Palazzina Multipiano in legno Arsago Seprio, Montagnoli evio Srl

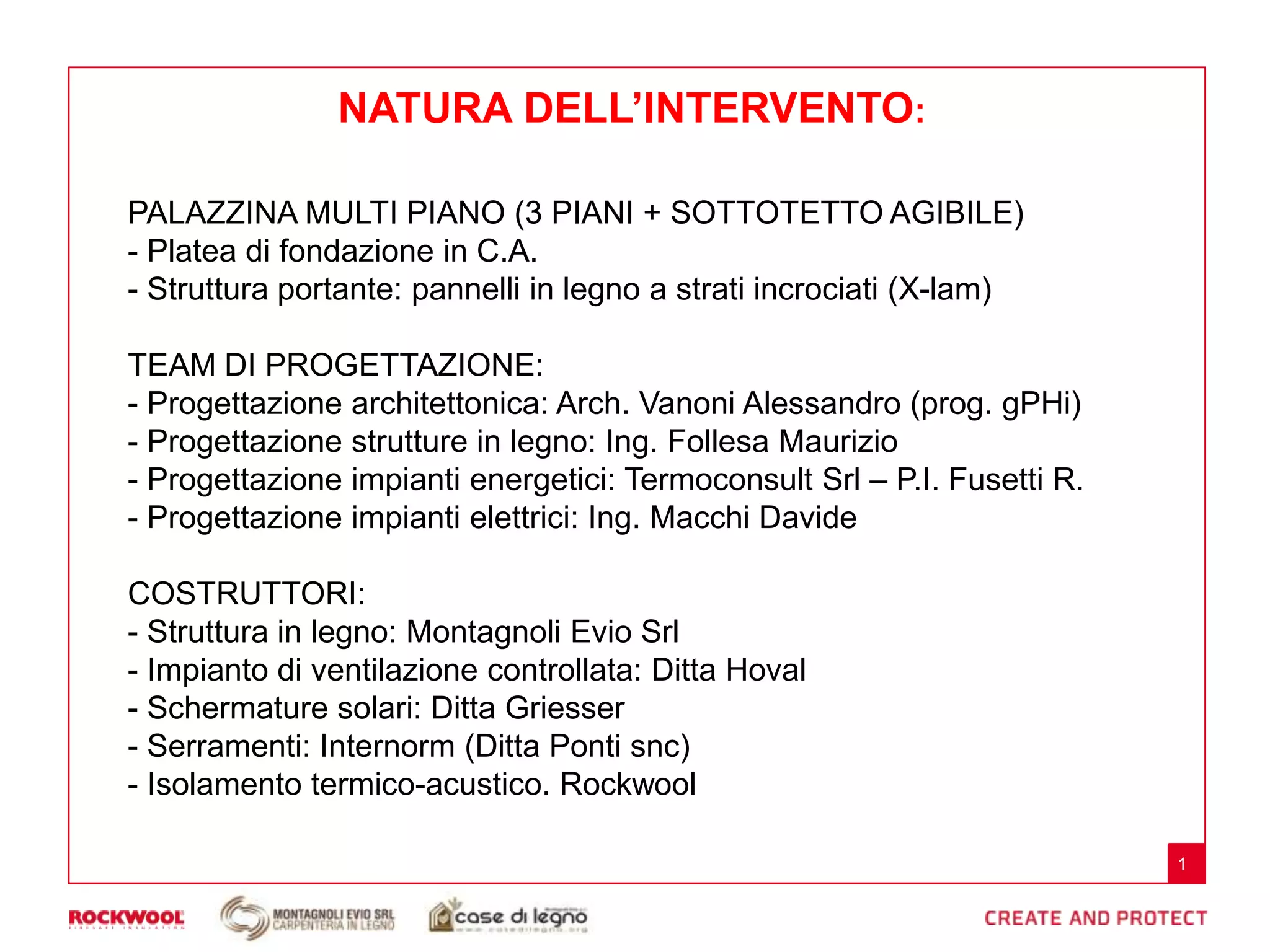

1. NATURA DELL’INTERVENTO:
PALAZZINA MULTI PIANO (3 PIANI + SOTTOTETTO AGIBILE)
- Platea di fondazione in C.A.
- Struttura portante: pannelli in legno a strati incrociati (X-lam)
TEAM DI PROGETTAZIONE:
- Progettazione architettonica: Arch. Vanoni Alessandro (prog. gPHi)
- Progettazione strutture in legno: Ing. Follesa Maurizio
- Progettazione impianti energetici: Termoconsult Srl – P.I. Fusetti R.
- Progettazione impianti elettrici: Ing. Macchi Davide
COSTRUTTORI:
- Struttura in legno: Montagnoli Evio Srl
- Impianto di ventilazione controllata: Ditta Hoval
- Schermature solari: Ditta Griesser
- Serramenti: Internorm (Ditta Ponti snc)
- Isolamento termico-acustico. Rockwool
1

2. Efficienza energetica:
Case Study
Palazzina M+A
Ing. Giorgio Montagnoli
Arch. Alessandro Vanoni
2

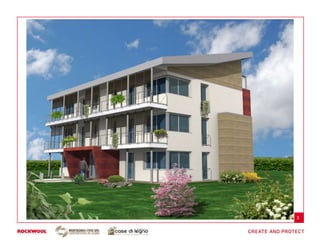

3. 3

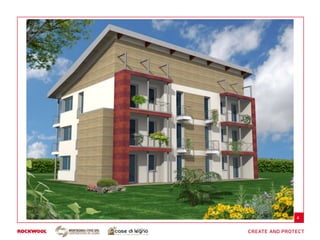

4. 4

5. ENERGIE ALTERNATIVE
FONTI ENERGETICHE RINNOVABILI
• Solare termico
• Fotovoltaico
• Geotermia
5

6. UNICA ENERGIA
• Non inquinante
• Senza utilizzo combustibili
• Quantità illimitata
• Sempre disponibile
• Gratuita
ENERGIA CHE NON CONSUMIAMO
6

7. COME RISPARMIARE ENERGIA?
INVOLUCRO EFFICIENTE
• Buon isolamento pareti esterne
• Serramenti
• Sigillatura perfetta degli elementi costruttivi
7

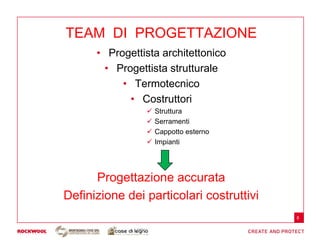

8. TEAM DI PROGETTAZIONE
• Progettista architettonico
• Progettista strutturale
• Termotecnico
• Costruttori
 Struttura
 Serramenti
 Cappotto esterno
 Impianti
Progettazione accurata
Definizione dei particolari costruttivi
8

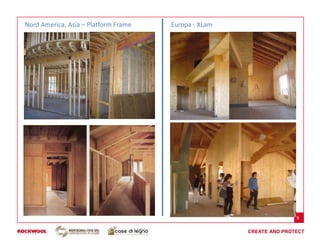

9. Nord America, Asia – Platform Frame Europa - XLam
9

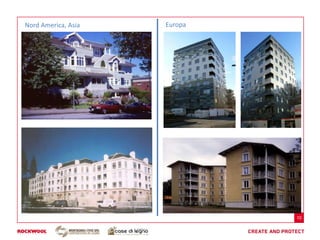

10. Nord America, Asia Europa
10

11. Edifici Platform Frame
11

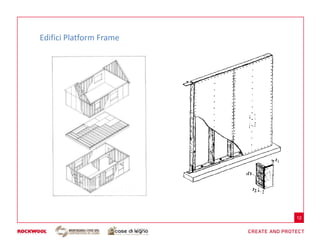

12. Edifici Platform Frame
12

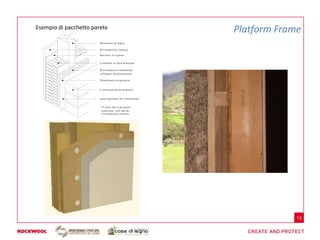

13. Esempio di pacchetto parete Platform Frame
M on ta n te di leg n o
R iv estim en to in tern o
B arriera al v ap ore
C o ib en te in lan a m in erale
R iv estim en to stru ttu rale
colleg a to a ll'in telaiatu ra
M em bran a trasp iran te
C on trop arete in m atto n i*
In terca p ed in e d i ven tilazion e
* S i n o ti ch e si p osson o
u tilizz are va ri tip i di
riv estim en to estern o
13

14. XLam
sp. da 50 mm a 400
mm (da 3 fino a 9 Legno di Abete Rosso,
strati) Pino, Douglasia o
Larice
Incollaggio con colle
PU, prive di
fino a 24 m formaldeide o colle
MUF a basso rilascio di
fino a 4 m formaldeide
14

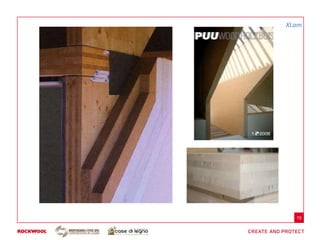

15. XLam
15

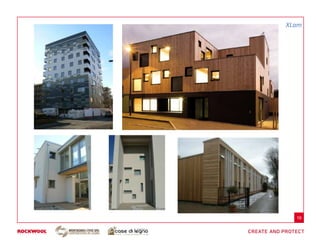

16. XLam
16

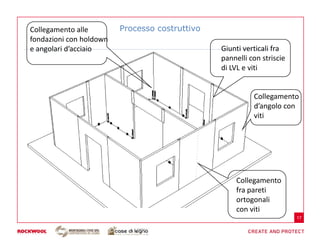

17. Collegamento alle Processo costruttivo
fondazioni con holdown
e angolari d’acciaio Giunti verticali fra
pannelli con striscie
di LVL e viti
Collegamento
d’angolo con
viti
Collegamento
fra pareti
ortogonali
con viti
17

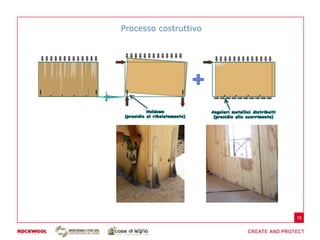

18. Processo costruttivo
18

19. Processo costruttivo
A
B
C
19

20. Processo costruttivo

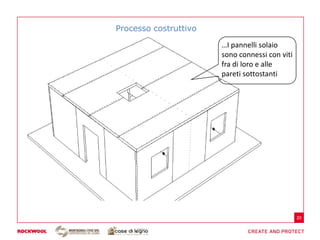

…I pannelli solaio
sono connessi con viti
fra di loro e alle
pareti sottostanti
20

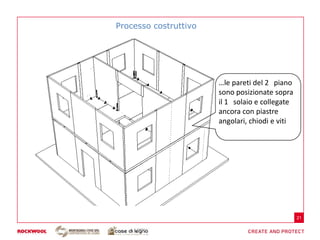

21. Processo costruttivo
…le pareti del 2 piano
sono posizionate sopra
il 1 solaio e collegate
ancora con piastre
angolari, chiodi e viti
21

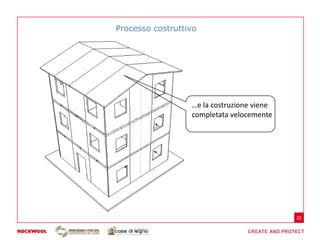

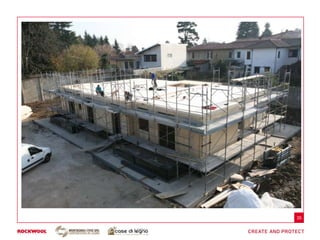

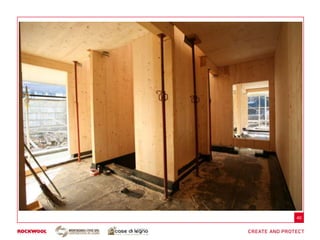

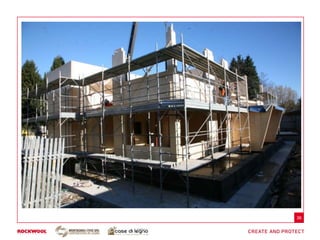

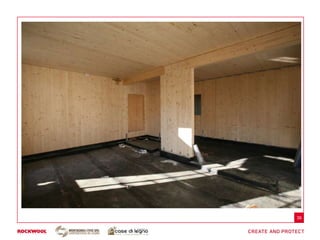

22. Processo costruttivo
…e la costruzione viene
completata velocemente
22

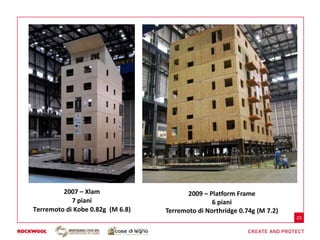

23. 2007 – Xlam 2009 – Platform Frame
7 piani 6 piani
Terremoto di Kobe 0.82g (M 6.8) Terremoto di Northridge 0.74g (M 7.2)
23

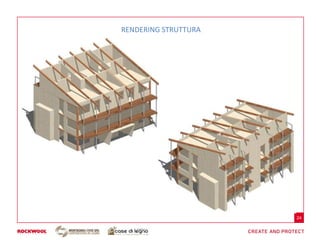

24. RENDERING STRUTTURA
24

25. 25

26. 26

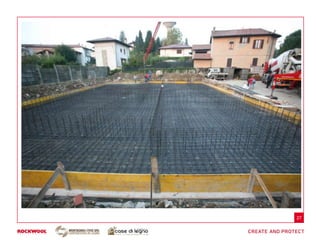

27. 27

28. 28

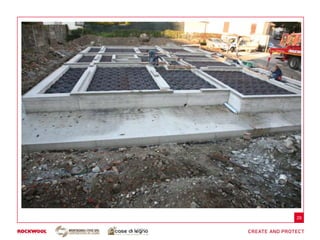

29. 29

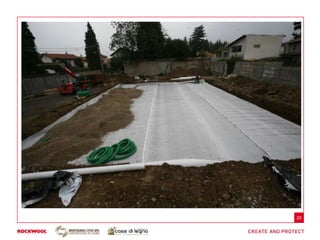

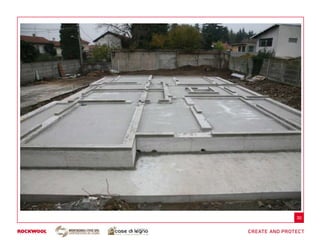

30. 30

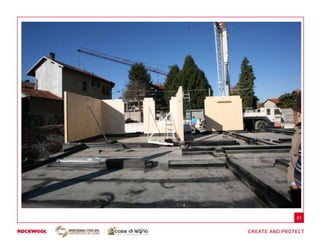

31. 31

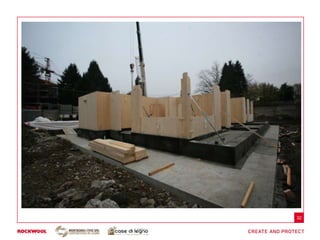

32. 32

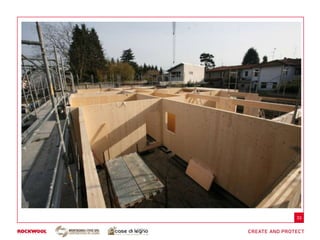

33. 33
