Dokumen ini membahas tentang pembuatan atap pintar menggunakan Arduino Uno dan LabVIEW. Arduino Uno digunakan untuk mengendalikan berbagai komponen elektronika sedangkan LabVIEW digunakan sebagai bahasa pemrograman grafis. Untuk menghubungkan LabVIEW dengan Arduino, perlu menginstall beberapa perangkat lunak dan menghubungkan Arduino ke laptop melalui kabel USB.

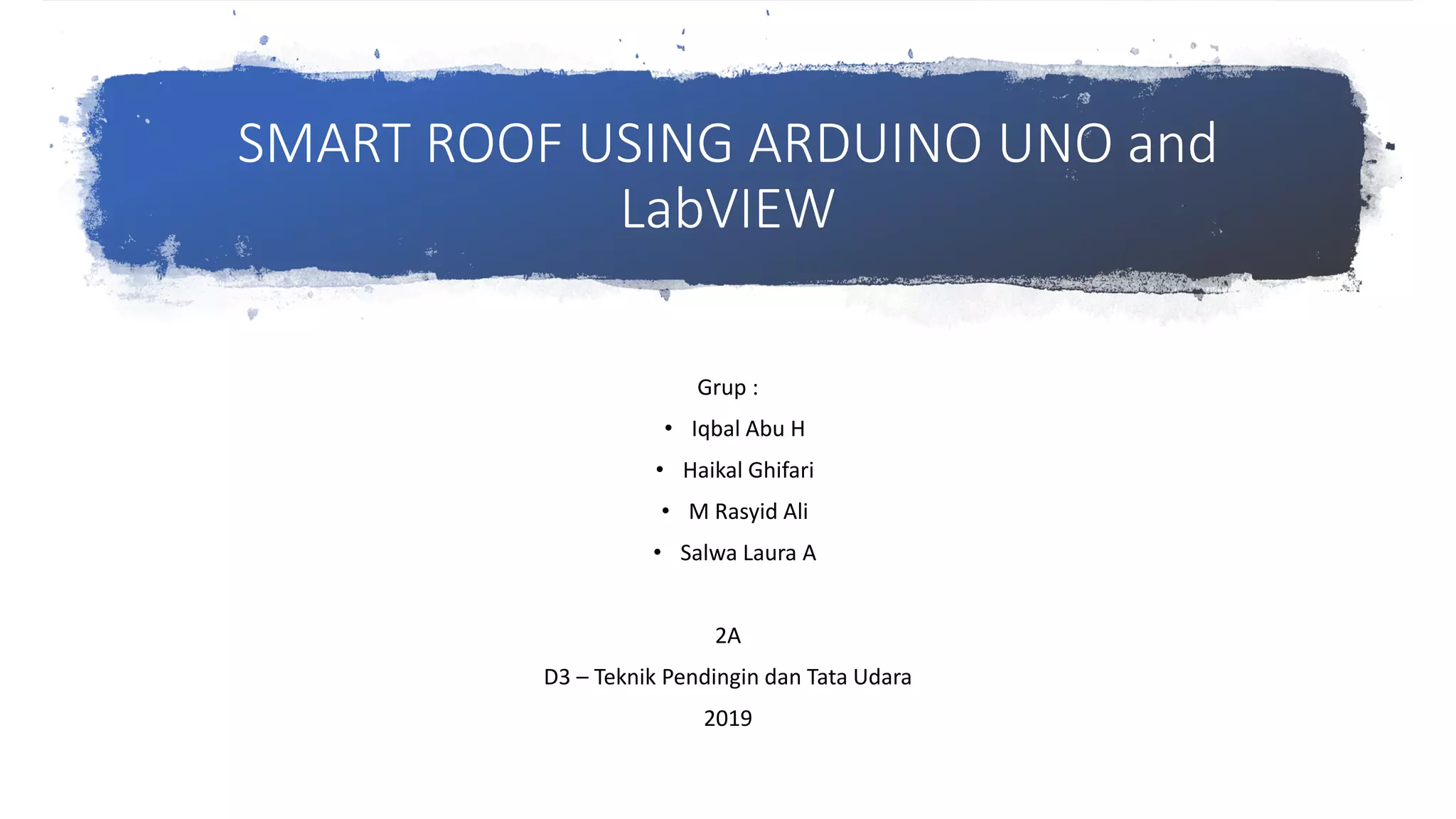

1. SMART ROOF USING ARDUINO UNO and
LabVIEW
Grup :
• Iqbal Abu H
• Haikal Ghifari
• M Rasyid Ali
• Salwa Laura A
2A
D3 – Teknik Pendingin dan Tata Udara
2019

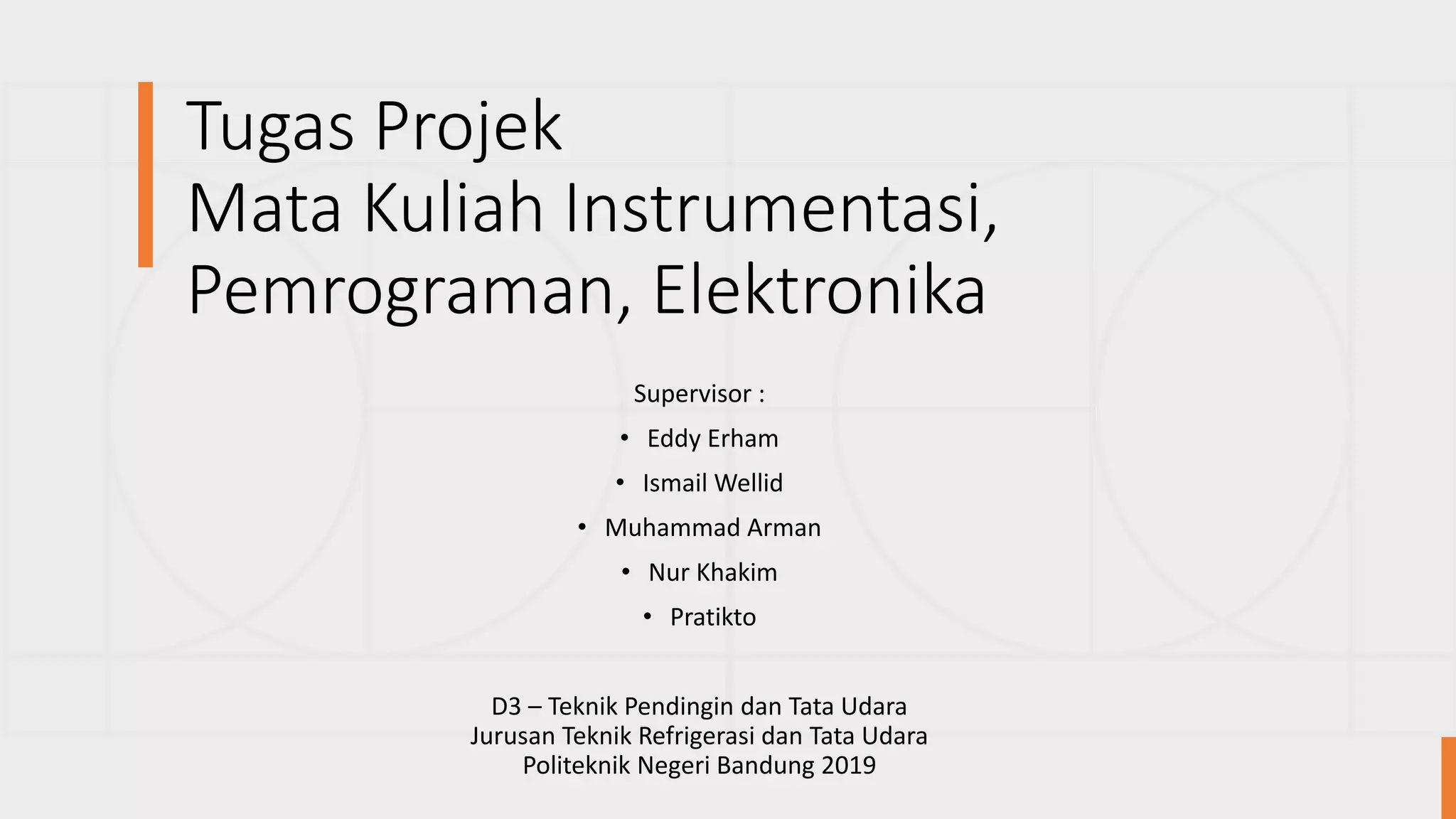

2. Tugas Projek
Mata Kuliah Instrumentasi,
Pemrograman, Elektronika
Supervisor :
• Eddy Erham
• Ismail Wellid
• Muhammad Arman
• Nur Khakim
• Pratikto
D3 – Teknik Pendingin dan Tata Udara
Jurusan Teknik Refrigerasi dan Tata Udara
Politeknik Negeri Bandung 2019

3. Arduino UNO
Fungsi Arduino UNO :
• Mengendalikan Berbagai
Komponen Elektronika
• Prototyping
• Memprogram Mikrokontroler
• Membut Alat Canggih
Berbasis Mikrokontroler

4. LabVIEW
LabVIEW adalah salah satu
bahasa pemograman komputer
grafik yang menggunakan icon-
icon sebagai pengganti teks
dalam membuat aplikasi.

5. Alat yang dibutuhkan

6. Front Panel

7. Wiring Diagram

8. Wiring Arduino

9. Menghubungkan
Labview ke
Arduino Uno
dengan LINX
1. Install LabVIEW
2. Install VIPM
3. Download dan Install LINX di VIPM
4. Koneksikan Arduino Uno ke laptop/PC
menggunakan USB
5. Buka VI LabVIEW yang sudah dirancang
6. Klik Tools
7. Lalu klik Markerhub
8. Klik LINX
9. Lalu pilih LINX Firmware Wizard
10. Sesuaikan tipe arduino dengan yang digunakan
11. Pilih COM Port berapa yang kita gunakan ( bisa
dilihat di Device Manager)
12. Tunggu uploading berjalan, kemudian selesai

10. Daftar Pustaka
Alief. “Labview Software”. 12 Januari 2020.
https://rakhman.net/electrical-id/labview-software/
Caratekno. “Pengertian arduino uno mikrokontroler”. 12 Januari 2020.
https://www.caratekno.com/pengertian-arduino-uno-
mikrokontroler/
