SDN/SDI に代表される最新のデータ センター ネットワークの動向と、Cisco ACI （Application Centric Infrastructure） をご紹介いたします。　

1. データ センター ネットワーク アーキテクチャ
Cisco ACI の動向と戦略
マイク・ハーバート
インシーム プリンシパル エンジニア

2. Cisco Confidential 2©2014 Cisco and/or its affiliates. All rights reserved.

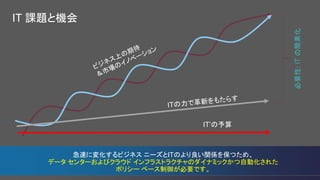

IT 課題と機会
IT’の予算
必要性:ITの簡素化
急速に変化するビジネス ニーズとITのより良い関係を保つため、
データ センターおよびクラウド インフラストラクチャのダイナミックかつ自動化された
ポリシー ベース制御が必要です。

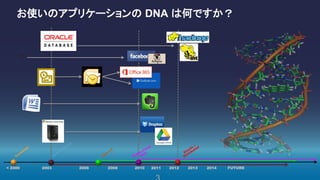

3. お使いのアプリケーションの DNA は何ですか？
FUTURE< 2000 2003 2006 2008 2010 2012 2013 20142011
?

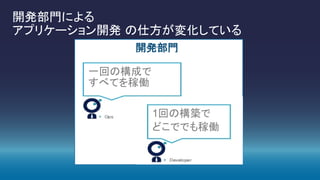

4. 開発部門による
アプリケーション開発 の仕方が変化している
開発部門
一回の構成で
すべてを稼働
1回の構築で
どこででも稼働

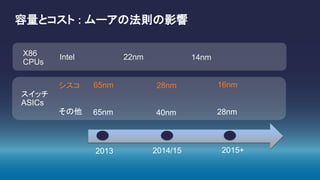

5. 容量とコスト : ムーアの法則の影響
スイッチ
ASICs
X86
CPUs
2013 2014/15 2015+
28nm 16nm65nmシスコ
40nm 28nm65nmその他
14nm22nmIntel

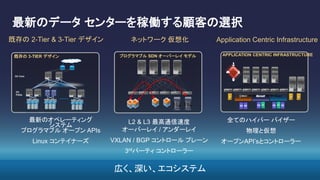

6. DC
PODs
DC Core
既存の 3-TIER デザイン プログラマブル SDN オーバーレイ モデル
APIC
APPLICATION CENTRIC INFRASTRUCTURE
ネットワーク 仮想化 Application Centric Infrastructure既存の 2-Tier & 3-Tier デザイン
最新のデータ センターを稼働する顧客の選択
最新のオペレーティング
システム
プログラマブル オープン APIs
Linux コンテイナーズ
L2 & L3 最高通信速度
オーバーレイ / アンダーレイ
VXLAN / BGP コントロール プレーン
3rdパーティ コントローラー
全てのハイパー バイザー
物理と仮想
オープンAPI’sとコントローラー
広く、深い、エコシステム

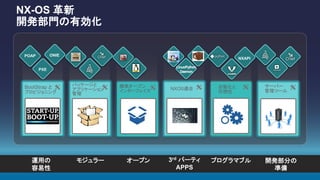

7. モジュラー運用の
容易性
オープン 3rd パーティ
APPS
プログラマブル 開発部分の
準備
POAP ONIE
NXAPI
Linux/Python
Daemon
Standard
Open
Interfaces
標準オープン
インターフェイス
Automation
and Visibility
Adaptable
NXOS
NXOS適合 自動化と
可視性
BootStrap and
Provisioning
BootStrap と
プロビジョニング
Package and
Application
Management
パッケージと
アプリケーション
管理
Server
Management
Tools
サーバー
管理ツール
PXE
NX-OS 革新
開発部門の有効化

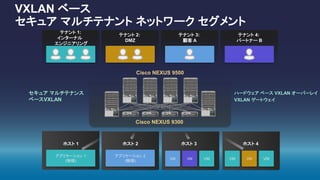

8. VXLAN ベース
セキュア マルチテナント ネットワーク セグメント
テナント 3:
顧客 A
テナント 1:
インターナル
エンジニアリング
テナント 2:
DMZ
テナント 4:
パートナー B
ホスト 3
アプリケーション 1
(物理)
ホスト 1 ホスト 2
アプリケーション 2
(物理)
VM VM VM
ホスト 4
VM VM VM
セキュア マルチテナンス
ベースVXLAN
ハードウェア ベース VXLAN オーバーレイ
VXLAN ゲートウェイ
Cisco NEXUS 9500
Cisco NEXUS 9300

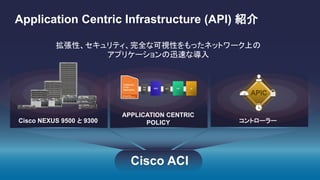

9. Application Centric Infrastructure (API) 紹介
拡張性、セキュリティ、完全な可視性をもったネットワーク上の
アプリケーションの迅速な導入
Cisco ACI
APPLICATION CENTRIC
POLICY コントローラーCisco NEXUS 9500 と 9300

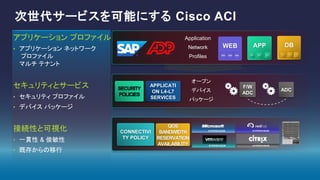

10. 次世代サービスを可能にする Cisco ACI
アプリケーション プロファイル
• アプリケーション ネットワーク
プロファイル
マルチ テナント
セキュリティとサービス
• セキュリティ プロファイル
• デバイス パッケージ
接続性と可視化
• 一貫性 & 俊敏性
• 既存からの移行
Application
Network
Profiles
APP DBWEB
オープン
デバイス
パッケージ
SECURITY
POLICIES
ADC
F/W
ADC
APPLICATI
ON L4-L7
SERVICES
CONNECTIVI
TY POLICY
QOS
BANDWIDTH
RESERVATION
AVAILABILITY
HYPERVISOR
HYPERVISOR
HYPERVISOR
HYPERVISOR

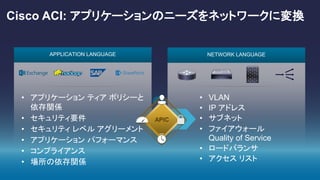

11. Cisco ACI: アプリケーションのニーズをネットワークに変換
?
• VLAN
• IP アドレス
• サブネット
• ファイアウォール
Quality of Service
• ロードバランサ
• アクセス リスト
• アプリケーション ティア ポリシーと
依存関係
• セキュリティ要件
• セキュリティ レベル アグリーメント
• アプリケーション パフォーマンス
• コンプライアンス
• 場所の依存関係
APPLICATION LANGUAGE NETWORK LANGUAGE
APIC

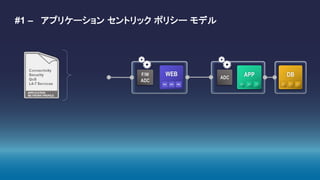

12. #1 – アプリケーション セントリック ポリシー モデル
DBAPPADC
WEBF/W
ADC

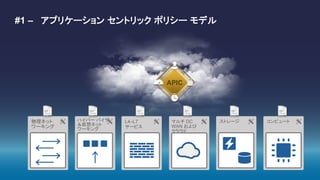

13. #1 – アプリケーション セントリック ポリシー モデル
物理ネット
ワーキング
L4–L7
サービス
マルチ DC
WAN および
クラウド
コンピュートストレージハイパー バイザ
＆仮想ネット
ワーキング
APIC

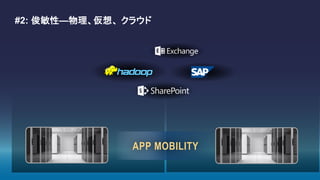

14. #2: 俊敏性—物理、仮想、 クラウド
APP MOBILITY

15. #2: 俊敏性—物理、仮想、 クラウド
APP VISIBILITY
遅延
ヘルス
スコア
分離
システム
テレメトリ
25 Packets
dropped
遅延
ヘルス
スコア
分離
システム
テレメトリ
0 Packets
dropped
テナント アプリケーション

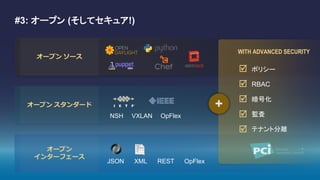

16. #3: オープン (そしてセキュア!)
オープン ソース
オープン スタンダード
オープン
インターフェース
OpFlexNSH VXLAN
JSON XML OpFlexREST
WITH ADVANCED SECURITY





監査
ポリシー
RBAC
暗号化
テナント分離
+

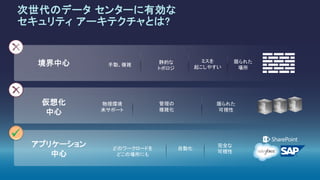

17. 次世代のデータ センターに有効な
セキュリティ アーキテクチャとは?
仮想化
中心
物理環境
未サポート
限られた
可視性
管理の
複雑化
アプリケーション
中心
どのワークロードを
どこの場所にも
完全な
可視性
自動化
境界中心 手動、複雑
ミスを
起こしやすい
静的な
トポロジ
限られた
場所

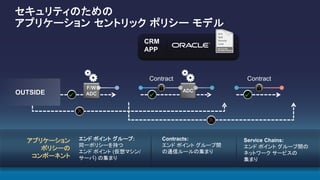

18. セキュリティのための
アプリケーション セントリック ポリシー モデル
アプリケーション
ポリシーの
コンポーネント
エンド ポイント グループ:
同一ポリシーを持つ
エンド ポイント (仮想マシン/
サーバ) の集まり
Contracts:
エンド ポイント グループ間
の通信ルールの集まり
Service Chains:
エンド ポイント グループ間の
ネットワーク サービスの
集まり
OUTSIDE
WEBAPPDBCRM
APP
ADC
F/W
ADC
ContractContract

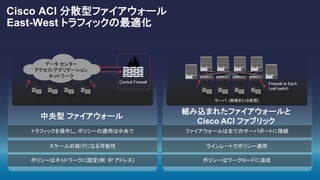

19. Cisco ACI 分散型ファイアウォール
East-West トラフィックの最適化
Firewall at Each
Leaf switch
サーバ (物理または仮想)
組み込まれたファイアウォールと
Cisco ACI ファブリック
中央型 ファイアウォール
Central Firewall
データ センター
アクセス/アグリゲーション
ネットワーク
トラフィックを操作し、ポリシーの適用は中央で
スケールの妨げになる可能性
ポリシーはネットワークに固定(例: IP アドレス)
ファイアウォールは全てのサーバポートに接続
ラインレートでポリシー適用
ポリシーはワークロードに追従

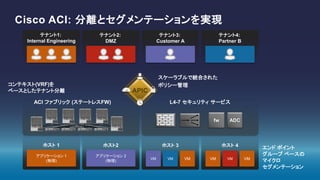

20. Cisco ACI: 分離とセグメンテーションを実現
ACI ファブリック (ステートレスFW) L4-7 セキュリティ サービス
コンテキスト(VRF)を
ベースとしたテナント分離
スケーラブルで統合された
ポリシー管理
ホスト 3
アプリケーション 1
(物理)
ホスト 1 ホスト2
アプリケーション 2
(物理)
VM VM VM
ホスト 4
VM VM VM
エンド ポイント
グループ ベースの
マイクロ
セグメンテーション
テナント3:
Customer A
テナント1:
Internal Engineering
テナント2:
DMZ
テナント4:
Partner B
ADCfw

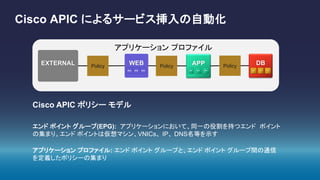

21. Cisco APIC によるサービス挿入の自動化
APP DBWEBEXTERNAL
Cisco APIC ポリシー モデル
エンド ポイント グループ(EPG): アプリケーションにおいて、同一の役割を持つエンド ポイント
の集まり。エンド ポイントは仮想マシン、VNICs、 IP、 DNS名等を示す
アプリケーション プロファイル: エンド ポイント グループと、エンド ポイント グループ間の通信
を定義したポリシーの集まり
アプリケーション プロファイル
PolicyPolicyPolicy

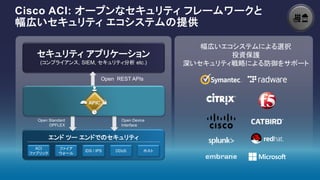

22. Cisco ACI: オープンなセキュリティ フレームワークと
幅広いセキュリティ エコシステムの提供
幅広いエコシステムによる選択
投資保護
深いセキュリティ戦略による防御をサポート
セキュリティ アプリケーション
(コンプライアンス, SIEM, セキュリティ分析 etc.)
APIC
エンド ツー エンドでのセキュリティ
ACI
ファブリック
ホスト
ファイア
ウォール
IDS / IPS DDoS
Open Standard
OPFLEX
Open Device
Interface
Open REST APIs

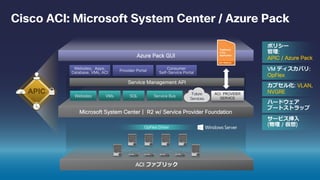

23. ACI ファブリック
Microsoft System Center | R2 w/ Service Provider Foundation
Azure Pack GUI
Websites, Apps,
Database, VMs, ACI
Provider Portal
Consumer
Self-Service Portal
Websites VMs SQL Service Bus
Future
Services
ポリシー
管理:
APIC / Azure Pack
VM ディスカバリ:
OpFlex
カプセル化: VLAN,
NVGRE
ハードウェア
ブートストラップ
サービス挿入
(物理 / 仮想)
ACI PROVIDER
SERVICE
OpFlex Driver

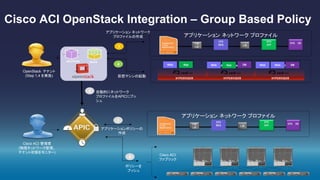

24. Cisco ACI OpenStack Integration – Group Based Policy
2
Cisco ACI 管理者
(物理ネットワーク管理、
テナント状態をモニター)
L/B
EPG
APP
EPG DBF/W
L/B
EPG
WEB
アプリケーション ネットワーク プロファイル
アプリケーションポリシーの
作成
3
5
Cisco ACI
ファブリック
ポリシーを
プッシュ
OpenStack テナント
(Step 1,4 を実施) 仮想マシンの起動
Web WebWebWeb AppApp4
アプリケーション ネットワーク
プロファイルの作成
1
DB DB
HYPERVISOR HYPERVISOR HYPERVISOR
NOVANEUTRON
自動的にネットワーク
プロファイルをAPICにプッ
シュ
L/B
EPG
APP
EPG DBF/W
L/B
EPG
WEB
アプリケーション ネットワーク プロファイル
APIC

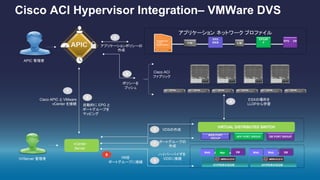

25. APIC 管理者
VI/Server 管理者 VMを
ポートグループに接続
L/B
EPGAP
P
EPG DB
F/W
EPG
WEB
アプリケーション ネットワーク プロファイル
アプリケーションポリシーの
作成
WebWebWeb App
HYPERVISOR HYPERVISOR
VIRTUAL DISTRIBUTED SWITCH
WEB PORT
GROUP
APP PORT GROUP DB PORT GROUP
vCenter
Server
8
5
1
9
Cisco ACI
ファブリック
自動的に EPG と
ポートグループを
マッピング
ポリシーを
プッシュ
VDSの作成2
Cisco APIC と VMware
vCenter を接続
6
DB DB
7 ポートグループの
作成
Cisco ACI Hypervisor Integration– VMWare DVS
APIC
3
ハイパーバイザを
VDSに接続
4
ESXの場所を
LLDPから学習

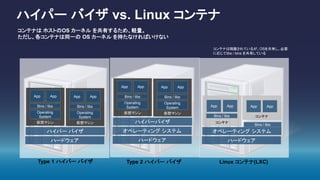

26. ハイパー バイザ vs. Linux コンテナ
ハードウェア
オペレーティング システム
ハイパーバイザ
仮想マシン
Operating
System
Bins / libs
App App
仮想マシン
Operating
System
Bins / libs
App App
ハードウェア
ハイパー バイザ
仮想マシン
Operating
System
Bins / libs
App App
仮想マシン
Operating
System
Bins / libs
App App
ハードウェア
オペレーティング システム
コンテナ
Bins / libs
App App
コンテナ
Bins / libs
App App
Type 1 ハイパー バイザ Type 2 ハイパー バイザ Linux コンテナ(LXC)
コンテナは ホストのOS カーネル を共有するため、軽量。
ただし、各コンテナは同一の OS カーネル を持たなければいけない
コンテナは隔離されているが、OSを共有し、必要
に応じてlibs / bins を共有している

27. SECURITY
Trusted
Zone
DB
Tier
DMZ
External
Zone
APP DBWEB
EXTERNAL
ACI
ポリシー
ACI
ポリシー
ACI
ポリシー
27
One Network for Everything
FW
ADC
仮想マシン Docker コンテナ ベアメタル サーバ
27
ハイパーバイザハイパーバイザハイパーバイザ
アプリケーション ネットワーク プロファイル

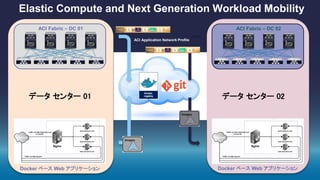

28. ACI Fabric – DC 01 ACI Fabric – DC 02
Docker ベース Web アプリケーション Docker ベース Web アプリケーション
ACI Application Network Profile
データ センター 01 データ センター 02
Elastic Compute and Next Generation Workload Mobility

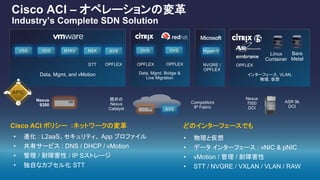

29. Cisco ACI – オペレーションの変革
Industry’s Complete SDN Solution
どのインターフェースでも
• 物理と仮想
• データ インターフェース : vNIC & pNIC
• vMotion / 管理 / 耐障害性
• STT / NVGRE / VXLAN / VLAN / RAW
Cisco ACI ポリシー :ネットワークの変革
• 進化 : L2aaS、セキュリティ、 App プロファイル
• 共有サービス : DNS / DHCP / vMotion
• 管理 / 耐障害性 / IP Sストレージ
• 独自なカプセル化 STT
Nexus
7000
DCI
Nexus
9300
既存の
Nexus
Catalyst AVS
Competitors
IP Fabric
ASR 9k
DCI
VSS VDS NSXN1KV OVS OVSAVS Hyper-V
OPFLEX
Bare
Metal
STT OPFLEX OPFLEX
Linux
Container
NVGRE /
OPFLEX
Data, Mgmt. Bridge &
Live Migration
OPFLEX
インターフェース, VLAN,
物理, 仮想
Data, Mgmt, and vMotion

30. データ センター自動化と IT コラボレーション
現在: 直列な設定作業と管理
マニュアル プロセスは展開にかかる時間を増加させる
ネットワークコンピュート サービス セキュリティ
アプリケーション
要求
ポリシー違反設定のミスマッチ
展開の
完了
アーキテクト デザイン コンピュート
サービス
リクエスト
サービス セキュリティ ネットワーク
アプリケーション
利用可能
展開の開始

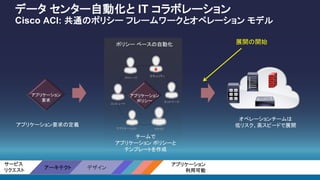

31. データ センター自動化と IT コラボレーション
Cisco ACI: 共通のポリシー フレームワークとオペレーション モデル
アプリケーション
ポリシー
クラウドアプリケーション
コンピュート
ネットワーク
ストレージ
セキュリティ
ポリシー ベースの自動化
アプリケーション
要求
アプリケーション要求の定義
チームで
アプリケーション ポリシーと
テンプレートを作成
オペレーションチームは
低リスク、高スピードで展開
アーキテクト デザイン
サービス
リクエスト
アプリケーション
利用可能
展開の開始

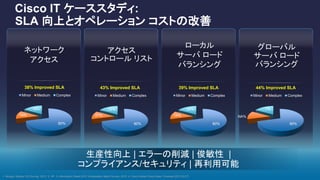

32. Cisco IT ケーススタディ:
SLA 向上とオペレーション コストの改善
アクセス
コントロール リスト
グローバル
サーバ ロード
バランシング
ネットワーク
アクセス
ローカル
サーバ ロード
バランシング
1. Morgan Stanley CIO Survey, 2013 2. HP 3. Information Week 2013 Virtualization Mgmt Survey, 2013 4. Cisco Global Cloud Index Forecast (2013-2017)
生産性向上 | エラーの削減 | 俊敏性 |
コンプライアンス/セキュリティ | 再利用可能
80%
14%
19%
38% Improved SLA
Minor Medium Complex
80%
21%
29%
43% Improved SLA
Minor Medium Complex
80%
14%
24%
39% Improved SLA
Minor Medium Complex
80%
NA%
7%
44% Improved SLA
Minor Medium Complex

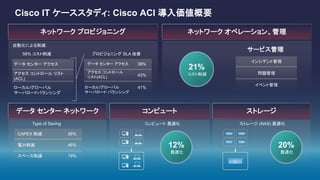

33. ネットワーク プロビジョニング
Cisco IT ケーススタディ: Cisco ACI 導入価値概要
ネットワーク オペレーション、管理
データ センター ネットワーク コンピュート ストレージ
自動化による削減
プロビジョニング SLA 改善58% コスト削減
データ センター アクセス
アクセス コントロール リスト
(ACL)
ローカル/グローバル
サーバロードバランシング
データ センター アクセス
アクセス コントロール
リスト(ACL)
ローカル/グローバル
サーバロード バランシング
38%
43%
41%
インシデント管理
問題管理
イベント管理
サービス管理
21%
コスト削減
Type of Saving
CAPEX 削減
電力削減
スペース削減
26%
46%
19%
コンピュート 最適化
12%
最適化
20%
最適化
ストレージ (NAS) 最適化

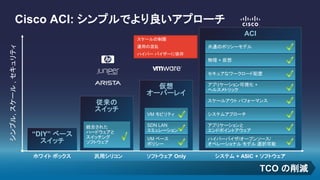

34. Cisco ACI: シンプルでより良いアプローチ
ACI
システム + ASIC + ソフトウェア
ハイパーバイザ/オープンソース/
オペレーショナル モデル 選択可能
スケールアウト パフォーマンス
システムアプローチ
セキュアなワークロード配置
アプリケーション可視化 +
ヘルスメトリック
共通のポリシーモデル
物理 + 仮想
TCO の削減
シンプル,スケール,セキュリティ
“DIY” ベース
スイッチ
ホワイト ボックス 汎用シリコン
従来の
スイッチ
統合された
ハードウェアと
スイッチング
ソフトウェア
ソフトウェア Only
仮想
オーバーレイ
VM ベース
ポリシー
SDN LAN
エミュレーション
VM モビリティ
アプリケーションと
エンドポイントアウェア
スケールの制限
運用の混乱
ハイパー バイザーに依存

35. Today –> End of CY14 Future Future
幅広く、より拡大するオープン エコシステム

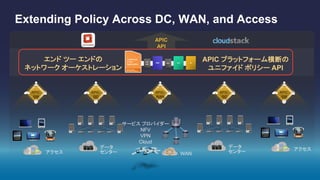

36. Extending Policy Across DC, WAN, and Access
APIC-
DC
データ
センター
APIC-
DC
データ
センターWAN
サービス プロバイダー
NFV
VPN
Cloud
APIC-
WAN
アクセス
APIC-
EM
アクセス
APIC-
EM
APIC
API
APIC プラットフォーム横断の
ユニファイド ポリシー API
エンド ツー エンドの
ネットワーク オーケストレーション
