Cisco ACI(Application Centric Infrastructure)
株式会社サイバーエージェント様による事例紹介とデモンストレーション
及川 尚
プロダクトマネージャ
4/16/2014
Cisco Confidential 2© 2013-2014 Cisco and/or its affiliates. All rights reserved.

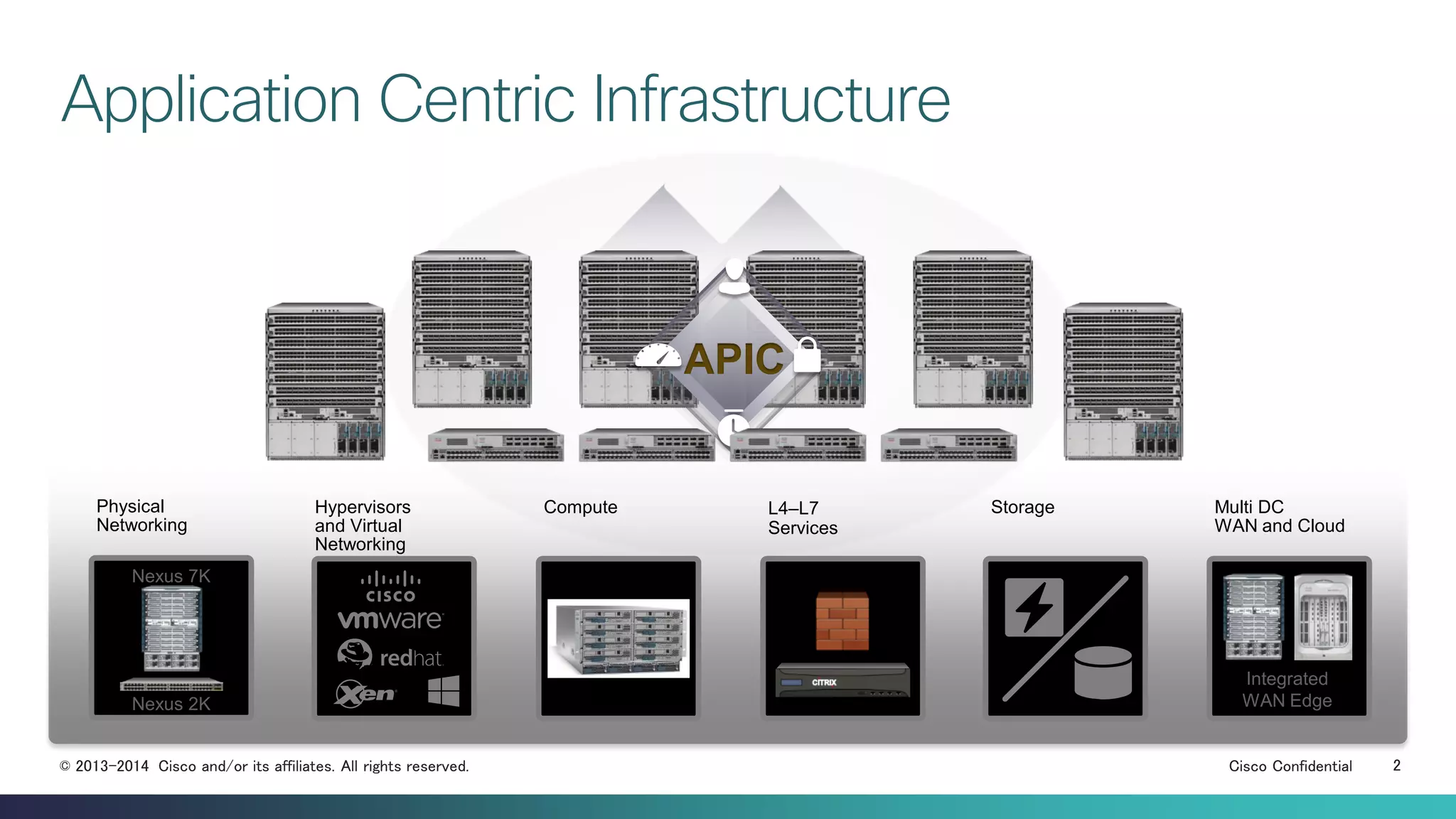

Application Centric Infrastructure
APIC
Physical
Networking
Compute Multi DC
WAN and Cloud
L4–L7
Services
Storage
Integrated
WAN Edge
Hypervisors
and Virtual
Networking
Nexus 9500
Nexus 9300 and 9500
Nexus 2K
Nexus 7K
Cisco Confidential 3© 2013-2014 Cisco and/or its affiliates. All rights reserved.

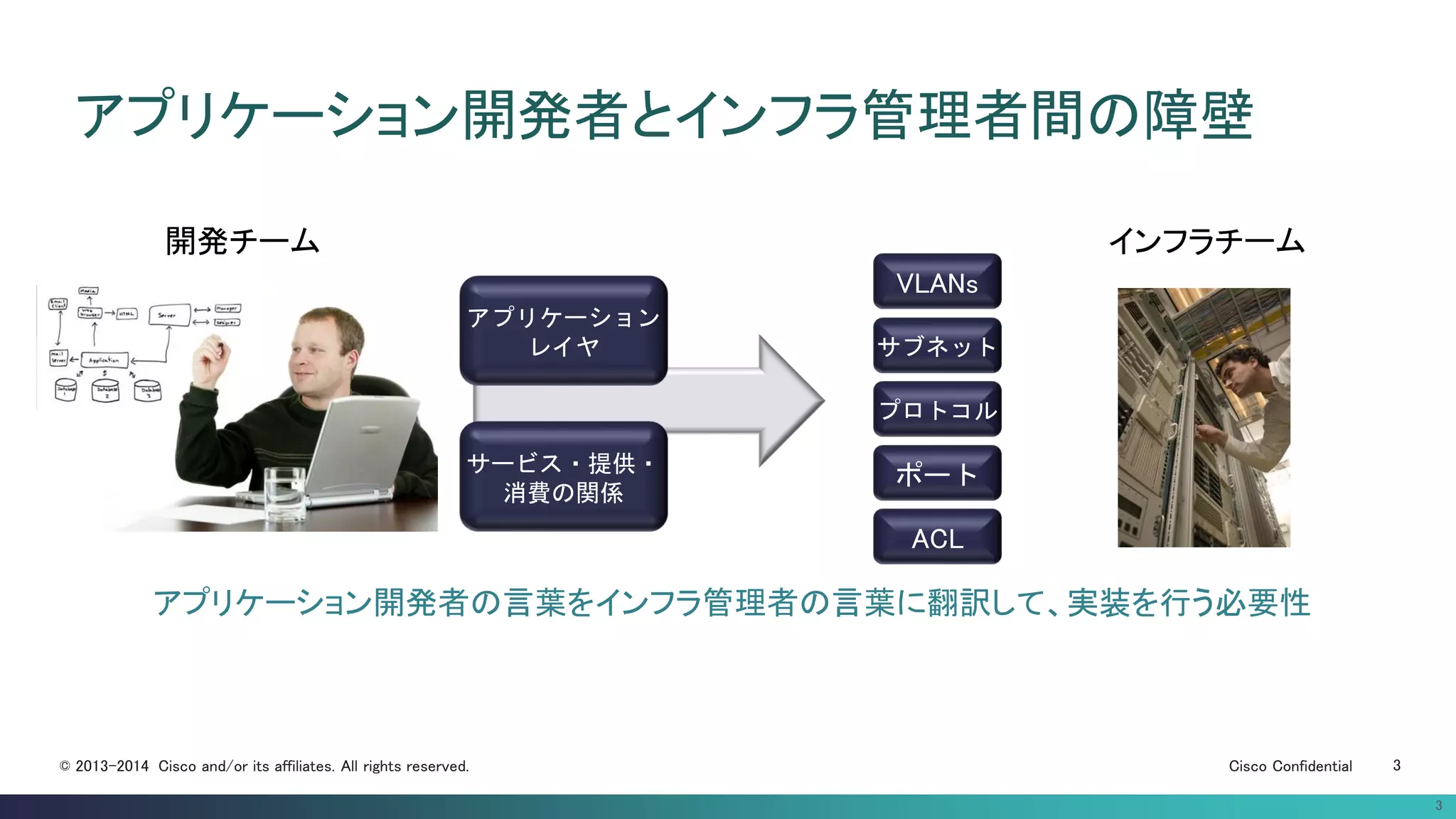

アプリケーション開発者とインフラ管理者間の障壁
開発チーム
アプリケーション
レイヤ
サービス・提供・
消費の関係
インフラチーム
VLANs
サブネット
プロトコル
ポート
アプリケーション開発者の言葉をインフラ管理者の言葉に翻訳して、実装を行う必要性
3
ACL
Cisco Confidential 4© 2013-2014 Cisco and/or its affiliates. All rights reserved.

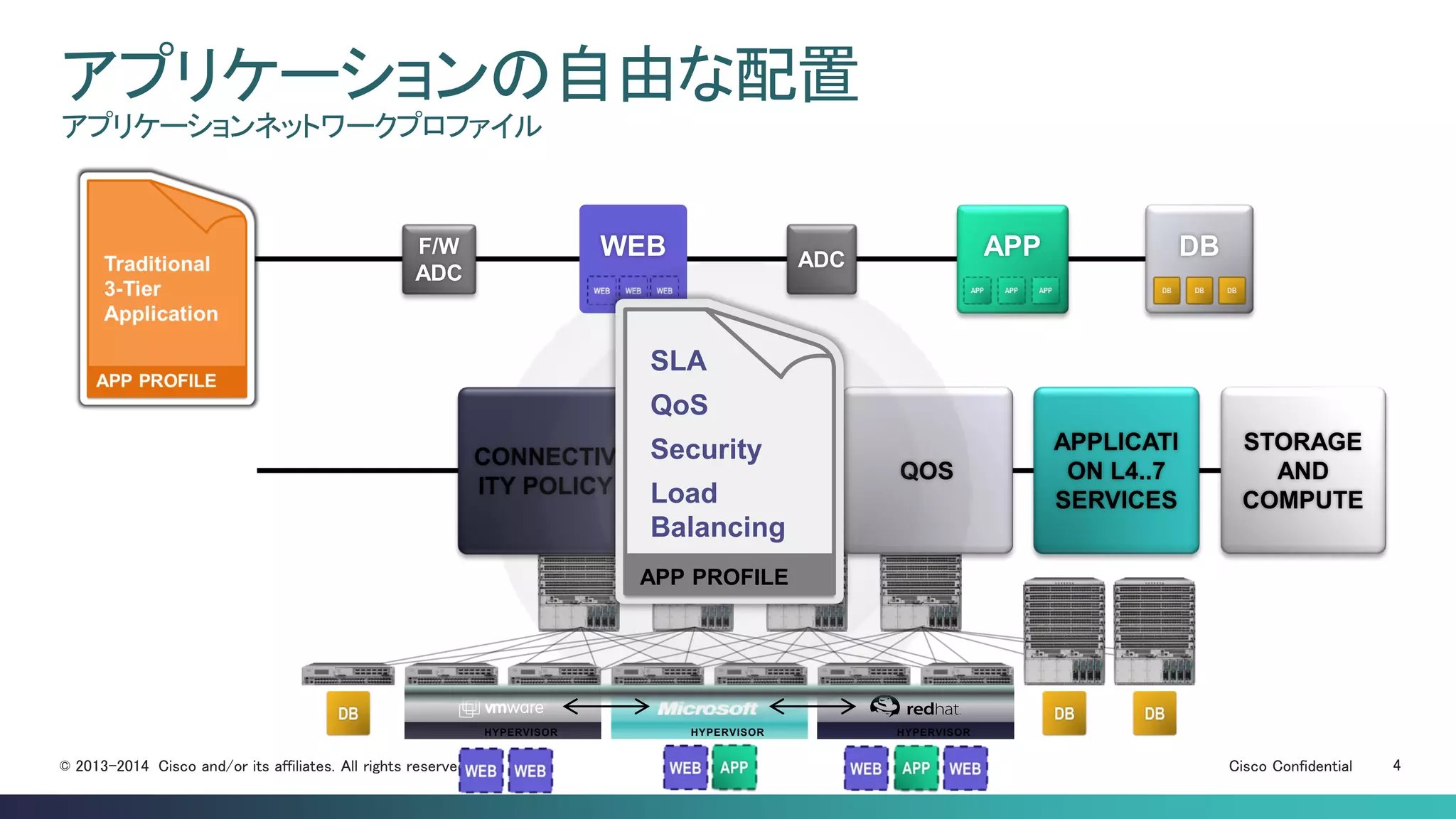

APIC
アプリケーションの自由な配置
アプリケーションネットワークプロファイル
ADC
APP DBF/W
ADC
WEB
HYPERVISORHYPERVISOR HYPERVISOR
CONNECTIV
ITY POLICY
SECURITY
POLICIES
QOS
STORAGE
AND
COMPUTE
APPLICATI
ON L4..7
SERVICES
SLA
QoS
Security
Load
Balancing
APP PROFILE
Cisco Confidential 5© 2013-2014 Cisco and/or its affiliates. All rights reserved.

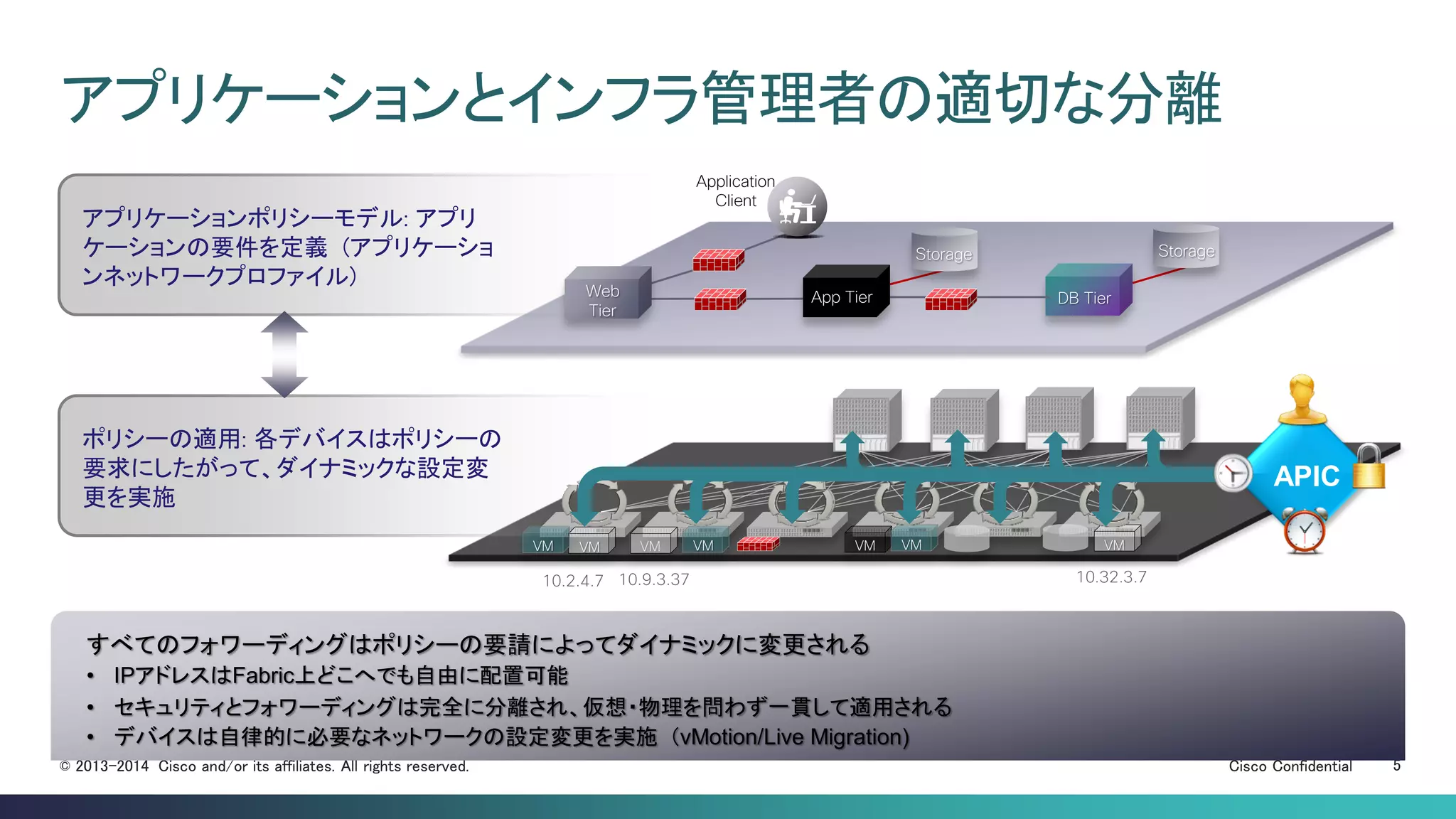

アプリケーションとインフラ管理者の適切な分離
すべてのフォワーディングはポリシーの要請によってダイナミックに変更される
• IPアドレスはFabric上どこへでも自由に配置可能
• セキュリティとフォワーディングは完全に分離され、仮想・物理を問わず一貫して適用される
• デバイスは自律的に必要なネットワークの設定変更を実施(vMotion/Live Migration)
DB Tier
Storage Storage
Application
Client
Web
Tier
App Tier
アプリケーションポリシーモデル: アプリ
ケーションの要件を定義 (アプリケーショ
ンネットワークプロファイル)
ポリシーの適用: 各デバイスはポリシーの
要求にしたがって、ダイナミックな設定変
更を実施
VM VMVM
10.2.4.7
VM
10.9.3.37
VM
10.32.3.7
VMVM
APIC
Cisco Confidential 6© 2013-2014 Cisco and/or its affiliates. All rights reserved.

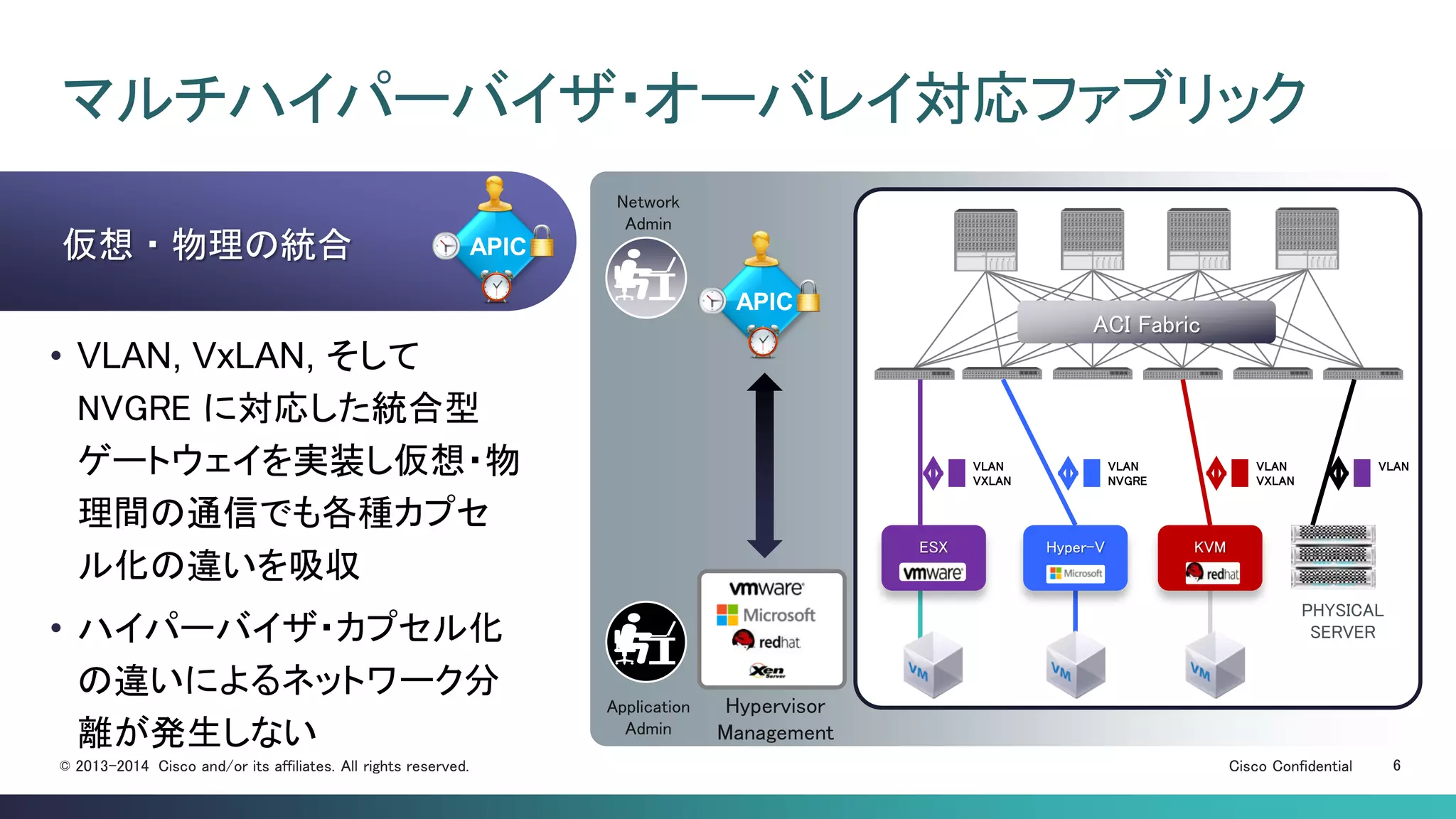

マルチハイパーバイザ・オーバレイ対応ファブリック
• VLAN, VxLAN, そして
NVGRE に対応した統合型
ゲートウェイを実装し仮想・物
理間の通信でも各種カプセ
ル化の違いを吸収
• ハイパーバイザ・カプセル化
の違いによるネットワーク分
離が発生しない
仮想・物理の統合
Network
Admin
Application
Admin
PHYSICAL
SERVER
VLAN
VXLAN
VLAN
NVGRE
VLAN
VXLAN
VLAN
ESX Hyper-V KVM
Hypervisor
Management
ACI Fabric
APIC
APIC
Cisco Confidential 7© 2013-2014 Cisco and/or its affiliates. All rights reserved.

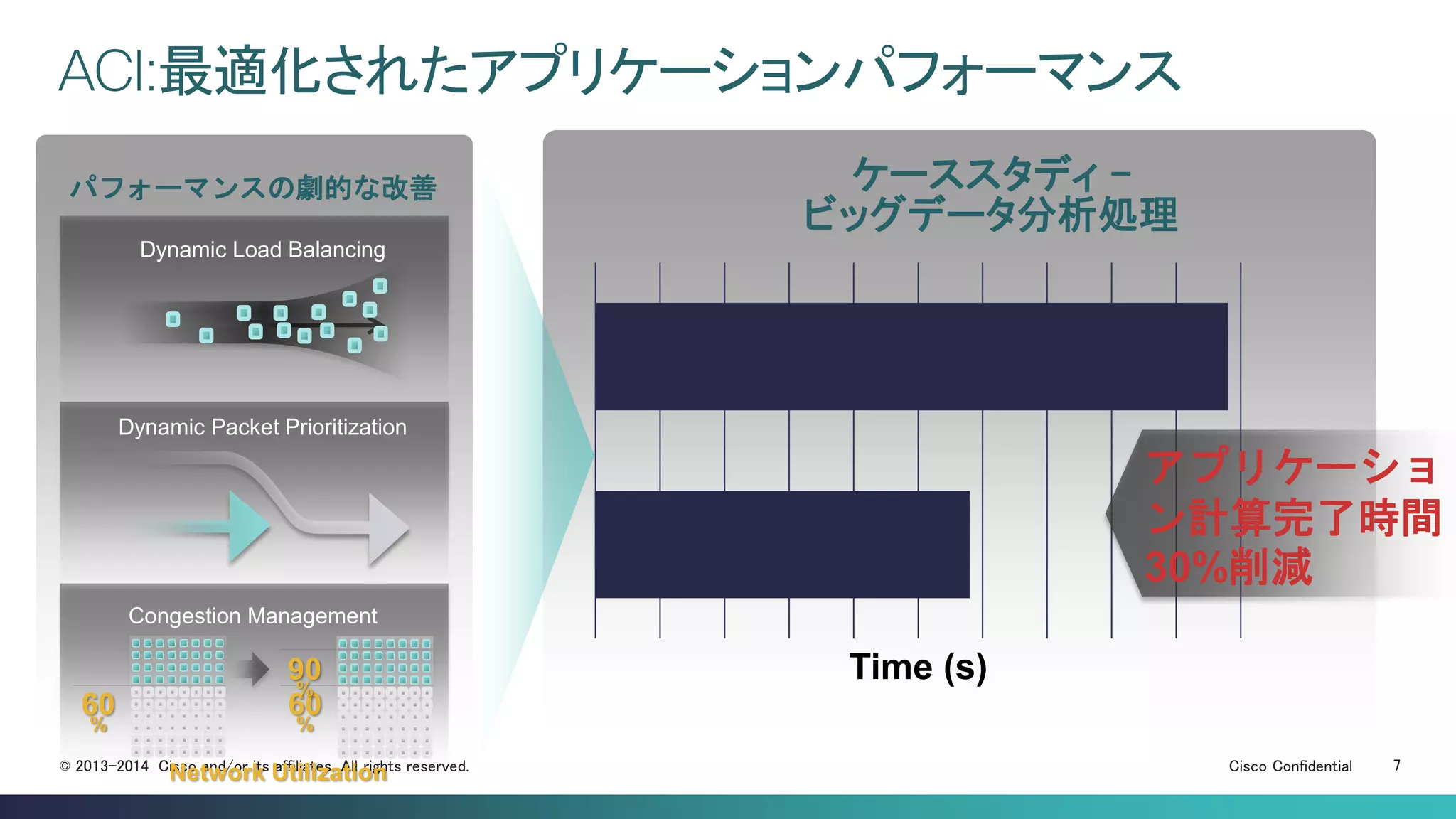

Time (s)
ケーススタディ –
ビッグデータ分析処理
Based on common network load and link failure scenarios
ACI:最適化されたアプリケーションパフォーマンス
Congestion Management
60
%
60
%
90
%
パフォーマンスの劇的な改善
Dynamic Load Balancing
Dynamic Packet Prioritization
アプリケーショ
ン計算完了時間
30%削減
Network Utilization
Cisco Confidential 8© 2013-2014 Cisco and/or its affiliates. All rights reserved.
ACI:アプリケーション認識
アプリケーションレベルの可視化
Actions:
No new hosts or VMs
Evacuate hypervisors
Re-balance clusters
PetStore Event
PetStore Dev
• Leaf 1 and 2
• Spine 1 – 3
• Atomic counters
PetStore Prod
• Leaf 2 and 3
• Spine 1 – 2
• Atomic counters
PetStore QA
• Leaf 3 and 4
• Spine 2 – 3
• Atomic counters
VXLAN
Per-Hop Visibility
Physical and
Virtual as One
ACIファブリックは今までにない分析機能を
提供します。
アプリケーション、テナント、インフラごとの情
報を提供:
• ヘルススコア
• 遅延
• アトミックカウンター
• リソースの利用状況
ワークロードの配置、移動にも柔軟に対応
Triggered Events
or Queries
APIC
Cisco Confidential 9© 2013-2014 Cisco and/or its affiliates. All rights reserved.

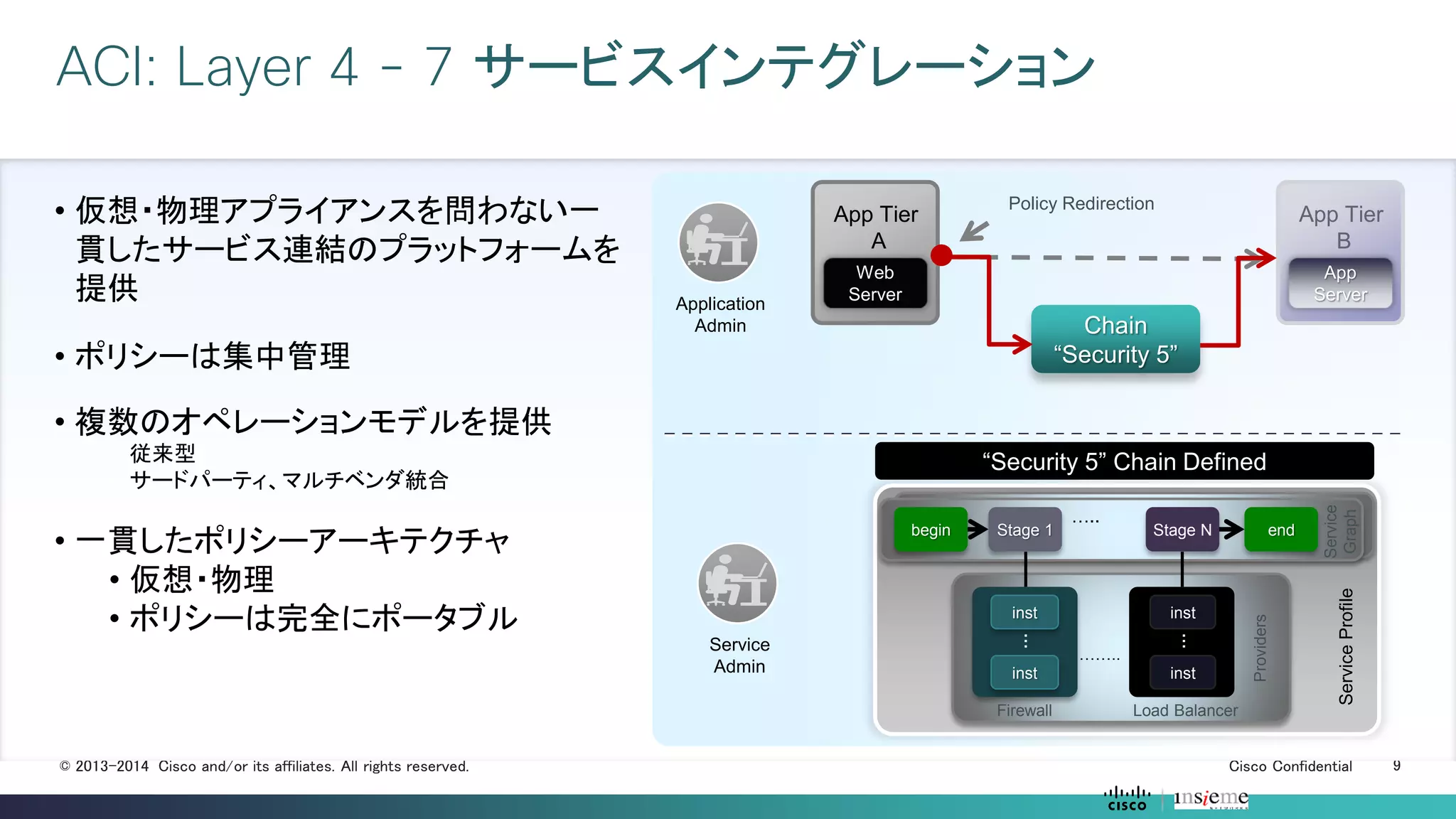

ACI: Layer 4 - 7 サービスインテグレーション
• 仮想・物理アプライアンスを問わない一
貫したサービス連結のプラットフォームを
提供
• ポリシーは集中管理
• 複数のオペレーションモデルを提供
• 従来型
• サードパーティ、マルチベンダ統合
• 一貫したポリシーアーキテクチャ
• 仮想・物理
• ポリシーは完全にポータブル
Web
Server
App Tier
A
Web
Server
Web
Server
App Tier
B
App
Server
Chain
“Security 5”
Policy Redirection
Application
Admin
Service
Admin
Service
Graph
begin endStage 1
…..
Stage N
Providers
inst
inst
…
Firewall
inst
inst
…
Load Balancer
……..
ServiceProfile
“Security 5” Chain Defined
Cisco Confidential 10© 2013-2014 Cisco and/or its affiliates. All rights reserved.
APIC

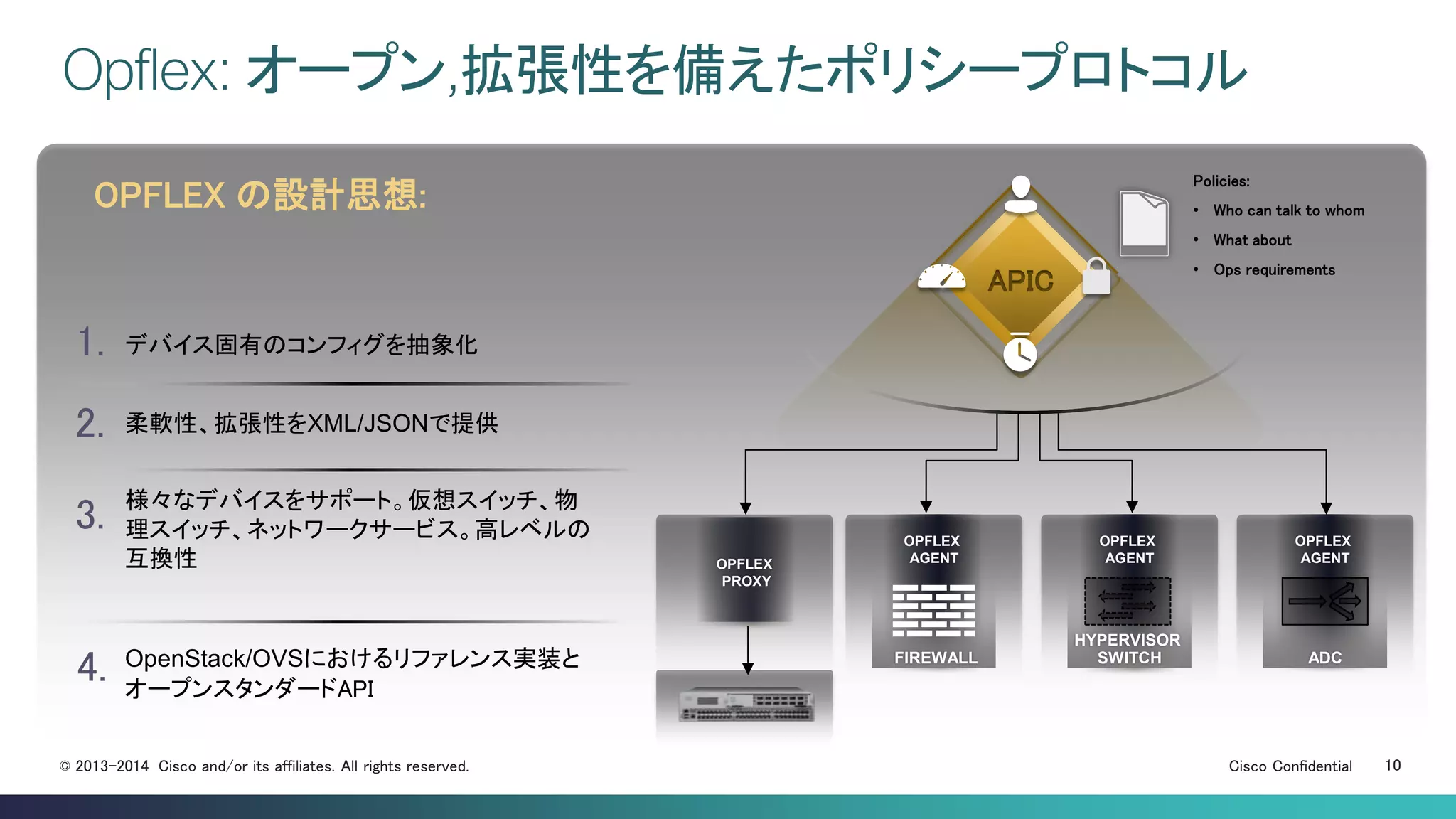

Opflex: オープン,拡張性を備えたポリシープロトコル
OPFLEX の設計思想:
Policies:
• Who can talk to whom
• What about
• Ops requirements
デバイス固有のコンフィグを抽象化1.
柔軟性、拡張性をXML/JSONで提供2.
様々なデバイスをサポート。仮想スイッチ、物
理スイッチ、ネットワークサービス。高レベルの
互換性
3.
OpenStack/OVSにおけるリファレンス実装と
オープンスタンダードAPI
4.
OPFLEX
PROXY
OPFLEX
AGENT
OPFLEX
AGENT
OPFLEX
AGENT
HYPERVISOR
SWITCH ADCFIREWALL
Cisco Confidential 11© 2013-2014 Cisco and/or its affiliates. All rights reserved.

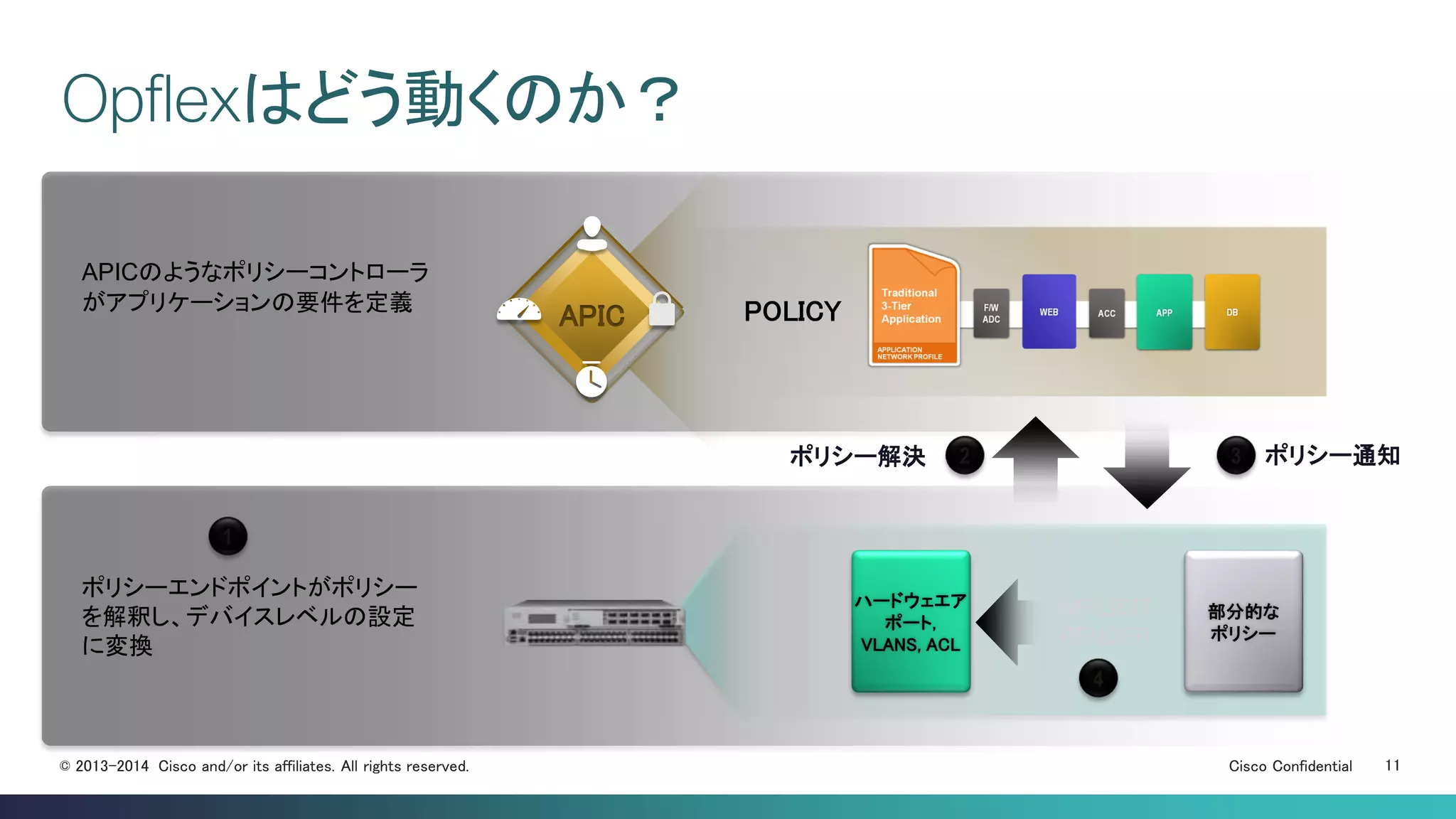

ポリシーエンドポイントがポリシー
を解釈し、デバイスレベルの設定
に変換
Opflexはどう動くのか?
POLICYAPIC
APICのようなポリシーコントローラ
がアプリケーションの要件を定義
ハードウェエア
ポート,
VLANS, ACL
部分的な
ポリシー
4
IMPLICIT
RENDER
ポリシー通知ポリシー解決 32
1
Cisco Confidential 12© 2013-2014 Cisco and/or its affiliates. All rights reserved.

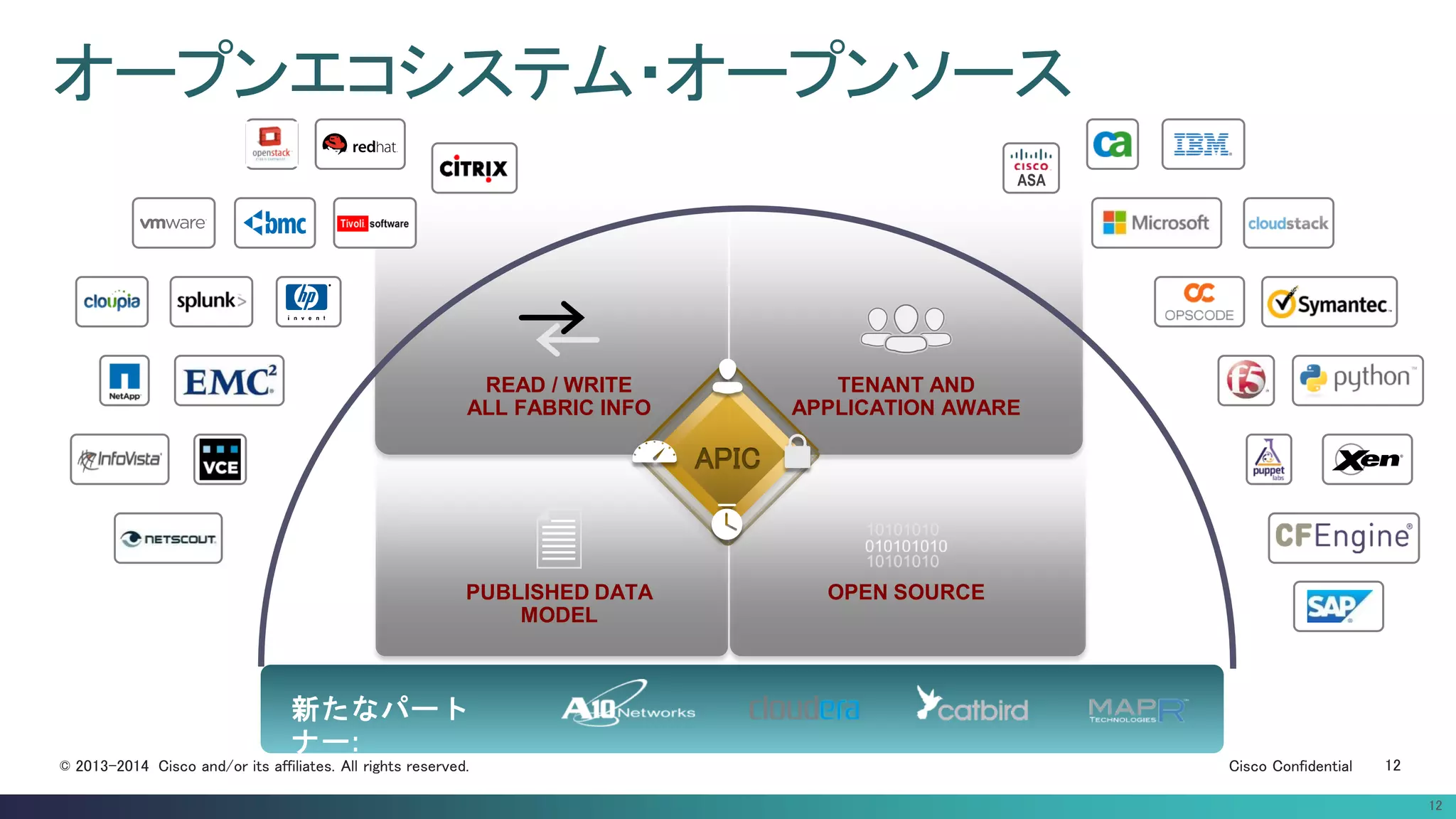

TENANT AND
APPLICATION AWARE
READ / WRITE
ALL FABRIC INFO
PUBLISHED DATA
MODEL
OPEN SOURCE
オープンエコシステム・オープンソース
ASA
12
APIC
新たなパート
ナー:
サイバーエージェントがACIを選んだ理由
髙橋 哲平 takahashi_teppei@cyberagent.co.jp
Network Manager Ameba Division
Apr. 16, 2014
Cisco Confidential 14© 2013-2014 Cisco and/or its affiliates. All rights reserved.
会社紹介:今年でAmeba10周年
1998年 3月
株式会社サイバーエージェント設立
2004年 9月
ブログサービス「アメーバブログ(現Ameba)」を開始
Cisco Confidential 15© 2013-2014 Cisco and/or its affiliates. All rights reserved.

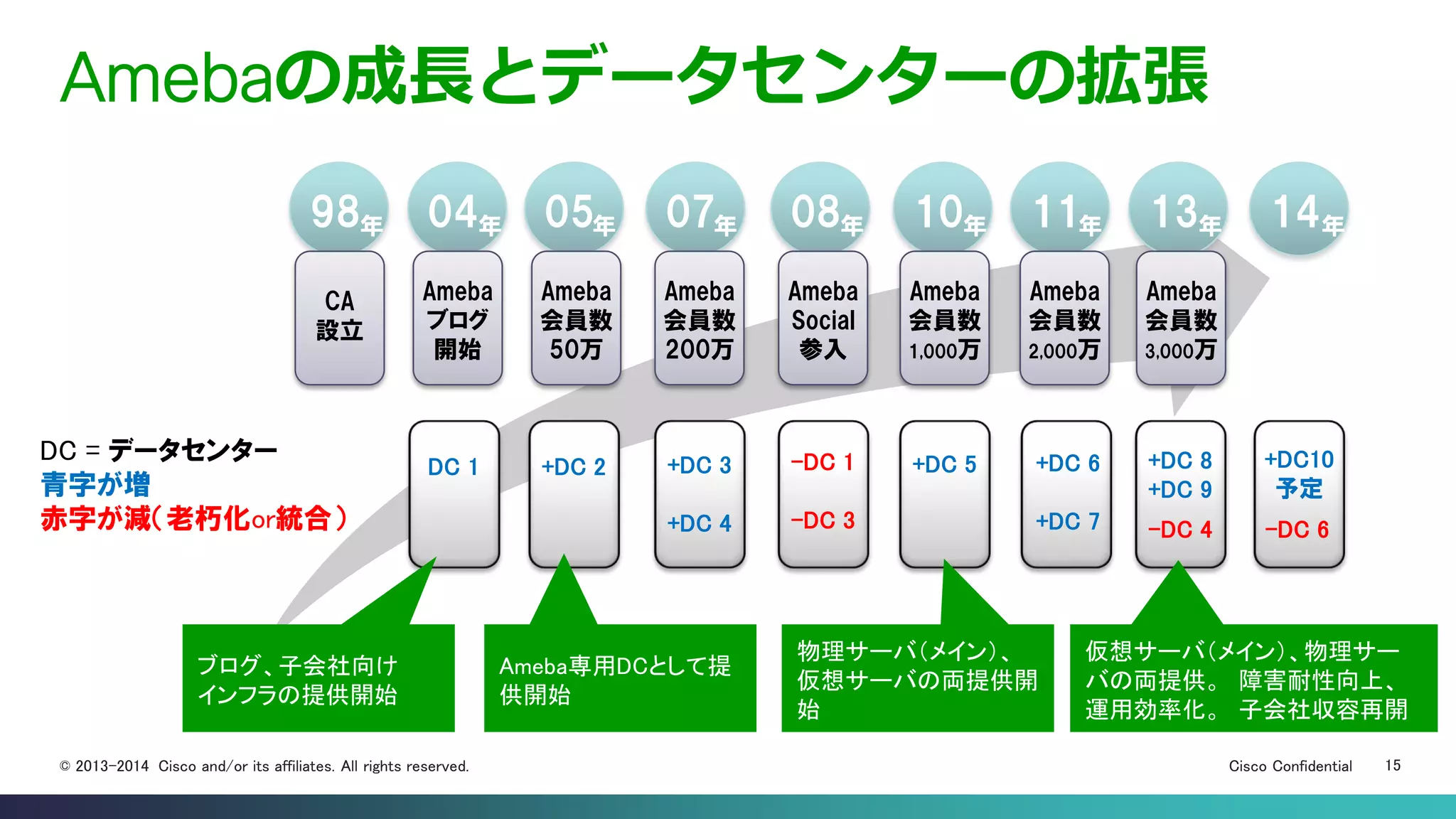

Amebaの成長とデータセンターの拡張
98 04 05 07 08 10 11 13 14年 年 年 年 年 年 年 年 年
Ameba
ブログ
開始
Ameba
会員数
50万
Ameba
会員数
200万
Ameba
Social
参入
Ameba
会員数
1,000万
Ameba
会員数
2,000万
Ameba
会員数
3,000万
CA
設立
DC 1 +DC 2 +DC 3
+DC 4
-DC 1
-DC 3
+DC 8
+DC 9
-DC 4
+DC10
予定
+DC 5 +DC 6
+DC 7 -DC 6
DC = データセンター
青字が増
赤字が減(老朽化or統合)
ブログ、子会社向け
インフラの提供開始
Ameba専用DCとして提
供開始
物理サーバ(メイン)、
仮想サーバの両提供開
始
仮想サーバ(メイン)、物理サー
バの両提供。 障害耐性向上、
運用効率化。 子会社収容再開
Cisco Confidential 16© 2013-2014 Cisco and/or its affiliates. All rights reserved.

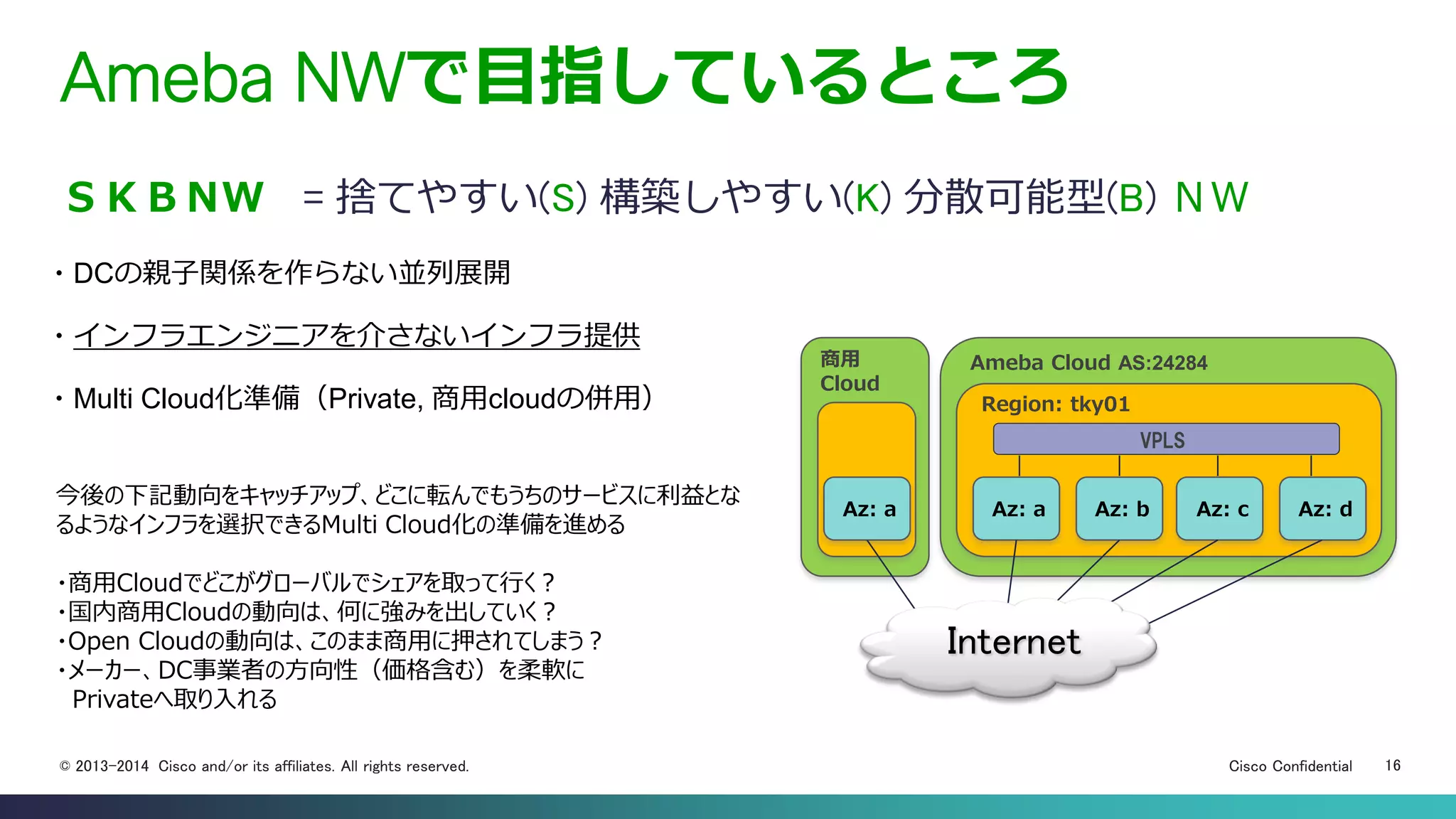

Ameba NWで目指しているところ
SKBNW = 捨てやすい(S) 構築しやすい(K) 分散可能型(B) NW
Ameba Cloud AS:24284
Region: tky01
Az: a Az: b Az: c Az: d
VPLS
Az: a
商用
Cloud
Internet
・DCの親子関係を作らない並列展開
・インフラエンジニアを介さないインフラ提供
・Multi Cloud化準備(Private, 商用cloudの併用)
今後の下記動向をキャッチアップ、どこに転んでもうちのサービスに利益とな
るようなインフラを選択できるMulti Cloud化の準備を進める
・商用Cloudでどこがグローバルでシェアを取って行く?
・国内商用Cloudの動向は、何に強みを出していく?
・Open Cloudの動向は、このまま商用に押されてしまう?
・メーカー、DC事業者の方向性(価格含む)を柔軟に
Privateへ取り入れる
Cisco Confidential 17© 2013-2014 Cisco and/or its affiliates. All rights reserved.

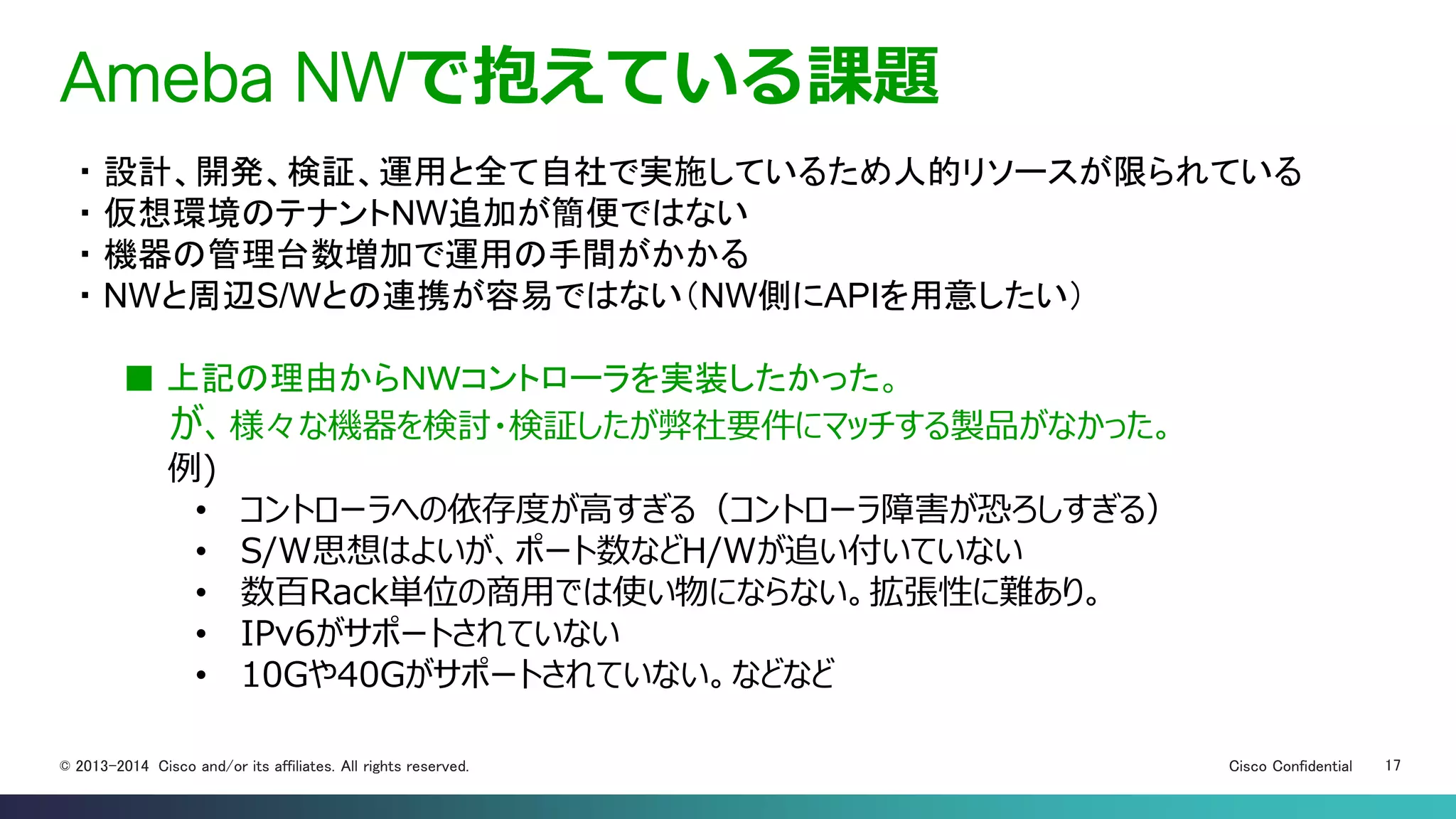

Ameba NWで抱えている課題
・ 設計、開発、検証、運用と全て自社で実施しているため人的リソースが限られている
・ 仮想環境のテナントNW追加が簡便ではない
・ 機器の管理台数増加で運用の手間がかかる
・ NWと周辺S/Wとの連携が容易ではない(NW側にAPIを用意したい)
■ 上記の理由からNWコントローラを実装したかった。
が、様々な機器を検討・検証したが弊社要件にマッチする製品がなかった。
例)
• コントローラへの依存度が高すぎる(コントローラ障害が恐ろしすぎる)
• S/W思想はよいが、ポート数などH/Wが追い付いていない
• 数百Rack単位の商用では使い物にならない。拡張性に難あり。
• IPv6がサポートされていない
• 10Gや40Gがサポートされていない。などなど
Cisco Confidential 18© 2013-2014 Cisco and/or its affiliates. All rights reserved.

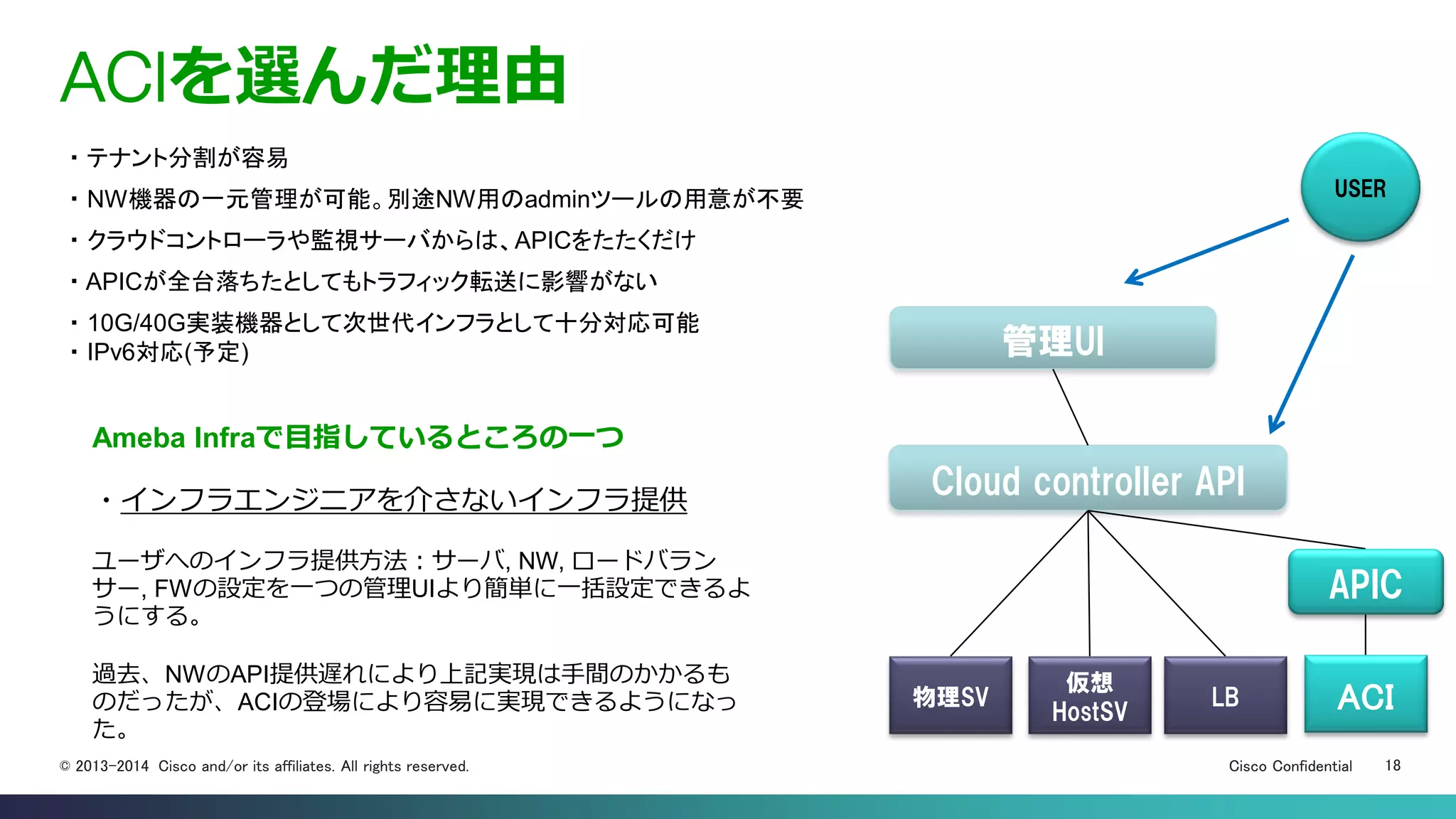

ACIを選んだ理由
USER
管理UI
Cloud controller API
仮想
HostSV
物理SV LB
・ テナント分割が容易
・ NW機器の一元管理が可能。別途NW用のadminツールの用意が不要
・ クラウドコントローラや監視サーバからは、APICをたたくだけ
・ APICが全台落ちたとしてもトラフィック転送に影響がない
・ 10G/40G実装機器として次世代インフラとして十分対応可能
・ IPv6対応(予定)
ACI
APIC
Ameba Infraで目指しているところの一つ
・インフラエンジニアを介さないインフラ提供
ユーザへのインフラ提供方法:サーバ, NW, ロードバラン
サー, FWの設定を一つの管理UIより簡単に一括設定できるよ
うにする。
過去、NWのAPI提供遅れにより上記実現は手間のかかるも
のだったが、ACIの登場により容易に実現できるようになっ
た。
Thank you.
