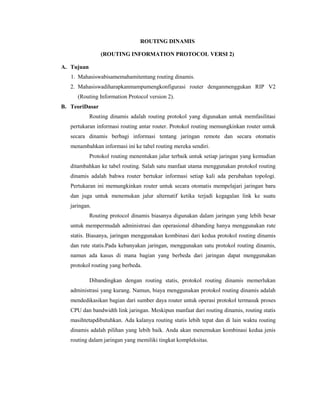

1. ROUTING DINAMIS
(ROUTING INFORMATION PROTOCOL VERSI 2)
A. Tujuan
1. Mahasiswabisamemahamitentang routing dinamis.
2. Mahasiswadiharapkanmampumengkonfigurasi router denganmenggukan RIP V2
(Routing Information Protocol version 2).
B. TeoriDasar
Routing dinamis adalah routing protokol yang digunakan untuk memfasilitasi
pertukaran informasi routing antar router. Protokol routing memungkinkan router untuk
secara dinamis berbagi informasi tentang jaringan remote dan secara otomatis
menambahkan informasi ini ke tabel routing mereka sendiri.
Protokol routing menentukan jalur terbaik untuk setiap jaringan yang kemudian
ditambahkan ke tabel routing. Salah satu manfaat utama menggunakan protokol routing
dinamis adalah bahwa router bertukar informasi setiap kali ada perubahan topologi.
Pertukaran ini memungkinkan router untuk secara otomatis mempelajari jaringan baru
dan juga untuk menemukan jalur alternatif ketika terjadi kegagalan link ke suatu
jaringan.
Routing protocol dinamis biasanya digunakan dalam jaringan yang lebih besar
untuk mempermudah administrasi dan operasional dibanding hanya menggunakan rute
statis. Biasanya, jaringan menggunakan kombinasi dari kedua protokol routing dinamis
dan rute statis.Pada kebanyakan jaringan, menggunakan satu protokol routing dinamis,
namun ada kasus di mana bagian yang berbeda dari jaringan dapat menggunakan
protokol routing yang berbeda.
Dibandingkan dengan routing statis, protokol routing dinamis memerlukan
administrasi yang kurang. Namun, biaya menggunakan protokol routing dinamis adalah
mendedikasikan bagian dari sumber daya router untuk operasi protokol termasuk proses
CPU dan bandwidth link jaringan. Meskipun manfaat dari routing dinamis, routing statis
masihtetapdibutuhkan. Ada kalanya routing statis lebih tepat dan di lain waktu routing
dinamis adalah pilihan yang lebih baik. Anda akan menemukan kombinasi kedua jenis
routing dalam jaringan yang memiliki tingkat kompleksitas.

2. GambarPrinsipRouting Dinamis
Routing Information Protocol (RIP) Versi 2
RIP v2 merupakan pengembangan dari RIP v1. RIP v2 memiliki banyak kesamaan feature
dengan RIP v1. RIP v2 juga merupakan protokol Distance Vector yang menggunakan Hop
Count, Hold down Timers, dan juga Split Horizon.
Gambar : format RIP V2

3. RIPv2 menghasilkan beberapa perbaikan atas RIPv1, yaitu member dukungan
untuk VLSM, menggunakan otentikasi, tag untuk rute eksternal, memberikan informasi
hop berikut (next hop), subnetmask, dan multicast. Penambahan informasi subnet mask
pada setiap route membuat router tidak harus mengasumsikan bahwa route tersebut
memiliki subnet mask yang sama dengan subnet mask yang digunakan padanya.
RIPv2 juga menggunakan otentikasi agar dapat mengetahui informasi routing
mana yang dapat dipercaya.Otentikasi diperlukan pada protokol routing untuk membuat
protocol tersebut menjadi lebih aman. RIPv1 tidak menggunakan otentikasi sehingga
orang dapat memberikan informasi routing palsu.Informasi hop berikut (next hop) pada
RIPv2 digunakan oleh router untuk menginformasikan sebuah route tetapi untuk
mencapai route tersebut tidak melewati router yang member informasi, melainkan router
yang lain. Pemakaian hop berikut biasanya di perbatasan antar-AS. Tag untuk rute
eksternal memberikan kemampuan bagi RIPv2 untuk membedakan RIP ”internal”
(jaringan dalam domain RIP) dari RIP ”eksternal). Penggunaan tag ini adalah untuk ruterute yang berasal dari EGP atau dari protokol routing lain. Informasi subnetmask
menjadikan RIPv2 mampu mendukung penggunaan subnetmask yang berbeda di
jaringan atau penggunaan VLSM. Jika field ini kosong, RIPv2 menganggap tidak ada
informasi subnet mask yang dikirimkan. RIPv2 menyediakan sesuatu yang disebut
prefix routing, dan bisa mengirim informasi subnet mask bersama dengan update-update
dari route. Ini disebut classless routing. RIPv2 dapat mengirimkan paket menggunakan
multicast pada IP 224.0.0.9 sehingga tidak semua host perlu menerima dan memproses
informasi routing. Hanya router-router yang menggunakan RIPv2 saja yang menerima
informasi routing tersebut tanpa perlu mengganggu host-host lain dalam subnet.
C. Alat&Bahan
1. Sebuah unit komputer
2. Program simulasi Packet Tracer 5.31
D. LangkahKerja

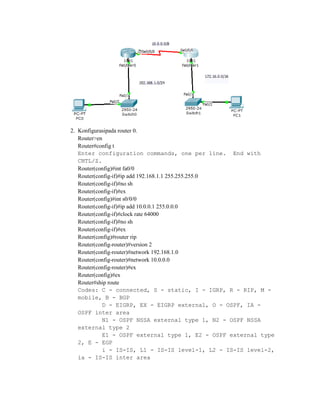

1.
Struktur / Skemajaringan.

4. 2. Konfigurasipada router 0.
Router>en
Router#config t
Enter configuration commands, one per line. End with
CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int s0/0/0
Router(config-if)#ip add 10.0.0.1 255.0.0.0
Router(config-if)#clock rate 64000
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.1.0
Router(config-router)#network 10.0.0.0
Router(config-router)#ex
Router(config)#ex
Router#ship route
Codes: C - connected, S - static, I - IGRP, R - RIP, M mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA
external type 2
E1 - OSPF external type 1, E2 - OSPF external type
2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
ia - IS-IS inter area

5. * - candidate default, U - per-user static route,
o - ODR
P - periodic downloaded static route
Gateway of last resort is not set
C
10.0.0.0/8 is directly connected, Serial0/0/0
R
172.16.0.0/16 [120/1] via 10.0.0.2, 00:00:03,
Serial0/0/0
C
192.168.1.0/24 is directly connected,
FastEthernet0/0
3. Konfigurasipada router 1.
Router>en
Router#config t
Enter configuration commands, one per line. End with
CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.0.1 255.255.0.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int s0/0/0
Router(config-if)#ip add 10.0.0.2 255.0.0.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 10.0.0.0
Router(config-router)#network 172.16.0.0
Router(config-router)#ex
Router(config)#ex
Router#ship route
Codes: C - connected, S - static, I - IGRP, R - RIP, M mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA
external type 2
E1 - OSPF external type 1, E2 - OSPF external type
2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
ia - IS-IS inter area
* - candidate default, U - per-user static route,
o - ODR
P - periodic downloaded static route
Gateway of last resort is not set
C
10.0.0.0/8 is directly connected, Serial0/0/0

6. C
172.16.0.0/16 is directly connected, FastEthernet0/0
R
192.168.1.0/24 [120/1] via 10.0.0.1, 00:00:04,
Serial0/0/0
4. Debug IP RIP
Router#debugip rip
RIP protocol debugging is on
Router#RIP: received v2 update from 10.0.0.1 on
Serial0/0/0
192.168.1.0/24 via 0.0.0.0 in 1 hops
RIP: sending v2 update to 224.0.0.9 via Serial0/0/0
(10.0.0.2)
RIP: build update entries
172.16.0.0/16 via 0.0.0.0, metric 1, tag 0
RIP: sending v2 update to 224.0.0.9 via FastEthernet0/0
(172.16.0.1)
RIP: build update entries
10.0.0.0/8 via 0.0.0.0, metric 1, tag 0
192.168.1.0/24 via 0.0.0.0, metric 2, tag 0
5. show ip interface brief
Router#ship interface brief
Interface
IP-Address
OK? Method Status
Protocol
FastEthernet0/0
192.168.1.1
YES manual up
up
FastEthernet0/1
unassigned
YES unset
administratively down down
Serial0/0/0
10.0.0.1
YES manual up
up
Serial0/0/1
unassigned
YES unset
administratively down down
Vlan1
unassigned
YES unset
administratively down down
6. show run
Router#sh run
interface FastEthernet0/0
ip address 192.168.1.1 255.255.255.0
duplex auto
speed auto
!
interface FastEthernet0/1
noip address
duplex auto
speed auto
shutdown

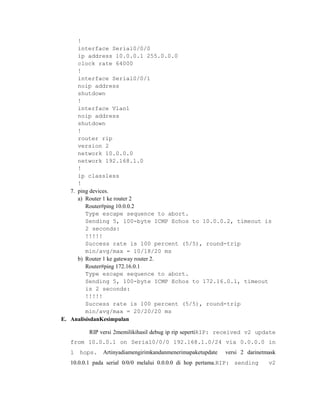

7. !
interface Serial0/0/0
ip address 10.0.0.1 255.0.0.0
clock rate 64000
!
interface Serial0/0/1
noip address
shutdown
!
interface Vlan1
noip address
shutdown
!
router rip
version 2
network 10.0.0.0
network 192.168.1.0
!
ip classless
!
7. ping devices.
a) Router 1 ke router 2
Router#ping 10.0.0.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is
2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip
min/avg/max = 10/18/20 ms
b) Router 1 ke gateway router 2.
Router#ping 172.16.0.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.0.1, timeout
is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip
min/avg/max = 20/20/20 ms
E. AnalisisdanKesimpulan
RIP versi 2memilikihasil debug ip rip sepertiRIP: received v2 update
from 10.0.0.1 on Serial0/0/0 192.168.1.0/24 via 0.0.0.0 in
1
hops.
Artinyadiamengirimkandanmenerimapaketupdate
versi 2 darinetmask
10.0.0.1 pada serial 0/0/0 melalui 0.0.0.0 di hop pertama.RIP: sending
v2

8. update to 224.0.0.9 via FastEthernet0/0 (172.16.0.1).Artinya
dia mengirimkan update kealamat multicast yaitu 224.0.0.9.Hasil dari percobaan
tersebut dapat dilihat pada table routing hasil dar iperinta hip route pada router pertama
dan router kedua.
Table routing pada router 1 :
Gateway of last resort is not set
C
10.0.0.0/8 is directly connected, Serial0/0/0
R
172.16.0.0/16 [120/1] via 10.0.0.2, 00:00:03,
Serial0/0/0
C
192.168.1.0/24 is directly connected, FastEthernet0/0
Table routing pada router kedua :
Gateway of last resort is not set
C
10.0.0.0/8 is directly connected, Serial0/0/0
C
172.16.0.0/16 is directly connected, FastEthernet0/0
R
192.168.1.0/24
[120/1]
via
10.0.0.1,
00:00:04,Serial0/0/0
RIP V2 merupakan protocol routing Classless yaitu memasukkan subnet mask
dengan alamat jaringan pada routing update. Jaringan saat ini tidak lagi dialokasikan
berdasarkan kelas dan subnet mask yang tidak dapat ditentukan oleh nilai octet pertama.
Protokol routing Classless diperlukan kebanyakan jaringan saat ini karena mendukung
VLSM.
Karakteristik RIP Versi2 :
a.
Bersifat classless routing protocol, artinya menyertakan field SM dalam paket
update yang dikirimkan sehingga RIP v.
b.
mendukung VLSM & CIDR.
c.
Mengirimkan paket update & menerima paket update versi 2.
d.
Mengirimkan update kealamat multicast yaitu 224.0.0.9.
Dari dua percobaan RIP Versi1 dan RIP Versi2, dapat disimpulkan bahwa kedua
Dinamc Routing tersebut memiliki beberapa persamaan dan perbedaan.
Perbedaan RIP Versi1 dengan RIP Versi2 sebagai berikut :
a. RipVersi 1 merupakan Classfull Distance Vector sedangkan RipVersi 2 mendukung
Classless Distance Vector.
b. RIP Versi1 Tidak mendukung VLSM sedangkan RIP Versi2 mendukung VLSM.
c.
RIP Versi1 Tidak mengirimkan subnet mask pada saat update routing table
sedangkan RIP Versi2 Mengirimkan subnet mask pada saat update routing table.

9. d.
Routing Table pada RIP Versi1 selalu dibroadcast sedangkan Routing update pada
RIP Versi2 dilakukan secara mulicast.
e. RIP Versi1 Tidak mendukung subnet yang tidak berhubungan sedangkan RIP Versi2
ada Penggunaan Otentikasi.
Persamaan RIP Versi1 dengan RIP Versi2 sebagaiberikut :
a. Menggunakan timer untuk mencegah Routing Loop.
b. Menggunakan Split Horizon atau dengan Split Horizon Reserve.
c. Menggunakan Triger Update.
d. Maksimal hop sebanyak 15.
