Rangkaian clipper berfungsi untuk memotong bagian sinyal masukan di atas atau di bawah level tertentu menggunakan dioda. Ada dua jenis clipper, yaitu clipper seri dan paralel, yang membedakan posisi pasangan dioda dan beban dalam rangkaian. Besaran pemotongan sinyal ditentukan oleh tegangan batrai dan dioda.

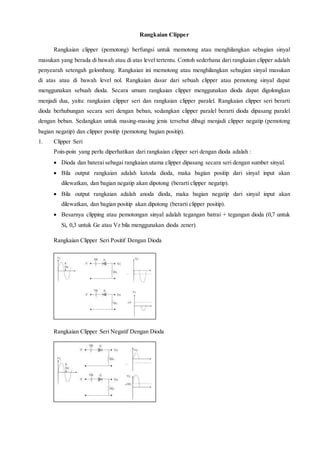

1. Rangkaian Clipper
Rangkaian clipper (pemotong) berfungsi untuk memotong atau menghilangkan sebagian sinyal
masukan yang berada di bawah atau di atas level tertentu. Contoh sederhana dari rangkaian clipper adalah
penyearah setengah gelombang. Rangkaian ini memotong atau menghilangkan sebagian sinyal masukan
di atas atau di bawah level nol. Rangkaian dasar dari sebuah clipper atau pemotong sinyal dapat
menggunakan sebuah dioda. Secara umum rangkaian clipper menggunakan dioda dapat digolongkan
menjadi dua, yaitu: rangkaian clipper seri dan rangkaian clipper paralel. Rangkaian clipper seri berarti
dioda berhubungan secara seri dengan beban, sedangkan clipper paralel berarti dioda dipasang paralel
dengan beban. Sedangkan untuk masing-masing jenis tersebut dibagi menjadi clipper negatip (pemotong
bagian negatip) dan clipper positip (pemotong bagian positip).
1. Clipper Seri
Poin-poin yang perlu diperhatikan dari rangkaian clipper seri dengan dioda adalah :
 Dioda dan baterai sebagai rangkaian utama clipper dipasang secara seri dengan sumber sinyal.
 Bila output rangkaian adalah katoda dioda, maka bagian positip dari sinyal input akan
dilewatkan, dan bagian negatip akan dipotong (berarti clipper negatip).
 Bila output rangkaian adalah anoda dioda, maka bagian negatip dari sinyal input akan
dilewatkan, dan bagian positip akan dipotong (berarti clipper positip).
 Besarnya clipping atau pemotongan sinyal adalah tegangan batrai + tegangan dioda (0,7 untuk
Si, 0,3 untuk Ge atau Vz bila menggunakan dioda zener)
Rangkaian Clipper Seri Positif Dengan Dioda
Rangkaian Clipper Seri Negatif Dengan Dioda

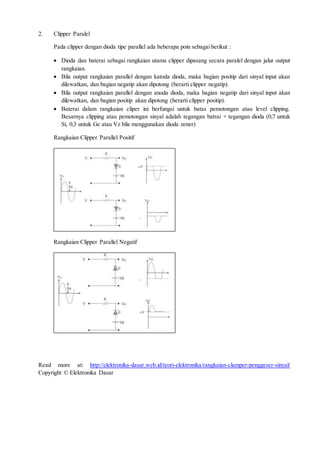

2. 2. Clipper Paralel
Pada clipper dengan dioda tipe parallel ada beberapa poin sebagai berikut :
 Dioda dan baterai sebagai rangkaian utama clipper dipasang secara paralel dengan jalur output
rangkaian.
 Bila output rangkaian parallel dengan katoda dioda, maka bagian positip dari sinyal input akan
dilewatkan, dan bagian negatip akan dipotong (berarti clipper negatip).
 Bila output rangkaian parallel dengan anoda dioda, maka bagian negatip dari sinyal input akan
dilewatkan, dan bagian positip akan dipotong (berarti clipper positip).
 Baterai dalam rangkaian cliper ini berfungsi untuk batas pemotongan atau level clipping.
Besarnya clipping atau pemotongan sinyal adalah tegangan batrai + tegangan dioda (0,7 untuk
Si, 0,3 untuk Ge atau Vz bila menggunakan dioda zener)
Rangkaian Clipper Parallel Positif
Rangkaian Clipper Parallel Negatif
