1. Bab 6
Rangkaian Arus Searah
Jurusan Teknik Mesin
Sekolah Tinggi teknologi Nasional
Yogyakarta
MUSTAKIM

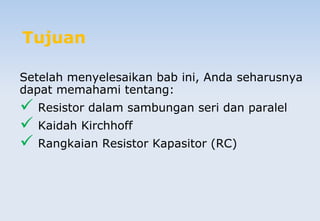

2. Tujuan
Setelah menyelesaikan bab ini, Anda seharusnya
dapat memahami tentang:
 Resistor dalam sambungan seri dan paralel
 Kaidah Kirchhoff
 Rangkaian Resistor Kapasitor (RC)

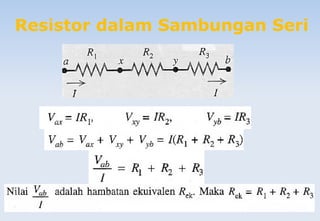

3. Resistor dalam Sambungan Seri

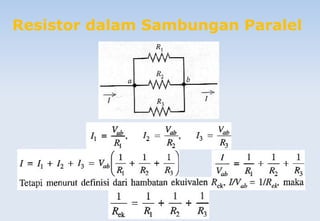

4. Resistor dalam Sambungan Paralel

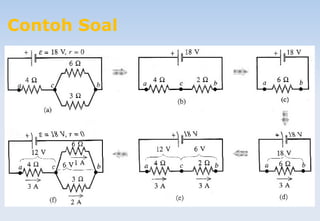

5. Contoh Soal

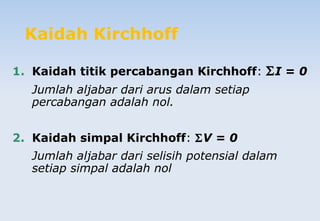

6. Kaidah Kirchhoff
1. Kaidah titik percabangan Kirchhoff: ΣI = 0
Jumlah aljabar dari arus dalam setiap
percabangan adalah nol.
2. Kaidah simpal Kirchhoff: ΣV = 0
Jumlah aljabar dari selisih potensial dalam
setiap simpal adalah nol

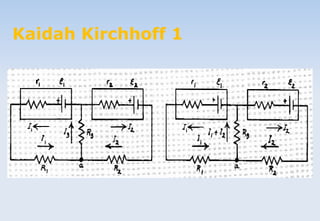

7. Kaidah Kirchhoff 1

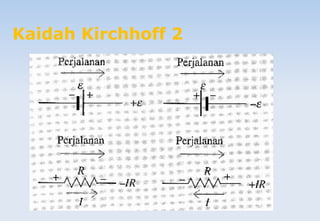

8. Kaidah Kirchhoff 2

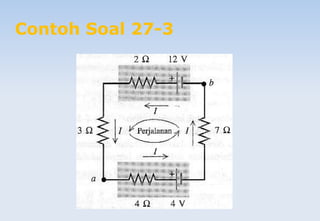

9. Contoh Soal 27-3

10. Contoh Soal 27-4

11. Contoh Soal 27-5

12. Contoh Soal 27-6

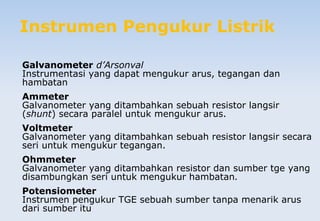

13. Instrumen Pengukur Listrik
Galvanometer d’Arsonval
Instrumentasi yang dapat mengukur arus, tegangan dan
hambatan
Ammeter
Galvanometer yang ditambahkan sebuah resistor langsir
(shunt) secara paralel untuk mengukur arus.
Voltmeter
Galvanometer yang ditambahkan sebuah resistor langsir secara
seri untuk mengukur tegangan.
Ohmmeter
Galvanometer yang ditambahkan resistor dan sumber tge yang
disambungkan seri untuk mengukur hambatan.
Potensiometer
Instrumen pengukur TGE sebuah sumber tanpa menarik arus
dari sumber itu

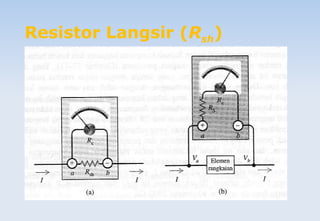

14. Resistor Langsir (Rsh)

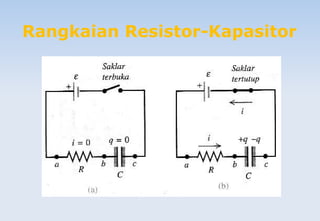

15. Rangkaian Resistor-Kapasitor

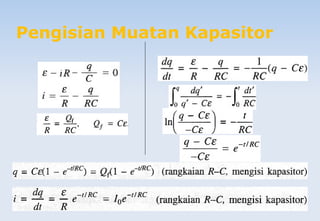

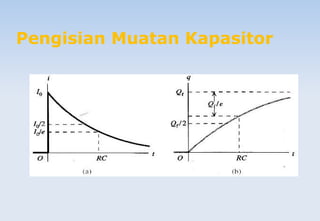

16. Pengisian Muatan Kapasitor

17. Pengisian Muatan Kapasitor

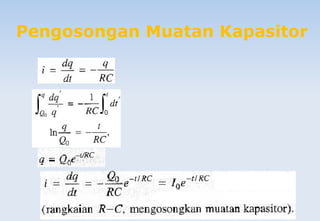

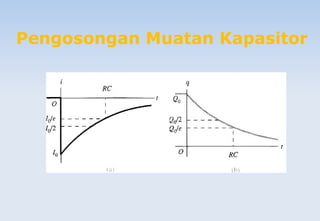

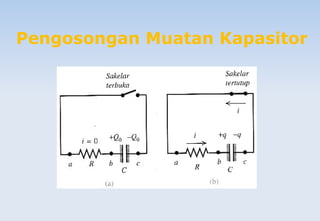

18. Pengosongan Muatan Kapasitor

19. Pengosongan Muatan Kapasitor

20. Pengosongan Muatan Kapasitor

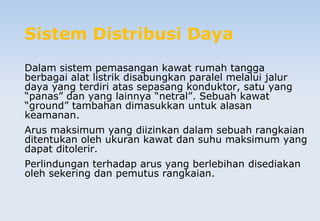

21. Sistem Distribusi Daya
Dalam sistem pemasangan kawat rumah tangga
berbagai alat listrik disabungkan paralel melalui jalur
daya yang terdiri atas sepasang konduktor, satu yang
“panas” dan yang lainnya “netral”. Sebuah kawat
“ground” tambahan dimasukkan untuk alasan
keamanan.
Arus maksimum yang diizinkan dalam sebuah rangkaian
ditentukan oleh ukuran kawat dan suhu maksimum yang
dapat ditolerir.
Perlindungan terhadap arus yang berlebihan disediakan
oleh sekering dan pemutus rangkaian.
