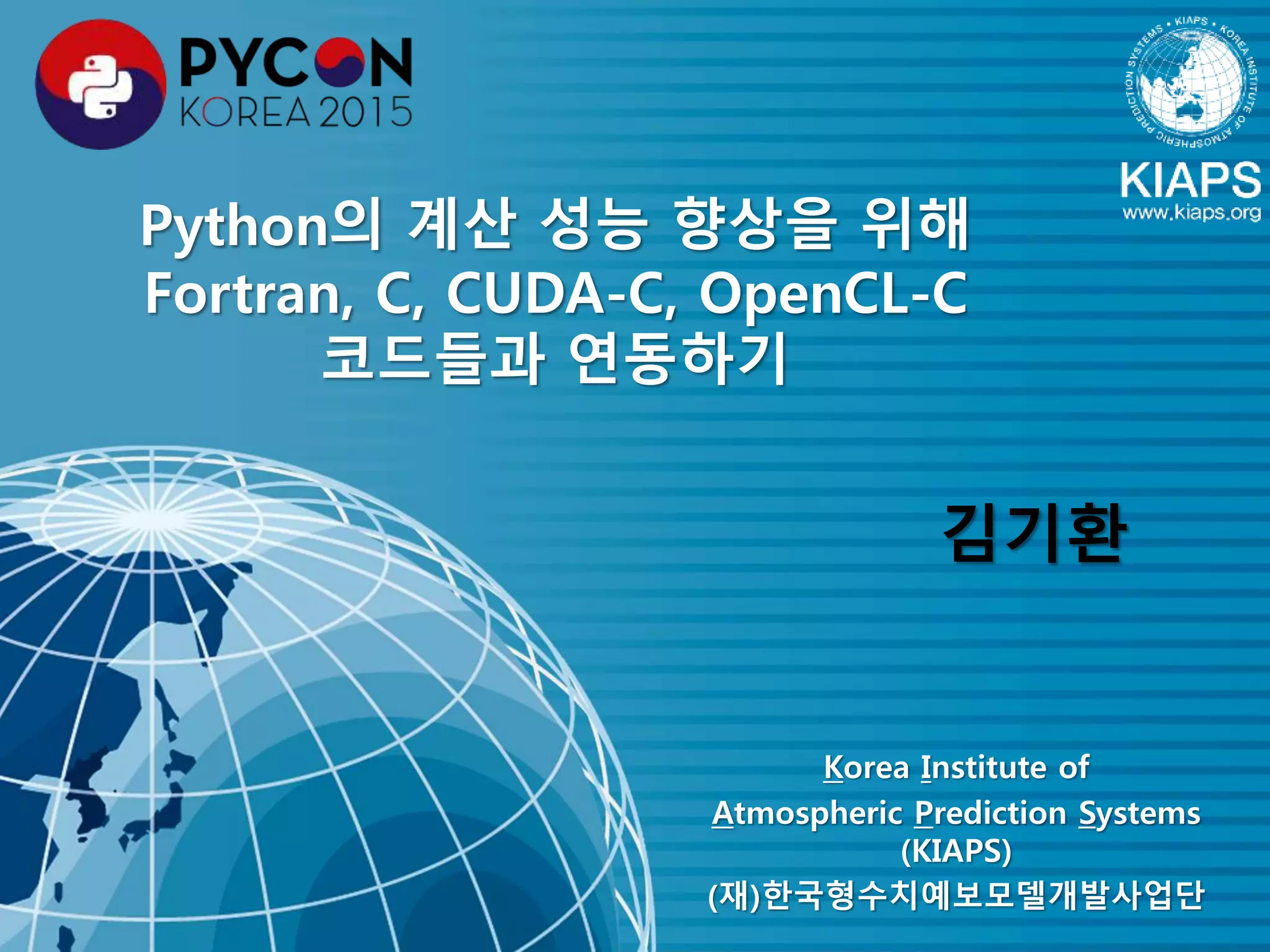

PYCON Korea 2015 Python은 과학 계산 분야에서도 이미 널리 사용되고 있습니다. numpy와 scipy 기반으로 만들어진 많은 모듈들이 휼륭한 생태계를 이루고 있기 때문입니다. 그러나 극한의 계산 성능을 요구하는 분야(HPC, High Performance Computing)에서는 여전히 C와 Fortran으로만으로 짜여진 코드들이 선호되고 있습니다. 이런 분야에서 Python에 대한 일반적인 견해는 전처리/후처리에는 유용하지만 메인 코드에 적용하기에는 느리다라는 것입니다. 이번 발표에서는 HPC 분야에서도 Python의 유용함을 보여줍니다. 계산이 집중된 부분만을 Fortran, C로 구현하여 Python 메인 코드에 접합하면, Python의 장점은 충분히 활용하면서도 계산 성능에 큰 손해는 보지 않을 수 있습니다. 게다가 CUDA-C, OpenCL-C와 연동하면 GPU, MIC와 같은 가속 프로세서들도 비교적 쉽게 활용할 수 있습니다. 이번 발표에서는 간단한 시뮬레이션 코드를 예제로 사용하여 Python 코드로부터 시작하여 Fortran, C, CUDA-C, OpenCL-C 등을 단계적으로 접합해 나가는 것을 보여줄 것입니다.

1. Korea Institute of
Atmospheric Prediction Systems
(KIAPS)
(재)한국형수치예보모델개발사업단
Python의 계산 성능 향상을 위해
Fortran, C, CUDA-C, OpenCL-C
코드들과 연동하기
김기환

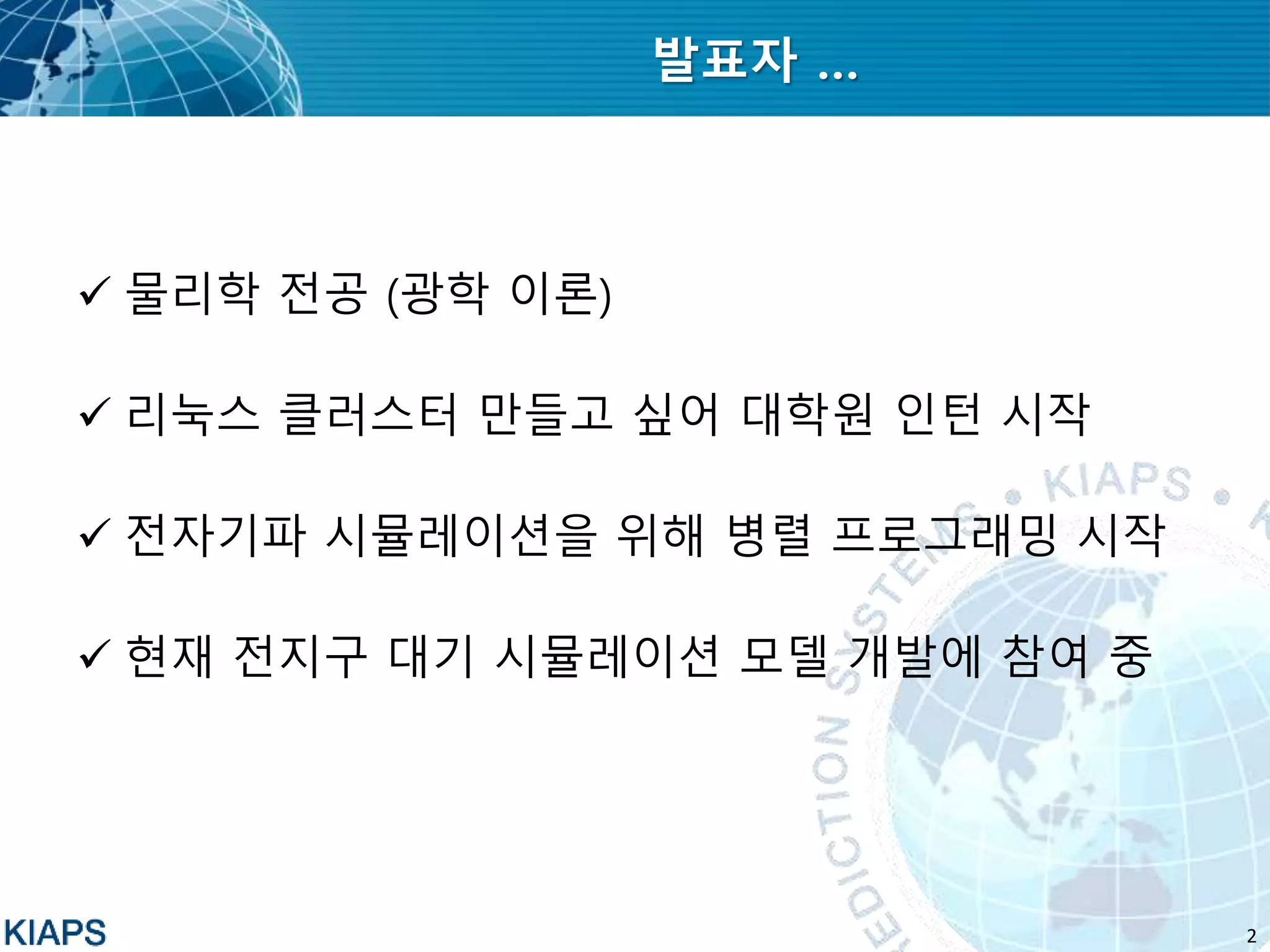

2. 발표자 …
2
 물리학 전공 (광학 이론)
 리눅스 클러스터 만들고 싶어 대학원 인턴 시작
 전자기파 시뮬레이션을 위해 병렬 프로그래밍 시작
 현재 전지구 대기 시뮬레이션 모델 개발에 참여 중

3. 회사 소개
3
• 독자 수치예보모델 개발
• 2011년 시작 (2019년 완료)
• 약 900억 예산

4. 4
수치예보모델 ?

5. 일기예보는 어떻게 만들어지나?
5
관측 예보
NO!
from 홍성유, ‘대기과학에서의 수치모델링’

6. 일기예보는 어떻게 만들어지나?
6
관측자료
처리
분석
관측 예보
수치예보
from 홍성유, ‘대기과학에서의 수치모델링’

7. 수치예보의 중요성
7
농/수산물
공급 예측
❐ 기상예보의 정확도를 결정
국방/안보/항공 분야
활용도 증가
에너지
공급/소비 예측
기상재해로 인한
인명 및 재산피해
최소화
산업
및
가계
분야
경제
효과
발생
직접적 경제효과
최고 약 6,000억원
간접적 경제효과
최고 약
6조5,000억원
기상예보 정확도 결정요인 기상예보 정확도 향상으로 인한 이익
 기상예보 정확도 결정 요인 중, 수치예보모델은 가장 많은 비중을 차지
※ 예보관은 수치예보모델의 분석치를 참고, 관측자료의 질 향상에 수치예보모델 사용
➠ 실제 수치예보모델의 비중은 50% 이상
➠ 수치예보모델의 성능이 향상될수록 기상예보 정확도 향상
에너지
공급/소비 예측
기상재해로 인한
인명 및 재산 피해
최소화
 기상예보 정확도 향상으로 인한 사회 전반적인 이익과 막대한 경제효과
KDI

8. 수치예보의 역사
8
from 홍성유, ‘대기과학에서의 수치모델링’
1904 : Norwegian V. Bjerknes (1862-1951) :
날씨 예측 방법의 수학적 표현  기상 예보 위한 방정식 개발
1922 : British L. F. Richardson (1881-1953) :
수치 예측 모형 개념 정립 및 최초 계산 시도 (실패)
1. 원시방정식 사용
2. 계산불안정
3. 초기 조건의 문제점
1939 : Swedish C.-G. Rossby : 비발산 와도 방정식 개발  큰 규모 행성파 예측
1948, 1949, J. G. Charney (1917-1981)
Scale analysis를 통하여 작은 규모 운동 제거
지균풍 가정 : 정역학방정식과 지균풍방정식 이용
 소규모 파동 제거,
일기의 변화에 중요한 영향 미치는 큰 규모 파동만 남김
(순압 준지균 잠재와도 방정식)
1950 : Princeton Group (Charney, Fjortoft, Von Newman)
ENIAC (Electrical Numerical Integrator and Computer)
 첫 수치예보에 성공!

9. 수치예보모델의 구성 요소
9

10. 수치예보모델 - 역학코어
10
from 홍성유, ‘대기과학에서의 수치모델링’
❐ 대기현상의 지배방정식
V. Bjerknes (1904) pointed out for the first time that there is a complete set of
7 equations with 7 unknowns that governs the evolution of the atmosphere:
2
d
p
dt
      
v
F v-운동량 보존
.( )
t



 

v
이상기체 상태방정식
질량 보존 (연속방정식)
1
p
ds d Q
C
dt dt T


 
dq
E C
dt
 수증기 보존
열역학 제1법칙 (에너지 보존)
p RT
7 equations, 7 unknowns (u, v, w, T, p, s, q)  solvable

11. 수치예보모델 - 역학코어
11
❐ 격자 구조
위경도 격자
- 대부분의 수치모델에서 사용
- 직교 좌표계
- 극특이점: 극점에 가까울수록 간격이 작아짐
고해상도 모델에서 계산효율성 낮음
육면체구 격자
- 극특이점 문제 해결 (높은 계산효율성)
- 분광요소법에 적합
- 비직교 좌표계

12. 수치예보모델 - 역학코어
12
<Example>
ne = 3 (요소 개수/변/face)
ngq = 4 (GQ 점의 개수/변/element)
GQ (Gauss-Quadrature) points

13. 수치예보모델 - 역학코어
13
❐ 공간미분  분광요소법 (Spectral Element method)
- 계산 공간을 요소(element) 단위로 나눔  Finite Element Method
- 각 요소에서 다항식 공간 (ex, Legendre)으로 변환  Spectral Method
- 수치 차수를 자유롭게 선택할 수 있고, 높은 계산효율성을 가짐
❐ 시간미분  nth Runge-Kutta Method 사용

14. 수치예보모델 - 물리과정
14
from 홍성유, ‘대기과학에서의 수치모델링’
Dynamics
강수과정
단파복사
기압경도력, 중력, 원심력, 코리올리힘..
장파복사
난류효과
현열,잠열
지면마찰효과
식생작용
해수면온도
적운대류
오염물질
온실기체
O3Physics

15. 수치예보모델 - 자료동화
15
from Takemasa Miyoishi and 기상청 수치자료응용팀
Numerical modelsObservations
Data Assimilation
자료동화
- 관측자료와 수치모델과의 동화
- 더 정확하고 안정된 모델초기값 생성
- 주기적인 모델값 보정

16. 수치예보모델의 불확실성
16
from 홍성유, ‘대기과학에서의 수치모델링’
time
stochasticdeterministic
Unstable system
(No-periodicity)
Stable system
(Periodicity)
수치모형을 이용한 대기의 예측성
한계 ?대기현상 복잡성
(u,v,T,q, etc)
계산상 오차
(dx=dt=finite)
Lorenz (혼돈역학)  2 주

17. 수치예보모델의 불확실성 – 앙상블 예측
17
from 홍성유, ‘대기과학에서의 수치모델링’
예보관이 신뢰함 예보관이 신뢰 못함

18. 수치예보모델의 예
18
• GEOS 5 (Goddard Earth Observing System)
• 미국 항공우주국(NASA)에서 개발한 전지구 대기 모델
• 7 km 격자 해상도, 30분 시간간격
• Visualizations by Greg Shirah on August 10, 2014
동영상

19. 19
발표 주제가 뭐였더라?
ㅡㅡ;

20. Python 이야기를
시작합니다

21. Motivation
• 대부분의 수치예보모델은 Fortran으로만 개발되고 있다
• 모델이 막대한 계산성능(그리고 전력소모)을 요구함에도
불구하고, 새로운 저전력 고성능 머신들(eg. GPU, MIC,
FPGA)을 활용하기가 매우 힘들다
– 25km 해상도, 15초 간격, 10일 예보  6시간 @5400 cores
• 모델 전체 코드 중 계산이 집중된 부분은 상대적으로
비중이 낮다
• Python이 대안이 될 수 있지 않을까?

22. Goal
• 전체 모델 코드는 Python으로 작성
– 입출력, 전처리, 후처리, 가시화, 유닛테스트, 유지보수 유리
• 계산이 집중된 부분(hotspot)만 컴파일 언어로 대체
– CPU : Fortran, C
– GPU : CUDA-C, OpenCL-C
– MIC, FPGA : OpenCL-C
• Python의 장점과 컴파일 언어들의 장점 모두 활용

23.  간결하고 가독성 높은 문법 (≈ pseudo code)
 쉬운 디버깅  정신건강에 이로움
 활용도가 높은 표준 모듈들 (battery included)
 과학/공학 계산에 유용한 확장 모듈들
(Numpy, Scipy, Matplotlib, H5Py, MPI4Py, …)
 컴파일 언어 (C, C++, FORTRAN) 와의 쉬운 결합
 간편한 GPU, MIC 활용 (PyCUDA, PyOpenCL)
 풍부한 기술문서 (http://docs.python.org)
내가 좋아하는 Python 장점들

24.  참조 : www.scipy.org/Topical_Software
Science Tools for Python
General
Numpy
Scipy
GPGPU Computing
PyCUDA
PyOpenCL
Parallel Computing
PETSc
PyMPI
Pypar
mpi4py
Wrapping
C/C++/Fortran
SWIG
Cython
ctypes
Plotting &
Visualization
Matplotlib
Vislt
Chaco
MayaVi
AI
Pyem
Ffnet
Pymorph
Monte
Biology
Brian
SloppyCell
PySAT
Molecular &
Atomic Modeling
PyMOL
Biskit
GPAW
Geosciences
GIS Python
PyClimate
ClimPy
CDAT
Bayesian Stats
PyMC
Optimization
OpenOpt
Symbolic Math
SymPy
Electromagnetics
PyFemax
Astronomy
AstroLib
PySolar
Dynamic Systems
Simpy
PyDSTool
Finite Elements
SfePy
escript

25.  Numpy : 과학/공학 계산을 위한 기본 모듈 패키지
• 풍부한 기능의 N-차원 배열
• Broadcasting 함수 연산
• C, C++, FORTRAN 코드 결합을 위한 도구 (f2py)
• Linear algebra, Fourier transform, Random number
 Scipy : 확장 모듈 패키지
Numpy & Scipy
• statistics
• optimization
• numerical integration
• linear algebra
• Fourier transforms
• signal processing
• image processing
• ODE solvers
• special functions
참조 : www.scipy.org

26.  1-D Poisson equation
 Problem
 Exact solution
Scipy 예제 - 1D Poisson Eq.

27.  Numeric solution: Central finite-difference method
 Matrix form
Scipy 예제 - 1D Poisson Eq.

28. Scipy 예제 - 1D Poisson Eq.
import numpy as np
from scipy.sparse import spdiags
from scipy.sparse.linalg import spsolve
omega = 5.4
u0, u1 = 0, 1
func = lambda x: omega**2 * np.sin(omega * x)
nx = 100; x = np.linspace(0, 1, nx); dx = x[1] – x[0]
u_exact = np.sin(omega*x) – (np.sin(omega) – 1) * x
arr = np.ones(nx-2)
A = spdiags([-arr, 2*arr, -arr], [-1, 0, 1], nx-2, nx-2)
b = func(x[1:-1]) * dx**2; b[0] += u0; b[-1] += u1
u = np.zeros_like(x)
u[0], u[-1], u[1:-1] = u0, u1, spsolve(A.tocsr(), b)
print np.linalg.norm(u_exact, u) == 0
$ python 1d_poisson.py
True
실행

29. Scipy 예제 - 1D Poisson Eq. (Plot)
import matplotlib.pyplot as plt
plt.plot(x, u_exact, '.-k', label='Exact')
plt.plot(x, u_scipy, '.-b', label='Scipy')
plt.title('1-D Poisson')
plt.xlabel('x'); plt.ylabel(‘u(x)'); plt.legend()
plt.show()

30.  2-D wave equation
 Numerics : Central finite-difference
Numpy 예제 – 2D Wave Eq.

31. Numpy 예제 - 2D Wave Eq.
#!/usr/bin/env python
import numpy as np
# setup
nx, ny = 1000, 800
tmax, tgap = 600, 100
# allocation
c = np.ones((nx, ny)) * 0.25
f = np.zeros_like(c)
g = np.zeros_like(c)
# main time loop
sl = slice(1, -1)
sls = (sl, sl)
for tstep in xrange(1, tmax+1):
f[sls] = c[sls] * (g[2:,sl] + g[:-2,sl] + g[sl,2:] + g[sl,:-2] - 4*g[sls]) + 2*g[sls] - f[sls]
g[sls] = c[sls] * (f[2:,sl] + f[:-2,sl] + f[sl,2:] + f[sl,:-2] - 4*f[sls]) + 2*f[sls] - g[sls]
g[nx/2,ny/2] = np.sin(0.4 * tstep)
wave2d.py

32. Numpy 예제 - 2D Wave Eq.
# allocation
(…)
# plot
import matplotlib.pyplot as plt
imag = plt.imshow(f, vmin=-0.1, vmax=0.1)
plt.colorbar()
# main time loop
for tstep in xrange(1, tmax+1):
(…)
if tstep % tgap == 0:
print('tstep= %d' % tstep)
imag.set_array(f)
plt.savefig('./png/%.4d.png' % tstep)
#plt.draw()
Plot
$ ./wave2d.py
tstep= 100
tstep= 200
tstep= 300
tstep= 400
tstep= 500
tstep= 600
$ display png/*
실행

33. Numpy 예제 - 2D Wave Eq.
 Plot
0100.png 0400.png 0600.png

34. Hotspot을
Fortran 코드로 바꿔봅시다

35.  f2py
• Python과 Fortran과의 쉬운 연동 제공
• Fortran의 Subroutine, Function, Module을 Python에서 호출
• Fortran에서 Python function 호출 (callback)
• Multi-dimensional Numpy array 인자 가능
• Fortran 77/90/95 지원
• Signature 파일 (.pyf)로부터 Python 확장 모듈 생성
• NumPy 프로젝트에서 개발
Python + Fortran using f2py
참조 : www.scipy.org

36. Numpy 예제 - 2D Wave Eq.
코어 계산 부분을 function으로 선언
#!/usr/bin/env python
import numpy as np
def update_core(f, g, c):
sl = slice(1, -1)
sls = (sl, sl)
f[sls] = c[sls] * (g[2:,sl] + g[:-2,sl] + g[sl,2:] + g[sl,:-2] - 4*g[sls]) + 2*g[sls] - f[sls]
(…)
# main time loop
for tstep in xrange(1, tmax+1):
update_core(f, g, c)
update_core(g, f, c)
(…)
wave2d_python.py

37. 2D Wave Eq. (Python + Fortran)
update_core() 함수를 Fortran subroutine으로 변경
SUBROUTINE update_core(f, g, c, nx, ny)
IMPLICIT NONE
INTEGER, INTENT(in) :: nx, ny
DOUBLE PRECISION, DIMENSION(nx,ny), INTENT(inout) :: f
DOUBLE PRECISION, DIMENSION(nx,ny), INTENT(in) :: g, c
f(:nx-1,2:ny-1) = c(2:nx-1,2:ny-1) * (g(3:,2:ny-1) + g(:nx-2,2:ny-1) &
+ g(2:nx-1,3:) + g(2:nx-1,:ny-2) - 4*g(2:nx-1,2:ny-1)) &
+ 2*g(2:nx-1,2:ny-1) - f(2:nx-1,2:ny-1)
END SUBROUTINE update_core
ext_core.f90
컴파일, ext_core.so 생성
$ f2py –c –fcompiler=gnu95 –m ext_f90.so ext_core.f90

38. 2D Wave Eq. (Python + Fortran)
계산 코어를 Fortran subroutine으로 변경
#!/usr/bin/env python
import numpy as np
from ext_f90 import update_core
(…)
# main time loop
for tstep in xrange(1, tmax+1):
update_core(f, g, c)
update_core(g, f, c)
(…)
wave2d_fortran.py

39. Hotspot을
C 코드로 바꿔봅시다

40. 2D Wave Eq. (Python + C)
update_core() 함수를 C function으로 변경
#include <Python.h>
#include <numpy/arrayobject.h>
static PyObject *update_core_py(PyObject *self, PyObject *args) {
int nx, ny;
PyArrayObject *F, *G, *C;
if (!PyArg_ParseTuple(args, “OOOii”, &F, &G, &C, &nx, &ny)) return NULL;
double *f, *g, *c;
int i, j, idx;
f = (double *)(F->data);
g = (double *)(G->data);
c = (double *)(C->data);
for (i = 0; i < nx; i++) {
for (j = 0; j < ny; j++) {
idx = i*ny +j;
f[idx] = c[idx] * (g[idx-ny] + g[idx+ny] + g[idx-1] + g[idx+1] - 4*g[idx]) + 2*g[idx] - f[idx];
}
}
Py_RETURN_NONE;
}
ext_core.c
(계속)
Python C API 사용

41. 2D Wave Eq. (Python + C)
update_core() 함수를 C function으로 변경
static PyMethodDef ufunc_methods[] = {
{“update_core”, update_core_py, METH_VARARGS, “”},
{NULL, NULL, 0, NULL}
};
PyMODINIT_FUNC initext_c() {
Py_InitModule(“ext_c”, ufunc_methods);
import_array();
}
이어서
컴파일, ext_core.so 생성
$ gcc –O3 –fPIC –g –I/usr/include/python2.7 –c ext_core.c –o ext_c.o
$ gcc –shared ext_core.o –o ext_c.so

42. Hotspot을
CUDA 코드로 바꿔봅시다

43. GPU (Graphics Processing Unit)
 CPU는 임의의 메모리 접근, 흐름 제어를 포함하는 범용 연산에 적합
 GPU는 많은 데이터에 동일한 연산을 수행하는 데이터 병렬 연산에 적합
 GPU의 메모리 대역폭이 CPU보다 높다 (eg. 180 GB/s vs 40 GB/s)
CPU vs GPU

44. 데이터 병렬 연산 – ex) 벡터합
모든 데이터에 동일한 연산

45.  CUDA/OpenCL의 Python wrapper
 모든 객체의 동적 할당/자동 해제
 자동 에러 체크 : 파이썬 예외처리로 변환
 JIT (Just-In-Time) 컴파일
 빠른 개발 및 디버깅
PyCUDA/PyOpenCL
mathema.tician.de/software/pycuda
mathema.tician.de/software/pyopencl

46. 2D Wave Eq. (Python + CUDA)
update_core() 함수를 CUDA kernel로 변경
__global__ void update_core(double *f, double *g, double *c, int nx, int ny) {
int tid = blockIdx.x * blockDim.x + threadIdx.x;
int i = tid / ny;
int j = tid % ny;
if (i > 0 && j > 0 && i < nx-1 && j < ny-1) {
f[tid] = c[tid] * (g[tid-ny] + g[tid+ny] + g[tid-1] + g[tid+1] - 4*g[tid])
+ 2*g[tid] - f[tid];
}
}
__global__ void update_src(double *f, double val, int idx0) {
int tid = blockIdx.x * blockDim.x + threadIdx.x;
if (tid == 0) f[idx0] += val;
}
ext_core.cu

47. 2D Wave Eq. (Python + CUDA)
#!/usr/bin/env python
import numpy as np
import pycuda.driver as cuda
import pycuda.autoinit
# setup
nx, ny = 1000, 800
tmax, tgap = 600, 100
# allocation
c = np.ones((nx, ny)) * 0.25
f = np.zeros_like(c)
c_gpu = cuda.to_device(c)
f_gpu = cuda.to_device(f)
g_gpu = cuda.to_device(f)
wave2d_cuda.py
(계속)

48. 2D Wave Eq. (Python + CUDA)
# cuda kernels
from pycuda.compiler import SourceModule
kernels = open('ext_core.cu').read()
mod = SourceModule(kernels)
update_core = mod.get_function('update_core')
update_src = mod.get_function('update_src')
bs, gs = (256,1,1), (nx*ny/256+1,1)
nnx, nny = np.int32(nx), np.int32(ny)
src_val = lambda tstep: np.sin(0.4 * tstep)
src_idx = np.int32( (nx/2)*ny + ny/2 )
# plot
(…)
# main time loop
for tstep in xrange(1, tmax+1):
update_core(f_gpu, g_gpu, c_gpu, nnx, nny, block=bs, grid=gs)
update_core(g_gpu, f_gpu, c_gpu, nnx, nny, block=bs, grid=gs)
update_src(g_gpu, src_val(tstep), src_idx, block=bs, grid=(1,1))
(…)
(이어서)

49. Hotspot을
OpenCL 코드로 바꿔봅시다

50. Intel MIC (Many Integrated Core)
~ 60 pentium cores

51. 2D Wave Eq. (Python + OpenCL)
update_core() 함수를 OpenCL kernel로 변경
#pragma OPENCL EXTENSION cl_amd_fp64 : enable
__kernel void update_core(__global double *f, __global double *g, __global double *c, int nx, int
ny) {
int tid = get_global_id(0);
int i = tid / ny;
int j = tid % ny;
if (i > 0 && j > 0 && i < nx-1 && j < ny-1)
f[tid] = c[tid] * (g[tid-ny] + g[tid+ny] + g[tid-1] + g[tid+1] - 4*g[tid])
+ 2*g[tid] - f[tid];
}
__kernel void update_src(__global double *f, __global double val, int idx0) {
int tid = get_global_id(0);
if (tid == 0) f[idx0] += val;
}
ext_core.cl

52. 2D Wave Eq. (Python + OpenCL)
#!/usr/bin/env python
import numpy as np
import pyopencl as cl
platforms = cl.get_platforms()
devices = platforms[0].get_devices() # 1st platform
context = cl.Context(devices)
queue = cl.CommandQueue(context, devices[0]) # 1st device
# setup
nx, ny = 1000, 800
tmax, tgap = 600, 100
# allocation
c = np.ones((nx, ny)) * 0.25
f = np.zeros_like(c)
c_dev = cl.Buffer(context, cl.mem_flags.COPY_HOST_PTR, hostbuf=c)
f_dev = cl.Buffer(context, cl.mem_flags.COPY_HOST_PTR, hostbuf=f)
g_dev = cl.Buffer(context, cl.mem_flags.COPY_HOST_PTR, hostbuf=f)
wave2d_opencl.py
(계속)

53. 2D Wave Eq. (Python + OpenCL)
# opencl kernels
kernels = open('ext_core.cl').read()
mod = cl.Program(context, kernels).build()
update_core = mod.update_core
update_src = mod. update_src
bs, gs = (60,), (nx*ny/256+1,)
nnx, nny = np.int32(nx), np.int32(ny)
src_val = lambda tstep: np.sin(0.4 * tstep)
src_idx = np.int32( (nx/2)*ny + ny/2 )
# plot
(…)
# main time loop
for tstep in xrange(1, tmax+1):
update_core(queue, bs, gs, f_dev, g_dev, c_dev, nnx, nny)
update_core(queue, bs, gs, g_dev, f_dev, c_dev, nnx, nny)
update_src(queue, bs, gs, g_dev, src_val(tstep), src_idx)
(…)
(이어서)

54. Python 성능 비교
 동일한 조건의 3차원 전자기 시뮬레이션 (FDTD) 실행 시간 비교
 빛의 이중 슬릿 투과 시뮬레이션 (Maxwell 방정식)

55. Python 성능 비교
 빛의 이중 슬릿 투과 시뮬레이션 결과

56. Python 성능 비교 (CPU)
 Python-C API를 사용하여 계산이 집중된 부분만 C 코드로 작성함
Single CPU thread 최적화 코드 (SSE, OpenMP)
C Python+C C Python+C
GFLOPS 0.35 0.35 4.60 4.52
 1.7 % 성능 차이

57. Python 성능 비교 (GPU)
 PyCUDA를 사용하여 계산이 집중된 부분만 CUDA 커널로 작성
CUDA-C PyCUDA
GFLOPS 20.16 20.16
 거의 차이 없음

58.  Python에서 C, Fortran, CUDA-C, OpenCL-C와 쉽게 연동
할 수 있다
 수치모델 메인은 Python으로 작성, 계산이 집중된 부분만
컴파일 언어로 대체한다.
 계산성능이 중요한 대규모의 과학계산 분야에서도
Python은 훌륭한 대안이 될 수 있다
Wrap up

59. Have your fun with Python!
Thank you
