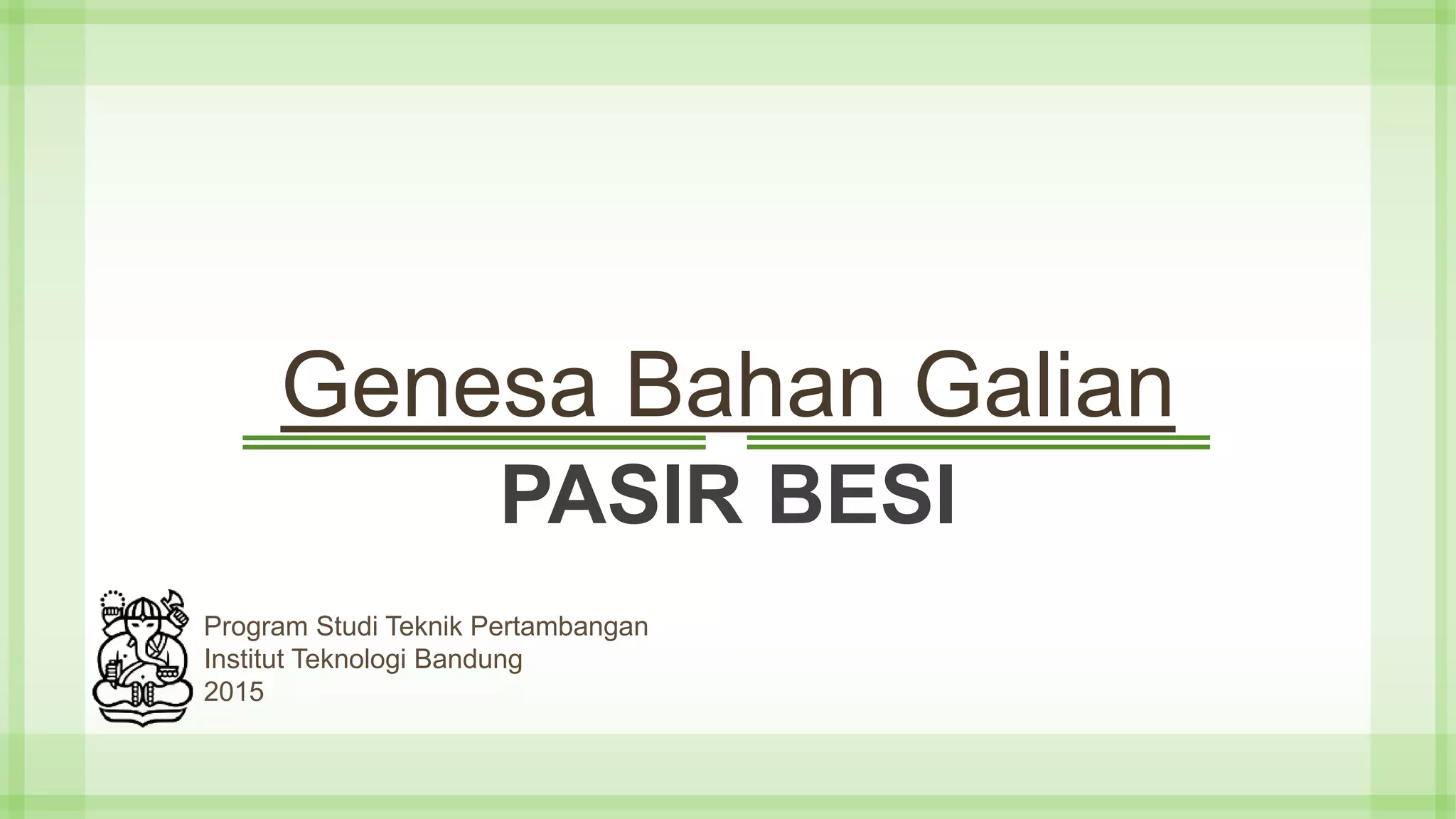

- 1. Genesa Bahan Galian PASIRBESI Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015

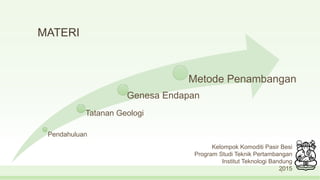

- 2. MATERI Pendahuluan Tatanan Geologi Genesa Endapan MetodePenambangan Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 20152

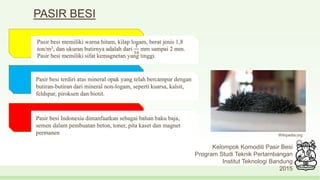

- 3. PASIR BESI Kelompok KomoditiPasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015 Pasir besi memiliki warna hitam, kilap logam, berat jenis 1,8 ton/m3, dan ukuran butirnya adalah dari 1 16 mm sampai 2 mm. Pasir besi memiliki sifat kemagnetan yang tinggi. Pasir besi terdiri atas mineral opak yang telah bercampur dengan butiran-butiran dari mineral non-logam, seperti kuarsa, kalsit, feldspar, piroksen dan biotit. Pasir besi Indonesia dimanfaatkan sebagai bahan baku baja, semen dalam pembuatan beton, toner, pita kaset dan magnet permanen Wikipedia.org

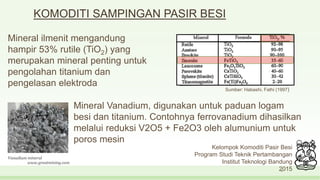

- 4. 4 Kelompok Komoditi PasirBesi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015 KOMODITI SAMPINGAN PASIR BESI Mineral ilmenit mengandung hampir 53% rutile (TiO2) yang merupakan mineral penting untuk pengolahan titanium dan pengelasan elektroda www.greatmining.com Vanadium mineral Sumber: Habashi, Fathi (1997) Mineral Vanadium, digunakan untuk paduan logam besi dan titanium. Contohnya ferrovanadium dihasilkan melalui reduksi V2O5 + Fe2O3 oleh alumunium untuk poros mesin

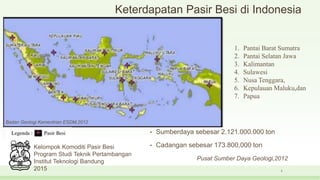

- 5. Keterdapatan Pasir Besidi Indonesia • Sumberdaya sebesar 2.121.000.000 ton • Cadangan sebesar 173.800,000 ton Pusat Sumber Daya Geologi,2012 5 Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015 1. Pantai Barat Sumatra 2. Pantai Selatan Jawa 3. Kalimantan 4. Sulawesi 5. Nusa Tenggara, 6. Kepulauan Maluku,dan 7. Papua Badan Geologi Kementrian ESDM,2012

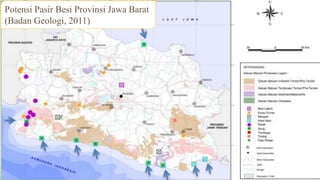

- 6. 6 Potensi Pasir BesiProvinsi Jawa Barat (Badan Geologi, 2011)

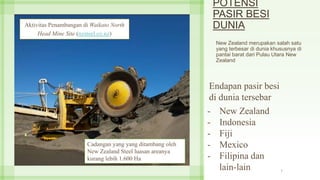

- 7. POTENSI PASIR BESI DUNIA New Zealandmerupakan salah satu yang terbesar di dunia khususnya di pantai barat dari Pulau Utara New Zealand 7 Aktivitas Penambangan di Waikato North Head Mine Site (nzsteel.co.nz) Endapan pasir besi di dunia tersebar - New Zealand - Indonesia - Fiji - Mexico - Filipina dan lain-lain Cadangan yang yang ditambang oleh New Zealand Steel luasan areanya kurang lebih 1.600 Ha

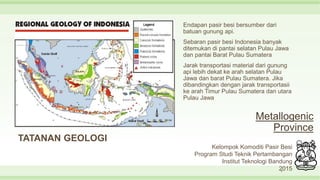

- 8. Metallogenic Province TATANAN GEOLOGI Endapan pasirbesi bersumber dari batuan gunung api. Sebaran pasir besi Indonesia banyak ditemukan di pantai selatan Pulau Jawa dan pantai Barat Pulau Sumatera Jarak transportasi material dari gunung api lebih dekat ke arah selatan Pulau Jawa dan barat Pulau Sumatera. Jika dibandingkan dengan jarak transportasii ke arah Timur Pulau Sumatera dan utara Pulau Jawa 8 Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015

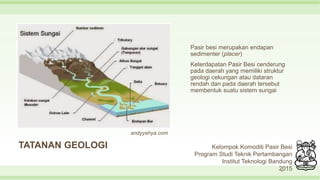

- 9. TATANAN GEOLOGI Pasir besimerupakan endapan sedimenter (placer) Keterdapatan Pasir Besi cenderung pada daerah yang memiliki struktur geologi cekungan atau dataran rendah dan pada daerah tersebut membentuk suatu sistem sungai 9 Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015 andyyahya.com

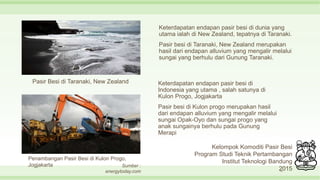

- 10. Keterdapatan endapan pasirbesi di dunia yang utama ialah di New Zealand, tepatnya di Taranaki. Pasir besi di Taranaki, New Zealand merupakan hasil dari endapan alluvium yang mengalir melalui sungai yang berhulu dari Gunung Taranaki. 10 Pasir Besi di Taranaki, New Zealand Penambangan Pasir Besi di Kulon Progo, Jogjakarta Keterdapatan endapan pasir besi di Indonesia yang utama , salah satunya di Kulon Progo, Jogjakarta Pasir besi di Kulon progo merupakan hasil dari endapan alluvium yang mengalir melalui sungai Opak-Oyo dan sungai progo yang anak sungainya berhulu pada Gunung Merapi Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015 Sumber : energytoday.com

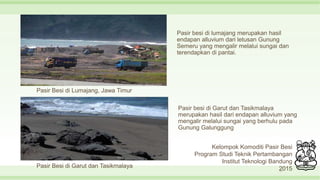

- 11. Pasir besi dilumajang merupakan hasil endapan alluvium dari letusan Gunung Semeru yang mengalir melalui sungai dan terendapkan di pantai. 11 Pasir Besi di Lumajang, Jawa Timur Pasir Besi di Garut dan Tasikmalaya Pasir besi di Garut dan Tasikmalaya merupakan hasil dari endapan alluvium yang mengalir melalui sungai yang berhulu pada Gunung Galunggung Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015

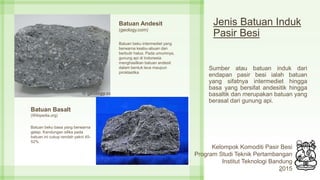

- 12. Jenis Batuan Induk PasirBesi Sumber atau batuan induk dari endapan pasir besi ialah batuan yang sifatnya intermediet hingga basa yang bersifat andesitik hingga basaltik dan merupakan batuan yang berasal dari gunung api. 12 Batuan Andesit (geology.com) Batuan Basalt (Wikipedia.org) Batuan beku intermediet yang berwarna keabu-abuan dan berbutir halus. Pada umumnya, gunung api di Indonesia menghasilkan batuan andesit dalam bentuk lava maupun piroklastika Batuan beku basa yang berwarna gelap. Kandungan silika pada batuan ini cukup rendah yakni 45- 52% Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015

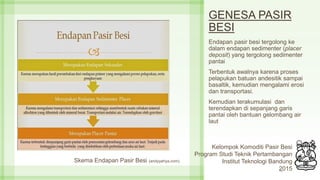

- 13. GENESA PASIR BESI Endapan pasirbesi tergolong ke dalam endapan sedimenter (placer deposit) yang tergolong sedimenter pantai Terbentuk awalnya karena proses pelapukan batuan andesitik sampai basaltik, kemudian mengalami erosi dan transportasi. Kemudian terakumulasi dan terendapkan di sepanjang garis pantai oleh bantuan gelombang air laut 13 Skema Endapan Pasir Besi (andyyahya.com) Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015

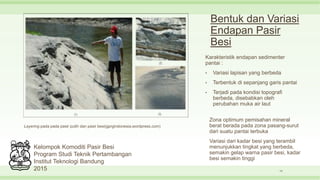

- 14. Bentuk dan Variasi EndapanPasir Besi Karakteristik endapan sedimenter pantai : • Variasi lapisan yang berbeda • Terbentuk di sepanjang garis pantai • Terjadi pada kondisi topografi berbeda, disebabkan oleh perubahan muka air laut 14 Layering pada pada pasir putih dan pasir besi(gprgindonesia.wordpress.com) Zona optimum pemisahan mineral berat berada pada zona pasang-surut dari suatu pantai terbuka Variasi dari kadar besi yang terambil menunjukkan tingkat yang berbeda, semakin gelap warna pasir besi, kadar besi semakin tinggi Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015
- 15. Ukuran material pasirbesi lebih kecil serta bentuknya relatif membulat, sorting dari material baik dan tercucikan oleh gelombang air laut endapan pasir besi dapat memiliki area gumuk pasir yang letaknya searah dengan pantai dan memanjang serta memiliki ketinggian dengan rentang 4-5 m. Model endapan pasir besi juga beragam, salah satunya berupa lenses structure dengan kandungan magnetit yang beragam ke salah satu arah. 15 Zona Perlapisan dari Endapan Pasir Besi (a) Lebih dekat dengan arus gelombang air laut (b) Jauh dengan arus gelombang air laut sumber (Terry, 2013) Pasir besi bisa terendapkan di front dunes maupun di back dunes (National Park Service, Cape Lookout, Geologic Activity) Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015
- 16. Zona-zona pada Pasir Besi Zonaendapan pasir besi yang muncul di permukaan pantai selatan Jawa dan Sumatra berada di zona neritic province. Zona neritic province terdiri dari splash zone dan intertidal zone. 16 Zona-zona endapan pasir besi akibat adanya aktivitas gelombang laut (manly.nsw.gov.au) Zona Keterdapatan Pasir Besi (Charity Fletcher, 2003) Wilayah yang sering menjadi lokasi penambangan berada pada wilayah berm, swash zone dan surf zone Wilayah-wilayah ini merupakan sumber potensi keterdapatan pasir besi.

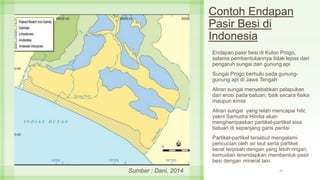

- 17. Contoh Endapan Pasir Besidi Indonesia Endapan pasir besi di Kulon Progo, selama pembentukannya tidak lepas dari pengaruh sungai dan gunung api Sungai Progo berhulu pada gunung- gunung api di Jawa Tengah Aliran sungai menyebabkan pelapukan dan erosi pada batuan, baik secara fisika maupun kimia Aliran sungai yang telah mencapai hilir, yakni Samudra Hindia akan menghempaskan partikel-partikel sisa batuan di sepanjang garis pantai Partikel-partikel tersebut mengalami pencucian oleh air laut serta partikel berat terpisah dengan yang lebih ringan, kemudian terendapkan membentuk pasir besi dengan mineral lain. 17Sumber : Dani, 2014

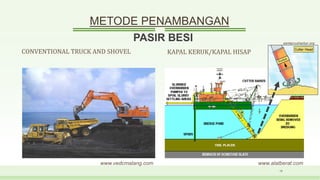

- 18. METODE PENAMBANGAN CONVENTIONAL TRUCKAND SHOVEL KAPAL KERUK/KAPAL HISAP 18 PASIR BESI www.vedcmalang.com www.alatberat.com santacruzharbor.org
- 19. MAGNETIC SEPARATOR Sumber :chinafote.com 19 METODE PEMURNIAN Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015

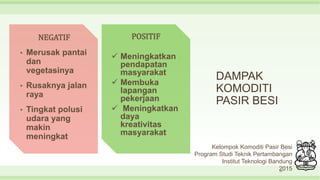

- 20. DAMPAK KOMODITI PASIR BESI 20 NEGATIF • Merusakpantai dan vegetasinya • Rusaknya jalan raya • Tingkat polusi udara yang makin meningkat POSITIF Meningkatkan pendapatan masyarakat Membuka lapangan pekerjaan Meningkatkan daya kreativitas masyarakat Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015

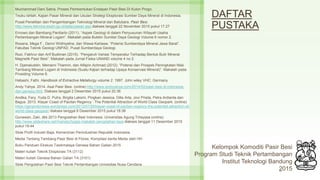

- 21. DAFTAR PUSTAKA Muchammad Dani Satria,Proses Pembentukan Endapan Pasir Besi Di Kulon Progo. Teuku Ishlah, Kajian Pasar Mineral dan Usulan Strategi Eksplorasi Sumber Daya Mineral di Indonesia. Pusat Penelitian dan Pengembangan Teknologi Mineral dan Batubara. Pasir Besi. http://www.tekmira.esdm.go.id/data/ulasan.asp diakses tanggal 22 November 2015 pukul 17.27 Ernowo dan Bambang Pardiarto (2011). “Aspek Geologi di dalam Penyusunan Wilayah Usaha Pertambangan Mineral Logam”. Makalah pada Buletin Sumber Daya Geologi Volume 6 nomor 2. Rosana, Mega F., Denni Widhiyatna, dan Wawa Kartawa. “Potensi Sumberdaya Mineral Jawa Barat”. Fakultas Teknik Geologi UNPAD. Pusat Sumberdaya Geologi. Rozi, Fakhrur dan Arif Budiman (2015). “Pengaruh Variasi Temperatur Terhadap Bentuk Bulir Mineral Magnetik Pasir Besi”. Makalah pada Jurnal Fisika UNAND volume 4 no 2. H. Djamaluddin, Meinarni Thamrin, dan Alfajrin Achmad (2012). “Potensi dan Prospek Peningkatan Nilai Tambang Mineral Logam di Indonesia (Suatu Kajian terhadap Upaya Konservasi Mineral)”. Makalah pada Prosiding Volume 6. Habashi, Fathi. Handbook of Extractive Metallurgy volume 2. 1997. John wiley VHC: Germany Andy Yahya. 2014. Asal Pasir Besi. (online) http://www.andyyahya.com/2014/02/pasir-besi-di-indonesia- dari-genesa.html. Diakses tanggal 2 Desember 2015 pukul 20.36 Andika, Fery, Yuda D. Putra, Birgita Laksmi, Pingkan Jessica, Dilla Arta, Jovi Prisila, Petra Ardianta dan Bagus. 2013. Klayar Coast of Pacitan Regency : The Potential Attraction of World Class Geopark. (online) https://gprgindonesia.wordpress.com/2013/07/26/klayar-coast-of-pacitan-regency-the-potential-attraction-of- world-class-geopark/ diakses tanggal 8 Desember 2015 pukul 18:38 Gunawan, Zaki, dkk 2013 Pengolahan Besi Indonesia. Universitas Agung Tirtayasa (online) http://www.slideshare.net/mandez/tugas-makalah-pengolahan-besi diakses tanggal 11 Desember 2015 pukul 19:44 Slide Profil Industri Baja, Kementrian Perindustrian Republik Indonesia. Media Tentang Tambang Pasir Besi di Flores, Kompilasi berita Media oleh HH Buku Panduan Ekskusi Tasikmalaya Genesa Bahan Galian 2015 Materi kuliah Teknik Eksplorasi TA (3112) Materi kuliah Genesa Bahan Galian TA (3101) Slide Pengolahan Pasir Besi Teknik Pertambangan Univesitas Nusa Cendana 21 Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015

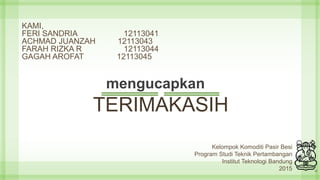

- 22. TERIMAKASIH KAMI, FERI SANDRIA 12113041 ACHMADJUANZAH 12113043 FARAH RIZKA R 12113044 GAGAH AROFAT 12113045 22 Kelompok Komoditi Pasir Besi Program Studi Teknik Pertambangan Institut Teknologi Bandung 2015 mengucapkan
Editor's Notes
- #5 air tanah Gunung. Fuji mengandung konsentrasi yang sangat tinggi dari vanadium-hingga 150 ppb. Vanadium ini dilarutkan dari basal dengan air tanah. Isi vanadium di Mt. Fuji menjadi lebih tinggi di tempat-tempat dekat puncak dan lebih dalam di tanah sumber ; www.greatmining.com/vanadium.html Kemudian ditambahkan besi untuk membentuk baja yang snagat keras digunakan pada bagian mesin dan poros mesin
- #19 During inner-harbor dredging, the small dredge "Squirt" utilizes a suction head, which is assisted by a rotating cutter that excavates the sediment
