グラフ構造のデータモデルをPower BIで可視化してみた

2018/06/02 Power BI 勉強会@東京#8 ハッシュタグ : #PBIJB
グラフ構造のデータモデルを
Power BIで可視化してみた
@kuwazzy

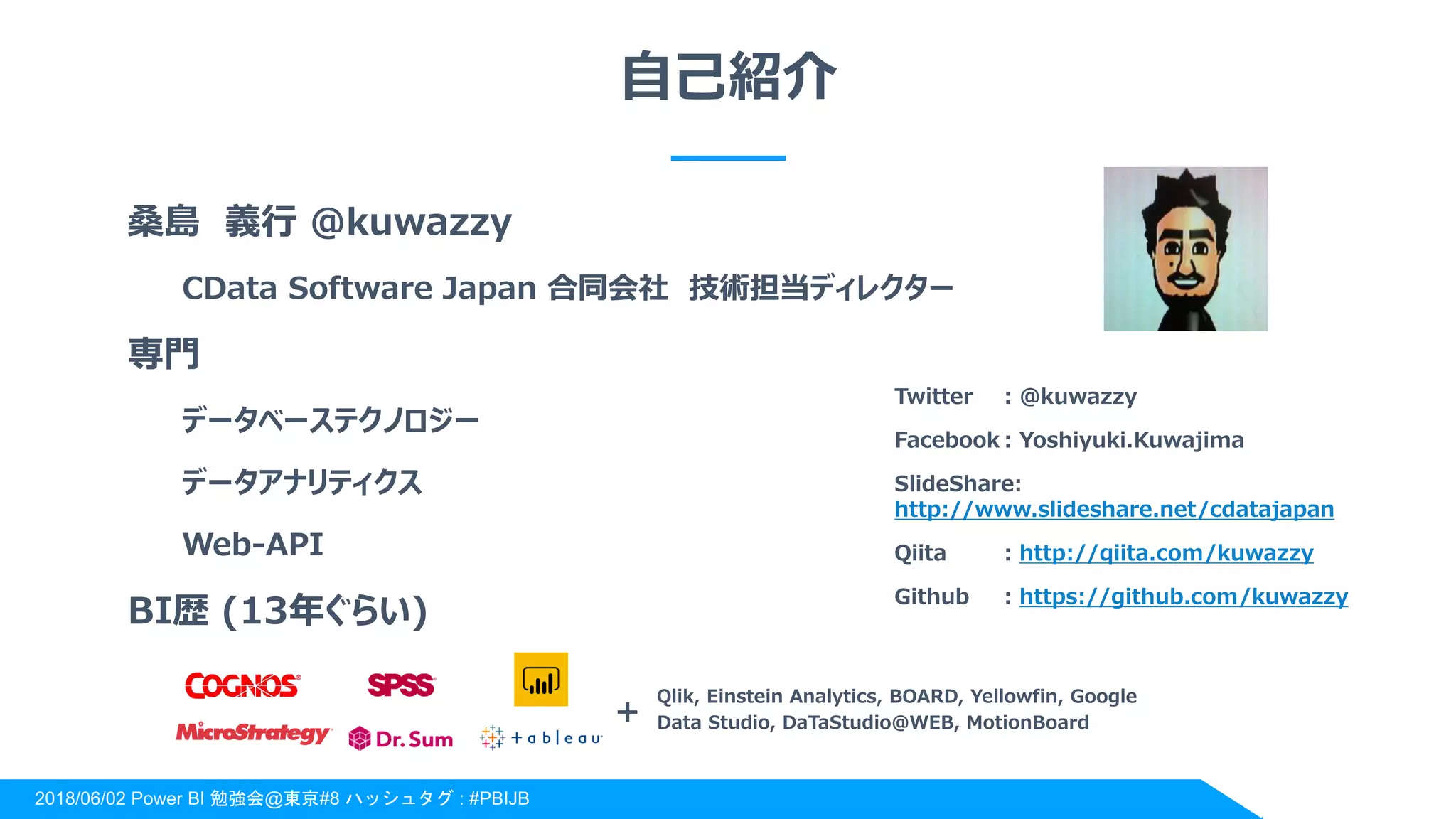

自己紹介
桑島義行 @kuwazzy
CData Software Japan 合同会社技術担当ディレクター
専門
データベーステクノロジー
データアナリティクス
Web-API
BI歴 (13年ぐらい)
Twitter : @kuwazzy
Facebook : Yoshiyuki.Kuwajima
SlideShare:
http://www.slideshare.net/cdatajapan
Qiita : http://qiita.com/kuwazzy
Github : https://github.com/kuwazzy
Qlik, Einstein Analytics, BOARD, Yellowfin, Google
Data Studio, DaTaStudio@WEB, MotionBoard＋

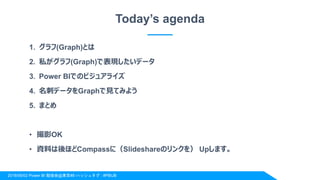

Today’s agenda
1. グラフ(Graph)とは
2. 私がグラフ(Graph)で表現したいデータ
3. Power BIでのビジュアライズ
4. 名刺データをGraphで見てみよう
5. まとめ
• 撮影OK
• 資料は後ほどCompassに（Slideshareのリンクを） Upします。

グラフ(Graph)とは

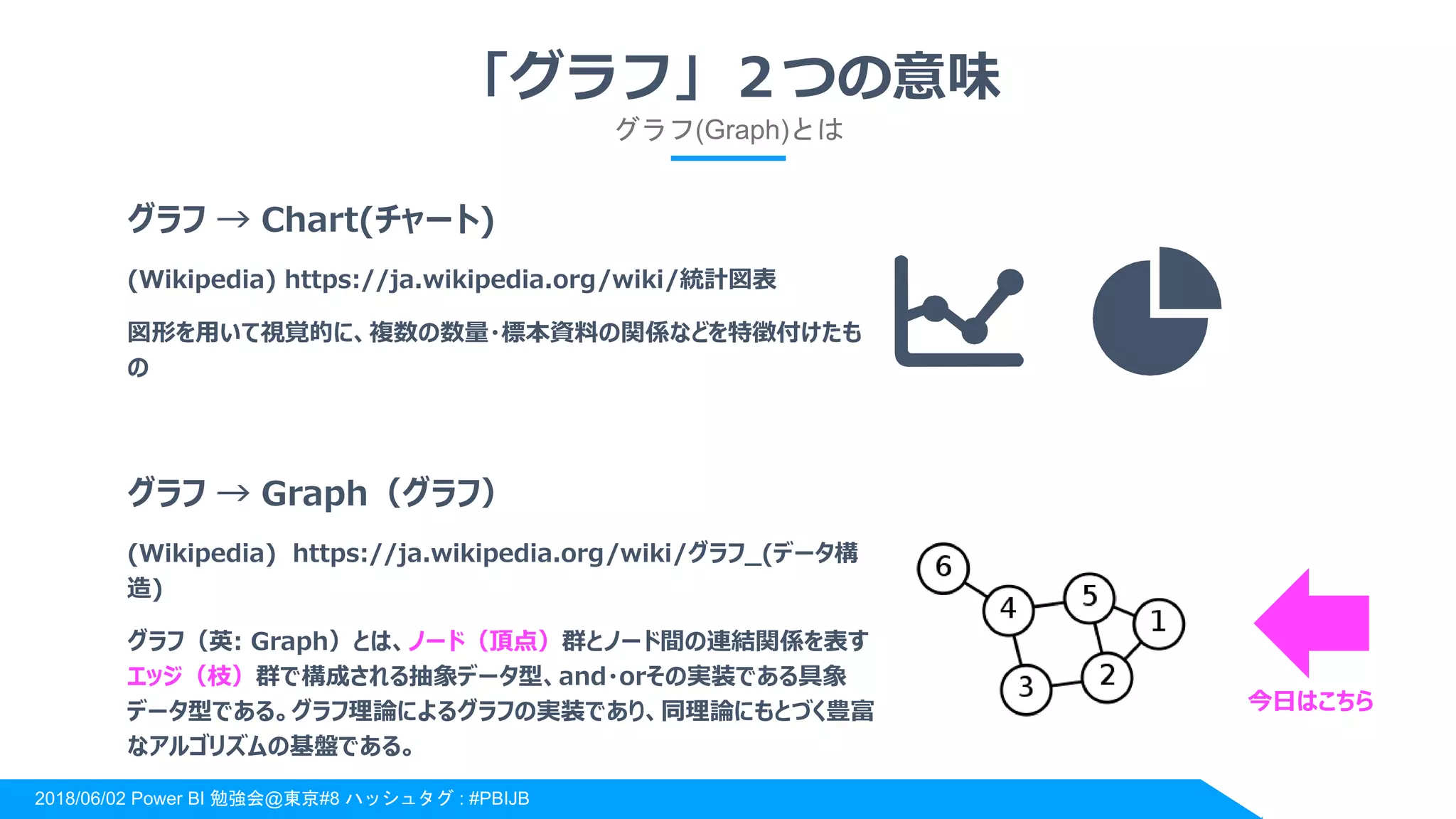

「グラフ」２つの意味
グラフ → Chart(チャート)
(Wikipedia) https://ja.wikipedia.org/wiki/統計図表
図形を用いて視覚的に、複数の数量・標本資料の関係などを特徴付けたも
の
グラフ → Graph（グラフ）
(Wikipedia) https://ja.wikipedia.org/wiki/グラフ_(データ構
造)
グラフ（英: Graph）とは、ノード（頂点）群とノード間の連結関係を表す
エッジ（枝）群で構成される抽象データ型、and・orその実装である具象
データ型である。グラフ理論によるグラフの実装であり、同理論にもとづく豊富
なアルゴリズムの基盤である。
今日はこちら

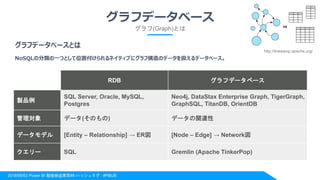

グラフデータベース
グラフデータベースとは
NoSQLの分類の一つとして位置付けられるネイティブにグラフ構造のデータを扱えるデータベース。
RDB グラフデータベース
製品例
SQL Server, Oracle, MySQL,
Postgres
Neo4j, DataStax Enterprise Graph, TigerGraph,
GraphSQL, TitanDB, OrientDB
管理対象データ(そのもの) データの関連性
データモデル [Entity – Relationship] → ER図 [Node – Edge] → Network図
クエリー SQL Gremlin (Apache TinkerPop)
http://tinkerpop.apache.org/

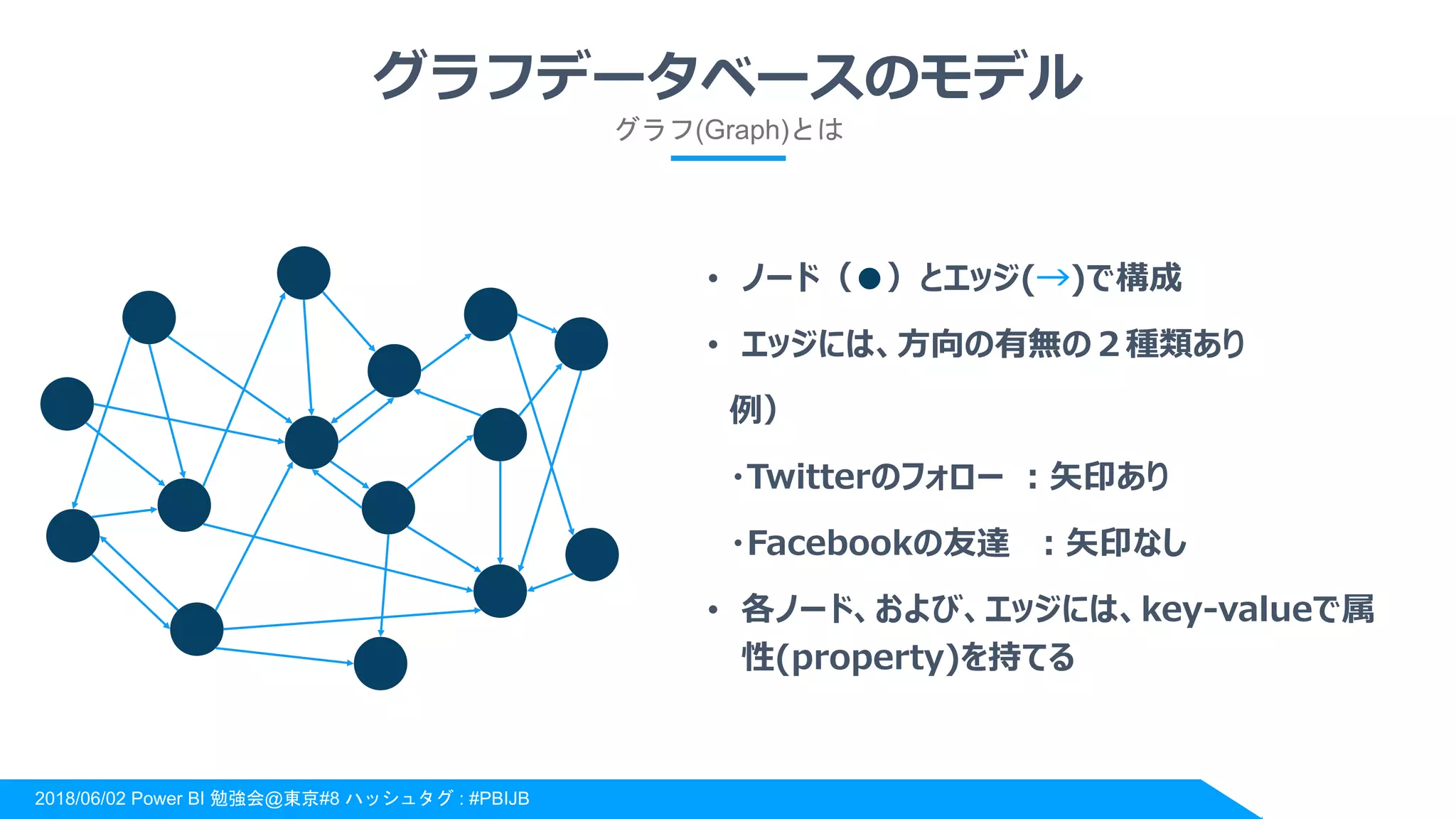

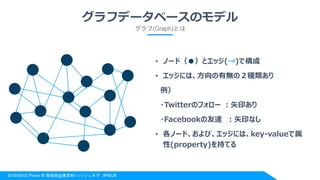

グラフデータベースのモデル
• ノード（●）とエッジ(→)で構成
• エッジには、方向の有無の２種類あり
例）
・Twitterのフォロー：矢印あり
・Facebookの友達：矢印なし
• 各ノード、および、エッジには、key-valueで属
性(property)を持てる

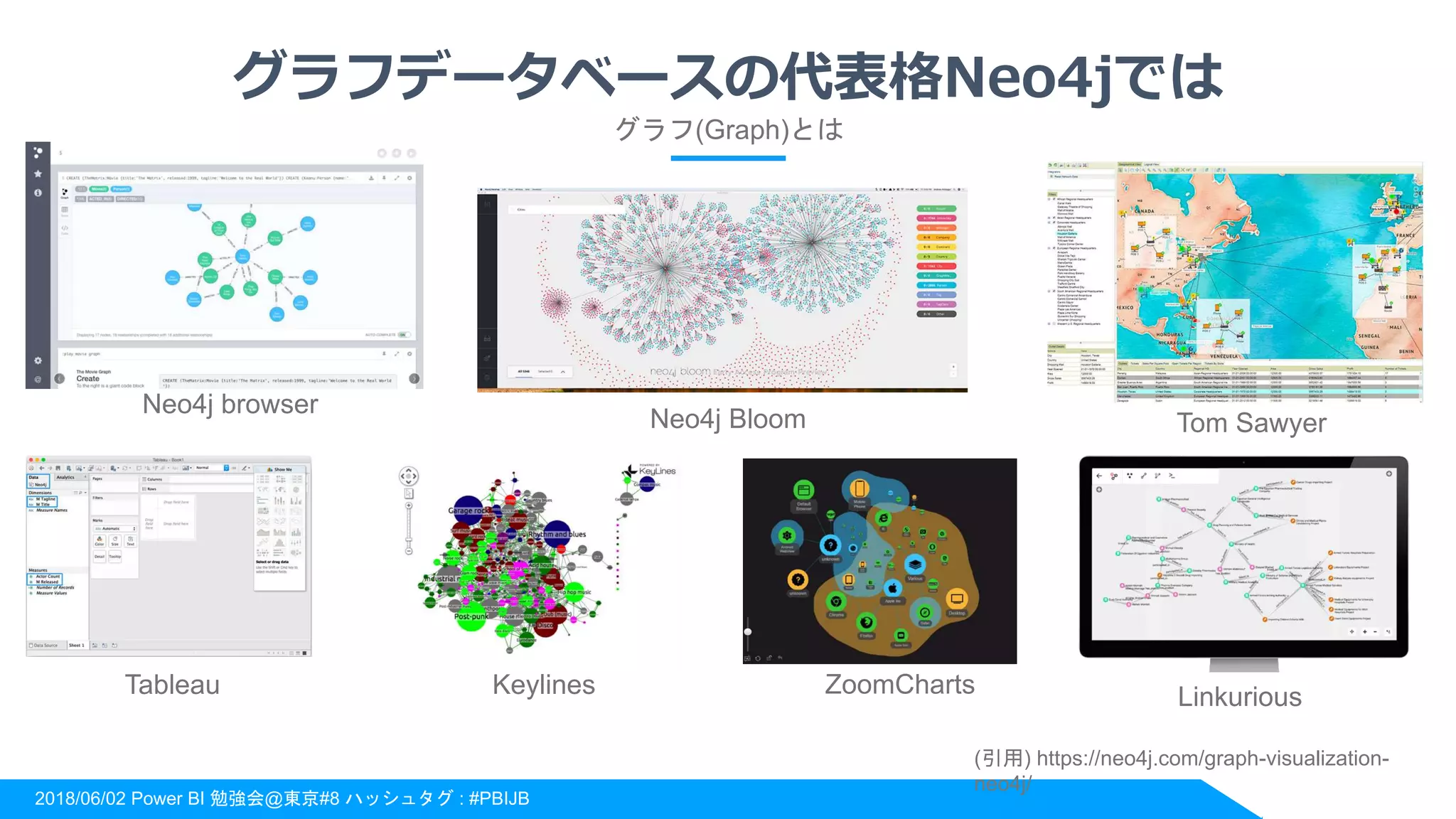

グラフデータベースの代表格Neo4jでは
(引用) https://neo4j.com/graph-visualization-
neo4j/
Neo4j browser
Neo4j Bloom Tom Sawyer
Tableau LinkuriousKeylines ZoomCharts

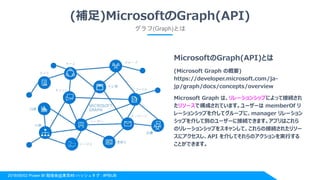

(補足)MicrosoftのGraph(API)
MicrosoftのGraph(API)とは
(Microsoft Graph の概要)
https://developer.microsoft.com/ja-
jp/graph/docs/concepts/overview
Microsoft Graph は、リレーションシップによって接続され
たリソースで構成されています。ユーザーは memberOf リ
レーションシップを介してグループに、manager リレーション
シップを介して別のユーザーに接続できます。アプリはこれら
のリレーションシップをスキャンして、これらの接続されたリソー
スにアクセスし、API を介してそれらのアクションを実行する
ことができます。

グラフデータベースのクエリー
ku
A
B
C
D
E
g.V().has("name",”@kuwazzy").
out(”follow")
out(”follow")
values("name")
Gremlin (Apache TinkerPop)
http://tinkerpop.apache.org/
“kuwazzy”のフォロワーのフォロワーを検索

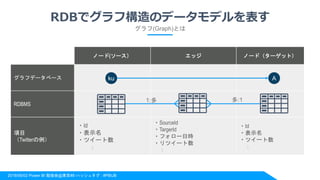

ノード(ソース）エッジノード（ターゲット）
グラフデータベース
RDBMS
項目
（Twitterの例）
・Id
・表示名
・ツイート数
：
・SourceId
・TargerId
・フォロー日時
・リツイート数
：
・Id
・表示名
・ツイート数
：
RDBでグラフ構造のデータモデルを表す
ku A
1:多多:1

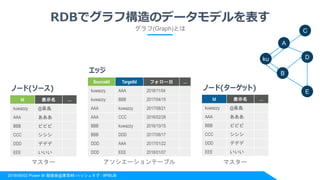

RDBでグラフ構造のデータモデルを表す
Id 表示名 …
kuwazzy @桑島
AAA あああ
BBB ビビビ
CCC シシシ
DDD デデデ
EEE いいい
ノード(ソース)
SourceId TargetId フォロー日 …
kuwazzy AAA 2018/11/04
kuwazzy BBB 2017/04/15
AAA kuwazzy 2017/08/21
AAA CCC 2016/02/28
BBB kuwazzy 2016/10/15
BBB DDD 2017/08/17
DDD AAA 2017/01/22
DDD EEE 2018/01/07
ku
A
B
C
D
E
エッジ
Id 表示名 …
kuwazzy @桑島
AAA あああ
BBB ビビビ
CCC シシシ
DDD デデデ
EEE いいい
ノード(ターゲット)
マスターマスターアソシエーションテーブル

SourceId TargetId フォロー日 …
kuwazzy AAA 2018/11/04
kuwazzy BBB 2017/04/15
AAA kuwazzy 2017/08/21
AAA CCC 2016/02/28
BBB kuwazzy 2016/10/15
BBB DDD 2017/08/17
DDD AAA 2017/01/22
DDD EEE 2018/01/07
RDBでのクエリー
select
TargetId
from
Follow T1
inner join
(
select
TargetId
from
Follow
where
SourceId=”kuwazzy"
) T2
on
T1.SourceId=T2. TargetId
SQL
“桑島義行”のフォロワーのフォロワーを検索
エッジ:フォロー ku
A
B
C
D
E

私がグラフ(Graph)で表現したいビジュアライズ

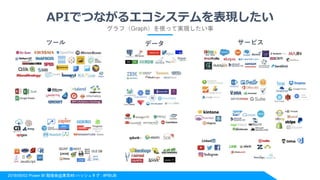

APIでつながるエコシステムを表現したい
グラフ（Graph）を使って実現したい事

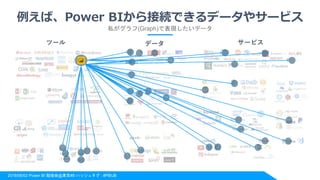

例えば、Power BIから接続できるデータやサービス
私がグラフ(Graph)で表現したいデータ

Salesforceのデータを取り込めるツールは？

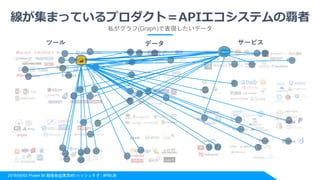

線が集まっているプロダクト＝APIエコシステムの覇者

Power BIでのビジュアライズ

どこからデータを持ってくるかというと
https://pbiwebprod-docs.azurewebsites.net/ja-jp/documentation/powerbi-desktop-data-
sources/
Power BI のデータソース（繋がる先）の一覧

データの準備
Category Name Company
Countr
y
…
Analytics & BI Tableau Tableau US
Analytics & BI Power BI Microsoft US
: : : :
DBMS Google BigQuery Google US
DBMS Amazon Redshift Amzaon US
: : : :
CRM/SFA Salesforce Salesforce US
CRM/SFA DynamicsCRM Microsoft US
: : : :
ノード
SourceName TargetName Beta …
Tableau Google BigQuery
Tableau Amazon Redshift
Tableau Salesforce
Power BI Google BigQuery
Power BI Amazon Redshift
Power BI Salesforce
Power BI DynamicsCRM
: :
エッジ

Power BIでのデータモデル
ノード(ソース）エッジノード（ターゲット）
1:多多:1

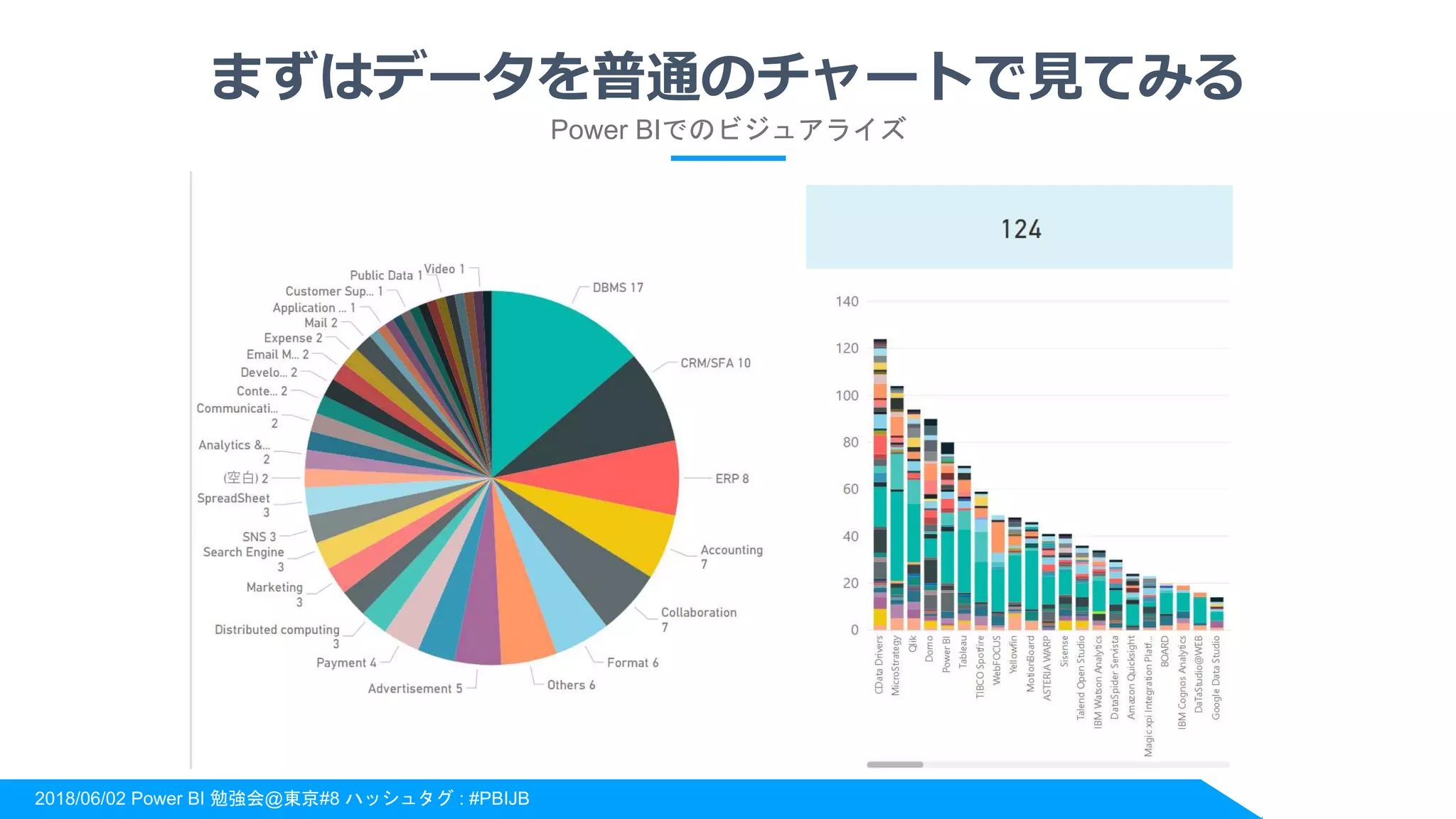

まずはデータを普通のチャートで見てみる

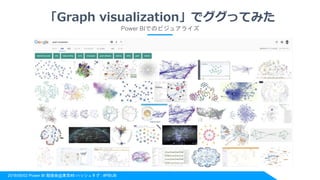

「Graph visualization」でググってみた

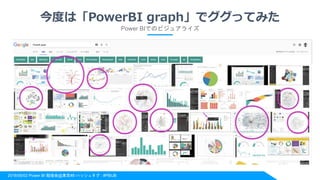

今度は「PowerBI graph」でググってみた

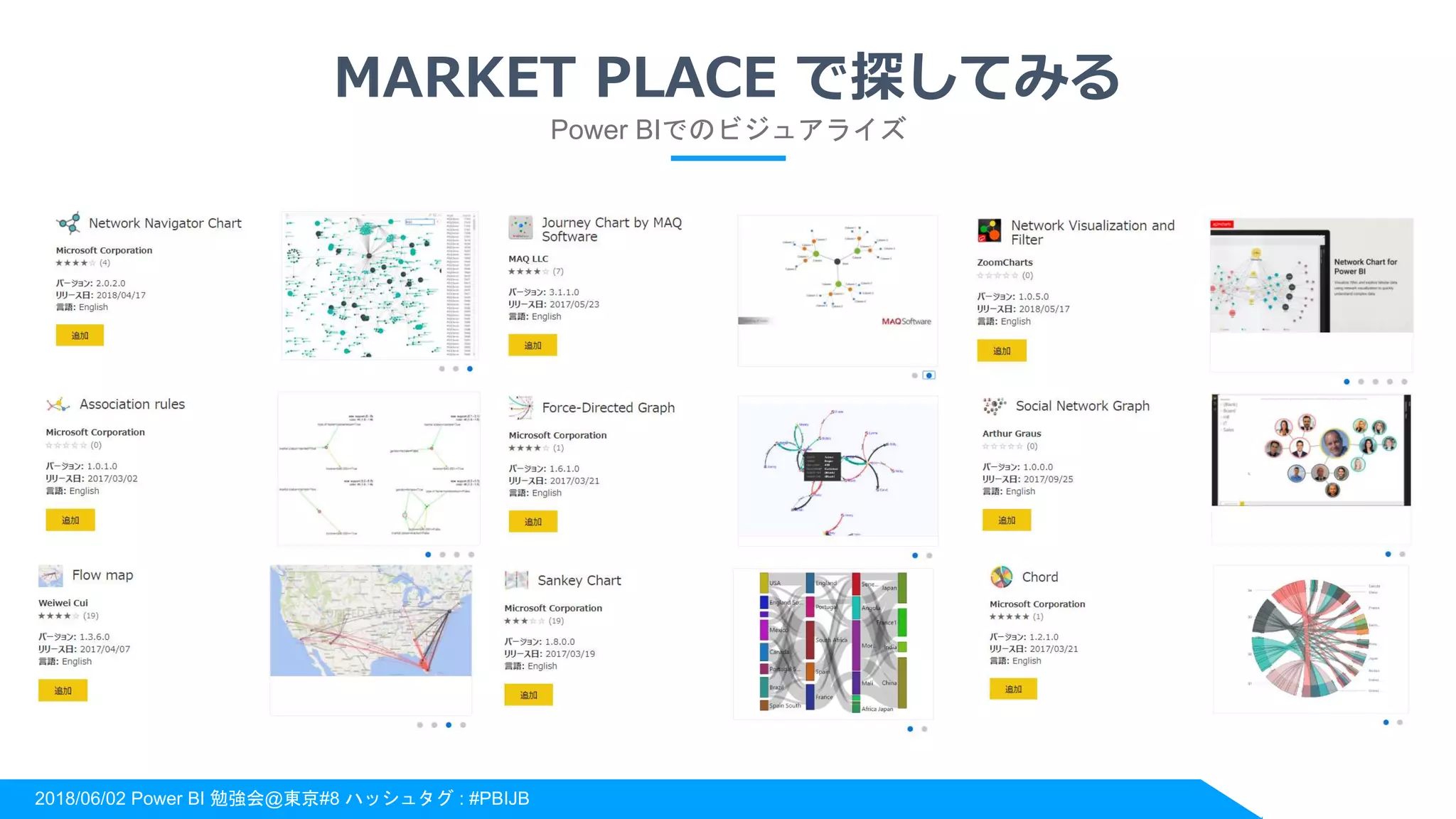

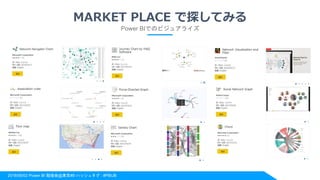

MARKET PLACE で探してみる

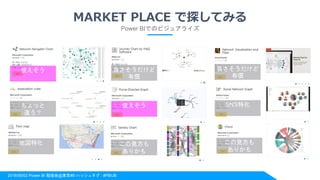

MARKET PLACE で探してみる
良さそうだけど
有償
良さそうだけど
有償
SNS特化使えそうちょっと
違う？
使えそう
地図特化この見方も
ありかも
この見方も
ありかも

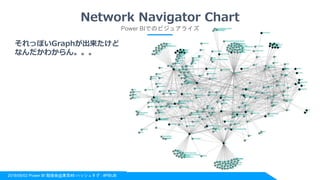

Network Navigator Chart
それっぽいGraphが出来たけど
なんだかわからん。。。

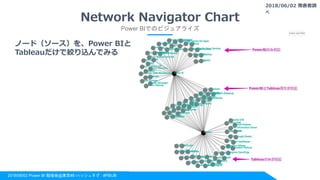

ノード（ソース）を、Power BIと
Tableauだけで絞り込んでみる
2018/06/02 発表者調
べ

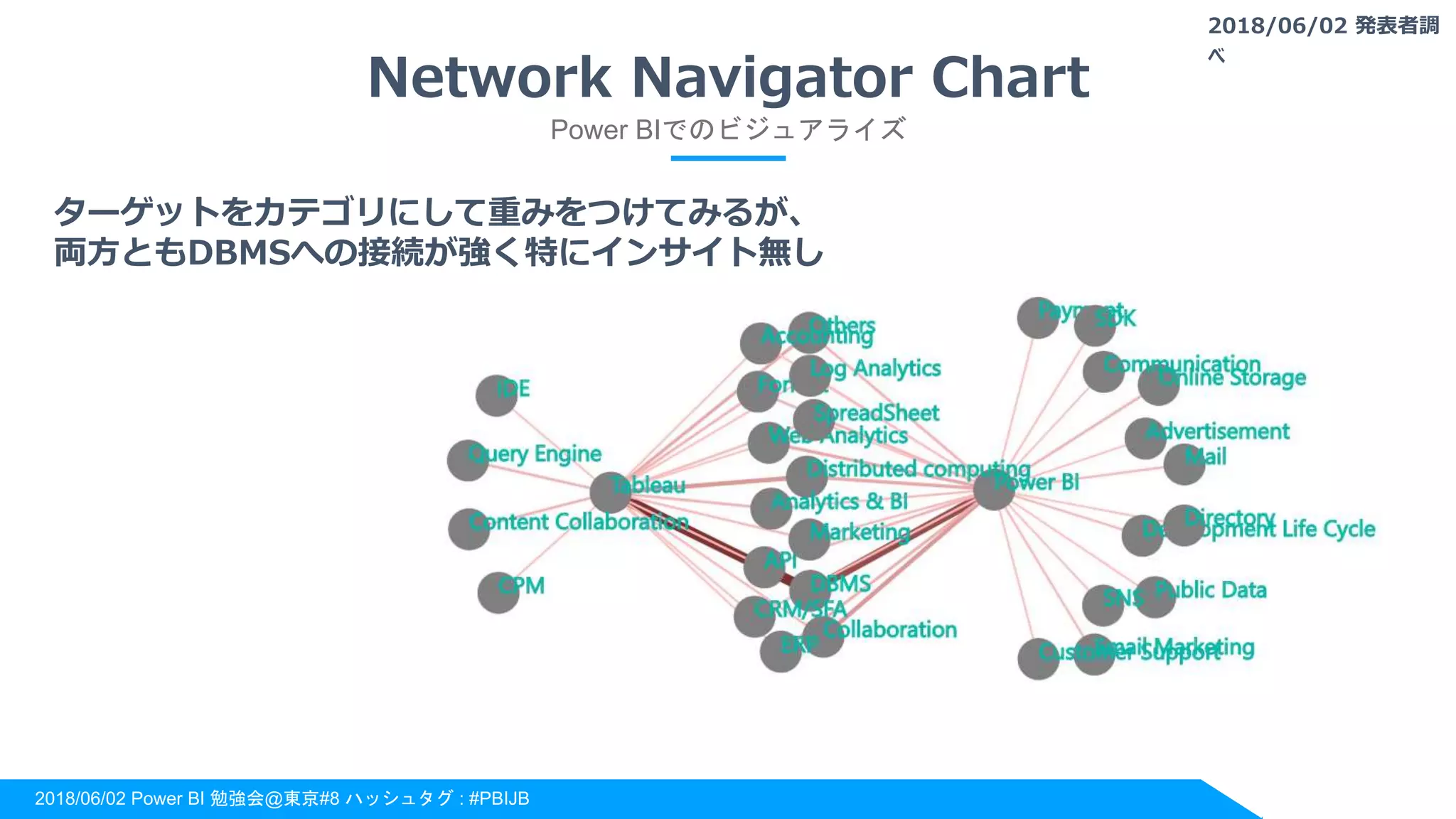

ターゲットをカテゴリにして重みをつけてみるが、
両方ともDBMSへの接続が強く特にインサイト無し
2018/06/02 発表者調
べ

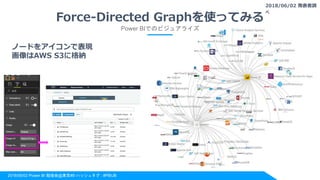

Force-Directed Graphを使ってみる
ノードをアイコンで表現
画像はAWS S3に格納
2018/06/02 発表者調
べ

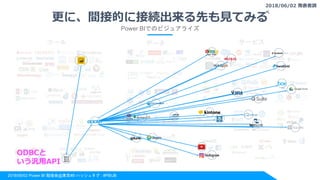

更に、間接的に接続出来る先も見てみる
ODBCと
いう汎用API
2018/06/02 発表者調
べ

なぜこんなことをしているか
CData Software
=SaasやNoSQL
のODBCドライバ
屋さん

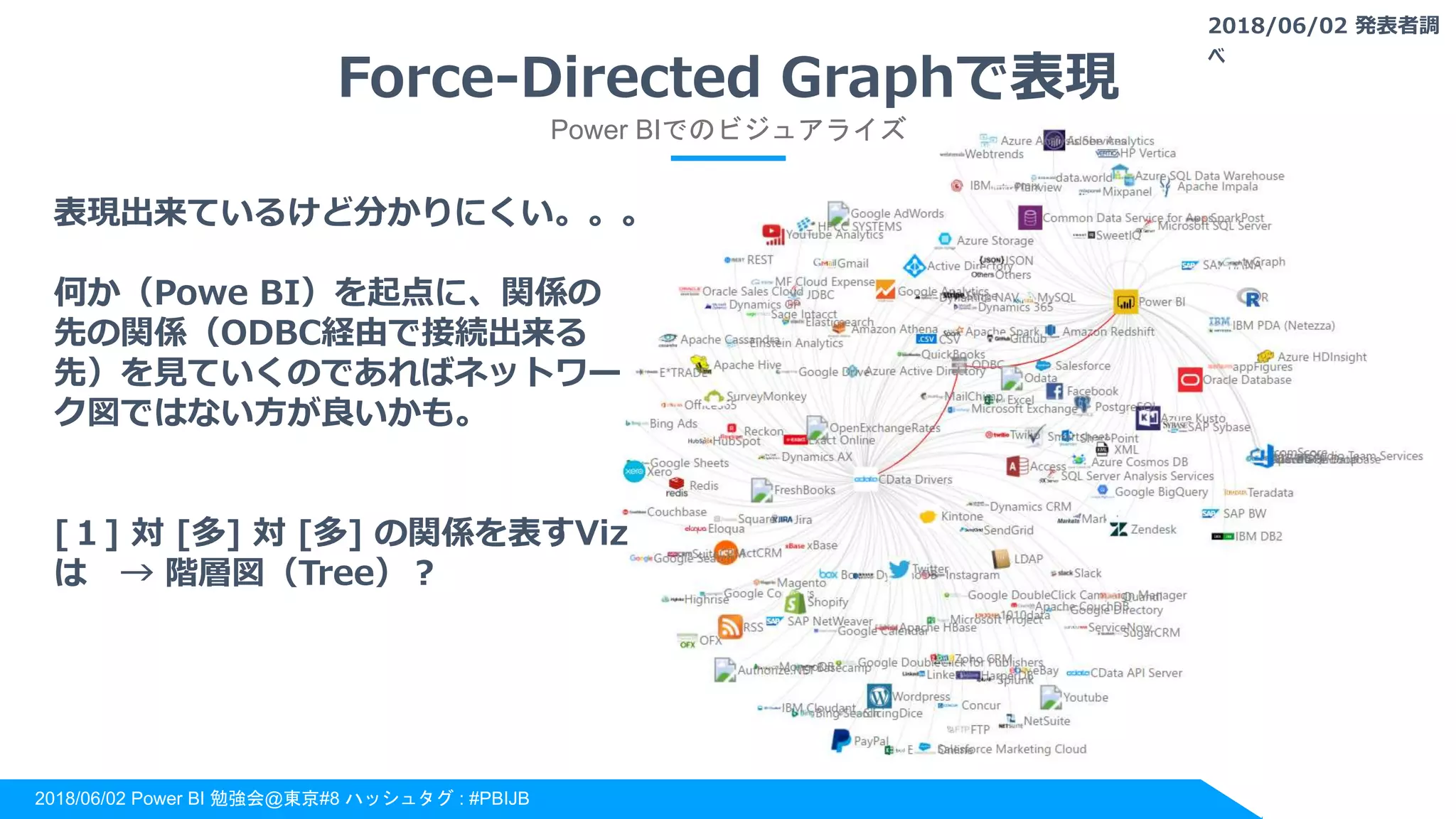

Force-Directed Graphで表現
表現出来ているけど分かりにくい。。。
何か（Powe BI）を起点に、関係の
先の関係（ODBC経由で接続出来る
先）を見ていくのであればネットワー
ク図ではない方が良いかも。
[１] 対 [多] 対 [多] の関係を表すViz
は → 階層図（Tree）？
2018/06/02 発表者調
べ

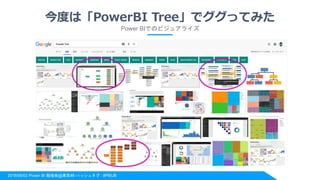

今度は「PowerBI Tree」でググってみた

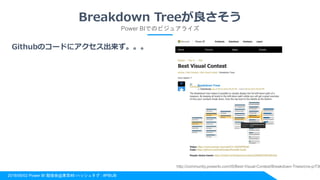

Breakdown Treeが良さそう
http://community.powerbi.com/t5/Best-Visual-Contest/Breakdown-Trees/cns-p/736
Githubのコードにアクセス出来ず。。。

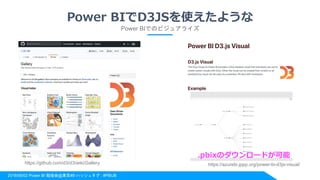

Power BIでD3JSを使えたような
https://azurebi.jppp.org/power-bi-d3js-visual/https://github.com/d3/d3/wiki/Gallery
.pbixのダウンロードが可能

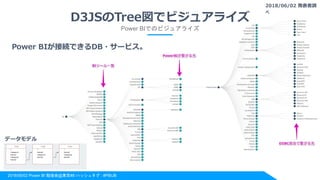

D3JSのTree図でビジュアライズ
Power BIが接続できるDB・サービス。
データモデル
2018/06/02 発表者調
べ

D3JSのTree図でビジュアライズ
Salesforceに接続できるツール。
2018/06/02 発表者調
べ

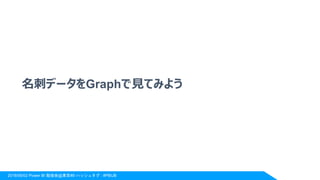

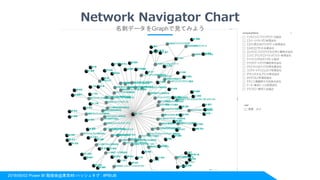

名刺データをGraphで見てみよう

データモデル
http://kageura.hatenadiary.jp/entry/sansanconnect
詳しくはこちら↓
(補足)本Vizで使用しているデータは、
リアルな名称ですがテストデータです。

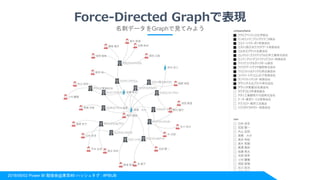

Force-Directed Graphで表現

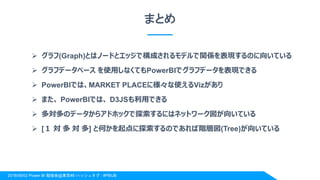

まとめ

まとめ
 グラフ(Graph)とはノードとエッジで構成されるモデルで関係を表現するのに向いている
 グラフデータベースを使用しなくてもPowerBIでグラフデータを表現できる
 PowerBIでは、MARKET PLACEに様々な使えるVizがあり
 また、 PowerBIでは、 D3JSも利用できる
 多対多のデータからアドホックで探索するにはネットワーク図が向いている
 [１対多対多] と何かを起点に探索するのであれば階層図(Tree)が向いている

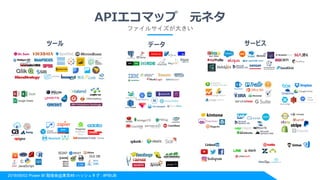

APIエコマップ元ネタ
ツールデータサービス
ファイルサイズが大きい
