PLAY WITH UEFI
                  @syuu1228




13年2月16日土曜日

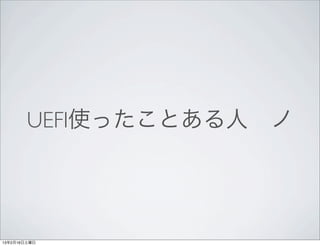

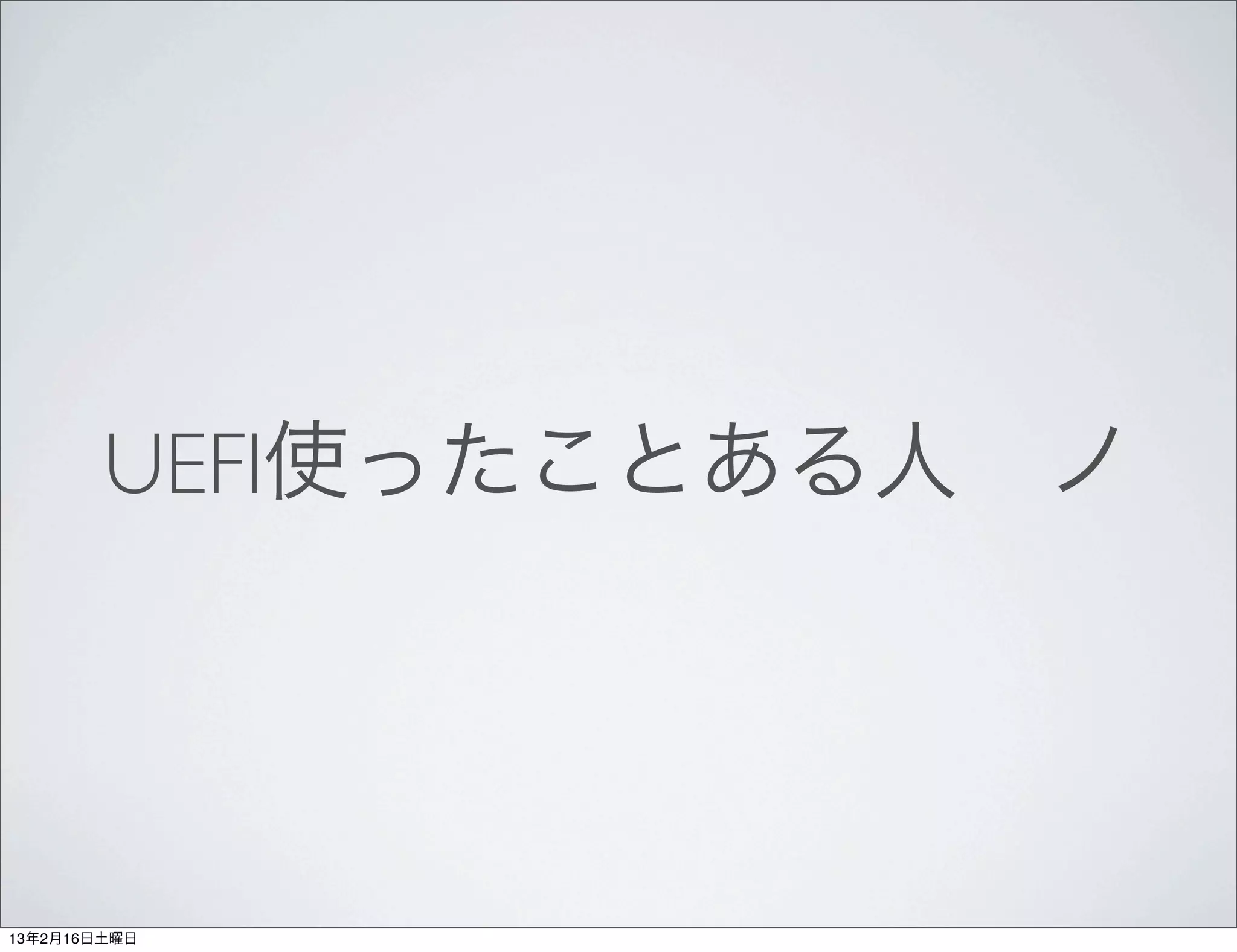

UEFI使ったことある人 ノ




13年2月16日土曜日

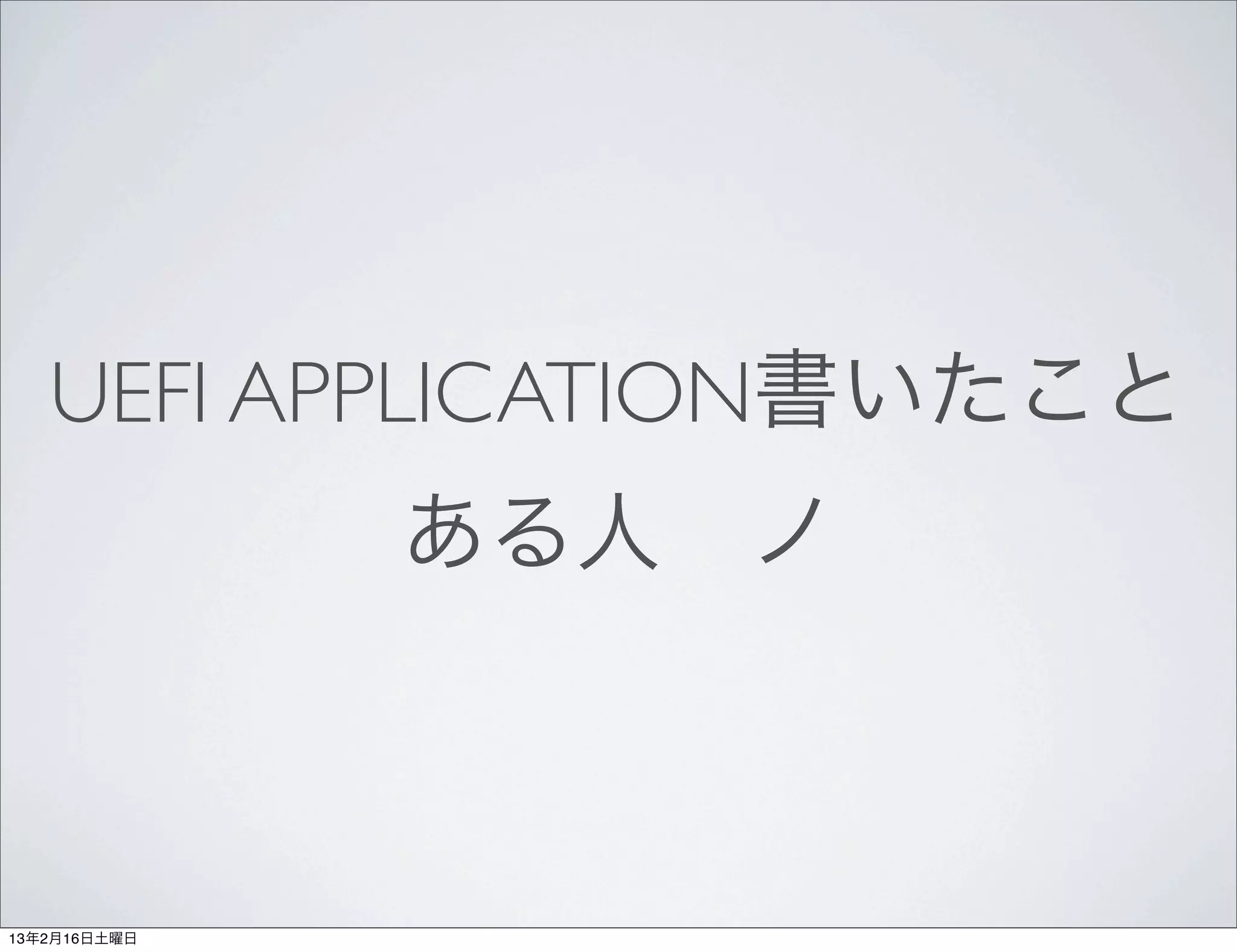

UEFI APPLICATION書いたこと
              ある人 ノ



13年2月16日土曜日

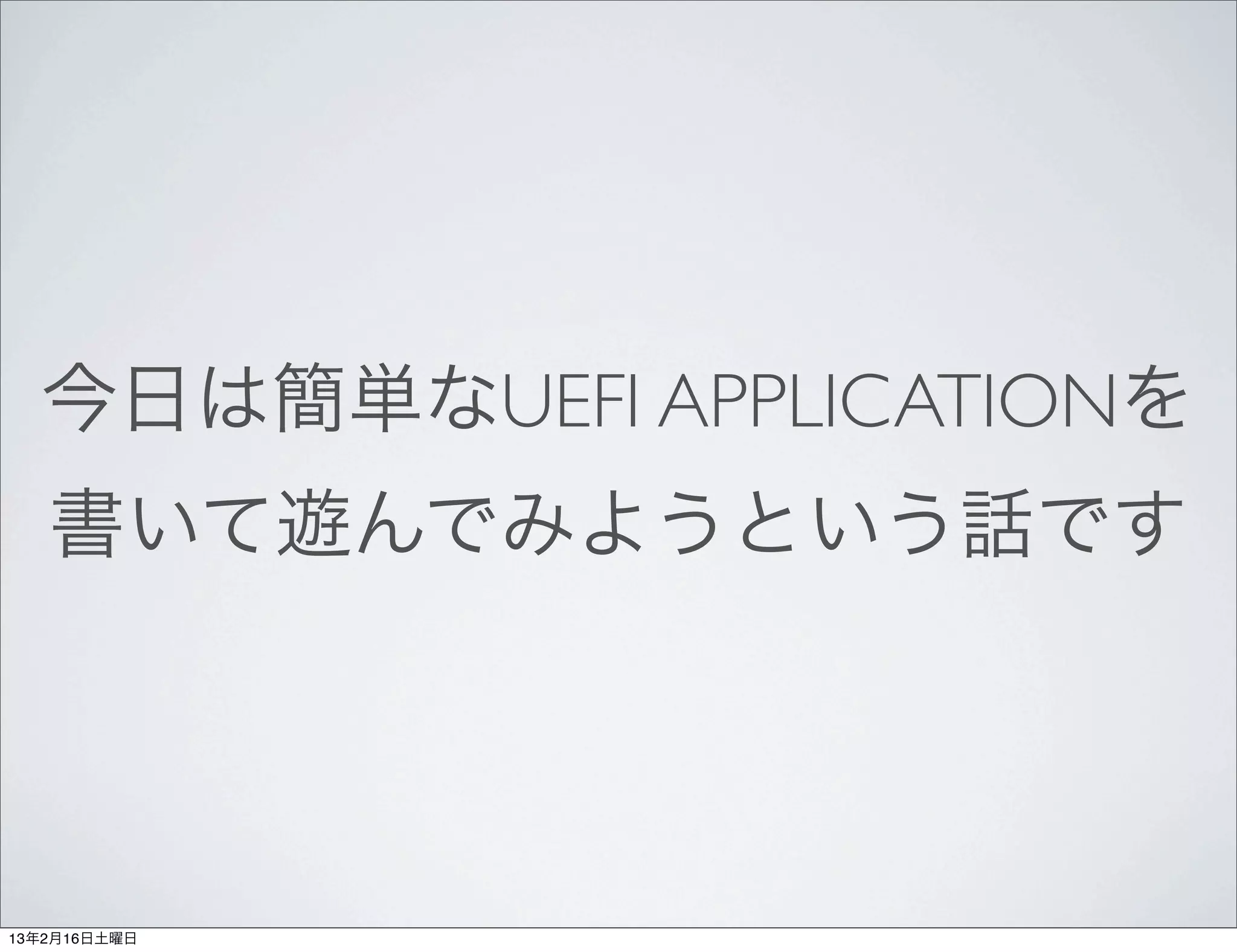

今日は簡単なUEFI APPLICATIONを
   書いて遊んでみようという話です




13年2月16日土曜日

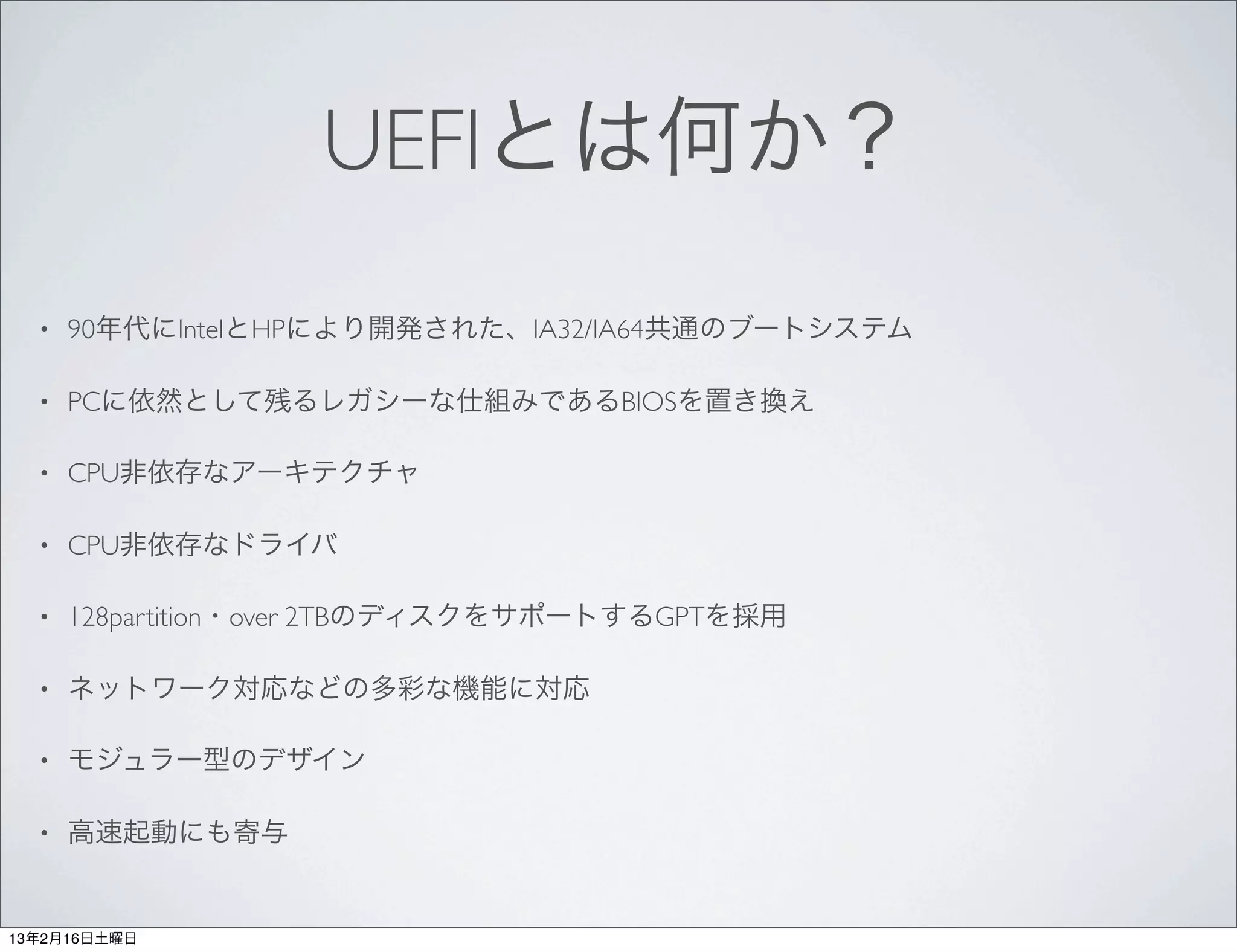

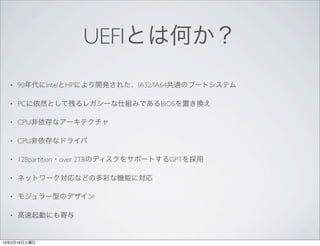

UEFIとは何か?
  •   90年代にIntelとHPにより開発された、IA32/IA64共通のブートシステム

  •   PCに依然として残るレガシーな仕組みであるBIOSを置き換え

  •   CPU非依存なアーキテクチャ

  •   CPU非依存なドライバ

  •   128partition・over 2TBのディスクをサポートするGPTを採用

  •   ネットワーク対応などの多彩な機能に対応

  •   モジュラー型のデザイン

  •   高速起動にも寄与


13年2月16日土曜日

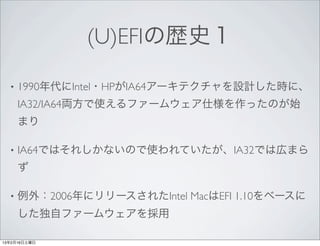

(U)EFIの歴史1

  •   1990年代にIntel・HPがIA64アーキテクチャを設計した時に、
      IA32/IA64両方で使えるファームウェア仕様を作ったのが始
      まり

  •   IA64ではそれしかないので使われていたが、IA32では広まら
      ず

  •   例外:2006年にリリースされたIntel MacはEFI 1.10をベースに
      した独自ファームウェアを採用

13年2月16日土曜日

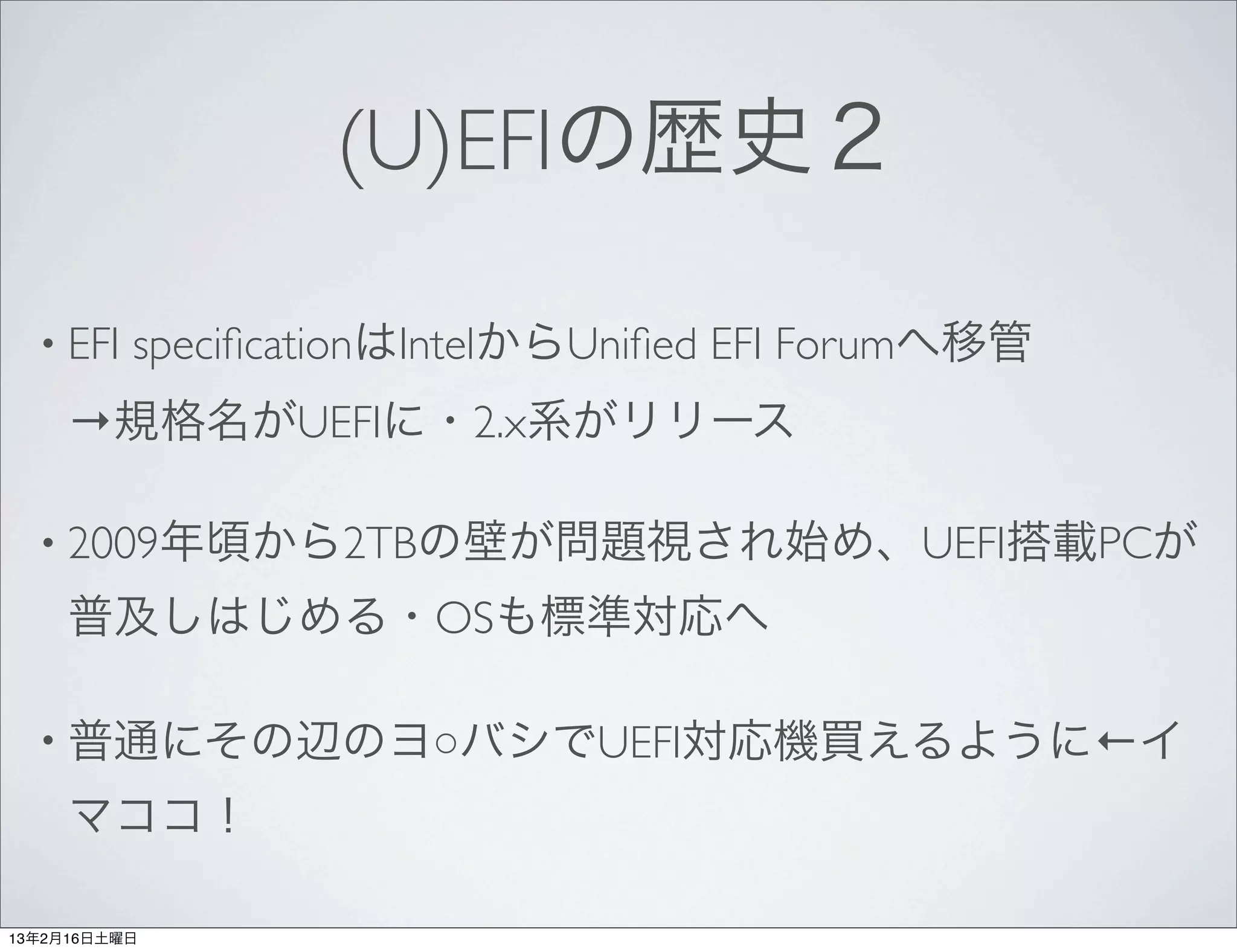

(U)EFIの歴史2

  • EFI   specificationはIntelからUnified EFI Forumへ移管
     →規格名がUEFIに・2.x系がリリース

  • 2009年頃から2TBの壁が問題視され始め、UEFI搭載PCが

     普及しはじめる・OSも標準対応へ

  • 普通にその辺のヨ○バシでUEFI対応機買えるように←イ

     マココ!

13年2月16日土曜日

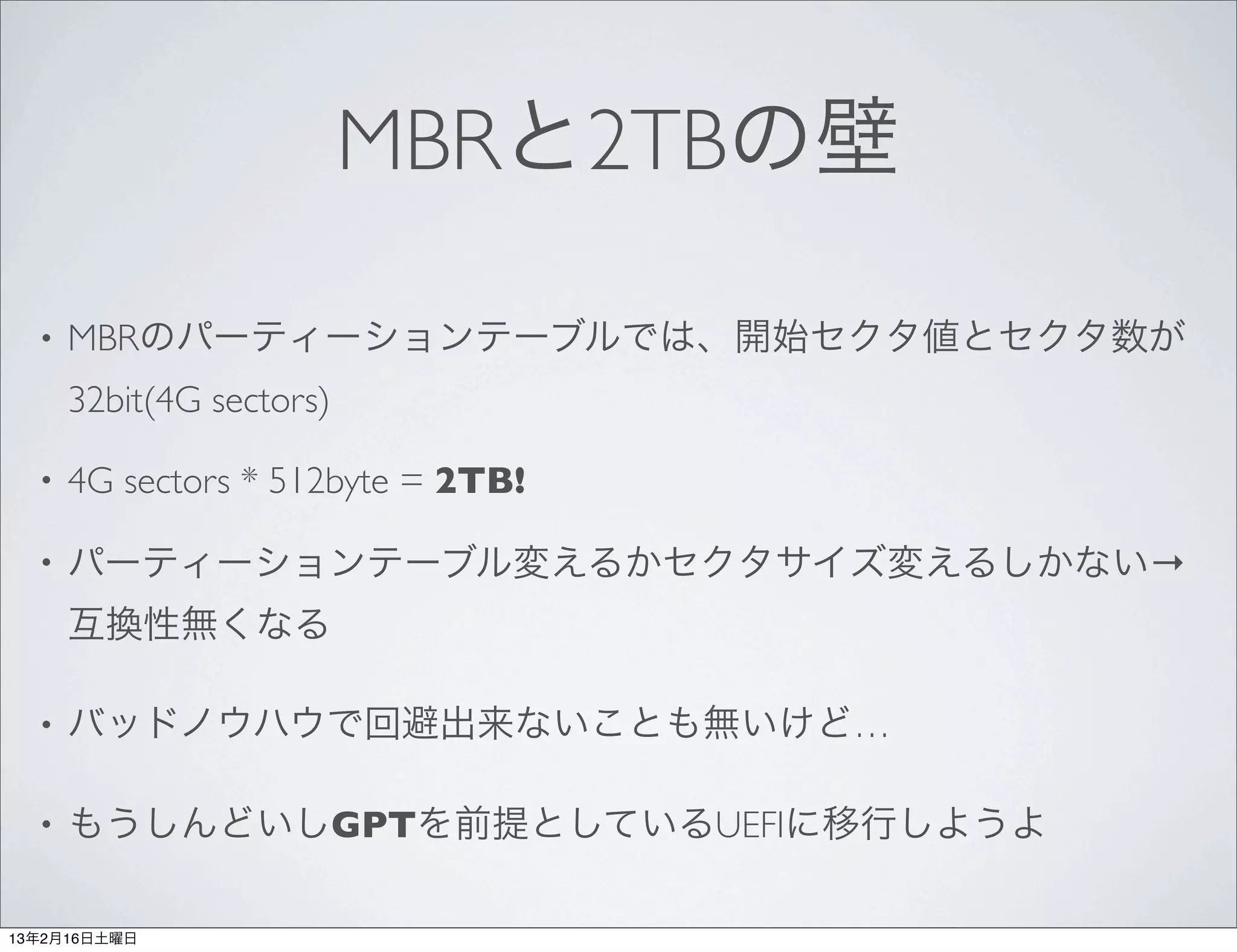

MBRと2TBの壁

  •   MBRのパーティーションテーブルでは、開始セクタ値とセクタ数が
      32bit(4G sectors)

  •   4G sectors * 512byte = 2TB!

  •   パーティーションテーブル変えるかセクタサイズ変えるしかない→
      互換性無くなる

  •   バッドノウハウで回避出来ないことも無いけど…

  •   もうしんどいしGPTを前提としているUEFIに移行しようよ

13年2月16日土曜日

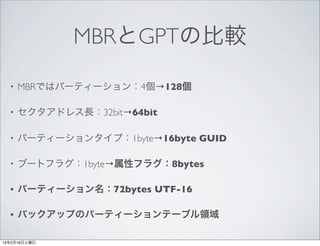

MBRとGPTの比較

  •   MBRではパーティーション:4個→128個

  •   セクタアドレス長:32bit→64bit

  •   パーティーションタイプ:1byte→16byte GUID

  •   ブートフラグ:1byte→属性フラグ:8bytes

  •   パーティーション名:72bytes UTF-16

  •   バックアップのパーティーションテーブル領域

13年2月16日土曜日

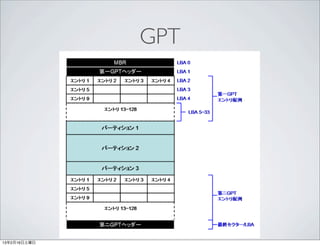

GPT




13年2月16日土曜日

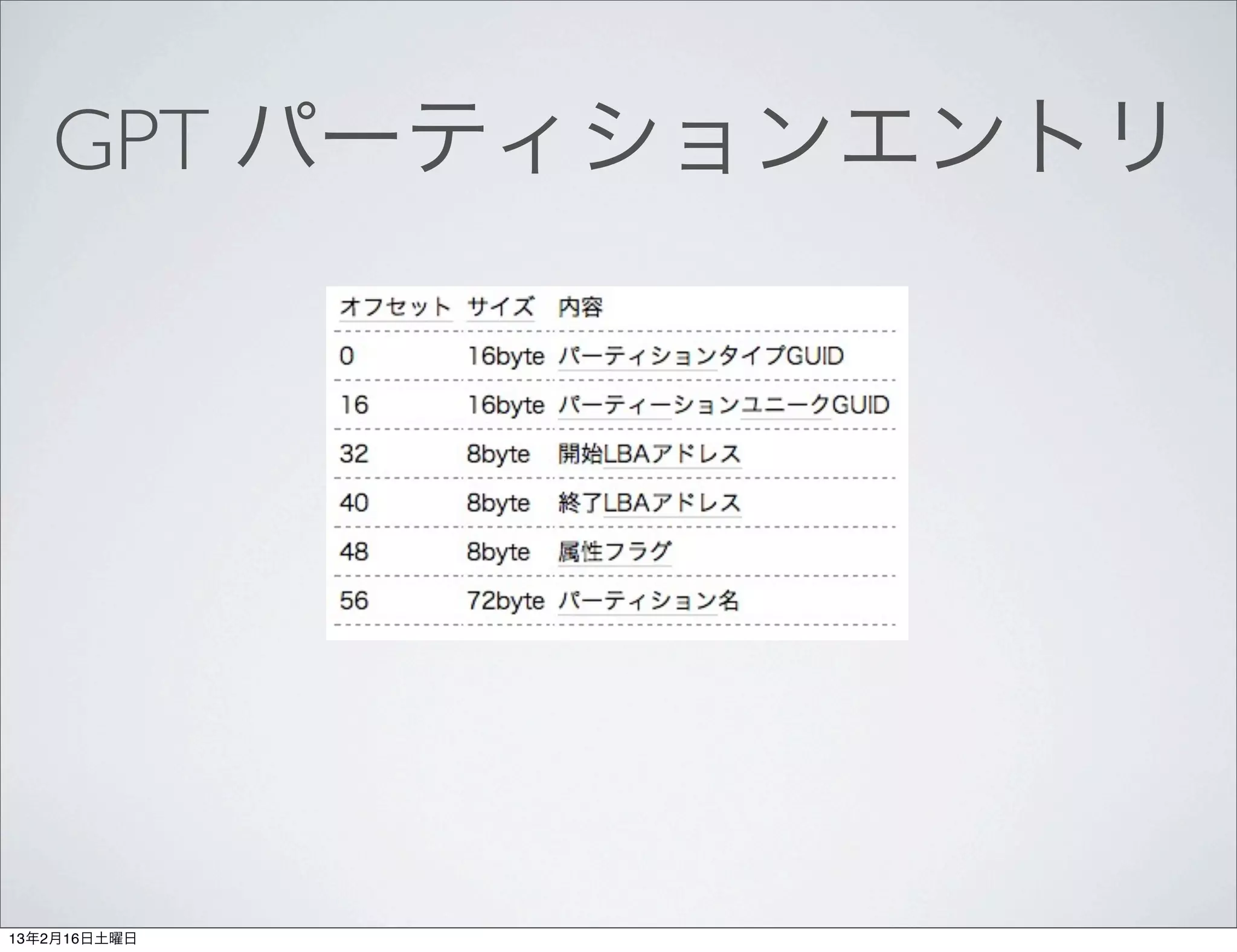

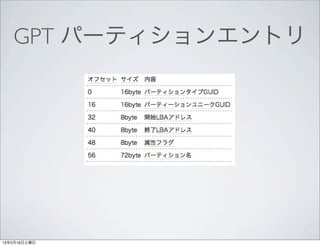

GPT パーティションエントリ




13年2月16日土曜日

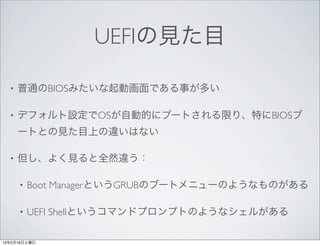

UEFIの見た目

  •   普通のBIOSみたいな起動画面である事が多い

  •   デフォルト設定でOSが自動的にブートされる限り、特にBIOSブ
      ートとの見た目上の違いはない

  •   但し、よく見ると全然違う:

      •   Boot ManagerというGRUBのブートメニューのようなものがある

      •   UEFI Shellというコマンドプロンプトのようなシェルがある

13年2月16日土曜日

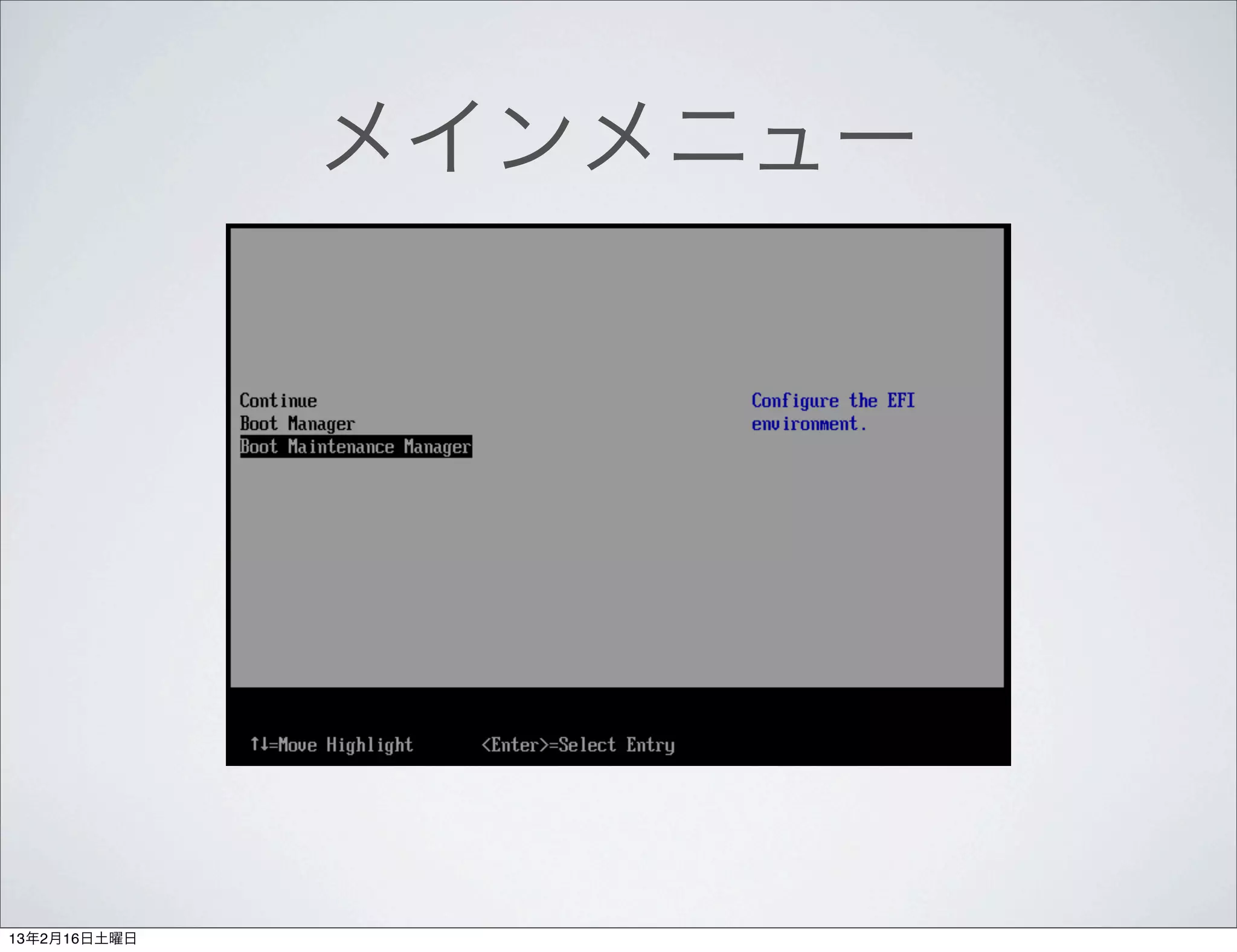

メインメニュー




13年2月16日土曜日

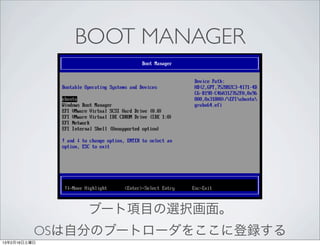

BOOT MANAGER




              ブート項目の選択画面。
          OSは自分のブートローダをここに登録する
13年2月16日土曜日

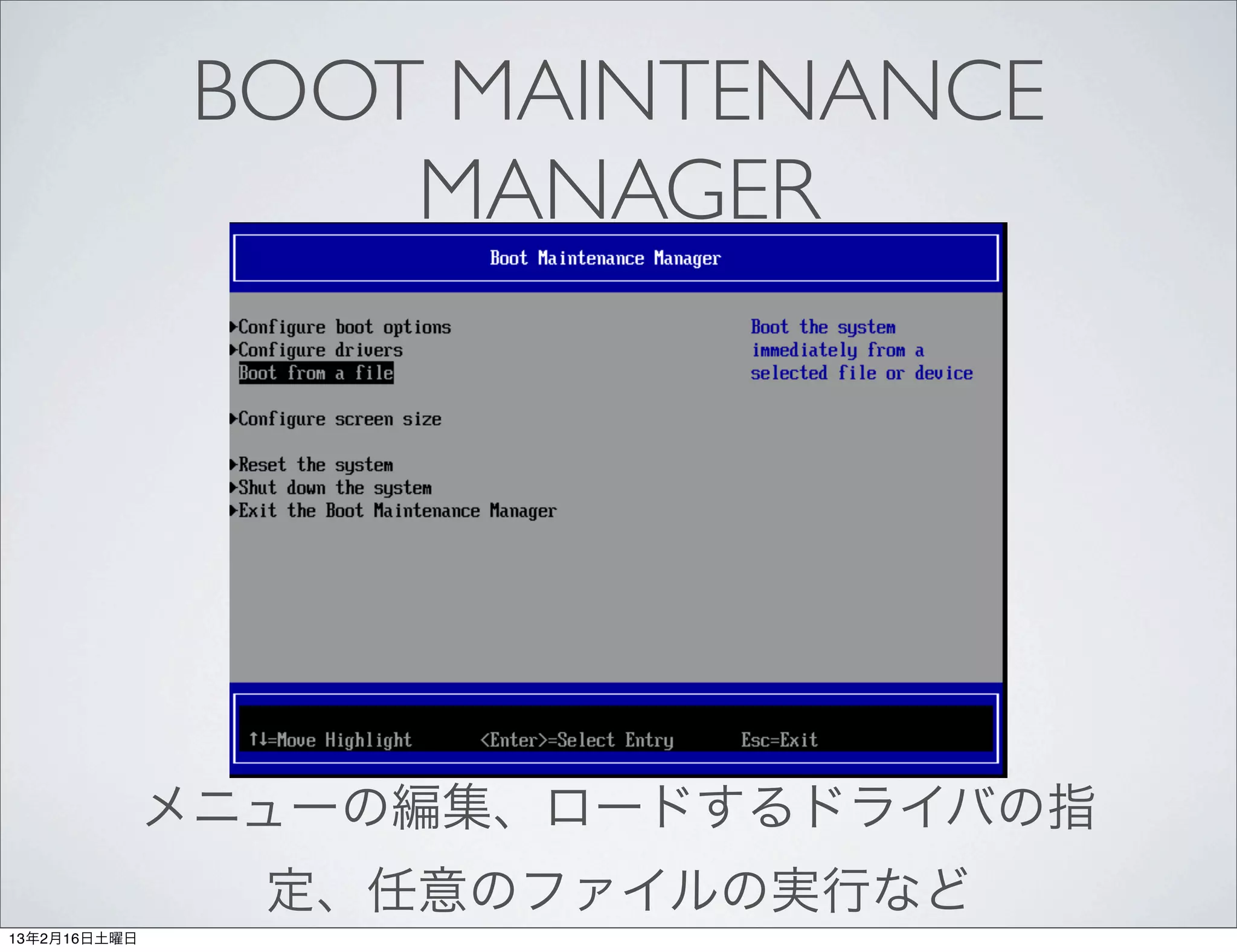

BOOT MAINTENANCE
                   MANAGER




              メニューの編集、ロードするドライバの指
                定、任意のファイルの実行など
13年2月16日土曜日

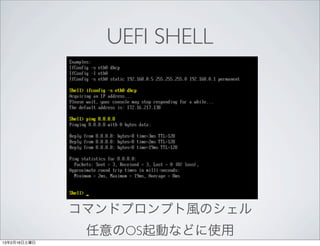

UEFI SHELL




              コマンドプロンプト風のシェル
               任意のOS起動などに使用
13年2月16日土曜日

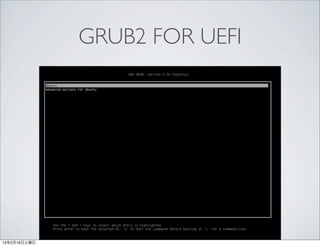

GRUB2 FOR UEFI




13年2月16日土曜日

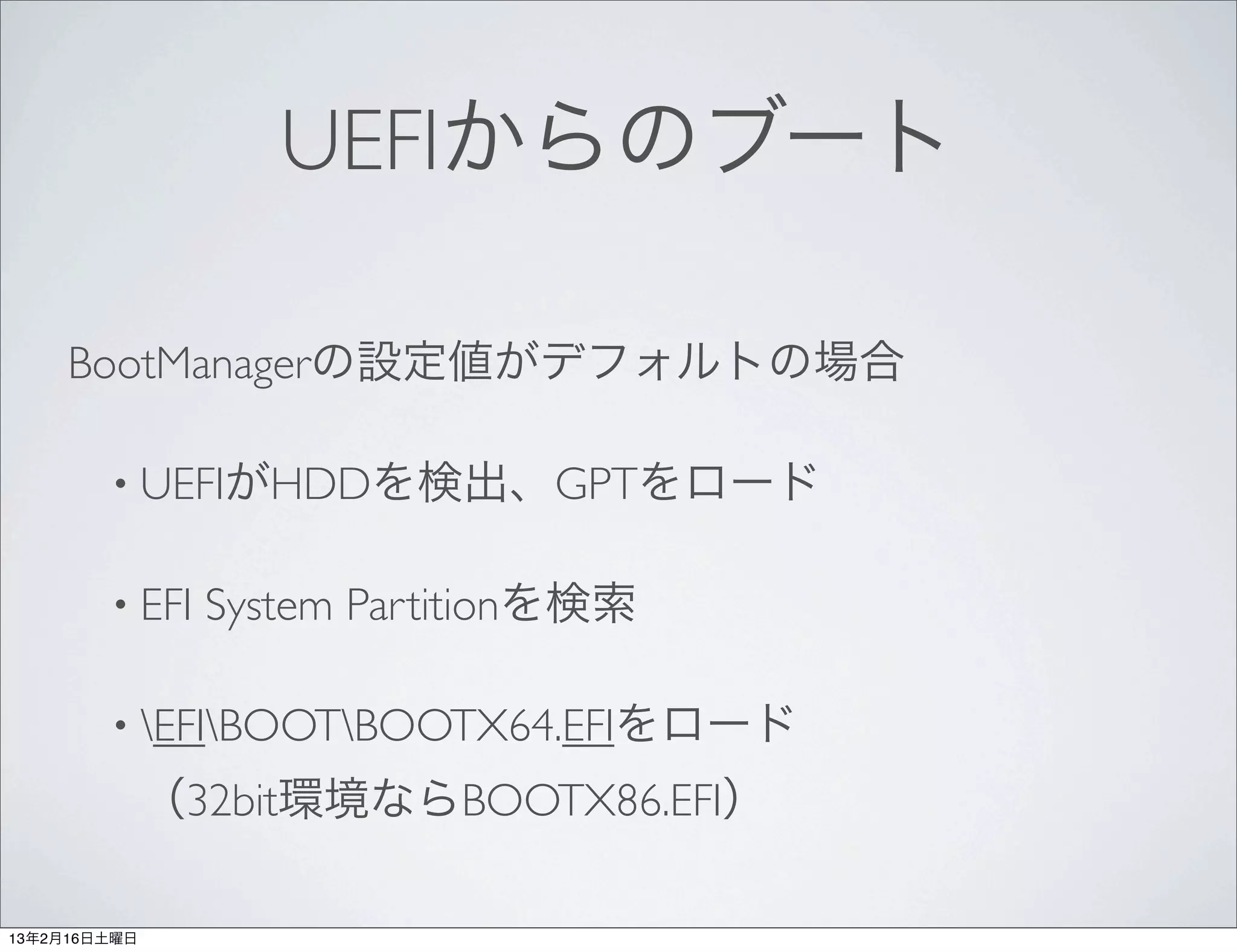

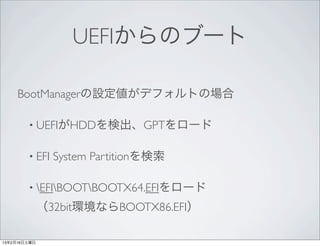

UEFIからのブート

     BootManagerの設定値がデフォルトの場合

        • UEFIがHDDを検出、GPTをロード


        • EFI   System Partitionを検索

        • EFIBOOTBOOTX64.EFIをロード

              (32bit環境ならBOOTX86.EFI)

13年2月16日土曜日
EFI SYSTEM PARTITION

  • パーティーションタイプGUIDがEFI    System Partitionな
     FATファイルシステム

  • GPTにブートセクタは無い


  • ここからUEFIアプリケーションをロードする事により

     起動


13年2月16日土曜日

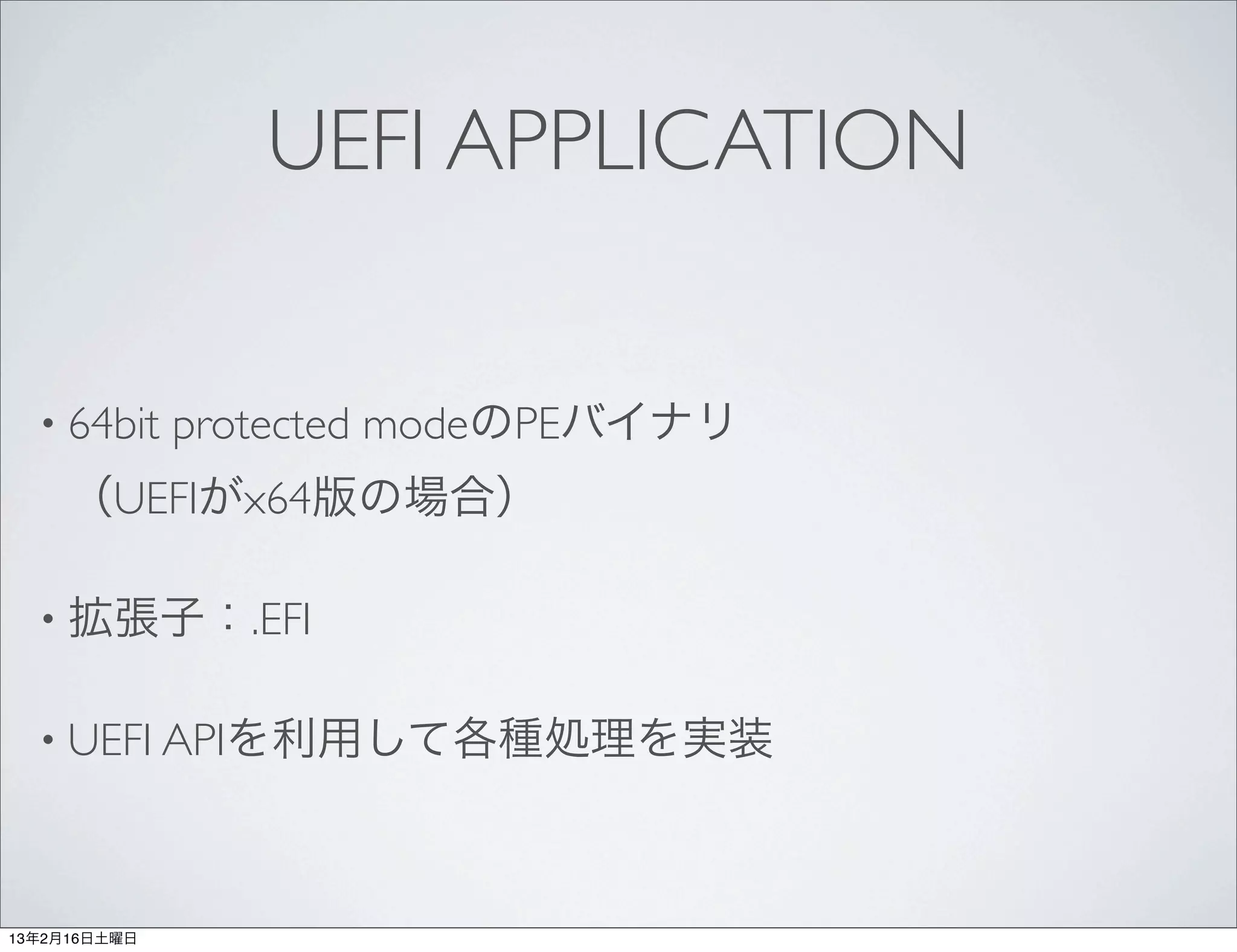

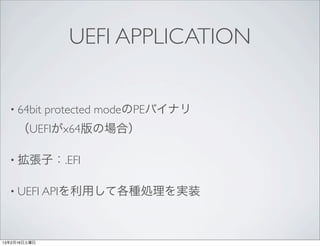

UEFI APPLICATION


  • 64bit     protected modeのPEバイナリ
     (UEFIがx64版の場合)

  • 拡張子:.EFI


  • UEFI APIを利用して各種処理を実装




13年2月16日土曜日

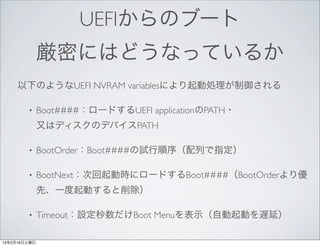

UEFIからのブート
              厳密にはどうなっているか
     以下のようなUEFI NVRAM variablesにより起動処理が制御される

        •     Boot####:ロードするUEFI applicationのPATH・
              又はディスクのデバイスPATH

        •     BootOrder:Boot####の試行順序(配列で指定)

        •     BootNext:次回起動時にロードするBoot####(BootOrderより優
              先、一度起動すると削除)

        •     Timeout:設定秒数だけBoot Menuを表示(自動起動を遅延)

13年2月16日土曜日

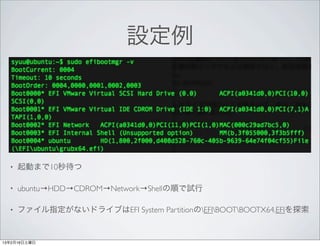

設定例




  •   起動まで10秒待つ

  •   ubuntu→HDD→CDROM→Network→Shellの順で試行

  •   ファイル指定がないドライブはEFI System PartitionのEFIBOOTBOOTX64.EFIを探索


13年2月16日土曜日

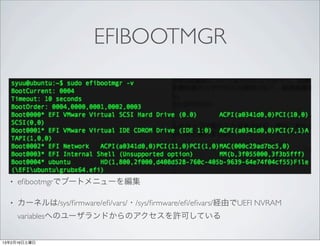

EFIBOOTMGR




  •   efibootmgrでブートメニューを編集

  •   カーネルは/sys/firmware/efi/vars/・/sys/firmware/efi/efivars/経由でUEFI NVRAM
      variablesへのユーザランドからのアクセスを許可している


13年2月16日土曜日

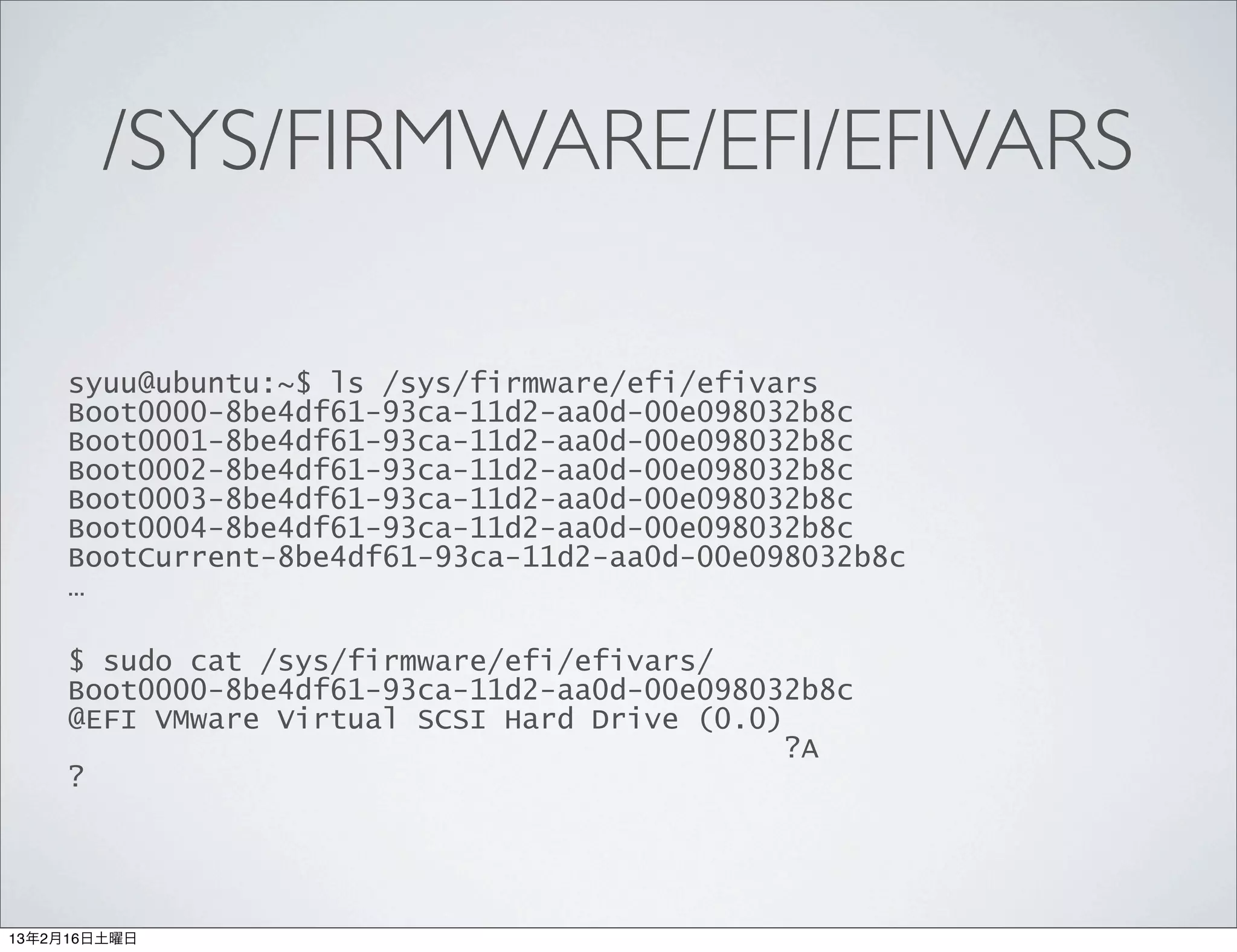

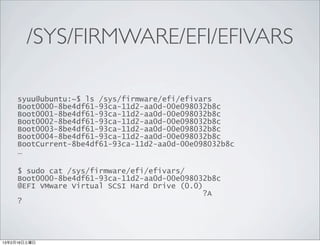

/SYS/FIRMWARE/EFI/EFIVARS

     syuu@ubuntu:~$ ls /sys/firmware/efi/efivars
     Boot0000-8be4df61-93ca-11d2-aa0d-00e098032b8c
     Boot0001-8be4df61-93ca-11d2-aa0d-00e098032b8c
     Boot0002-8be4df61-93ca-11d2-aa0d-00e098032b8c
     Boot0003-8be4df61-93ca-11d2-aa0d-00e098032b8c
     Boot0004-8be4df61-93ca-11d2-aa0d-00e098032b8c
     BootCurrent-8be4df61-93ca-11d2-aa0d-00e098032b8c
     …

     $ sudo cat /sys/firmware/efi/efivars/
     Boot0000-8be4df61-93ca-11d2-aa0d-00e098032b8c
     @EFI VMware Virtual SCSI Hard Drive (0.0)
                                              ?A
     ?




13年2月16日土曜日

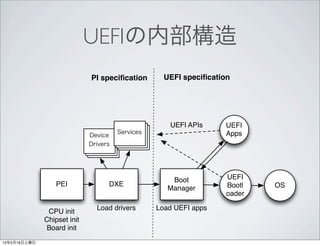

UEFIの内部構造
                             PI specification        UEFI specification




                                                     UEFI APIs     UEFI
                                       Services
                             Device                                Apps
                             Drivers




                                                      Boot          UEFI
                  PEI              DXE                              Bootl   OS
                                                     Manager
                                                                    oader

                               Load drivers       Load UEFI apps
               CPU init
              Chipset init
              Board init
13年2月16日土曜日

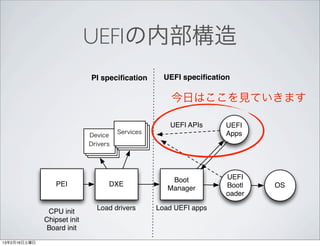

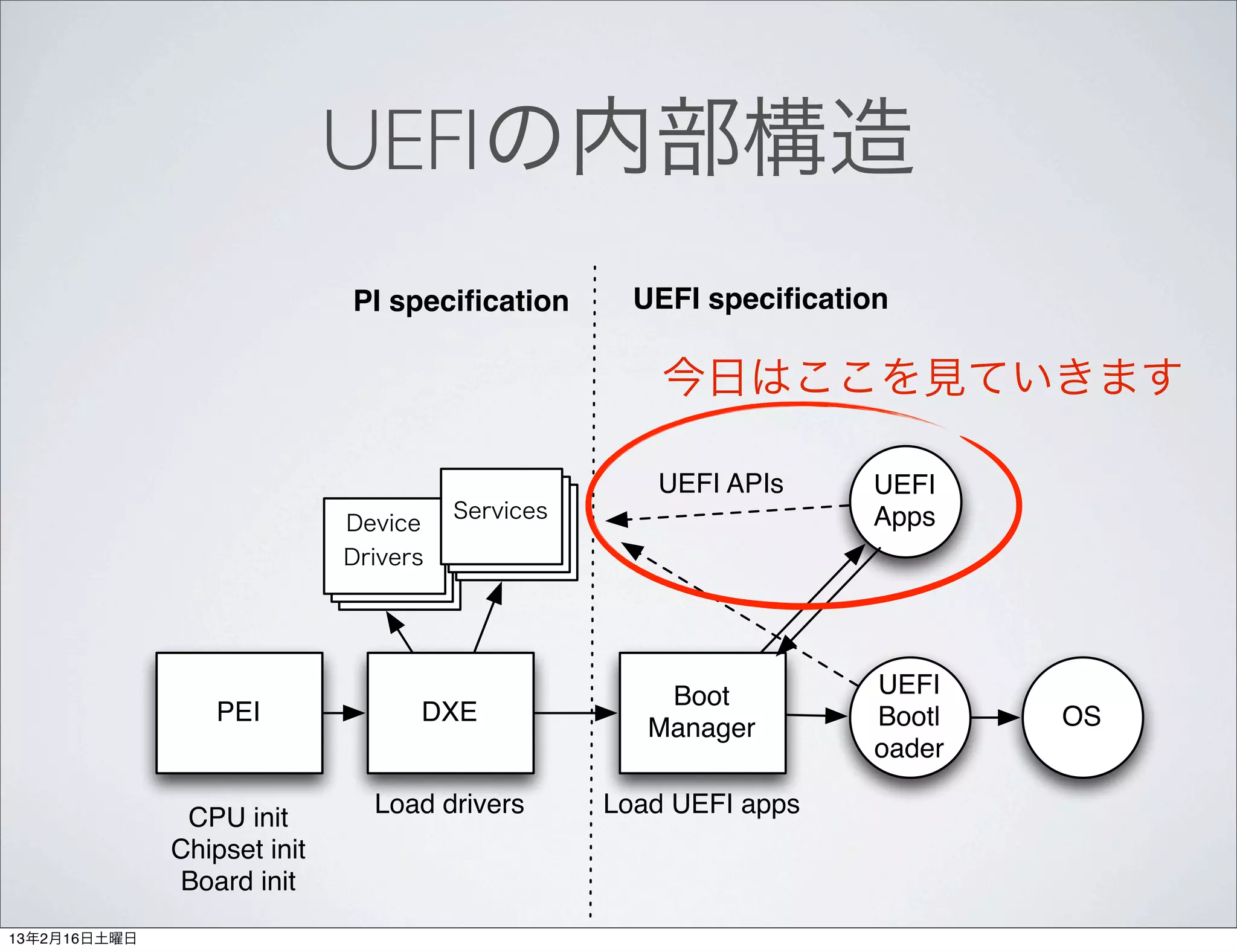

UEFIの内部構造
                             PI specification        UEFI specification

                                                      今日はここを見ていきます

                                                     UEFI APIs     UEFI
                                       Services
                             Device                                Apps
                             Drivers




                                                      Boot          UEFI
                  PEI              DXE                              Bootl   OS
                                                     Manager
                                                                    oader

                               Load drivers       Load UEFI apps
               CPU init
              Chipset init
              Board init
13年2月16日土曜日

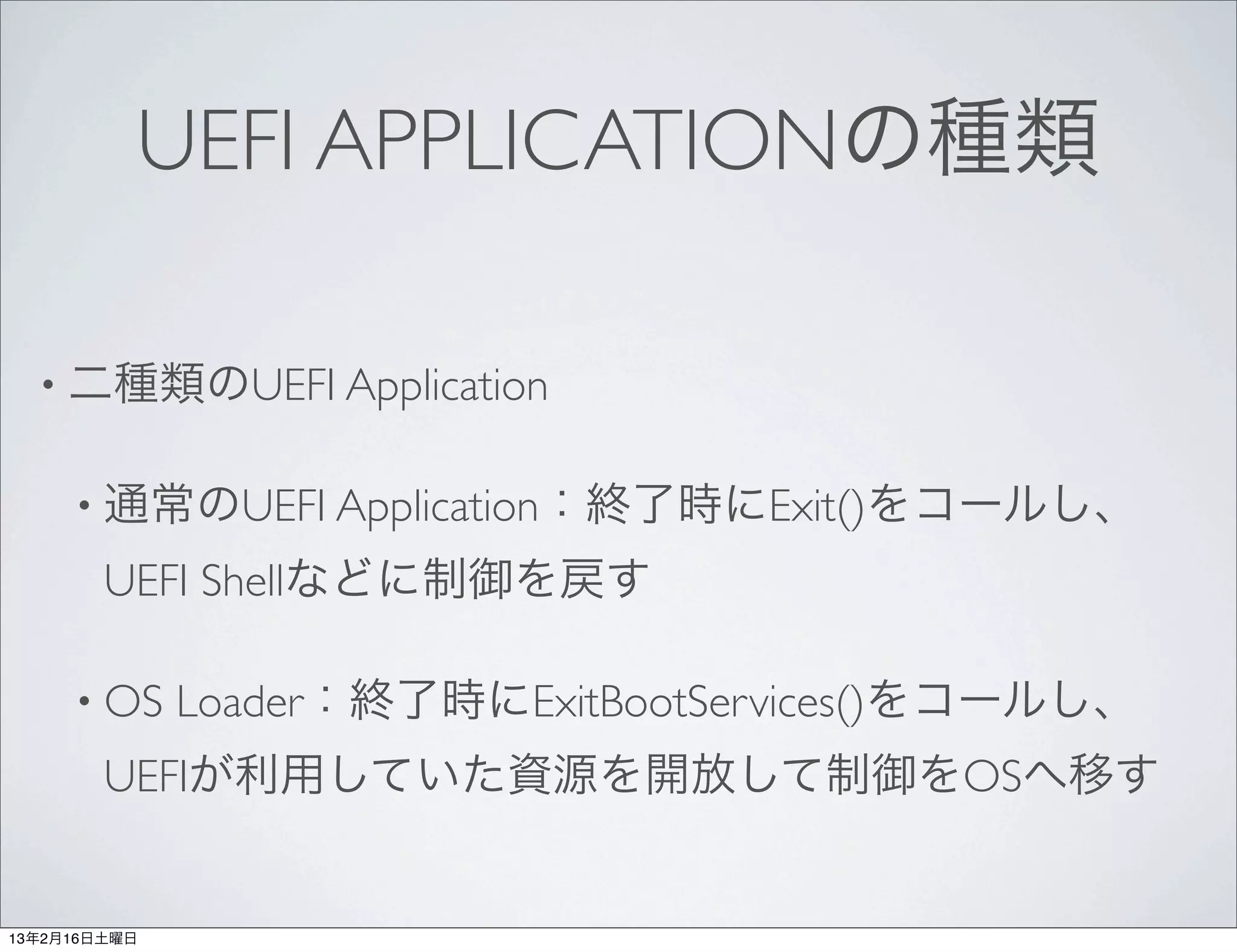

UEFI APPLICATIONの種類

  • 二種類のUEFI Application


     • 通常のUEFI Application:終了時にExit()をコールし、

        UEFI Shellなどに制御を戻す

     • OS     Loader:終了時にExitBootServices()をコールし、
        UEFIが利用していた資源を開放して制御をOSへ移す


13年2月16日土曜日

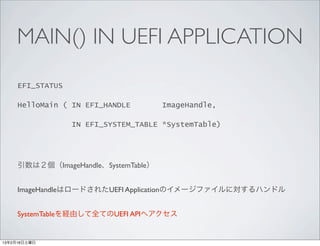

MAIN() IN UEFI APPLICATION
     EFI_STATUS

     HelloMain ( IN EFI_HANDLE       ImageHandle,

                 IN EFI_SYSTEM_TABLE *SystemTable)




     引数は2個(ImageHandle、SystemTable)


     ImageHandleはロードされたUEFI Applicationのイメージファイルに対するハンドル


     SystemTableを経由して全てのUEFI APIへアクセス


13年2月16日土曜日
#define   EFI_2_30_SYSTEM_TABLE_REVISION ((2<<16) | (30))
                     #define   EFI_2_20_SYSTEM_TABLE_REVISION ((2<<16) | (20))
                     #define   EFI_2_10_SYSTEM_TABLE_REVISION ((2<<16) | (10))
                     #define   EFI_2_00_SYSTEM_TABLE_REVISION ((2<<16) | (00))



                         UEFI SYSTEM TABLE
                     #define   EFI_1_10_SYSTEM_TABLE_REVISION ((1<<16) | (10))
                     #define   EFI_1_02_SYSTEM_TABLE_REVISION ((1<<16) | (02))
                     #define   EFI_SYSTEM_TABLE_REVISION      EFI_2_30_SYSTEM_TABLE_REVISION
                     #define   EFI_SPECIFICATION_VERSION      EFI_SYSTEM_TABLE_REVISION
                     #define   EFI_SYSTEM_TABLE_REVISION EFI_2_31_SYSTEM_TABLE_REVISION

                     typedef struct {
                       EFI_TABLE_HEADER                       Hdr;
                       CHAR16                                 *FirmwareVendor;
                       UINT32                                 FirmwareRevision;
                       EFI_HANDLE                             ConsoleInHandle;
                       EFI_SIMPLE_TEXT_INPUT_PROTOCOL         *ConIn;                EFI System Table
                       EFI_HANDLE                             ConsoleOutHandle;
                       EFI_SIMPLE_TEXT_OUTPUT_PROTOCOL        *ConOut;
                       EFI_HANDLE                              StandardErrorHandle;
                       EFI_SIMPLE_TEXT_OUTPUT_PROTOCOL         *StdErr;
                       EFI_RUNTIME_SERVICES                    *RuntimeServices;
              80       EFI_BOOT_SERVICES         June 27, 2012 *BootServices;   Version 2.3.1, Errata C
                       UINTN                                   NumberOfTableEntries;
                       EFI_CONFIGURATION_TABLE                 *ConfigurationTable;
                     } EFI_SYSTEM_TABLE;

                   Parameters
     UEFI Applicationに対して公開するインタフェースが全て
             Hdr        The table header for the EFI System Table. This header contains
                        the EFI_SYSTEM_TABLE_SIGNATURE and
                                                EFI_SYSTEM_TABLE_REVISION values along with the size
     詰め込まれた構造体                                  of the EFI_SYSTEM_TABLE structure and a 32-bit CRC to
                                                verify that the contents of the EFI System Table are valid.
                        FirmwareVendor          A pointer to a null terminated string that identifies the vendor that
                                                produces the system firmware for the platform.
13年2月16日土曜日             FirmwareRevision        A firmware vendor specific value that identifies the revision of

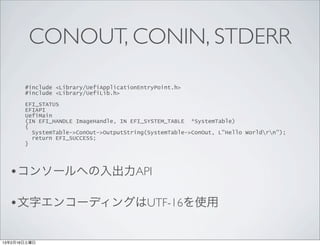

CONOUT, CONIN, STDERR

       #include <Library/UefiApplicationEntryPoint.h>
       #include <Library/UefiLib.h>

       EFI_STATUS
       EFIAPI
       UefiMain
       (IN EFI_HANDLE ImageHandle, IN EFI_SYSTEM_TABLE *SystemTable)
       {
         SystemTable->ConOut->OutputString(SystemTable->ConOut, L"Hello Worldrn");
         return EFI_SUCCESS;
       }




  •コンソールへの入出力API

  •文字エンコーディングはUTF-16を使用

13年2月16日土曜日

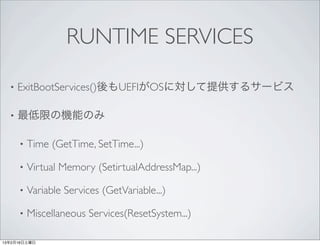

RUNTIME SERVICES

  •   ExitBootServices()後もUEFIがOSに対して提供するサービス

  •   最低限の機能のみ

      •   Time (GetTime, SetTime...)

      •   Virtual Memory (SetirtualAddressMap...)

      •   Variable Services (GetVariable...)

      •   Miscellaneous Services(ResetSystem...)

13年2月16日土曜日

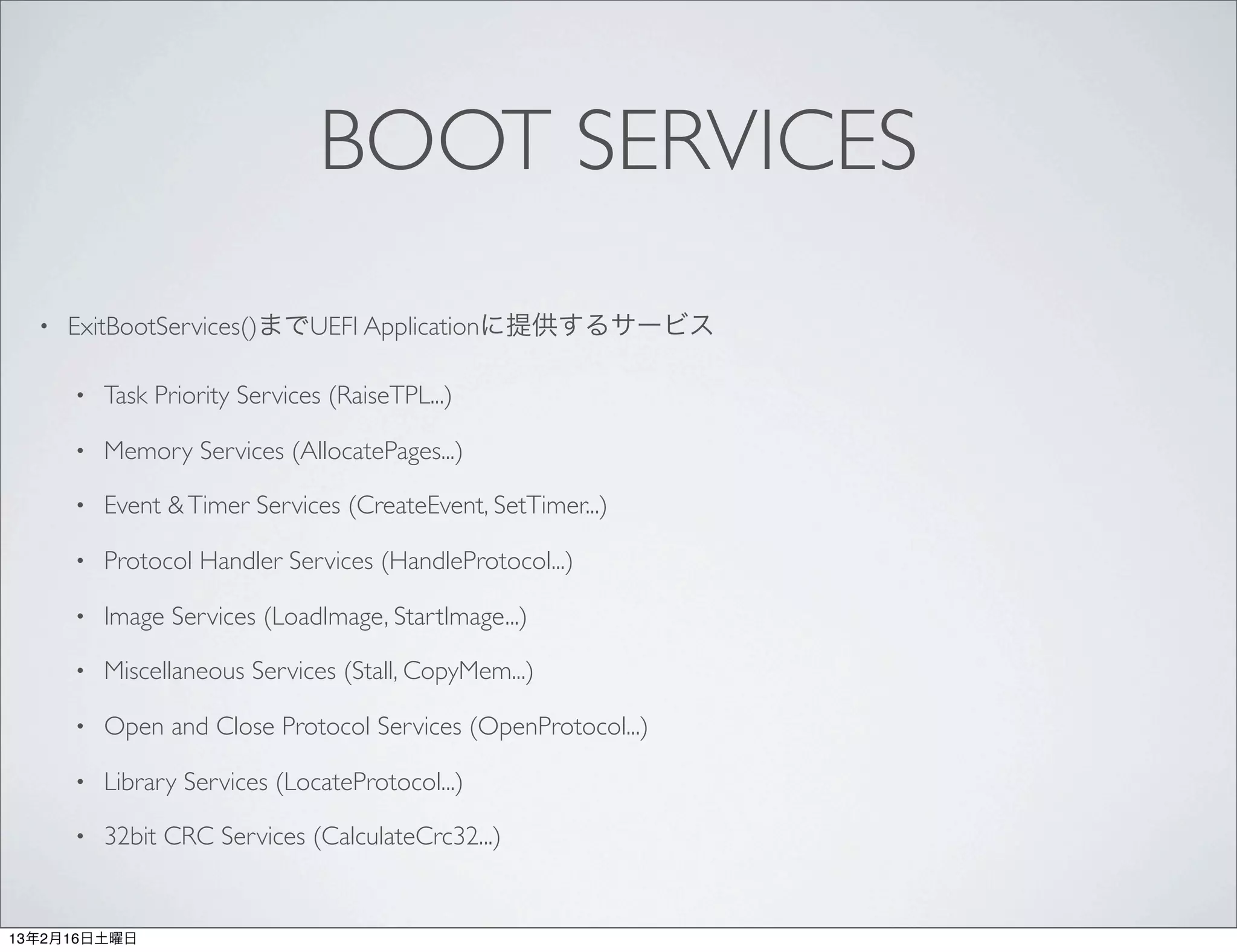

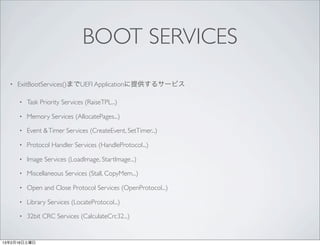

BOOT SERVICES
  •   ExitBootServices()までUEFI Applicationに提供するサービス

      •   Task Priority Services (RaiseTPL...)

      •   Memory Services (AllocatePages...)

      •   Event & Timer Services (CreateEvent, SetTimer...)

      •   Protocol Handler Services (HandleProtocol...)

      •   Image Services (LoadImage, StartImage...)

      •   Miscellaneous Services (Stall, CopyMem...)

      •   Open and Close Protocol Services (OpenProtocol...)

      •   Library Services (LocateProtocol...)

      •   32bit CRC Services (CalculateCrc32...)


13年2月16日土曜日

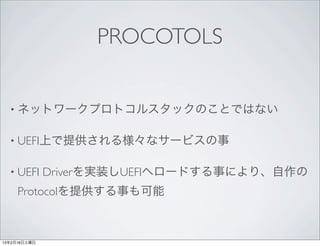

PROCOTOLS


  • ネットワークプロトコルスタックのことではない


  • UEFI上で提供される様々なサービスの事


  • UEFI      Driverを実装しUEFIへロードする事により、自作の
     Protocolを提供する事も可能



13年2月16日土曜日

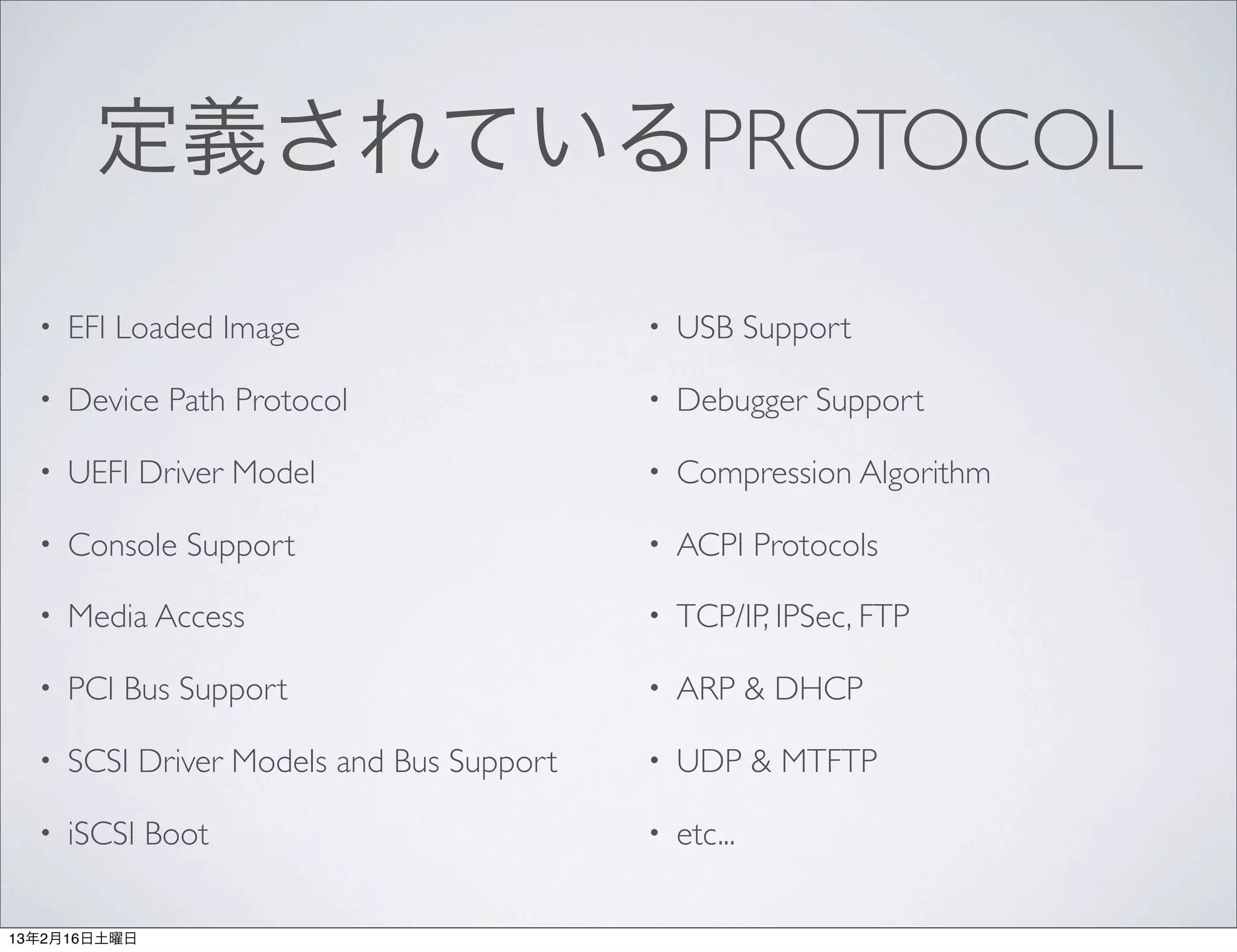

定義されているPROTOCOL
  •   EFI Loaded Image                     •   USB Support

  •   Device Path Protocol                 •   Debugger Support

  •   UEFI Driver Model                    •   Compression Algorithm

  •   Console Support                      •   ACPI Protocols

  •   Media Access                         •   TCP/IP, IPSec, FTP

  •   PCI Bus Support                      •   ARP & DHCP

  •   SCSI Driver Models and Bus Support   •   UDP & MTFTP

  •   iSCSI Boot                           •   etc...

13年2月16日土曜日

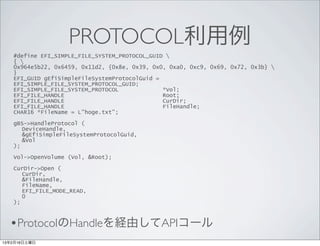

PROTOCOL利用例
   #define EFI_SIMPLE_FILE_SYSTEM_PROTOCOL_GUID
   {
   0x964e5b22, 0x6459, 0x11d2, {0x8e, 0x39, 0x0, 0xa0, 0xc9, 0x69, 0x72, 0x3b}
   }
   EFI_GUID gEfiSimpleFileSystemProtocolGuid =
   EFI_SIMPLE_FILE_SYSTEM_PROTOCOL_GUID;
   EFI_SIMPLE_FILE_SYSTEM_PROTOCOL             *Vol;
   EFI_FILE_HANDLE                             Root;
   EFI_FILE_HANDLE                             CurDir;
   EFI_FILE_HANDLE                             FileHandle;
   CHAR16 *FileName = L”hoge.txt”;

   gBS->HandleProtocol (
      DeviceHandle,
      &gEfiSimpleFileSystemProtocolGuid,
      &Vol
   );

   Vol->OpenVolume (Vol, &Root);

   CurDir->Open (
      CurDir,
      &FileHandle,
      FileName,
      EFI_FILE_MODE_READ,
      0
   );



  •ProtocolのHandleを経由してAPIコール
13年2月16日土曜日

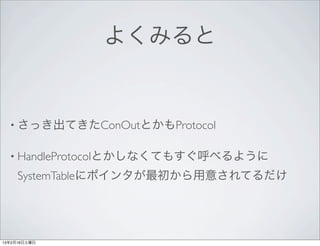

よくみると


  • さっき出てきたConOutとかもProtocol


  • HandleProtocolとかしなくてもすぐ呼べるように

     SystemTableにポインタが最初から用意されてるだけ




13年2月16日土曜日

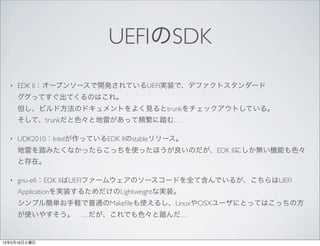

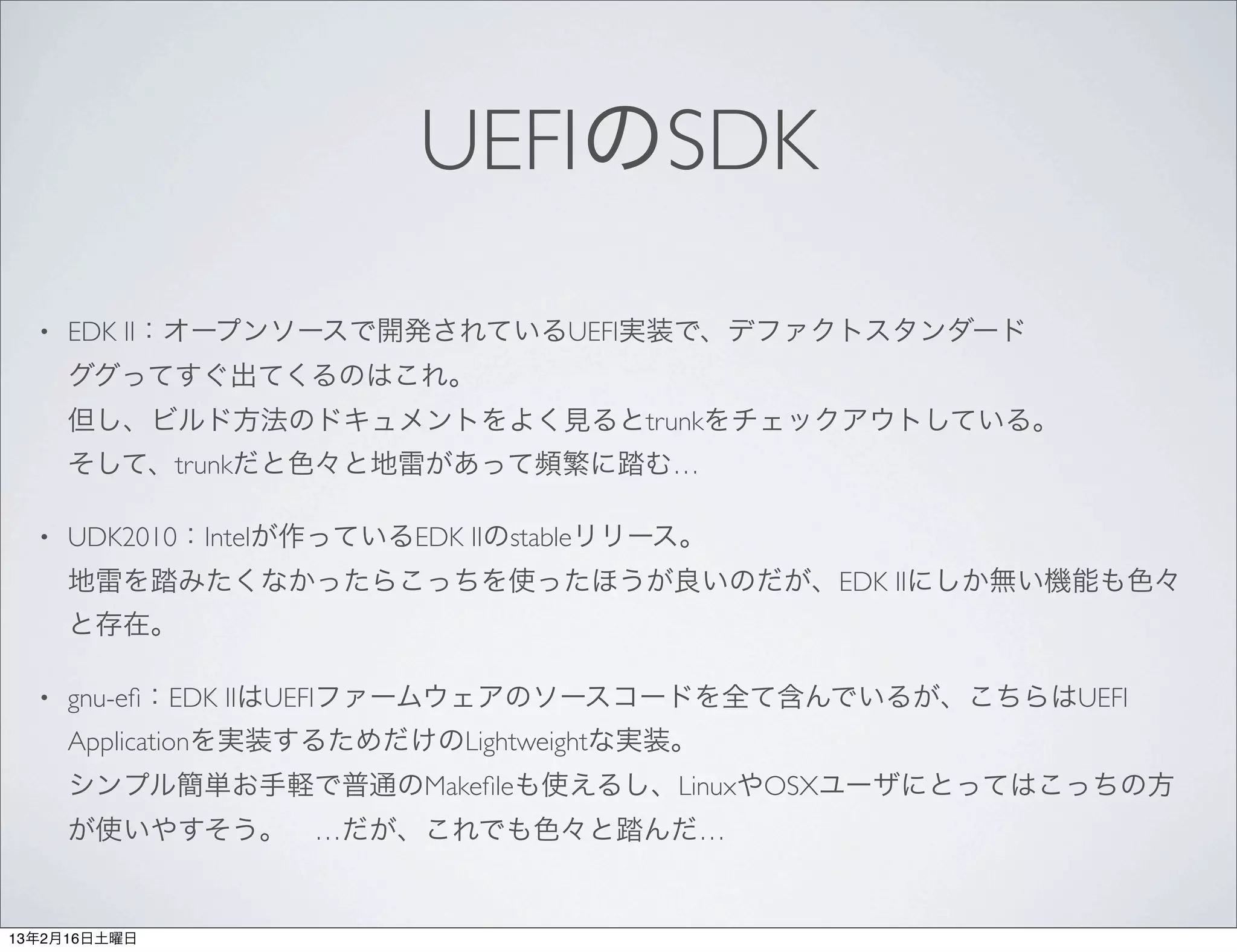

UEFIのSDK
  •   EDK II:オープンソースで開発されているUEFI実装で、デファクトスタンダード
      ググってすぐ出てくるのはこれ。
      但し、ビルド方法のドキュメントをよく見るとtrunkをチェックアウトしている。
      そして、trunkだと色々と地雷があって頻繁に踏む…

  •   UDK2010:Intelが作っているEDK IIのstableリリース。
      地雷を踏みたくなかったらこっちを使ったほうが良いのだが、EDK IIにしか無い機能も色々
      と存在。

  •   gnu-efi:EDK IIはUEFIファームウェアのソースコードを全て含んでいるが、こちらはUEFI
      Applicationを実装するためだけのLightweightな実装。
      シンプル簡単お手軽で普通のMakefileも使えるし、LinuxやOSXユーザにとってはこっちの方
      が使いやすそう。 …だが、これでも色々と踏んだ…


13年2月16日土曜日

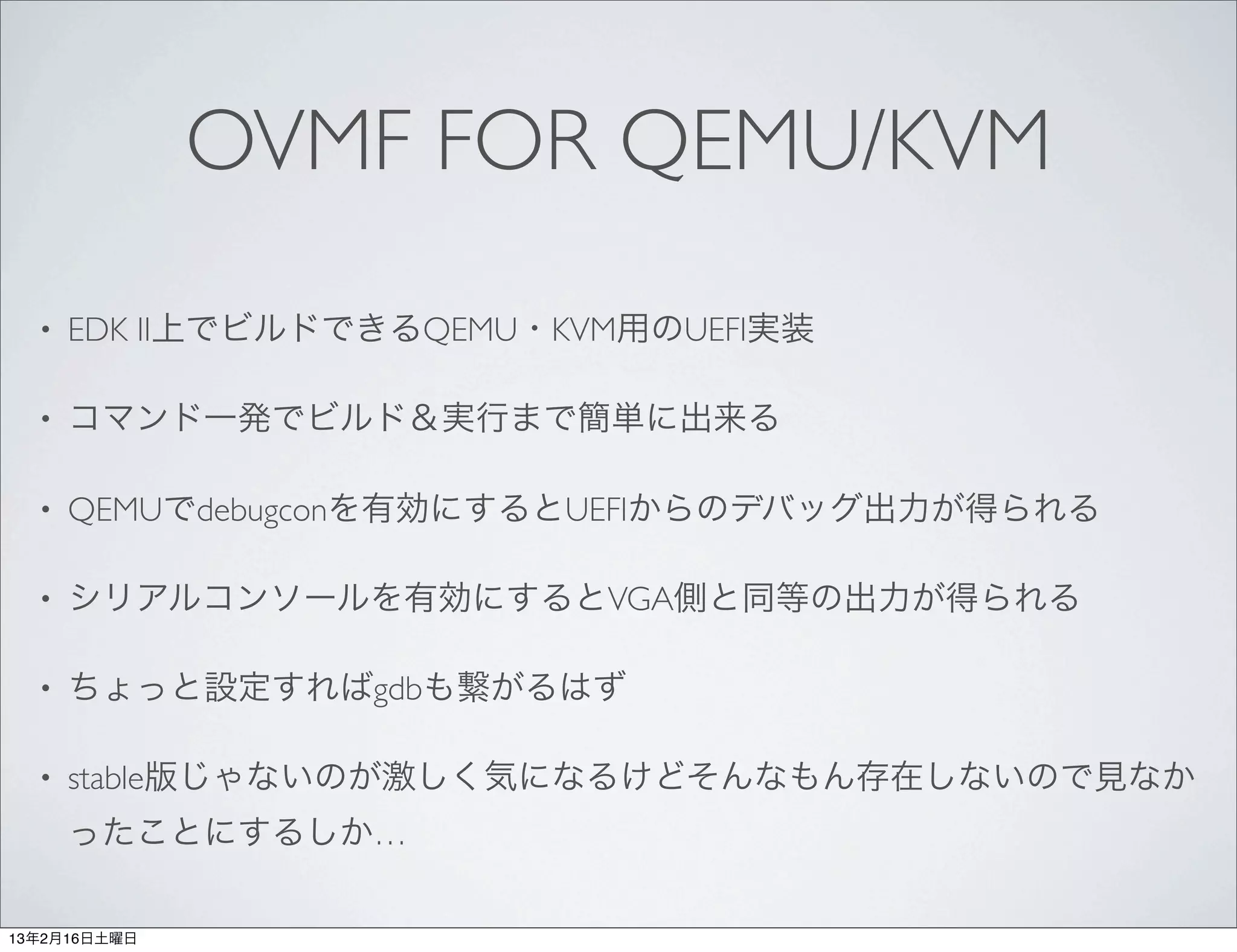

OVMF FOR QEMU/KVM
  •   EDK II上でビルドできるQEMU・KVM用のUEFI実装

  •   コマンド一発でビルド&実行まで簡単に出来る

  •   QEMUでdebugconを有効にするとUEFIからのデバッグ出力が得られる

  •   シリアルコンソールを有効にするとVGA側と同等の出力が得られる

  •   ちょっと設定すればgdbも繋がるはず

  •   stable版じゃないのが激しく気になるけどそんなもん存在しないので見なか
      ったことにするしか…

13年2月16日土曜日

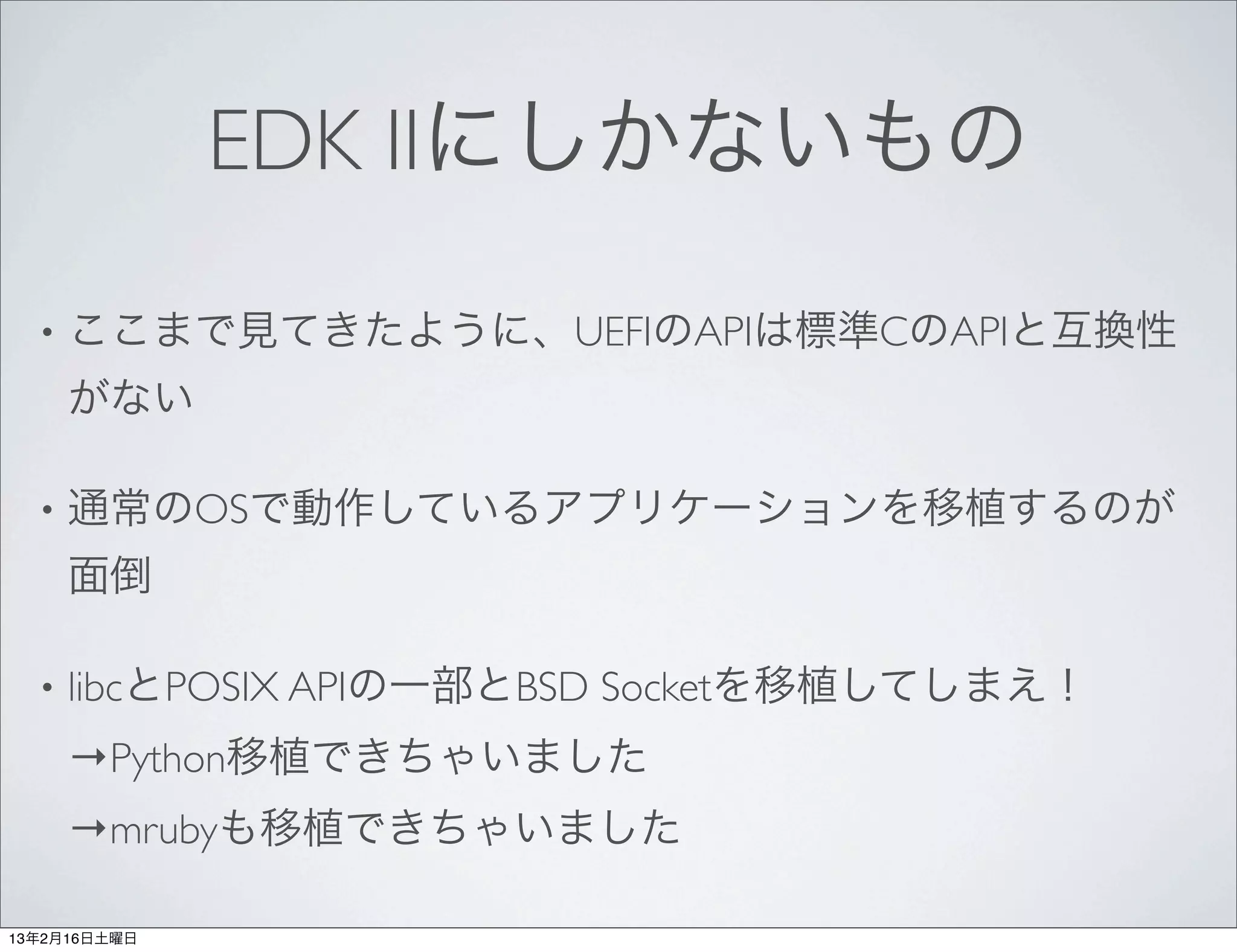

EDK IIにしかないもの

  •   ここまで見てきたように、UEFIのAPIは標準CのAPIと互換性
      がない

  •   通常のOSで動作しているアプリケーションを移植するのが
      面倒

  •   libcとPOSIX APIの一部とBSD Socketを移植してしまえ!
      →Python移植できちゃいました
      →mrubyも移植できちゃいました

13年2月16日土曜日

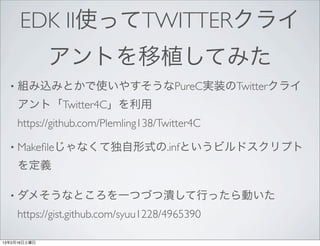

EDK II使ってTWITTERクライ
              アントを移植してみた
  •   組み込みとかで使いやすそうなPureC実装のTwitterクライ
      アント「Twitter4C」を利用
      https://github.com/Plemling138/Twitter4C

  •   Makefileじゃなくて独自形式の.infというビルドスクリプト
      を定義

  •   ダメそうなところを一つづつ潰して行ったら動いた
      https://gist.github.com/syuu1228/4965390

13年2月16日土曜日

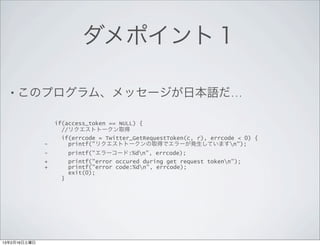

ダメポイント1

  • このプログラム、メッセージが日本語だ…

                  if(access_token == NULL) {
                    //リクエストトークン取得
                    if(errcode = Twitter_GetRequestToken(c, r), errcode < 0) {
              -       printf("リクエストトークンの取得でエラーが発生していますn");
              -        printf("エラーコード:%dn", errcode);
              +        printf("error occured during get request tokenn");
              +        printf("error code:%dn", errcode);
                       exit(0);
                   }




13年2月16日土曜日

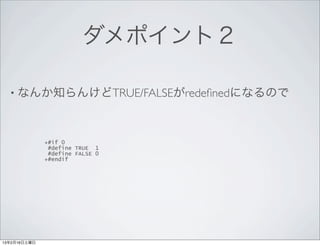

ダメポイント2

  • なんか知らんけどTRUE/FALSEがredefinedになるので



              +#if 0
               #define TRUE 1
               #define FALSE 0
              +#endif




13年2月16日土曜日

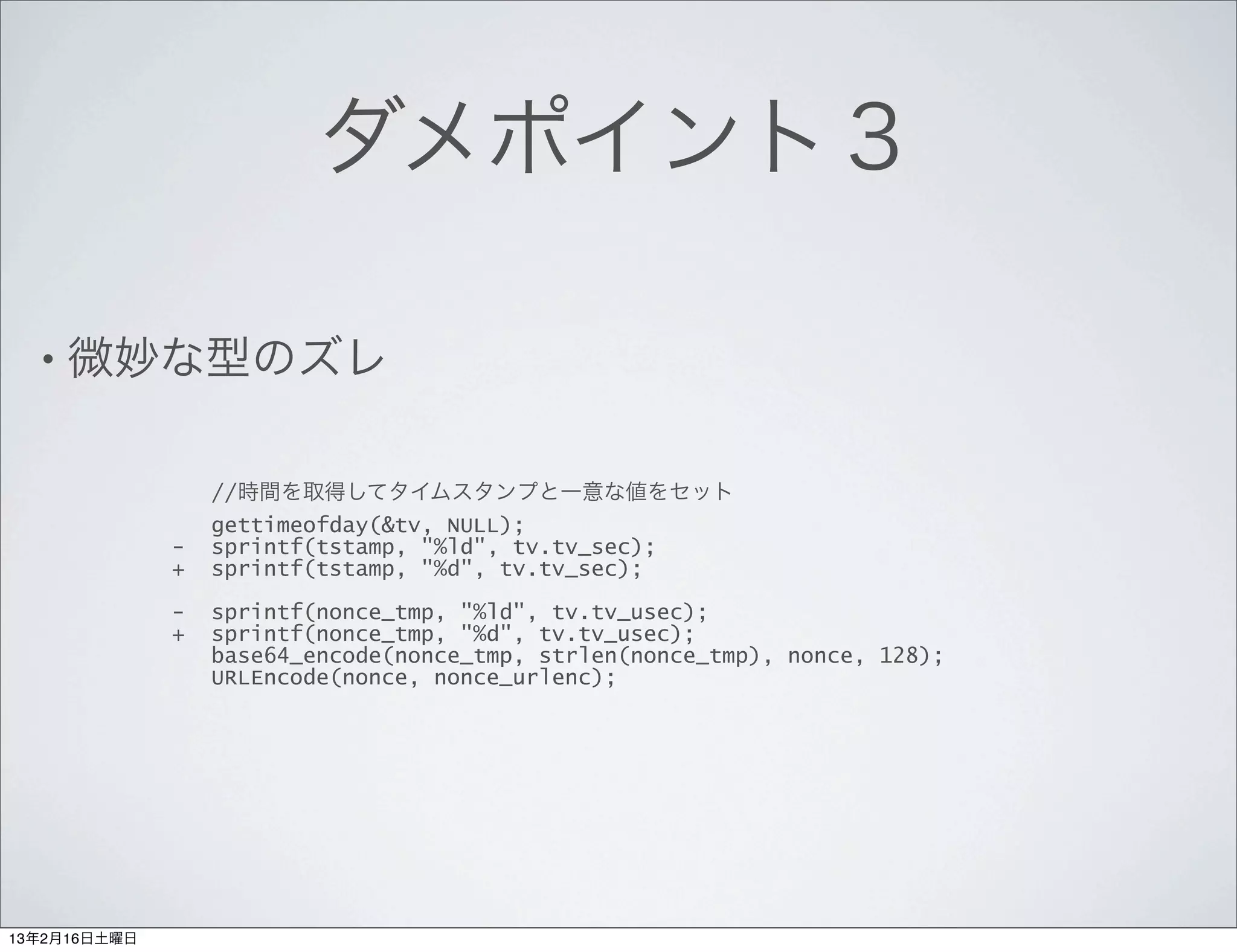

ダメポイント3

  • 微妙な型のズレ


                  //時間を取得してタイムスタンプと一意な値をセット
                  gettimeofday(&tv, NULL);
              -   sprintf(tstamp, "%ld", tv.tv_sec);
              +   sprintf(tstamp, "%d", tv.tv_sec);

              -   sprintf(nonce_tmp, "%ld", tv.tv_usec);
              +   sprintf(nonce_tmp, "%d", tv.tv_usec);
                  base64_encode(nonce_tmp, strlen(nonce_tmp), nonce, 128);
                  URLEncode(nonce, nonce_urlenc);




13年2月16日土曜日

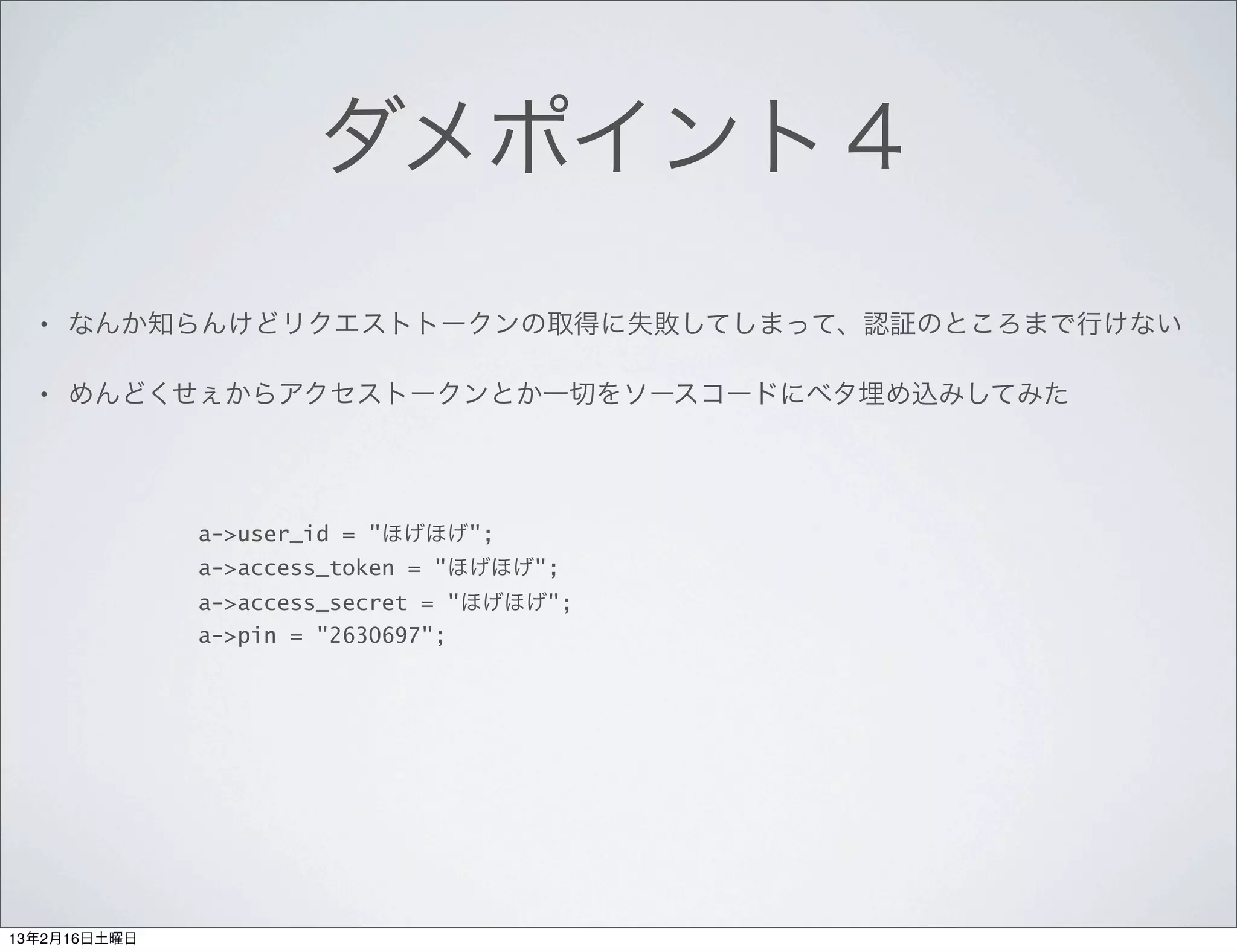

ダメポイント4
  •   なんか知らんけどリクエストトークンの取得に失敗してしまって、認証のところまで行けない

  •   めんどくせぇからアクセストークンとか一切をソースコードにベタ埋め込みしてみた




              a->user_id = "ほげほげ";
              a->access_token = "ほげほげ";
              a->access_secret = "ほげほげ";
              a->pin = "2630697";




13年2月16日土曜日

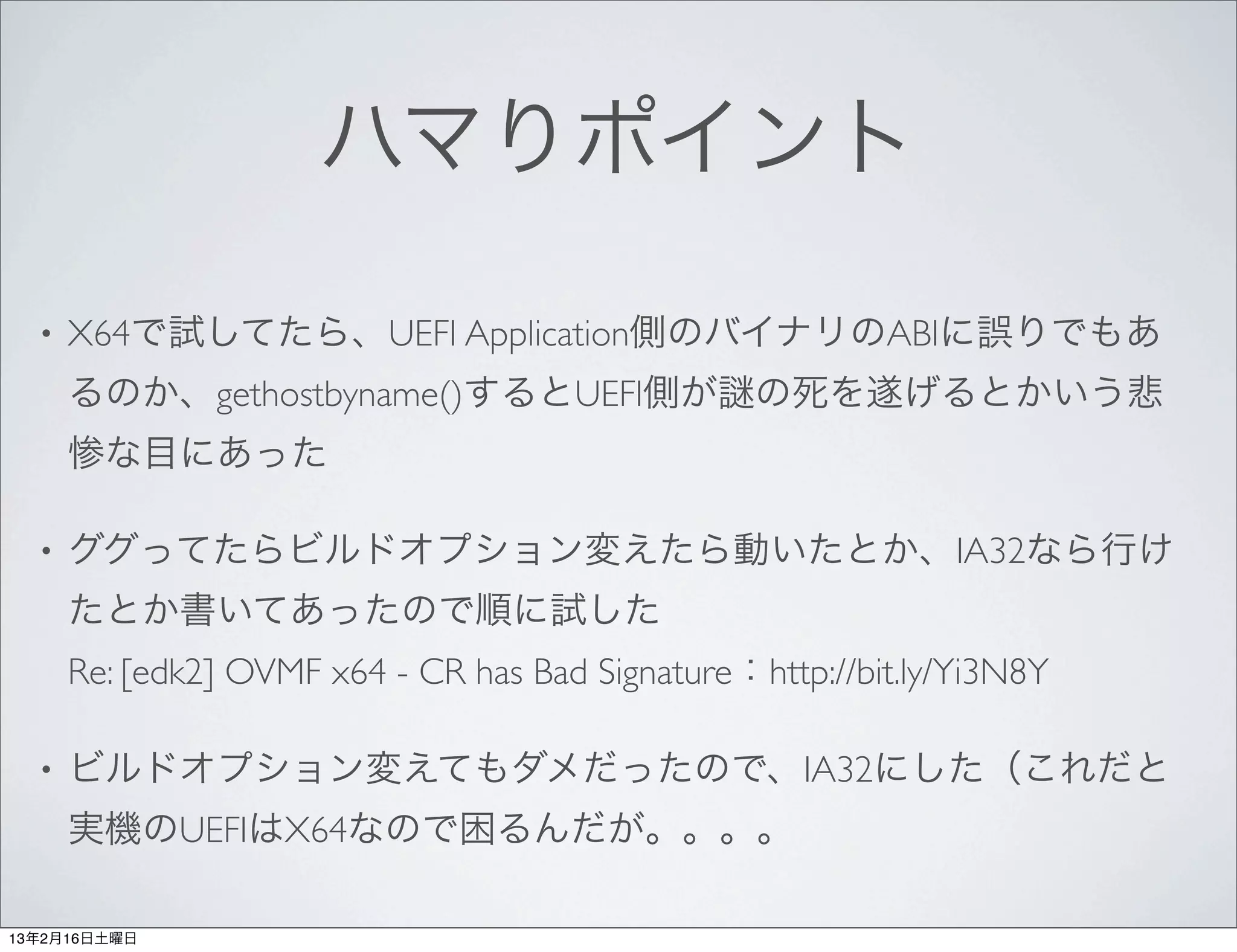

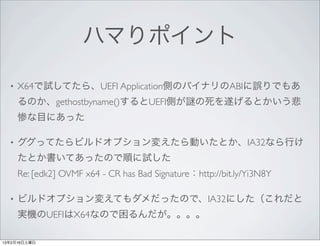

ハマりポイント

  •   X64で試してたら、UEFI Application側のバイナリのABIに誤りでもあ
      るのか、gethostbyname()するとUEFI側が の死を遂げるとかいう悲
      惨な目にあった

  •   ググってたらビルドオプション変えたら動いたとか、IA32なら行け
      たとか書いてあったので順に試した
      Re: [edk2] OVMF x64 - CR has Bad Signature:http://bit.ly/Yi3N8Y

  •   ビルドオプション変えてもダメだったので、IA32にした(これだと
      実機のUEFIはX64なので困るんだが。。。。

13年2月16日土曜日

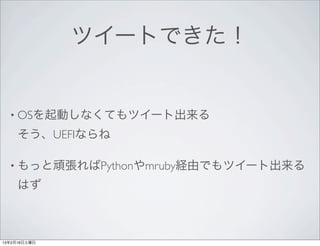

ツイートできた!


  • OSを起動しなくてもツイート出来る

     そう、UEFIならね

  • もっと頑張ればPythonやmruby経由でもツイート出来る

     はず



13年2月16日土曜日

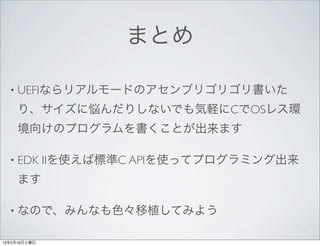

まとめ

  • UEFIならリアルモードのアセンブリゴリゴリ書いた

     り、サイズに悩んだりしないでも気軽にCでOSレス環
     境向けのプログラムを書くことが出来ます

  • EDK       IIを使えば標準C APIを使ってプログラミング出来
     ます

  • なので、みんなも色々移植してみよう


13年2月16日土曜日

More Related Content

What's hot

Ethernetの受信処理
Ethernetの受信処理Ethernetの受信処理
Ethernetの受信処理Takuya ASADA

Zynq mp勉強会資料
Zynq mp勉強会資料Zynq mp勉強会資料
Zynq mp勉強会資料一路 川染

ARM Trusted FirmwareのBL31を単体で使う!
ARM Trusted FirmwareのBL31を単体で使う!ARM Trusted FirmwareのBL31を単体で使う!
ARM Trusted FirmwareのBL31を単体で使う!Mr. Vengineer

UEFIによるELFバイナリの起動
UEFIによるELFバイナリの起動UEFIによるELFバイナリの起動
UEFIによるELFバイナリの起動uchan_nos

YoctoをつかったDistroの作り方とハマり方
YoctoをつかったDistroの作り方とハマり方YoctoをつかったDistroの作り方とハマり方
YoctoをつかったDistroの作り方とハマり方wata2ki

VPP事始め
VPP事始めVPP事始め
VPP事始めnpsg

PacemakerのMaster/Slave構成の基本と事例紹介(DRBD、PostgreSQLレプリケーション) @Open Source Confer...
PacemakerのMaster/Slave構成の基本と事例紹介(DRBD、PostgreSQLレプリケーション) @Open Source Confer...PacemakerのMaster/Slave構成の基本と事例紹介(DRBD、PostgreSQLレプリケーション) @Open Source Confer...
PacemakerのMaster/Slave構成の基本と事例紹介(DRBD、PostgreSQLレプリケーション) @Open Source Confer...Tatsuya Watanabe

0章 Linuxカーネルを読む前に最低限知っておくべきこと
0章 Linuxカーネルを読む前に最低限知っておくべきこと0章 Linuxカーネルを読む前に最低限知っておくべきこと
0章 Linuxカーネルを読む前に最低限知っておくべきことmao999

ドキュメントを作りたくなってしまう魔法のツールSphinx
ドキュメントを作りたくなってしまう魔法のツールSphinxドキュメントを作りたくなってしまう魔法のツールSphinx
ドキュメントを作りたくなってしまう魔法のツールSphinxTakayuki Shimizukawa

OCIv2?!軽量高速なイケてる次世代イメージ仕様の最新動向を抑えよう!
OCIv2?!軽量高速なイケてる次世代イメージ仕様の最新動向を抑えよう!OCIv2?!軽量高速なイケてる次世代イメージ仕様の最新動向を抑えよう!
OCIv2?!軽量高速なイケてる次世代イメージ仕様の最新動向を抑えよう!Kohei Tokunaga

GPU仮想化最前線 - KVMGTとvirtio-gpu -
GPU仮想化最前線 - KVMGTとvirtio-gpu -GPU仮想化最前線 - KVMGTとvirtio-gpu -
GPU仮想化最前線 - KVMGTとvirtio-gpu -zgock

ELFの動的リンク
ELFの動的リンクELFの動的リンク
ELFの動的リンク7shi

OpenStack超入門シリーズ Novaのディスク周りあれこれ
OpenStack超入門シリーズ Novaのディスク周りあれこれOpenStack超入門シリーズ Novaのディスク周りあれこれ
OpenStack超入門シリーズ Novaのディスク周りあれこれToru Makabe

Interrupt Affinityについて
Interrupt AffinityについてInterrupt Affinityについて
Interrupt AffinityについてTakuya ASADA

OpenStackをさらに”使う”技術 概要と基礎操作
OpenStackをさらに”使う”技術 概要と基礎操作OpenStackをさらに”使う”技術 概要と基礎操作
OpenStackをさらに”使う”技術 概要と基礎操作irix_jp

Standard Edition 2でも使えるOracle Database 12c Release 2オススメ新機能
Standard Edition 2でも使えるOracle Database 12c Release 2オススメ新機能Standard Edition 2でも使えるOracle Database 12c Release 2オススメ新機能
Standard Edition 2でも使えるOracle Database 12c Release 2オススメ新機能Ryota Watabe

【第11回 クラウドごった煮(コンテナ勉強会)】Docker networking tools
【第11回 クラウドごった煮(コンテナ勉強会)】Docker networking tools【第11回 クラウドごった煮(コンテナ勉強会)】Docker networking tools
【第11回 クラウドごった煮(コンテナ勉強会)】Docker networking toolsNobuyuki Matsui


What's hot (20)

Ethernetの受信処理
Ethernetの受信処理Ethernetの受信処理
Ethernetの受信処理

Zynq mp勉強会資料
Zynq mp勉強会資料Zynq mp勉強会資料
Zynq mp勉強会資料

ARM Trusted FirmwareのBL31を単体で使う!
ARM Trusted FirmwareのBL31を単体で使う!ARM Trusted FirmwareのBL31を単体で使う!
ARM Trusted FirmwareのBL31を単体で使う!

UEFIによるELFバイナリの起動
UEFIによるELFバイナリの起動UEFIによるELFバイナリの起動
UEFIによるELFバイナリの起動

YoctoをつかったDistroの作り方とハマり方
YoctoをつかったDistroの作り方とハマり方YoctoをつかったDistroの作り方とハマり方
YoctoをつかったDistroの作り方とハマり方

VPP事始め
VPP事始めVPP事始め
VPP事始め

FreeBSD 12.0 RELEASE!
FreeBSD 12.0 RELEASE!FreeBSD 12.0 RELEASE!
FreeBSD 12.0 RELEASE!

PacemakerのMaster/Slave構成の基本と事例紹介(DRBD、PostgreSQLレプリケーション) @Open Source Confer...
PacemakerのMaster/Slave構成の基本と事例紹介(DRBD、PostgreSQLレプリケーション) @Open Source Confer...PacemakerのMaster/Slave構成の基本と事例紹介(DRBD、PostgreSQLレプリケーション) @Open Source Confer...
PacemakerのMaster/Slave構成の基本と事例紹介(DRBD、PostgreSQLレプリケーション) @Open Source Confer...

0章 Linuxカーネルを読む前に最低限知っておくべきこと
0章 Linuxカーネルを読む前に最低限知っておくべきこと0章 Linuxカーネルを読む前に最低限知っておくべきこと
0章 Linuxカーネルを読む前に最低限知っておくべきこと

ドキュメントを作りたくなってしまう魔法のツールSphinx
ドキュメントを作りたくなってしまう魔法のツールSphinxドキュメントを作りたくなってしまう魔法のツールSphinx
ドキュメントを作りたくなってしまう魔法のツールSphinx

OCIv2?!軽量高速なイケてる次世代イメージ仕様の最新動向を抑えよう!
OCIv2?!軽量高速なイケてる次世代イメージ仕様の最新動向を抑えよう!OCIv2?!軽量高速なイケてる次世代イメージ仕様の最新動向を抑えよう!
OCIv2?!軽量高速なイケてる次世代イメージ仕様の最新動向を抑えよう!

GPU仮想化最前線 - KVMGTとvirtio-gpu -
GPU仮想化最前線 - KVMGTとvirtio-gpu -GPU仮想化最前線 - KVMGTとvirtio-gpu -
GPU仮想化最前線 - KVMGTとvirtio-gpu -

ELFの動的リンク
ELFの動的リンクELFの動的リンク
ELFの動的リンク

OpenStack超入門シリーズ Novaのディスク周りあれこれ
OpenStack超入門シリーズ Novaのディスク周りあれこれOpenStack超入門シリーズ Novaのディスク周りあれこれ
OpenStack超入門シリーズ Novaのディスク周りあれこれ

Interrupt Affinityについて
Interrupt AffinityについてInterrupt Affinityについて
Interrupt Affinityについて

OpenStackをさらに”使う”技術 概要と基礎操作
OpenStackをさらに”使う”技術 概要と基礎操作OpenStackをさらに”使う”技術 概要と基礎操作
OpenStackをさらに”使う”技術 概要と基礎操作

SSH力をつけよう
SSH力をつけようSSH力をつけよう
SSH力をつけよう

How to run P4 BMv2
How to run P4 BMv2How to run P4 BMv2
How to run P4 BMv2

Standard Edition 2でも使えるOracle Database 12c Release 2オススメ新機能
Standard Edition 2でも使えるOracle Database 12c Release 2オススメ新機能Standard Edition 2でも使えるOracle Database 12c Release 2オススメ新機能
Standard Edition 2でも使えるOracle Database 12c Release 2オススメ新機能

【第11回 クラウドごった煮(コンテナ勉強会)】Docker networking tools
【第11回 クラウドごった煮(コンテナ勉強会)】Docker networking tools【第11回 クラウドごった煮(コンテナ勉強会)】Docker networking tools
【第11回 クラウドごった煮(コンテナ勉強会)】Docker networking tools


Viewers also liked

今時のチープなノートPC HP Stream 11でXubuntuを動かす
今時のチープなノートPC HP Stream 11でXubuntuを動かす今時のチープなノートPC HP Stream 11でXubuntuを動かす
今時のチープなノートPC HP Stream 11でXubuntuを動かすshimadah

32bit UEFIマシンで遊ぶ
32bit UEFIマシンで遊ぶ32bit UEFIマシンで遊ぶ
32bit UEFIマシンで遊ぶshimadah

いまどきのLinuxインストールバトル(新型PC編) OSC2015 Nagoya LT
いまどきのLinuxインストールバトル(新型PC編) OSC2015 Nagoya LTいまどきのLinuxインストールバトル(新型PC編) OSC2015 Nagoya LT
いまどきのLinuxインストールバトル(新型PC編) OSC2015 Nagoya LTshimadah

マルチコアとネットワークスタックの高速化技法
マルチコアとネットワークスタックの高速化技法マルチコアとネットワークスタックの高速化技法
マルチコアとネットワークスタックの高速化技法Takuya ASADA

Fast Boot Times with InsydeH2O
Fast Boot Times with InsydeH2OFast Boot Times with InsydeH2O
Fast Boot Times with InsydeH2Oinsydesoftware

UEFI Spec Version 2.4 Facilitates Secure Update
UEFI Spec Version 2.4 Facilitates Secure UpdateUEFI Spec Version 2.4 Facilitates Secure Update
UEFI Spec Version 2.4 Facilitates Secure Updateinsydesoftware

LAS16-200: Firmware Summit - UEFI secure boot
LAS16-200: Firmware Summit - UEFI secure bootLAS16-200: Firmware Summit - UEFI secure boot
LAS16-200: Firmware Summit - UEFI secure bootLinaro

Implementing a UEFI BIOS into an Embedded System
Implementing a UEFI BIOS into an Embedded SystemImplementing a UEFI BIOS into an Embedded System
Implementing a UEFI BIOS into an Embedded Systeminsydesoftware

Note - (EDK2) HII Compile
Note - (EDK2) HII CompileNote - (EDK2) HII Compile
Note - (EDK2) HII Compileboyw165

決戰巴別塔之巔:Cross platform with c++
決戰巴別塔之巔:Cross platform with c++決戰巴別塔之巔:Cross platform with c++
決戰巴別塔之巔:Cross platform with c++boyw165

帰ってきた凄い謎マシン (ARMのDevice Tree話, 2015年6月 東海道らぐ浜松)
帰ってきた凄い謎マシン (ARMのDevice Tree話, 2015年6月 東海道らぐ浜松)帰ってきた凄い謎マシン (ARMのDevice Tree話, 2015年6月 東海道らぐ浜松)
帰ってきた凄い謎マシン (ARMのDevice Tree話, 2015年6月 東海道らぐ浜松)shimadah

Unified Extensible Firmware Interface (UEFI)
Unified Extensible Firmware Interface (UEFI)Unified Extensible Firmware Interface (UEFI)
Unified Extensible Firmware Interface (UEFI)k33a

Grub2 Booting Process
Grub2 Booting ProcessGrub2 Booting Process
Grub2 Booting ProcessMike Wang

opencocon を使って RaspberryPi で艦これ
opencocon を使って RaspberryPi で艦これopencocon を使って RaspberryPi で艦これ
opencocon を使って RaspberryPi で艦これKenichiro MATOHARA


Viewers also liked (20)

今時のチープなノートPC HP Stream 11でXubuntuを動かす
今時のチープなノートPC HP Stream 11でXubuntuを動かす今時のチープなノートPC HP Stream 11でXubuntuを動かす
今時のチープなノートPC HP Stream 11でXubuntuを動かす

32bit UEFIマシンで遊ぶ
32bit UEFIマシンで遊ぶ32bit UEFIマシンで遊ぶ
32bit UEFIマシンで遊ぶ

いまどきのLinuxインストールバトル(新型PC編) OSC2015 Nagoya LT
いまどきのLinuxインストールバトル(新型PC編) OSC2015 Nagoya LTいまどきのLinuxインストールバトル(新型PC編) OSC2015 Nagoya LT
いまどきのLinuxインストールバトル(新型PC編) OSC2015 Nagoya LT

マルチコアとネットワークスタックの高速化技法
マルチコアとネットワークスタックの高速化技法マルチコアとネットワークスタックの高速化技法
マルチコアとネットワークスタックの高速化技法

Fast Boot Times with InsydeH2O
Fast Boot Times with InsydeH2OFast Boot Times with InsydeH2O
Fast Boot Times with InsydeH2O

UEFI Spec Version 2.4 Facilitates Secure Update
UEFI Spec Version 2.4 Facilitates Secure UpdateUEFI Spec Version 2.4 Facilitates Secure Update
UEFI Spec Version 2.4 Facilitates Secure Update

LAS16-200: Firmware Summit - UEFI secure boot
LAS16-200: Firmware Summit - UEFI secure bootLAS16-200: Firmware Summit - UEFI secure boot
LAS16-200: Firmware Summit - UEFI secure boot

Implementing a UEFI BIOS into an Embedded System
Implementing a UEFI BIOS into an Embedded SystemImplementing a UEFI BIOS into an Embedded System
Implementing a UEFI BIOS into an Embedded System

Note - (EDK2) HII Compile
Note - (EDK2) HII CompileNote - (EDK2) HII Compile
Note - (EDK2) HII Compile

Bios y UEFI
Bios y UEFIBios y UEFI
Bios y UEFI

BIOS, UEFI y Legacy
BIOS, UEFI y LegacyBIOS, UEFI y Legacy
BIOS, UEFI y Legacy

決戰巴別塔之巔:Cross platform with c++
決戰巴別塔之巔:Cross platform with c++決戰巴別塔之巔:Cross platform with c++
決戰巴別塔之巔:Cross platform with c++

Boot process: BIOS vs UEFI
Boot process: BIOS vs UEFIBoot process: BIOS vs UEFI
Boot process: BIOS vs UEFI

Uefi and bios
Uefi and biosUefi and bios
Uefi and bios

帰ってきた凄い謎マシン (ARMのDevice Tree話, 2015年6月 東海道らぐ浜松)
帰ってきた凄い謎マシン (ARMのDevice Tree話, 2015年6月 東海道らぐ浜松)帰ってきた凄い謎マシン (ARMのDevice Tree話, 2015年6月 東海道らぐ浜松)
帰ってきた凄い謎マシン (ARMのDevice Tree話, 2015年6月 東海道らぐ浜松)

Unified Extensible Firmware Interface (UEFI)
Unified Extensible Firmware Interface (UEFI)Unified Extensible Firmware Interface (UEFI)
Unified Extensible Firmware Interface (UEFI)

Grub2 Booting Process
Grub2 Booting ProcessGrub2 Booting Process
Grub2 Booting Process

opencocon を使って RaspberryPi で艦これ
opencocon を使って RaspberryPi で艦これopencocon を使って RaspberryPi で艦これ
opencocon を使って RaspberryPi で艦これ

UEFI presentation
UEFI presentationUEFI presentation
UEFI presentation

5. boot process
5. boot process5. boot process
5. boot process


Similar to Play with UEFI

あなたのAppleにもEFIモンスターはいませんか? by Pedro Vilaça - CODE BLUE 2015
あなたのAppleにもEFIモンスターはいませんか? by Pedro Vilaça - CODE BLUE 2015あなたのAppleにもEFIモンスターはいませんか? by Pedro Vilaça - CODE BLUE 2015
あなたのAppleにもEFIモンスターはいませんか? by Pedro Vilaça - CODE BLUE 2015CODE BLUE

Yocto Project ハンズオン / 参加者用資料
Yocto Project ハンズオン / 参加者用資料Yocto Project ハンズオン / 参加者用資料
Yocto Project ハンズオン / 参加者用資料Nobuhiro Iwamatsu

UEFIで始めるLinux From Scratch
UEFIで始めるLinux From ScratchUEFIで始めるLinux From Scratch
UEFIで始めるLinux From ScratchYuma Ohgami

UEFIベアメタルプログラミング
UEFIベアメタルプログラミングUEFIベアメタルプログラミング
UEFIベアメタルプログラミングYuma Ohgami

Code igniterでテスト駆動開発 資料作成中
Code igniterでテスト駆動開発 資料作成中Code igniterでテスト駆動開発 資料作成中
Code igniterでテスト駆動開発 資料作成中Takako Miyagawa

GPD-WINや中華ノートPCなどATOM機器に 各種Linuxディストリを入れて遊ぼう Install Linux Distributions on G...
GPD-WINや中華ノートPCなどATOM機器に 各種Linuxディストリを入れて遊ぼう Install Linux Distributions on G...GPD-WINや中華ノートPCなどATOM機器に 各種Linuxディストリを入れて遊ぼう Install Linux Distributions on G...
GPD-WINや中華ノートPCなどATOM機器に 各種Linuxディストリを入れて遊ぼう Install Linux Distributions on G...Netwalker lab kapper

Windows10タブレットにUbuntu16.04を色々入れてみた 2016年度版 Install Ubuntu16.04 on Windows10 T...
Windows10タブレットにUbuntu16.04を色々入れてみた 2016年度版 Install Ubuntu16.04 on Windows10 T...Windows10タブレットにUbuntu16.04を色々入れてみた 2016年度版 Install Ubuntu16.04 on Windows10 T...
Windows10タブレットにUbuntu16.04を色々入れてみた 2016年度版 Install Ubuntu16.04 on Windows10 T...Netwalker lab kapper

20110715 osc2011 kyoto
20110715 osc2011 kyoto20110715 osc2011 kyoto
20110715 osc2011 kyotoYamauchi isamu

Displaylink : Reloaded
Displaylink : ReloadedDisplaylink : Reloaded
Displaylink : ReloadedMasataka Kondo

Raspberry pi で始める v sphere 7 超入門
Raspberry pi で始める v sphere 7 超入門Raspberry pi で始める v sphere 7 超入門
Raspberry pi で始める v sphere 7 超入門Satoshi Imai

Open-FCoE_osc2011tokyofall_20111119
Open-FCoE_osc2011tokyofall_20111119Open-FCoE_osc2011tokyofall_20111119
Open-FCoE_osc2011tokyofall_20111119metamd

Robovie Maker2éêàµê‡ñæèë
Robovie Maker2éêàµê‡ñæèëRobovie Maker2éêàµê‡ñæèë
Robovie Maker2éêàµê‡ñæèëguesta33ba0

最速・最短・最簡単でKubernetesを始めるハウツー with k0s
最速・最短・最簡単でKubernetesを始めるハウツー with k0s最速・最短・最簡単でKubernetesを始めるハウツー with k0s
最速・最短・最簡単でKubernetesを始めるハウツー with k0sKamon Nobuchika

Lpicl304セミナー資料20140727
Lpicl304セミナー資料20140727Lpicl304セミナー資料20140727
Lpicl304セミナー資料20140727Takahiro Kujirai

Microsoft DaRT って何だろう
Microsoft DaRT って何だろうMicrosoft DaRT って何だろう
Microsoft DaRT って何だろうYutaro Tamai

Cell/B.E. プログラミング事始め
Cell/B.E. プログラミング事始めCell/B.E. プログラミング事始め
Cell/B.E. プログラミング事始めYou&I

Infinite Debian - Platform for mass-producing system every second
Infinite Debian - Platform for mass-producing system every secondInfinite Debian - Platform for mass-producing system every second
Infinite Debian - Platform for mass-producing system every secondTaisuke Yamada


Similar to Play with UEFI (20)

あなたのAppleにもEFIモンスターはいませんか? by Pedro Vilaça - CODE BLUE 2015
あなたのAppleにもEFIモンスターはいませんか? by Pedro Vilaça - CODE BLUE 2015あなたのAppleにもEFIモンスターはいませんか? by Pedro Vilaça - CODE BLUE 2015
あなたのAppleにもEFIモンスターはいませんか? by Pedro Vilaça - CODE BLUE 2015

Yocto Project ハンズオン / 参加者用資料
Yocto Project ハンズオン / 参加者用資料Yocto Project ハンズオン / 参加者用資料
Yocto Project ハンズオン / 参加者用資料

UEFIで始めるLinux From Scratch
UEFIで始めるLinux From ScratchUEFIで始めるLinux From Scratch
UEFIで始めるLinux From Scratch

UEFIベアメタルプログラミング
UEFIベアメタルプログラミングUEFIベアメタルプログラミング
UEFIベアメタルプログラミング

Code igniterでテスト駆動開発 資料作成中
Code igniterでテスト駆動開発 資料作成中Code igniterでテスト駆動開発 資料作成中
Code igniterでテスト駆動開発 資料作成中

GPD-WINや中華ノートPCなどATOM機器に 各種Linuxディストリを入れて遊ぼう Install Linux Distributions on G...
GPD-WINや中華ノートPCなどATOM機器に 各種Linuxディストリを入れて遊ぼう Install Linux Distributions on G...GPD-WINや中華ノートPCなどATOM機器に 各種Linuxディストリを入れて遊ぼう Install Linux Distributions on G...
GPD-WINや中華ノートPCなどATOM機器に 各種Linuxディストリを入れて遊ぼう Install Linux Distributions on G...

Windows10タブレットにUbuntu16.04を色々入れてみた 2016年度版 Install Ubuntu16.04 on Windows10 T...
Windows10タブレットにUbuntu16.04を色々入れてみた 2016年度版 Install Ubuntu16.04 on Windows10 T...Windows10タブレットにUbuntu16.04を色々入れてみた 2016年度版 Install Ubuntu16.04 on Windows10 T...
Windows10タブレットにUbuntu16.04を色々入れてみた 2016年度版 Install Ubuntu16.04 on Windows10 T...

20110715 osc2011 kyoto
20110715 osc2011 kyoto20110715 osc2011 kyoto
20110715 osc2011 kyoto

猫でも分かるUE4.22から入ったSubsystem
猫でも分かるUE4.22から入ったSubsystem 猫でも分かるUE4.22から入ったSubsystem
猫でも分かるUE4.22から入ったSubsystem

Displaylink : Reloaded
Displaylink : ReloadedDisplaylink : Reloaded
Displaylink : Reloaded

Raspberry pi で始める v sphere 7 超入門
Raspberry pi で始める v sphere 7 超入門Raspberry pi で始める v sphere 7 超入門
Raspberry pi で始める v sphere 7 超入門

Open-FCoE_osc2011tokyofall_20111119
Open-FCoE_osc2011tokyofall_20111119Open-FCoE_osc2011tokyofall_20111119
Open-FCoE_osc2011tokyofall_20111119

Robovie Maker2éêàµê‡ñæèë
Robovie Maker2éêàµê‡ñæèëRobovie Maker2éêàµê‡ñæèë
Robovie Maker2éêàµê‡ñæèë

最速・最短・最簡単でKubernetesを始めるハウツー with k0s
最速・最短・最簡単でKubernetesを始めるハウツー with k0s最速・最短・最簡単でKubernetesを始めるハウツー with k0s
最速・最短・最簡単でKubernetesを始めるハウツー with k0s

Lpicl304セミナー資料20140727
Lpicl304セミナー資料20140727Lpicl304セミナー資料20140727
Lpicl304セミナー資料20140727

Microsoft DaRT って何だろう
Microsoft DaRT って何だろうMicrosoft DaRT って何だろう
Microsoft DaRT って何だろう

Cell/B.E. プログラミング事始め
Cell/B.E. プログラミング事始めCell/B.E. プログラミング事始め
Cell/B.E. プログラミング事始め

カーネルをmakeしよう! - 第4回つくらぐ勉強会
カーネルをmakeしよう! - 第4回つくらぐ勉強会カーネルをmakeしよう! - 第4回つくらぐ勉強会
カーネルをmakeしよう! - 第4回つくらぐ勉強会

Infinite Debian - Platform for mass-producing system every second
Infinite Debian - Platform for mass-producing system every secondInfinite Debian - Platform for mass-producing system every second
Infinite Debian - Platform for mass-producing system every second

Xeon d
Xeon dXeon d
Xeon d


More from Takuya ASADA

Seastar in 歌舞伎座.tech#8「C++初心者会」
Seastar in 歌舞伎座.tech#8「C++初心者会」Seastar in 歌舞伎座.tech#8「C++初心者会」
Seastar in 歌舞伎座.tech#8「C++初心者会」Takuya ASADA

Seastar:高スループットなサーバアプリケーションの為の新しいフレームワーク
Seastar:高スループットなサーバアプリケーションの為の新しいフレームワークSeastar:高スループットなサーバアプリケーションの為の新しいフレームワーク
Seastar:高スループットなサーバアプリケーションの為の新しいフレームワークTakuya ASADA

高スループットなサーバアプリケーションの為の新しいフレームワーク
「Seastar」
高スループットなサーバアプリケーションの為の新しいフレームワーク
「Seastar」高スループットなサーバアプリケーションの為の新しいフレームワーク
「Seastar」
高スループットなサーバアプリケーションの為の新しいフレームワーク
「Seastar」Takuya ASADA

ヤマノススメ〜秋山郷 de ハッカソン〜
ヤマノススメ〜秋山郷 de ハッカソン〜ヤマノススメ〜秋山郷 de ハッカソン〜
ヤマノススメ〜秋山郷 de ハッカソン〜Takuya ASADA

OSvのご紹介 in
Java 8 HotSpot meeting
OSvのご紹介 in
Java 8 HotSpot meetingOSvのご紹介 in
Java 8 HotSpot meeting
OSvのご紹介 in
Java 8 HotSpot meetingTakuya ASADA

OSvパンフレット v3
OSvパンフレット v3OSvパンフレット v3
OSvパンフレット v3Takuya ASADA

OSvのご紹介 in OSC2014 Tokyo/Fall
OSvのご紹介 in OSC2014 Tokyo/FallOSvのご紹介 in OSC2014 Tokyo/Fall
OSvのご紹介 in OSC2014 Tokyo/FallTakuya ASADA

Linux network stack
Linux network stackLinux network stack
Linux network stackTakuya ASADA

Presentation on your terminal
Presentation on your terminalPresentation on your terminal
Presentation on your terminalTakuya ASADA

僕のIntel nucが起動しないわけがない
僕のIntel nucが起動しないわけがない僕のIntel nucが起動しないわけがない
僕のIntel nucが起動しないわけがないTakuya ASADA

OSvパンフレット
OSvパンフレットOSvパンフレット
OSvパンフレットTakuya ASADA

BHyVeでOSvを起動したい
〜BIOSがなくてもこの先生きのこるには〜
BHyVeでOSvを起動したい
〜BIOSがなくてもこの先生きのこるには〜BHyVeでOSvを起動したい
〜BIOSがなくてもこの先生きのこるには〜
BHyVeでOSvを起動したい
〜BIOSがなくてもこの先生きのこるには〜Takuya ASADA

「ハイパーバイザの作り方」読書会#2
「ハイパーバイザの作り方」読書会#2「ハイパーバイザの作り方」読書会#2
「ハイパーバイザの作り方」読書会#2Takuya ASADA

「ハイパーバイザの作り方」読書会#1
「ハイパーバイザの作り方」読書会#1「ハイパーバイザの作り方」読書会#1
「ハイパーバイザの作り方」読書会#1Takuya ASADA

10GbE時代のネットワークI/O高速化
10GbE時代のネットワークI/O高速化10GbE時代のネットワークI/O高速化
10GbE時代のネットワークI/O高速化Takuya ASADA

Implements BIOS emulation support for BHyVe: A BSD Hypervisor
Implements BIOS emulation support for BHyVe: A BSD HypervisorImplements BIOS emulation support for BHyVe: A BSD Hypervisor
Implements BIOS emulation support for BHyVe: A BSD HypervisorTakuya ASADA

仮想化環境での利用者公平性
仮想化環境での利用者公平性仮想化環境での利用者公平性
仮想化環境での利用者公平性Takuya ASADA

仮想化環境におけるパケットフォワーディング
仮想化環境におけるパケットフォワーディング仮想化環境におけるパケットフォワーディング
仮想化環境におけるパケットフォワーディングTakuya ASADA


More from Takuya ASADA (20)

Seastar in 歌舞伎座.tech#8「C++初心者会」
Seastar in 歌舞伎座.tech#8「C++初心者会」Seastar in 歌舞伎座.tech#8「C++初心者会」
Seastar in 歌舞伎座.tech#8「C++初心者会」

Seastar:高スループットなサーバアプリケーションの為の新しいフレームワーク
Seastar:高スループットなサーバアプリケーションの為の新しいフレームワークSeastar:高スループットなサーバアプリケーションの為の新しいフレームワーク
Seastar:高スループットなサーバアプリケーションの為の新しいフレームワーク

高スループットなサーバアプリケーションの為の新しいフレームワーク
「Seastar」
高スループットなサーバアプリケーションの為の新しいフレームワーク
「Seastar」高スループットなサーバアプリケーションの為の新しいフレームワーク
「Seastar」
高スループットなサーバアプリケーションの為の新しいフレームワーク
「Seastar」

ヤマノススメ〜秋山郷 de ハッカソン〜
ヤマノススメ〜秋山郷 de ハッカソン〜ヤマノススメ〜秋山郷 de ハッカソン〜
ヤマノススメ〜秋山郷 de ハッカソン〜

OSvのご紹介 in
Java 8 HotSpot meeting
OSvのご紹介 in
Java 8 HotSpot meetingOSvのご紹介 in
Java 8 HotSpot meeting
OSvのご紹介 in
Java 8 HotSpot meeting

OSvパンフレット v3
OSvパンフレット v3OSvパンフレット v3
OSvパンフレット v3

OSvのご紹介 in OSC2014 Tokyo/Fall
OSvのご紹介 in OSC2014 Tokyo/FallOSvのご紹介 in OSC2014 Tokyo/Fall
OSvのご紹介 in OSC2014 Tokyo/Fall

OSv噺
OSv噺OSv噺
OSv噺

Linux network stack
Linux network stackLinux network stack
Linux network stack

Presentation on your terminal
Presentation on your terminalPresentation on your terminal
Presentation on your terminal

僕のIntel nucが起動しないわけがない
僕のIntel nucが起動しないわけがない僕のIntel nucが起動しないわけがない
僕のIntel nucが起動しないわけがない

OSvパンフレット
OSvパンフレットOSvパンフレット
OSvパンフレット

BHyVeでOSvを起動したい
〜BIOSがなくてもこの先生きのこるには〜
BHyVeでOSvを起動したい
〜BIOSがなくてもこの先生きのこるには〜BHyVeでOSvを起動したい
〜BIOSがなくてもこの先生きのこるには〜
BHyVeでOSvを起動したい
〜BIOSがなくてもこの先生きのこるには〜

「ハイパーバイザの作り方」読書会#2
「ハイパーバイザの作り方」読書会#2「ハイパーバイザの作り方」読書会#2
「ハイパーバイザの作り方」読書会#2

「ハイパーバイザの作り方」読書会#1
「ハイパーバイザの作り方」読書会#1「ハイパーバイザの作り方」読書会#1
「ハイパーバイザの作り方」読書会#1

10GbE時代のネットワークI/O高速化
10GbE時代のネットワークI/O高速化10GbE時代のネットワークI/O高速化
10GbE時代のネットワークI/O高速化

Implements BIOS emulation support for BHyVe: A BSD Hypervisor
Implements BIOS emulation support for BHyVe: A BSD HypervisorImplements BIOS emulation support for BHyVe: A BSD Hypervisor
Implements BIOS emulation support for BHyVe: A BSD Hypervisor

仮想化環境での利用者公平性
仮想化環境での利用者公平性仮想化環境での利用者公平性
仮想化環境での利用者公平性

仮想化環境におけるパケットフォワーディング
仮想化環境におけるパケットフォワーディング仮想化環境におけるパケットフォワーディング
仮想化環境におけるパケットフォワーディング

MMIO on VT-x
MMIO on VT-xMMIO on VT-x
MMIO on VT-x


Recently uploaded

論文紹介:ViTPose: Simple Vision Transformer Baselines for Human Pose Estimation
論文紹介:ViTPose: Simple Vision Transformer Baselines for Human Pose Estimation論文紹介:ViTPose: Simple Vision Transformer Baselines for Human Pose Estimation
論文紹介:ViTPose: Simple Vision Transformer Baselines for Human Pose EstimationToru Tamaki

Intranet Development v1.0 (TSG LIVE! 12 LT )
Intranet Development v1.0 (TSG LIVE! 12 LT )Intranet Development v1.0 (TSG LIVE! 12 LT )
Intranet Development v1.0 (TSG LIVE! 12 LT )iwashiira2ctf

論文紹介: Offline Q-Learning on diverse Multi-Task data both scales and generalizes
論文紹介: Offline Q-Learning on diverse Multi-Task data both scales and generalizes論文紹介: Offline Q-Learning on diverse Multi-Task data both scales and generalizes
論文紹介: Offline Q-Learning on diverse Multi-Task data both scales and generalizesatsushi061452

論文紹介:Deep Occlusion-Aware Instance Segmentation With Overlapping BiLayers
論文紹介:Deep Occlusion-Aware Instance Segmentation With Overlapping BiLayers論文紹介:Deep Occlusion-Aware Instance Segmentation With Overlapping BiLayers
論文紹介:Deep Occlusion-Aware Instance Segmentation With Overlapping BiLayersToru Tamaki

論文紹介: Exploiting semantic segmentation to boost reinforcement learning in vid...
論文紹介: Exploiting semantic segmentation to boost reinforcement learning in vid...論文紹介: Exploiting semantic segmentation to boost reinforcement learning in vid...
論文紹介: Exploiting semantic segmentation to boost reinforcement learning in vid...atsushi061452

20240523_IoTLT_vol111_kitazaki_v1___.pdf
20240523_IoTLT_vol111_kitazaki_v1___.pdf20240523_IoTLT_vol111_kitazaki_v1___.pdf
20240523_IoTLT_vol111_kitazaki_v1___.pdfAyachika Kitazaki

部内勉強会(IT用語ざっくり学習) 実施日:2024年5月17日(金) 対象者:営業部社員
部内勉強会(IT用語ざっくり学習) 実施日:2024年5月17日(金) 対象者:営業部社員部内勉強会(IT用語ざっくり学習) 実施日:2024年5月17日(金) 対象者:営業部社員
部内勉強会(IT用語ざっくり学習) 実施日:2024年5月17日(金) 対象者:営業部社員Sadaomi Nishi

ロボットマニピュレーションの作業・動作計画 / rosjp_planning_for_robotic_manipulation_20240521
ロボットマニピュレーションの作業・動作計画 / rosjp_planning_for_robotic_manipulation_20240521ロボットマニピュレーションの作業・動作計画 / rosjp_planning_for_robotic_manipulation_20240521
ロボットマニピュレーションの作業・動作計画 / rosjp_planning_for_robotic_manipulation_20240521Satoshi Makita

2024年5月25日Serverless Meetup大阪 アプリケーションをどこで動かすべきなのか.pptx
2024年5月25日Serverless Meetup大阪 アプリケーションをどこで動かすべきなのか.pptx2024年5月25日Serverless Meetup大阪 アプリケーションをどこで動かすべきなのか.pptx
2024年5月25日Serverless Meetup大阪 アプリケーションをどこで動かすべきなのか.pptxssuserbefd24

クラウド時代におけるSREとUPWARDの取組ーUPWARD株式会社 CTO門畑
クラウド時代におけるSREとUPWARDの取組ーUPWARD株式会社 CTO門畑クラウド時代におけるSREとUPWARDの取組ーUPWARD株式会社 CTO門畑
クラウド時代におけるSREとUPWARDの取組ーUPWARD株式会社 CTO門畑Akihiro Kadohata

5/22 第23回 Customer系エンジニア座談会のスライド 公開用 西口瑛一
5/22 第23回 Customer系エンジニア座談会のスライド 公開用 西口瑛一5/22 第23回 Customer系エンジニア座談会のスライド 公開用 西口瑛一
5/22 第23回 Customer系エンジニア座談会のスライド 公開用 西口瑛一瑛一 西口

Amazon Cognitoで実装するパスキー (Security-JAWS【第33回】 勉強会)
Amazon Cognitoで実装するパスキー (Security-JAWS【第33回】 勉強会)Amazon Cognitoで実装するパスキー (Security-JAWS【第33回】 勉強会)
Amazon Cognitoで実装するパスキー (Security-JAWS【第33回】 勉強会)keikoitakurag


Recently uploaded (12)

論文紹介:ViTPose: Simple Vision Transformer Baselines for Human Pose Estimation
論文紹介:ViTPose: Simple Vision Transformer Baselines for Human Pose Estimation論文紹介:ViTPose: Simple Vision Transformer Baselines for Human Pose Estimation
論文紹介:ViTPose: Simple Vision Transformer Baselines for Human Pose Estimation

Intranet Development v1.0 (TSG LIVE! 12 LT )
Intranet Development v1.0 (TSG LIVE! 12 LT )Intranet Development v1.0 (TSG LIVE! 12 LT )
Intranet Development v1.0 (TSG LIVE! 12 LT )

論文紹介: Offline Q-Learning on diverse Multi-Task data both scales and generalizes
論文紹介: Offline Q-Learning on diverse Multi-Task data both scales and generalizes論文紹介: Offline Q-Learning on diverse Multi-Task data both scales and generalizes
論文紹介: Offline Q-Learning on diverse Multi-Task data both scales and generalizes

論文紹介:Deep Occlusion-Aware Instance Segmentation With Overlapping BiLayers
論文紹介:Deep Occlusion-Aware Instance Segmentation With Overlapping BiLayers論文紹介:Deep Occlusion-Aware Instance Segmentation With Overlapping BiLayers
論文紹介:Deep Occlusion-Aware Instance Segmentation With Overlapping BiLayers

論文紹介: Exploiting semantic segmentation to boost reinforcement learning in vid...
論文紹介: Exploiting semantic segmentation to boost reinforcement learning in vid...論文紹介: Exploiting semantic segmentation to boost reinforcement learning in vid...
論文紹介: Exploiting semantic segmentation to boost reinforcement learning in vid...

20240523_IoTLT_vol111_kitazaki_v1___.pdf
20240523_IoTLT_vol111_kitazaki_v1___.pdf20240523_IoTLT_vol111_kitazaki_v1___.pdf
20240523_IoTLT_vol111_kitazaki_v1___.pdf

部内勉強会(IT用語ざっくり学習) 実施日:2024年5月17日(金) 対象者:営業部社員
部内勉強会(IT用語ざっくり学習) 実施日:2024年5月17日(金) 対象者:営業部社員部内勉強会(IT用語ざっくり学習) 実施日:2024年5月17日(金) 対象者:営業部社員
部内勉強会(IT用語ざっくり学習) 実施日:2024年5月17日(金) 対象者:営業部社員

ロボットマニピュレーションの作業・動作計画 / rosjp_planning_for_robotic_manipulation_20240521
ロボットマニピュレーションの作業・動作計画 / rosjp_planning_for_robotic_manipulation_20240521ロボットマニピュレーションの作業・動作計画 / rosjp_planning_for_robotic_manipulation_20240521
ロボットマニピュレーションの作業・動作計画 / rosjp_planning_for_robotic_manipulation_20240521

2024年5月25日Serverless Meetup大阪 アプリケーションをどこで動かすべきなのか.pptx
2024年5月25日Serverless Meetup大阪 アプリケーションをどこで動かすべきなのか.pptx2024年5月25日Serverless Meetup大阪 アプリケーションをどこで動かすべきなのか.pptx
2024年5月25日Serverless Meetup大阪 アプリケーションをどこで動かすべきなのか.pptx

クラウド時代におけるSREとUPWARDの取組ーUPWARD株式会社 CTO門畑
クラウド時代におけるSREとUPWARDの取組ーUPWARD株式会社 CTO門畑クラウド時代におけるSREとUPWARDの取組ーUPWARD株式会社 CTO門畑
クラウド時代におけるSREとUPWARDの取組ーUPWARD株式会社 CTO門畑

5/22 第23回 Customer系エンジニア座談会のスライド 公開用 西口瑛一
5/22 第23回 Customer系エンジニア座談会のスライド 公開用 西口瑛一5/22 第23回 Customer系エンジニア座談会のスライド 公開用 西口瑛一
5/22 第23回 Customer系エンジニア座談会のスライド 公開用 西口瑛一

Amazon Cognitoで実装するパスキー (Security-JAWS【第33回】 勉強会)
Amazon Cognitoで実装するパスキー (Security-JAWS【第33回】 勉強会)Amazon Cognitoで実装するパスキー (Security-JAWS【第33回】 勉強会)
Amazon Cognitoで実装するパスキー (Security-JAWS【第33回】 勉強会)


Play with UEFI

  • 1. PLAY WITH UEFI @syuu1228 13年2月16日土曜日
  • 3. UEFI APPLICATION書いたこと ある人 ノ 13年2月16日土曜日
  • 4. 今日は簡単なUEFI APPLICATIONを 書いて遊んでみようという話です 13年2月16日土曜日
  • 5. UEFIとは何か? • 90年代にIntelとHPにより開発された、IA32/IA64共通のブートシステム • PCに依然として残るレガシーな仕組みであるBIOSを置き換え • CPU非依存なアーキテクチャ • CPU非依存なドライバ • 128partition・over 2TBのディスクをサポートするGPTを採用 • ネットワーク対応などの多彩な機能に対応 • モジュラー型のデザイン • 高速起動にも寄与 13年2月16日土曜日
  • 6. (U)EFIの歴史1 • 1990年代にIntel・HPがIA64アーキテクチャを設計した時に、 IA32/IA64両方で使えるファームウェア仕様を作ったのが始 まり • IA64ではそれしかないので使われていたが、IA32では広まら ず • 例外:2006年にリリースされたIntel MacはEFI 1.10をベースに した独自ファームウェアを採用 13年2月16日土曜日
  • 7. (U)EFIの歴史2 • EFI specificationはIntelからUnified EFI Forumへ移管 →規格名がUEFIに・2.x系がリリース • 2009年頃から2TBの壁が問題視され始め、UEFI搭載PCが 普及しはじめる・OSも標準対応へ • 普通にその辺のヨ○バシでUEFI対応機買えるように←イ マココ! 13年2月16日土曜日
  • 8. MBRと2TBの壁 • MBRのパーティーションテーブルでは、開始セクタ値とセクタ数が 32bit(4G sectors) • 4G sectors * 512byte = 2TB! • パーティーションテーブル変えるかセクタサイズ変えるしかない→ 互換性無くなる • バッドノウハウで回避出来ないことも無いけど… • もうしんどいしGPTを前提としているUEFIに移行しようよ 13年2月16日土曜日
  • 9. MBRとGPTの比較 • MBRではパーティーション:4個→128個 • セクタアドレス長:32bit→64bit • パーティーションタイプ:1byte→16byte GUID • ブートフラグ:1byte→属性フラグ:8bytes • パーティーション名:72bytes UTF-16 • バックアップのパーティーションテーブル領域 13年2月16日土曜日
  • 12. UEFIの見た目 • 普通のBIOSみたいな起動画面である事が多い • デフォルト設定でOSが自動的にブートされる限り、特にBIOSブ ートとの見た目上の違いはない • 但し、よく見ると全然違う: • Boot ManagerというGRUBのブートメニューのようなものがある • UEFI Shellというコマンドプロンプトのようなシェルがある 13年2月16日土曜日
  • 14. BOOT MANAGER ブート項目の選択画面。 OSは自分のブートローダをここに登録する 13年2月16日土曜日
  • 15. BOOT MAINTENANCE MANAGER メニューの編集、ロードするドライバの指 定、任意のファイルの実行など 13年2月16日土曜日
  • 16. UEFI SHELL コマンドプロンプト風のシェル 任意のOS起動などに使用 13年2月16日土曜日
  • 18. UEFIからのブート BootManagerの設定値がデフォルトの場合 • UEFIがHDDを検出、GPTをロード • EFI System Partitionを検索 • EFIBOOTBOOTX64.EFIをロード (32bit環境ならBOOTX86.EFI) 13年2月16日土曜日
  • 19. EFI SYSTEM PARTITION • パーティーションタイプGUIDがEFI System Partitionな FATファイルシステム • GPTにブートセクタは無い • ここからUEFIアプリケーションをロードする事により 起動 13年2月16日土曜日
  • 20. UEFI APPLICATION • 64bit protected modeのPEバイナリ (UEFIがx64版の場合) • 拡張子:.EFI • UEFI APIを利用して各種処理を実装 13年2月16日土曜日
  • 21. UEFIからのブート 厳密にはどうなっているか 以下のようなUEFI NVRAM variablesにより起動処理が制御される • Boot####:ロードするUEFI applicationのPATH・ 又はディスクのデバイスPATH • BootOrder:Boot####の試行順序(配列で指定) • BootNext:次回起動時にロードするBoot####(BootOrderより優 先、一度起動すると削除) • Timeout:設定秒数だけBoot Menuを表示(自動起動を遅延) 13年2月16日土曜日
  • 22. 設定例 • 起動まで10秒待つ • ubuntu→HDD→CDROM→Network→Shellの順で試行 • ファイル指定がないドライブはEFI System PartitionのEFIBOOTBOOTX64.EFIを探索 13年2月16日土曜日
  • 23. EFIBOOTMGR • efibootmgrでブートメニューを編集 • カーネルは/sys/firmware/efi/vars/・/sys/firmware/efi/efivars/経由でUEFI NVRAM variablesへのユーザランドからのアクセスを許可している 13年2月16日土曜日
  • 24. /SYS/FIRMWARE/EFI/EFIVARS syuu@ubuntu:~$ ls /sys/firmware/efi/efivars Boot0000-8be4df61-93ca-11d2-aa0d-00e098032b8c Boot0001-8be4df61-93ca-11d2-aa0d-00e098032b8c Boot0002-8be4df61-93ca-11d2-aa0d-00e098032b8c Boot0003-8be4df61-93ca-11d2-aa0d-00e098032b8c Boot0004-8be4df61-93ca-11d2-aa0d-00e098032b8c BootCurrent-8be4df61-93ca-11d2-aa0d-00e098032b8c … $ sudo cat /sys/firmware/efi/efivars/ Boot0000-8be4df61-93ca-11d2-aa0d-00e098032b8c @EFI VMware Virtual SCSI Hard Drive (0.0) ?A ? 13年2月16日土曜日
  • 25. UEFIの内部構造 PI specification UEFI specification UEFI APIs UEFI Services Device Apps Drivers Boot UEFI PEI DXE Bootl OS Manager oader Load drivers Load UEFI apps CPU init Chipset init Board init 13年2月16日土曜日
  • 26. UEFIの内部構造 PI specification UEFI specification 今日はここを見ていきます UEFI APIs UEFI Services Device Apps Drivers Boot UEFI PEI DXE Bootl OS Manager oader Load drivers Load UEFI apps CPU init Chipset init Board init 13年2月16日土曜日
  • 27. UEFI APPLICATIONの種類 • 二種類のUEFI Application • 通常のUEFI Application:終了時にExit()をコールし、 UEFI Shellなどに制御を戻す • OS Loader:終了時にExitBootServices()をコールし、 UEFIが利用していた資源を開放して制御をOSへ移す 13年2月16日土曜日
  • 28. MAIN() IN UEFI APPLICATION EFI_STATUS HelloMain ( IN EFI_HANDLE       ImageHandle,             IN EFI_SYSTEM_TABLE *SystemTable) 引数は2個(ImageHandle、SystemTable) ImageHandleはロードされたUEFI Applicationのイメージファイルに対するハンドル SystemTableを経由して全てのUEFI APIへアクセス 13年2月16日土曜日
  • 29. #define EFI_2_30_SYSTEM_TABLE_REVISION ((2<<16) | (30)) #define EFI_2_20_SYSTEM_TABLE_REVISION ((2<<16) | (20)) #define EFI_2_10_SYSTEM_TABLE_REVISION ((2<<16) | (10)) #define EFI_2_00_SYSTEM_TABLE_REVISION ((2<<16) | (00)) UEFI SYSTEM TABLE #define EFI_1_10_SYSTEM_TABLE_REVISION ((1<<16) | (10)) #define EFI_1_02_SYSTEM_TABLE_REVISION ((1<<16) | (02)) #define EFI_SYSTEM_TABLE_REVISION EFI_2_30_SYSTEM_TABLE_REVISION #define EFI_SPECIFICATION_VERSION EFI_SYSTEM_TABLE_REVISION #define EFI_SYSTEM_TABLE_REVISION EFI_2_31_SYSTEM_TABLE_REVISION typedef struct { EFI_TABLE_HEADER Hdr; CHAR16 *FirmwareVendor; UINT32 FirmwareRevision; EFI_HANDLE ConsoleInHandle; EFI_SIMPLE_TEXT_INPUT_PROTOCOL *ConIn; EFI System Table EFI_HANDLE ConsoleOutHandle; EFI_SIMPLE_TEXT_OUTPUT_PROTOCOL *ConOut; EFI_HANDLE StandardErrorHandle; EFI_SIMPLE_TEXT_OUTPUT_PROTOCOL *StdErr; EFI_RUNTIME_SERVICES *RuntimeServices; 80 EFI_BOOT_SERVICES June 27, 2012 *BootServices; Version 2.3.1, Errata C UINTN NumberOfTableEntries; EFI_CONFIGURATION_TABLE *ConfigurationTable; } EFI_SYSTEM_TABLE; Parameters UEFI Applicationに対して公開するインタフェースが全て Hdr The table header for the EFI System Table. This header contains the EFI_SYSTEM_TABLE_SIGNATURE and EFI_SYSTEM_TABLE_REVISION values along with the size 詰め込まれた構造体 of the EFI_SYSTEM_TABLE structure and a 32-bit CRC to verify that the contents of the EFI System Table are valid. FirmwareVendor A pointer to a null terminated string that identifies the vendor that produces the system firmware for the platform. 13年2月16日土曜日 FirmwareRevision A firmware vendor specific value that identifies the revision of
  • 30. CONOUT, CONIN, STDERR #include <Library/UefiApplicationEntryPoint.h> #include <Library/UefiLib.h> EFI_STATUS EFIAPI UefiMain (IN EFI_HANDLE ImageHandle, IN EFI_SYSTEM_TABLE *SystemTable) { SystemTable->ConOut->OutputString(SystemTable->ConOut, L"Hello Worldrn"); return EFI_SUCCESS; } •コンソールへの入出力API •文字エンコーディングはUTF-16を使用 13年2月16日土曜日
  • 31. RUNTIME SERVICES • ExitBootServices()後もUEFIがOSに対して提供するサービス • 最低限の機能のみ • Time (GetTime, SetTime...) • Virtual Memory (SetirtualAddressMap...) • Variable Services (GetVariable...) • Miscellaneous Services(ResetSystem...) 13年2月16日土曜日
  • 32. BOOT SERVICES • ExitBootServices()までUEFI Applicationに提供するサービス • Task Priority Services (RaiseTPL...) • Memory Services (AllocatePages...) • Event & Timer Services (CreateEvent, SetTimer...) • Protocol Handler Services (HandleProtocol...) • Image Services (LoadImage, StartImage...) • Miscellaneous Services (Stall, CopyMem...) • Open and Close Protocol Services (OpenProtocol...) • Library Services (LocateProtocol...) • 32bit CRC Services (CalculateCrc32...) 13年2月16日土曜日
  • 33. PROCOTOLS • ネットワークプロトコルスタックのことではない • UEFI上で提供される様々なサービスの事 • UEFI Driverを実装しUEFIへロードする事により、自作の Protocolを提供する事も可能 13年2月16日土曜日
  • 34. 定義されているPROTOCOL • EFI Loaded Image • USB Support • Device Path Protocol • Debugger Support • UEFI Driver Model • Compression Algorithm • Console Support • ACPI Protocols • Media Access • TCP/IP, IPSec, FTP • PCI Bus Support • ARP & DHCP • SCSI Driver Models and Bus Support • UDP & MTFTP • iSCSI Boot • etc... 13年2月16日土曜日
  • 35. PROTOCOL利用例 #define EFI_SIMPLE_FILE_SYSTEM_PROTOCOL_GUID { 0x964e5b22, 0x6459, 0x11d2, {0x8e, 0x39, 0x0, 0xa0, 0xc9, 0x69, 0x72, 0x3b} } EFI_GUID gEfiSimpleFileSystemProtocolGuid = EFI_SIMPLE_FILE_SYSTEM_PROTOCOL_GUID; EFI_SIMPLE_FILE_SYSTEM_PROTOCOL *Vol; EFI_FILE_HANDLE Root; EFI_FILE_HANDLE CurDir; EFI_FILE_HANDLE FileHandle; CHAR16 *FileName = L”hoge.txt”; gBS->HandleProtocol ( DeviceHandle, &gEfiSimpleFileSystemProtocolGuid, &Vol ); Vol->OpenVolume (Vol, &Root); CurDir->Open ( CurDir, &FileHandle, FileName, EFI_FILE_MODE_READ, 0 ); •ProtocolのHandleを経由してAPIコール 13年2月16日土曜日
  • 36. よくみると • さっき出てきたConOutとかもProtocol • HandleProtocolとかしなくてもすぐ呼べるように SystemTableにポインタが最初から用意されてるだけ 13年2月16日土曜日
  • 37. UEFIのSDK • EDK II:オープンソースで開発されているUEFI実装で、デファクトスタンダード ググってすぐ出てくるのはこれ。 但し、ビルド方法のドキュメントをよく見るとtrunkをチェックアウトしている。 そして、trunkだと色々と地雷があって頻繁に踏む… • UDK2010:Intelが作っているEDK IIのstableリリース。 地雷を踏みたくなかったらこっちを使ったほうが良いのだが、EDK IIにしか無い機能も色々 と存在。 • gnu-efi:EDK IIはUEFIファームウェアのソースコードを全て含んでいるが、こちらはUEFI Applicationを実装するためだけのLightweightな実装。 シンプル簡単お手軽で普通のMakefileも使えるし、LinuxやOSXユーザにとってはこっちの方 が使いやすそう。 …だが、これでも色々と踏んだ… 13年2月16日土曜日
  • 38. OVMF FOR QEMU/KVM • EDK II上でビルドできるQEMU・KVM用のUEFI実装 • コマンド一発でビルド&実行まで簡単に出来る • QEMUでdebugconを有効にするとUEFIからのデバッグ出力が得られる • シリアルコンソールを有効にするとVGA側と同等の出力が得られる • ちょっと設定すればgdbも繋がるはず • stable版じゃないのが激しく気になるけどそんなもん存在しないので見なか ったことにするしか… 13年2月16日土曜日
  • 39. EDK IIにしかないもの • ここまで見てきたように、UEFIのAPIは標準CのAPIと互換性 がない • 通常のOSで動作しているアプリケーションを移植するのが 面倒 • libcとPOSIX APIの一部とBSD Socketを移植してしまえ! →Python移植できちゃいました →mrubyも移植できちゃいました 13年2月16日土曜日
  • 40. EDK II使ってTWITTERクライ アントを移植してみた • 組み込みとかで使いやすそうなPureC実装のTwitterクライ アント「Twitter4C」を利用 https://github.com/Plemling138/Twitter4C • Makefileじゃなくて独自形式の.infというビルドスクリプト を定義 • ダメそうなところを一つづつ潰して行ったら動いた https://gist.github.com/syuu1228/4965390 13年2月16日土曜日
  • 41. ダメポイント1 • このプログラム、メッセージが日本語だ… if(access_token == NULL) { //リクエストトークン取得 if(errcode = Twitter_GetRequestToken(c, r), errcode < 0) { - printf("リクエストトークンの取得でエラーが発生していますn"); - printf("エラーコード:%dn", errcode); + printf("error occured during get request tokenn"); + printf("error code:%dn", errcode); exit(0); } 13年2月16日土曜日
  • 42. ダメポイント2 • なんか知らんけどTRUE/FALSEがredefinedになるので +#if 0 #define TRUE 1 #define FALSE 0 +#endif 13年2月16日土曜日
  • 43. ダメポイント3 • 微妙な型のズレ //時間を取得してタイムスタンプと一意な値をセット gettimeofday(&tv, NULL); - sprintf(tstamp, "%ld", tv.tv_sec); + sprintf(tstamp, "%d", tv.tv_sec); - sprintf(nonce_tmp, "%ld", tv.tv_usec); + sprintf(nonce_tmp, "%d", tv.tv_usec); base64_encode(nonce_tmp, strlen(nonce_tmp), nonce, 128); URLEncode(nonce, nonce_urlenc); 13年2月16日土曜日
  • 44. ダメポイント4 • なんか知らんけどリクエストトークンの取得に失敗してしまって、認証のところまで行けない • めんどくせぇからアクセストークンとか一切をソースコードにベタ埋め込みしてみた a->user_id = "ほげほげ"; a->access_token = "ほげほげ"; a->access_secret = "ほげほげ"; a->pin = "2630697"; 13年2月16日土曜日
  • 45. ハマりポイント • X64で試してたら、UEFI Application側のバイナリのABIに誤りでもあ るのか、gethostbyname()するとUEFI側が の死を遂げるとかいう悲 惨な目にあった • ググってたらビルドオプション変えたら動いたとか、IA32なら行け たとか書いてあったので順に試した Re: [edk2] OVMF x64 - CR has Bad Signature:http://bit.ly/Yi3N8Y • ビルドオプション変えてもダメだったので、IA32にした(これだと 実機のUEFIはX64なので困るんだが。。。。 13年2月16日土曜日
  • 46. ツイートできた! • OSを起動しなくてもツイート出来る そう、UEFIならね • もっと頑張ればPythonやmruby経由でもツイート出来る はず 13年2月16日土曜日
  • 47. まとめ • UEFIならリアルモードのアセンブリゴリゴリ書いた り、サイズに悩んだりしないでも気軽にCでOSレス環 境向けのプログラムを書くことが出来ます • EDK IIを使えば標準C APIを使ってプログラミング出来 ます • なので、みんなも色々移植してみよう 13年2月16日土曜日
