  Copyright © 2013NTT DATA Corporation NTTデータ 基盤システム事業本部 澤田雅彦 pg_bigm(ピージーバイグラム)を用いた 全文検索のしくみ (後編) 第27回しくみ+アプリケーション勉強会(10/5)
• 2.
  2Copyright © 2013NTTDATA Corporation 自己紹介  名前 澤田 雅彦（さわだ まさひこ）  所属 NTTデータ 基盤システム事業本部 ２年目です やっていること 去年：pg_bigmの開発、サポート 今年：レプリケーション関係
• 3.
  3Copyright © 2013NTTDATA Corporation INDEX 1．前編の復習 2．性能測定(後編) 3．pg_bigm独自機能 4．デモ 5．まとめ
• 4.
  Copyright © 2013NTT DATA Corporation 4 前編の復習
• 5.

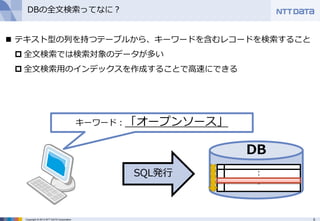

  5Copyright © 2013NTT DATA Corporation DBの全文検索ってなに？ SQL発行 DB ： ：  テキスト型の列を持つテーブルから、キーワードを含むレコードを検索すること  全文検索では検索対象のデータが多い  全文検索用のインデックスを作成することで高速にできる キーワード：「オープンソース」
• 6.
  6Copyright © 2013NTT DATA Corporation pg_bigmとpg_trgm pg_bigm pg_trgm 対応バージョン 9.1~ 9.1~ 開発主体 NTTデータ PostgreSQL コミュニティ 日本語対応 ○ △ 1，2文字検索 ○ × (インデックスを有効に使えない) 類似度検索 × ○ 利用できるインデックス の種類 GINのみ GINとGiST
• 7.
  7Copyright © 2013NTT DATA Corporation pg_bigm pg_trgm  pg_bigmとpg_trgmのインデックス登録時の 挙動の説明をしていきます  pg_bigmではキーを文字列で持つ  pg_trgmではキーをINT値で持つ pg_bigm,pg_trgmのインデックス登録 キー TID △△O 100 △OS 100 OSS 100 SSS 100 CRC1 100 CRC2 100 ①3文字分割 「△△O」、「△OS」、 「OSS」、「SSS」、 「SSあ」、「Sあ△」 ②重複削除 「△△O」、「△OS」、 「OSS」、「SSS」、 「CRC1」、「CRC2」 ①2文字分割 「△O」、「OS」、 「SS」、「SS」、 「Sあ」、「あ△」 ②重複削除 「△O」、「OS」、 「SS」 「Sあ」、「あ△」 キー TID △O 100 OS 100 SS 100 Sあ 100 あ△ 100 TID データ 100 OSSSあ キーワード ‘OSSSあ’ INSERT 3Byte以上の場合は ハッシュ変換される INT型で格納される TEXT型で格納される
• 8.

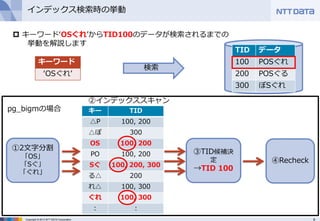

  8Copyright © 2013NTT DATA Corporation インデックス検索時の挙動 ①2文字分割 「OS」 「Sぐ」 「ぐれ」  キーワード‘OSぐれ’からTID100のデータが検索されるまでの 挙動を解説します ②インデックススキャン TID データ 100 POSぐれ 200 POSぐる 300 ぽSぐれ キー TID △P 100, 200 △ぽ 300 OS 100, 200 PO 100, 200 Sぐ 100, 200, 300 る△ 200 れ△ 100, 300 ぐれ 100, 300 ： ： ③TID候補決 定 →TID 100 ④Recheck 検索 キーワード ‘OSぐれ’ pg_bigmの場合
• 9.
  Copyright © 2013NTT DATA Corporation 9 性能測定(後編)
• 10.
  10Copyright © 2013NTT DATA Corporation 性能測定の概要 1．インデックス作成時間 2．インデックスサイズ 3．検索時間 4．データ挿入時間 測定対象 pg_bigm pg_trgm 測定項目 以下の項目を実施
• 11.

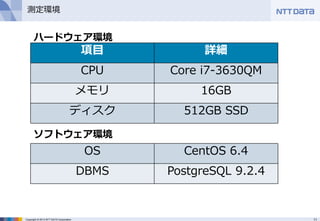

  11Copyright © 2013NTT DATA Corporation 測定環境 項目 詳細 CPU Core i7-3630QM メモリ 16GB ディスク 512GB SSD OS CentOS 6.4 DBMS PostgreSQL 9.2.4 ハードウェア環境 ソフトウェア環境
• 12.

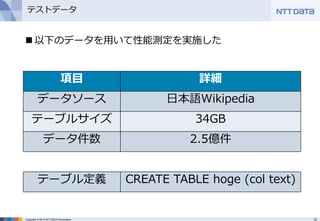

  12Copyright © 2013NTT DATA Corporation テストデータ 項目 詳細 データソース 日本語Wikipedia テーブルサイズ 34GB データ件数 2.5億件 テーブル定義 CREATE TABLE hoge (col text)  以下のデータを用いて性能測定を実施した
• 13.

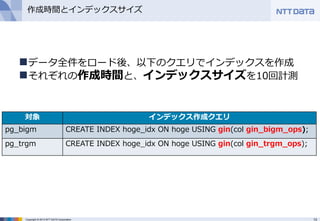

  13Copyright © 2013NTT DATA Corporation 作成時間とインデックスサイズ 対象 インデックス作成クエリ pg_bigm CREATE INDEX hoge_idx ON hoge USING gin(col gin_bigm_ops); pg_trgm CREATE INDEX hoge_idx ON hoge USING gin(col gin_trgm_ops); データ全件をロード後、以下のクエリでインデックスを作成 それぞれの作成時間と、インデックスサイズを10回計測
• 14.

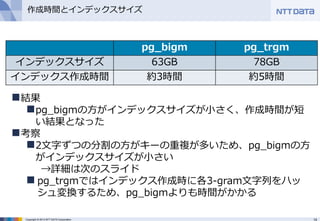

  14Copyright © 2013NTT DATA Corporation 作成時間とインデックスサイズ pg_bigm pg_trgm インデックスサイズ 63GB 78GB インデックス作成時間 約3時間 約5時間 結果 pg_bigmの方がインデックスサイズが小さく、作成時間が短 い結果となった 考察 2文字ずつの分割の方がキーの重複が多いため、pg_bigmの方 がインデックスサイズが小さい →詳細は次のスライド  pg_trgmではインデックス作成時に各3-gram文字列をハッ シュ変換するため、pg_bigmよりも時間がかかる
• 15.
  15Copyright © 2013NTT DATA Corporation インデックスキーの重複 「あいあい」を2文字、3文字分割する場合 pg_bigm △あ あい いあ あい い△ pg_trgm △△あ △あい あいあ いあい あい△
• 16.
  16Copyright © 2013NTT DATA Corporation インデックスキーの重複 「あいあい」を2文字、3文字分割して追加する場合 pg_bigm △あ あい いあ あい い△ pg_trgm △△あ △あい あいあ いあい あい△ 5個4個 重複を削除
• 17.
  17Copyright © 2013NTT DATA Corporation インデックスキーの重複 さらに「あいとあい」を2文字、3文字分割して追加する場合 pg_bigm △あ あい いあ い△ pg_trgm △△あ △あい あいあ いあい あい△ 5個 4個
• 18.

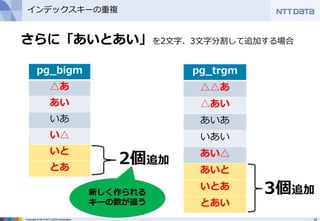

  18Copyright © 2013NTT DATA Corporation インデックスキーの重複 さらに「あいとあい」を2文字、3文字分割して追加する場合 pg_bigm △あ あい いあ い△ いと とあ 2個追加 pg_trgm △△あ △あい あいあ いあい あい△ あいと いとあ とあい 3個追加新しく作られる キーの数が違う

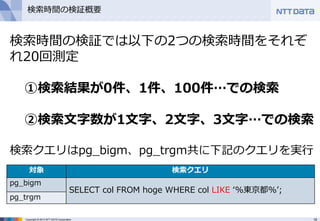

• 19.
  19Copyright © 2013NTT DATA Corporation 検索時間の検証概要 検索時間の検証では以下の2つの検索時間をそれぞ れ20回測定 ①検索結果が0件、1件、100件…での検索 ②検索文字数が1文字、2文字、3文字…での検索 検索クエリはpg_bigm、pg_trgm共に下記のクエリを実行 対象 検索クエリ pg_bigm SELECT col FROM hoge WHERE col LIKE ‘%東京都%’; pg_trgm
• 20.
  20Copyright © 2013NTT DATA Corporation 検索時間の検証概要 ~検索文字列①~ 検索文字列 結果件数 一日分 0件 明治五 1件 平成一 100件 上野駅 1万件 衆議院 10万件 東京都 60万件  検索結果件数が0件、1件、100件…となる検索文字列(3文字)を検索条件とする  検索結果数の変化が、どのように検索時間に影響するのかを確認
• 21.

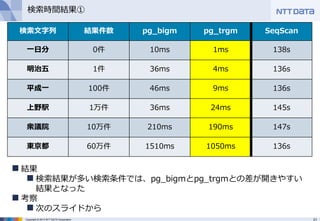

  21Copyright © 2013NTT DATA Corporation 検索時間結果① 検索文字列 結果件数 pg_bigm pg_trgm SeqScan 一日分 0件 10ms 1ms 138s 明治五 1件 36ms 4ms 136s 平成一 100件 46ms 9ms 136s 上野駅 1万件 36ms 24ms 145s 衆議院 10万件 210ms 190ms 147s 東京都 60万件 1510ms 1050ms 136s  結果  検索結果が多い検索条件では、pg_bigmとpg_trgmとの差が開きやすい 結果となった  考察  次のスライドから
• 22.

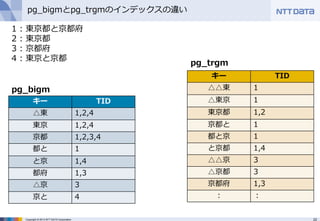

  22Copyright © 2013NTT DATA Corporation pg_bigmとpg_trgmのインデックスの違い キー TID △東 1,2,4 東京 1,2,4 京都 1,2,3,4 都と 1 と京 1,4 都府 1,3 △京 3 京と 4 キー TID △△東 1 △東京 1 東京都 1,2 京都と 1 都と京 1 と京都 1,4 △△京 3 △京都 3 京都府 1,3 ： ： pg_trgm pg_bigm 1 : 東京都と京都府 2 : 東京都 3 : 京都府 4 : 東京と京都
• 23.

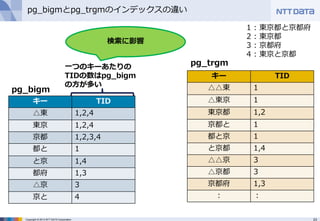

  23Copyright © 2013NTT DATA Corporation pg_bigmとpg_trgmのインデックスの違い 一つのキーあたりの TIDの数はpg_bigm の方が多い 検索に影響 1 : 東京都と京都府 2 : 東京都 3 : 京都府 4 : 東京と京都 キー TID △東 1,2,4 東京 1,2,4 京都 1,2,3,4 都と 1 と京 1,4 都府 1,3 △京 3 京と 4 pg_bigm キー TID △△東 1 △東京 1 東京都 1,2 京都と 1 都と京 1 と京都 1,4 △△京 3 △京都 3 京都府 1,3 ： ： pg_trgm
• 24.

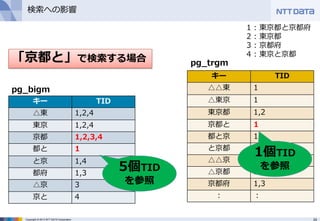

  24Copyright © 2013NTT DATA Corporation キー TID △△東 1 △東京 1 東京都 1,2 京都と 1 都と京 1 と京都 1,4 △△京 3 △京都 3 京都府 1,3 ： ： pg_trgm 検索への影響 1 : 東京都と京都府 2 : 東京都 3 : 京都府 4 : 東京と京都 1個TID を参照 「京都と」で検索する場合 キー TID △東 1,2,4 東京 1,2,4 京都 1,2,3,4 都と 1 と京 1,4 都府 1,3 △京 3 京と 4 pg_bigm 5個TID を参照

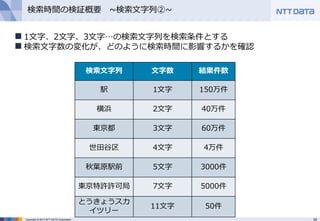

• 25.
  25Copyright © 2013NTT DATA Corporation 検索時間の検証概要 ~検索文字列②~  1文字、2文字、3文字…の検索文字列を検索条件とする  検索文字数の変化が、どのように検索時間に影響するかを確認 検索文字列 文字数 結果件数 駅 1文字 150万件 横浜 2文字 40万件 東京都 3文字 60万件 世田谷区 4文字 4万件 秋葉原駅前 5文字 3000件 東京特許許可局 7文字 5000件 とうきょうスカ イツリー 11文字 50件

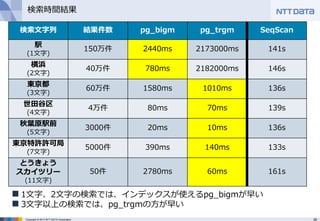

• 26.
  26Copyright © 2013NTT DATA Corporation 検索時間結果 検索文字列 結果件数 pg_bigm pg_trgm SeqScan 駅 (1文字) 150万件 2440ms 2173000ms 141s 横浜 (2文字) 40万件 780ms 2182000ms 146s 東京都 (3文字) 60万件 1580ms 1010ms 136s 世田谷区 (4文字) 4万件 80ms 70ms 139s 秋葉原駅前 (5文字) 3000件 20ms 10ms 136s 東京特許許可局 (7文字) 5000件 390ms 140ms 133s とうきょう スカイツリー (11文字) 50件 2780ms 60ms 161s  1文字、2文字の検索では、インデックスが使えるpg_bigmが早い  3文字以上の検索では、pg_trgmの方が早い
• 27.

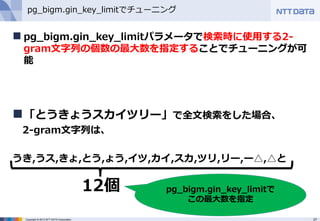

  27Copyright © 2013NTT DATA Corporation pg_bigm.gin_key_limitでチューニング  pg_bigm.gin_key_limitパラメータで検索時に使用する2- gram文字列の個数の最大数を指定することでチューニングが可 能 「とうきょうスカイツリー」で全文検索をした場合、 2-gram文字列は、 うき,うス,きょ,とう,ょう,イツ,カイ,スカ,ツリ,リー,ー△,△と 12個 pg_bigm.gin_key_limitで この最大数を指定
• 28.

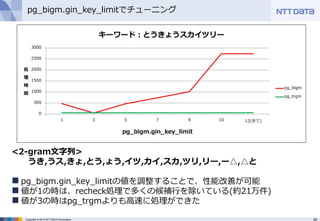

  28Copyright © 2013NTT DATA Corporation pg_bigm.gin_key_limitでチューニング 0 500 1000 1500 2000 2500 3000 1 3 5 7 9 10 12(全て) 処 理 時 間 pg_bigm.gin_key_limit キーワード：とうきょうスカイツリー pg_bigm pg_trgm <2-gram文字列> うき,うス,きょ,とう,ょう,イツ,カイ,スカ,ツリ,リー,ー△,△と  pg_bigm.gin_key_limitの値を調整することで、性能改善が可能  値が1の時は、recheck処理で多くの候補行を除いている(約21万件)  値が3の時はpg_trgmよりも高速に処理ができた
• 29.
  29Copyright © 2013NTT DATA Corporation データ挿入時間 新規にwikipediaのデータを1000件 (約250kBのテキストファ イル)を挿入した時の WAL発生量 処理時間 を測定 対象 挿入クエリ pg_bigm COPY hoge FROM ‘/home/postgres/10000.txt’; pg_trgm
• 30.

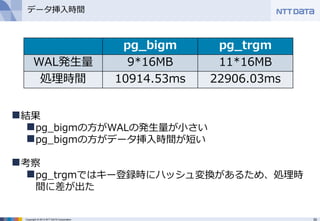

  30Copyright © 2013NTT DATA Corporation データ挿入時間 pg_bigm pg_trgm WAL発生量 9*16MB 11*16MB 処理時間 10914.53ms 22906.03ms 結果 pg_bigmの方がWALの発生量が小さい pg_bigmの方がデータ挿入時間が短い 考察 pg_trgmではキー登録時にハッシュ変換があるため、処理時 間に差が出た
• 31.
  Copyright © 2013NTT DATA Corporation 31 pg_bigm独自機能
• 32.

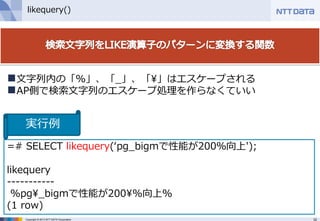

  32Copyright © 2013NTT DATA Corporation likequery() =# SELECT likequery(‘pg_bigmで性能が200％向上'); likequery ----------- %pg¥_bigmで性能が200¥%向上% (1 row) 文字列内の「%」、「_」、「¥」はエスケープされる AP側で検索文字列のエスケープ処理を作らなくていい 実行例

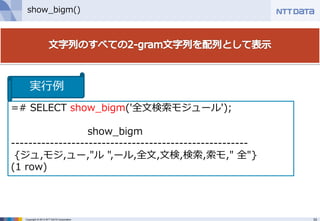

• 33.
  33Copyright © 2013NTT DATA Corporation show_bigm() =# SELECT show_bigm('全文検索モジュール'); show_bigm ------------------------------------------------------- {ジュ,モジ,ュー,"ル ",ール,全文,文検,検索,索モ," 全"} (1 row) 実行例
• 34.

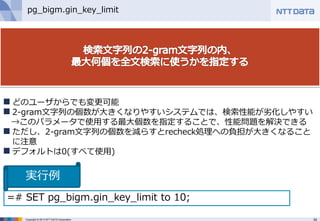

  34Copyright © 2013NTT DATA Corporation pg_bigm.gin_key_limit  どのユーザからでも変更可能  2-gram文字列の個数が大きくなりやすいシステムでは、検索性能が劣化しやすい →このパラメータで使用する最大個数を指定することで、性能問題を解決できる  ただし、2-gram文字列の個数を減らすとrecheck処理への負担が大きくなること に注意  デフォルトは0(すべて使用) =# SET pg_bigm.gin_key_limit to 10; 実行例

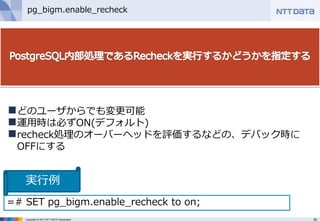

• 35.
  35Copyright © 2013NTT DATA Corporation pg_bigm.enable_recheck どのユーザからでも変更可能 運用時は必ずON(デフォルト) recheck処理のオーバーヘッドを評価するなどの、デバック時に OFFにする =# SET pg_bigm.enable_recheck to on; 実行例
• 36.
  Copyright © 2013NTT DATA Corporation 36 デモ
• 37.
  37Copyright © 2013NTT DATA Corporation デモ 以下のデモを通して、pg_bigmのインストールや、全 文検索実行まで紹介いたします。 pg_bigmインストール 全文検索インデックス作成 全文検索 インデックスを用いた検索 SeqScanとの速度の違い 1文字、2文字での検索
• 38.
  Copyright © 2013NTT DATA Corporation 38 まとめ
• 39.

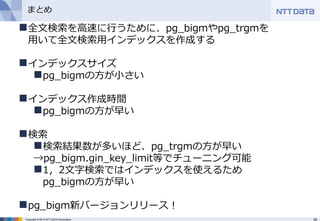

  39Copyright © 2013NTT DATA Corporation まとめ 全文検索を高速に行うために、pg_bigmやpg_trgmを 用いて全文検索用インデックスを作成する インデックスサイズ pg_bigmの方が小さい インデックス作成時間 pg_bigmの方が早い 検索 検索結果数が多いほど、pg_trgmの方が早い →pg_bigm.gin_key_limit等でチューニング可能 1，2文字検索ではインデックスを使えるため pg_bigmの方が早い pg_bigm新バージョンリリース！

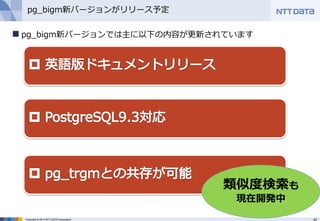

• 40.
  40Copyright © 2013NTT DATA Corporation pg_bigm新バージョンがリリース予定  pg_bigm新バージョンでは主に以下の内容が更新されています 類似度検索も 現在開発中
• 41.
  Copyright © 2011NTT DATA Corporation Copyright © 2013 NTT DATA Corporation
• 42.
  Copyright © 2013NTT DATA Corporation 42 参考資料

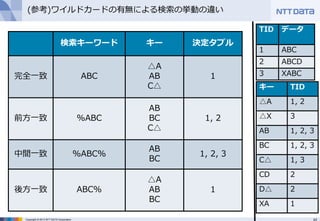

• 43.
  43Copyright © 2013NTT DATA Corporation (参考)ワイルドカードの有無による検索の挙動の違い キー TID △A 1, 2 △X 3 AB 1, 2, 3 BC 1, 2, 3 C△ 1, 3 CD 2 D△ 2 XA 1 TID データ 1 ABC 2 ABCD 3 XABC 検索キーワード キー 決定タプル 完全一致 ABC △A AB C△ 1 前方一致 %ABC AB BC C△ 1, 2 中間一致 %ABC% AB BC 1, 2, 3 後方一致 ABC% △A AB BC 1
• 44.

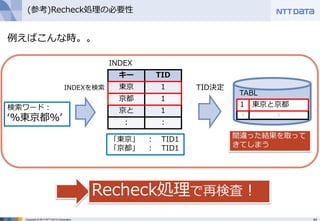

  44Copyright © 2013NTT DATA Corporation (参考)Recheck処理の必要性 キー TID 東京 1 京都 1 京と 1 ： ： 検索ワード： ‘%東京都%’ 「東京」 ： TID1 「京都」 ： TID1 TABL E INDEX 間違った結果を取って きてしまう INDEXを検索 TID決定 Recheck処理で再検査！ 例えばこんな時。。 1 東京と京都 ： ：
• 45.
  45Copyright © 2013NTT DATA Corporation (参考)pg_bigm.gin_key_limitを変えた時の処理時間 pg_bigm pg_trgm 1 473.04ms 60ms 3 47.64ms 5 467.30ms 7 738.47ms 9 1015.46ms 10 2738.24ms 12(全て) 2737.42ms

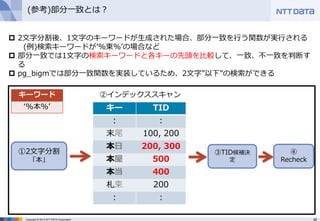

• 46.
