Dokumen tersebut membahas tentang organisasi dan arsitektur komputer. Ia menjelaskan bahwa organisasi komputer berkaitan dengan hardware sedangkan arsitektur komputer lebih menekankan pada fungsi masing-masing unit dalam komputer. Dokumen ini juga menjelaskan struktur dan fungsi utama komputer seperti pemindahan data, penyimpanan data, pengolahan data, dan kontrol.

1. Tenia wahyuningrum
st3telkom.ac.id
Organisasi dan arsitektur
komputer

2. Organisasi dan arsitektur
 Organisasi Komputer, berkaitan
dengan hardware
(contoh : control signals, interfaces, memory technology)
 Arsitektur komputer,
– berkaitan dengan sistem yang tampak,
– lebih menekankan pada fungsi masing-
masing unit dalam komputer
– Berkaitan dengan atribut yang memiliki
dampak langsung pada eksekusi logis
sebuah program
(contoh : set instruksi, mekanisme IO dan teknik
pengalamatan memory)

3. Organisasi dan arsitektur
 Arsitektur sama, organisasi dapat beda
 Arsitektur bertahan lama, Organisasi
menyesuaikan perkembangan
teknologi
– Semua Intel family x86 memiliki arsitektur yang sama
– Family IBM System/370 memiliki arsitektur dasar yang
sama
– Organisasi antar versi memiliki perbedaan

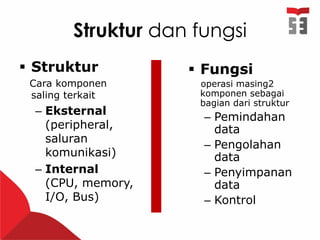

4. Struktur dan fungsi
 Struktur
Cara komponen
saling terkait
– Eksternal
(peripheral,
saluran
komunikasi)
– Internal
(CPU, memory,
I/O, Bus)
 Fungsi
operasi masing2
komponen sebagai
bagian dari struktur
– Pemindahan
data
– Pengolahan
data
– Penyimpanan
data
– Kontrol

5. Bagan fungsi komputer

6. Fungsi komputer
a. Pemindahan data
b. Penyimpanan data
 dari atau ke unit penyimpanan
c. Pengolahan data
d. Kontrol
 dari unit penyimpanan ke I/O
Proses dari keyboard-monitor Download dari internet
Updating bank statement Printing bank statement

7. Struktur komputer

8. Struktur CPU (Central Processing Unit)

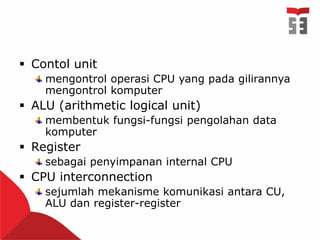

9.  Contol unit
mengontrol operasi CPU yang pada gilirannya
mengontrol komputer
 ALU (arithmetic logical unit)
membentuk fungsi-fungsi pengolahan data
komputer
 Register
sebagai penyimpanan internal CPU
 CPU interconnection
sejumlah mekanisme komunikasi antara CU,
ALU dan register-register

10. Struktur control unit

11. Tugas CU
 Mengatur dan mengendalikan alat-alat
input dan output
 Mengambil instruksi-instruksi dari main
memory
 Mengambil data dari memory bila
diperlukan oleh proses
 Mengirimkan instruksi ke ALU bila ada
perhitungan aritmatika atau perbandingan
logika serta mengawasi kerja ALU
 Menyimpan hasil proses ke main memory

12. Tugas ALU
 Melakukan semua perhitungan aritmatika
atau matematika yang terjadi sesuai
dengan instruksi program
 Melakukan keputusan dari operasi
logika meliputi perbandingan dua buah
elemen logika dengan menggunakan
operator logika yaitu (=, !=, >, <, dsb)

13. Register
 Simpanan kecil berkecepatan tinggi
 Digunakan untuk instruksi dan
data yang sedang diproses oleh
CPU, sedang instruksi-instruksi dan
data lainnya yang menunggu giliran
untuk diproses masih disimpan di
main memory

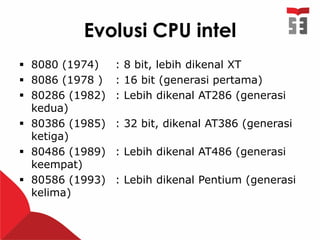

14. Evolusi CPU intel
 8080 (1974) : 8 bit, lebih dikenal XT
 8086 (1978 ) : 16 bit (generasi pertama)
 80286 (1982) : Lebih dikenal AT286 (generasi
kedua)
 80386 (1985) : 32 bit, dikenal AT386 (generasi
ketiga)
 80486 (1989) : Lebih dikenal AT486 (generasi
keempat)
 80586 (1993) : Lebih dikenal Pentium (generasi
kelima)

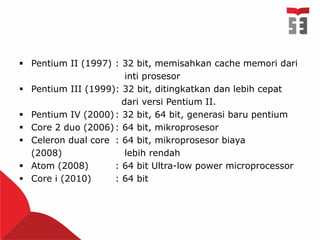

15.  Pentium II (1997) : 32 bit, memisahkan cache memori dari
inti prosesor
 Pentium III (1999): 32 bit, ditingkatkan dan lebih cepat
dari versi Pentium II.
 Pentium IV (2000): 32 bit, 64 bit, generasi baru pentium
 Core 2 duo (2006): 64 bit, mikroprosesor
 Celeron dual core : 64 bit, mikroprosesor biaya
(2008) lebih rendah
 Atom (2008) : 64 bit Ultra-low power microprocessor
 Core i (2010) : 64 bit

16. Apakah arti ‘x86′, ‘x32′ dan ‘x64′
dalam istilah komputer ?

17. 1 bit = 0 dan 1
1 byte = 8 bit
Mampu menangani 28 data
Kalau 32 bit? Kalau 64 bit?

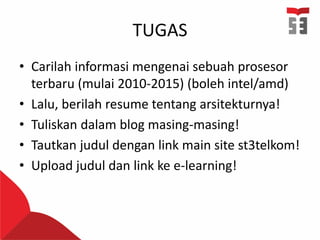

18. TUGAS
• Carilah informasi mengenai sebuah prosesor
terbaru (mulai 2010-2015) (boleh intel/amd)
• Lalu, berilah resume tentang arsitekturnya!
• Tuliskan dalam blog masing-masing!
• Tautkan judul dengan link main site st3telkom!
• Upload judul dan link ke e-learning!

19. Terima kasih!
