Pekerjaan konstruksi pemindahan tanah mekanis meliputi pekerjaan stripping, galian, pengangkutan, dan pemadatan tanah. Volume tanah galian sebesar 807,5 m3 yang diangkut menggunakan 4 dump truck selama 11,91 jam. Tanah dipadatkan menggunakan tandem roller selama 4,256 jam untuk memenuhi spesifikasi volume sebesar 532 m3. Total biaya pelaksanaan proyek ini adalah Rp16.148.816 dengan rincian biaya sewa alat

1. METODE KONSTRUKSI
PEMINDAHAN TANAH MEKANIS
Oleh Kelompok 6:
Wildan Yoga Pratama I1114082
Yopi Saparudin I1114083
Yosethyaji Arif Setiawan I1114084
Yudi Risdiyanto I1114085

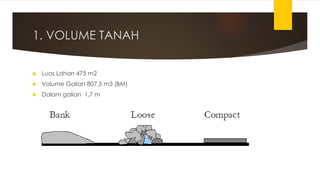

2. 1. VOLUME TANAH
 Luas Lahan 475 m2
 Volume Galian 807,5 m3 (BM)
 Dalam galian 1,7 m

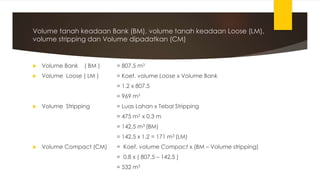

3. Volume tanah keadaan Bank (BM), volume tanah keadaan Loose (LM),
volume stripping dan Volume dipadatkan (CM)
 Volume Bank ( BM ) = 807,5 m3
 Volume Loose ( LM ) = Koef. volume Loose x Volume Bank
= 1.2 x 807.5
= 969 m3
 Volume Stripping = Luas Lahan x Tebal Stripping
= 475 m2 x 0,3 m
= 142,5 m3 (BM)
= 142,5 x 1,2 = 171 m3 (LM)
 Volume Compact (CM) = Koef. volume Compact x (BM – Volume stripping)
= 0.8 x ( 807,5 – 142,5 )
= 532 m3

4. 2. ALAT KERJA

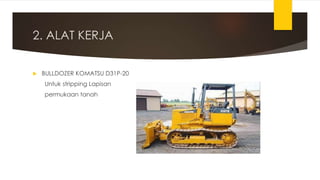

 BULLDOZER KOMATSU D31P-20
Untuk stripping Lapisan
permukaan tanah

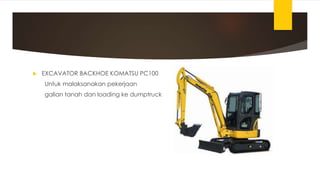

5.  EXCAVATOR BACKHOE KOMATSU PC100
Untuk malaksanakan pekerjaan
galian tanah dan loading ke dumptruck

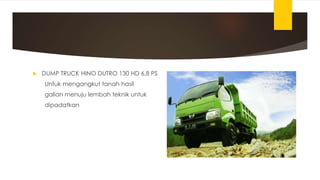

6.  DUMP TRUCK HINO DUTRO 130 HD 6,8 PS
Untuk mengangkut tanah hasil
galian menuju lembah teknik untuk
dipadatkan

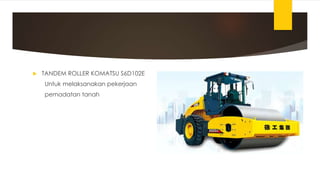

7.  TANDEM ROLLER KOMATSU S6D102E
Untuk melaksanakan pekerjaan
pemadatan tanah

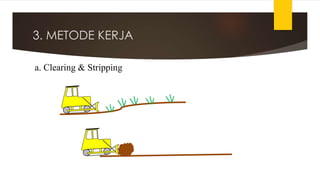

8. 3. METODE KERJA
a. Clearing & Stripping

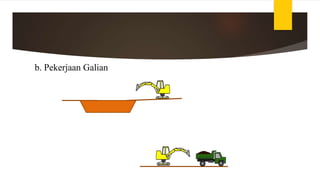

9. b. Pekerjaan Galian

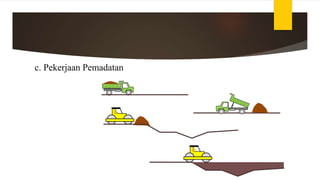

10. c. Pekerjaan Pemadatan

11. 4. STRIPPING
Produktifitas alat dihitung dengan cara berikut.
 Efisiensi kerja = 85% (50 menit per jam)
 Fixed time = 0,15 menit
 Tebal stripping = 0,3 m
 Jarak gusur = 15 m
 Volume tanah = 142,5 m3
 Volume lepas = 1,25 × 142,5
= 178,125 m3
 Load factor = Vb/Vl
= 142,5 /178,125
= 0,8 (swell 20%)
 Kapasitas pisau = 2,875 × 0,3
= 0,863 m3
 Kapasitas (bank) = 0,863 × 0,8
= 0,69 m3
 Waktu maju =
jarak
kecepatan
=
15
4,2 ×16,67
= 0,20 menit
 Waktu mundur =
jarak
kecepatan
=
15
5,7 × 16,67
= 0,15 menit
= 0,5 menit
 Total cycle time (CT)= fixed time + waktu maju + waktu
mundur
= 0,15 + 0,2 + 0,15
= 0,5 menit
 Total produktifitas =
60
T
×BC×JE×LF
=
60
0,5
× 0,69 ×
50
60
× 0,8
= 55,2 m3/jam

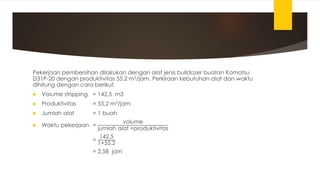

12. Pekerjaan pembersihan dilakukan dengan alat jenis bulldozer buatan Komatsu
D31P-20 dengan produktivitas 55,2 m3/jam. Perkiraan kebutuhan alat dan waktu
dihitung dengan cara berikut.
 Volume stripping = 142,5 m3
 Produktivitas = 55,2 m3/jam
 Jumlah alat = 1 buah
 Waktu pekerjaan =
volume
jumlah alat ×produktivitas
=
142,5
1×55,2
= 2,58 jam

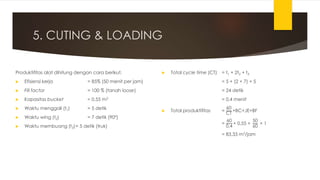

13. 5. CUTING & LOADING
Produktifitas alat dihitung dengan cara berikut.
 Efisiensi kerja = 85% (50 menit per jam)
 Fill factor = 100 % (tanah loose)
 Kapasitas bucket = 0,55 m3
 Waktu menggali (t1) = 5 detik
 Waktu wing (t2) = 7 detik (90º)
 Waktu membuang (t3)= 5 detik (truk)
 Total cycle time (CT) = t1 + 2t2 + t3
= 5 + (2 × 7) + 5
= 24 detik
= 0,4 menit
 Total produktifitas =
60
CT
×BC×JE×BF
=
60
0,4
× 0,55 ×
50
60
× 1
= 83,33 m3/jam

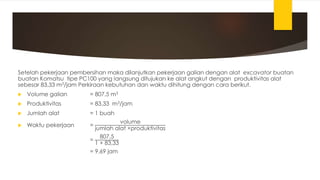

14. Setelah pekerjaan pembersihan maka dilanjutkan pekerjaan galian dengan alat excavator buatan
buatan Komatsu tipe PC100 yang langsung ditujukan ke alat angkut dengan produktivitas alat
sebesar 83,33 m3/jam Perkiraan kebutuhan dan waktu dihitung dengan cara berikut.
 Volume galian = 807,5 m3
 Produktivitas = 83,33 m3/jam
 Jumlah alat = 1 buah
 Waktu pekerjaan =
volume
jumlah alat ×produktivitas
=
807,5
1 × 83,33
= 9,69 jam

15. 6. TRANSPORTING
Produktifitas alat dihitung dengan cara berikut.
 Efisiensi kerja = 85% (50 menit per jam)
 Fill factor = 100 % (tanah loose)
 Jarak angkut = 400 m
 Kapasitas bucket = 7 m3
 Kapasitas berat = kapasitas bucket(bank) × konversi tanah
= (7 / 1,25) × 1,6
= 8960 kg = 8,96 ton
 Berat total = berat dump truck + berat angkut
= 2355 + 8960
= 11315 kg = 11,315 ton
 Tahanan gelinding = 60 lb/ton
 Tahanan kelandaian = 2% x 20 lb/ton = -40 lb/ton
 Tahanan total = 20 lb/ton
 Rimpull yang diperlukan= 20 lb/ton x 11,315 ton = 226,3 lb
Pada waktu mengangakat beban kecepatan maksimum truck
hanya bisa mencapai 32,7

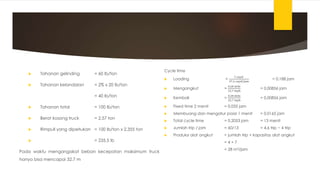

16.  Tahanan gelinding = 60 lb/ton
 Tahanan kelandaian = 2% x 20 lb/ton
= 40 lb/ton
 Tahanan total = 100 lb/ton
 Berat kosong truck = 2,57 ton
 Rimpull yang diperlukan = 100 lb/ton x 2,355 ton
 = 235,5 lb
Pada waktu mengangakat beban kecepatan maksimum truck
hanya bisa mencapai 32,7 m
Cycle time
 Loading =
7 cuyd
37,2 cuyd/jam
= 0,188 jam
 Mengangkut =
0,28 mile
32,7 mph
= 0,00856 jam
 Kembali =
0,28 mile
32,7 mph
= 0,00856 jam
 Fixed time 2 menit = 0,033 jam
 Membuang dan mengatur posisi 1 menit = 0,0165 jam
 Total cycle time = 0,2053 jam = 13 menit
 Jumlah trip / jam = 60/13 = 4,6 trip ~ 4 trip
 Produksi alat angkut = jumlah trip × kapasitas alat angkut
= 4 × 7
= 28 m3/jam

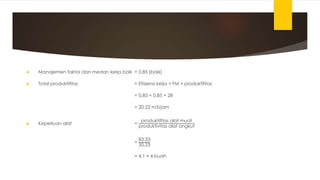

17.  Manajemen faktor dan medan kerja baik = 0,85 (baik)
 Total produktifitas = Efisiensi kerja × FM × produktifitas
= 0,85 × 0,85 × 28
= 20,23 m3/jam
 Keperluan alat =
produktifitas alat muat
produktivitas alat angkut
=
83,33
20,23
= 4,1 ≈ 4 buah

18. Pekerjaan pengangkutan dilakukan dengan alat jenis DUMP TRUCK Hino type Dutro dengan
produktivitas alat sebesar 20,33 m3/jam. Pekerjaan pengangkutan dihitung dengan cara berikut.
 Volume pemuatan = 969 m3 (loose)
 Produktivitas = 20,33 m3/jam
 Jumlah alat = 4 buah
 Waktu pekerjaan =
volume
jumlah alat ×produktivitas
=
969
4 × 20,33
= 11,91 jam

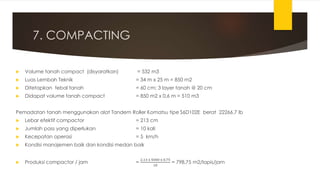

19. 7. COMPACTING
 Volume tanah compact (disyaratkan) = 532 m3
 Luas Lembah Teknik = 34 m x 25 m = 850 m2
 Ditetapkan tebal tanah = 60 cm; 3 layer tanah @ 20 cm
 Didapat volume tanah compact = 850 m2 x 0,6 m = 510 m3
Pemadatan tanah menggunakan alat Tandem Roller Komatsu tipe S6D102E berat 22266.7 lb
 Lebar efektif compactor = 213 cm
 Jumlah pass yang diperlukan = 10 kali
 Kecepatan operasi = 5 km/h
 Kondisi manajemen baik dan kondisi medan baik
 Produksi compactor / jam =
2,13 x 5000 x 0,75
10
= 798,75 m2/lapis/jam

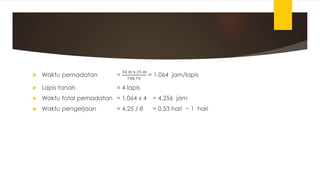

20.  Waktu pemadatan =
34 m x 25 m
798,75
= 1,064 jam/lapis
 Lapis tanah = 4 lapis
 Waktu total pemadatan = 1,064 x 4 = 4,256 jam
 Waktu pengerjaan = 4,25 / 8 = 0,53 hari ~ 1 hari

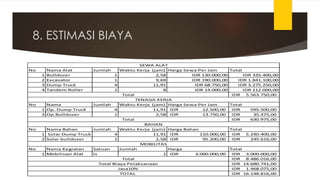

21. 8. ESTIMASI BIAYA
No Nama Alat Jumlah Waktu Kerja (jam) Harga Sewa Per Jam Total
1 Bulldozer 1 2,58 IDR 130.000,00 IDR 335.400,00
2 Excavator 1 9,69 IDR 190.000,00 IDR 1.841.100,00
3 Dump Truck 4 11,91 IDR 68.750,00 IDR 3.275.250,00
4 Tandem Roller 1 8 IDR 14.000,00 IDR 112.000,00
5.563.750,00IDR
No Nama Jumlah Waktu Kerja (jam) Harga Sewa Per Jam Total
1 Op. Dump Truck 4 11,91 12.500,00IDR 595.500,00IDR
3 Op.Bulldozer 1 2,58 13.750,00IDR 35.475,00IDR
630.975,00IDR
No Nama Bahan Jumlah Waktu Kerja (jam) Harga Bahan Total
1 Solar Dump Truck 4 11,91 110.000,00IDR 5.240.400,00IDR
2 Solar bulldozer 1 2,58 95.200,00IDR 245.616,00IDR
No Nama Kegiatan Satuan Jumlah Harga Total
1 Mobilisasi Alat ls 1 3.000.000,00IDR 3.000.000,00IDR
8.486.016,00IDR
14.680.741,00IDR
1.468.075,00IDR
16.148.816,00IDR
SEWA ALAT
Total
TENAGA KERJA
Total
BAHAN
Total
MOBILITAS
Total Biaya Pelaksanaan
Jasa10%
TOTAL

22.  SEKIAN
 TERIMA KASIH
