1. STUDI KASUS PROYEK PARKIR
DI FAKULTAS TEKNIK
A. VOLUME PEKERJAAN
1. Volume Tanah
Volume tanah dalam keadaan asliatau bank measure (BM) :
Luas daerah = (15 × 35) – (½ × 10 × 10)
= 525 – 50
= 475 m2
Volume asli dengan ketebalan1,7 meter
Volume (Vb) Bank = luasan × tebal
= 475 × 1,7
= 807,5 m3 (bank)
Berat tanah = Berat Jenis Tanah Asli x Volume tanah dalam keadaan
Bank
= 1,8 ton/m3 x 807,5 m3
= 1453,5 ton
Volume pemadatan dihitung seperti pada ketentuan perhitungan volume lepas
(loose) dengan cara berikut.
NamaUmum L =
Lepas
Asli
C =
Padat
Asli
kerikil (gravel)
pasir (sand)
lempungdanlanau
batupecah
tanah
1.05-1.25
1.10-1.30
1.15-1.35
1.65-1.75
1.20-1.30
0.80-1.00
0.80-1.00
0.80-1.00
1.25-1.35
0.85-0.95
BANK
LOOSE
COMPACT

2. Volume tanah keadaan loose :
Perbandingan volume (L) =
𝑉𝑂𝐿𝑈𝑀𝐸 𝐾𝐸𝐴𝐷𝐴𝐴𝑁 𝐿𝑂𝑂𝑆𝐸
𝑉𝑂𝑈𝑀𝐸 𝐾𝐸𝐴𝐷𝐴𝐴𝑁 𝐵𝐴𝑁𝐾
volume keadaan loose = L x volume keadaan bank
= 1,2 x 807,5
= 969 m3
2. Volume stripping :
Tanah dibersihkan dari tanaman dengan cara menggusur sedalam 30 cm pada
permukaan tanah
Volume stripping = Luas lahan x Tebal yang akan digali
= 475 x 0,3
= 142,5 m3 (Keadaan Tanah asli / Bank)
= 142,5 x 1,2
= 171 m3 (Keadaan Tanah Loose / Lepas)
3. Volume Tanah yang dipadatkan (compact) dilembah teknik
Volume pemadatan dihitung seperti pada ketentuan sebagai berikut
Volume dipadatkan= 0,8 x (Volume keadaan bank – volume stripping bank)
= 0,8 x (807,5 – 142,5)
= 665 m3 (tanah keadaan bank)
= 0,8 x 665
= 532 m3 (tanah keadaan compact)
Luas tanah yang harus dipadatkan di lahan parkir = 475 m2
NamaUmum L =
Lepas
Asli
C =
Padat
Asli
kerikil (gravel)
pasir (sand)
lempungdanlanau
batupecah
tanah
1.05-1.25
1.10-1.30
1.15-1.35
1.65-1.75
1.20-1.30
0.80-1.00
0.80-1.00
0.80-1.00
1.25-1.35
0.85-0.95

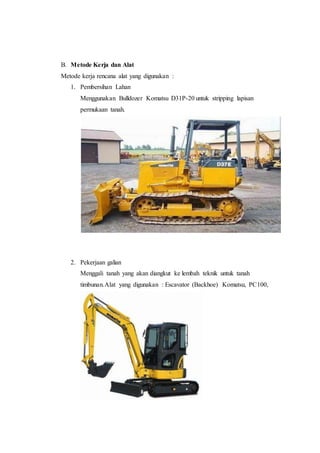

3. B. Metode Kerja dan Alat
Metode kerja rencana alat yang digunakan :
1. Pembersihan Lahan
Menggunakan Bulldozer Komatsu D31P-20 untuk stripping lapisan
permukaan tanah.
2. Pekerjaan galian
Menggali tanah yang akan diangkut ke lembah teknik untuk tanah
timbunan.Alat yang digunakan : Escavator (Backhoe) Komatsu, PC100,

4. 3. Pekerjaan Pengangkutan galian ke lokasi timbunan (Loading)
Alat yang digunakan :Escavator (Backhoe) Komatsu, PC35MR, Dump
Truck 5 m3 type Vessel.
4. Pekerjaan Pemadatan
Memadatkan tanah angkut hasil galian dari lahan parker di lembah teknik
Alat yang digunakan : Tandem Roller
C. Perhitungan Produktivitas Alat
1. Alat Stripping
Alat stripping yang digunakan adalah bulldozer Komatsu D31P-20 seperti
yang ditampilkan gambar berikut.
Gambar dan spesifikasi bulldozer Komatsu D31P-20.
Tipe roda
Kecepatan
- Maju
- Mundur
Dimensi pisau
Kapasitas
pisau
roda rantai (crawler)
3 transmisi
4,2 km/jam (max 4,4 ton)
5,2 km/jam (kosong)
3 transmisi
5,7 km/jam (kosong)
2875 mm (panjang)
790 mm (tinggi)
1,3 m3
(max SAE)
Produktifitas alat dihitung dengan cara berikut.
Efisiensi kerja = 85% (50 menit per jam)
Fixed time = 0,15 menit
Tebal stripping = 0,3 m
Jarak gusur = 15 m

5. Volume tanah = 142,5 m3
Volume lepas = 1,25 × 142,5
= 178,125 m3
Load factor = Vb/Vl
= 142,5 /178,125
= 0,8 (swell 20%)
Kapasitas pisau = 2,875 × 0,3
= 0,863 m3
Kapasitas (bank) = 0,863 × 0,8
= 0,69 m3
Waktu maju =
jarak
kecepatan
=
15
4,2 ×16,67
= 0,20 menit
Waktu mundur =
jarak
kecepatan
=
15
5,7 × 16,67
= 0,15 menit
Total cycle time (CT) = fixed time + waktu maju + waktu mundur
= 0,15 + 0,2 + 0,15
= 0,5 menit
Total produktifitas =
60
T
×BC×JE×LF
=
60
0,5
× 0,69 ×
50
60
× 0,8
= 55,2 m3/jam
2. Alat Gali dan Muat
Alat muat yang digunakan adalah alat jenis excavator buatan Komatsu tipe
PC100 seperti pada gambar berikut.
Gambar dan spesifikasi excavator Komatsu PC100.

6. Tipe roda
Kapasitas bucket
Tinggi buang
Dalam gali
Kecepatan
roda rantai (crawler)
0,44m3
(clay, sand)
0,55 m3
(loose soil)
7,725 m
4,7 m
5,5 km/j (high)
3,2 km/j (low)
Produktifitas alat dihitung dengan cara berikut.
Efisiensi kerja = 85% (50 menit per jam)
Fill factor = 100 % (tanah loose)
Kapasitas bucket = 0,55 m3
Waktu menggali (t1) = 5 detik
Waktu wing (t2) = 7 detik (90º)
Waktu membuang (t3)= 5 detik (truk)
Total cycle time (CT) = t1 + 2t2 + t3
= 5 + (2 × 7) + 5
= 24 detik
= 0,4 menit
Total produktifitas =
60
CT
×BC×JE×BF
=
60
0,4
× 0,55 ×
50
60
× 1
= 83,33 m3/jam
3. Alat Angkut
Alat angkut yang digunakan adalah alat jenis dump truck dari Hino tipe
Dutro 130 HD 6.8 PSseperti pada gambar berikut.
Gambar dan spesifikasi dump truck Hino Dutro 130 HD 6.8 PS.

7. Tenaga max
Torsi max
Trans. Gigi
Ke 1
Ke 2
Ke 3
Ke 4
Ke 5
Reverse
Berat kosong
130PS/2.700rpm
38/1.800
0,37 m3 (loose soil)
4,981 (6,4 km/j)
2,911 (11,9 km/j)
1,556 (33,8 km/j)
1,000 (76,1 km/j)
0,738 (103 km/j)
4,625 (6,6 km/j)
2.355 kg
Tabel Rimpull
Gigi Kecepatan (mph) Rimpull lb
1
2
3
4
5
3,2
6,3
11.9
20.8
32.7
19.900
10.100
5.350
3.060
1.945
Produktifitas alat dihitung dengan cara berikut.
Efisiensi kerja = 85% (50 menit per jam)
Fill factor = 100 % (tanah loose)
Jarak angkut = 400 m
Kapasitas bucket = 7 m3
Kapasitas berat = kapasitas bucket(bank) × konversi tanah
= (7 / 1,25) × 1,6
= 8960 kg = 8,96 ton
Berat total = berat dump truck + berat angkut
= 2355 + 8960
= 11315 kg = 11,315 ton

8. Tahanan gelinding = 60 lb/ton
Tahanan kelandaian = 2% x 20 lb/ton = -40 lb/ton
Tahanan total = 20 lb/ton
Rimpull yang diperlukan= 20 lb/ton x 11,315 ton = 226,3 lb
Pada waktu mengangakat beban kecepatan maksimum truck hanya bisa
mencapai 32,7
Tahanan gelinding = 60 lb/ton
Tahanan kelandaian= 2% x 20 lb/ton = 40 lb/ton
Tahanan total = 100 lb/ton
Berat kosong truck = 2,57 ton
Rimpull yang diperlukan = 100 lb/ton x 2,355 ton
= 235,5 lb
Pada waktu mengangakat beban kecepatan maksimum truck hanya bisa
mencapai 32,7 m
Cycle time
Loading =
7 cuyd
37,2 cuyd/jam
= 0,188 jam
Mengangkut =
0,28 mile
32,7 mph
= 0,00856 jam
Kembali =
0,28 mile
32,7 mph
= 0,00856 jam
Fixed time 2 menit = 0,033 jam
Membuang dan mengatur posisi 1 menit = 0,0165 jam
Total cycle time = 0,2053 jam = 13 menit
Jumlah trip / jam = 60/13 = 4,6 trip ~ 4 trip
Produksi alat angkut = jumlah trip × kapasitas alat angkut
= 4 × 7

9. = 28 m3/jam
Manajemen faktor dan medan kerja baik
= 0,85 (baik)
Total produktifitas = Efisiensi kerja × FM × produktifitas
= 0,85 × 0,85 × 28
= 20,23 m3/jam
Keperluan alat =
produktifitas alat muat
produktivitas alat angkut
=
83,33
20,23
= 4,1 ≈ 4 buah
4. Alat Pemadatan
Alat pemadatan yang digunakan adalah alat jenis tandem rollerdari
Komatsu tipe S6D102Eseperti pada gambar berikut.
Gambar dan spesifikasi tandem roller Komatsu tipe S6D102E .
Specification
Engine
Make Komatsu
Model S6D102E
Gross Power 133 hp 99.2 kw
Power Measured@ 2000 rpm
Displacement 358.8 cu in 5.9 L
Number of Cylinders 6
Operational
Operating Weight 22266.7 lb 10100 kg
Fuel Capacity 68.7 gal 260 L
Max Speed 8.8 mph 14.1 km/h
Drum
Drum Width 83.9 in 2130 mm

10. Drum Diameter 59.8 in 1520 mm
Vibration Frequency 1 16.7 Hz
Centrifugal Force – Med 13670 lb kN
Vibration Frequency 2 30.8 Hz
Centrifugal Force – Med 52250 lb kN
Dimensions
Overall Length 18.4 ft in 5600 mm
Overall Width 7 ft in 2130 mm
Height to Top of Cab 9.7 ft in 2950 mm
Wheelbase 9.8 ft in 2985 mm
Ground Clearance 16.1 in 410 mm
Drum Diameter – Front 5 ft in 1520 mm
D. ESTIMASI JUMLAH ALAT
1. Pekerjaan Pembersihan (Stripping)
Pekerjaan pembersihan dilakukan dengan alat jenis bulldozer buatan
Komatsu D31P-20 dengan produktivitas 55,2 m3/jam. Perkiraan kebutuhan
alat dan waktu dihitung dengan cara berikut.
Volume stripping = 142,5 m3
Produktivitas = 55,2 m3/jam
Jumlah alat = 1 buah
Waktu pekerjaan =
volume
jumlah alat ×produktivitas
=
142,5
1×55,2
= 2,58 jam
2. Pekerjaan Galian
Setelah pekerjaan pembersihan maka dilanjutkan pekerjaan galian dengan
alat excavatorbuatan buatan Komatsu tipe PC100 yang langsung ditujukan
ke alat angkut dengan produktivitas alat sebesar 83,33 m3/jam Perkiraan
kebutuhan dan waktu dihitung dengan cara berikut.
Volume galian = 807,5 m3
Produktivitas = 83,33 m3/jam
Jumlah alat = 1 buah
Waktu pekerjaan =
volume
jumlah alat ×produktivitas
=
807,5
1 × 83,33

11. = 9,69 jam
3. Pekerjaan Pemuatan
Pekerjaan pemuatan dilakukan dengan alat jenis excavatorbuatan Komatsu
tipe PC100 yang langsung ditujukan ke alat angkut dengan produktivitas
alat sebesar 83,33 m3/jam. Pekerjaan pemuatan dihitung dengan cara
berikut.
Volume pemuatan = 969 m3 (loose)
Produktivitas = 83,33 m3/jam
Jumlah alat = 1 buah
Waktu pekerjaan =
volume
jumlah alat ×produktivitas
=
969
1 × 83,33
= 11,62 jam
4. Pekerjaan Pengangkutan
Pekerjaan pemuatan dilakukan dengan alat berat jenis dump truck dari
Hino tipe Dutro 130 HD 6.8 PS produktivitas alat sebesar 20,23 m3/jam.
Pekerjaan pengangkutan dihitung dengan cara berikut.
Volume pemuatan = 969 m3 (loose)
Produktivitas = 20,23 m3/jam
Jumlah alat = 4 buah
Waktu pekerjaan =
volume
jumlah alat ×produktivitas
=
969
4 × 20,23
= 11,97 jam

12. 5. Pemadatan
Volume tanah compact(disyaratkan) = 532 m3
Luas Lembah Teknik = 34 m x 25 m = 850 m2
Ditetapkan tebal tanah = 60 cm; 3 layer tanah @ 20 cm
Didapat volume tanah compact = 850 m2 x 0,6 m = 510 m3
Pemadatan tanah menggunakan alat Tandem Roller Komatsu tipe
S6D102Eberat 22266.7 lb
Lebar efektif compactor = 213 cm
Jumlah pass yang diperlukan = 10 kali
Kecepatan operasi = 5 km/h
Kondisi manajemen baik dan kondisi medan baik
Produksi compactor / jam =
2,13 x 5000 x 0,75
10
= 798,75 m2/lapis/jam
Waktu pemadatan =
34 m x 25 m
798 ,75
= 1,064 jam/lapis
Lapis tanah = 4 lapis
Waktu total pemadatan = 1,064 x 4 = 4,256 jam
Waktu pengerjaan = 4,25 / 8 = 0,53 hari ~ 1 hari

13. Rencana Anggaran Biaya
130.000/jam
Bahan bakar 95.200/jam
Operator Sewa
Mobilitas 600.000/uns
Lain-lain 20.000/makan
