Dokumen tersebut merangkum metode konstruksi penimbunan tanah di suatu lokasi, termasuk perhitungan volume tanah, pemilihan alat berat, dan perhitungan biaya operasional. Secara ringkas, dokumen tersebut merencanakan penimbunan tanah seluas 475 m2 menggunakan wheel loader, dump truck, dan compactor dengan total biaya operasi sebesar Rp10,4 juta.

1. Disusun Oleh :
MOCHAMAD FARID I1114058
MUHAMMAD EFFENDI I1114061
MUTALIF IMAM SUSENO I1114064
NYCO MAULANA W I1114066
METODE KONSTRUKSI

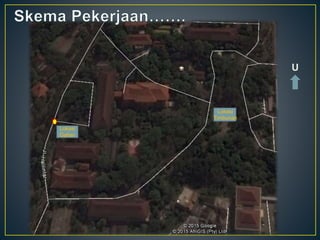

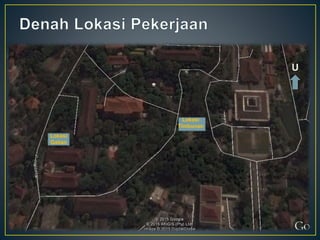

3. Lokasi
Timbunan
Lokasi
Galian
U

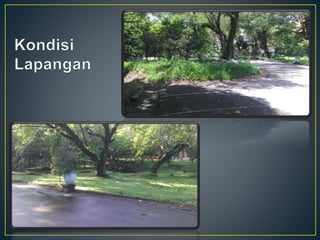

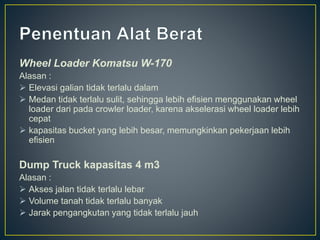

5. Wheel Loader Komatsu W-170
Alasan :
 Elevasi galian tidak terlalu dalam
 Medan tidak terlalu sulit, sehingga lebih efisien menggunakan wheel
loader dari pada crowler loader, karena akselerasi wheel loader lebih
cepat
 kapasitas bucket yang lebih besar, memungkinkan pekerjaan lebih
efisien
Dump Truck kapasitas 4 m3
Alasan :
 Akses jalan tidak terlalu lebar
 Volume tanah tidak terlalu banyak
 Jarak pengangkutan yang tidak terlalu jauh

7. Lokasi
Timbunan
Lokasi
Galian
U

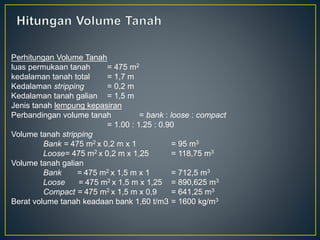

8. Perhitungan Volume Tanah
luas permukaan tanah = 475 m2
kedalaman tanah total = 1,7 m
Kedalaman stripping = 0,2 m
Kedalaman tanah galian = 1,5 m
Jenis tanah lempung kepasiran
Perbandingan volume tanah = bank : loose : compact
= 1.00 : 1.25 : 0.90
Volume tanah stripping
Bank = 475 m2 x 0,2 m x 1 = 95 m3
Loose= 475 m2 x 0,2 m x 1,25 = 118,75 m3
Volume tanah galian
Bank = 475 m2 x 1,5 m x 1 = 712,5 m3
Loose = 475 m2 x 1,5 m x 1,25 = 890,625 m3
Compact = 475 m2 x 1,5 m x 0,9 = 641,25 m3
Berat volume tanah keadaan bank 1,60 t/m3 = 1600 kg/m3

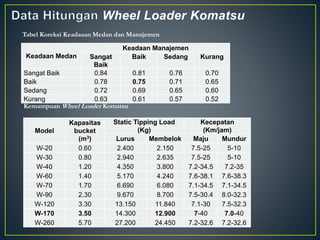

9. Keadaan Medan
Keadaan Manajemen
Sangat
Baik
Baik Sedang Kurang
Sangat Baik 0.84 0.81 0.76 0.70
Baik 0.78 0.75 0.71 0.65
Sedang 0.72 0.69 0.65 0.60
Kurang 0.63 0.61 0.57 0.52
Tabel Koreksi Keadaaan Medan dan Manajemen
Model
Kapasitas
bucket
(m3)
Static Tipping Load
(Kg)
Kecepatan
(Km/jam)
Lurus Membelok Maju Mundur
W-20 0.60 2.400 2.150 7.5-25 5-10
W-30 0.80 2.940 2.635 7.5-25 5-10
W-40 1.20 4.350 3.800 7.2-34.5 7.2-35
W-60 1.40 5.170 4.240 7.6-38.1 7.6-38.3
W-70 1.70 6.690 6.080 7.1-34.5 7.1-34.5
W-90 2.30 9.670 8.700 7.5-30.4 8.0-32.3
W-120 3.30 13.150 11.840 7.1-30 7.5-32.3
W-170 3.50 14.300 12.900 7-40 7.0-40
W-260 5.70 27.200 24.450 7.2-32.6 7.2-32.6
Kemampuan Wheel Loader Komatsu
Wheel Loader Komatsu

10. Cara Muat  Loading Cross
Loading
Load &
Carrry
Direct drive 0.25 0.35 -
Hydraulic shift drive 0.20 0.30 -
Torqlow drive 0.20 0.30 0.35
Tabel Waktu Tetap Untuk Wheel Loader Komatsu
Kondisi Muatan B F F
M u d a h
Gali dan muat dari stockpile, atau material
yang sudah digusur dengan alat lain, sehingga
tidak diperlukan tenaga menggali yang besar
dan bucket sudah penuh
Misal: tanah pasir, tanah gembur
0.8-1.0
Sedang
Gali dan muat dari stockpile memerlukan
tekanan yang cukup, kapasitas bucket kurang
dapat munjung
Misal: pasir kering, tanah lempung lunak, kerikil
0.6-0.8
Agak
Sukar
Sulit untuk mengisi bucket pada jenis material
yang digali
Misal: batu-batuan, lempung keras, kerikil
berpasir, tanah pasir, lumpur
0.5-0.6
Sukar
Menggali pada batu-batuan yang tidak
beraturan bentuknya yang sulit diambil dengan
bucket
0.4-0.5
Tabel Bucket Fill Factor Komatsu
Wheel Loader Komatsu

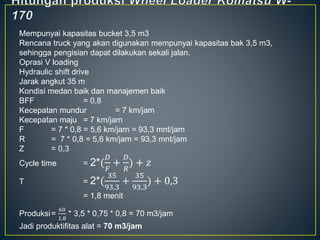

11. Mempunyai kapasitas bucket 3,5 m3
Rencana truck yang akan digunakan mempunyai kapasitas bak 3,5 m3,
sehingga pengisian dapat dilakukan sekali jalan.
Oprasi V loading
Hydraulic shift drive
Jarak angkut 35 m
Kondisi medan baik dan manajemen baik
BFF = 0,8
Kecepatan mundur = 7 km/jam
Kecepatan maju = 7 km/jam
F = 7 * 0,8 = 5,6 km/jam = 93,3 mnt/jam
R = 7 * 0,8 = 5,6 km/jam = 93,3 mnt/jam
Z = 0,3
Cycle time = 2*(
𝐷
𝐹
+
𝐷
𝑅
) + 𝑧
T = 2*(
35
93,3
+
35
93,3
) + 0,3
= 1,8 menit
Produksi=
60
1,8
* 3,5 * 0,75 * 0,8 = 70 m3/jam
Jadi produktifitas alat = 70 m3/jam

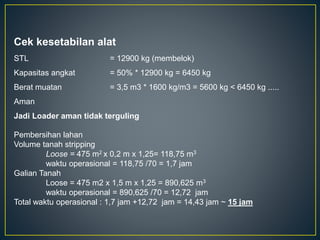

12. Cek kesetabilan alat
STL = 12900 kg (membelok)
Kapasitas angkat = 50% * 12900 kg = 6450 kg
Berat muatan = 3,5 m3 * 1600 kg/m3 = 5600 kg < 6450 kg .....
Aman
Jadi Loader aman tidak terguling
Pembersihan lahan
Volume tanah stripping
Loose = 475 m2 x 0,2 m x 1,25= 118,75 m3
waktu operasional = 118,75 /70 = 1,7 jam
Galian Tanah
Loose = 475 m2 x 1,5 m x 1,25 = 890,625 m3
waktu operasional = 890,625 /70 = 12,72 jam
Total waktu operasional : 1,7 jam +12,72 jam = 14,43 jam ~ 15 jam

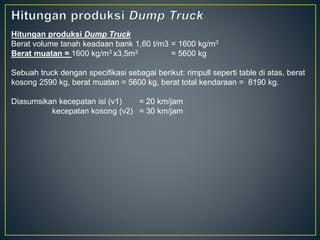

13. Hitungan produksi Dump Truck
Berat volume tanah keadaan bank 1,60 t/m3 = 1600 kg/m3
Berat muatan = 1600 kg/m3 x3,5m3 = 5600 kg
Sebuah truck dengan specifikasi sebagai berikut: rimpull seperti table di atas, berat
kosong 2590 kg, berat muatan = 5600 kg, berat total kendaraan = 8190 kg.
Diasumsikan kecepatan isi (v1) = 20 km/jam
kecepatan kosong (v2) = 30 km/jam

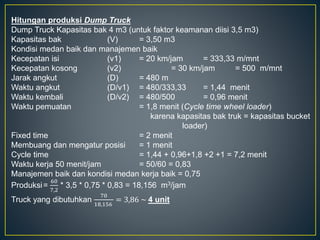

14. Hitungan produksi Dump Truck
Dump Truck Kapasitas bak 4 m3 (untuk faktor keamanan diisi 3,5 m3)
Kapasitas bak (V) = 3,50 m3
Kondisi medan baik dan manajemen baik
Kecepatan isi (v1) = 20 km/jam = 333,33 m/mnt
Kecepatan kosong (v2) = 30 km/jam = 500 m/mnt
Jarak angkut (D) = 480 m
Waktu angkut (D/v1) = 480/333,33 = 1,44 menit
Waktu kembali (D/v2) = 480/500 = 0,96 menit
Waktu pemuatan = 1,8 menit (Cycle time wheel loader)
karena kapasitas bak truk = kapasitas bucket
loader)
Fixed time = 2 menit
Membuang dan mengatur posisi = 1 menit
Cycle time = 1,44 + 0,96+1,8 +2 +1 = 7,2 menit
Waktu kerja 50 menit/jam = 50/60 = 0,83
Manajemen baik dan kondisi medan kerja baik = 0,75
Produksi=
60
7,2
* 3,5 * 0,75 * 0,83 = 18,156 m3/jam
Truck yang dibutuhkan
70
18,156
= 3,86 ~ 4 unit

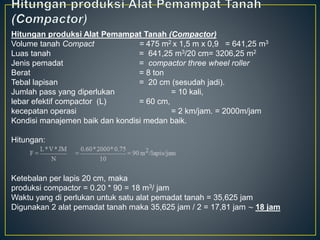

15. Hitungan produksi Alat Pemampat Tanah (Compactor)
Volume tanah Compact = 475 m2 x 1,5 m x 0,9 = 641,25 m3
Luas tanah = 641,25 m3/20 cm= 3206,25 m2
Jenis pemadat = compactor three wheel roller
Berat = 8 ton
Tebal lapisan = 20 cm (sesudah jadi).
Jumlah pass yang diperlukan = 10 kali,
lebar efektif compactor (L) = 60 cm,
kecepatan operasi = 2 km/jam. = 2000m/jam
Kondisi manajemen baik dan kondisi medan baik.
Hitungan:
Ketebalan per lapis 20 cm, maka
produksi compactor = 0.20 * 90 = 18 m3/ jam
Waktu yang di perlukan untuk satu alat pemadat tanah = 35,625 jam
Digunakan 2 alat pemadat tanah maka 35,625 jam / 2 = 17,81 jam ~ 18 jam

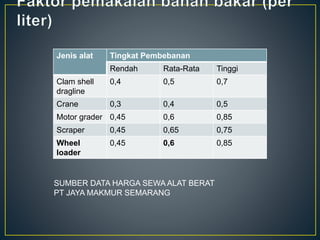

17. Jenis alat Tingkat Pembebanan
Rendah Rata-Rata Tinggi
Clam shell
dragline
0,4 0,5 0,7
Crane 0,3 0,4 0,5
Motor grader 0,45 0,6 0,85
Scraper 0,45 0,65 0,75
Wheel
loader
0,45 0,6 0,85
SUMBER DATA HARGA SEWA ALAT BERAT
PT JAYA MAKMUR SEMARANG

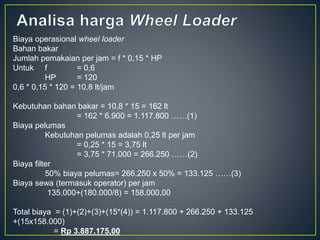

18. Biaya operasional wheel loader
Bahan bakar
Jumlah pemakaian per jam = f * 0,15 * HP
Untuk f = 0,6
HP = 120
0,6 * 0,15 * 120 = 10,8 lt/jam
Kebutuhan bahan bakar = 10,8 * 15 = 162 lt
= 162 * 6.900 = 1.117.800 ……(1)
Biaya pelumas
Kebutuhan pelumas adalah 0,25 lt per jam
= 0,25 * 15 = 3,75 lt
= 3,75 * 71.000 = 266.250 ……(2)
Biaya filter
50% biaya pelumas= 266.250 x 50% = 133.125 ……(3)
Biaya sewa (termasuk operator) per jam
135.000+(180.000/8) = 158.000,00
Total biaya = (1)+(2)+(3)+(15*(4)) = 1.117.800 + 266.250 + 133.125
+(15x158.000)
= Rp 3.887.175,00

19. Bahan bakar
Kebutuhan bahan bakar =
60
7,2
= 8,333 ~ 8 trip per jam
Total jarak yang ditempuh : 8 * 15 * 960= 115200 m = 115,2 km
1 liter solar dapat menempuh jarak 7,5 km
Jadi dibutuhkan solar 115,2/7,5 =15,36 lt ~ 16 lt per unit truk
4 * 16 * 6.900 = Rp 441.600,00 ……(1)
Biaya sewa (termasuk sopir)
4 * 15 * (290.000/8) = Rp 2.175.000 ……(2)
Total biaya truk = (1)+ (2) = Rp 441.600,00 + Rp 2.175.000,00 = Rp2.616.600,00
HARGA DUMP TRUCK = Rp2.616.600,00

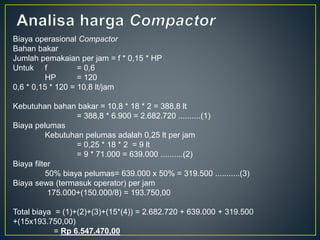

20. Biaya operasional Compactor
Bahan bakar
Jumlah pemakaian per jam = f * 0,15 * HP
Untuk f = 0,6
HP = 120
0,6 * 0,15 * 120 = 10,8 lt/jam
Kebutuhan bahan bakar = 10,8 * 18 * 2 = 388,8 lt
= 388,8 * 6.900 = 2.682.720 ..........(1)
Biaya pelumas
Kebutuhan pelumas adalah 0,25 lt per jam
= 0,25 * 18 * 2 = 9 lt
= 9 * 71.000 = 639.000 ..........(2)
Biaya filter
50% biaya pelumas= 639.000 x 50% = 319.500 ...........(3)
Biaya sewa (termasuk operator) per jam
175.000+(150.000/8) = 193.750,00
Total biaya = (1)+(2)+(3)+(15*(4)) = 2.682.720 + 639.000 + 319.500
+(15x193.750,00)

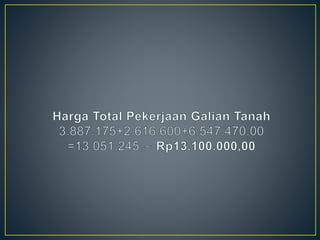

= Rp 6.547.470,00
