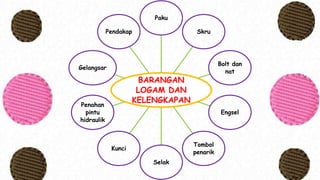

Dokumen menerangkan asas teknologi bahan dan pembuatan berkenaan dengan barangan logam seperti paku, skru, bolt, dan nat, serta fungsinya dalam pembinaan. Ia juga membincangkan kaedah pemakuan, jenis paku dan skru, serta cara pemasangan dan jenis engsel, tombol penarik, selak, dan penahan pintu hidraulik. Maklumat diberikan mengenai bahan yang digunakan, pemasangan dan kegunaan setiap komponen dalam konteks kerja kayu dan logam.
More Related Content
Peralatan logam
- 1. ASAS TEKNOLOGI BAHANDAN PEMBUATAN (RBT 1044) 2 PPISMP RBT AMBILAN JUN 2013 NUR HIKMAH BINTI SALAMAT SITI NUR HIDAYAH BINTI AIDIL ADZHA
- 2.

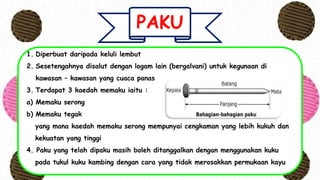

- 3. PAKU 1. Diperbuat daripadakeluli lembut 2. Sesetengahnya disalut dengan logam lain (bergalvani) untuk kegunaan di kawasan – kawasan yang cuaca panas 3. Terdapat 3 kaedah memaku iaitu : a) Memaku serong b) Memaku tegak yang mana kaedah memaku serong mempunyai cengkaman yang lebih kukuh dan kekuatan yang tinggi 4. Paku yang telah dipaku masih boleh ditanggalkan dengan menggunakan kuku pada tukul kuku kambing dengan cara yang tidak merosakkan permukaan kayu

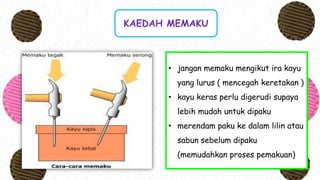

- 4. KAEDAH MEMAKU • janganmemaku mengikut ira kayu yang lurus ( mencegah keretakan ) • kayu keras perlu digerudi supaya lebih mudah untuk dipaku • merendam paku ke dalam lilin atau sabun sebelum dipaku (memudahkan proses pemakuan)

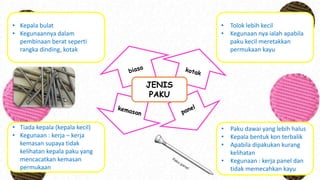

- 5. JENIS PAKU • Kepala bulat •Kegunaannya dalam pembinaan berat seperti rangka dinding, kotak • Paku dawai yang lebih halus • Kepala bentuk kon terbalik • Apabila dipakukan kurang kelihatan • Kegunaan : kerja panel dan tidak memecahkan kayu • Tiada kepala (kepala kecil) • Kegunaan : kerja – kerja kemasan supaya tidak kelihatan kepala paku yang mencacatkan kemasan permukaan • Tolok lebih kecil • Kegunaan nya ialah apabila paku kecil meretakkan permukaan kayu
- 6. SKRU • Diperbuat daripadakeluli lembut ,Loyang atau kuprum • fungsi nya untuk mengikat kepingan kayu, menguatkan tanggam, memasang barangan logam kepada kayu seperti engsel dan kunci • Boleh digalvani, dkrom, dioksida, atau disalut dengan tar • Bahagian- bahagian a) Kepala : bentuk menentukan nama skru : ada alur untuk membolehkan skru diputar b) Batang bajak : bahagian skru yang di bawah kepala c) Benang : memudahkan skru dimasukkan ke dalam kayu dan memberi pegangan yang kuat
- 7. CARA MEMASANG SKRU • Lubanghendaklah dibuat dengan paku terlebih dahulu • Kayu lembut : lubang pada kepingan kayu atas saja • Kayu keras : lubang diperlukan pada kepingan kayu atas dan lubang panduan diperlukan pada kepingan kayu bawah • Mesti dipasang pada skru yang sesuai • Pemasangan lebih mudah : rendam dalam lilin atau sabun

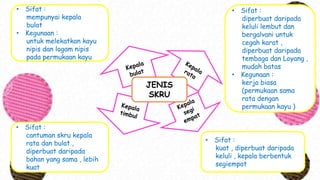

- 8. JENIS SKRU • Sifat : kuat, diperbuat daripada keluli , kepala berbentuk segiempat • Sifat : diperbuat daripada keluli lembut dan bergalvani untuk cegah karat , diperbuat daripada tembaga dan Loyang , mudah batas • Kegunaan : kerja biasa (permukaan sama rata dengan permukaan kayu ) • Sifat : mempunyai kepala bulat • Kegunaan : untuk melekatkan kayu nipis dan logam nipis pada permukaan kayu • Sifat : cantuman skru kepala rata dan bulat , diperbuat daripada bahan yang sama , lebih kuat

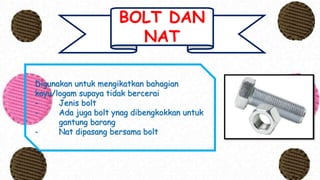

- 9. BOLT DAN NAT Digunakan untukmengikatkan bahagian kayu/logam supaya tidak bercerai - Jenis bolt - Ada juga bolt ynag dibengkokkan untuk gantung barang - Nat dipasang bersama bolt

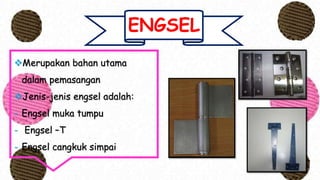

- 10. ENGSEL Merupakan bahan utama dalampemasangan Jenis-jenis engsel adalah: - Engsel muka tumpu - Engsel –T - Engsel cangkuk simpai
- 11. JENIS- JENIS Biasa digunakan Terdiri daripada2 keping daun dibentuk mengelilingi sebatang pin Terdapat lubang yang perlu dibuat pada bahan yang ingin disambung Diperbuat daripada keluli,Loyang /aluminium Kegunaannya untuk menggantung daun pintu dan daun tingkap pada kerangka Terdiri drpd daun segiempat dan engsel panjang antara 150mm-450 mm,dengan sendinya mengelilingi sebatang pin menjadikannya ia berbentuk T. Daun : dipasang pada pemidang Engsel panjang : daun pintu Diperbuat daripada keluli yang terdiri daripada plat segi bujur Dipasangkan sebatang pin di mana simpai besi dilipatkan mengelilinginya Digunakan untuk pintu berat seperti bengkel dan garaj

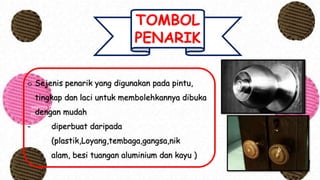

- 12. TOMBOL PENARIK sejenis penarik yangdigunakan pada pintu, tingkap dan laci untuk membolehkannya dibuka dengan mudah - diperbuat daripada (plastik,Loyang,tembaga,gangsa,nikalam, besi tuangan aluminium dan kayu ) o Sejenis penarik yang digunakan pada pintu, tingkap dan laci untuk membolehkannya dibuka dengan mudah - diperbuat daripada (plastik,Loyang,tembaga,gangsa,nik alam, besi tuangan aluminium dan kayu )

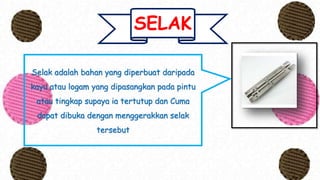

- 13. SELAK Selak adalah bahanyang diperbuat daripada kayu atau logam yang dipasangkan pada pintu atau tingkap supaya ia tertutup dan Cuma dapat dibuka dengan menggerakkan selak tersebut

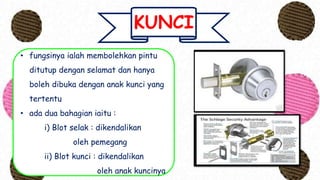

- 14. KUNCI • fungsinya ialahmembolehkan pintu ditutup dengan selamat dan hanya boleh dibuka dengan anak kunci yang tertentu • ada dua bahagian iaitu : i) Blot selak : dikendalikan oleh pemegang ii) Blot kunci : dikendalikan oleh anak kuncinya

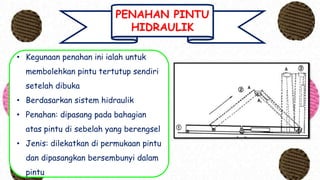

- 15. PENAHAN PINTU HIDRAULIK • Kegunaanpenahan ini ialah untuk membolehkan pintu tertutup sendiri setelah dibuka • Berdasarkan sistem hidraulik • Penahan: dipasang pada bahagian atas pintu di sebelah yang berengsel • Jenis: dilekatkan di permukaan pintu dan dipasangkan bersembunyi dalam pintu

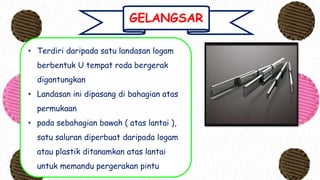

- 16. GELANGSAR • Terdiri daripadasatu landasan logam berbentuk U tempat roda bergerak digantungkan • Landasan ini dipasang di bahagian atas permukaan • pada sebahagian bawah ( atas lantai ), satu saluran diperbuat daripada logam atau plastik ditanamkan atas lantai untuk memandu pergerakan pintu

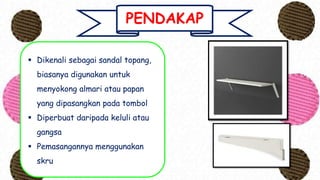

- 17. PENDAKAP Dikenali sebagaisandal topang, biasanya digunakan untuk menyokong almari atau papan yang dipasangkan pada tombol Diperbuat daripada keluli atau gangsa Pemasangannya menggunakan skru
