1. REKABENTUK
&
PENGHASILAN PROJEK
TINGKATAN 1

2. DEFINISI REKABENTUK
 Susunan bahan yang dirancang untuk
menghasilkan sesuatu projek atau impak.
Perubahan dari segi rekabentuk

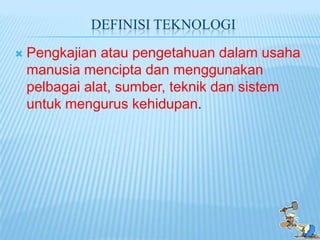

3. DEFINISI TEKNOLOGI
 Pengkajian atau pengetahuan dalam usaha
manusia mencipta dan menggunakan
pelbagai alat, sumber, teknik dan sistem
untuk mengurus kehidupan.

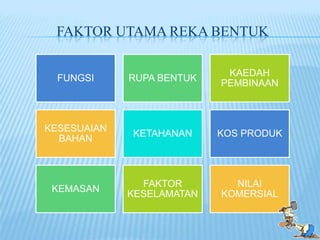

4. FAKTOR UTAMA REKA BENTUK
KAEDAH
FUNGSI RUPA BENTUK
PEMBINAAN
KESESUAIAN
KETAHANAN KOS PRODUK
BAHAN
FAKTOR NILAI
KEMASAN
KESELAMATAN KOMERSIAL

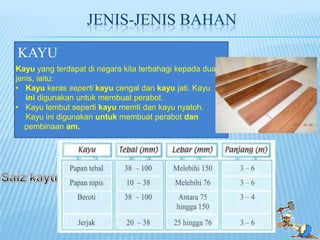

5. JENIS-JENIS BAHAN
KAYU
Kayu yang terdapat di negara kita terbahagi kepada dua
jenis, iaitu:
• Kayu keras seperti kayu cengal dan kayu jati. Kayu
ini digunakan untuk mernbuat perabot.
• Kayu lembut seperti kayu memti dan kayu nyatoh.
Kayu ini digunakan untuk membuat perabot dan
pembinaan am.

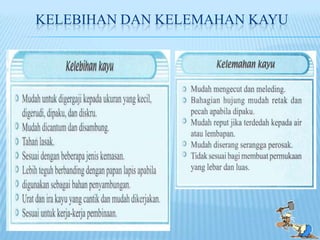

6. KELEBIHAN DAN KELEMAHAN KAYU

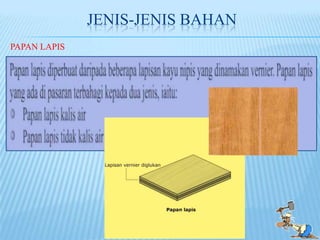

7. JENIS-JENIS BAHAN
PAPAN LAPIS

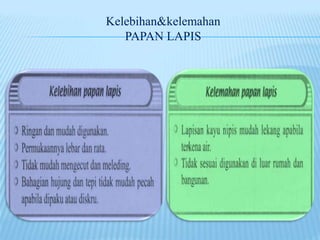

8. Kelebihan&kelemahan
PAPAN LAPIS

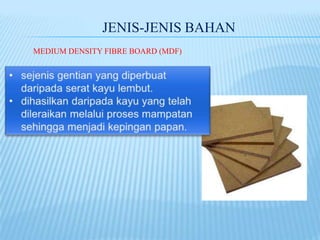

9. JENIS-JENIS BAHAN
MEDIUM DENSITY FIBRE BOARD (MDF)

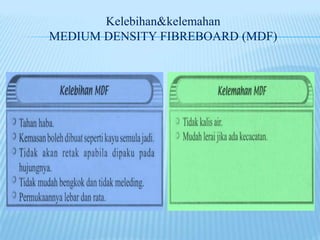

10. Kelebihan&kelemahan
MEDIUM DENSITY FIBREBOARD (MDF)

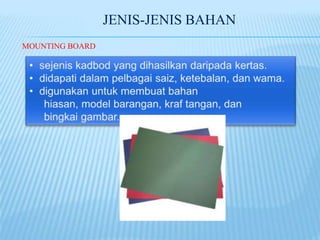

11. JENIS-JENIS BAHAN
MOUNTING BOARD

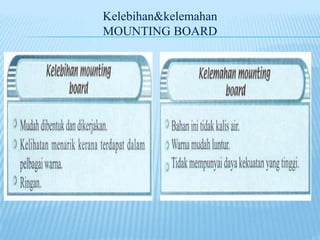

12. Kelebihan&kelemahan
MOUNTING BOARD

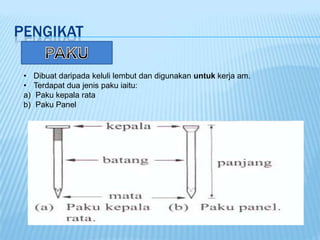

13. PENGIKAT
• Dibuat daripada keluli lembut dan digunakan untuk kerja am.
• Terdapat dua jenis paku iaitu:
a) Paku kepala rata
b) Paku Panel

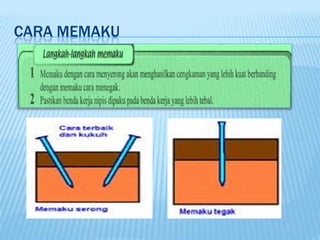

14. CARA MEMAKU

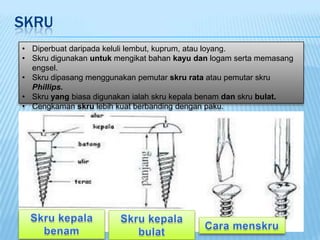

15. SKRU
• Diperbuat daripada keluli lembut, kuprum, atau loyang.
• Skru digunakan untuk mengikat bahan kayu dan logam serta memasang
engsel.
• Skru dipasang menggunakan pemutar skru rata atau pemutar skru
Phillips.
• Skru yang biasa digunakan ialah skru kepala benam dan skru bulat.
• Cengkaman skru lebih kuat berbanding dengan paku.

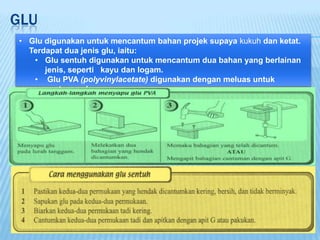

16. GLU
• Glu digunakan untuk mencantum bahan projek supaya kukuh dan ketat.
Terdapat dua jenis glu, iaitu:
• Glu sentuh digunakan untuk mencantum dua bahan yang berlainan
jenis, seperti kayu dan logam.
• Glu PVA (polyvinylacetate) digunakan dengan meluas untuk
canturnan kayu.

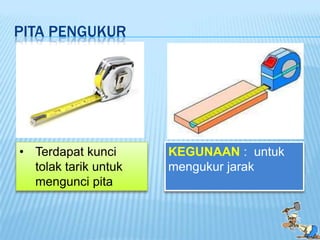

18. PITA PENGUKUR
• Terdapat kunci KEGUNAAN : untuk
tolak tarik untuk mengukur jarak
mengunci pita

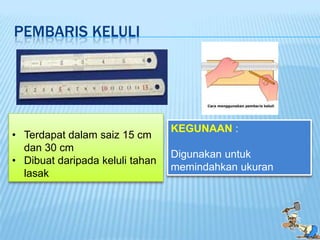

19. PEMBARIS KELULI
KEGUNAAN :
• Terdapat dalam saiz 15 cm
dan 30 cm
Digunakan untuk
• Dibuat daripada keluli tahan
memindahkan ukuran
lasak

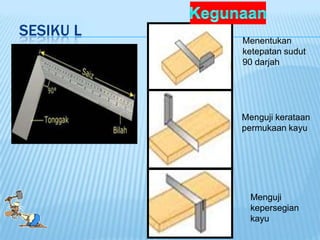

20. SESIKU L
Menentukan
ketepatan sudut
90 darjah
Menguji kerataan
permukaan kayu
Menguji
kepersegian
kayu

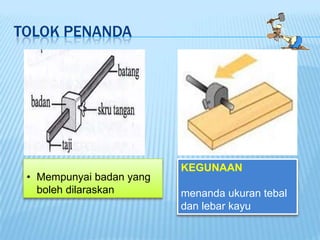

21. TOLOK PENANDA
KEGUNAAN
• Mempunyai badan yang
boleh dilaraskan menanda ukuran tebal
dan lebar kayu

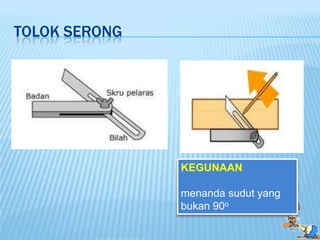

22. TOLOK SERONG
KEGUNAAN
menanda sudut yang
bukan 90o

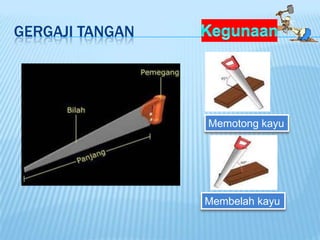

23. GERGAJI TANGAN
Memotong kayu
Membelah kayu

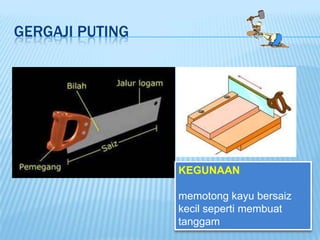

24. GERGAJI PUTING
KEGUNAAN
memotong kayu bersaiz
kecil seperti membuat
tanggam

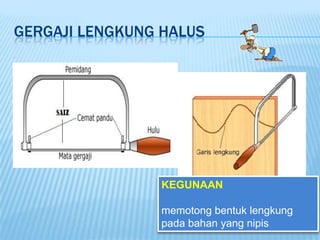

25. GERGAJI LENGKUNG HALUS
KEGUNAAN
memotong bentuk lengkung
pada bahan yang nipis

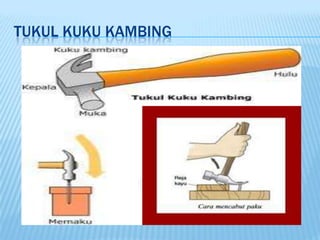

26. TUKUL KUKU KAMBING

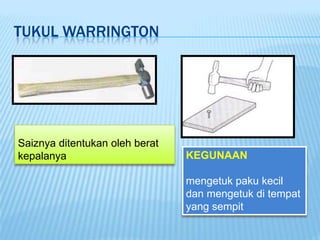

27. TUKUL WARRINGTON
Saiznya ditentukan oleh berat
kepalanya KEGUNAAN
mengetuk paku kecil
dan mengetuk di tempat
yang sempit

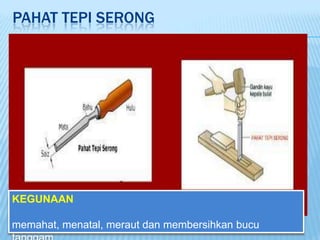

28. PAHAT TEPI SERONG
KEGUNAAN
memahat, menatal, meraut dan membersihkan bucu

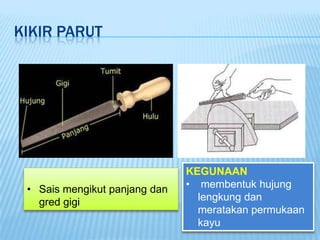

29. KIKIR PARUT
KEGUNAAN
• Sais mengikut panjang dan • membentuk hujung
gred gigi lengkung dan
meratakan permukaan
kayu

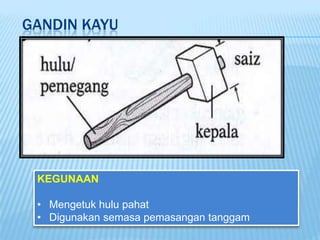

30. GANDIN KAYU
KEGUNAAN
• Mengetuk hulu pahat
• Digunakan semasa pemasangan tanggam

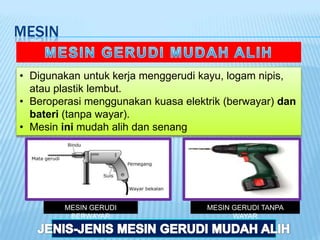

31. MESIN
• Digunakan untuk kerja menggerudi kayu, logam nipis,
atau plastik lembut.
• Beroperasi menggunakan kuasa elektrik (berwayar) dan
bateri (tanpa wayar).
• Mesin ini mudah alih dan senang
MESIN GERUDI MESIN GERUDI TANPA
BERWAYAR WAYAR

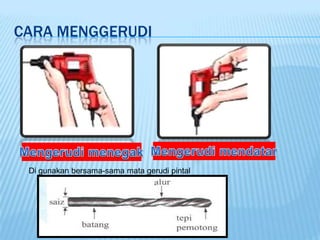

32. CARA MENGGERUDI
Di gunakan bersama-sama mata gerudi pintal

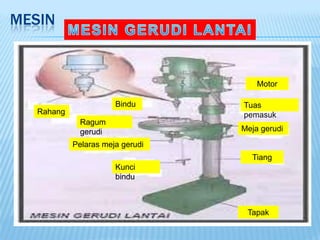

33. MESIN
Motor
Bindu Tuas
Rahang pemasuk
Ragum
gerudi Meja gerudi
Pelaras meja gerudi
Tiang
Kunci
bindu
Tapak
