1. OpenStack が実現する仮想ネットワーク
～OpenStack Quantum の紹介～
Akihiro Motoki (@ritchey98)
OpenStack Quantum Core Developer
Japan OpenStack Users Group
Dec 16th, 2012

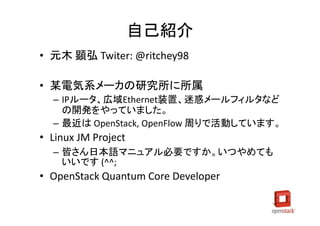

2. 自己紹介
• 元木 顕弘 Twiter: @ritchey98
• 某電気系メーカの研究所に所属
– IPルータ、広域Ethernet装置、迷惑メールフィルタなど
の開発をやっていました。
– 最近は OpenStack, OpenFlow 周りで活動しています。
• Linux JM Project
– 皆さん日本語マニュアル必要ですか。いつやめても
いいです (^^;
• OpenStack Quantum Core Developer

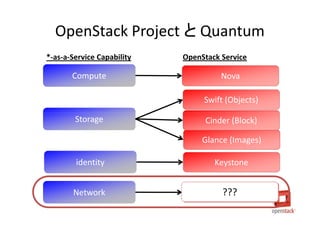

3. OpenStack Project と Quantum
*-as-a-Service Capability OpenStack Service
Compute Nova
Swift (Objects)
Storage Cinder (Block)
Glance (Images)
identity Keystone
Network Quantum

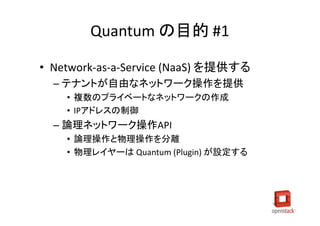

4. Quantum の目的 #1
• Network-as-a-Service (NaaS) を提供する
– テナントが自由なネットワーク操作を提供
• 複数のプライベートなネットワークの作成
• IPアドレスの制御
– 論理ネットワーク操作API
• 論理操作と物理操作を分離
• 物理レイヤーは Quantum (Plugin) が設定する

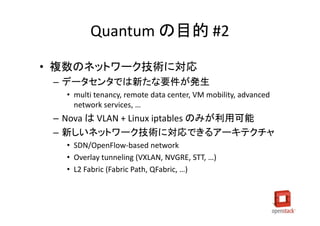

5. Quantum の目的 #2
• 複数のネットワーク技術に対応
– データセンタでは新たな要件が発生
• multi tenancy, remote data center, VM mobility, advanced
network services, …
– Nova は VLAN + Linux iptables のみが利用可能
– 新しいネットワーク技術に対応できるアーキテクチャ
• SDN/OpenFlow-based network
• Overlay tunneling (VXLAN, NVGRE, STT, …)
• L2 Fabric (Fabric Path, QFabric, …)

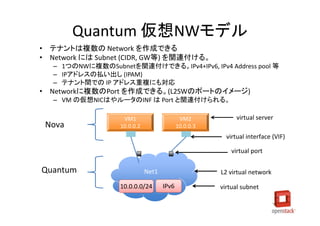

6. Quantum 仮想NWモデル
• テナントは複数の Network を作成できる
• Network には Subnet (CIDR, GW等) を関連付ける。
– 1つのNWに複数のSubnetを関連付けできる。IPv4+IPv6, IPv4 Address pool 等
– IPアドレスの払い出し (IPAM)
– テナント間での IP アドレス重複にも対応
• Networkに複数のPort を作成できる。(L2SWのポートのイメージ)
– VM の仮想NICはやルータのINF は Port と関連付けられる。
VM1 VM2 virtual server
Nova 10.0.0.2 10.0.0.3
virtual interface (VIF)
virtual port
Quantum Net1 L2 virtual network
10.0.0.0/24 IPv6 virtual subnet

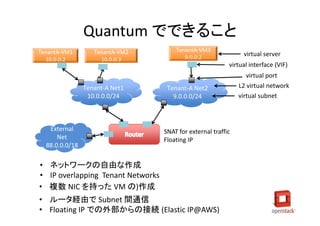

7. Quantum でできること
TenantA-VM1 TenantA-VM2 TenantA-VM3
9.0.0.2 virtual server
10.0.0.2 10.0.0.3
virtual interface (VIF)
virtual port
Tenant-A Net1 Tenant-A Net2 L2 virtual network
10.0.0.0/24 9.0.0.0/24 virtual subnet
External SNAT for external traffic
Net Floating IP
88.0.0.0/18
• ネットワークの自由な作成
• IP overlapping Tenant Networks
• 複数 NIC を持った VM の)作成
• ルータ経由で Subnet 間通信
• Floating IP での外部からの接続 (Elastic IP@AWS)

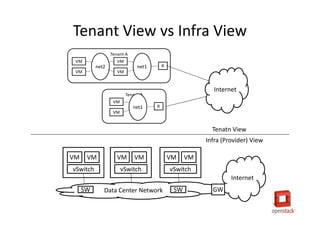

8. Tenant View vs Infra View
Tenant-A
VM VM
net2 net1 R
VM VM
Internet
Tenant-A
VM
net1 R
VM
Tenatn View
Infra (Provider) View
VM VM VM VM VM VM
vSwitch vSwitch vSwitch
Internet
SW Data Center Network SW GW

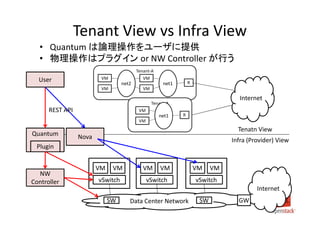

9. Tenant View vs Infra View
• Quantum は論理操作をユーザに提供
• 物理操作はプラグイン or NW Controller が行う
Tenant-A
User VM VM
net2 net1 R
VM VM
Internet
Tenant-A
REST API VM
net1 R
VM
Tenatn View
Quantum Nova Infra (Provider) View
Plugin
VM VM VM VM VM VM
NW
Controller vSwitch vSwitch vSwitch
Internet
SW Data Center Network SW GW

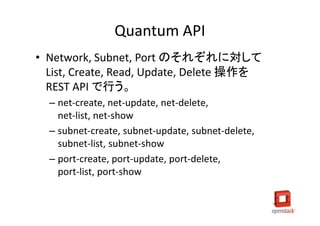

10. Quantum API
• Network, Subnet, Port のそれぞれに対して
List, Create, Read, Update, Delete 操作を
REST API で行う。
– net-create, net-update, net-delete,
net-list, net-show
– subnet-create, subnet-update, subnet-delete,
subnet-list, subnet-show
– port-create, port-update, port-delete,
port-list, port-show

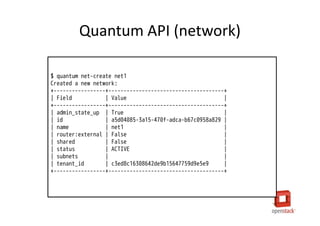

11. Quantum API (network)
$ quantum net-create net1
Created a new network:
+-----------------+--------------------------------------+
| Field | Value |
+-----------------+--------------------------------------+
| admin_state_up | True |
| id | a5d04085-3a15-470f-adca-b67c0958a829 |
| name | net1 |
| router:external | False |
| shared | False |
| status | ACTIVE |
| subnets | |
| tenant_id | c3ed8c16308642de9b15647759d9e5e9 |
+-----------------+--------------------------------------+

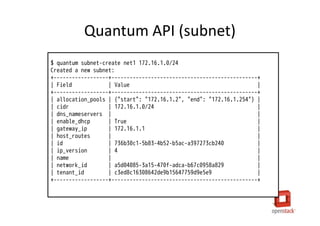

12. Quantum API (subnet)
$ quantum subnet-create net1 172.16.1.0/24
Created a new subnet:
+------------------+------------------------------------------------+
| Field | Value |
+------------------+------------------------------------------------+
| allocation_pools | {"start": "172.16.1.2", "end": "172.16.1.254"} |
| cidr | 172.16.1.0/24 |
| dns_nameservers | |
| enable_dhcp | True |
| gateway_ip | 172.16.1.1 |
| host_routes | |
| id | 736b30c1-5b83-4b52-b5ac-a397273cb240 |
| ip_version | 4 |
| name | |
| network_id | a5d04085-3a15-470f-adca-b67c0958a829 |
| tenant_id | c3ed8c16308642de9b15647759d9e5e9 |
+------------------+------------------------------------------------+

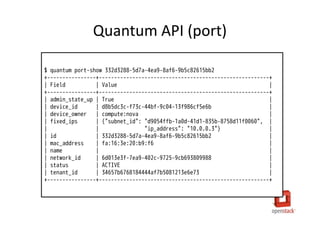

13. Quantum API (port)
$ quantum port-show 332d3288-5d7a-4ea9-8af6-9b5c82615bb2
+----------------+--------------------------------------------------------+
| Field | Value |
+----------------+--------------------------------------------------------+
| admin_state_up | True |
| device_id | d8b5dc3c-f73c-44bf-9c04-13f986cf5e6b |
| device_owner | compute:nova |
| fixed_ips | {"subnet_id": "d9054ffb-1a0d-41d1-835b-8758d11f0060", |
| | "ip_address": "10.0.0.3"} |
| id | 332d3288-5d7a-4ea9-8af6-9b5c82615bb2 |
| mac_address | fa:16:3e:20:b9:f6 |
| name | |
| network_id | 6d013e3f-7ea9-402c-9725-9cb693809988 |
| status | ACTIVE |
| tenant_id | 34657b6768184444af7b5081213e6e73 |
+----------------+--------------------------------------------------------+

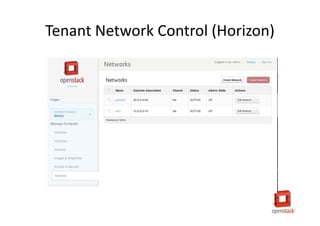

14. Tenant Network Control (Horizon)

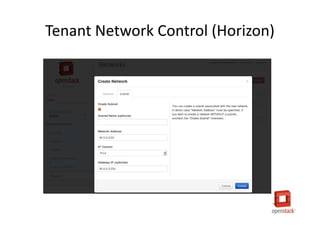

15. Tenant Network Control (Horizon)

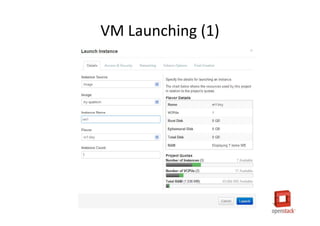

16. VM Launching (1)

17. VM Launching (2)
nova boot --flavor 1 --image 58ba017b-dd22-492f-a826-b8c72a133be0
--nic net-id=45fe25eb-f5ef-43b1-b006-6878c1643111 server1

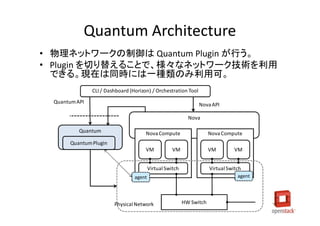

18. Quantum Architecture
• 物理ネットワークの制御は Quantum Plugin が行う。
• Plugin を切り替えることで、様々なネットワーク技術を利用
できる。現在は同時には一種類のみ利用可。
CLI / Dashboard (Horizon) / Orchestration Tool
Quantum API
Nova API
Nova
Quantum Nova Compute Nova Compute
Quantum Plugin
VM VM VM VM
Virtual Switch Virtual Switch
agent agent
Physical Network HW Switch

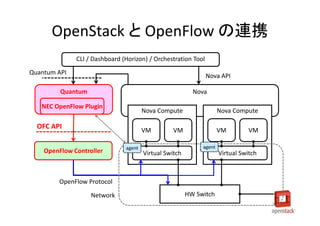

19. OpenStack と OpenFlow の連携
CLI / Dashboard (Horizon) / Orchestration Tool
Quantum API
Nova API
Quantum Nova
NEC OpenFlow Plugin
Nova Compute Nova Compute
OFC API VM VM VM VM
agent agent
OpenFlow Controller Virtual Switch Virtual Switch
OpenFlow Protocol
Network HW Switch

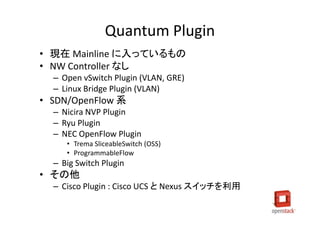

20. Quantum Plugin
• 現在 Mainline に入っているもの
• NW Controller なし
– Open vSwitch Plugin (VLAN, GRE)
– Linux Bridge Plugin (VLAN)
• SDN/OpenFlow 系
– Nicira NVP Plugin
– Ryu Plugin
– NEC OpenFlow Plugin
• Trema SliceableSwitch (OSS)
• ProgrammableFlow
– Big Switch Plugin
• その他
– Cisco Plugin : Cisco UCS と Nexus スイッチを利用

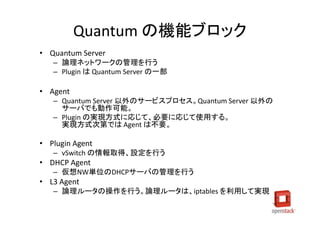

21. Quantum の機能ブロック
• Quantum Server
– 論理ネットワークの管理を行う
– Plugin は Quantum Server の一部
• Agent
– Quantum Server 以外のサービスプロセス。Quantum Server 以外の
サーバでも動作可能。
– Plugin の実現方式に応じて、必要に応じて使用する。
実現方式次第では Agent は不要。
• Plugin Agent
– vSwitch の情報取得、設定を行う
• DHCP Agent
– 仮想NW単位のDHCPサーバの管理を行う
• L3 Agent
– 論理ルータの操作を行う。論理ルータは、iptables を利用して実現

22. 機能ブロックと配置
External network
Management Network
eth0 eth2 eth0 eth0 eth0
Compute Node Compute Node
OVS
(br-ex)
Nova(CC)
Quantum DHCP agent Nova Nova
Server L3 agent Compute Compute
Plugin Agent Plugin Agent Plugin Agent
Network Node
OVS OVS OVS
(br-int) (br-int) (br-int)
Controller
Node
eth1 eth1 eth1
Data Network

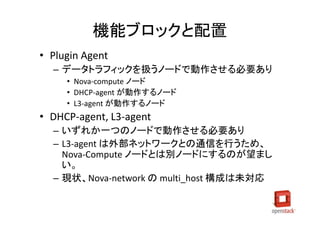

23. 機能ブロックと配置
• Plugin Agent
– データトラフィックを扱うノードで動作させる必要あり
• Nova-compute ノード
• DHCP-agent が動作するノード
• L3-agent が動作するノード
• DHCP-agent, L3-agent
– いずれか一つのノードで動作させる必要あり
– L3-agent は外部ネットワークとの通信を行うため、
Nova-Compute ノードとは別ノードにするのが望まし
い。
– 現状、Nova-network の multi_host 構成は未対応

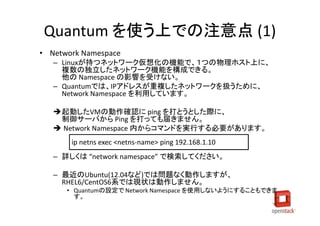

24. Quantum を使う上での注意点 (1)
• Network Namespace
– Linuxが持つネットワーク仮想化の機能で、１つの物理ホスト上に、
複数の独立したネットワーク機能を構成できる。
他の Namespace の影響を受けない。
– Quantumでは、IPアドレスが重複したネットワークを扱うために、
Network Namespace を利用しています。
起動したVMの動作確認に ping を打とうとした際に、
制御サーバから Ping を打っても届きません。
 Network Namespace 内からコマンドを実行する必要があります。
ip netns exec <netns-name> ping 192.168.1.10
– 詳しくは “network namespace” で検索してください。
– 最近のUbuntu(12.04など)では問題なく動作しますが、
RHEL6/CentOS6系では現状は動作しません。
• Quantumの設定で Network Namespace を使用しないようにすることもできま
す。

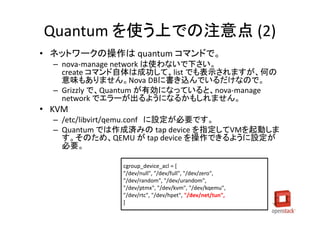

25. Quantum を使う上での注意点 (2)
• ネットワークの操作は quantum コマンドで。
– nova-manage network は使わないで下さい。
create コマンド自体は成功して、list でも表示されますが、何の
意味もありません。Nova DBに書き込んでいるだけなので。
– Grizzly で、Quantum が有効になっていると、nova-manage
network でエラーが出るようになるかもしれません。
• KVM
– /etc/libvirt/qemu.conf に設定が必要です。
– Quantum では作成済みの tap device を指定してVMを起動しま
す。そのため、QEMU が tap device を操作できるように設定が
必要。
cgroup_device_acl = [
"/dev/null", "/dev/full", "/dev/zero",
"/dev/random", "/dev/urandom",
"/dev/ptmx", "/dev/kvm", "/dev/kqemu",
"/dev/rtc", "/dev/hpet", "/dev/net/tun",
]

26. 次期リリース Grizzly に向けて
• Closing gaps
– Nova との連携が十分でない機能の実現
– Quantum Security groups & metadata service
with overlapping IPs
– L3 forwarding 、DHCP機能の scalability 確保
• 負荷分散, nova “multi_host” flag 相当
• Advanced Services
– Load-balancing (LBaaS)
– VPN

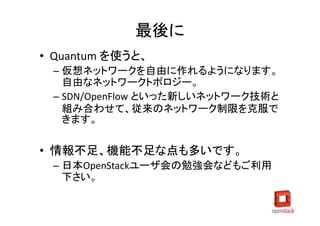

27. 最後に
• Quantum を使うと、
– 仮想ネットワークを自由に作れるようになります。
自由なネットワークトポロジー。
– SDN/OpenFlow といった新しいネットワーク技術と
組み合わせて、従来のネットワーク制限を克服で
きます。
• 情報不足、機能不足な点も多いです。
– 日本OpenStackユーザ会の勉強会などもご利用
下さい。
