OpenStack管理者入門 - OpenStack最新情報セミナー 2014年8月

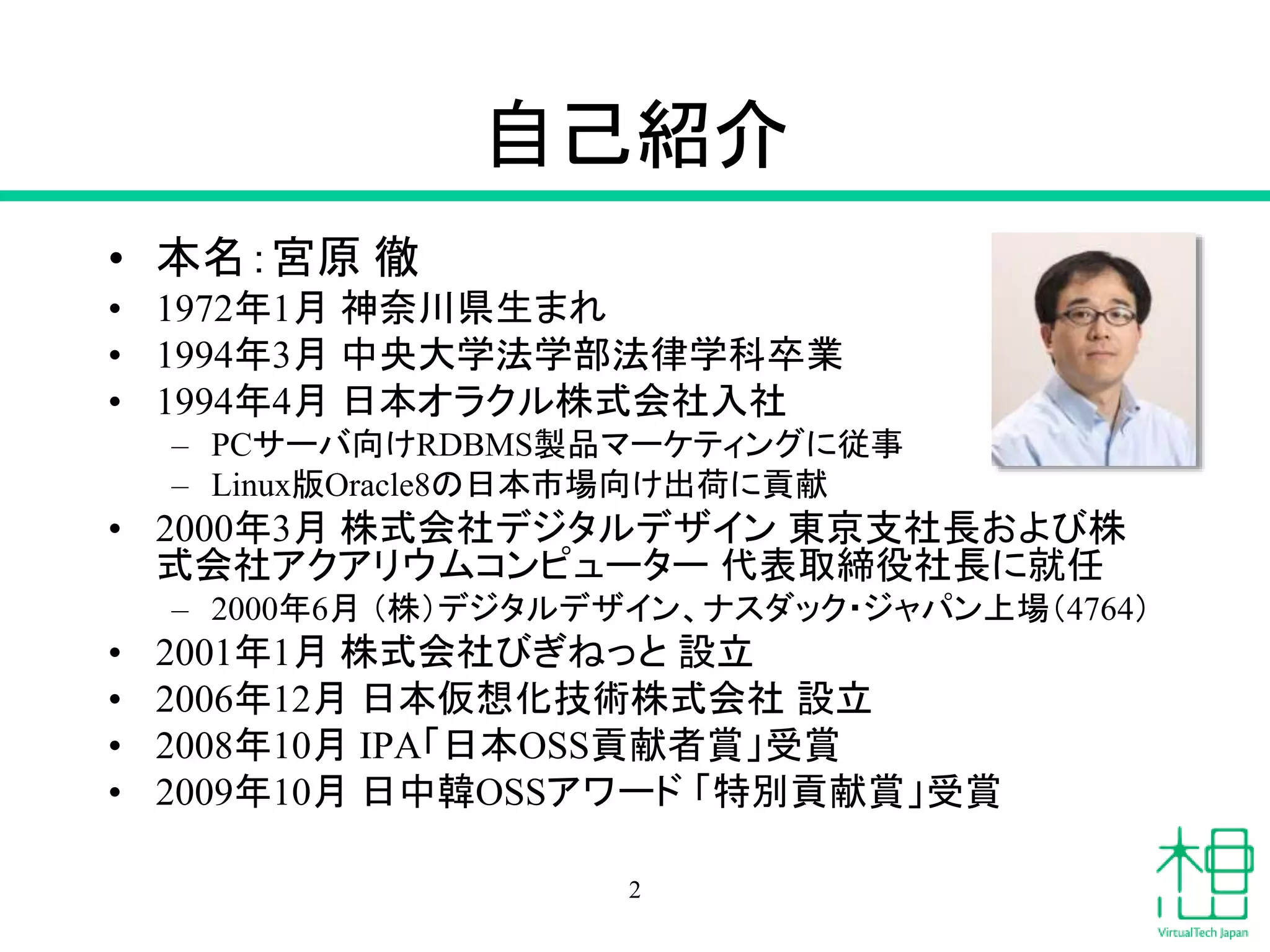

- 2. 自己紹介 • 本名：宮原 徹 • 1972年1月 神奈川県生まれ • 1994年3月 中央大学法学部法律学科卒業 • 1994年4月 日本オラクル株式会社入社 – PCサーバ向けRDBMS製品マーケティングに従事 – Linux版Oracle8の日本市場向け出荷に貢献 • 2000年3月 株式会社デジタルデザイン 東京支社長および株 式会社アクアリウムコンピューター 代表取締役社長に就任 – 2000年6月 （株）デジタルデザイン、ナスダック・ジャパン上場（4764） • 2001年1月 株式会社びぎねっと 設立 • 2006年12月 日本仮想化技術株式会社 設立 • 2008年10月 IPA「日本OSS貢献者賞」受賞 • 2009年10月 日中韓OSSアワード 「特別貢献賞」受賞 2

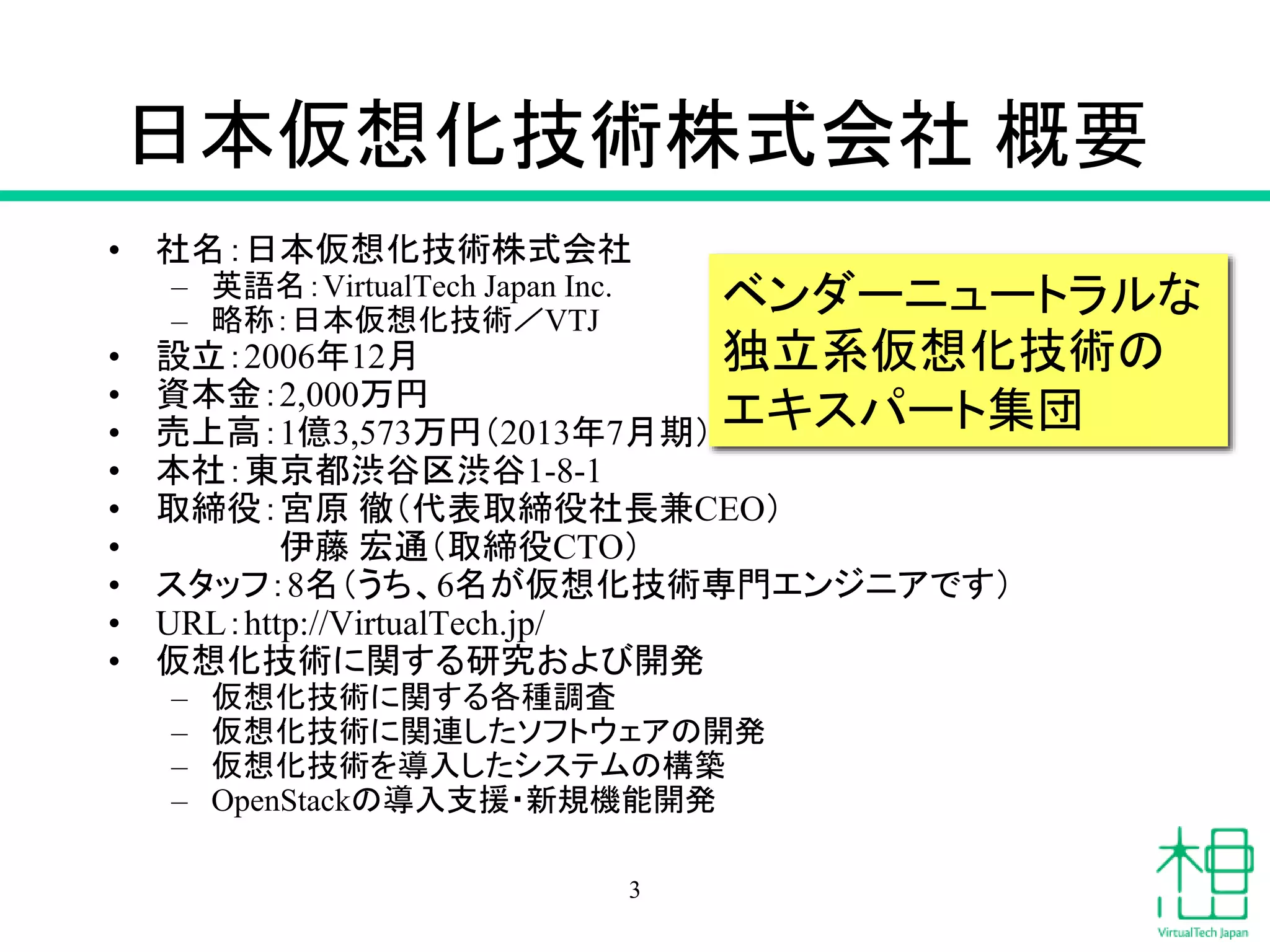

- 3. 日本仮想化技術株式会社 概要 • 社名：日本仮想化技術株式会社 – 英語名：VirtualTech Japan Inc. – 略称：日本仮想化技術／VTJ • 設立：2006年12月 • 資本金：2,000万円 • 売上高：1億3,573万円（2013年7月期） • 本社：東京都渋谷区渋谷1-8-1 • 取締役：宮原 徹（代表取締役社長兼CEO） • 伊藤 宏通（取締役CTO） • スタッフ：8名（うち、6名が仮想化技術専門エンジニアです） • URL：http://VirtualTech.jp/ • 仮想化技術に関する研究および開発 – 仮想化技術に関する各種調査 – 仮想化技術に関連したソフトウェアの開発 – 仮想化技術を導入したシステムの構築 – OpenStackの導入支援・新規機能開発 ベンダーニュートラルな 独立系仮想化技術の エキスパート集団 3

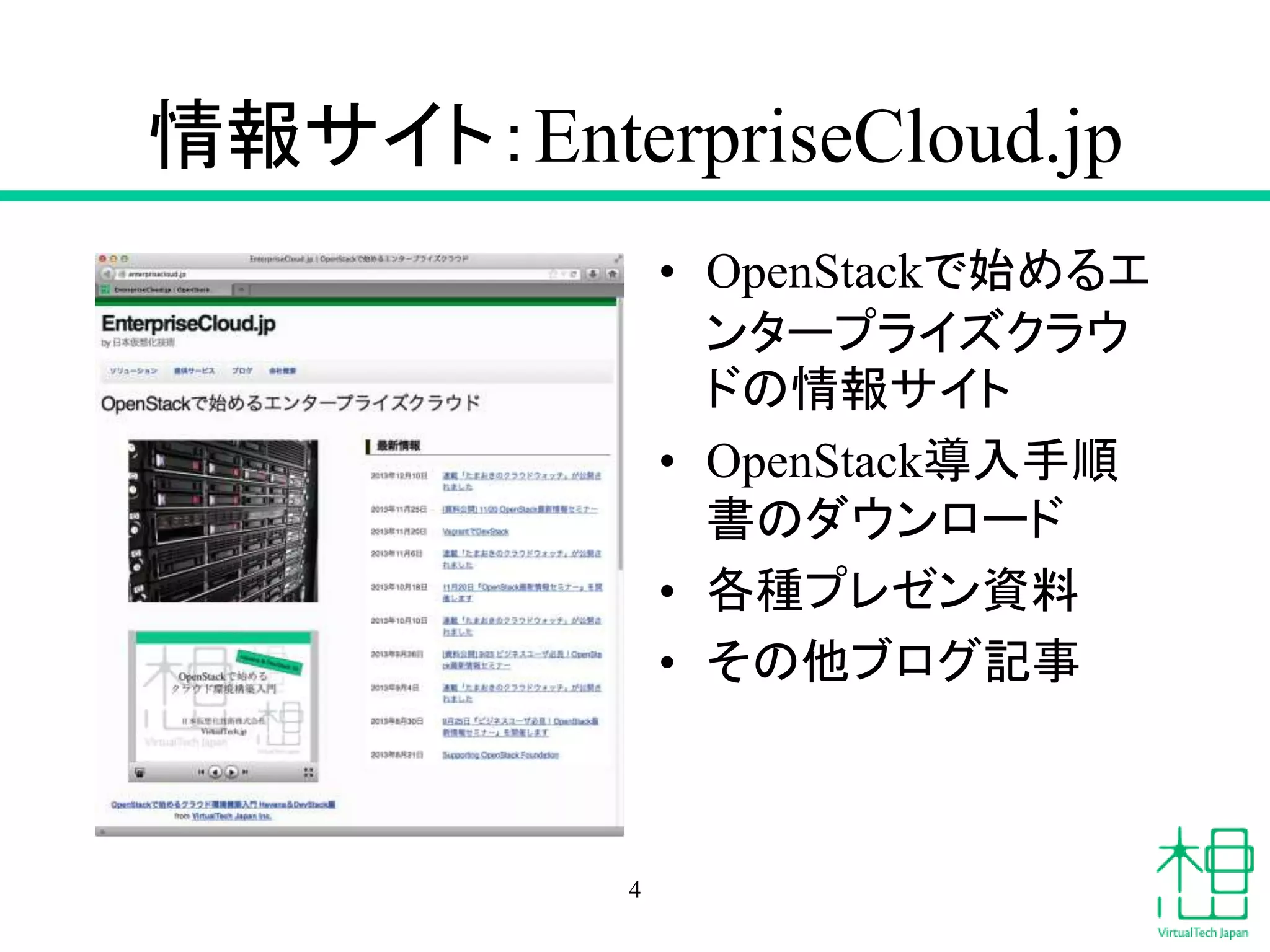

- 4. 情報サイト：EnterpriseCloud.jp • OpenStackで始めるエ ンタープライズクラウ ドの情報サイト • OpenStack導入手順 書のダウンロード • 各種プレゼン資料 • その他ブログ記事 4

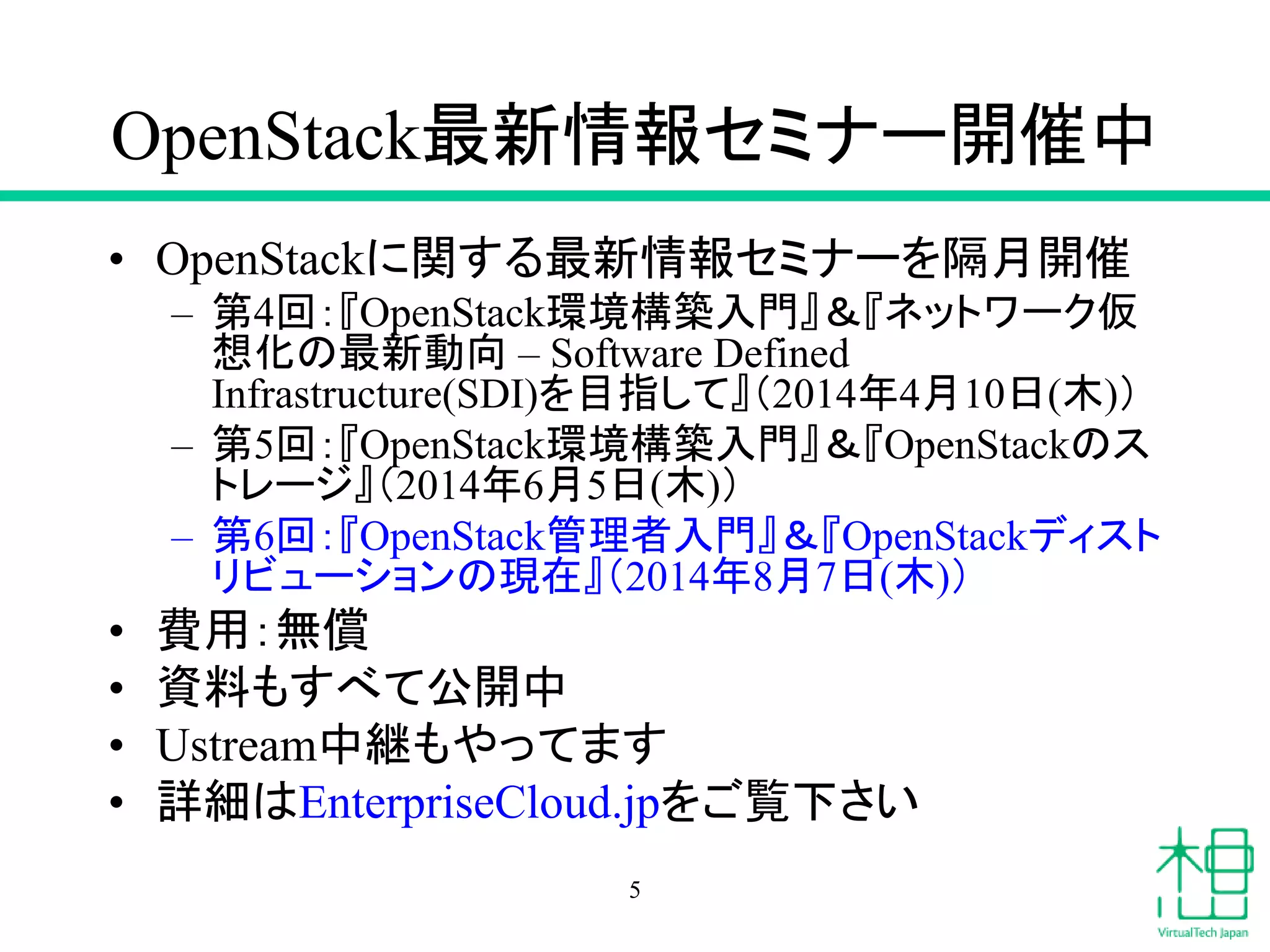

- 5. OpenStack最新情報セミナー開催中 • OpenStackに関する最新情報セミナーを隔月開催 – 第4回：『OpenStack環境構築入門』＆『ネットワーク仮 想化の最新動向 – Software Defined Infrastructure(SDI)を目指して』（2014年4月10日(木)） – 第5回：『OpenStack環境構築入門』＆『OpenStackのス トレージ』（2014年6月5日(木)） – 第6回：『OpenStack管理者入門』＆『OpenStackディスト リビューションの現在』（2014年8月7日(木)） • 費用：無償 • 資料もすべて公開中 • Ustream中継もやってます • 詳細はEnterpriseCloud.jpをご覧下さい 5

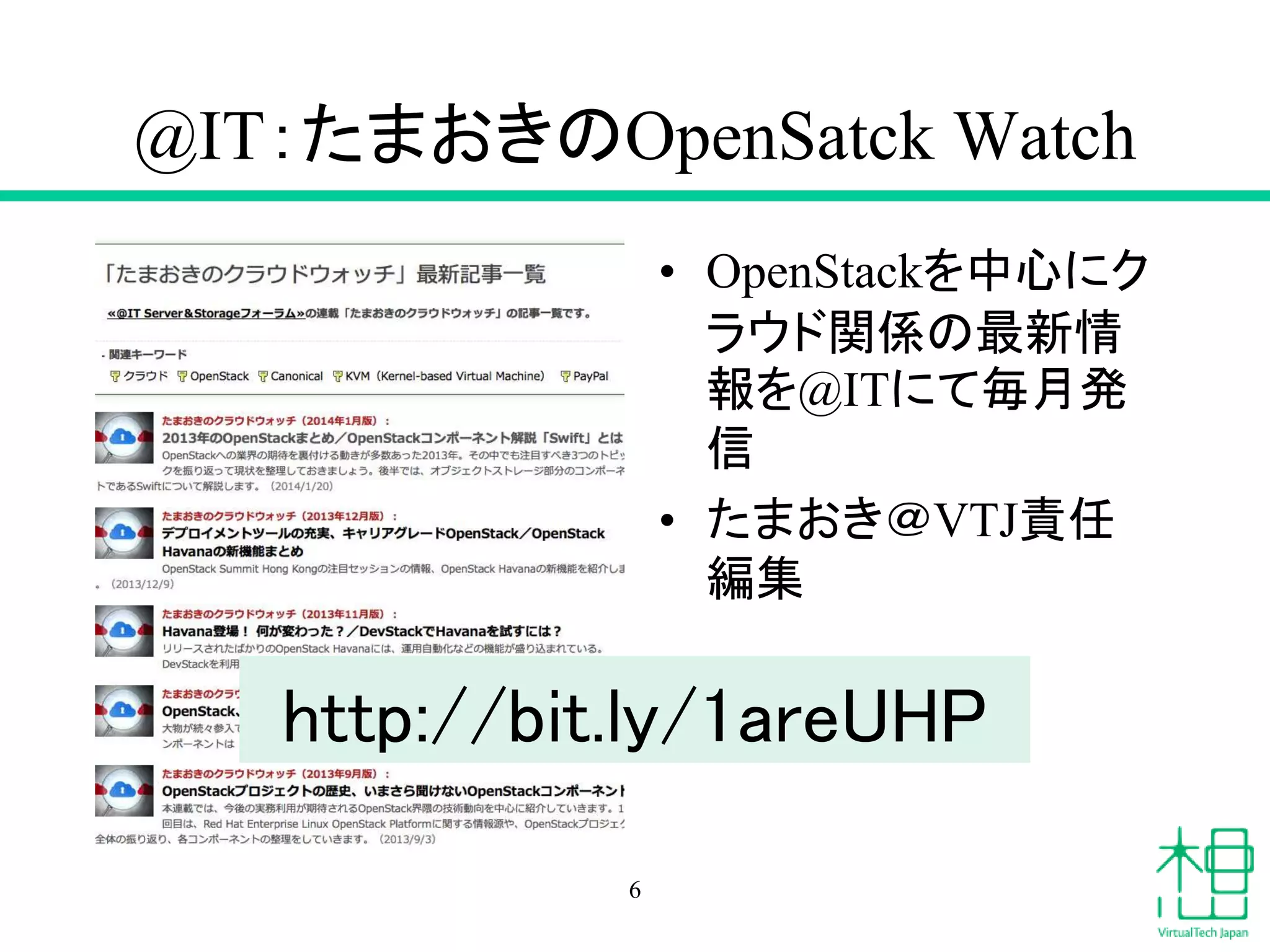

- 6. @IT：たまおきのOpenSatck Watch 6 • OpenStackを中心にク ラウド関係の最新情 報を@ITにて毎月発 信 • たまおき＠VTJ責任 編集 http://bit.ly/1areUHP

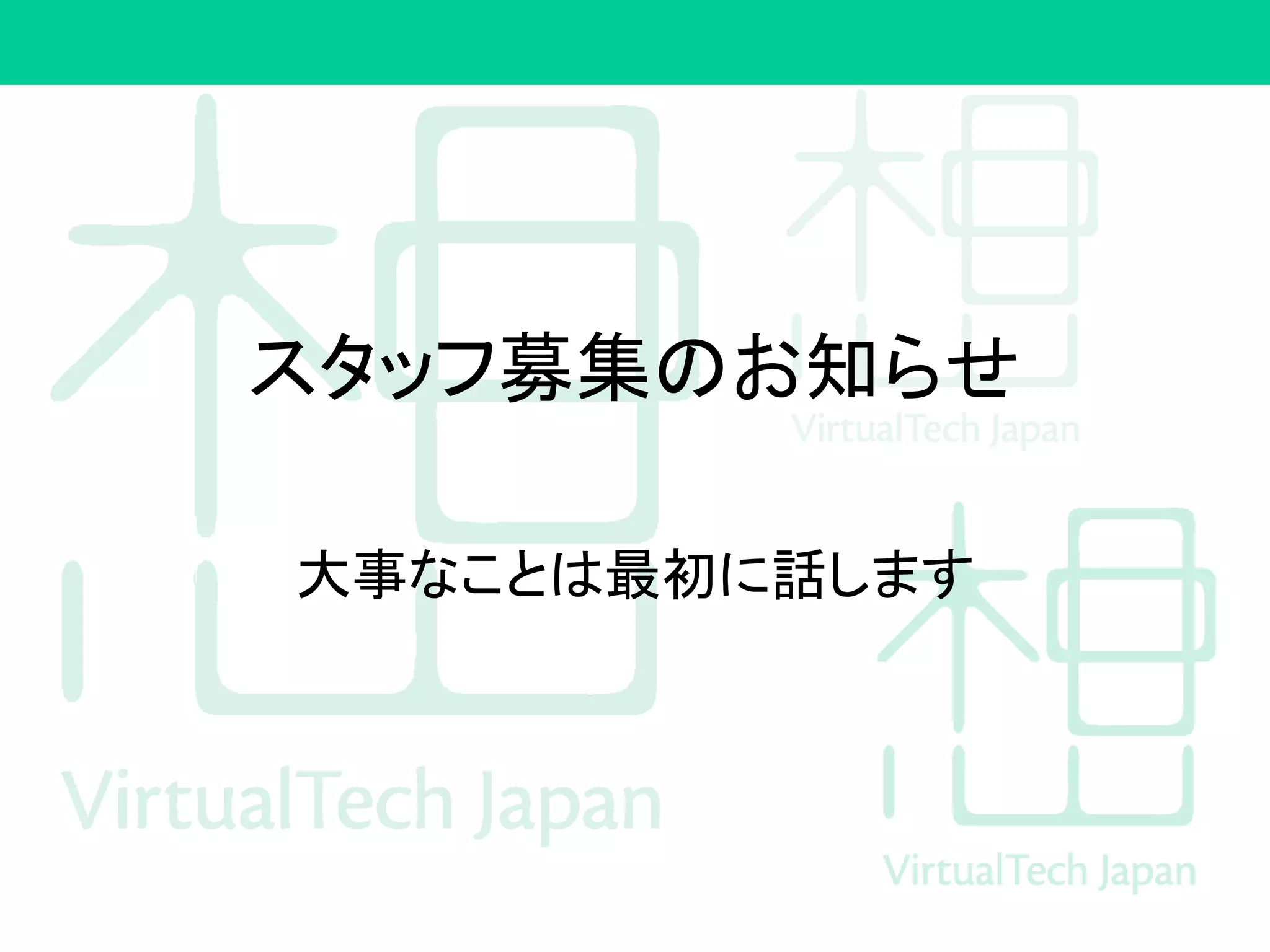

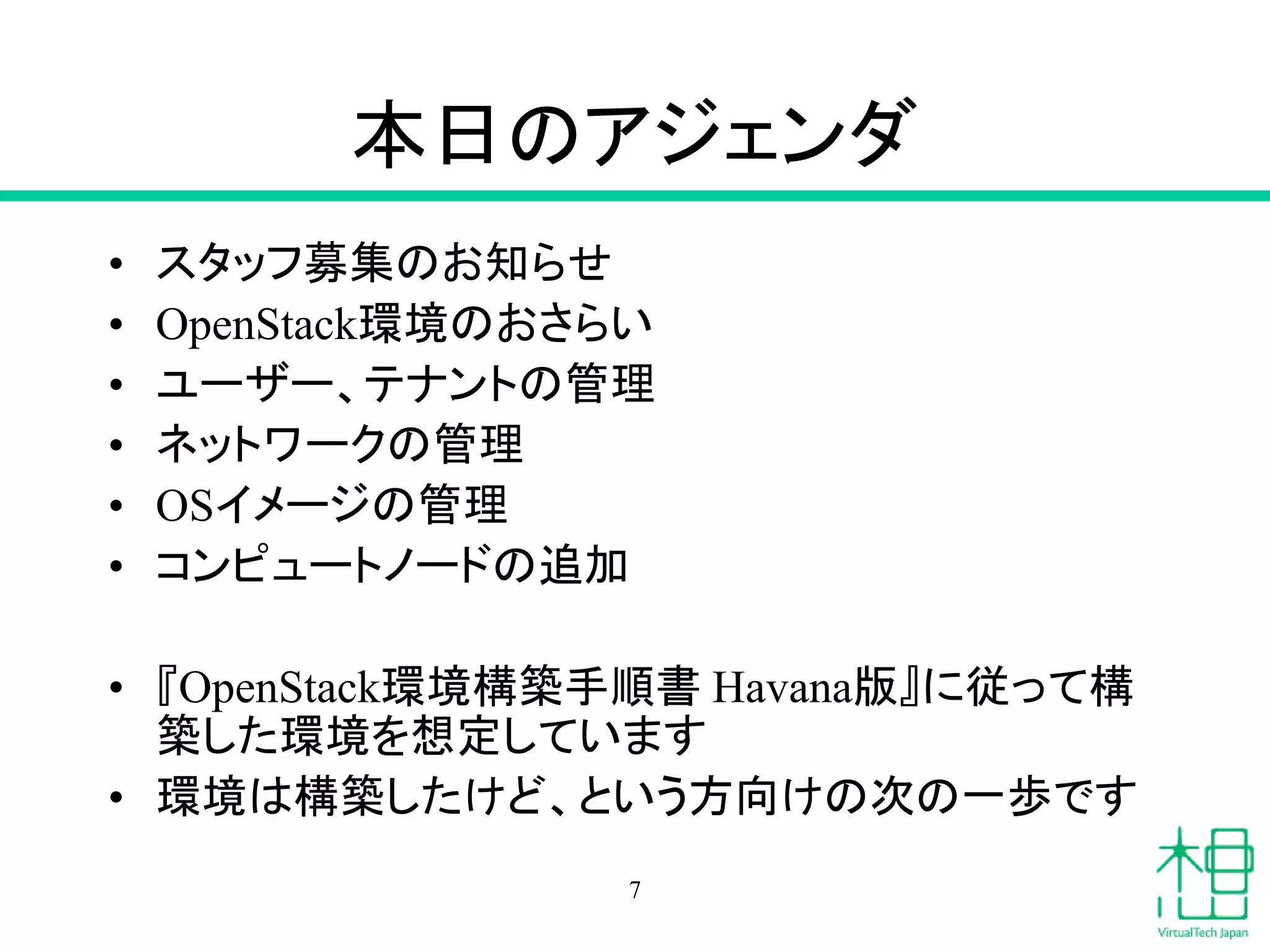

- 7. 本日のアジェンダ • スタッフ募集のお知らせ • OpenStack環境のおさらい • ユーザー、テナントの管理 • ネットワークの管理 • OSイメージの管理 • コンピュートノードの追加 • 『OpenStack環境構築手順書 Havana版』に従って構 築した環境を想定しています • 環境は構築したけど、という方向けの次の一歩です 7

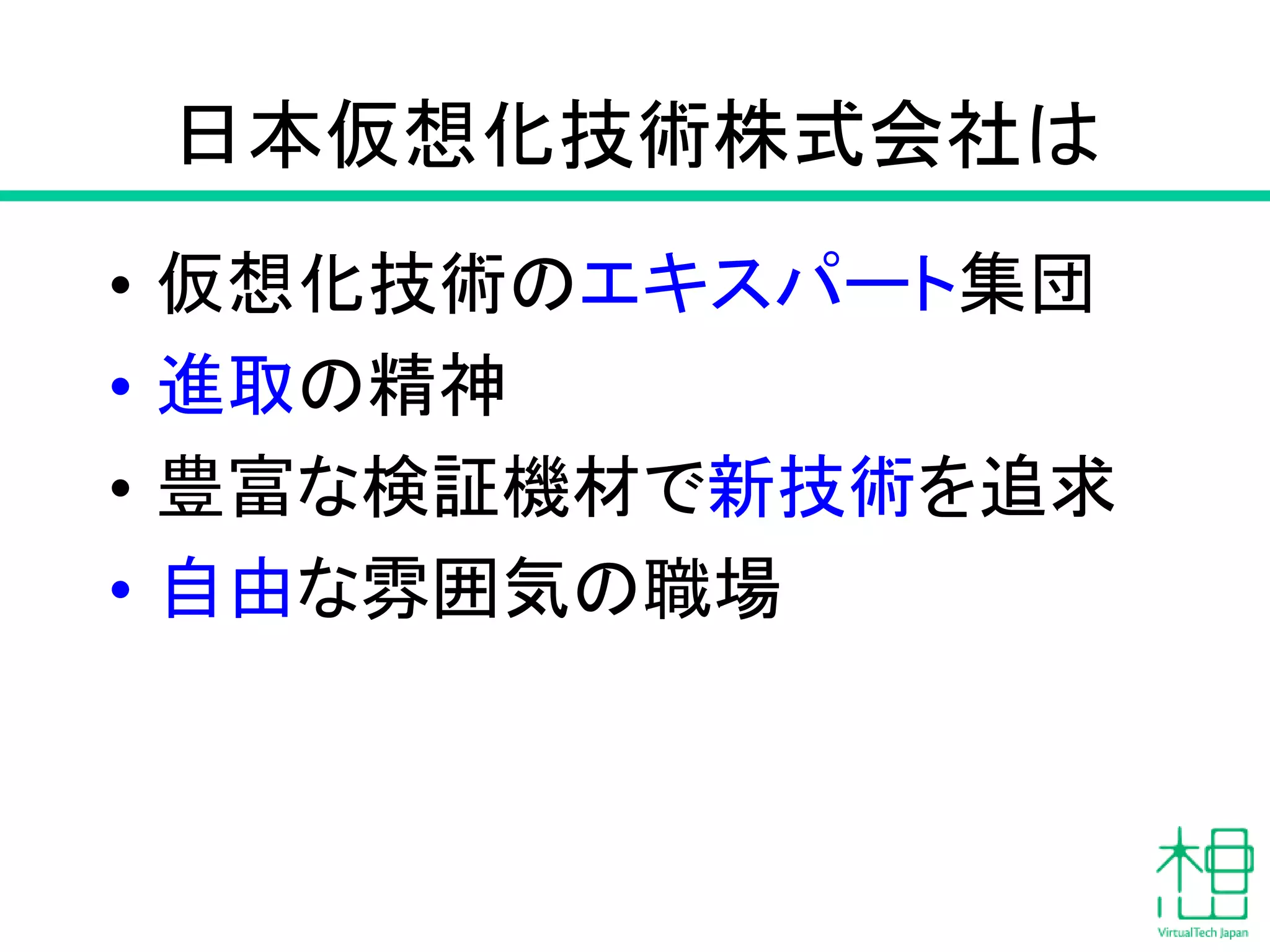

- 9. 日本仮想化技術株式会社は • 仮想化技術のエキスパート集団 • 進取の精神 • 豊富な検証機材で新技術を追求 • 自由な雰囲気の職場

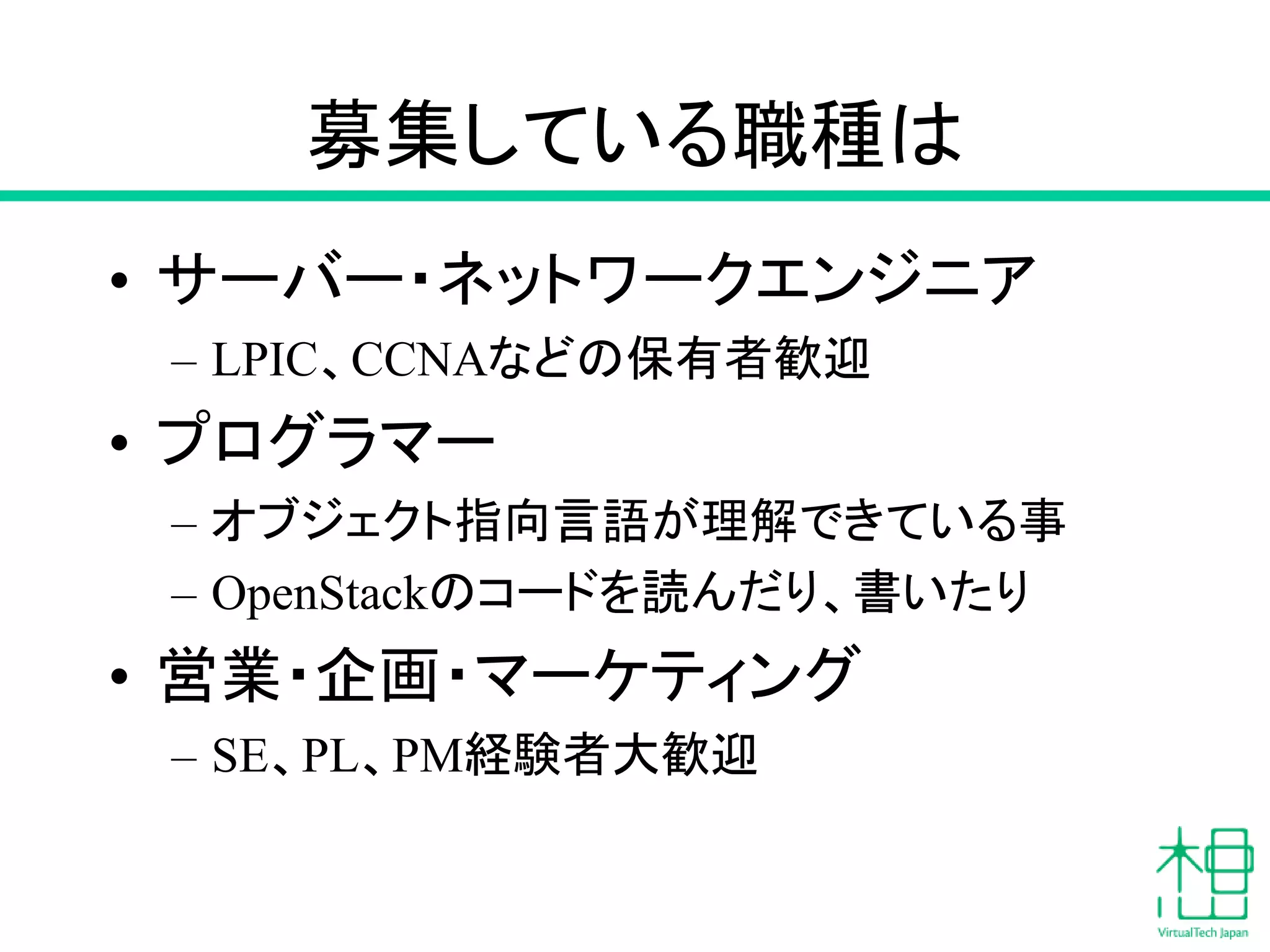

- 10. 募集している職種は • サーバー・ネットワークエンジニア – LPIC、CCNAなどの保有者歓迎 • プログラマー – オブジェクト指向言語が理解できている事 – OpenStackのコードを読んだり、書いたり • 営業・企画・マーケティング – SE、PL、PM経験者大歓迎

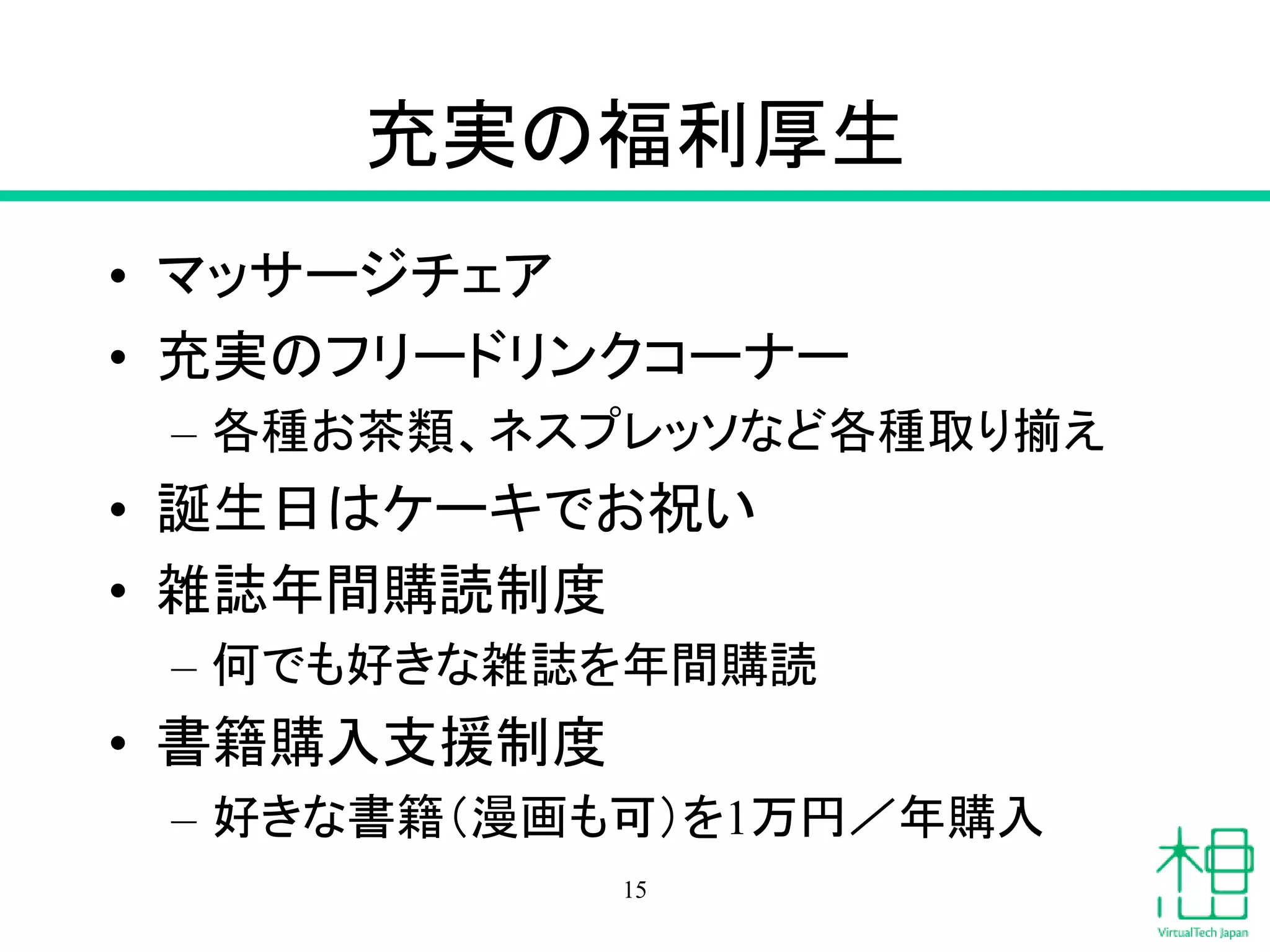

- 15. 充実の福利厚生 • マッサージチェア • 充実のフリードリンクコーナー – 各種お茶類、ネスプレッソなど各種取り揃え • 誕生日はケーキでお祝い • 雑誌年間購読制度 – 何でも好きな雑誌を年間購読 • 書籍購入支援制度 – 好きな書籍（漫画も可）を1万円／年購入 15
- 17. お待ちしております 17
- 18. ユーザー、テナントの管理 18

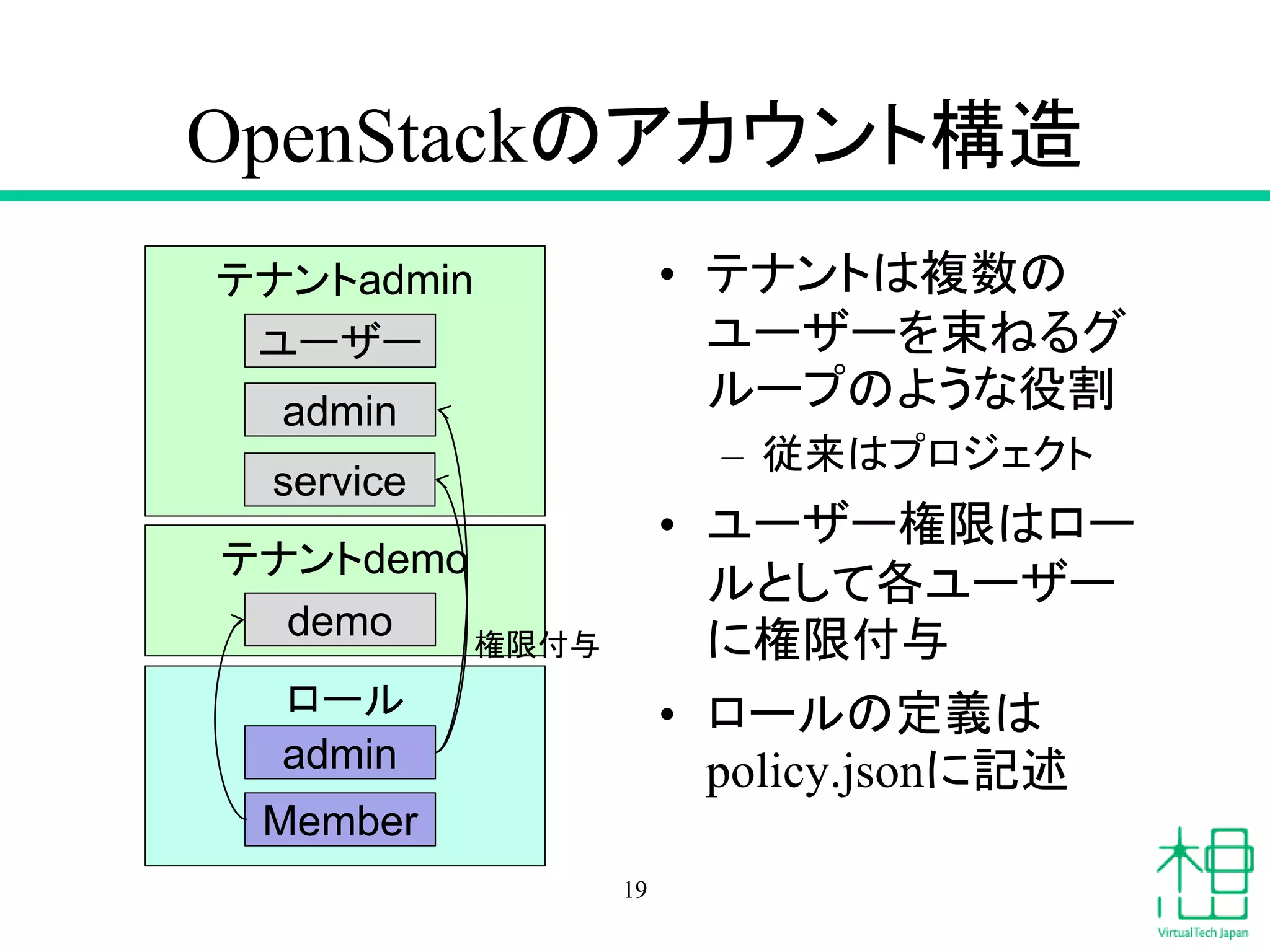

- 19. テナントdemo OpenStackのアカウント構造 • テナントは複数の ユーザーを束ねるグ ループのような役割 – 従来はプロジェクト • ユーザー権限はロー ルとして各ユーザー に権限付与 • ロールの定義は policy.jsonに記述 19 テナントadmin ユーザー admin ロール admin Member 権限付与 demo service

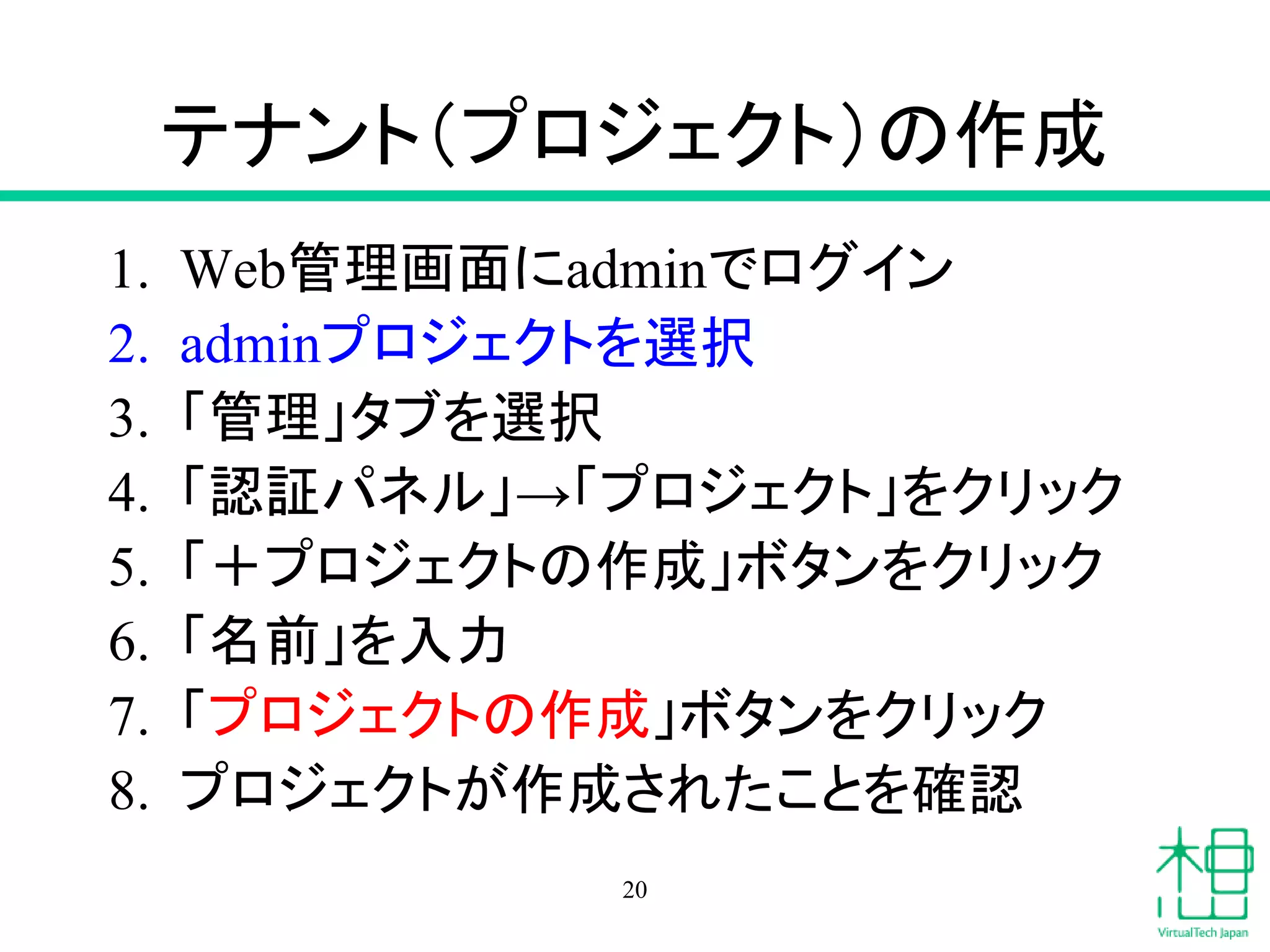

- 20. テナント（プロジェクト）の作成 1. Web管理画面にadminでログイン 2. adminプロジェクトを選択 3. 「管理」タブを選択 4. 「認証パネル」→「プロジェクト」をクリック 5. 「＋プロジェクトの作成」ボタンをクリック 6. 「名前」を入力 7. 「プロジェクトの作成」ボタンをクリック 8. プロジェクトが作成されたことを確認 20

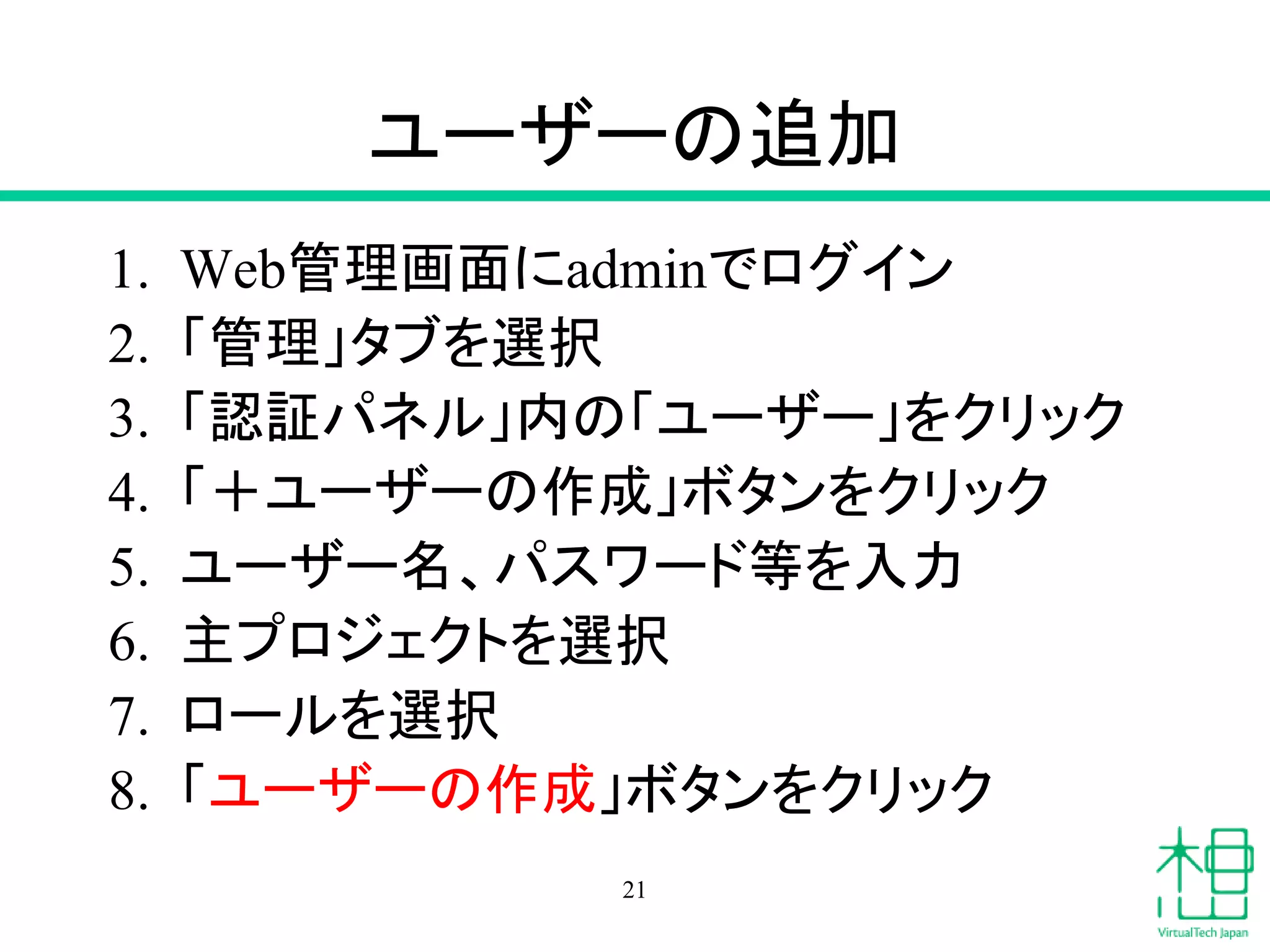

- 21. ユーザーの追加 1. Web管理画面にadminでログイン 2. 「管理」タブを選択 3. 「認証パネル」内の「ユーザー」をクリック 4. 「＋ユーザーの作成」ボタンをクリック 5. ユーザー名、パスワード等を入力 6. 主プロジェクトを選択 7. ロールを選択 8. 「ユーザーの作成」ボタンをクリック 21

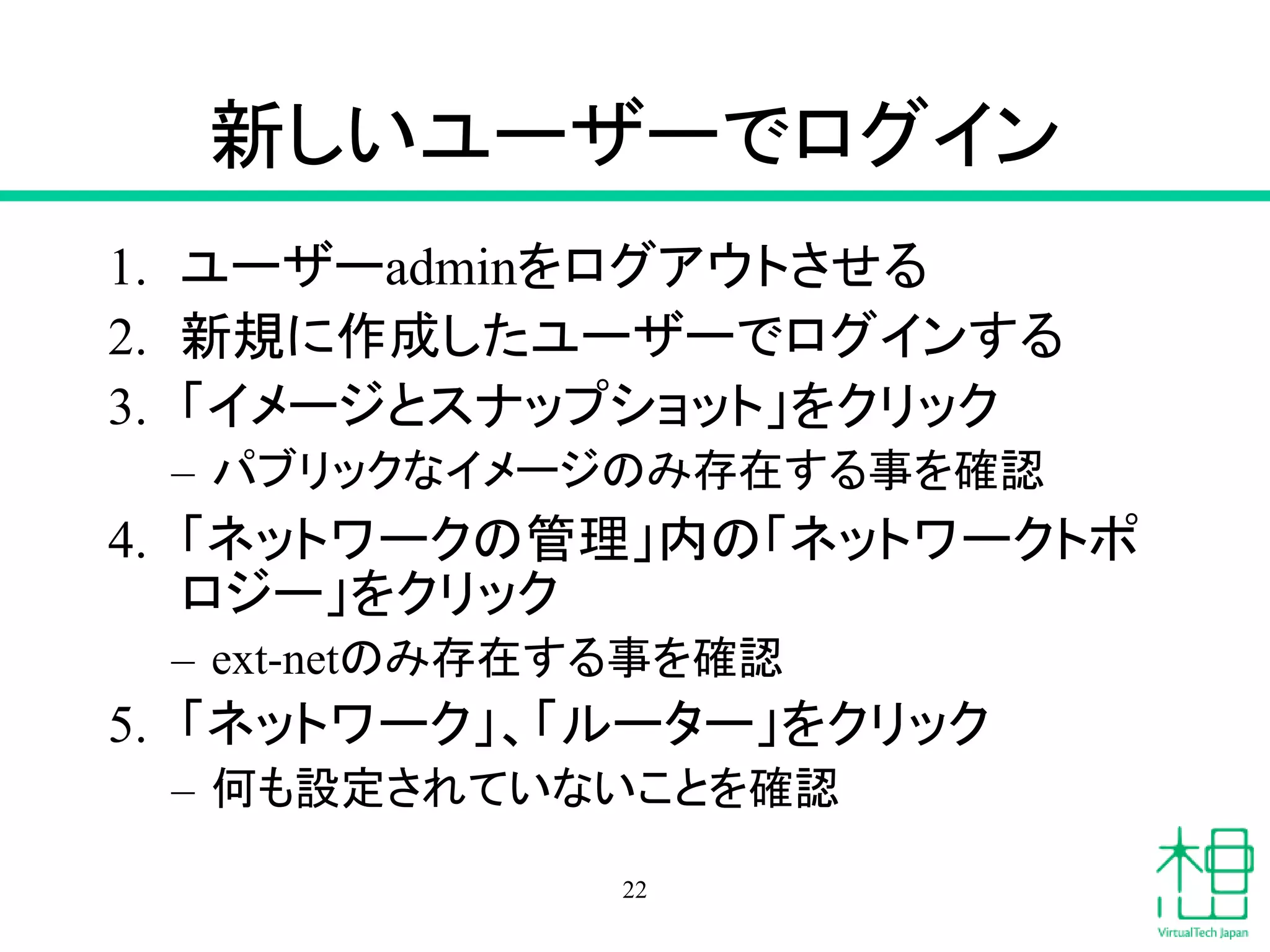

- 22. 新しいユーザーでログイン 1. ユーザーadminをログアウトさせる 2. 新規に作成したユーザーでログインする 3. 「イメージとスナップショット」をクリック – パブリックなイメージのみ存在する事を確認 4. 「ネットワークの管理」内の「ネットワークトポ ロジー」をクリック – ext-netのみ存在する事を確認 5. 「ネットワーク」、「ルーター」をクリック – 何も設定されていないことを確認 22

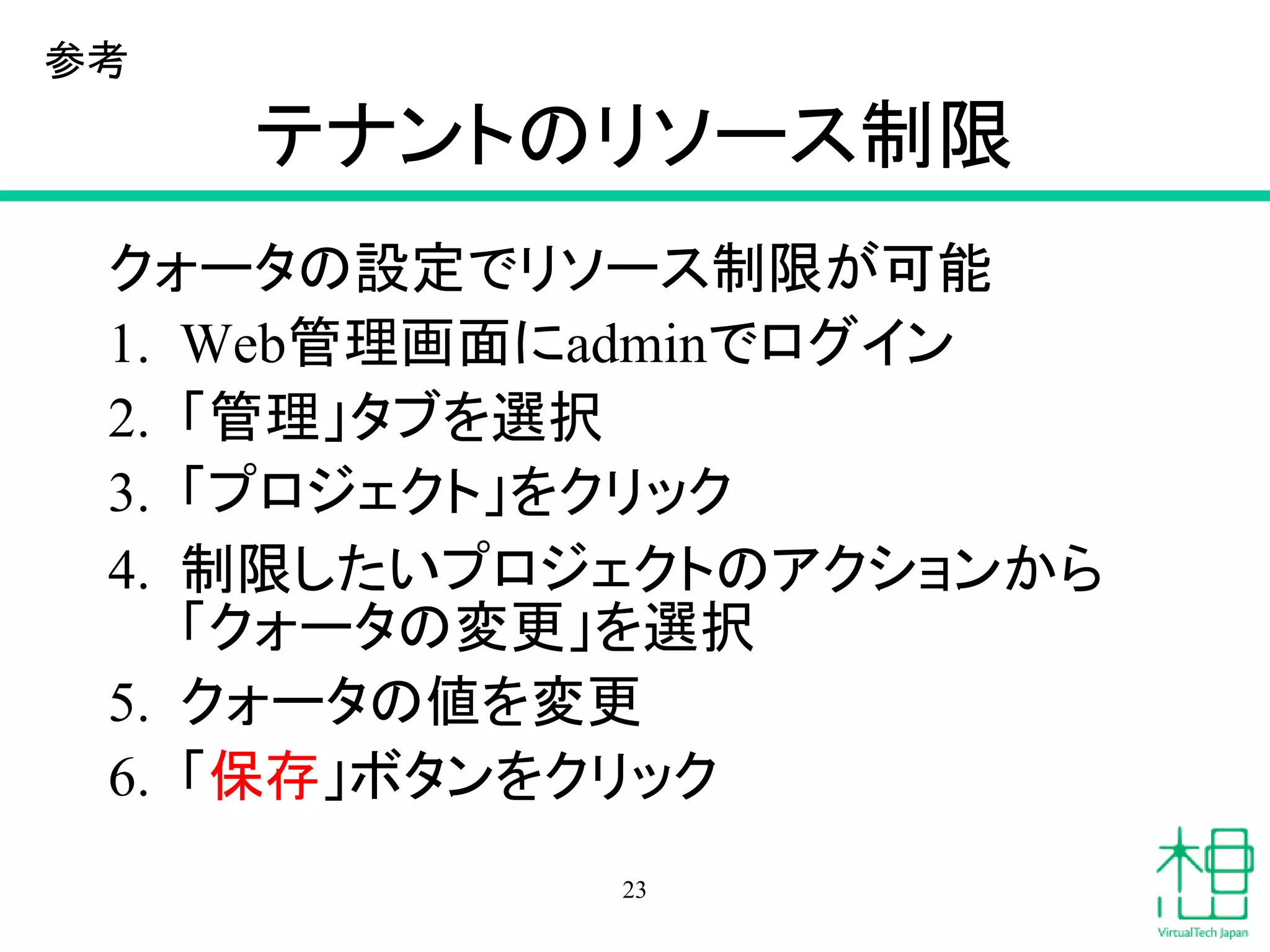

- 23. テナントのリソース制限 クォータの設定でリソース制限が可能 1. Web管理画面にadminでログイン 2. 「管理」タブを選択 3. 「プロジェクト」をクリック 4. 制限したいプロジェクトのアクションから 「クォータの変更」を選択 5. クォータの値を変更 6. 「保存」ボタンをクリック 23 参考
- 24. ネットワークの管理 24
- 27. 新規ネットワークの作成 1. 「ネットワーク」をクリック 2. 「＋ネットワークの作成」ボタンをクリック 3. 「ネットワーク名」を入力 – 例）テナント名-net 4. 「サブネット」タブをクリック 5. 「サブネット名」を入力 – 例）テナント名-net-subnet 6. 「ネットワークアドレス」を入力 – 例）10.5.6.0/24 7. 「サブネットの詳細」タブをクリック 8. 「DNS」を入力 9. 「作成」ボタンをクリック 10. 「ネットワークトポロジー」をクリックし、確認 27

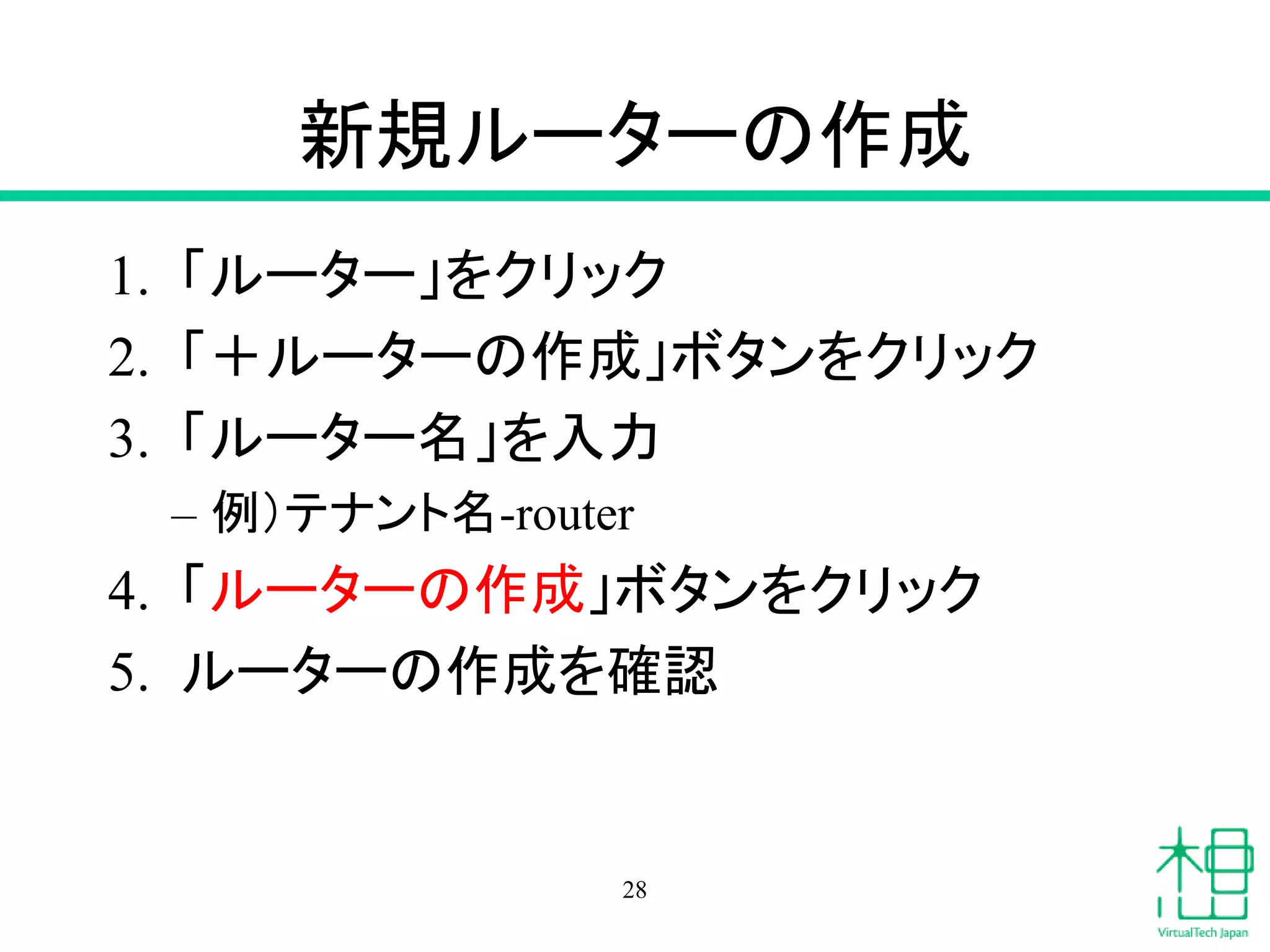

- 28. 新規ルーターの作成 1. 「ルーター」をクリック 2. 「＋ルーターの作成」ボタンをクリック 3. 「ルーター名」を入力 – 例）テナント名-router 4. 「ルーターの作成」ボタンをクリック 5. ルーターの作成を確認 28

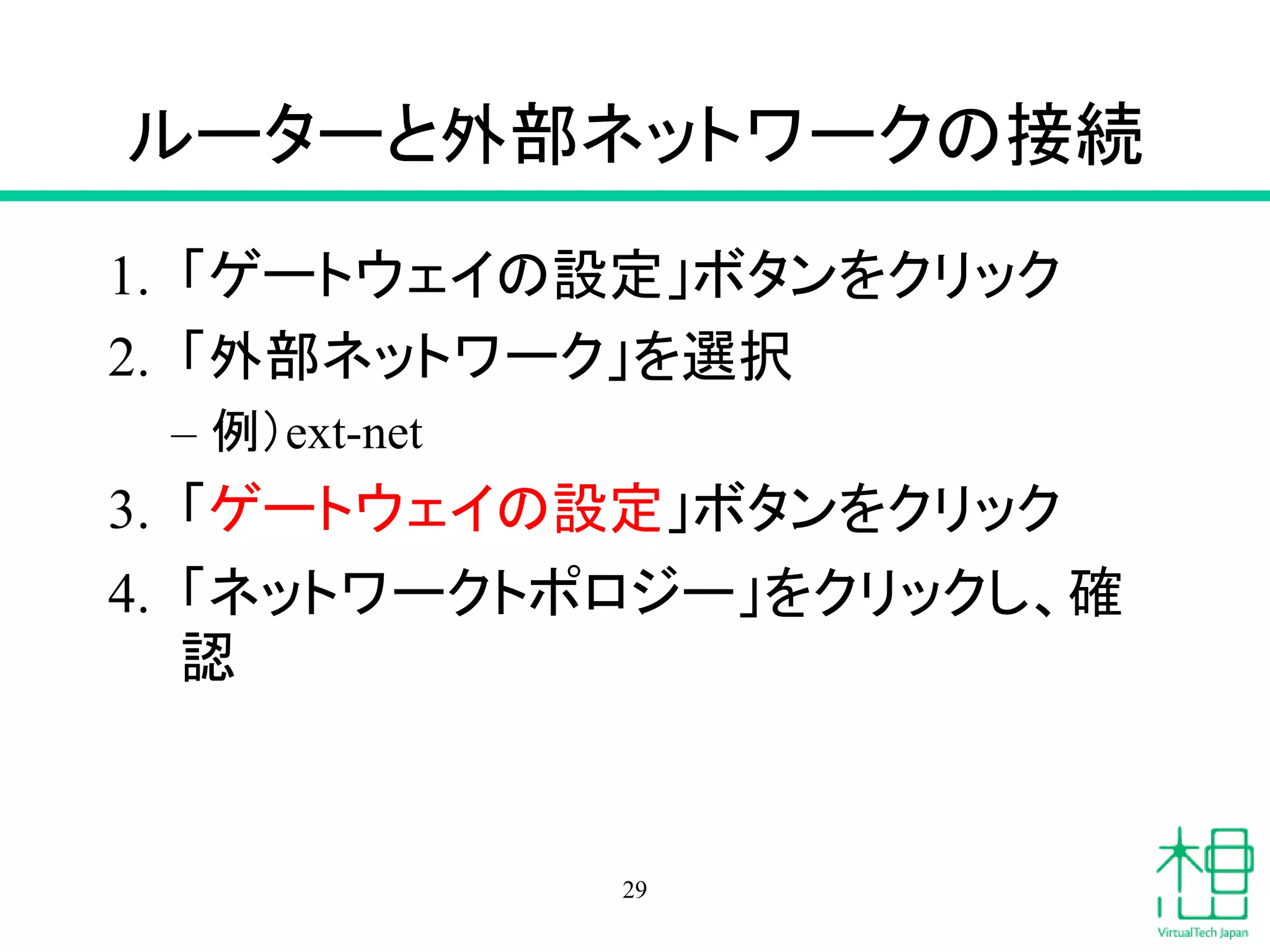

- 29. ルーターと外部ネットワークの接続 1. 「ゲートウェイの設定」ボタンをクリック 2. 「外部ネットワーク」を選択 – 例）ext-net 3. 「ゲートウェイの設定」ボタンをクリック 4. 「ネットワークトポロジー」をクリックし、確 認 29

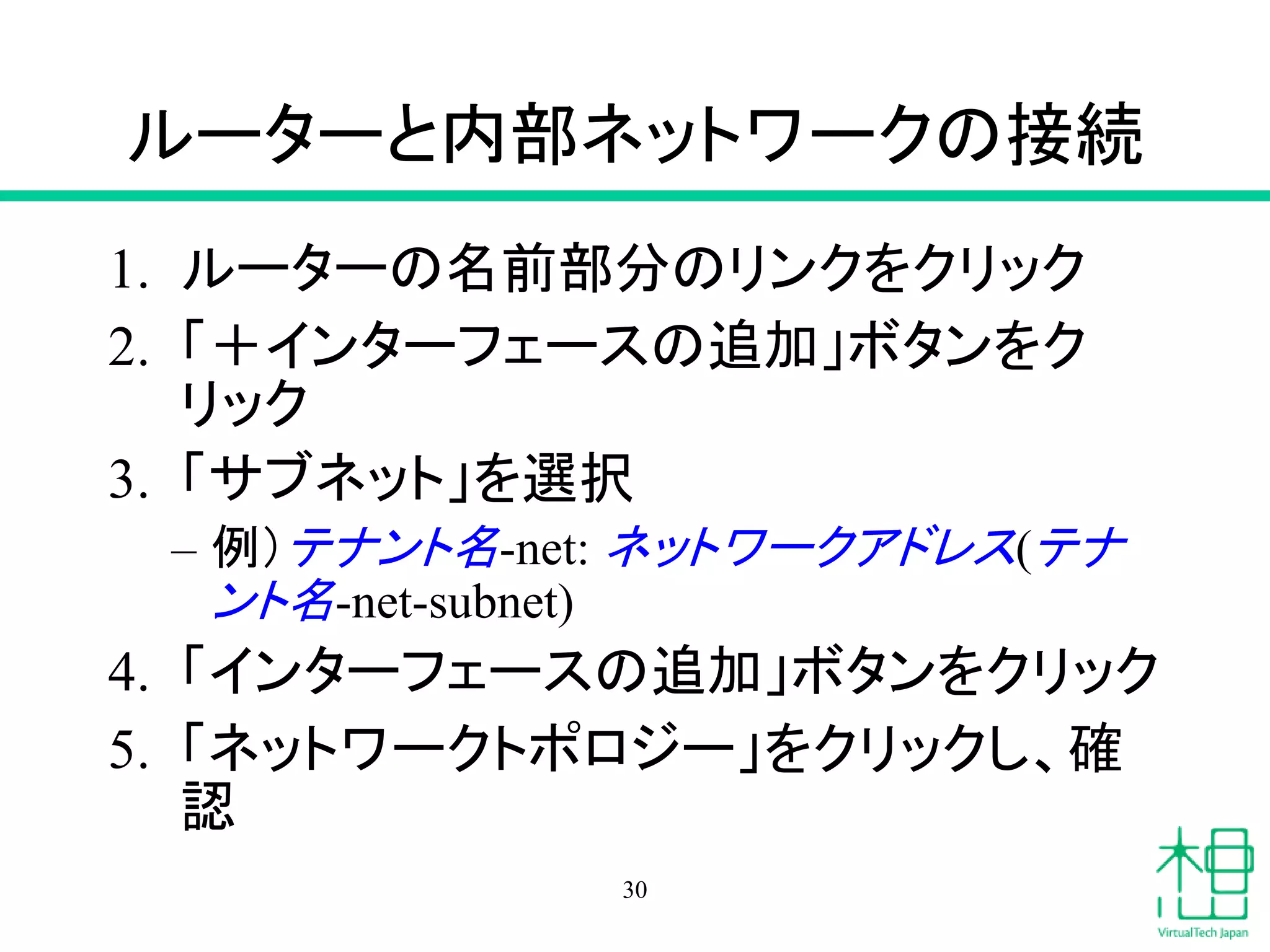

- 30. ルーターと内部ネットワークの接続 1. ルーターの名前部分のリンクをクリック 2. 「＋インターフェースの追加」ボタンをク リック 3. 「サブネット」を選択 – 例）テナント名-net: ネットワークアドレス(テナ ント名-net-subnet) 4. 「インターフェースの追加」ボタンをクリック 5. 「ネットワークトポロジー」をクリックし、確 認 30

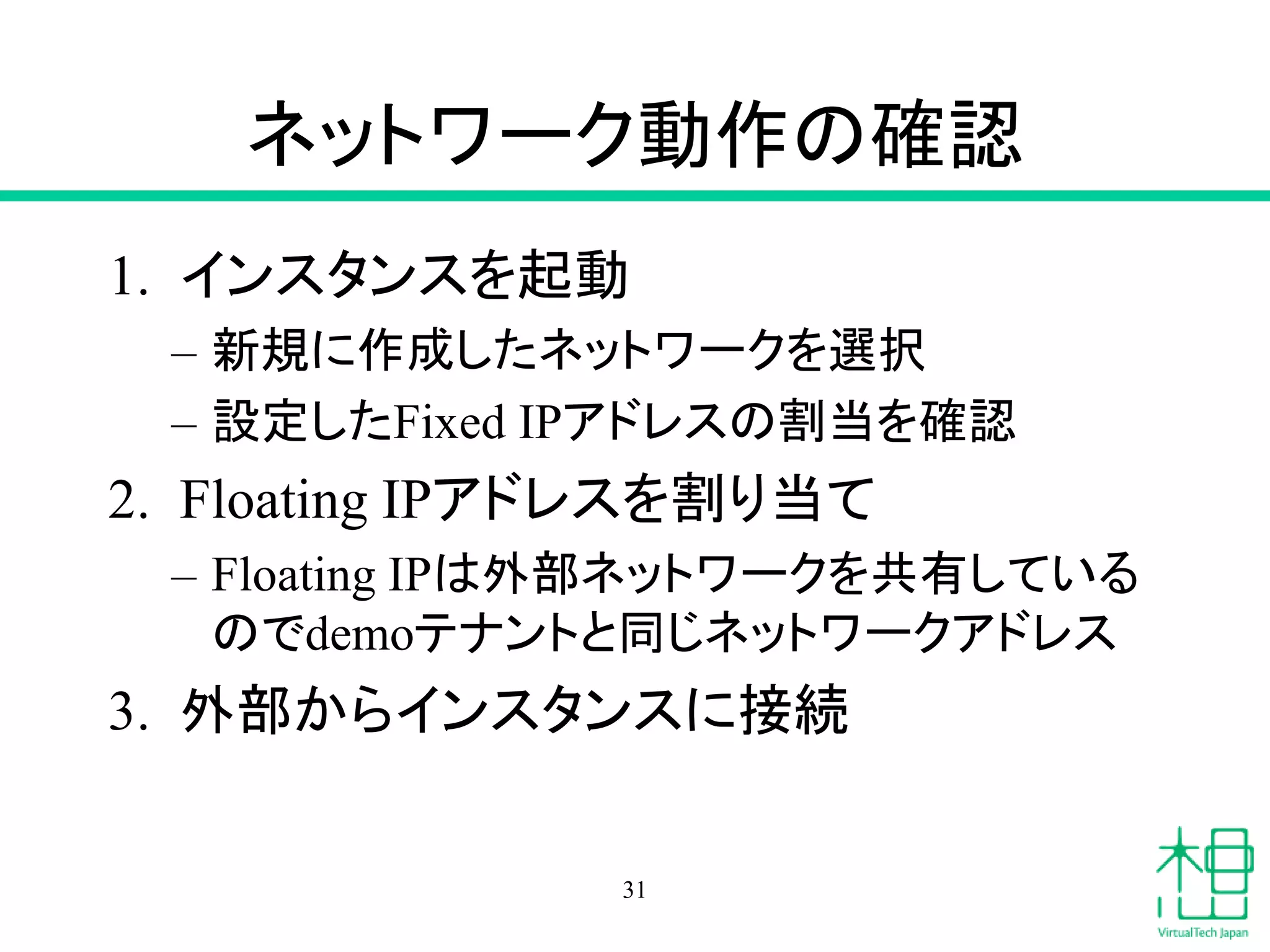

- 31. ネットワーク動作の確認 1. インスタンスを起動 – 新規に作成したネットワークを選択 – 設定したFixed IPアドレスの割当を確認 2. Floating IPアドレスを割り当て – Floating IPは外部ネットワークを共有している のでdemoテナントと同じネットワークアドレス 3. 外部からインスタンスに接続 31

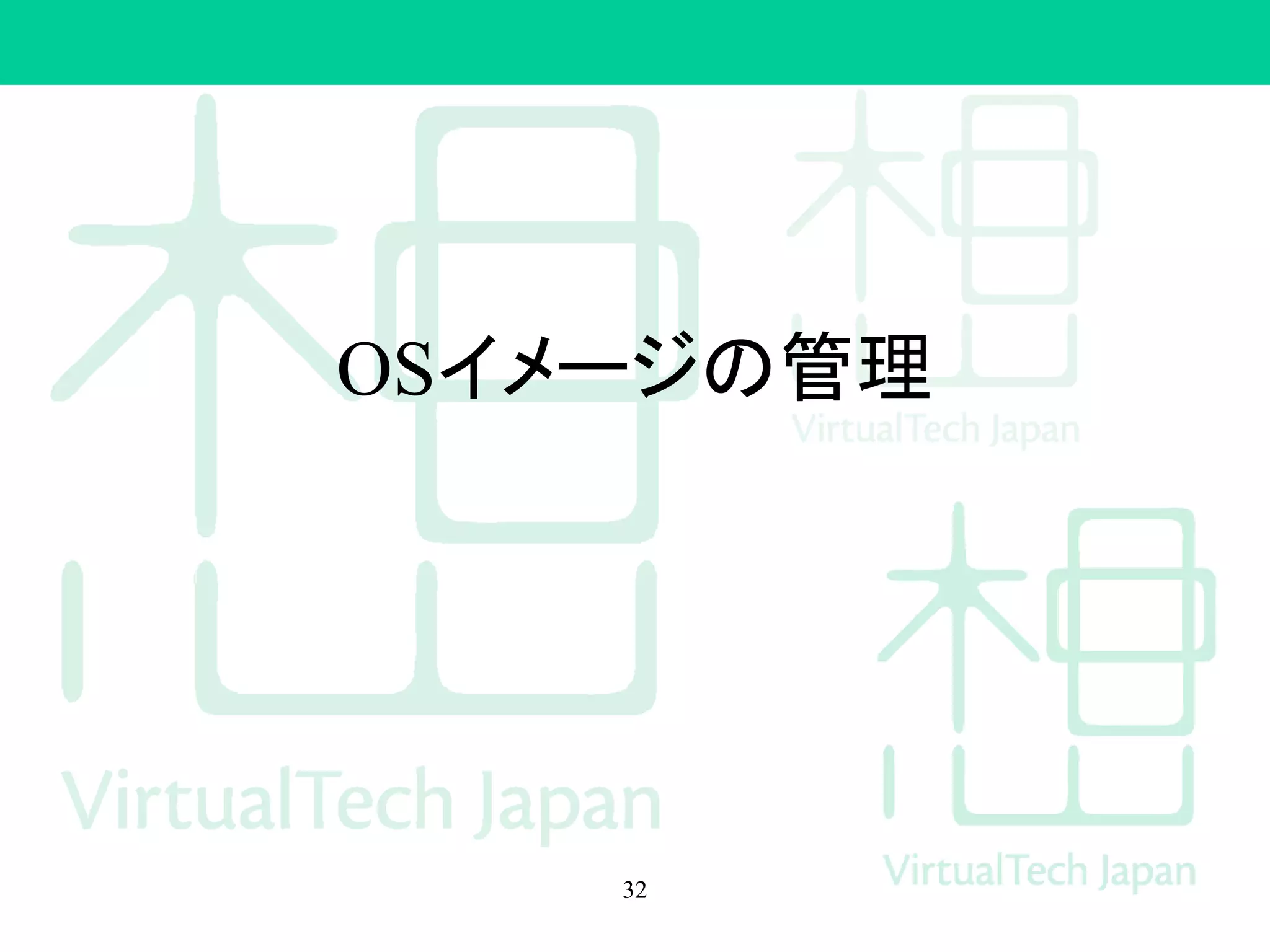

- 32. OSイメージの管理 32

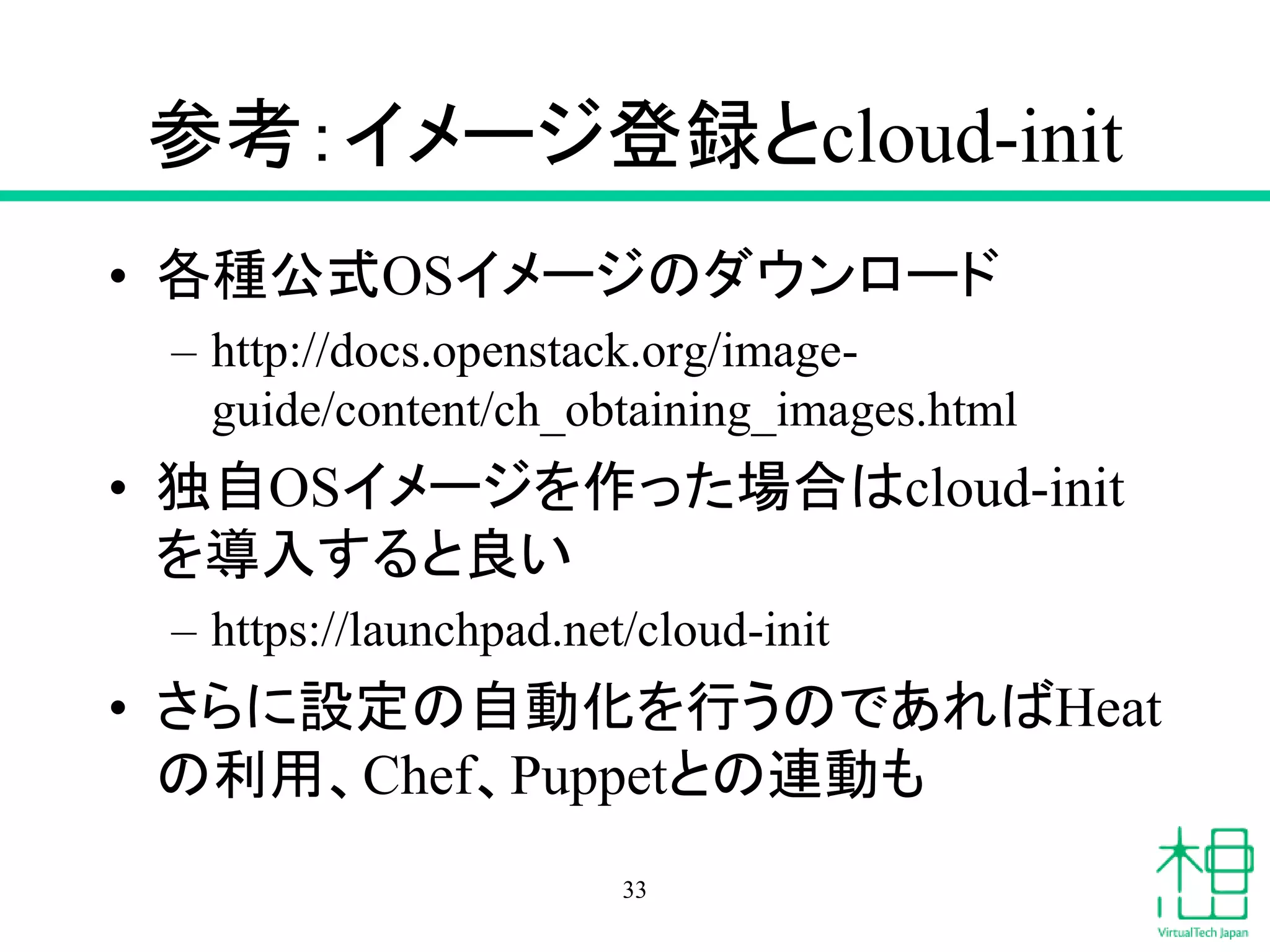

- 33. 参考：イメージ登録とcloud-init • 各種公式OSイメージのダウンロード – http://docs.openstack.org/image- guide/content/ch_obtaining_images.html • 独自OSイメージを作った場合はcloud-init を導入すると良い – https://launchpad.net/cloud-init • さらに設定の自動化を行うのであればHeat の利用、Chef、Puppetとの連動も 33

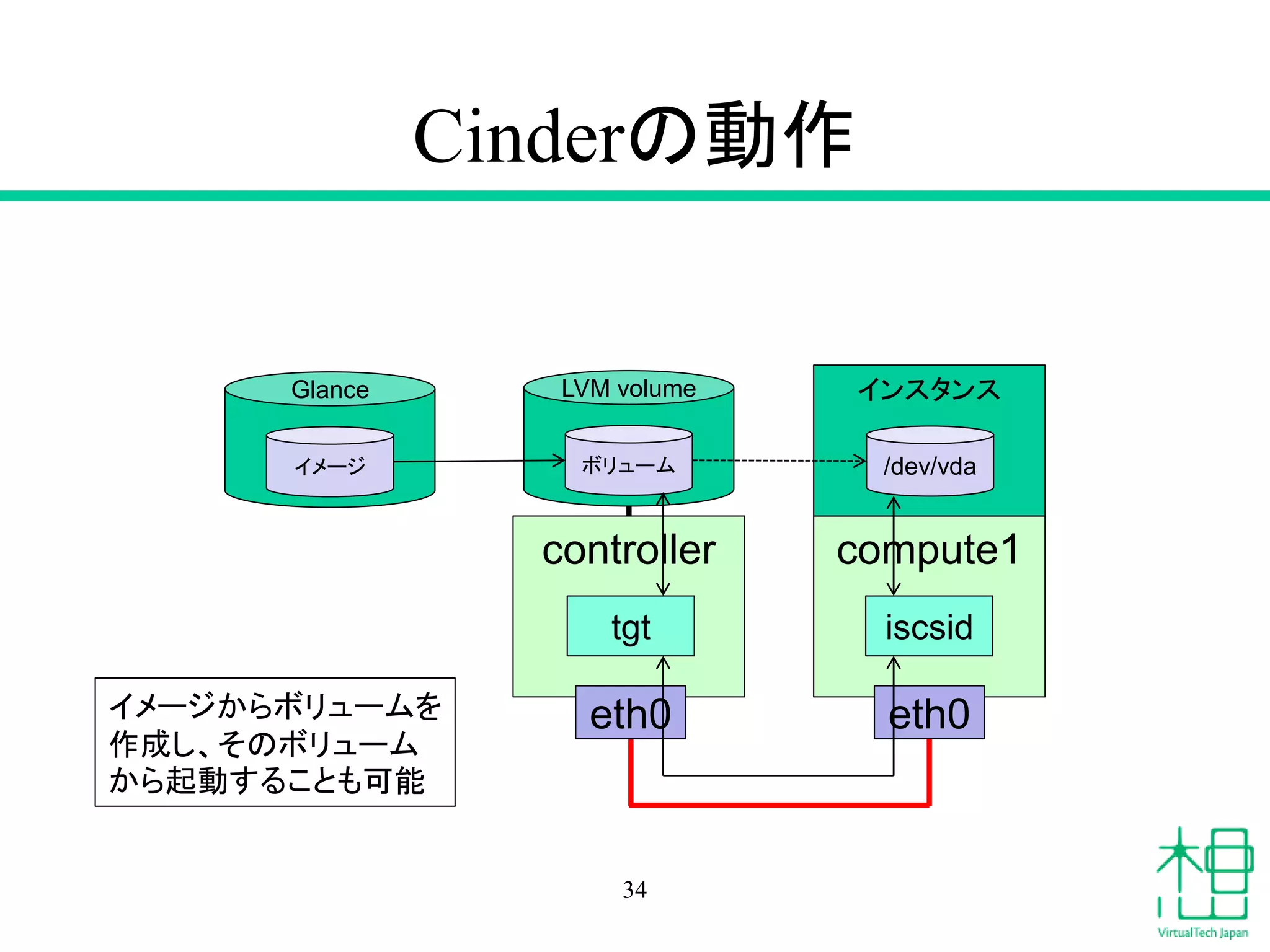

- 34. Cinderの動作 34 controller compute1 インスタンス eth0 eth0 /dev/vda LVM volume ボリューム iscsidtgt Glance イメージ イメージからボリュームを 作成し、そのボリューム から起動することも可能

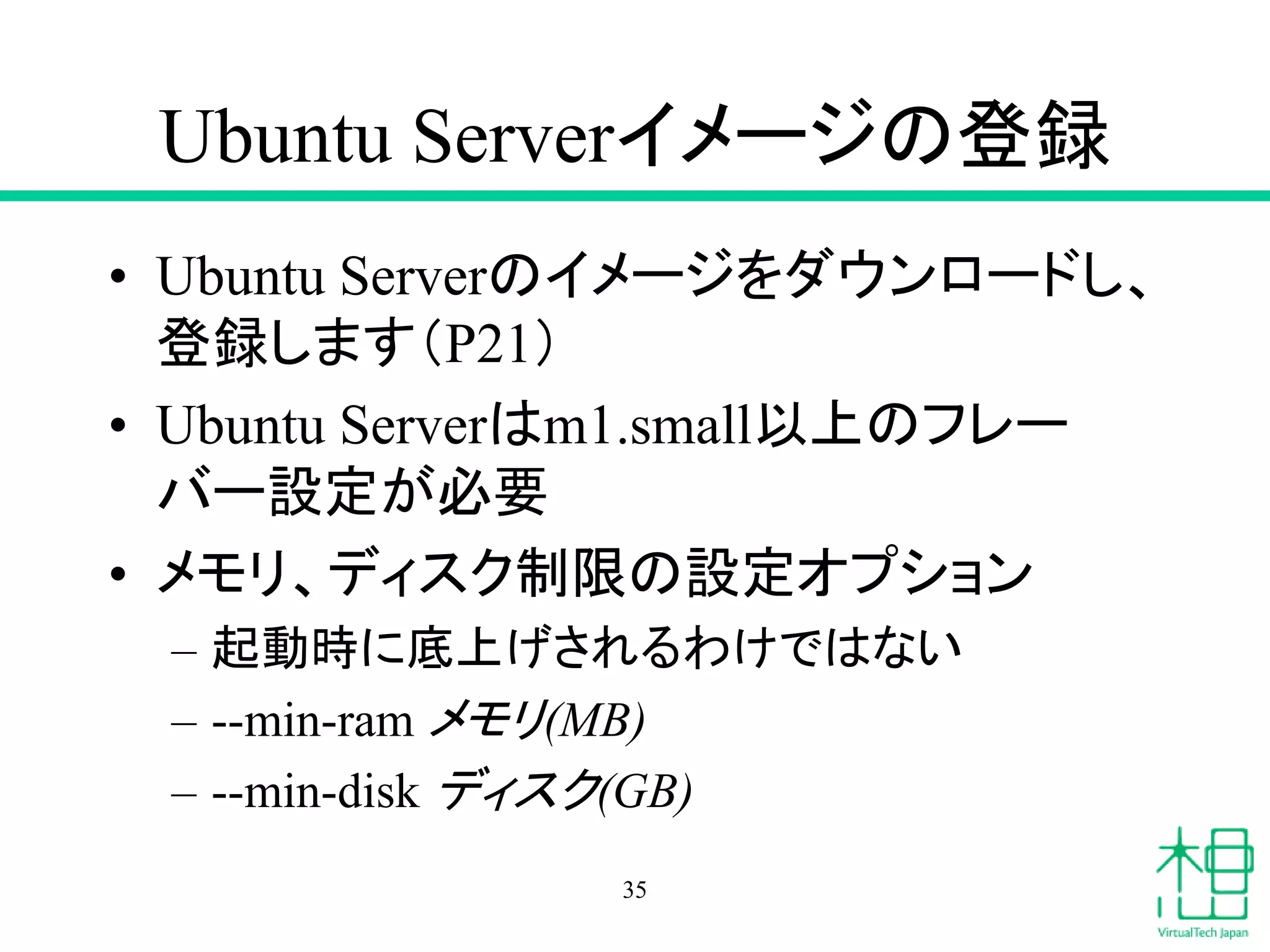

- 35. Ubuntu Serverイメージの登録 • Ubuntu Serverのイメージをダウンロードし、 登録します（P21） • Ubuntu Serverはm1.small以上のフレー バー設定が必要 • メモリ、ディスク制限の設定オプション – 起動時に底上げされるわけではない – --min-ram メモリ(MB) – --min-disk ディスク(GB) 35

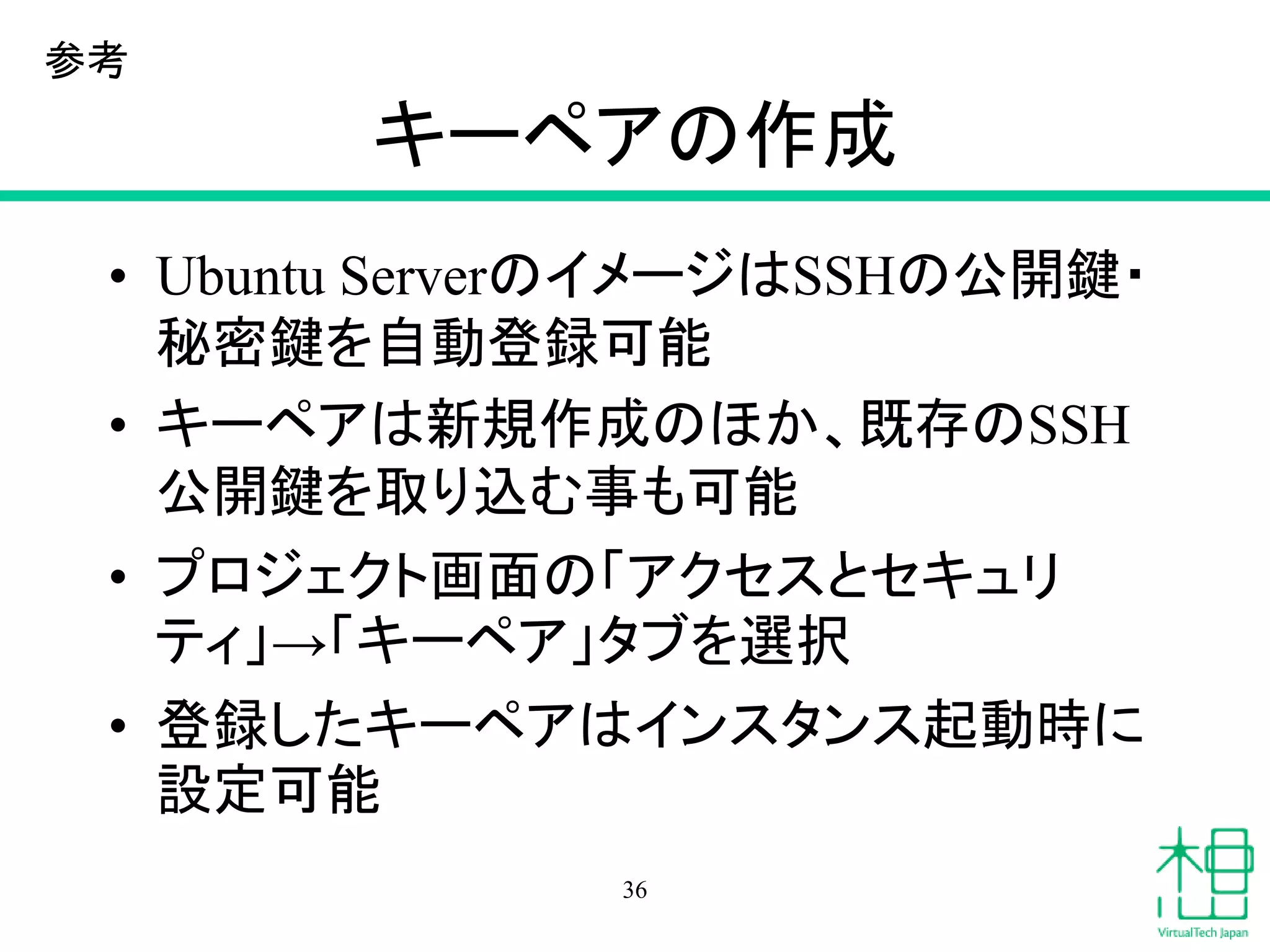

- 36. キーペアの作成 • Ubuntu ServerのイメージはSSHの公開鍵・ 秘密鍵を自動登録可能 • キーペアは新規作成のほか、既存のSSH 公開鍵を取り込む事も可能 • プロジェクト画面の「アクセスとセキュリ ティ」→「キーペア」タブを選択 • 登録したキーペアはインスタンス起動時に 設定可能 36 参考
- 37. コンピュートノードの追加 37

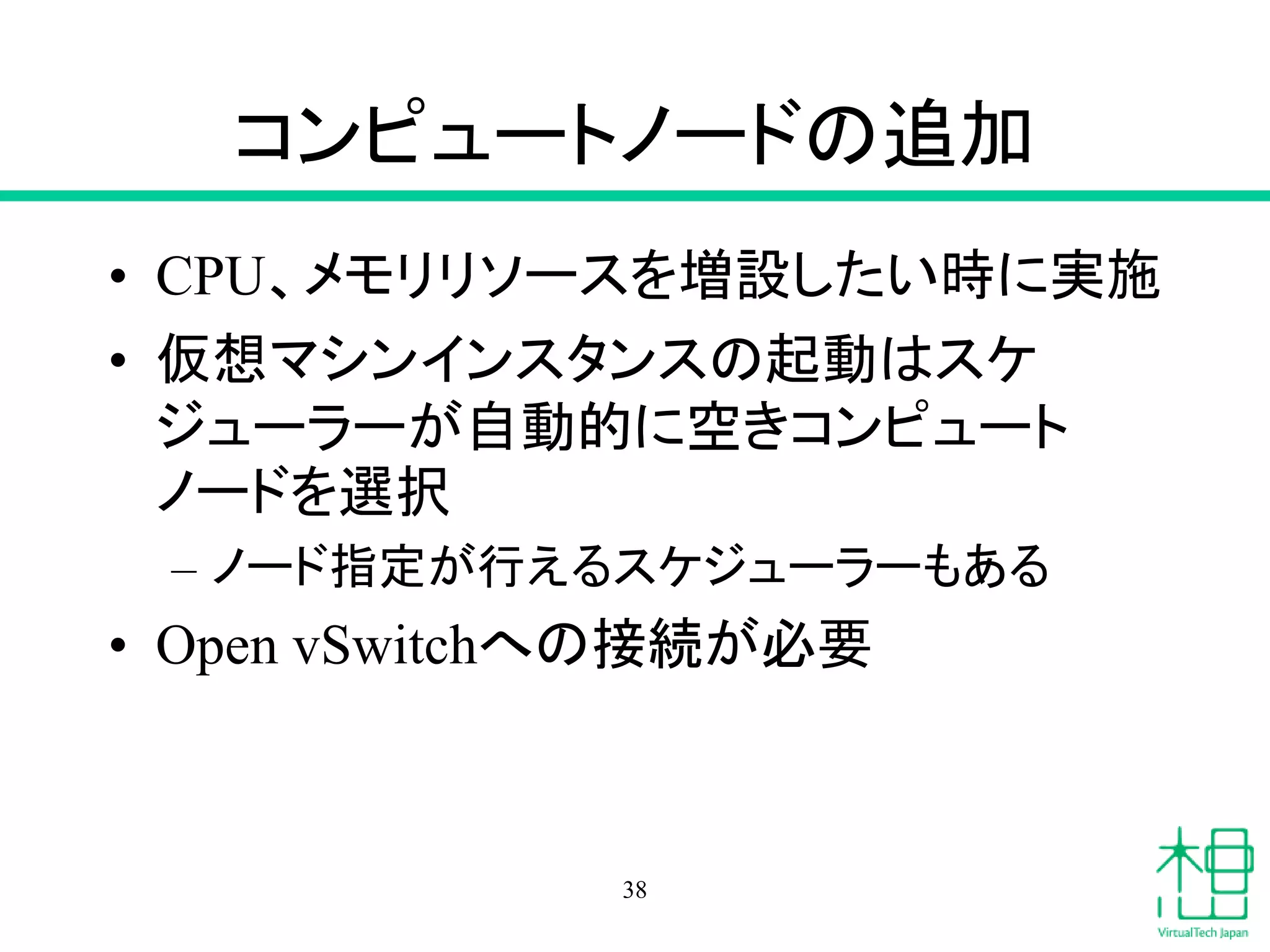

- 38. コンピュートノードの追加 • CPU、メモリリソースを増設したい時に実施 • 仮想マシンインスタンスの起動はスケ ジューラーが自動的に空きコンピュート ノードを選択 – ノード指定が行えるスケジューラーもある • Open vSwitchへの接続が必要 38

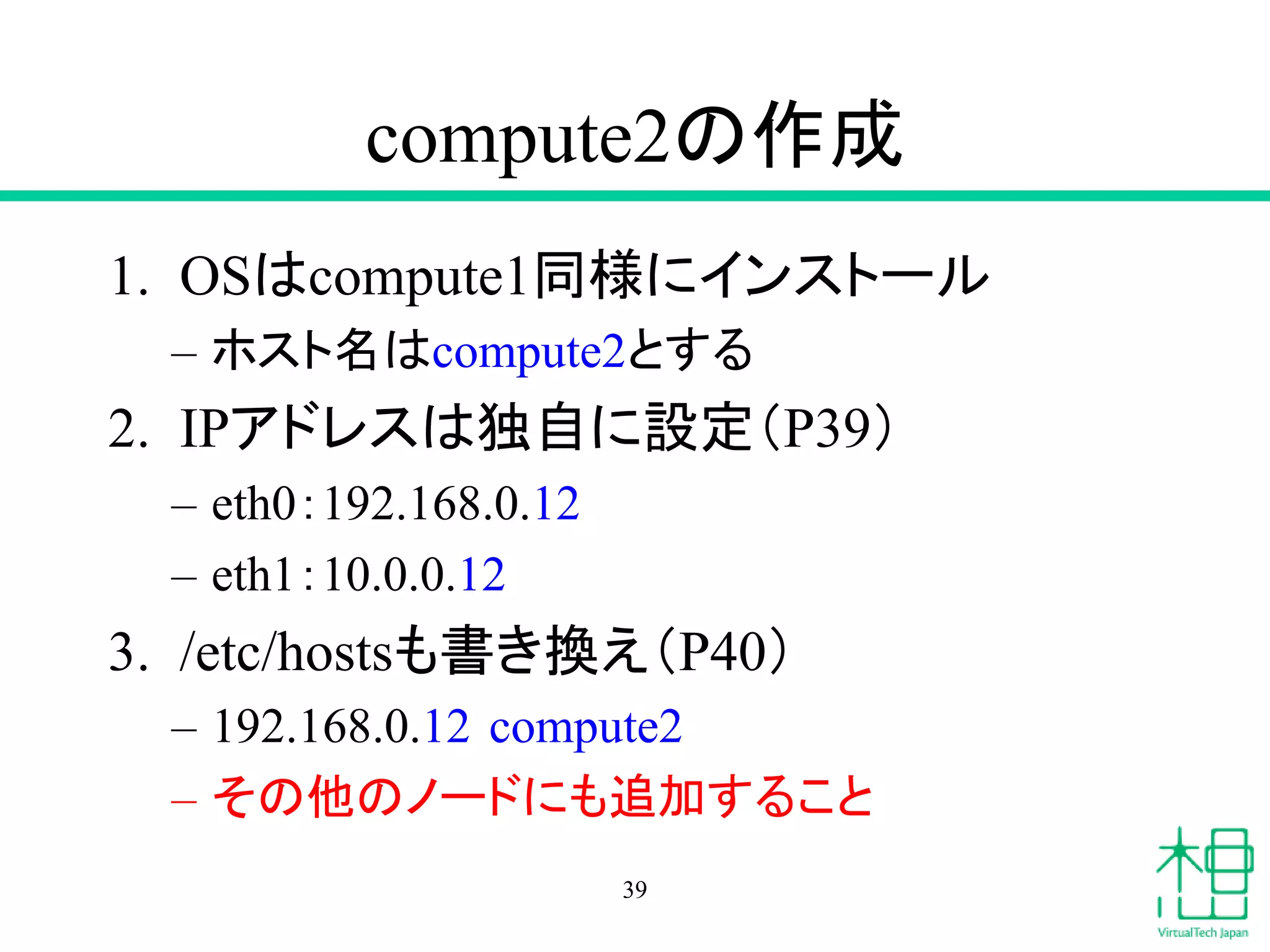

- 39. compute2の作成 1. OSはcompute1同様にインストール – ホスト名はcompute2とする 2. IPアドレスは独自に設定（P39） – eth0：192.168.0.12 – eth1：10.0.0.12 3. /etc/hostsも書き換え（P40） – 192.168.0.12 compute2 – その他のノードにも追加すること 39

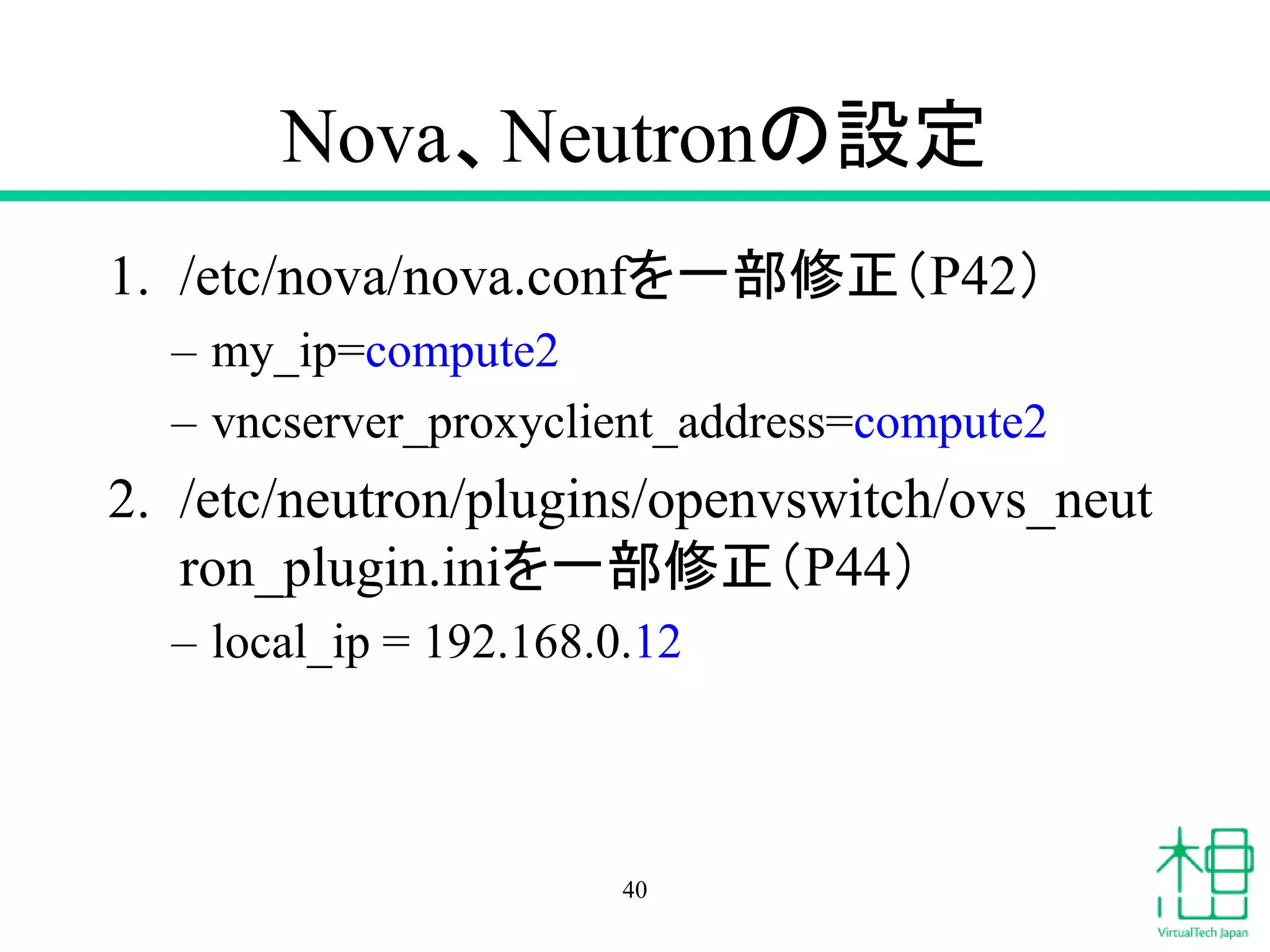

- 40. Nova、Neutronの設定 1. /etc/nova/nova.confを一部修正（P42） – my_ip=compute2 – vncserver_proxyclient_address=compute2 2. /etc/neutron/plugins/openvswitch/ovs_neut ron_plugin.iniを一部修正（P44） – local_ip = 192.168.0.12 40

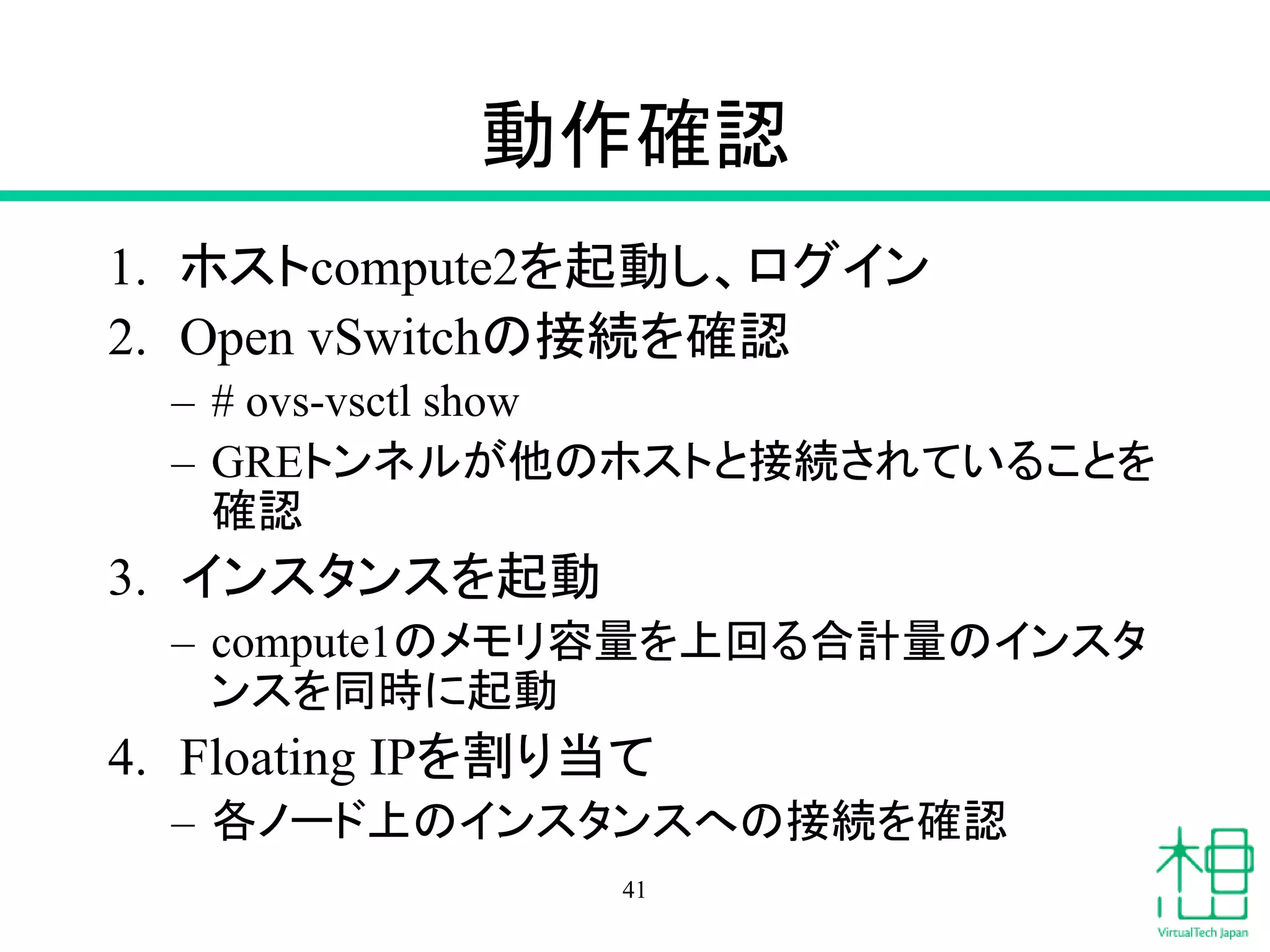

- 41. 動作確認 1. ホストcompute2を起動し、ログイン 2. Open vSwitchの接続を確認 – # ovs-vsctl show – GREトンネルが他のホストと接続されていることを 確認 3. インスタンスを起動 – compute1のメモリ容量を上回る合計量のインスタ ンスを同時に起動 4. Floating IPを割り当て – 各ノード上のインスタンスへの接続を確認 41

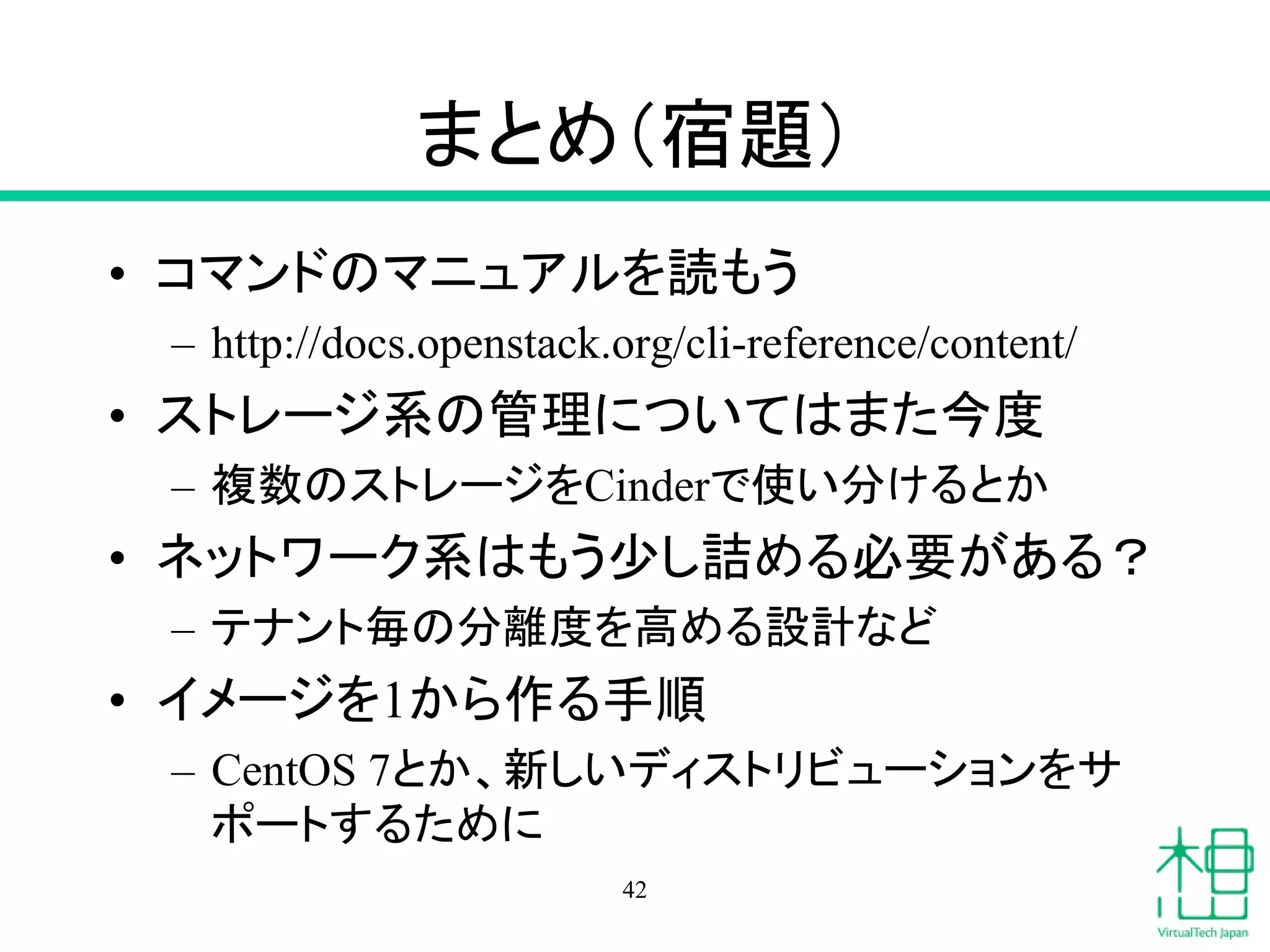

- 42. まとめ（宿題） • コマンドのマニュアルを読もう – http://docs.openstack.org/cli-reference/content/ • ストレージ系の管理についてはまた今度 – 複数のストレージをCinderで使い分けるとか • ネットワーク系はもう少し詰める必要がある？ – テナント毎の分離度を高める設計など • イメージを1から作る手順 – CentOS 7とか、新しいディストリビューションをサ ポートするために 42
