講師：日本仮想化技術 玉置 日時：2013/11/13 アジェンダ： - OpenStackとは - ベアメタルOpenStackについて --- ベアメタルOpenStackの特徴 --- Ironicプロジェクトの紹介 --- ユースケース - OpenStack構築支援サービスのご紹介

1. Baremetal OpenStack
のご紹介
日本仮想化技術株式会社
玉置 伸行
ntamaoki@VirtualTech.jp

2. 自己紹介
• 玉置 伸行（たまおき のぶゆき）
– ntamaoki@virtualtech.jp
– twitter.com/ntamaoki facebook.com/ntamaoki
• 日本仮想化技術株式会社 2013/8 – エンタープライズクラウド事業部
• OpenStackの価値を伝える
– @ITで「たまおきのクラウドウオッチ」連載中
– 「OpenStack最新情報セミナー」を企画、11/20(水)夜に開
催予定
• エンタープライズクラスのクラウド基盤構築の検討支援
• 日本オラクル株式会社 1998/4 – 2013/7
– ミドルウェア製品のプリセールエンジニア
2
– 知識管理・コンテンツ管理製品の製品マーケティング

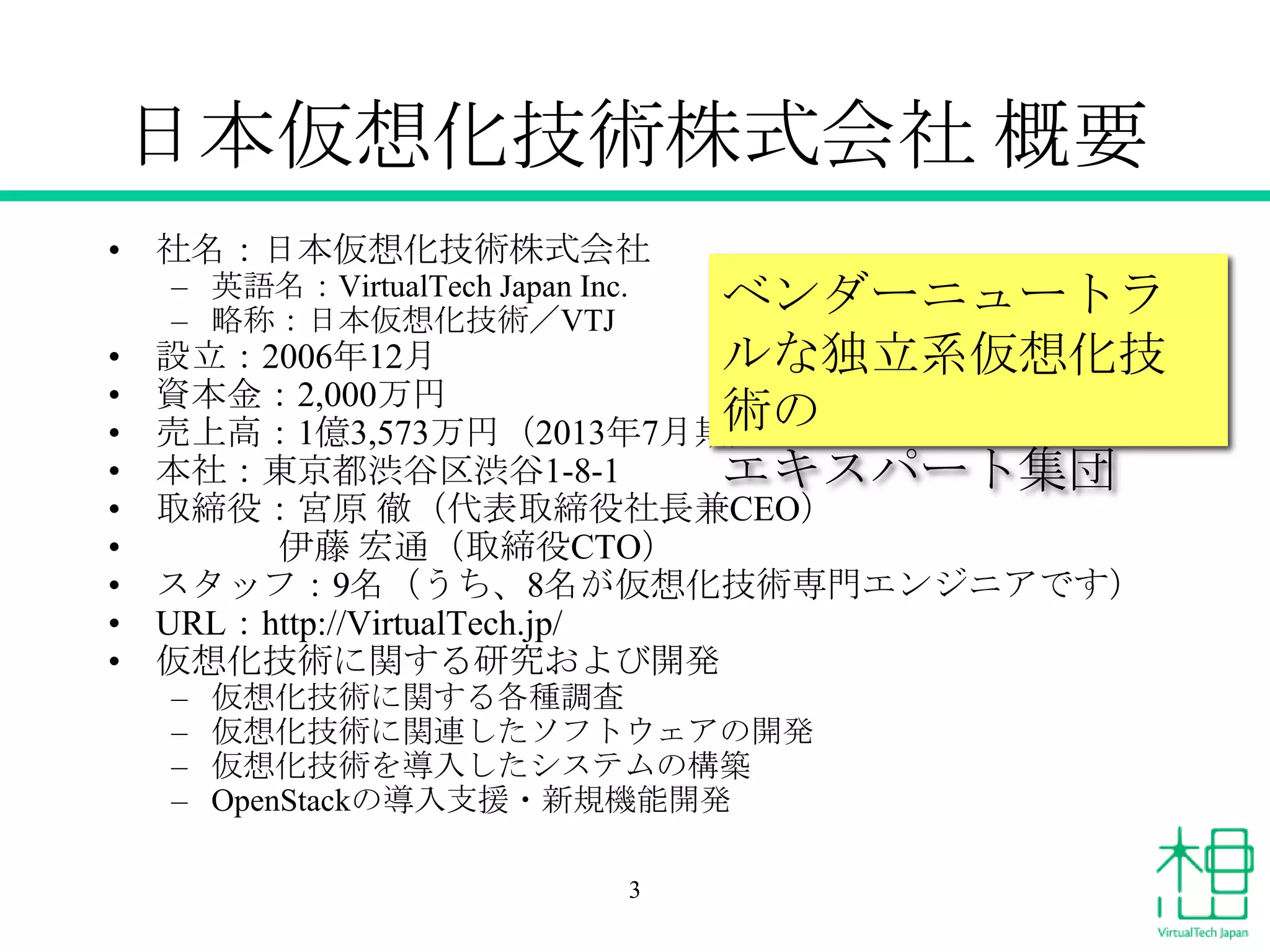

3. 日本仮想化技術株式会社 概要
• 社名：日本仮想化技術株式会社
•
•
•
•
•
•
•
•
•
– 英語名：VirtualTech Japan Inc.
– 略称：日本仮想化技術／VTJ
ベンダーニュートラ
設立：2006年12月
ルな独立系仮想化技
資本金：2,000万円
術の
売上高：1億3,573万円（2013年7月期）
本社：東京都渋谷区渋谷1-8-1
エキスパート集団
取締役：宮原 徹（代表取締役社長兼CEO）
伊藤 宏通（取締役CTO）
スタッフ：9名（うち、8名が仮想化技術専門エンジニアです）
URL：http://VirtualTech.jp/
仮想化技術に関する研究および開発
–
–
–
–
仮想化技術に関する各種調査
仮想化技術に関連したソフトウェアの開発
仮想化技術を導入したシステムの構築
OpenStackの導入支援・新規機能開発
3

4. 仮想化環境構築をトータルサポート
•
戦略立案
–
戦略立案
•
コスト削減、社内標準化、将来プランのコンサルティ
ング
設計
– 要求仕様の策定
設計
導入・移行
運用保守
– サーバ、ストレージからネットワークまでアプ
リケーションまで考慮した設計最適化
– キャパシティプランニング（ベンチマーク）
•
導入
– 仮想化ソリューションパッケージの提供
– 仮想化統合（P2V既存環境移行）
•
運用保守
– エンジニア教育
– 技術サポートの提供
– OSSソースコードレベルサポート
ベンダーニュートラルなワンストップ・サポートをご提供
4

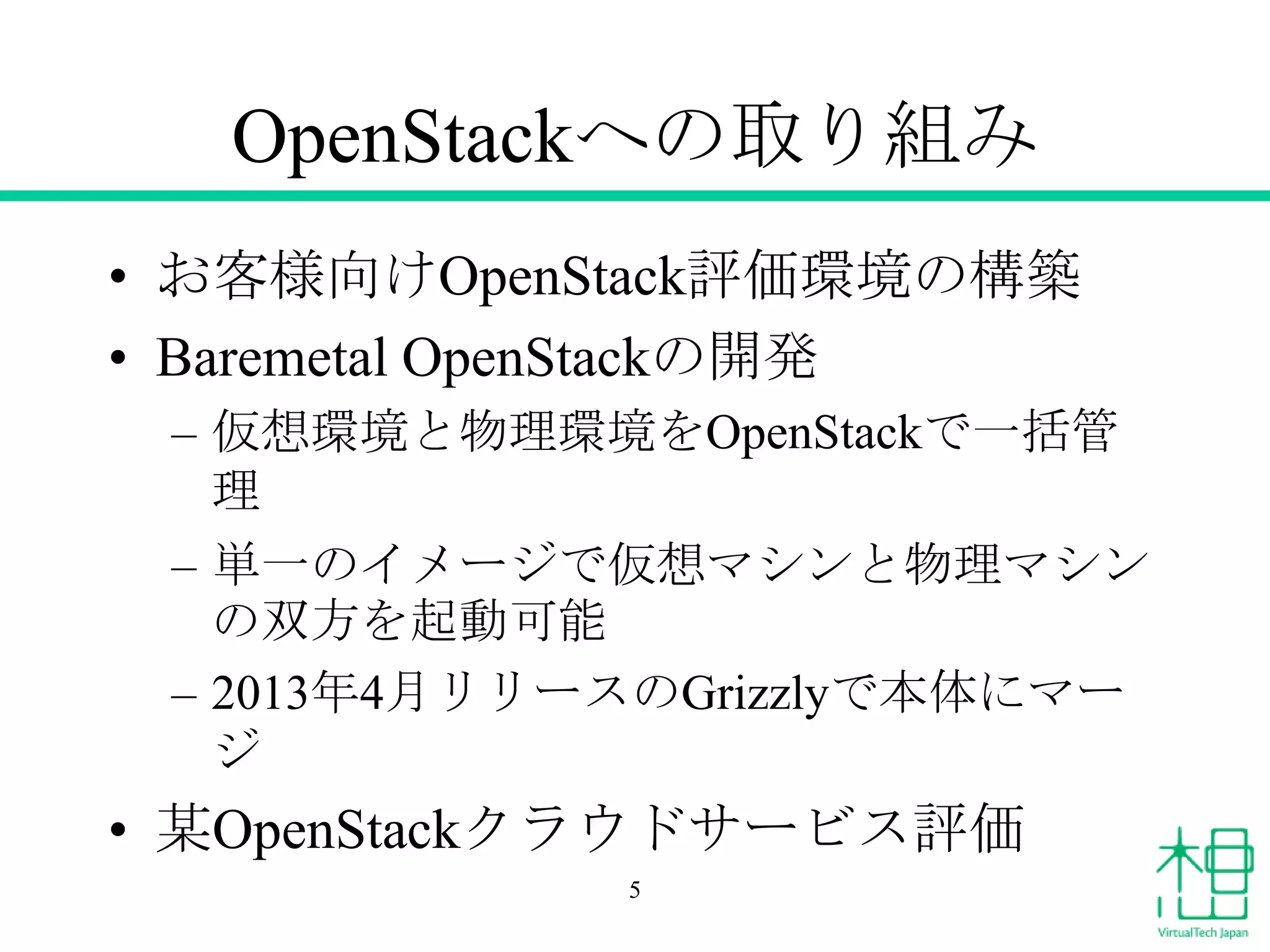

5. OpenStackへの取り組み
• お客様向けOpenStack評価環境の構築
• Baremetal OpenStackの開発
– 仮想環境と物理環境をOpenStackで一括管
理
– 単一のイメージで仮想マシンと物理マシン
の双方を起動可能
– 2013年4月リリースのGrizzlyで本体にマー
ジ
• 某OpenStackクラウドサービス評価
5

6. 本日のアジェンダ
• OpenStackとは
• ベアメタルOpenStackについて
– ベアメタルOpenStackの特徴
– Ironicプロジェクトの紹介
– ユースケース
• OpenStack構築支援サービスのご紹介
6

7. OpenStackとは
• 2010年にRackSpaceとNASAによって始
められたIaaSクラウドコンピューティン
グプロジェクト。
• AMD、インテル、カノニカル、
openSUSE、レッドハット、シスコシス
テムズ、デル、ヒューレット・パッ
カード、IBM、Yahoo!などをはじめ、
150社以上が参加している。 Wikipediaより
7

8. OSSのクラウド基盤を選択する理
由
• Anti Vendor Lock-in
• Cost Saving
– ライセンス： トータル＆イニシャルコストの
削減
– ストレージ： 仮想化環境用の高額ストレージ
– ネットワーク： AWSの下り転送量の従量課金
• Innovation
– 仮想/物理混在クラウド:
ハイパフォーマンス、ＶＰＳ用途
8

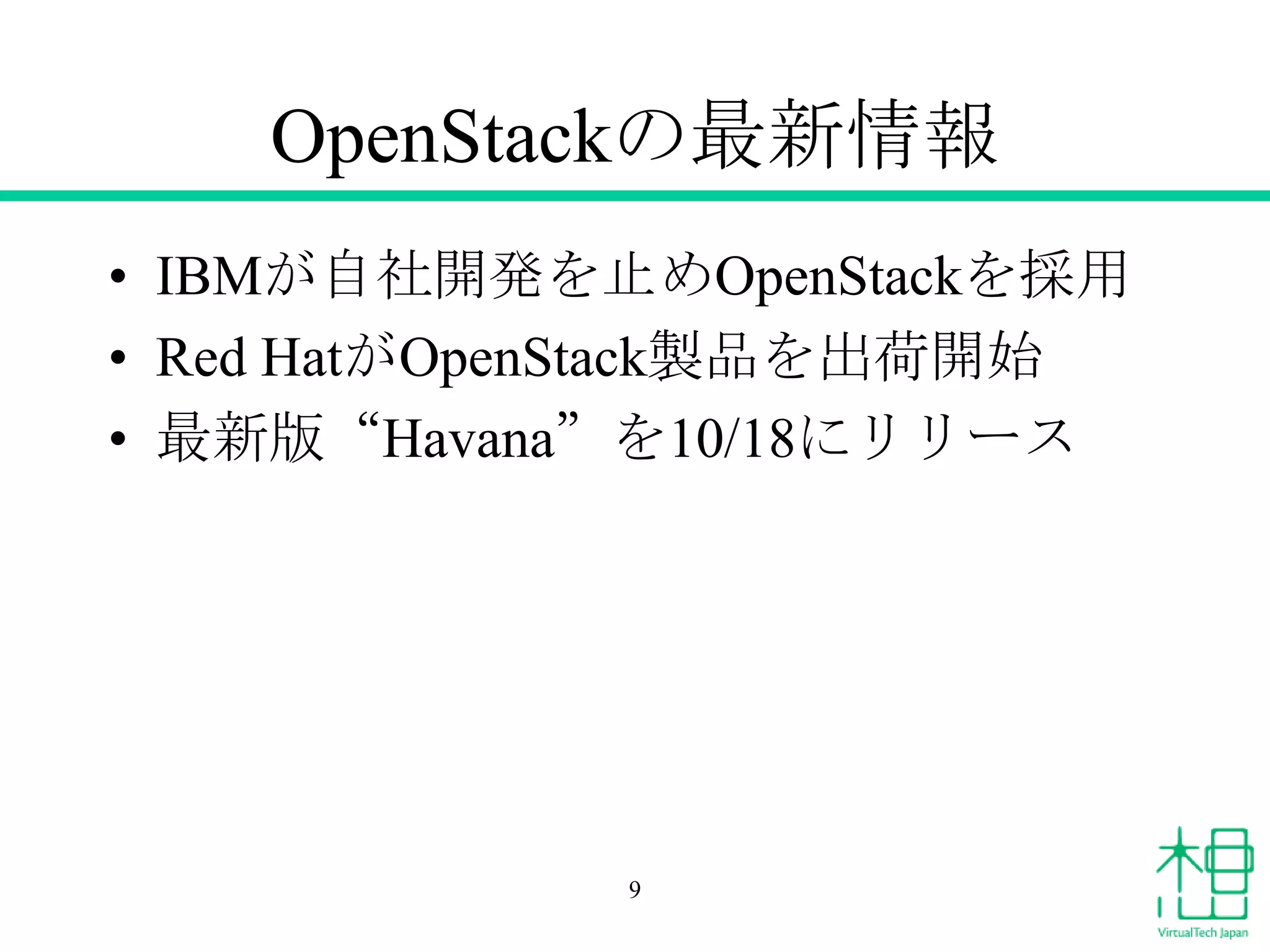

9. OpenStackの最新情報
• IBMが自社開発を止めOpenStackを採用
• Red HatがOpenStack製品を出荷開始
• 最新版“Havana”を10/18にリリース
9

10. OpenStackの最新情報
Developer視点でみると
OpenStack
Google検索件数
コントリビュータの数 注１
CloudStack
5,700,000 2,050,000
1,241人
165人
注１
米国エンジニア求職サイ
ト
での求人数 注2
+72(77%)
39,642回
6,843回
+18,956(91%)
ソースコードの修正回数
+671(117%)
+989(16%)
623件
120件
2013/10/21現在
注１：OSSプロジェクト検索サイトohloh.netで12ヶ月間の集計値
注２：米国エンジニア求人サイトengineerjobs.comで調査

11. 本日のアジェンダ
• OpenStackとは
• ベアメタルOpenStackについて
– ベアメタルOpenStackの特徴
– Ironicプロジェクトの紹介
– ユースケース
• OpenStack構築支援サービスのご紹介
11

12. Baremetal OpenStackとは
• OpenStackのクラウド基盤で物理サーバ
を制御するための技術を利用
– General Bare-metal Provisioning Framework
• サーバ仮想化技術を使用せず、
OpenStack上で直接物理サーバを割り当
てることを可能に
12

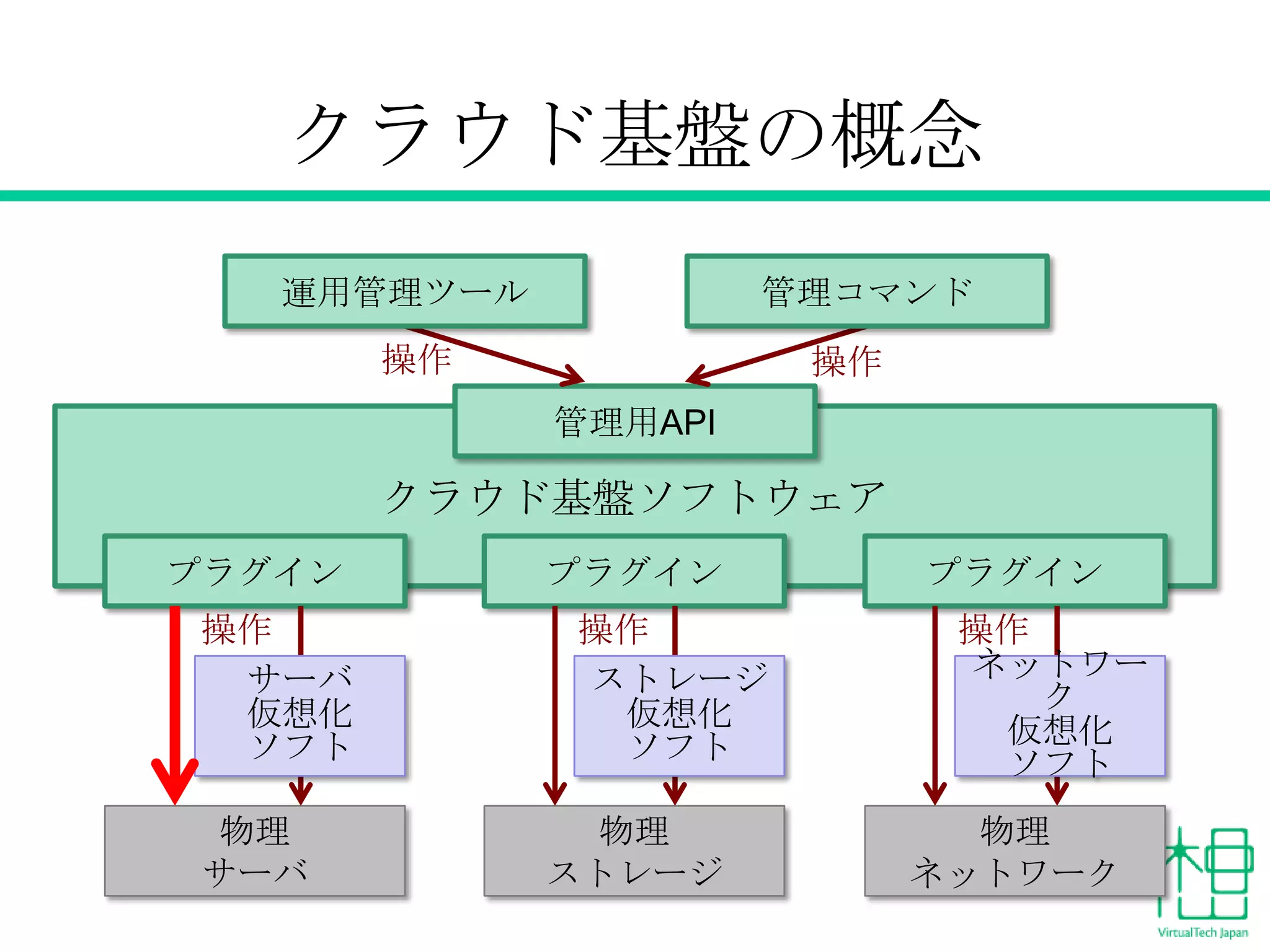

13. クラウド基盤の概念
運用管理ツール
管理コマンド
操作
操作
管理用API
クラウド基盤ソフトウェア
プラグイン
操作
サーバ
仮想化
ソフト
物理
サーバ
プラグイン
操作
ストレージ
仮想化
ソフト
物理
13
ストレージ
プラグイン
操作
ネットワー
ク
仮想化
ソフト
物理
ネットワーク

14. ベアメタルOpenStackの特徴
従来のOpenStack
クラウド クラウド
クラウド
サービスＡ サービスＢ サービスＣ
ベアメタルOpenStack
クラウド クラウド
クラウド
サービスＡ サービスＢ サービスＣ
サーバ仮想化技術
を利用しない
サーバ
仮想化
技術
物理サーバ群
状況に応じて
仮想/物理の
切替可能
14
物理サーバ群

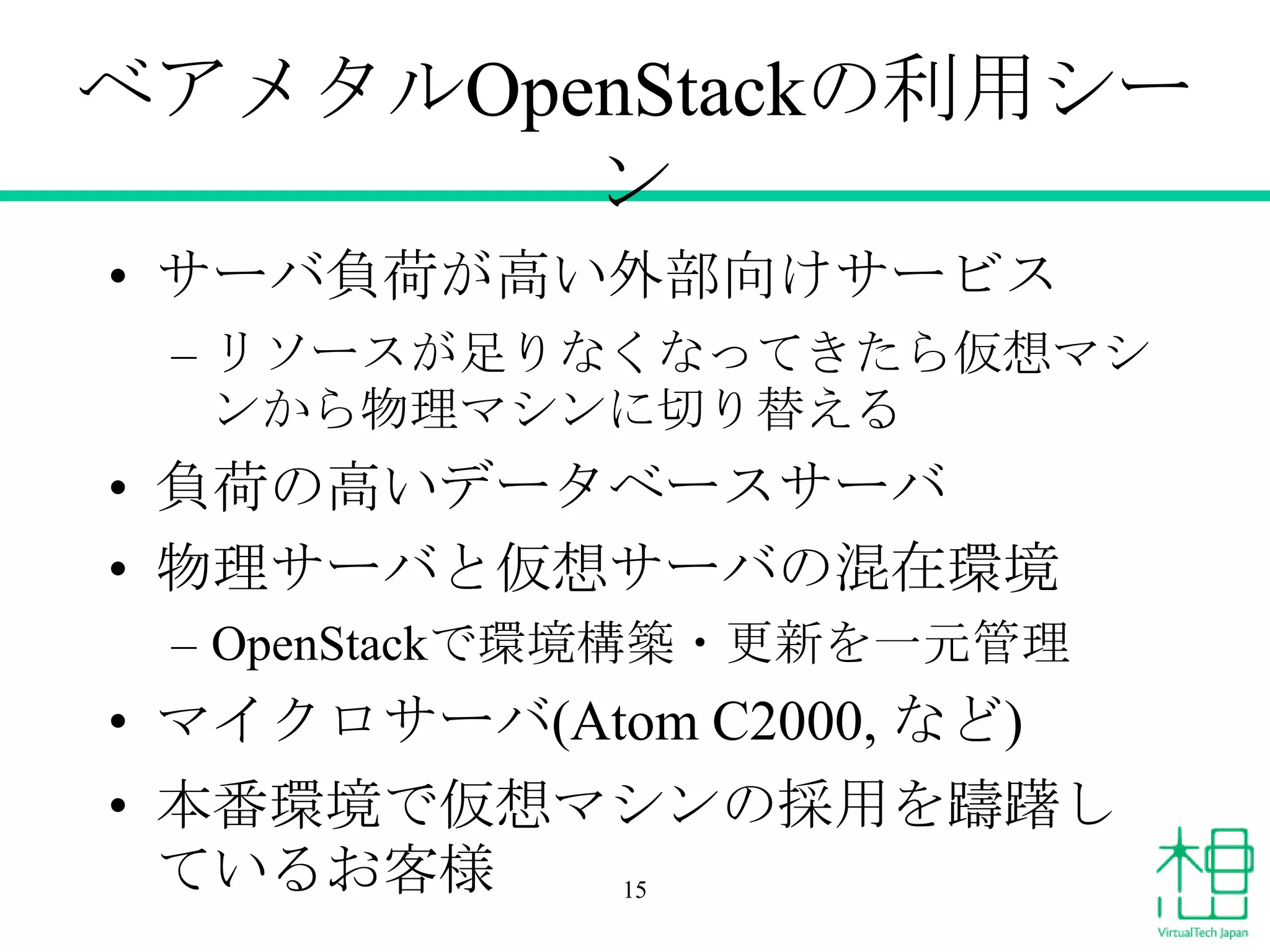

15. ベアメタルOpenStackの利用シー
ン
• サーバ負荷が高い外部向けサービス
– リソースが足りなくなってきたら仮想マシ
ンから物理マシンに切り替える
• 負荷の高いデータベースサーバ
• 物理サーバと仮想サーバの混在環境
– OpenStackで環境構築・更新を一元管理
• マイクロサーバ(Atom C2000, など)
• 本番環境で仮想マシンの採用を躊躇し
ているお客様
15

16. 本日のアジェンダ
• OpenStackとは
• ベアメタルOpenStackについて
– ベアメタルOpenStackの特徴
– Ironicプロジェクトの紹介
– ユースケース
• OpenStack構築支援サービスのご紹介
16

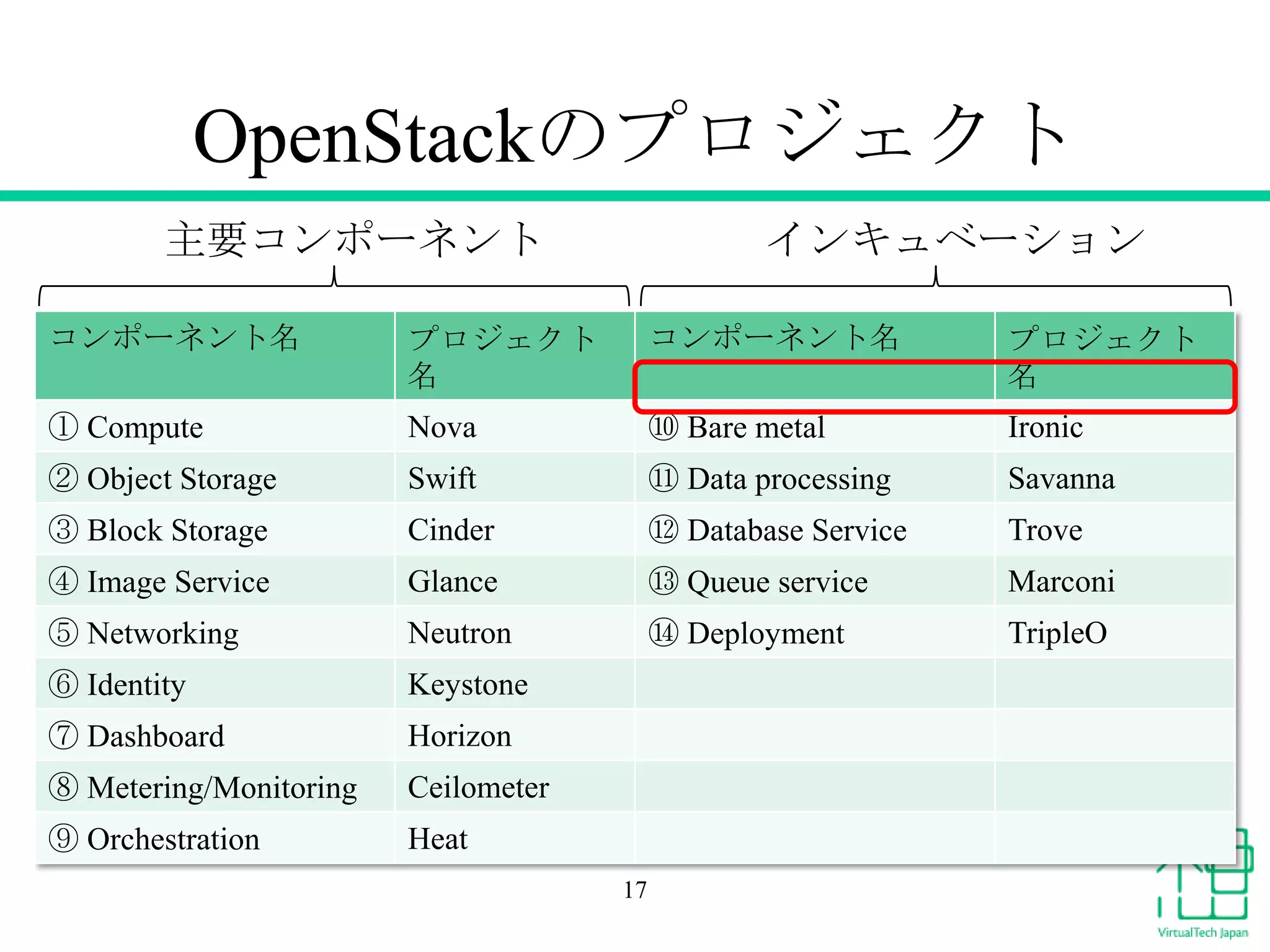

17. OpenStackのプロジェクト
主要コンポーネント
インキュベーション
コンポーネント名
プロジェクト
名
コンポーネント名
プロジェクト
名
① Compute
Nova
⑩ Bare metal
Ironic
② Object Storage
Swift
⑪ Data processing
Savanna
③ Block Storage
Cinder
⑫ Database Service
Trove
④ Image Service
Glance
⑬ Queue service
Marconi
⑤ Networking
Neutron
⑭ Deployment
TripleO
⑥ Identity
Keystone
⑦ Dashboard
Horizon
⑧ Metering/Monitoring
Ceilometer
⑨ Orchestration
Heat
17

18. Baremetal(Ironic)
• NTTドコモ
2013年4月8日 クラウドサービスの性能を向上させる新技術を開発
クラウドサービスの応答時間を最大50%短縮
http://www.nttdocomo.co.jp/info/news_release/2013/04/08_00.html
• USC/ISI(南カルフォルニア大学)
• HP
18

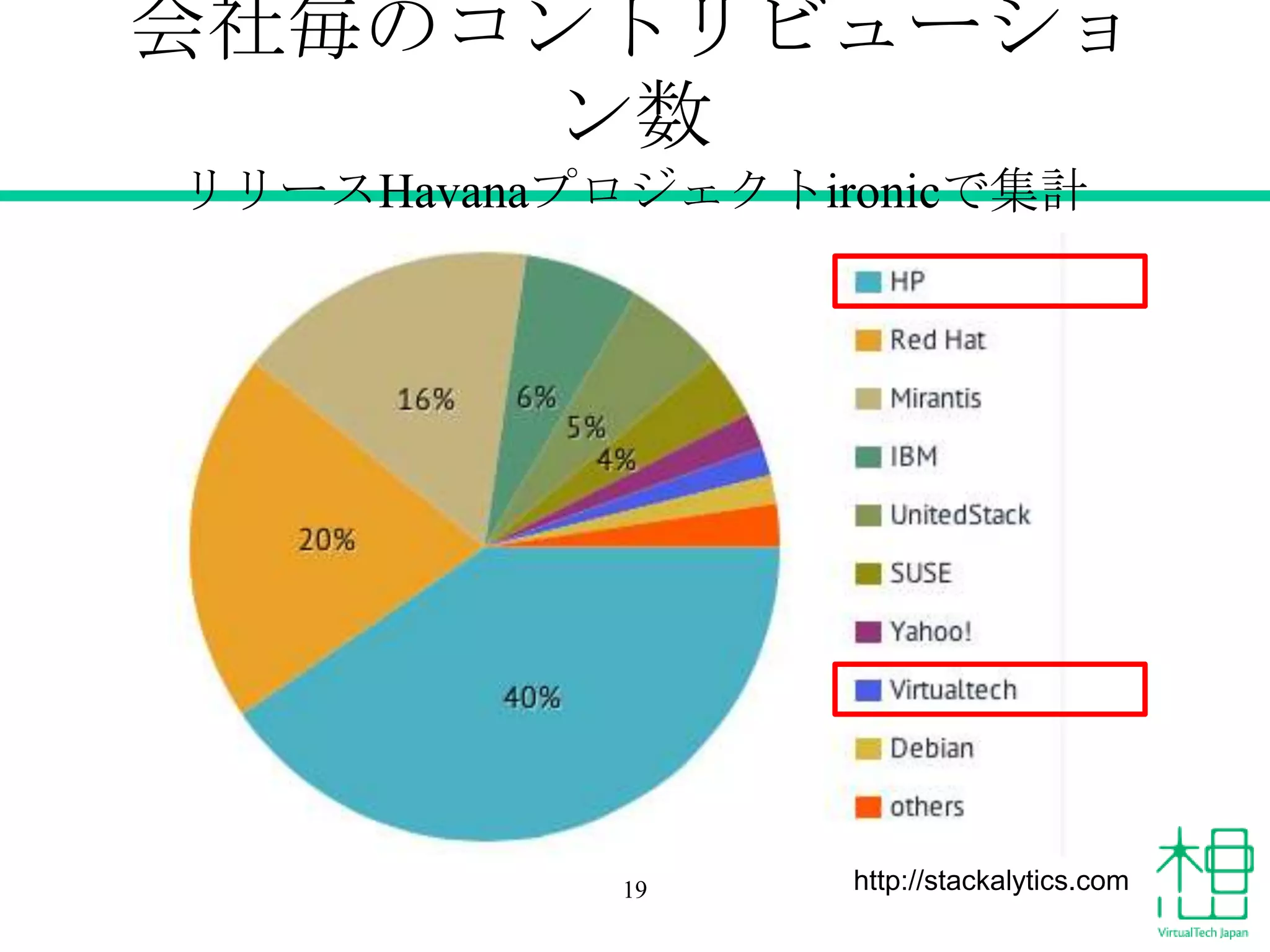

19. 会社毎のコントリビューショ
ン数
リリースHavanaプロジェクトironicで集計
19
http://stackalytics.com

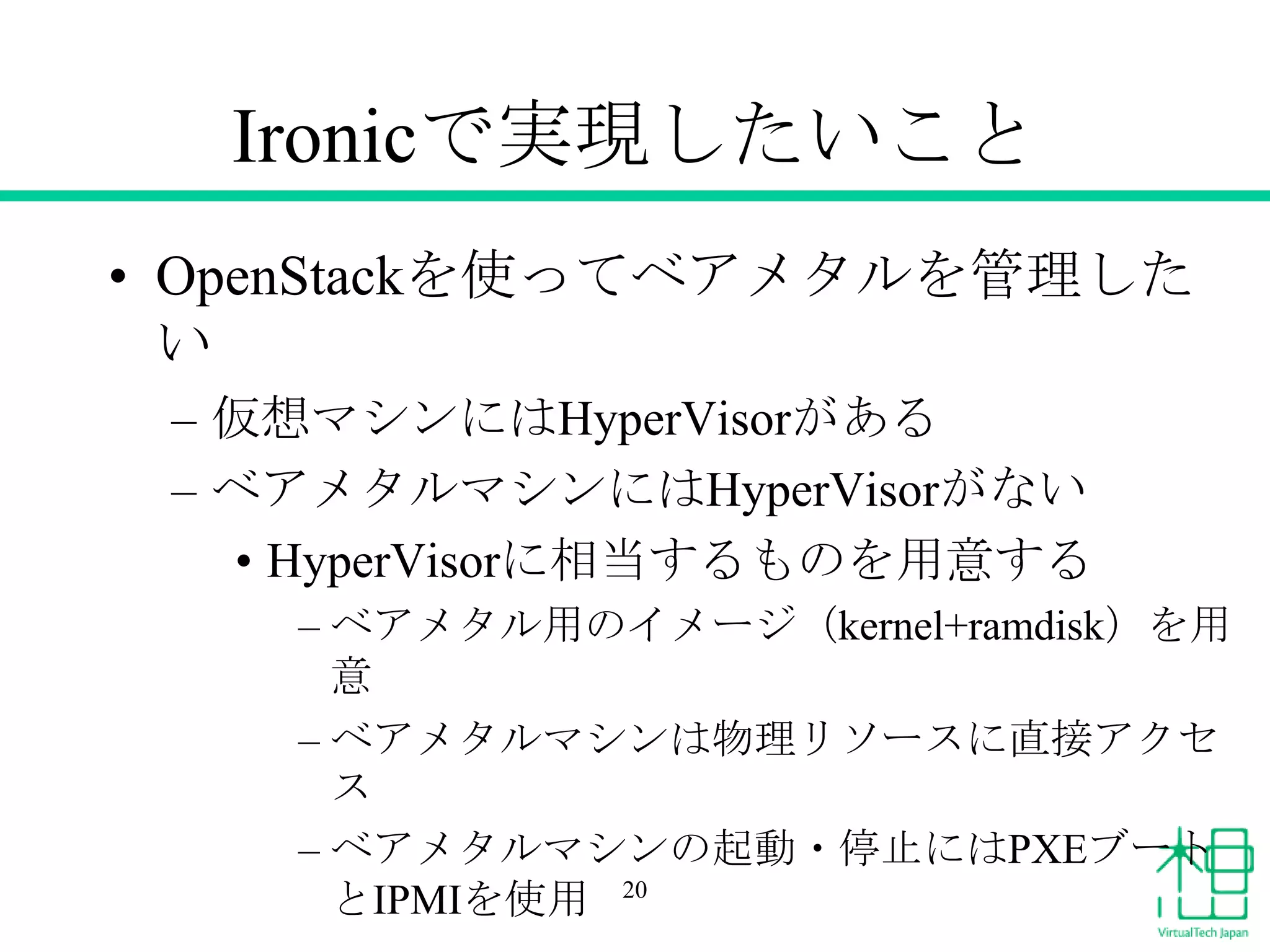

20. Ironicで実現したいこと
• OpenStackを使ってベアメタルを管理した
い
– 仮想マシンにはHyperVisorがある
– ベアメタルマシンにはHyperVisorがない
• HyperVisorに相当するものを用意する
– ベアメタル用のイメージ（kernel+ramdisk）を用
意
– ベアメタルマシンは物理リソースに直接アクセ
ス
– ベアメタルマシンの起動・停止にはPXEブート
とIPMIを使用 20

21. ベアメタルプロビジョニング
の処理手順
2. Choose Nova-Compute
1. Instance Request
Nova-API
利用者
Nova-Scheduler
3. Image Provisioning
従来のOpenStack
ベアメタルOpenStack
Nova-Compute
Nova-Compute
Xenドライバ
Xen API
Nova-Compute
Libvirtドライ
バ
Libvirt
Baremetal
ドライバ
Machine
Host OS
Machine
Host OS
VM
VM
Hypervisor
Hypervisor
4. Network Isolation
Image Service
5. Block Storage
USER
USER
2
21
Attachment 1
Block Storage
4. Network Isolation
5. Block Storage Attachment

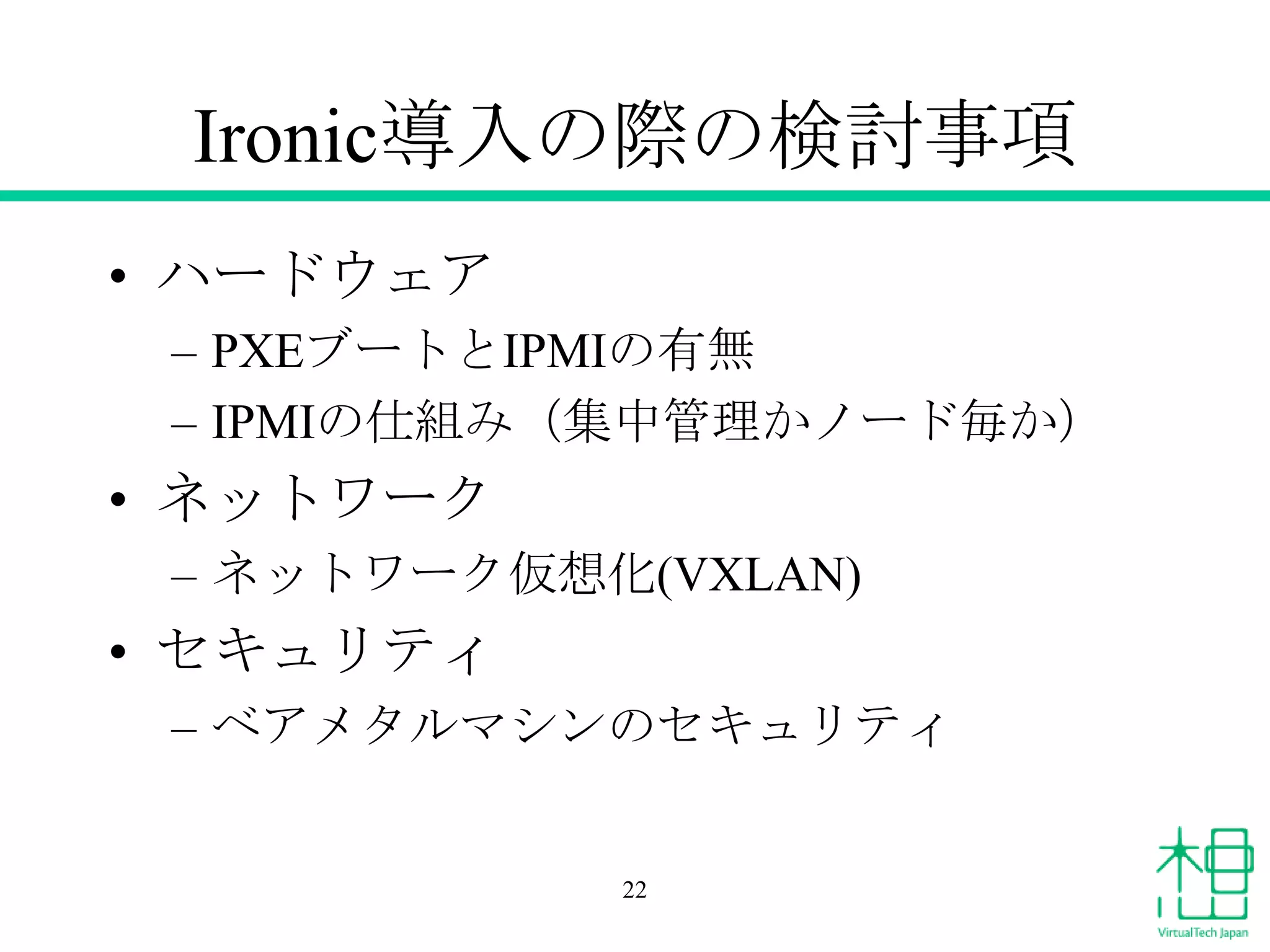

22. Ironic導入の際の検討事項
• ハードウェア
– PXEブートとIPMIの有無
– IPMIの仕組み（集中管理かノード毎か）
• ネットワーク
– ネットワーク仮想化(VXLAN)
• セキュリティ
– ベアメタルマシンのセキュリティ
22

23. 本日のアジェンダ
• OpenStackとは
• ベアメタルOpenStackについて
– ベアメタルOpenStackの特徴
– Ironicプロジェクトの紹介
– ユースケース
• OpenStack構築支援サービスのご紹介
23

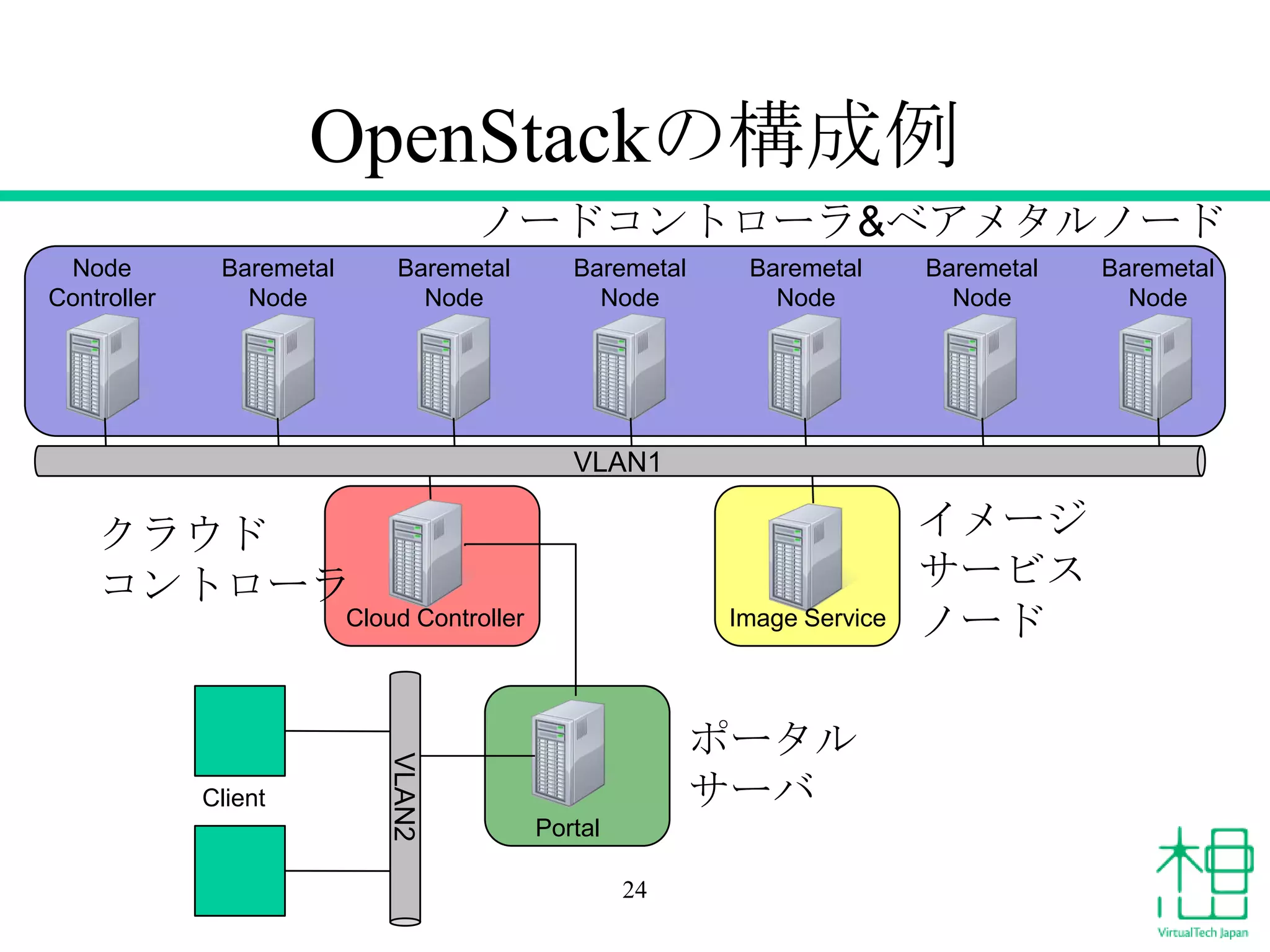

24. OpenStackの構成例
ノードコントローラ&ベアメタルノード
Node
Controller
Baremetal
Node
Baremetal
Node
Baremetal
Node
Baremetal
Node
Baremetal
Node
VLAN1
クラウド
コントローラ
Cloud Controller
VLAN2
Client
Image Service
ポータル
サーバ
Portal
24
イメージ
サービス
ノード
Baremetal
Node

25. プロビジョニングの仕組み
Node
Controller
Baremetal
Node
Baremetal
Node
Baremetal
Node
Baremetal
Node
Baremetal
Node
Baremetal
Node
④PXEブート、イメージのコピー、
ネットワークの設定、ディスクの設定
VLAN1
③プロビジョニング
先のノードの決定
Cloud Controller
Image Service
②コントローラにリクエストを送付
リクエストがキューに格納
VLAN2
①ポータルへアクセス
Portal
Client
25

26. 本日のアジェンダ
• OpenStackとは
• ベアメタルOpenStackについて
– ベアメタルOpenStackの特徴
– Ironicプロジェクトの紹介
– ユースケース
• OpenStack構築支援サービスのご紹介
26

27. 大規模クラウド基盤の
検討・構築をトータルサポート
•
戦略立案
–
戦略立案
•
コスト削減、社内標準化、将来プランのコンサルティ
ング
設計
– 要求仕様の策定
設計
導入・移行
運用保守
– サーバ、ストレージからネットワークまでアプ
リケーションまで考慮した設計最適化
– キャパシティプランニング（ベンチマーク）
•
導入
– 仮想化ソリューションパッケージの提供
– 仮想化統合（P2V既存環境移行）
•
運用保守
– エンジニア教育
– 技術サポートの提供
– OSSソースコードレベルサポート
ベンダーニュートラルなワンストップ・サポートをご提供
27

28. 仮想と物理のハイブリット環
境
• 日本仮想化技術でご支援できること
– Baremetal OpenStackの評価・検証の支援
– OpenStackの追加機能の開発
– OpenStack 開発チームへのフィードバック
28

29. 29

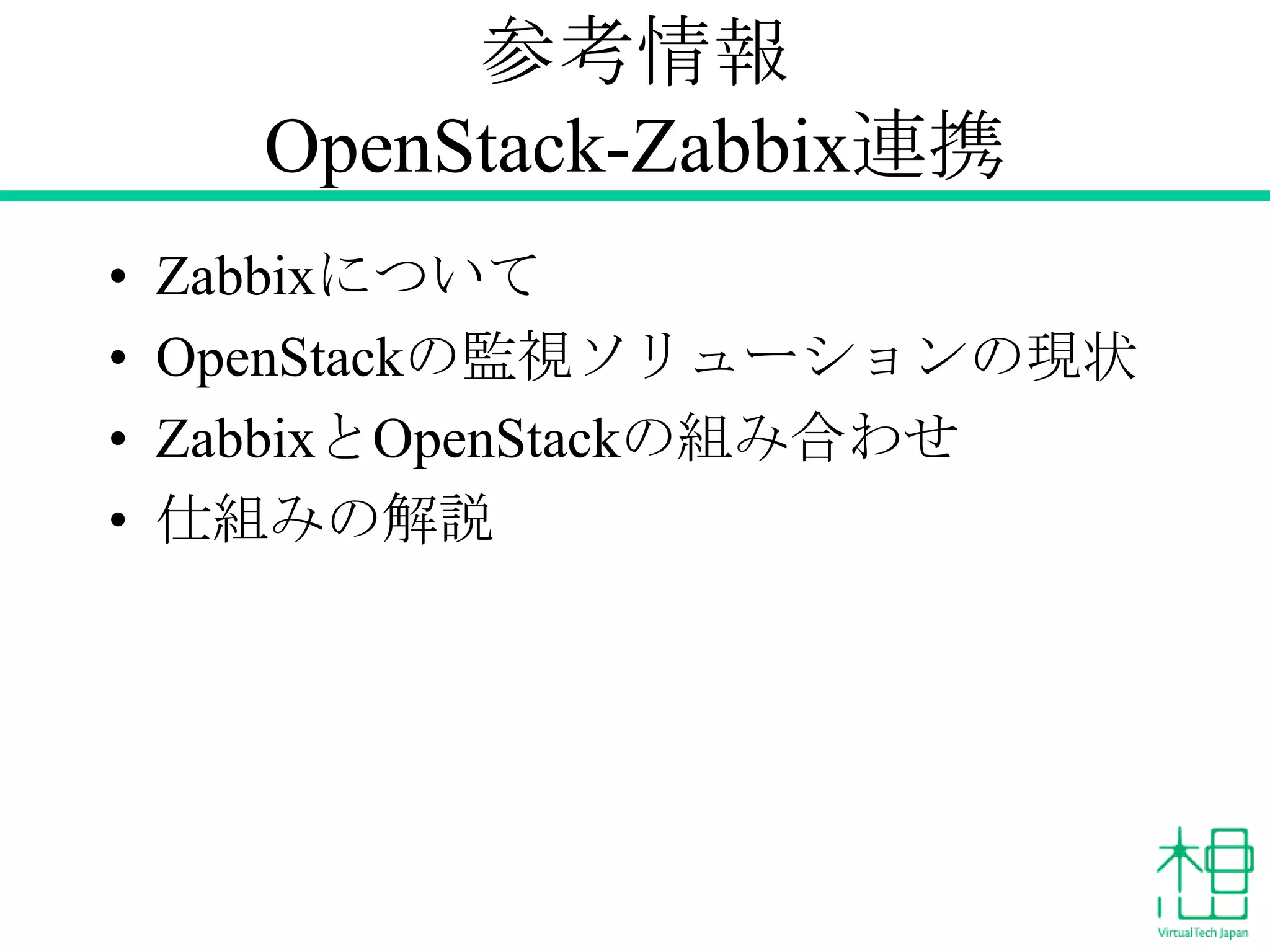

30. 参考情報
OpenStack-Zabbix連携
•
•
•
•
Zabbixについて
OpenStackの監視ソリューションの現状
ZabbixとOpenStackの組み合わせ
仕組みの解説

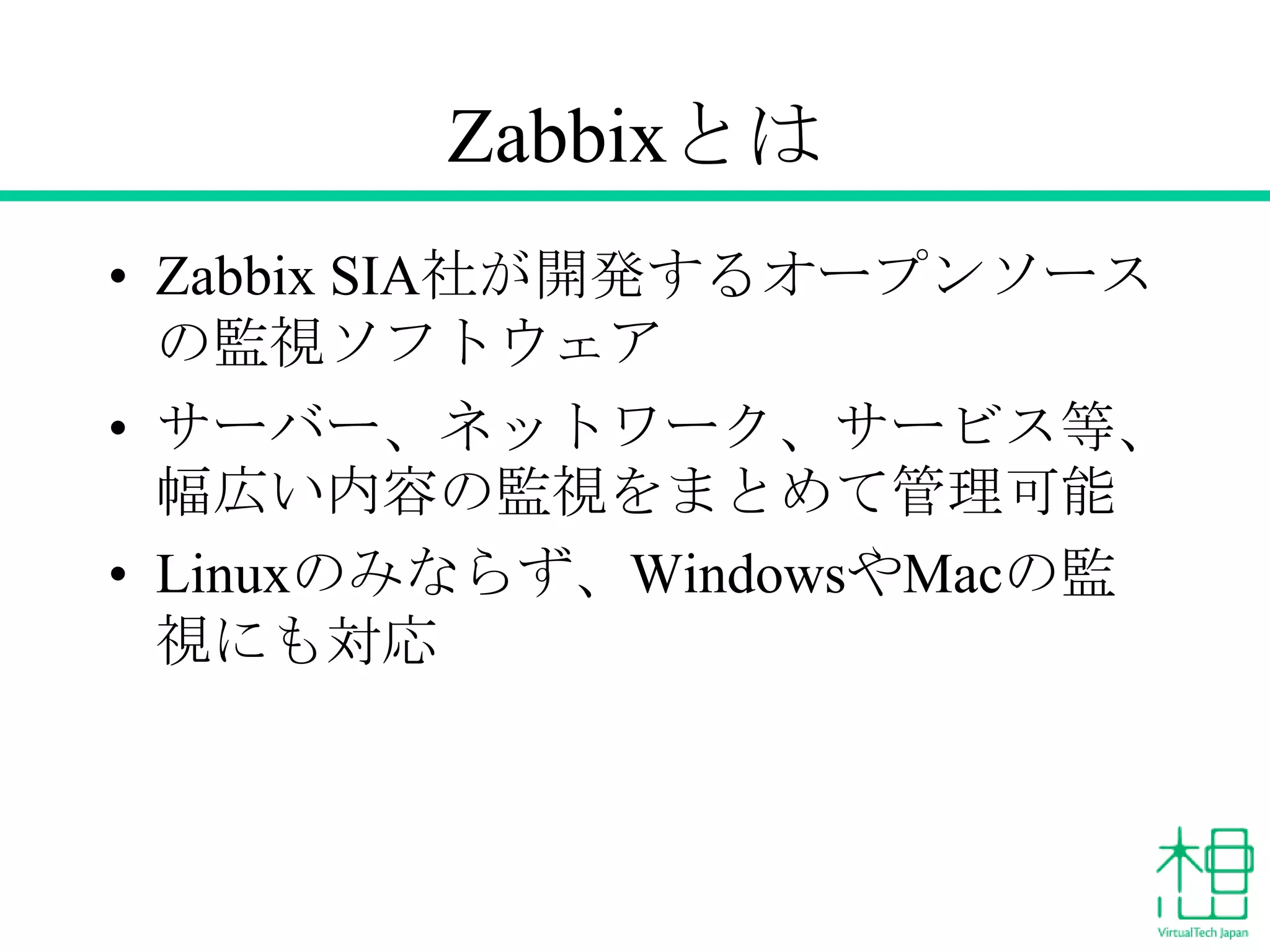

31. Zabbixとは
• Zabbix SIA社が開発するオープンソース
の監視ソフトウェア
• サーバー、ネットワーク、サービス等、
幅広い内容の監視をまとめて管理可能
• Linuxのみならず、WindowsやMacの監
視にも対応

32. OpenStackの監視ソリューショ
ン
• OpenStackの標準的なWebフロントエン
ド「Horizon(OpenStack DashBoard)」
• CPU・メモリ等の割り当て状況は確認
可能
• パフォーマンスを確認する手段は今の
ところなし

33. ZabbixとOpenStackの組み合わせ
• ZabbixでOpenStackのインスタンスのパ
フォーマンスをモニタリングできる
ユーティリティを開発
• Nova-Zabbix-InstanceManage(NZIM)
• Nova-Zabbix-RealTime(NZRT)
• 以下のツールを使用
– libvirt(インスタンスのパフォーマンスなど
の情報を管理)
– Collectd(ログ収集ソフトウェア)

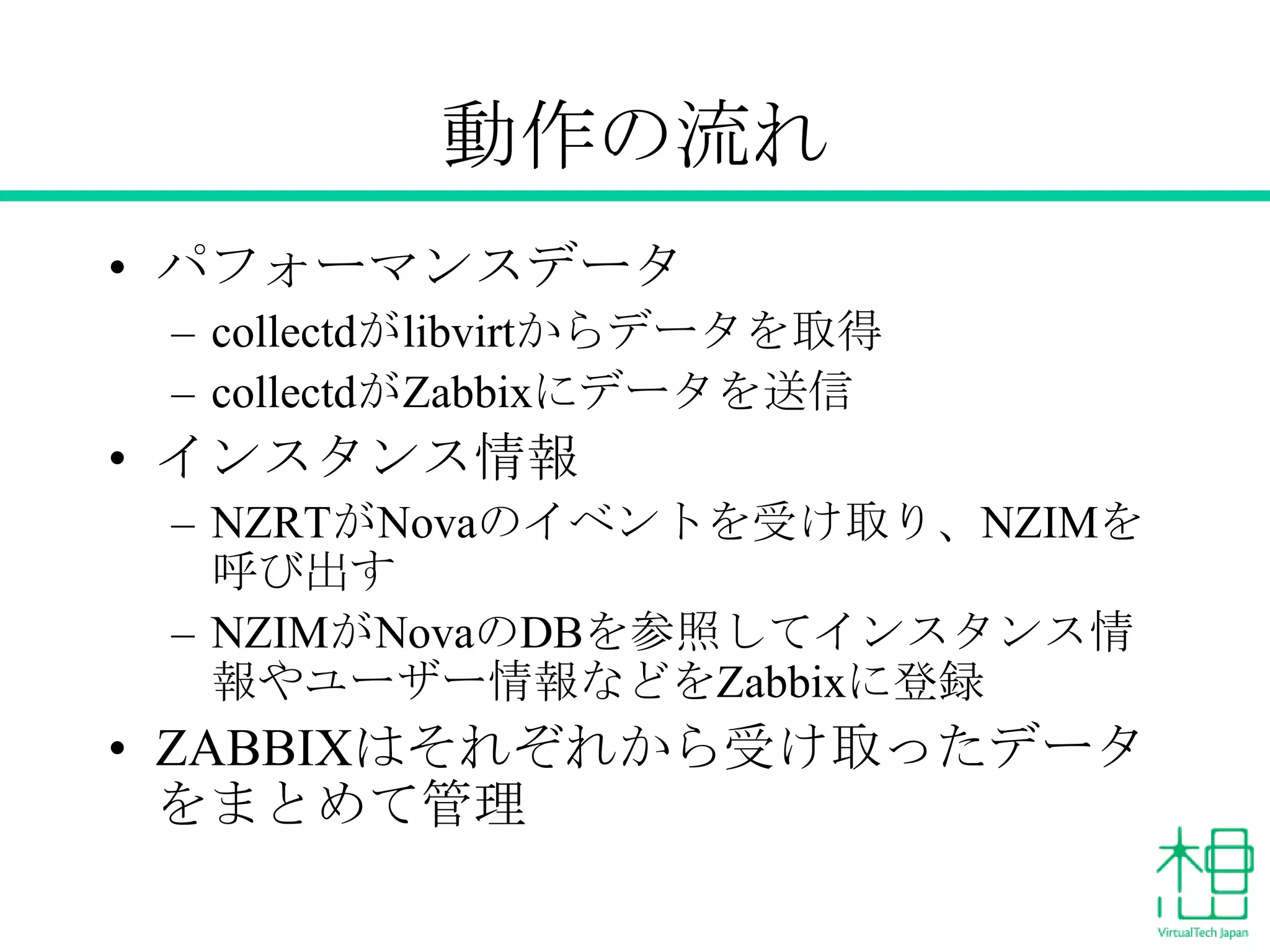

34. 動作の流れ
• パフォーマンスデータ
– collectdがlibvirtからデータを取得
– collectdがZabbixにデータを送信
• インスタンス情報
– NZRTがNovaのイベントを受け取り、NZIMを
呼び出す
– NZIMがNovaのDBを参照してインスタンス情
報やユーザー情報などをZabbixに登録
• ZABBIXはそれぞれから受け取ったデータ
をまとめて管理

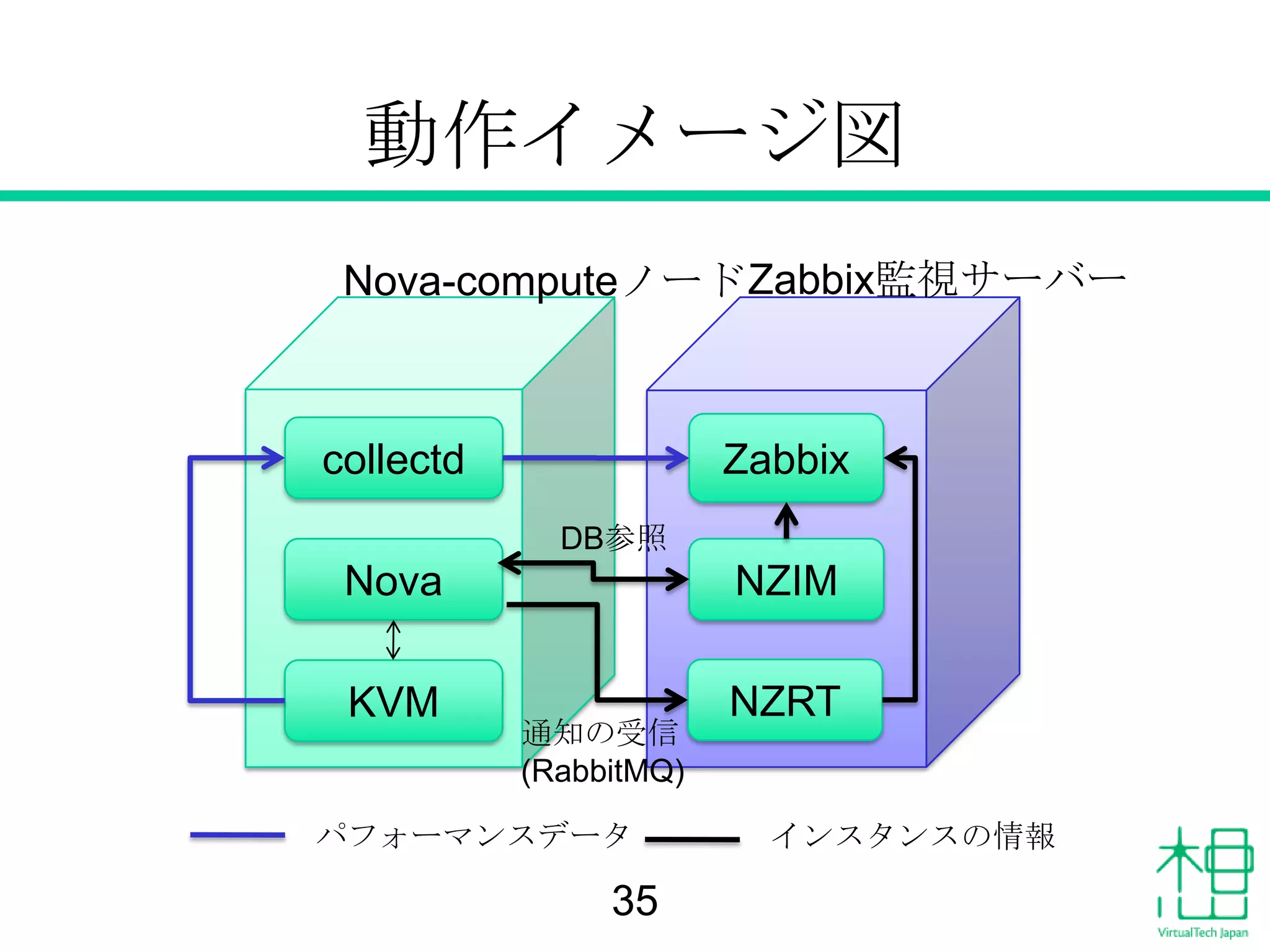

35. 動作イメージ図
Nova-computeノード Zabbix監視サーバー
collectd
Zabbix
DB参照
Nova
NZIM
KVM
NZRT
通知の受信
(RabbitMQ)
パフォーマンスデータ
35
インスタンスの情報

36. 特徴
• Novaのユーザー毎にZabbixユーザーを作成
– ユーザーがログインして自分のインスタンス
を監視・管理可能
– 現状のユーザーIDはUUID、パスワードは固定
– 将来的にkeystoneとLDAP認証連携を行う予定
• インスタンスをグループで分類可能
– インスタンス名の先頭に[group1]等と記述
– インスタンスのオートスケーリングなどに利
用可能
36

37. Zabbix管理画面

38. Zabbixでグラフ表示を実行

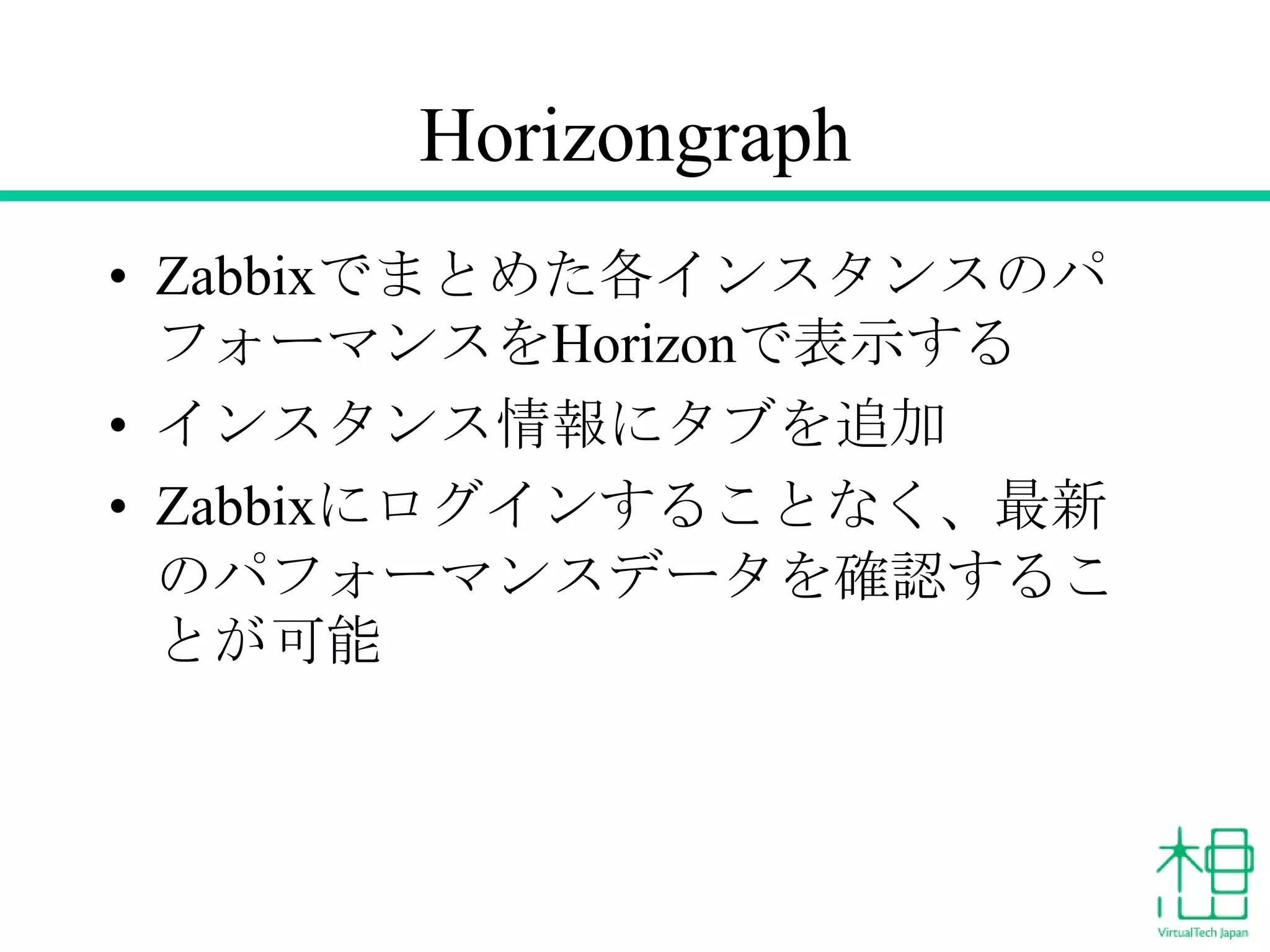

39. Horizongraph
• Zabbixでまとめた各インスタンスのパ
フォーマンスをHorizonで表示する
• インスタンス情報にタブを追加
• Zabbixにログインすることなく、最新
のパフォーマンスデータを確認するこ
とが可能

40. Horizongraph 画面
40

41. お問い合わせ先
「仮想化環境を構築したいが、どこに相談すればいい
の？」
まずは我々にご相談ください
http://VirtualTech.jp/
sales@VirtualTech.jp
050-7571-0584
41
