Nhóm 1 kỹ sư vật lý

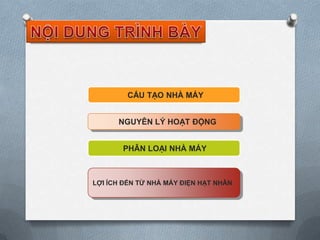

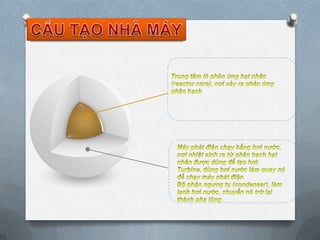

- 2. CẤU TẠO NHÀMÁY NGUYÊN LÝ HOẠT ĐỘNG PHÂN LOẠI NHÀ MÁY LỢI ÍCH ĐẾN TỪ NHÀ MÁY ĐIỆN HẠT NHÂN

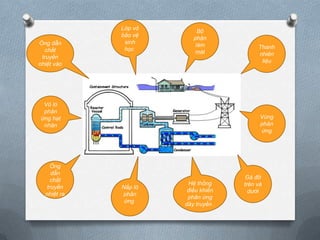

- 4. Ống dẫn chất truyền nhiệt vào Lớpvỏ bảo vệ sinh học Bộ phận làm mát Vỏ lò phản ứng hạt nhân Ống dẫn chất truyền nhiệt ra Thanh nhiên liệu Vùng phản ứng Nắp lò phản ứng Hệ thống điều khiển phản ứng dây truyền . Gá đỡ trên và dưới
- 6.
- 8.

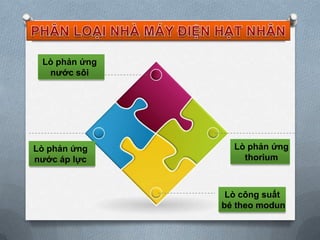

- 9. Lò phản ứng nướcsôi Lò phản ứng nước áp lực Lò phản ứng thorium Lò công suất bé theo modun

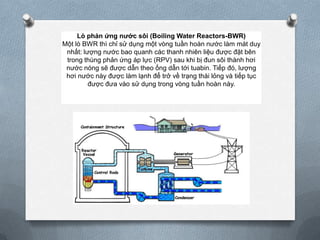

- 10. Lò phản ứngnước sôi (Boiling Water Reactors-BWR) Một lò BWR thì chỉ sử dụng một vòng tuần hoàn nước làm mát duy nhất: lượng nước bao quanh các thanh nhiên liệu được đặt bên trong thùng phản ứng áp lực (RPV) sau khi bị đun sôi thành hơi nước nóng sẽ được dẫn theo ống dẫn tới tuabin. Tiếp đó, lượng hơi nước này được làm lạnh để trở về trạng thái lỏng và tiếp tục được đưa vào sử dụng trong vòng tuần hoàn này.

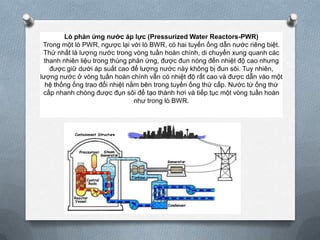

- 11. Lò phản ứngnước áp lực (Pressurized Water Reactors-PWR) Trong một lò PWR, ngược lại với lò BWR, có hai tuyến ống dẫn nước riêng biệt. Thứ nhất là lượng nước trong vòng tuần hoàn chính, di chuyển xung quanh các thanh nhiên liệu trong thùng phản ứng, được đun nóng đến nhiệt độ cao nhưng được giữ dưới áp suất cao để lượng nước này không bị đun sôi. Tuy nhiên, lượng nước ở vòng tuần hoàn chính vẫn có nhiệt độ rất cao và được dẫn vào một hệ thống ống trao đổi nhiệt nằm bên trong tuyến ống thứ cấp. Nước từ ống thứ cấp nhanh chóng được đụn sôi để tạo thành hơi và tiếp tục một vòng tuần hoàn như trong lò BWR.

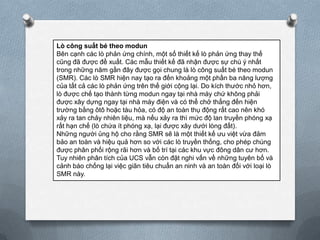

- 12. Lò công suấtbé theo modun Bên cạnh các lò phản ứng chính, một số thiết kế lò phản ứng thay thế cũng đã được đề xuất. Các mẫu thiết kế đã nhận được sự chú ý nhất trong những năm gần đây được gọi chung là lò công suất bé theo modun (SMR). Các lò SMR hiện nay tạo ra đến khoảng một phần ba năng lượng của tất cả các lò phản ứng trên thế giới cộng lại. Do kích thước nhỏ hơn, lò được chế tạo thành từng modun ngay tại nhà máy chứ không phải được xây dựng ngay tại nhà máy điện và có thể chở thẳng đến hiện trường bằng ôtô hoặc tàu hỏa, có độ an toàn thụ động rất cao nên khó xảy ra tan chảy nhiên liệu, mà nếu xảy ra thì mức độ lan truyền phóng xạ rất hạn chế (lò chứa ít phóng xạ, lại được xây dưới lòng đất). Những người ủng hộ cho rằng SMR sẽ là một thiết kế ưu việt vừa đảm bảo an toàn và hiệu quả hơn so với các lò truyền thống, cho phép chúng được phân phối rộng rãi hơn và bố trí tại các khu vực đông dân cư hơn. Tuy nhiên phân tích của UCS vẫn còn đặt nghi vấn về những tuyên bố và cảnh báo chống lại việc giãn tiêu chuẩn an ninh và an toàn đối với loại lò SMR này.

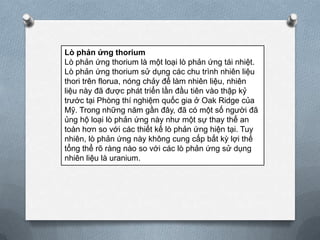

- 13. Lò phản ứngthorium Lò phản ứng thorium là một loại lò phản ứng tái nhiệt. Lò phản ứng thorium sử dụng các chu trình nhiên liệu thori trên florua, nóng chảy để làm nhiên liệu, nhiên liệu này đã được phát triển lần đầu tiên vào thập kỷ trước tại Phòng thí nghiệm quốc gia ở Oak Ridge của Mỹ. Trong những năm gần đây, đã có một số người đã ủng hộ loại lò phản ứng này như một sự thay thế an toàn hơn so với các thiết kế lò phản ứng hiện tại. Tuy nhiên, lò phản ứng này không cung cấp bất kỳ lợi thế tổng thể rõ ràng nào so với các lò phản ứng sử dụng nhiên liệu là uranium.
- 15.
- 16. Cám ơn cácbạn đã lắng nghe!
