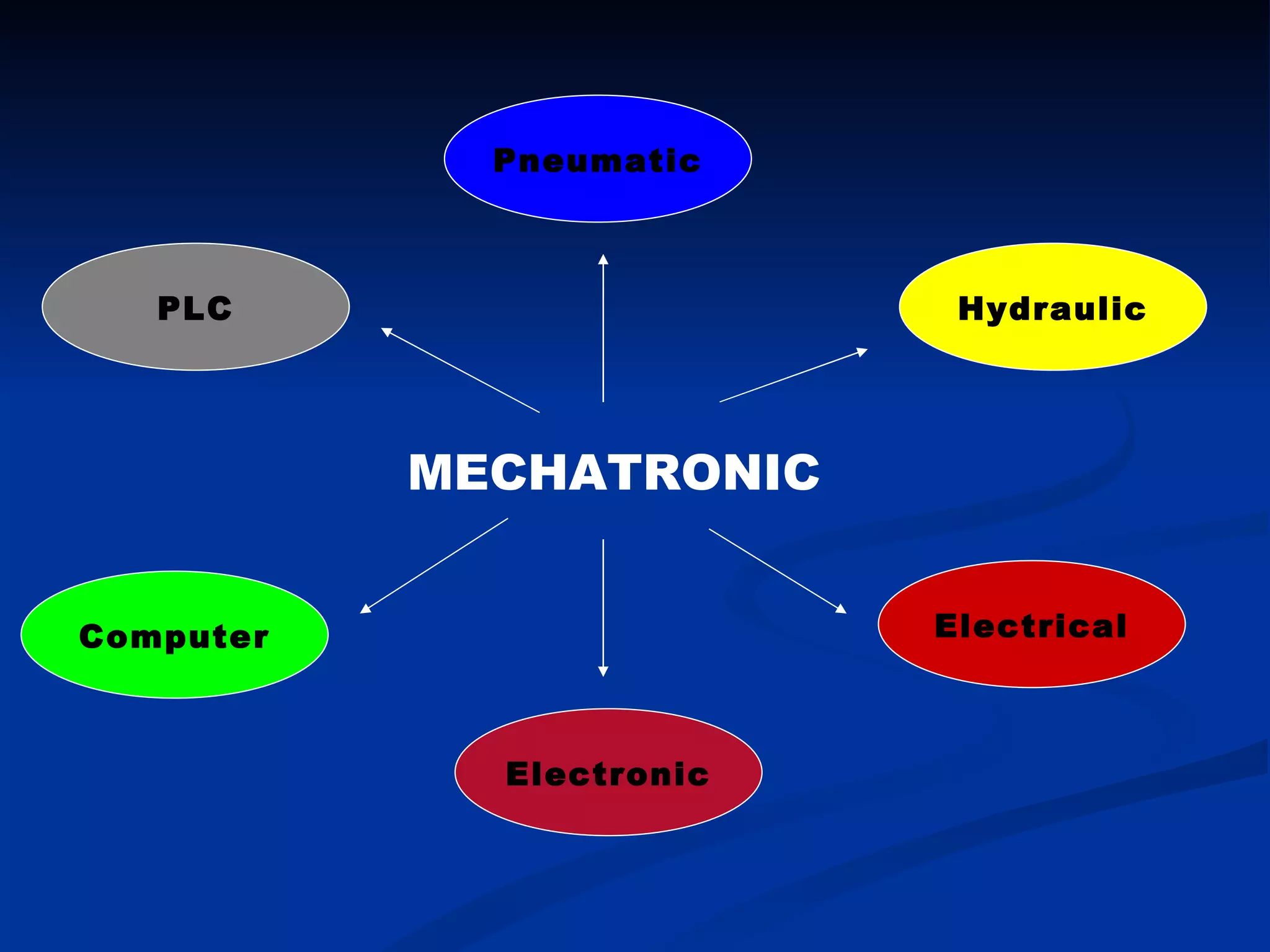

1. MODUL 6 VIS MECHATRONIC SDN BHD Pneumatik

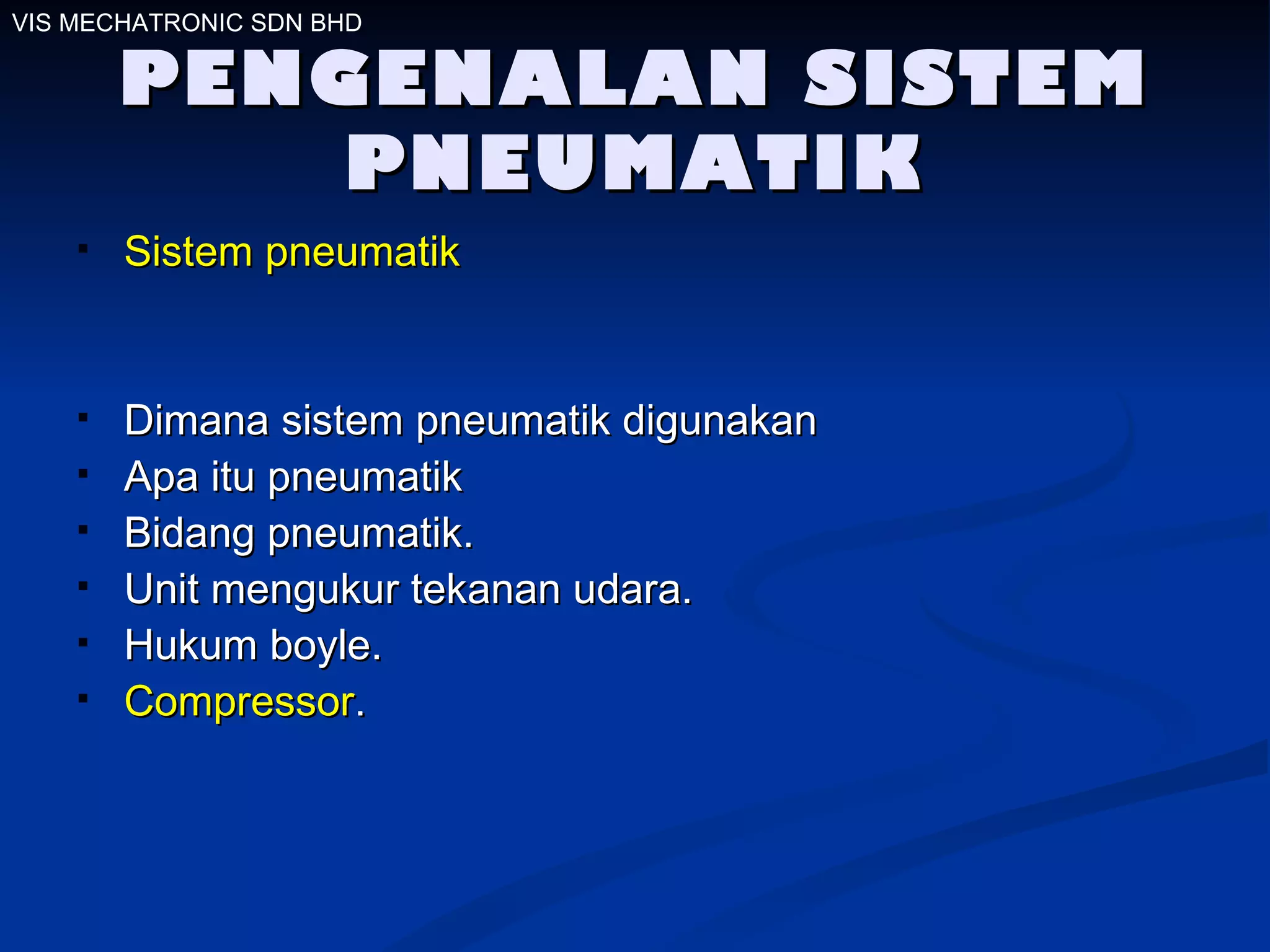

2. PENGENALAN SISTEM PNEUMATIK Sistem pneumatik Dimana sistem pneumatik digunakan Apa itu pneumatik Bidang pneumatik. Unit mengukur tekanan udara. Hukum boyle. Compressor . VIS MECHATRONIC SDN BHD

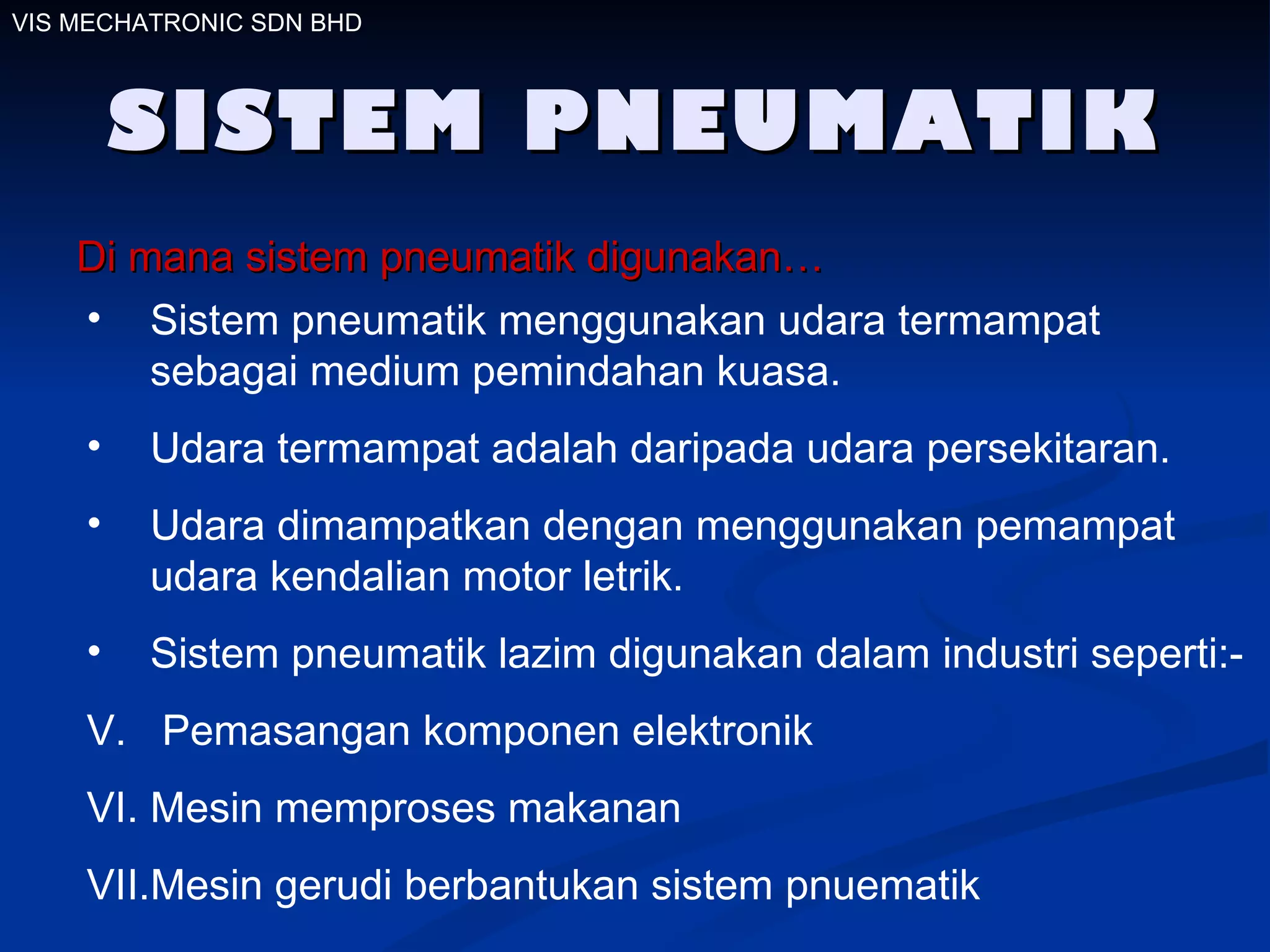

3. SISTEM PNEUMATIK Di mana sistem pneumatik digunakan… Sistem pneumatik menggunakan udara termampat sebagai medium pemindahan kuasa. Udara termampat adalah daripada udara persekitaran. Udara dimampatkan dengan menggunakan pemampat udara kendalian motor letrik. Sistem pneumatik lazim digunakan dalam industri seperti:- Pemasangan komponen elektronik Mesin memproses makanan Mesin gerudi berbantukan sistem pnuematik VIS MECHATRONIC SDN BHD

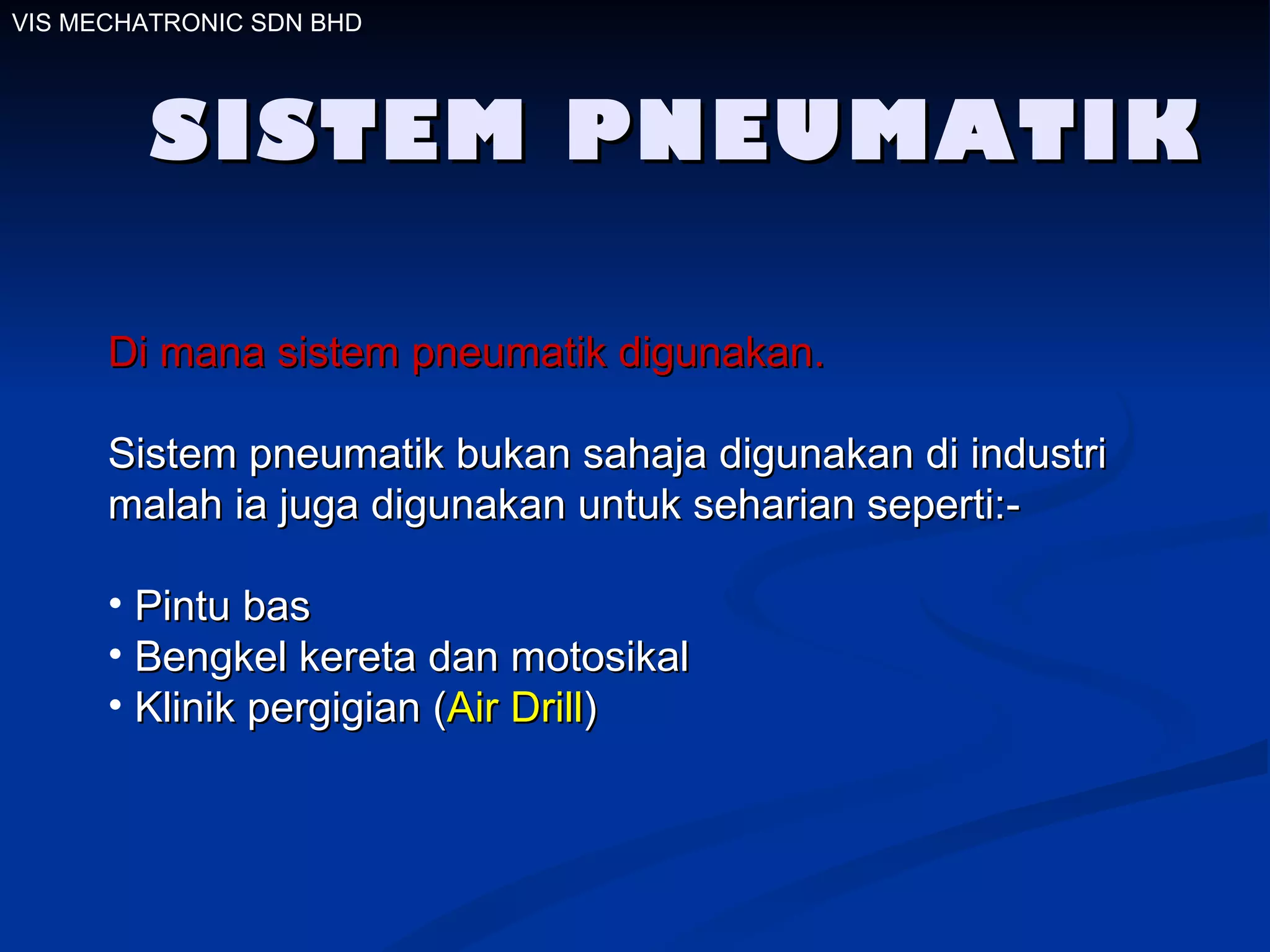

4. VIS MECHATRONIC SDN BHD SISTEM PNEUMATIK Di mana sistem pneumatik digunakan. Sistem pneumatik bukan sahaja digunakan di industri malah ia juga digunakan untuk seharian seperti:- Pintu bas Bengkel kereta dan motosikal Klinik pergigian ( Air Drill )

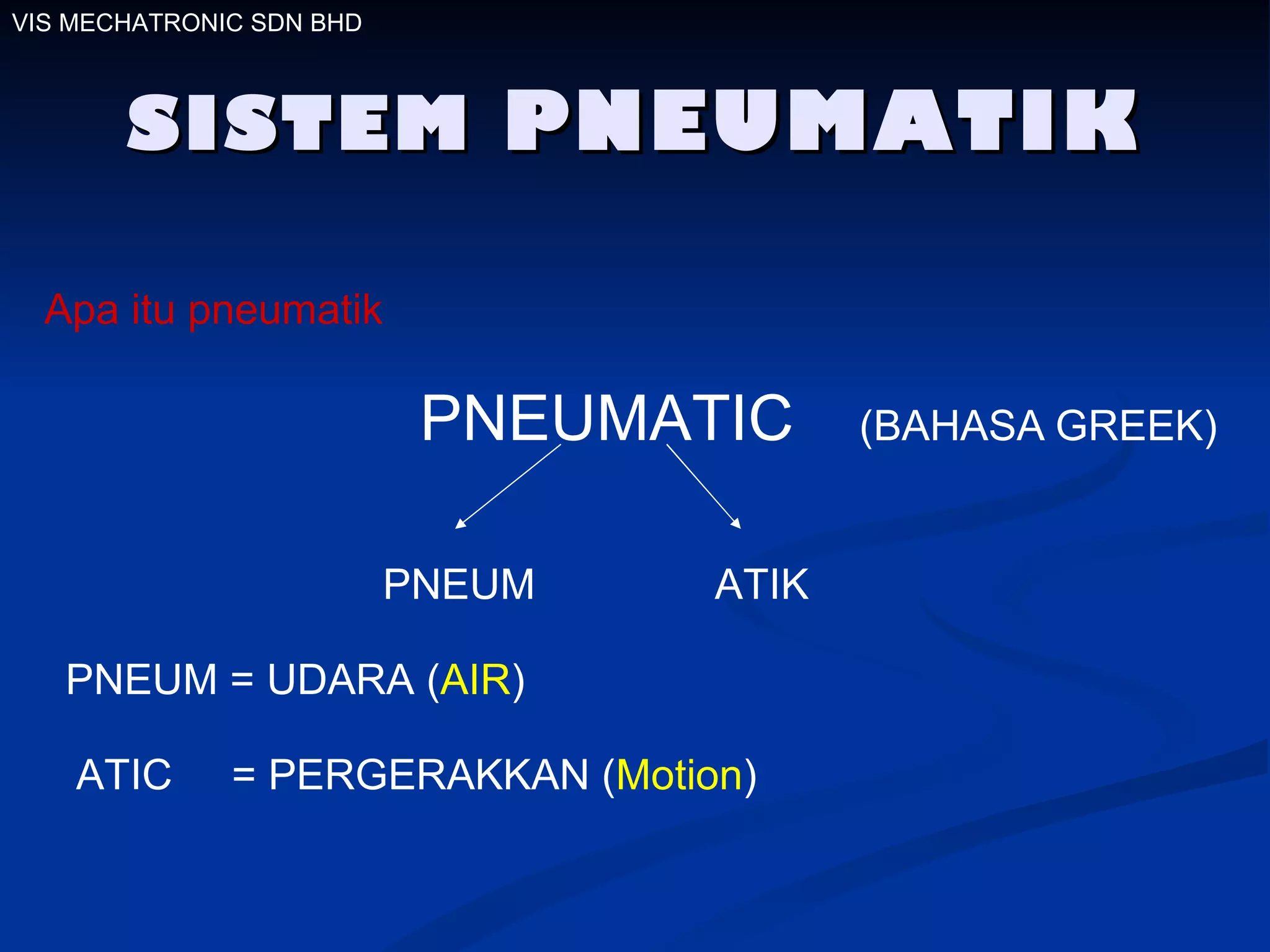

5. SISTEM PNEUMATIK PNEUMATIC (BAHASA GREEK) PNEUM ATIK PNEUM = UDARA ( AIR ) ATIC = PERGERAKKAN ( Motion ) Apa itu pneumatik VIS MECHATRONIC SDN BHD

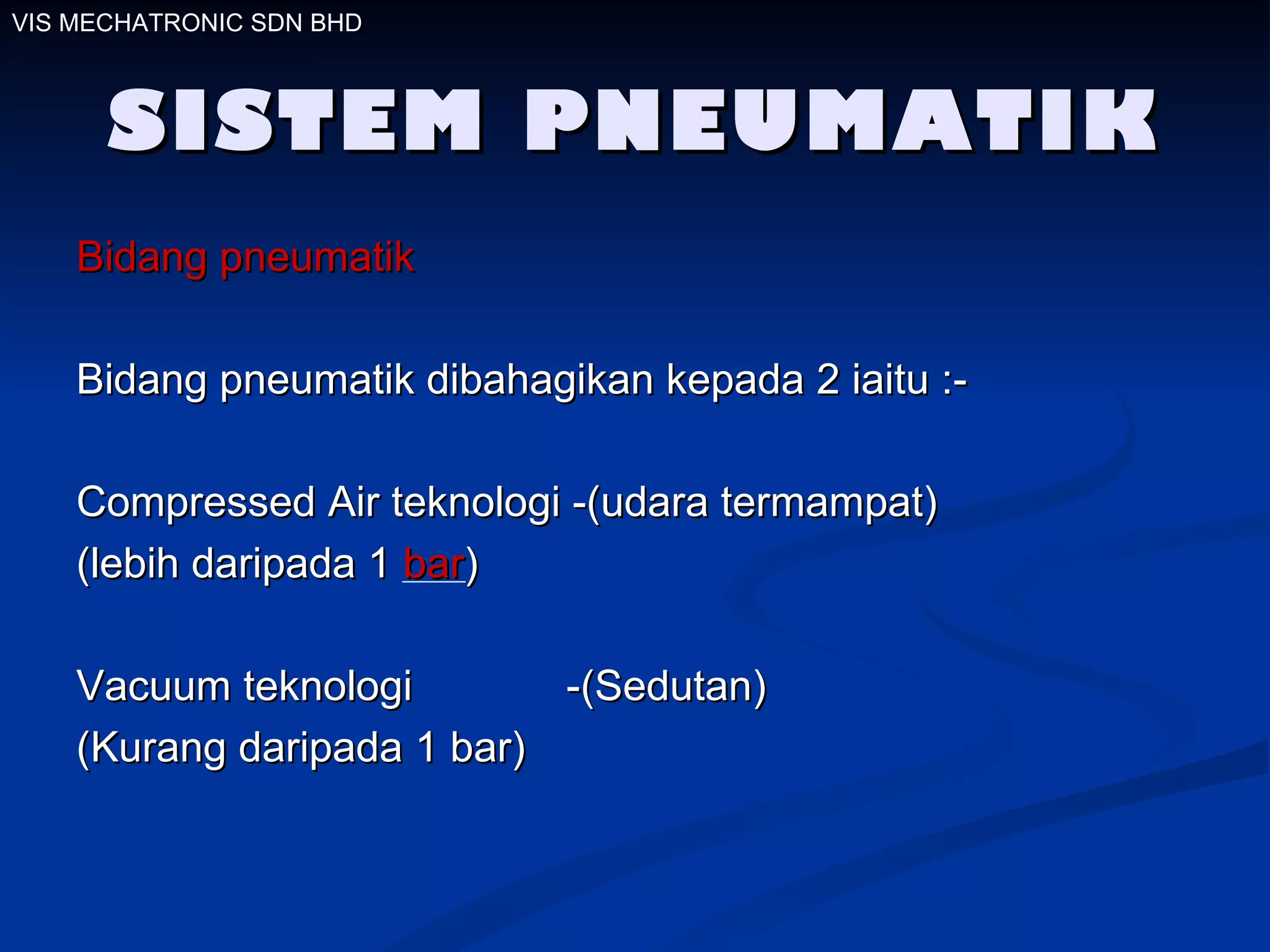

6. SISTEM PNEUMATIK Bidang pneumatik Bidang pneumatik dibahagikan kepada 2 iaitu :- Compressed Air teknologi -(udara termampat) (lebih daripada 1 bar ) Vacuum teknologi -(Sedutan) (Kurang daripada 1 bar) VIS MECHATRONIC SDN BHD

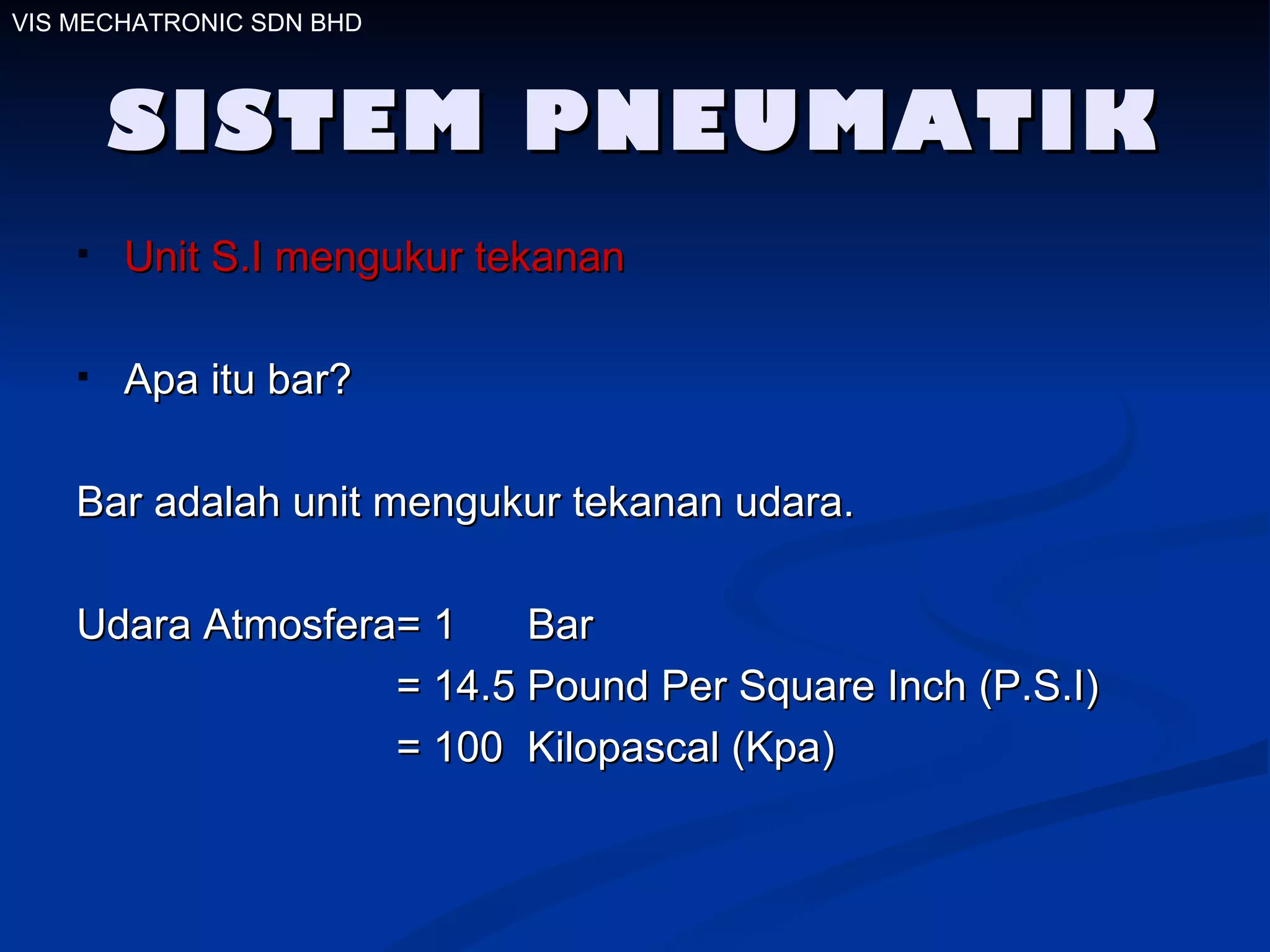

7. SISTEM PNEUMATIK Unit S.I mengukur tekanan Apa itu bar? Bar adalah unit mengukur tekanan udara. Udara Atmosfera= 1 Bar = 14.5 Pound Per Square Inch (P.S.I) = 100 Kilopascal (Kpa) VIS MECHATRONIC SDN BHD

8. SISTEM PNEUMATIK Compressed Air Technology VIS MECHATRONIC SDN BHD

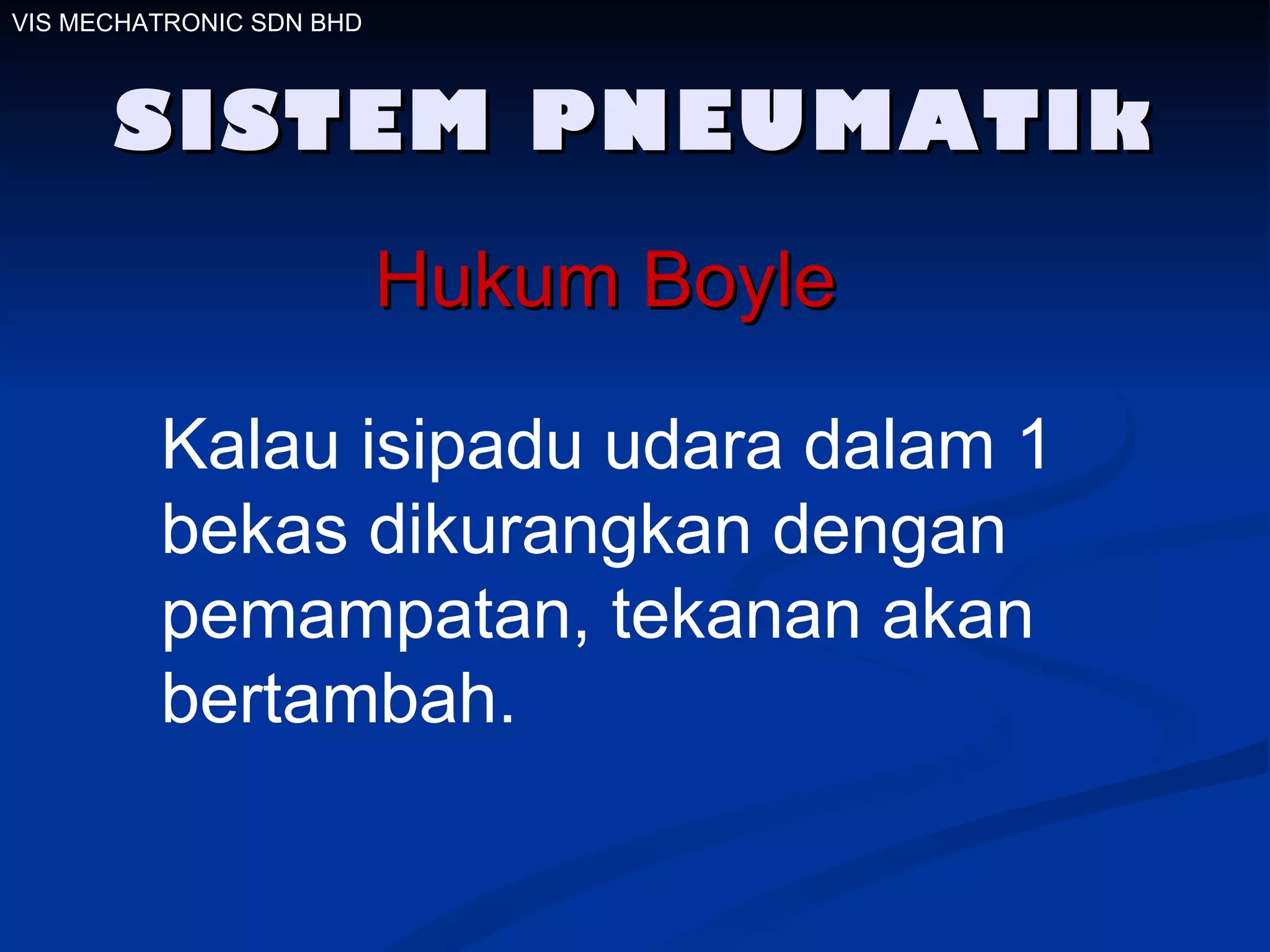

9. SISTEM PNEUMATIk Hukum Boyle Kalau isipadu udara dalam 1 bekas dikurangkan dengan pemampatan, tekanan akan bertambah. VIS MECHATRONIC SDN BHD

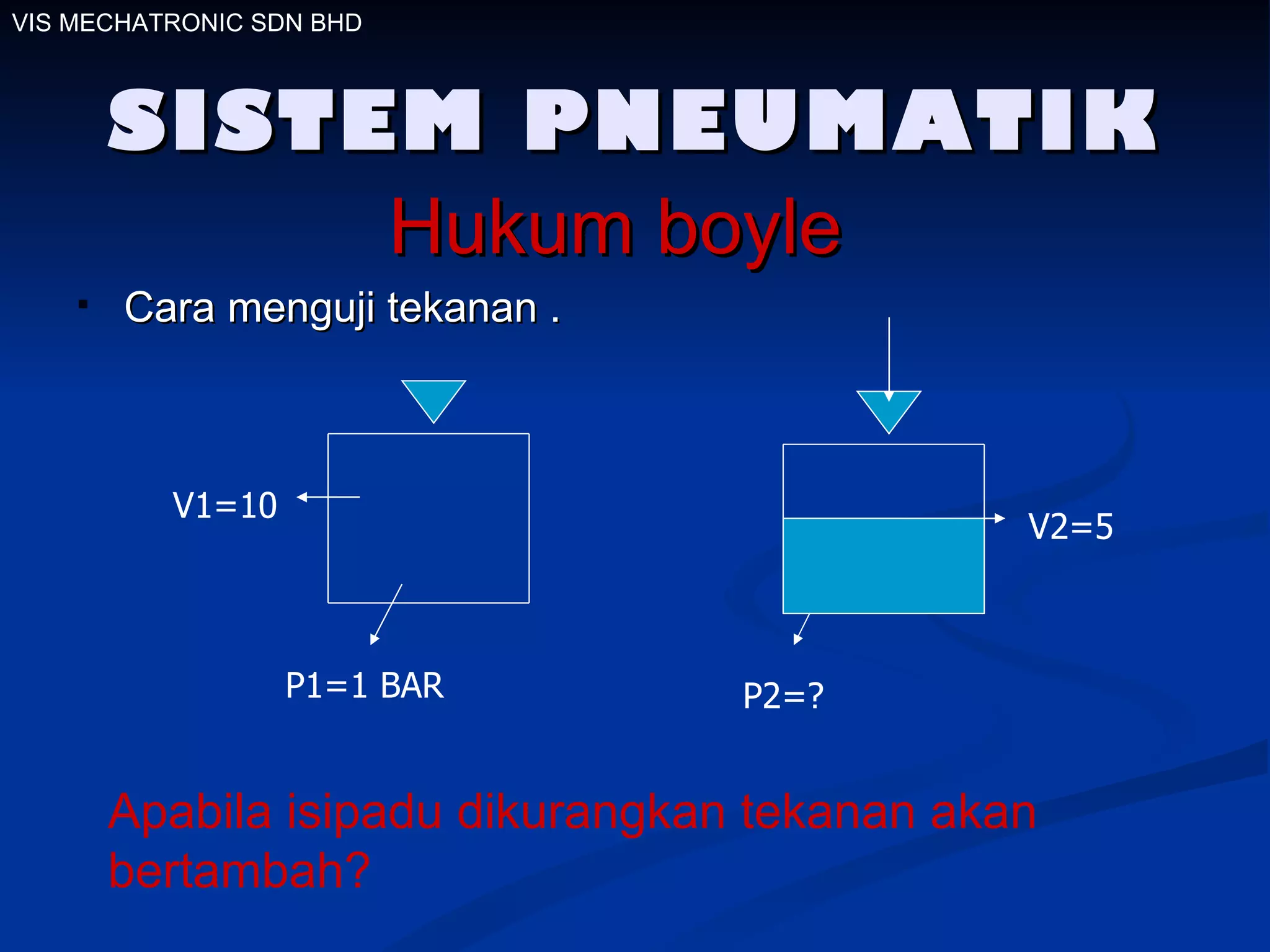

10. SISTEM PNEUMATIK Hukum boyle Cara menguji tekanan . V1=10 P1=1 BAR P2=? Apabila isipadu dikurangkan tekanan akan bertambah? VIS MECHATRONIC SDN BHD V2=5

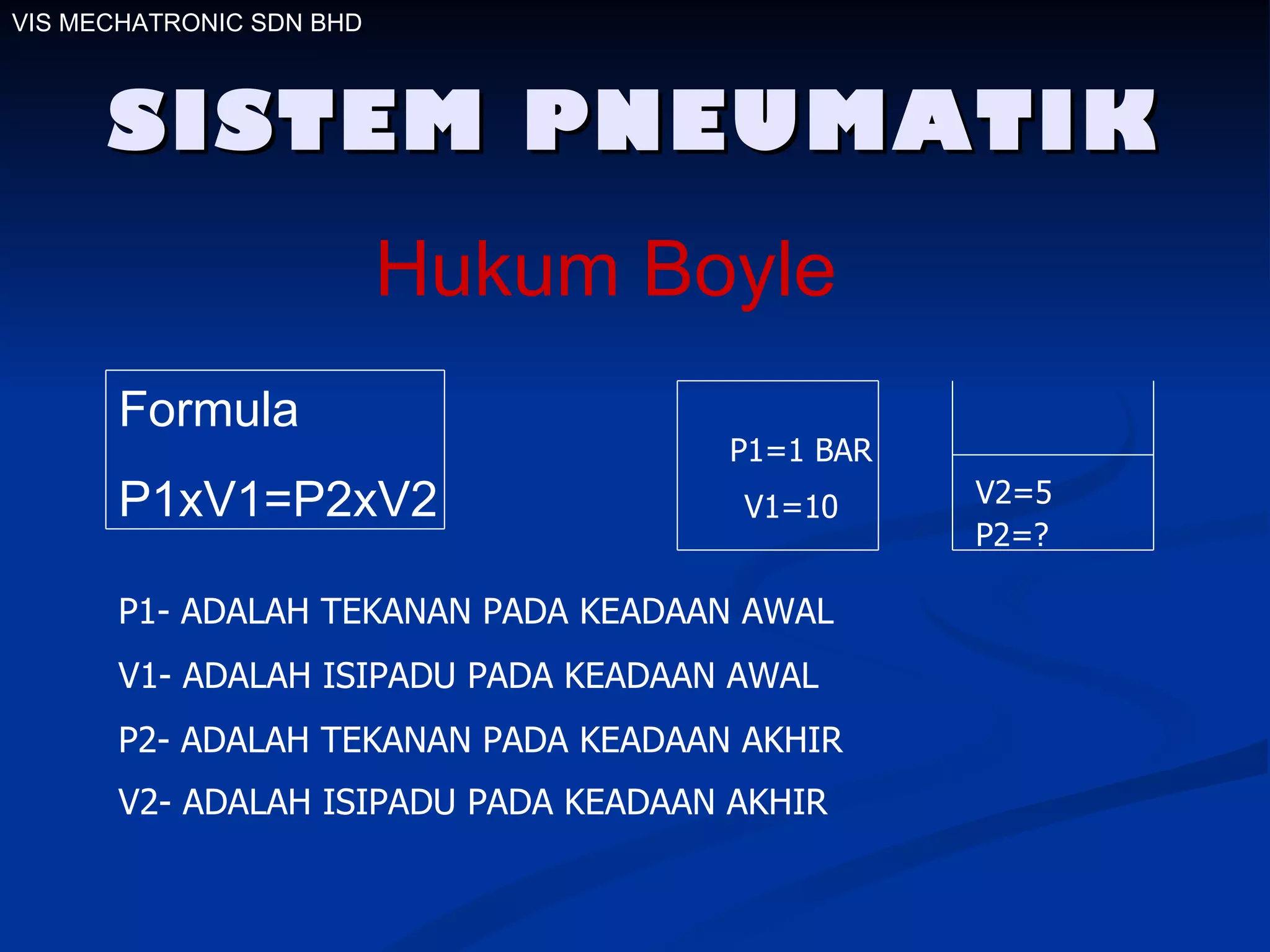

11. SISTEM PNEUMATIK Hukum Boyle Formula P1xV1=P2xV2 P1- ADALAH TEKANAN PADA KEADAAN AWAL V1- ADALAH ISIPADU PADA KEADAAN AWAL P2- ADALAH TEKANAN PADA KEADAAN AKHIR V2- ADALAH ISIPADU PADA KEADAAN AKHIR P1=1 BAR V1=10 V2=5 P2=? VIS MECHATRONIC SDN BHD

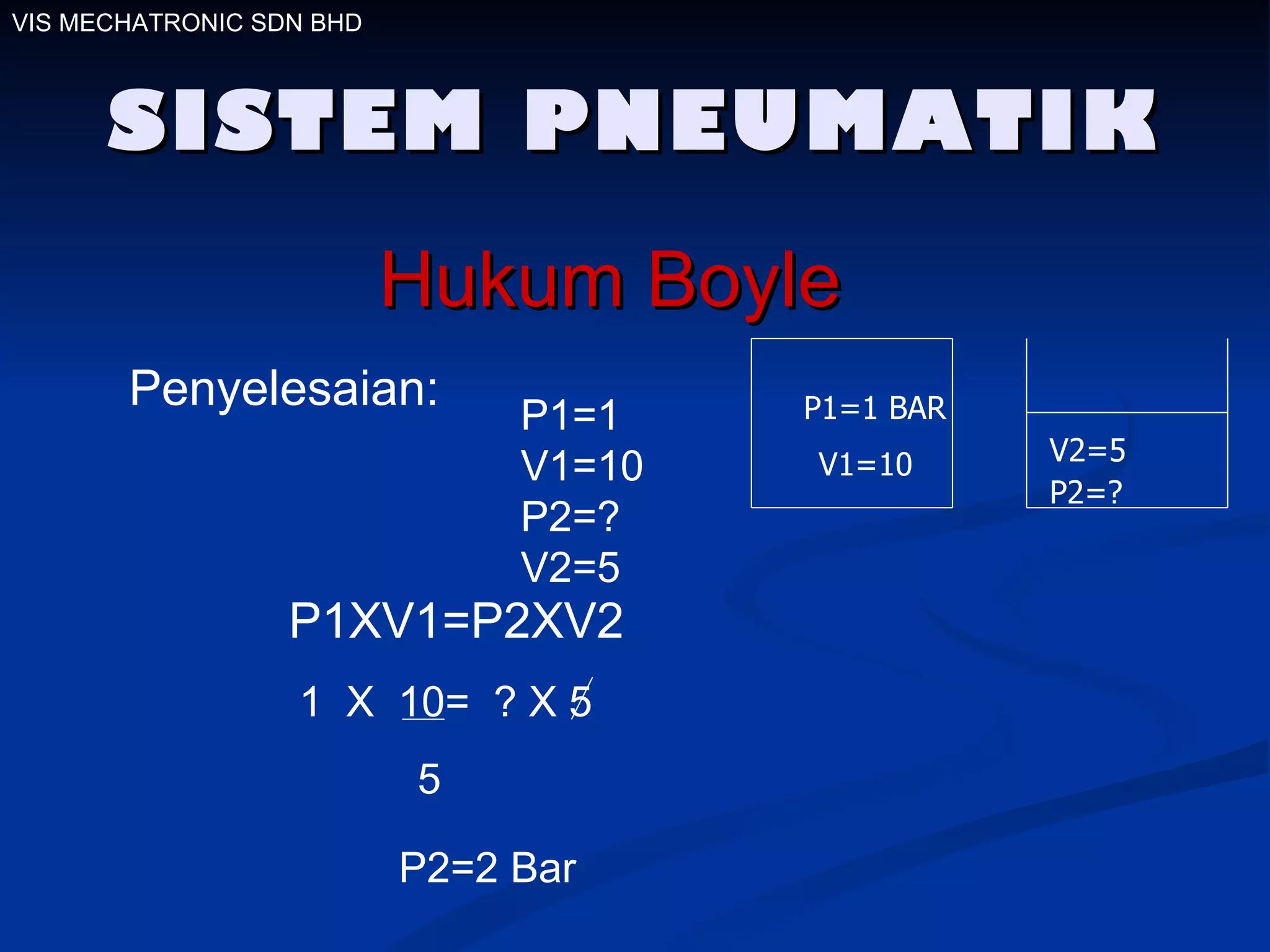

12. SISTEM PNEUMATIK Hukum Boyle Penyelesaian: P1=1 V1=10 P2=? V2=5 P1XV1=P2XV2 1 X 10= ? X 5 5 P2=2 Bar VIS MECHATRONIC SDN BHD P1=1 BAR V1=10 V2=5 P2=?

13. SISTEM PNEUMATIK Prinsip yang sama berlaku di Compressor VIS MECHATRONIC SDN BHD

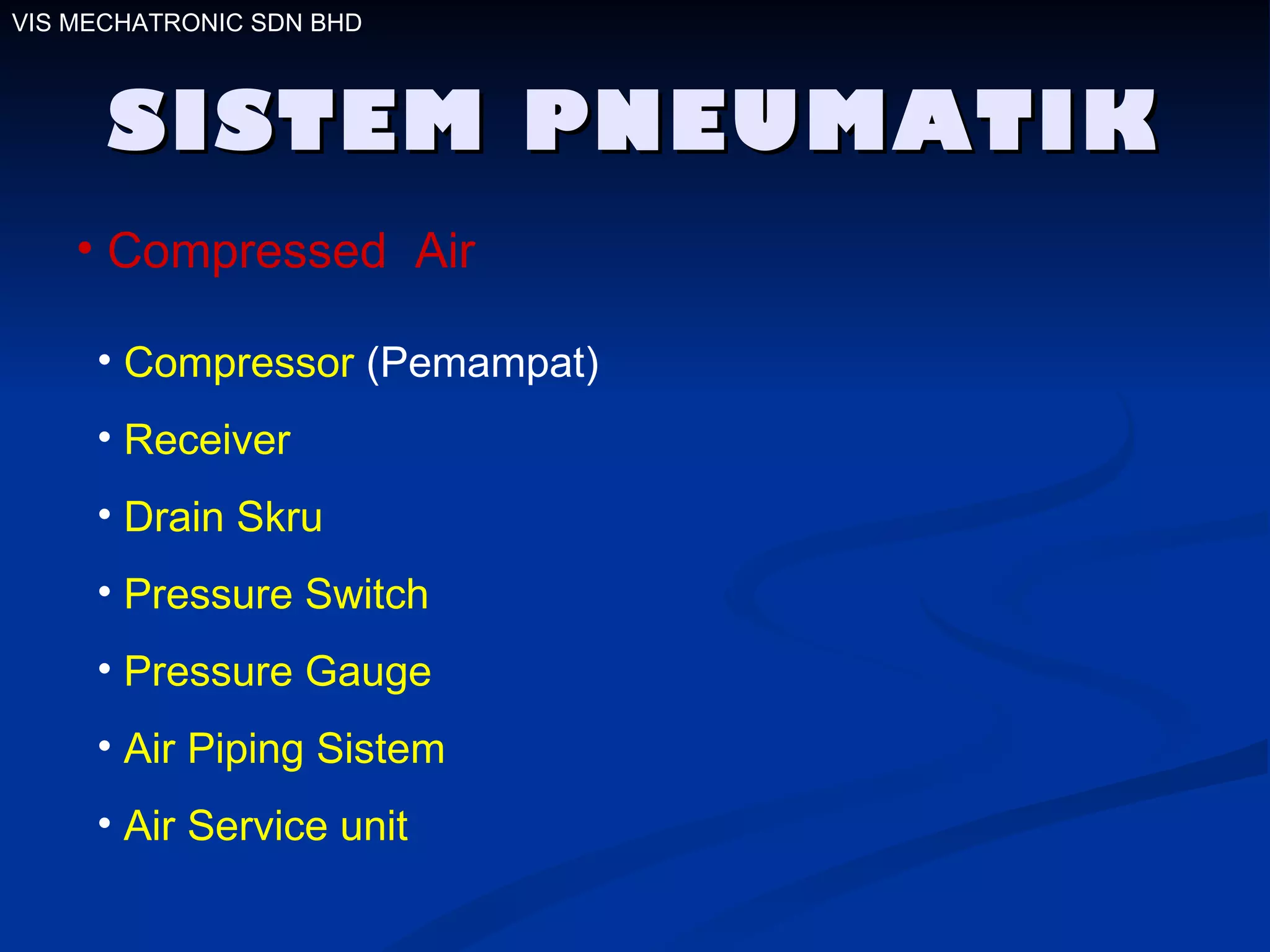

14. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Compressed Air Compressor (Pemampat) Receiver Drain Skru Pressure Switch Pressure Gauge Air Piping Sistem Air Service unit

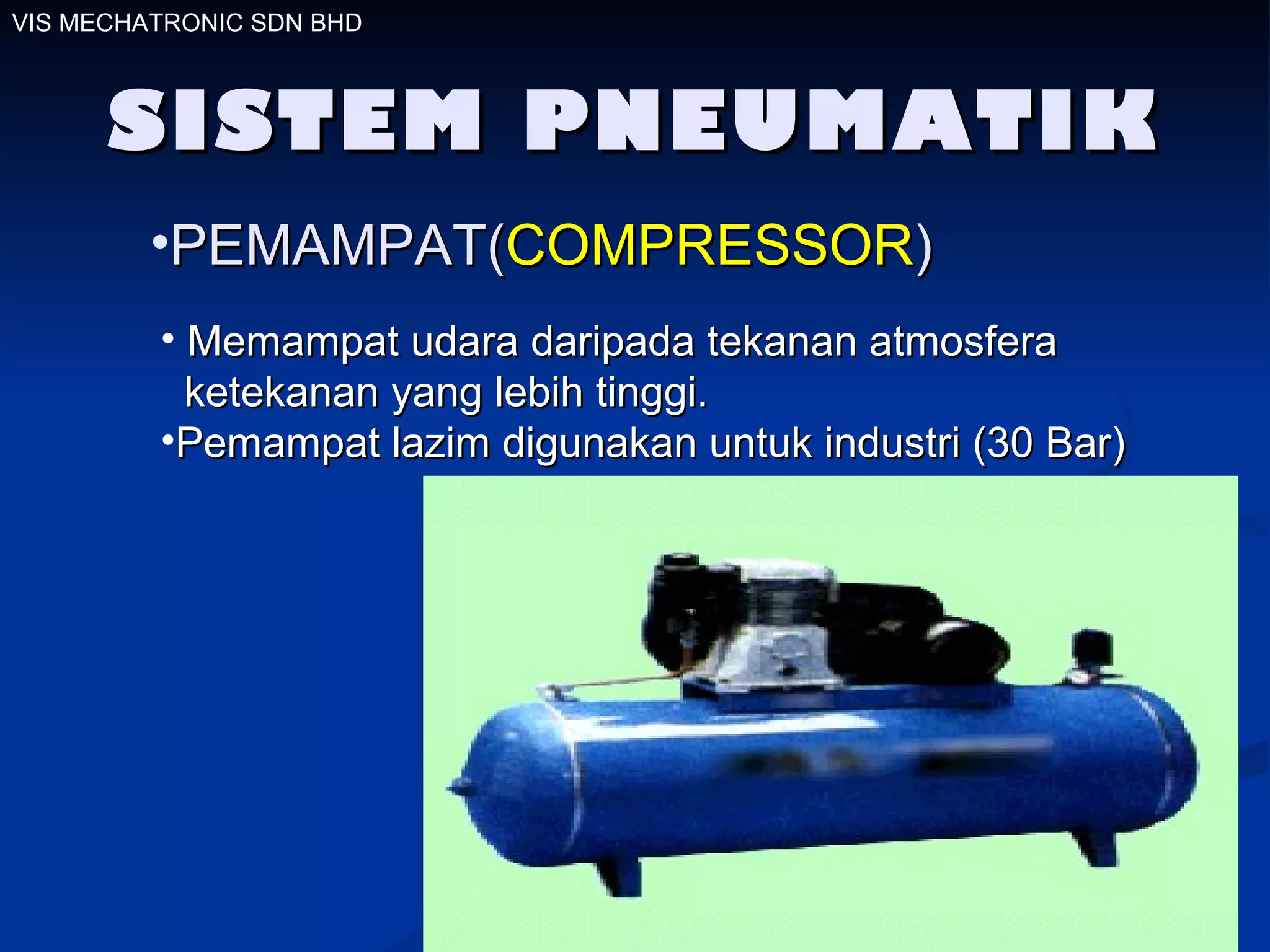

15. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD PEMAMPAT( COMPRESSOR ) Memampat udara daripada tekanan atmosfera ketekanan yang lebih tinggi. Pemampat lazim digunakan untuk industri (30 Bar)

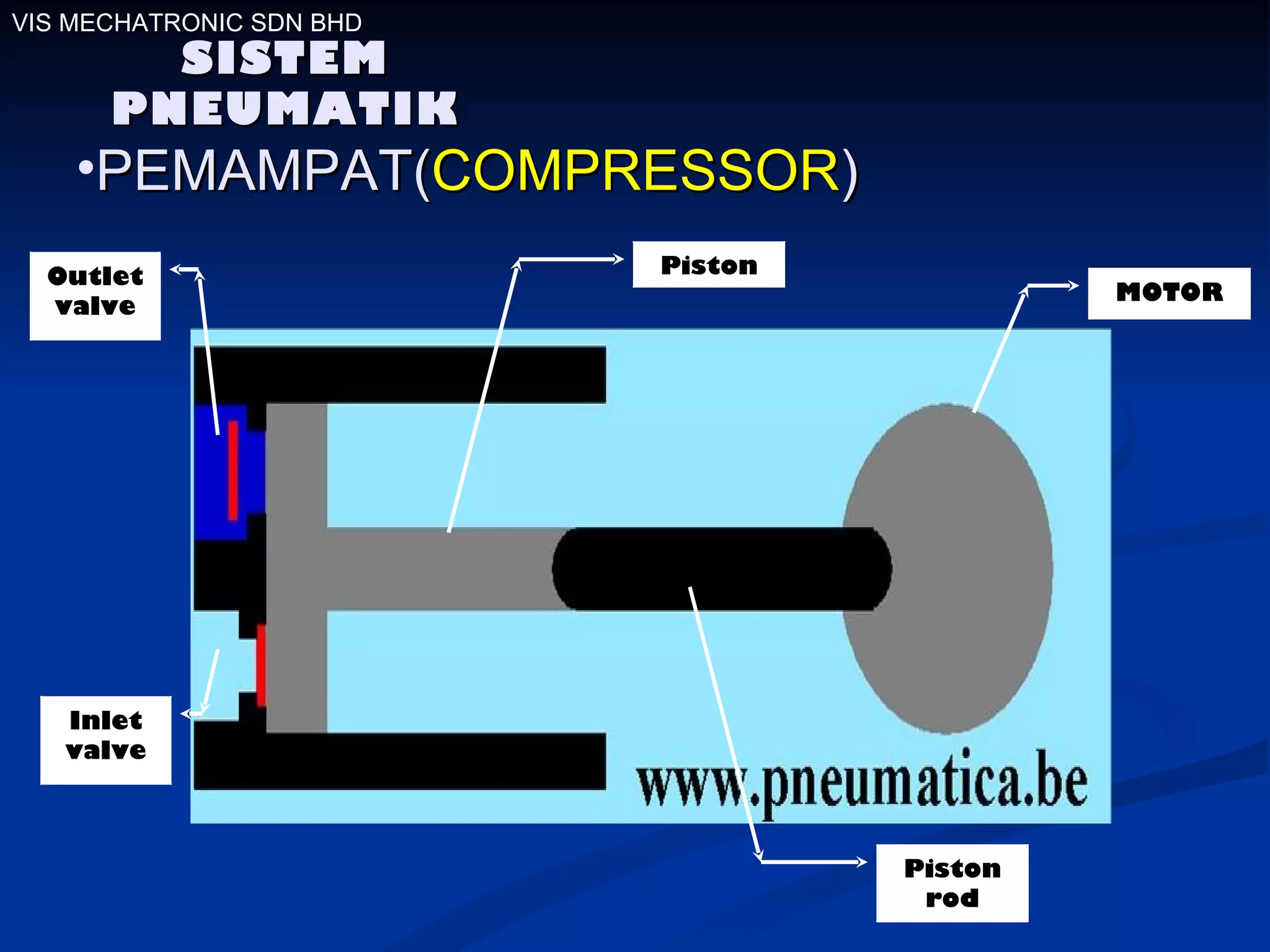

16. SISTEM PNEUMATIK PEMAMPAT( COMPRESSOR ) VIS MECHATRONIC SDN BHD MOTOR Piston Piston rod Outlet valve Inlet valve

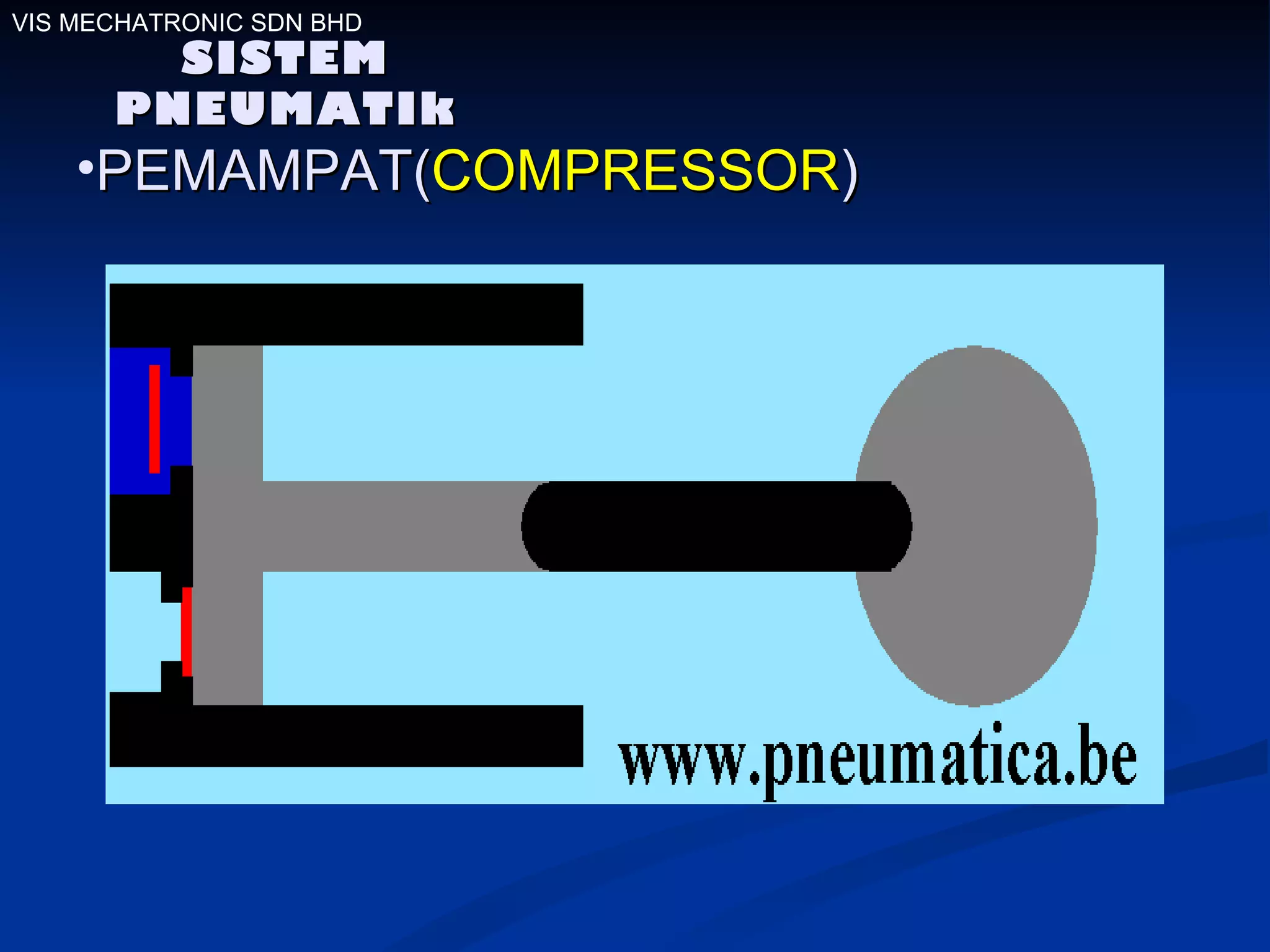

17. SISTEM PNEUMATIk VIS MECHATRONIC SDN BHD PEMAMPAT( COMPRESSOR )

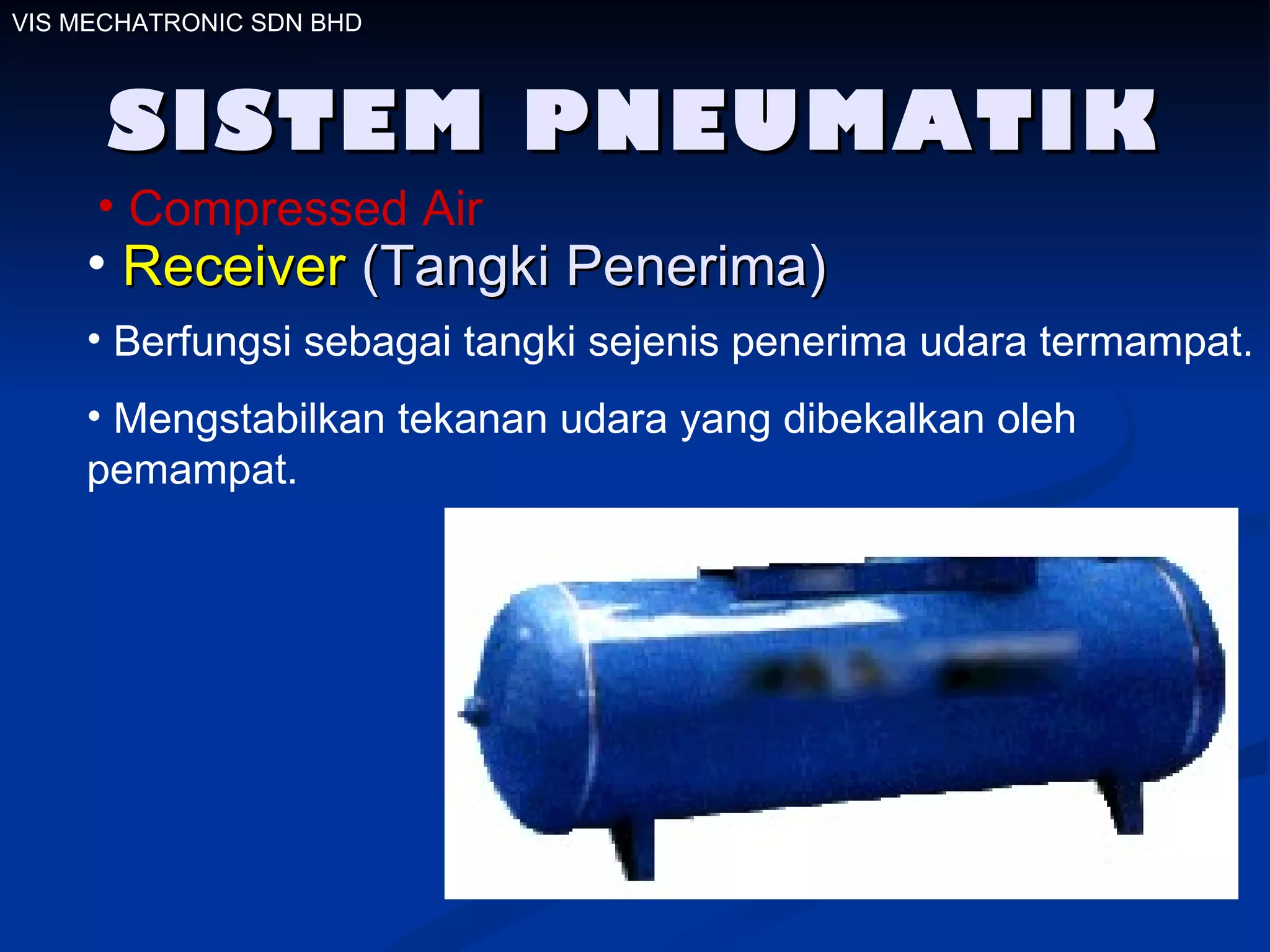

18. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Compressed Air Receiver (Tangki Penerima) Berfungsi sebagai tangki sejenis penerima udara termampat. Mengstabilkan tekanan udara yang dibekalkan oleh pemampat.

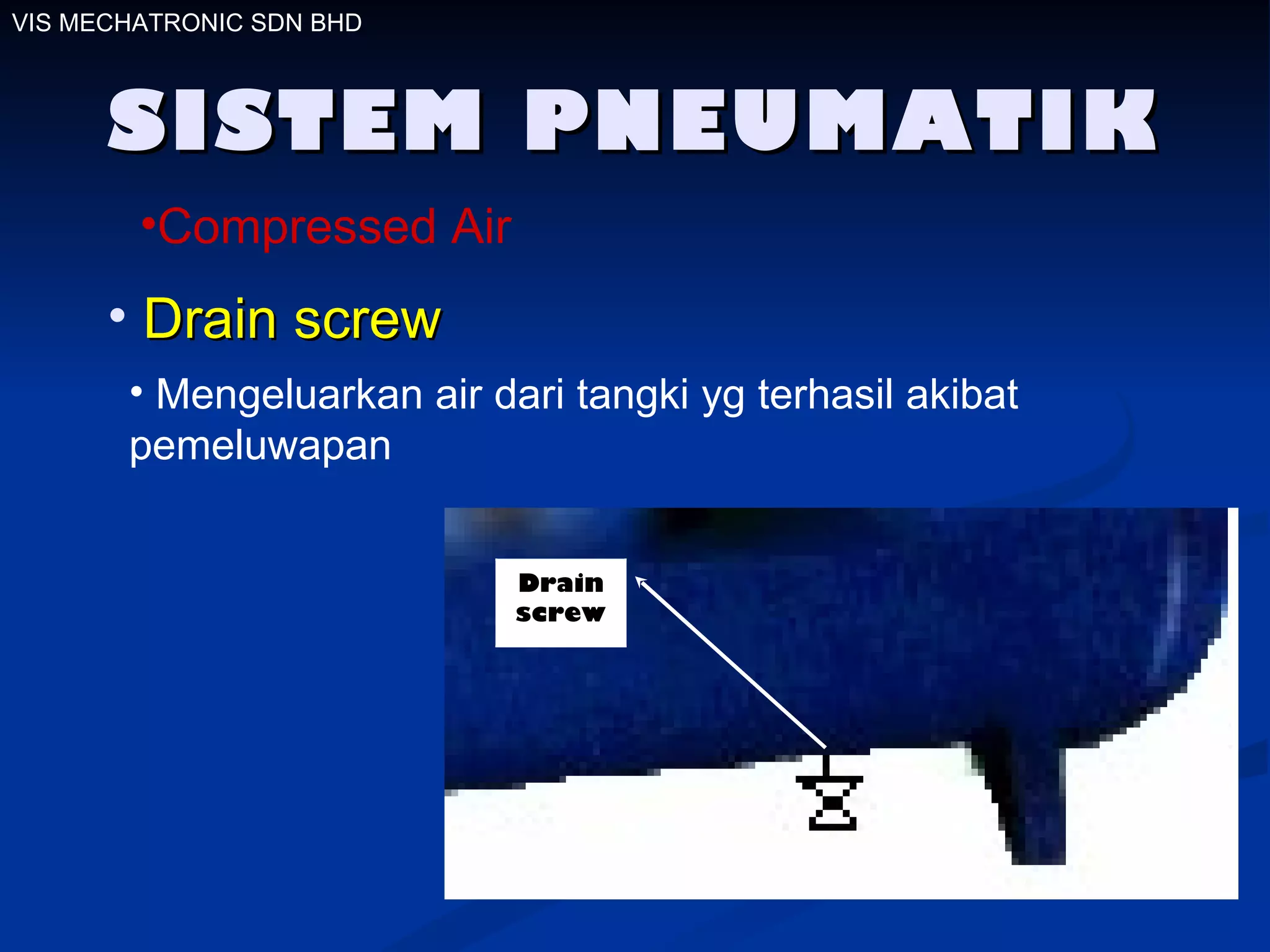

19. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Drain screw Mengeluarkan air dari tangki yg terhasil akibat pemeluwapan Drain screw Compressed Air

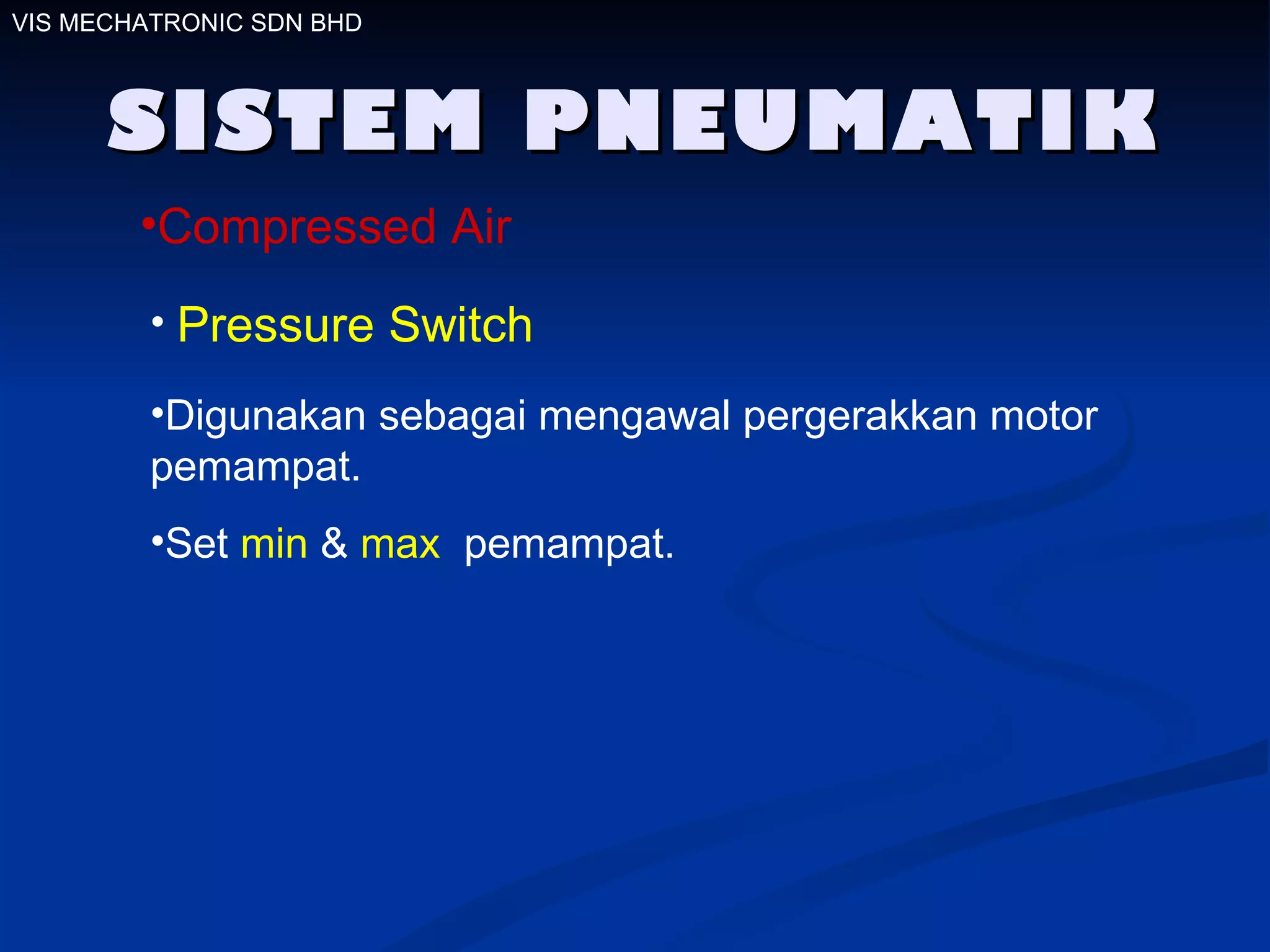

20. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Compressed Air Pressure Switch Digunakan sebagai mengawal pergerakkan motor pemampat. Set min & max pemampat.

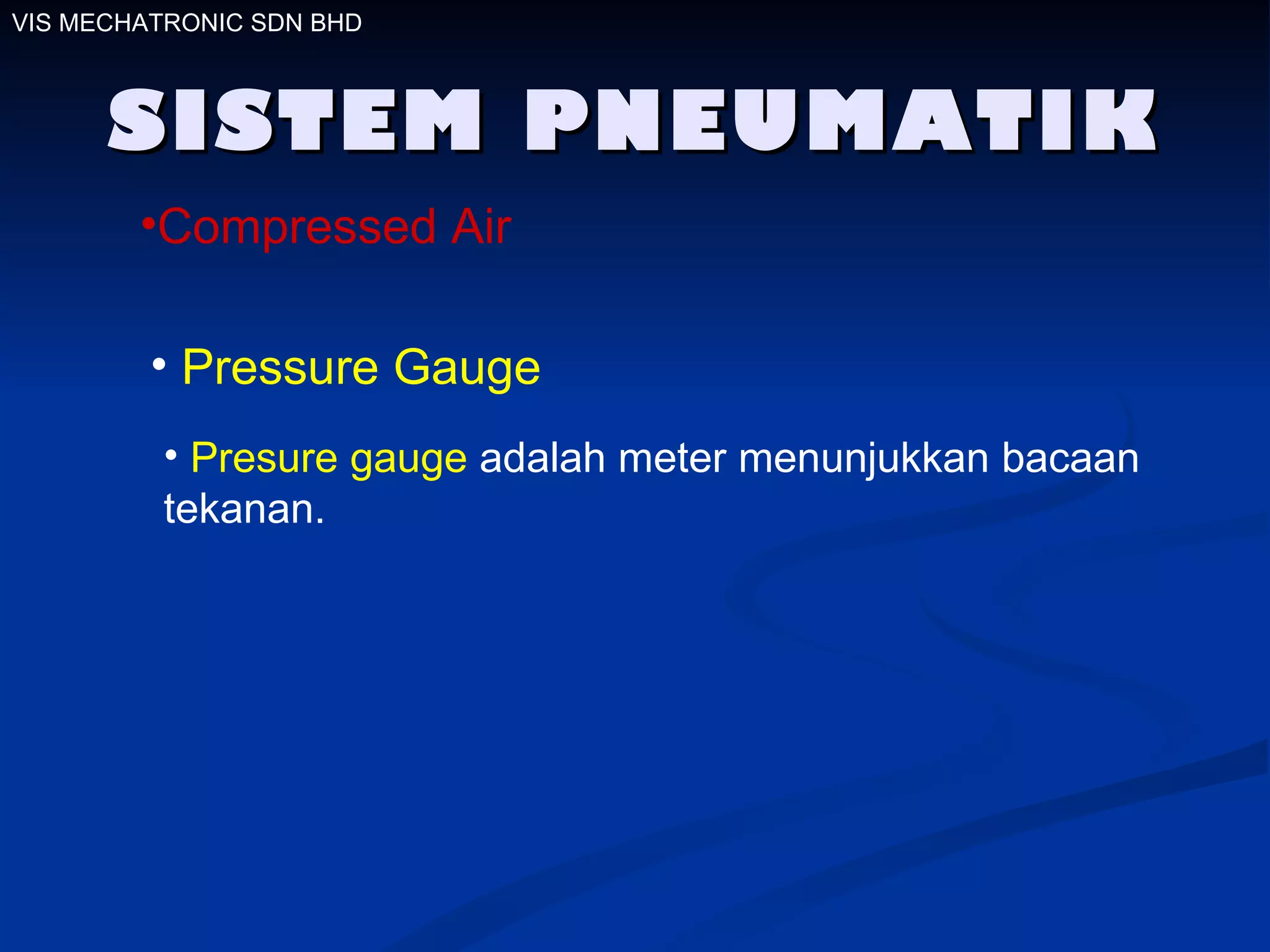

21. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Compressed Air Pressure Gauge Presure gauge adalah meter menunjukkan bacaan tekanan.

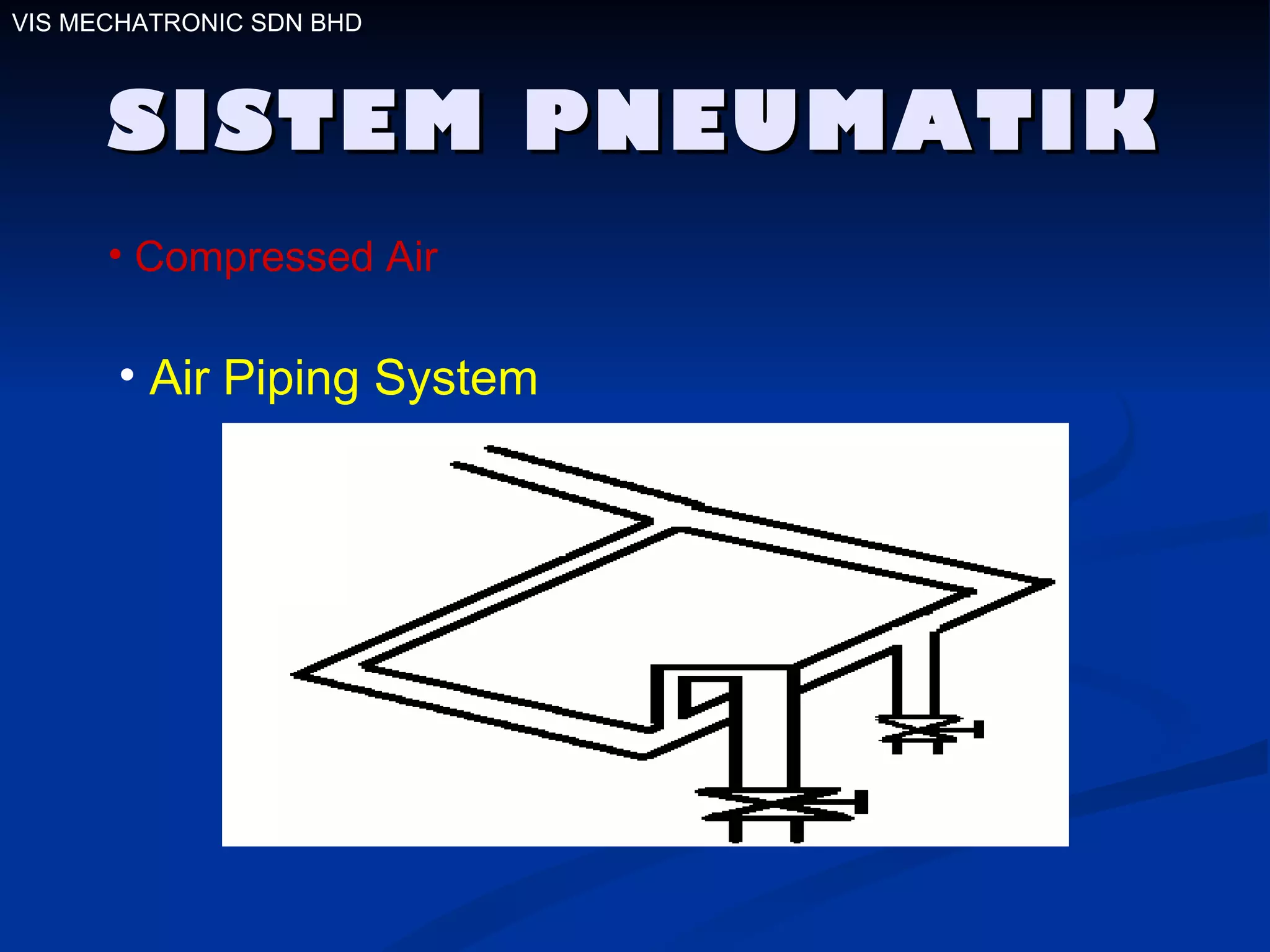

22. SISTEM PNEUMATIK Compressed Air Air Piping System VIS MECHATRONIC SDN BHD

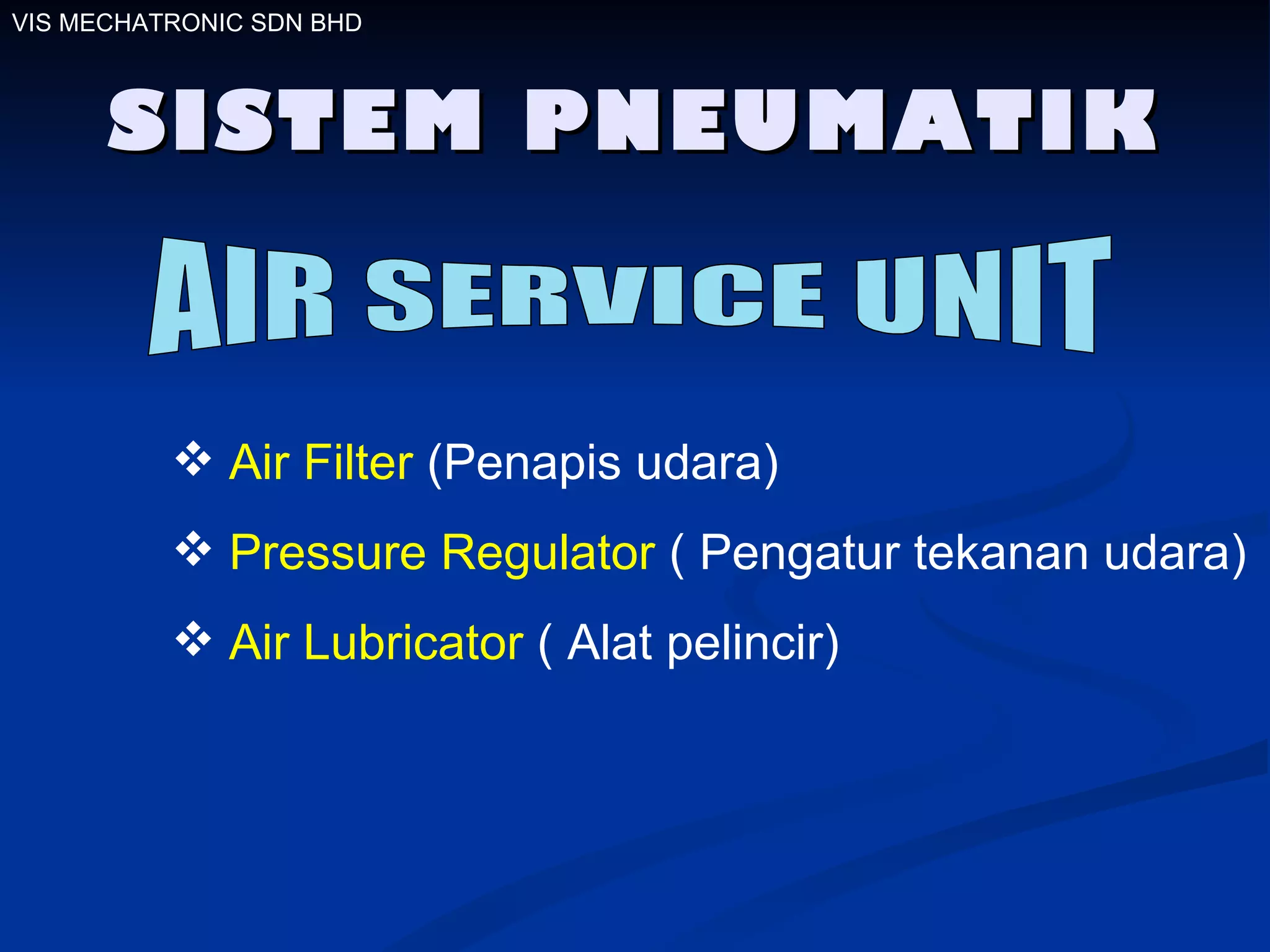

23. SISTEM PNEUMATIK Air Filter (Penapis udara) Pressure Regulator ( Pengatur tekanan udara) Air Lubricator ( Alat pelincir) VIS MECHATRONIC SDN BHD AIR SERVICE UNIT

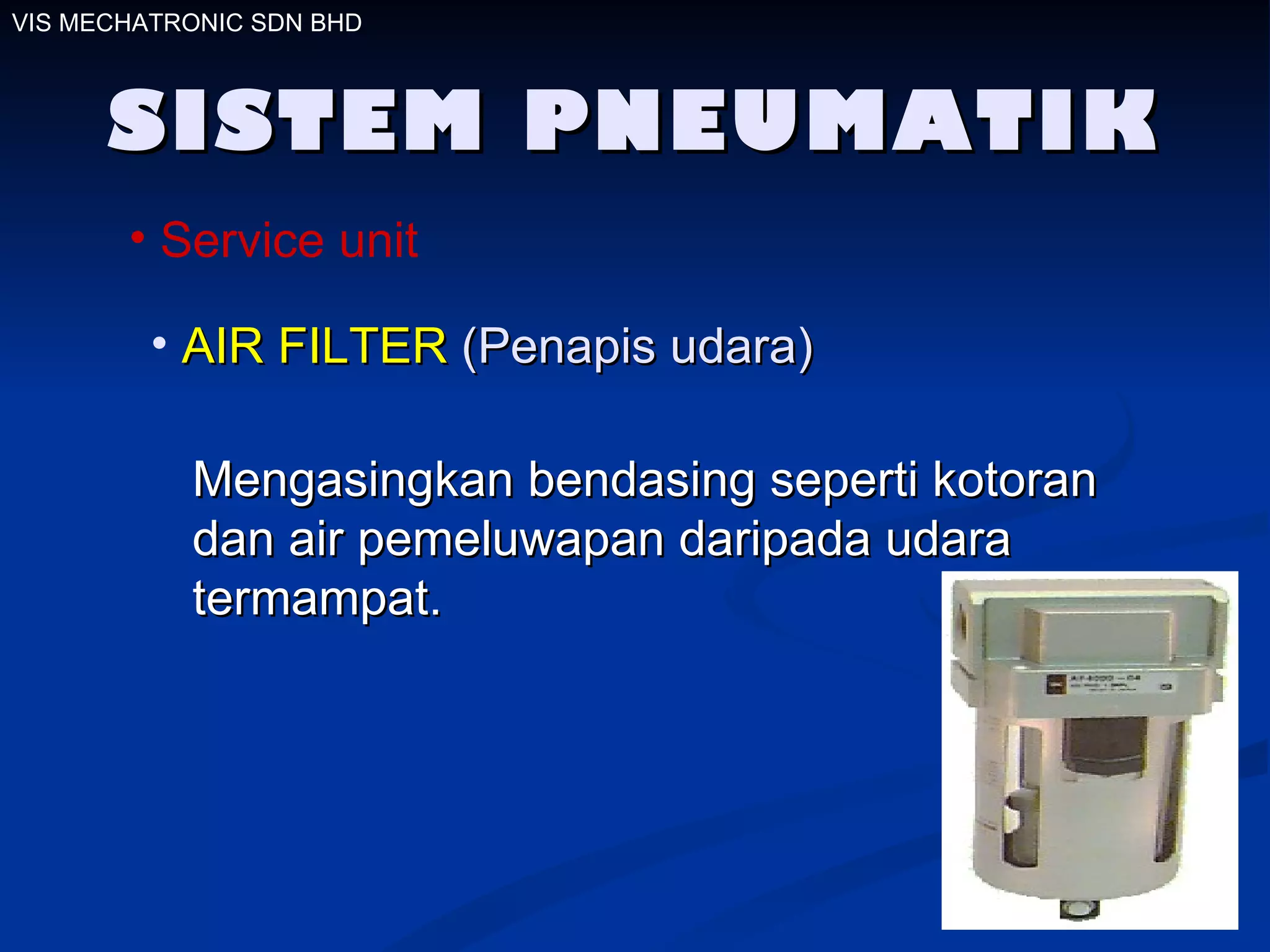

24. SISTEM PNEUMATIK Service unit AIR FILTER (Penapis udara) Mengasingkan bendasing seperti kotoran dan air pemeluwapan daripada udara termampat. VIS MECHATRONIC SDN BHD

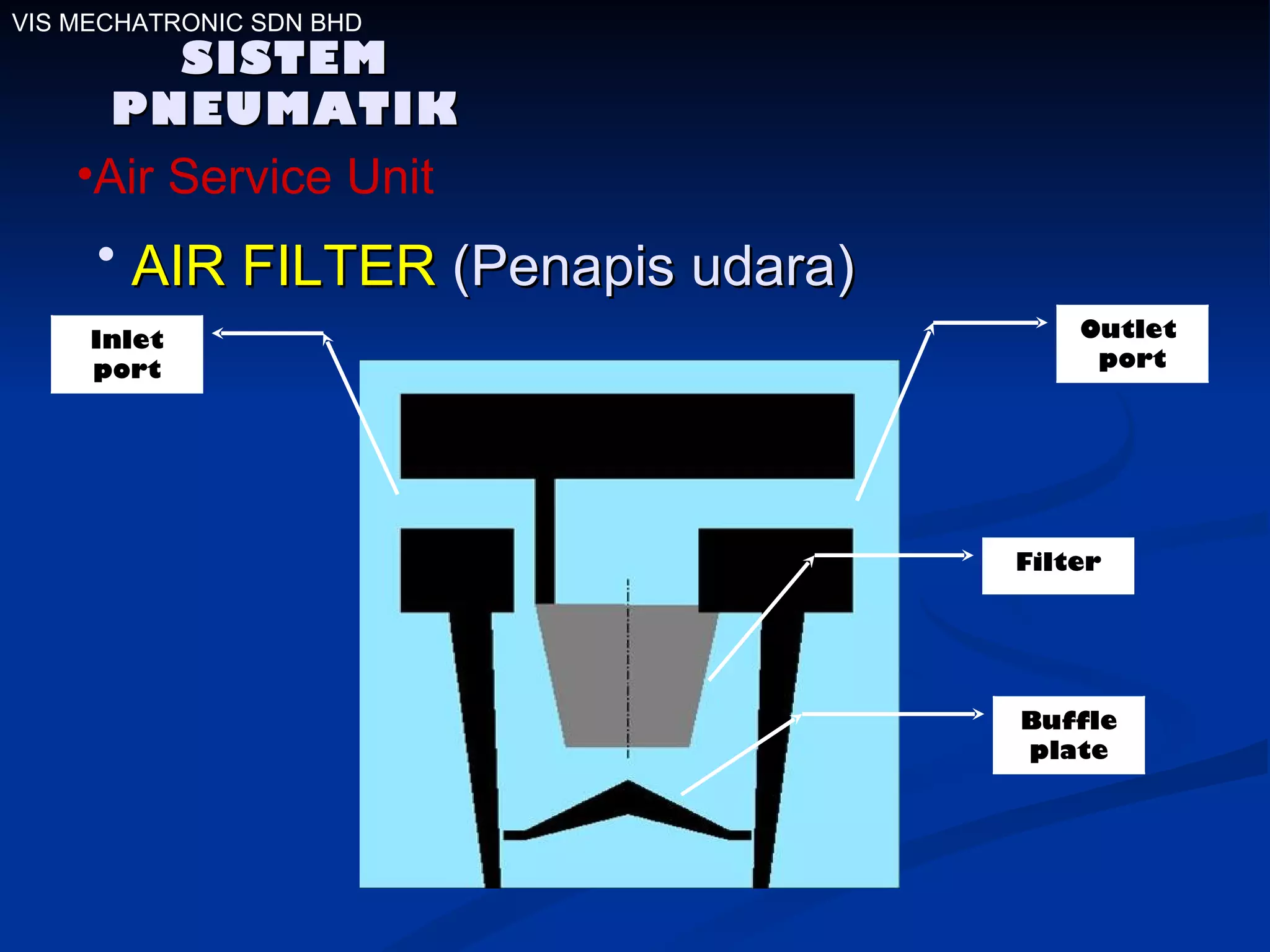

25. Air Service Unit AIR FILTER (Penapis udara) SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Outlet port Inlet port Filter Buffle plate

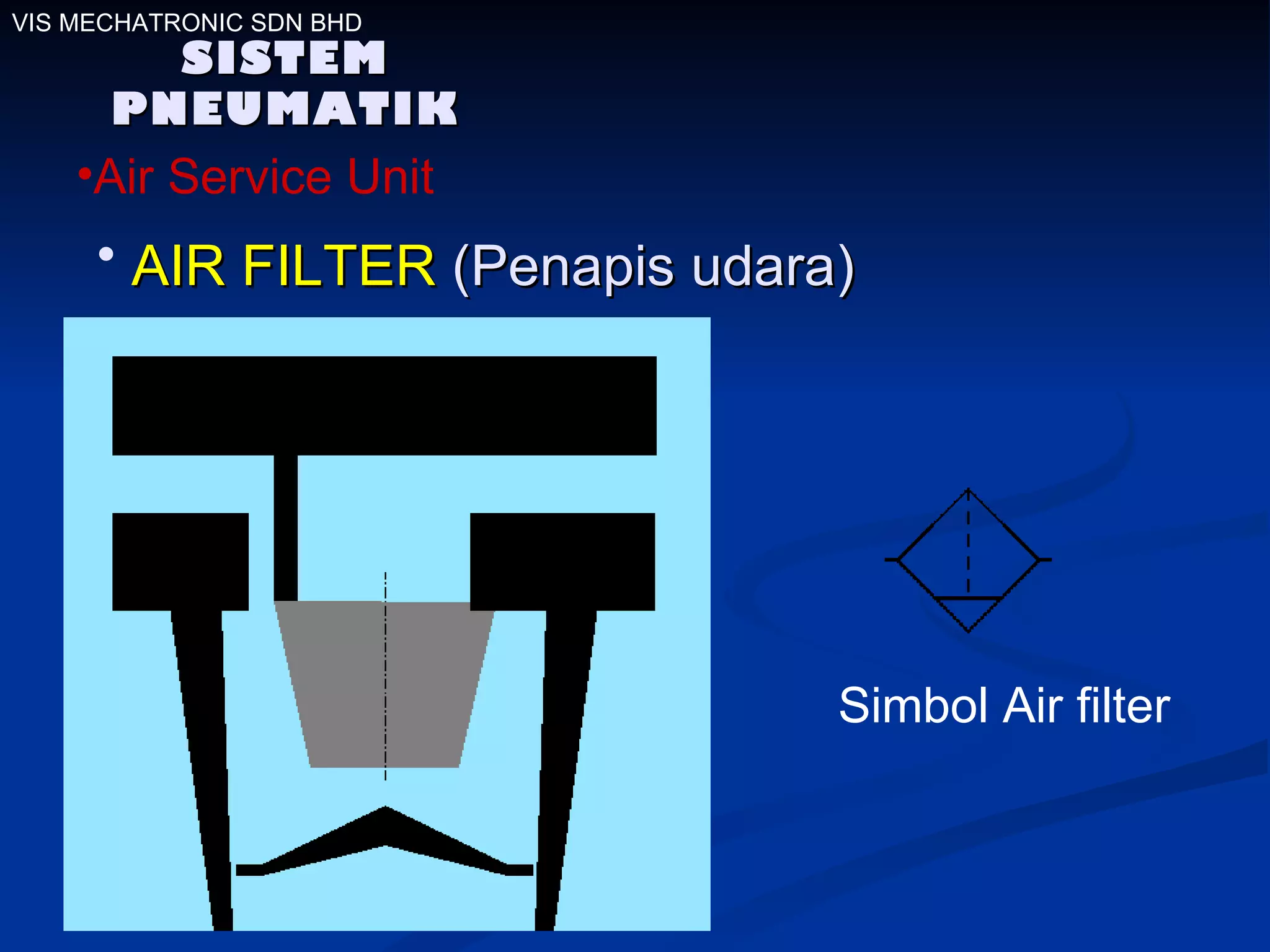

26. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Air Service Unit AIR FILTER (Penapis udara) Simbol Air filter

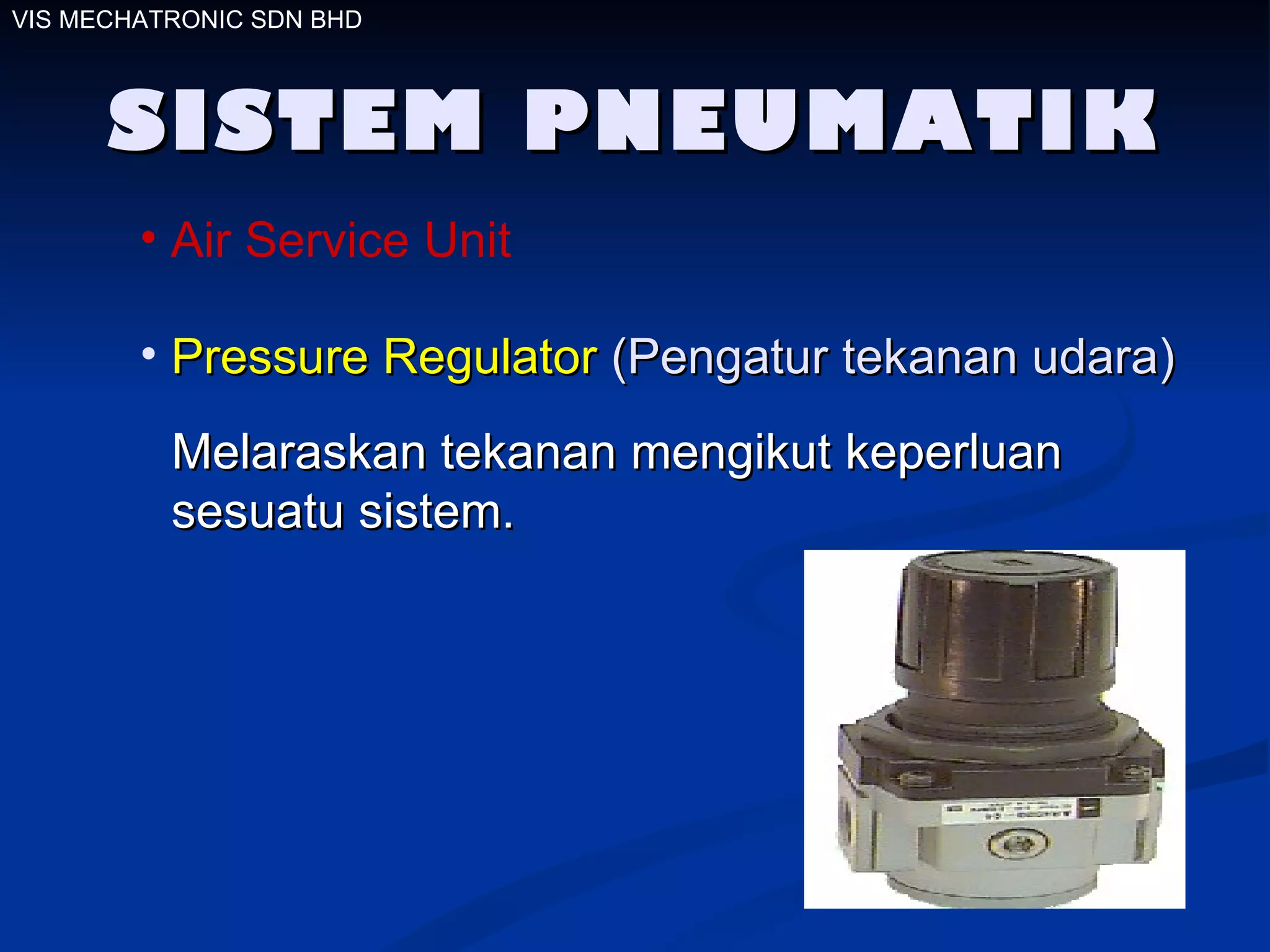

27. SISTEM PNEUMATIK Air Service Unit Pressure Regulator (Pengatur tekanan udara) Melaraskan tekanan mengikut keperluan sesuatu sistem. VIS MECHATRONIC SDN BHD

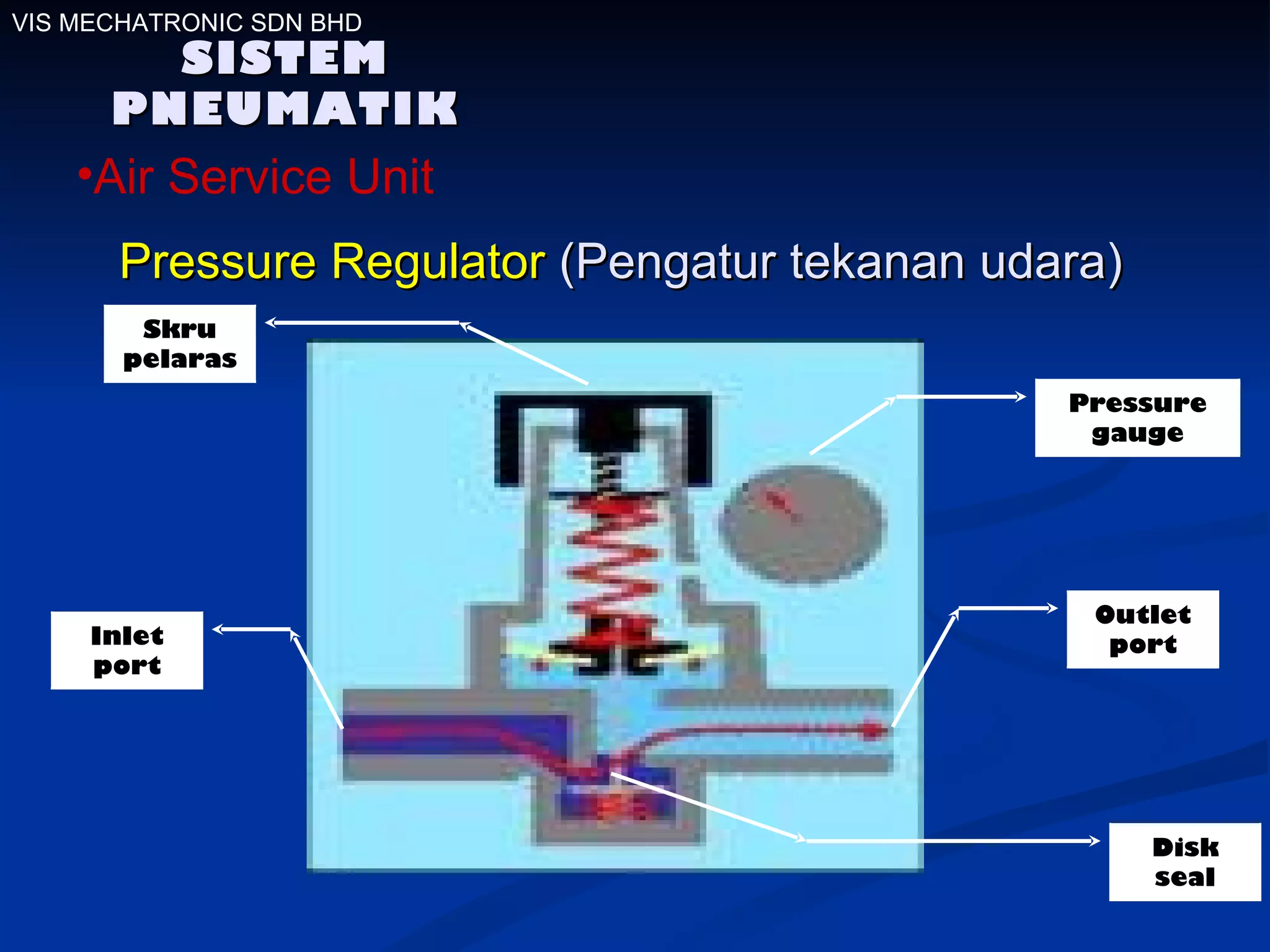

28. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Air Service Unit Pressure Regulator (Pengatur tekanan udara) Skru pelaras Inlet port Outlet port Disk seal Pressure gauge

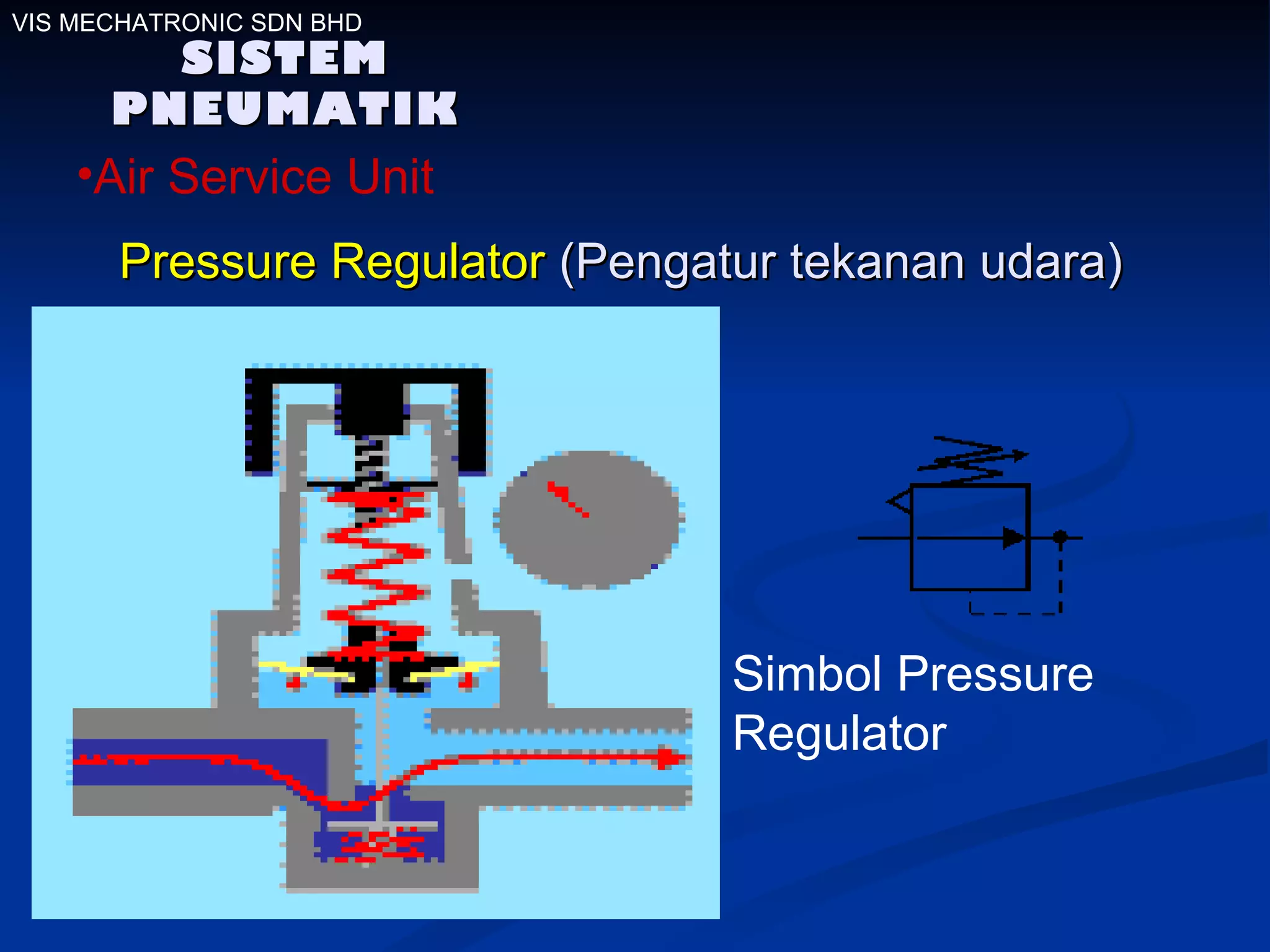

29. Simbol Pressure Regulator SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Air Service Unit Pressure Regulator (Pengatur tekanan udara)

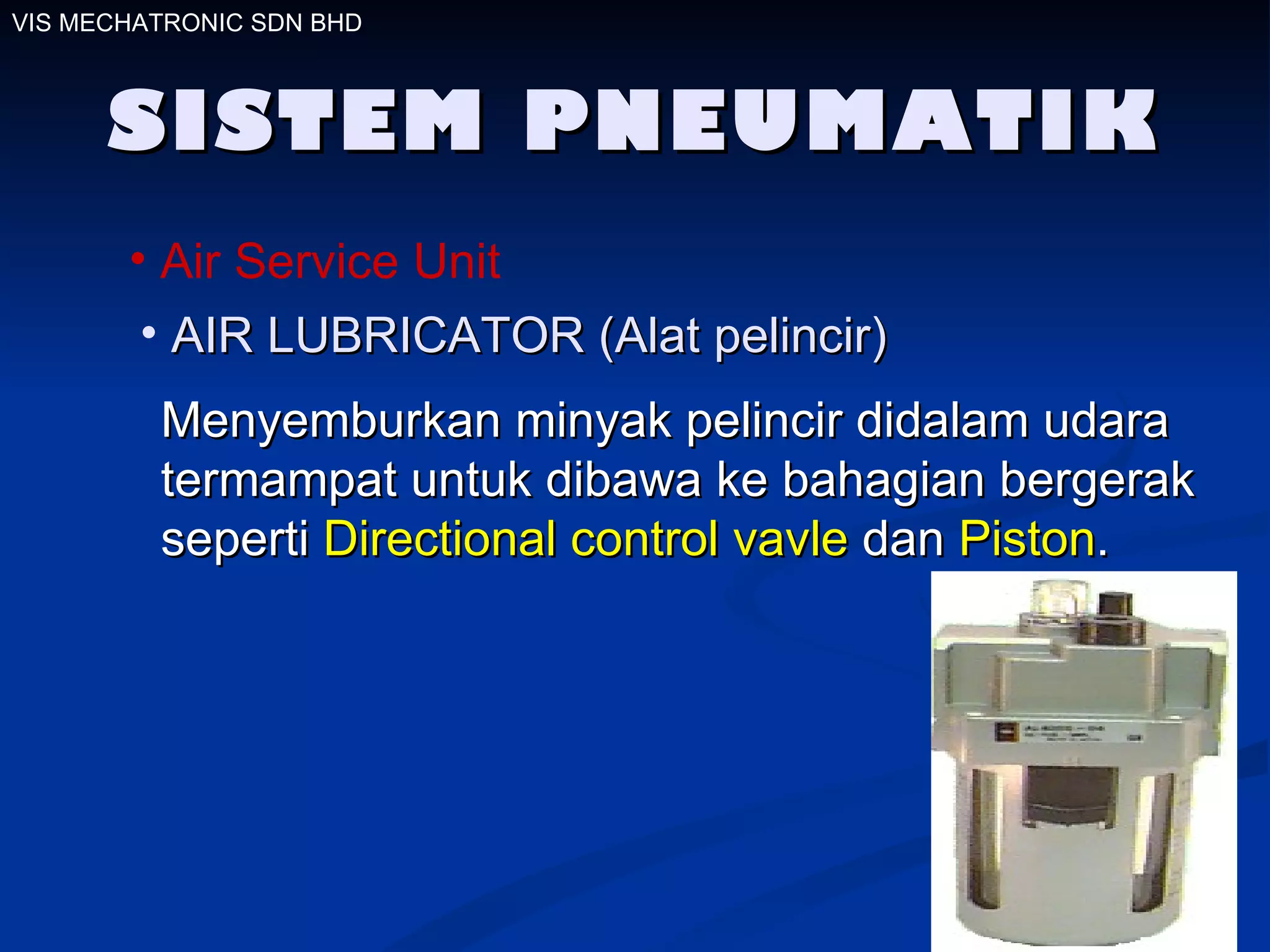

30. SISTEM PNEUMATIK Air Service Unit AIR LUBRICATOR (Alat pelincir) Menyemburkan minyak pelincir didalam udara termampat untuk dibawa ke bahagian bergerak seperti Directional control vavle dan Piston . VIS MECHATRONIC SDN BHD

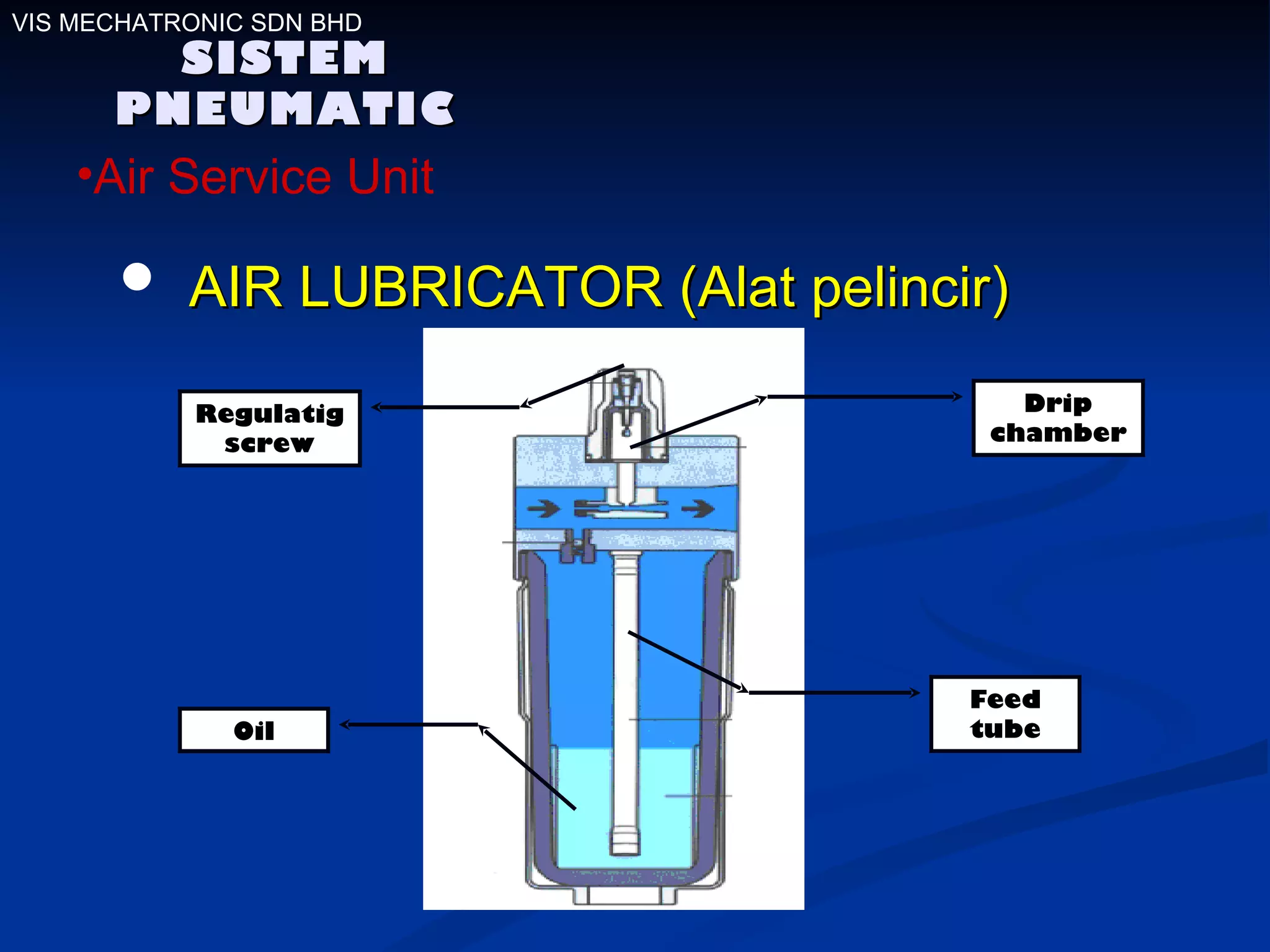

31. VIS MECHATRONIC SDN BHD SISTEM PNEUMATIC Air Service Unit AIR LUBRICATOR (Alat pelincir) Regulatig screw Drip chamber Feed tube Oil

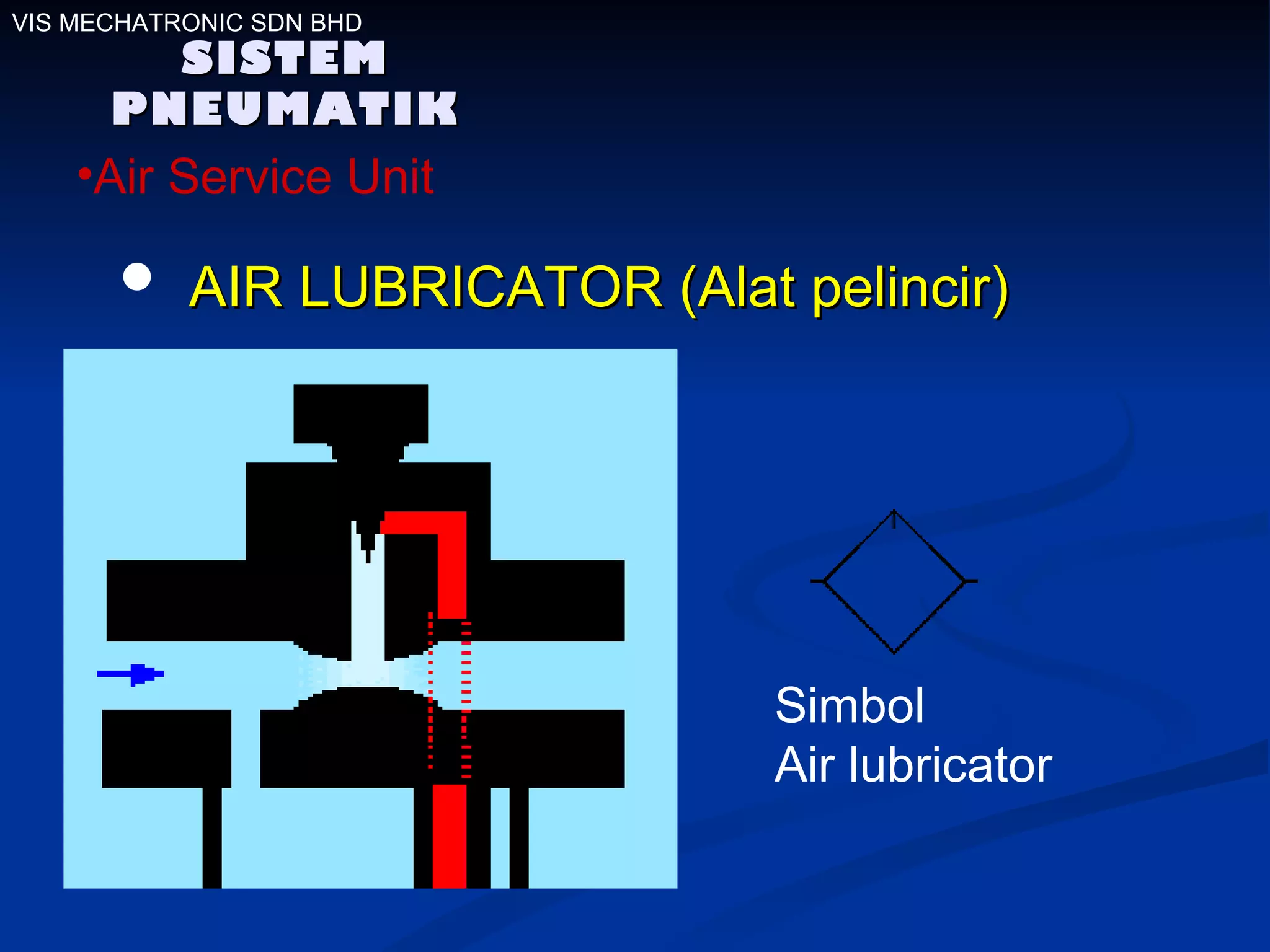

32. Simbol Air lubricator VIS MECHATRONIC SDN BHD SISTEM PNEUMATIK Air Service Unit AIR LUBRICATOR (Alat pelincir)

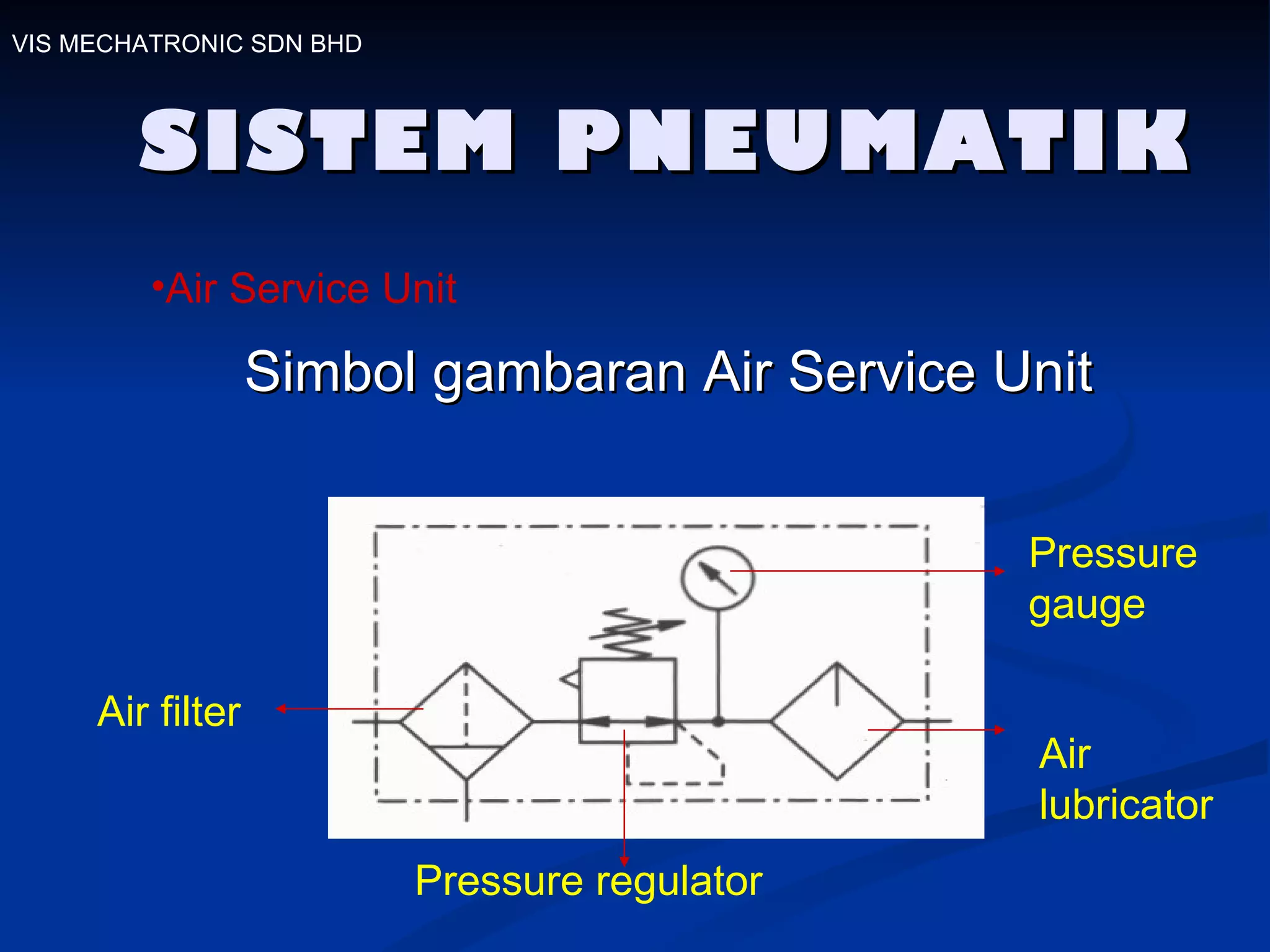

33. VIS MECHATRONIC SDN BHD SISTEM PNEUMATIK Air Service Unit Simbol gambaran Air Service Unit Air filter Pressure regulator Air lubricator Pressure gauge

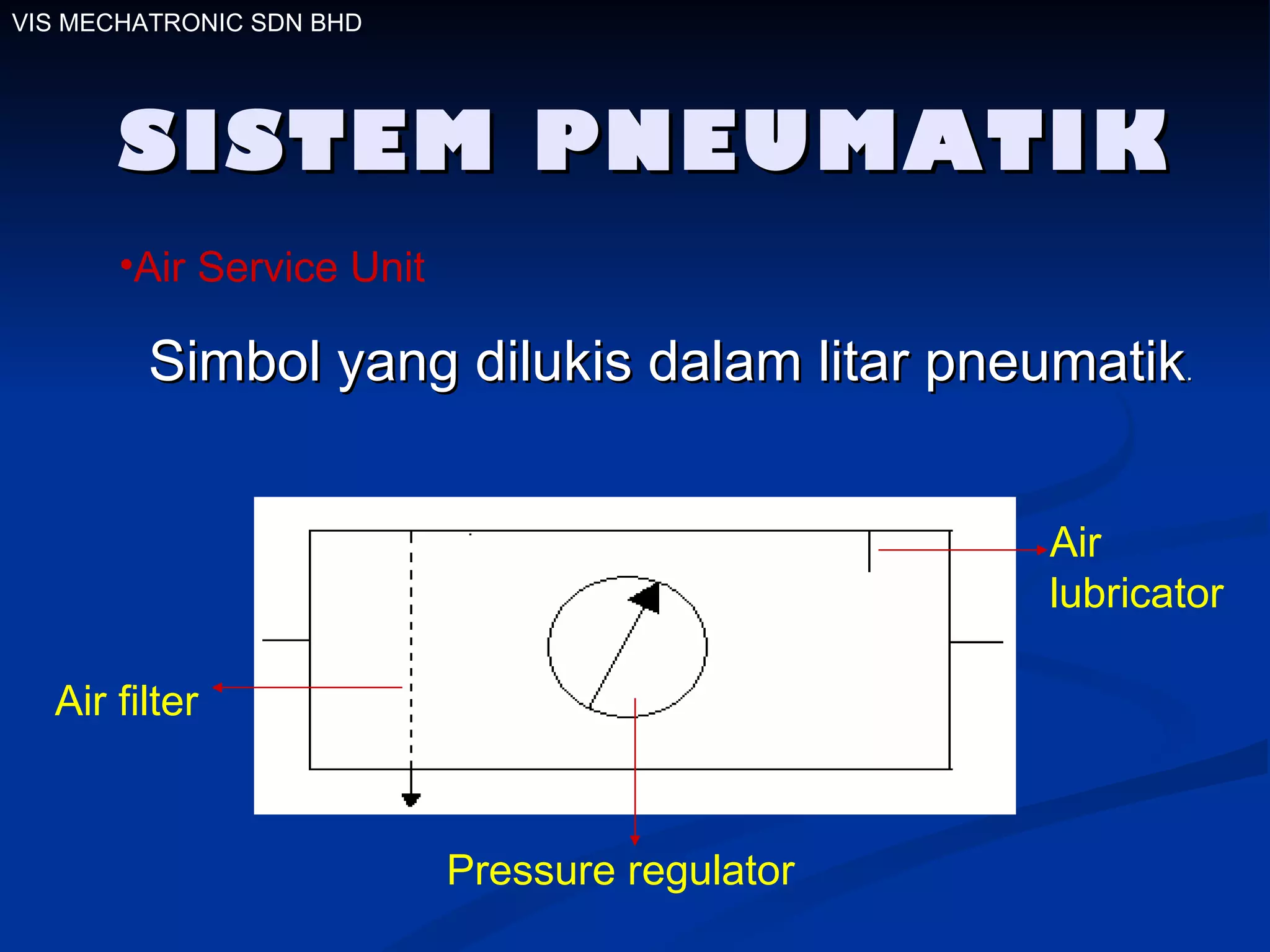

34. VIS MECHATRONIC SDN BHD SISTEM PNEUMATIK Air Service Unit Simbol yang dilukis dalam litar pneumatik . Air filter Pressure regulator Air lubricator

35. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD ACTUATOR

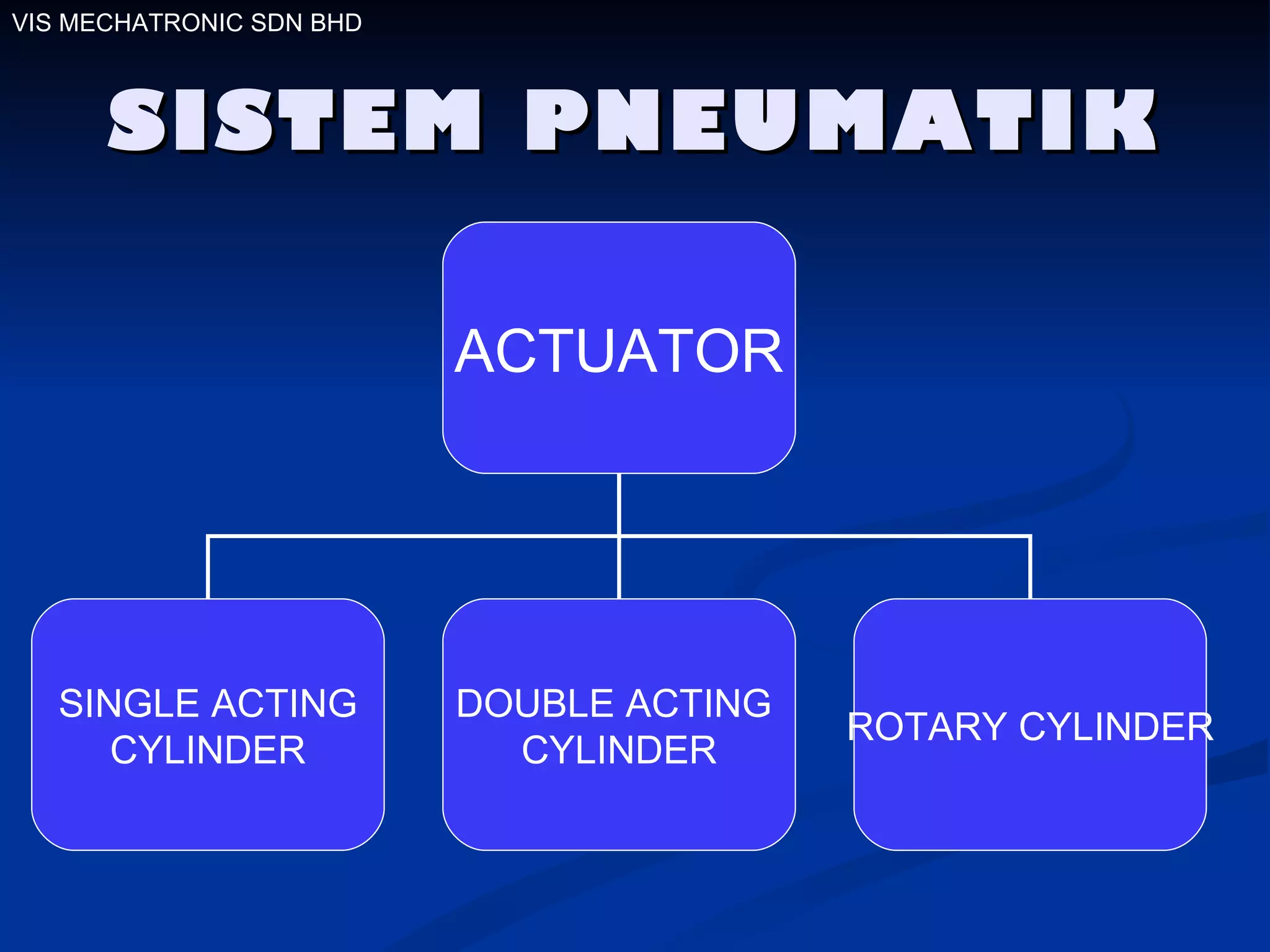

36. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD ACTUATOR SINGLE ACTING CYLINDER DOUBLE ACTING CYLINDER ROTARY CYLINDER

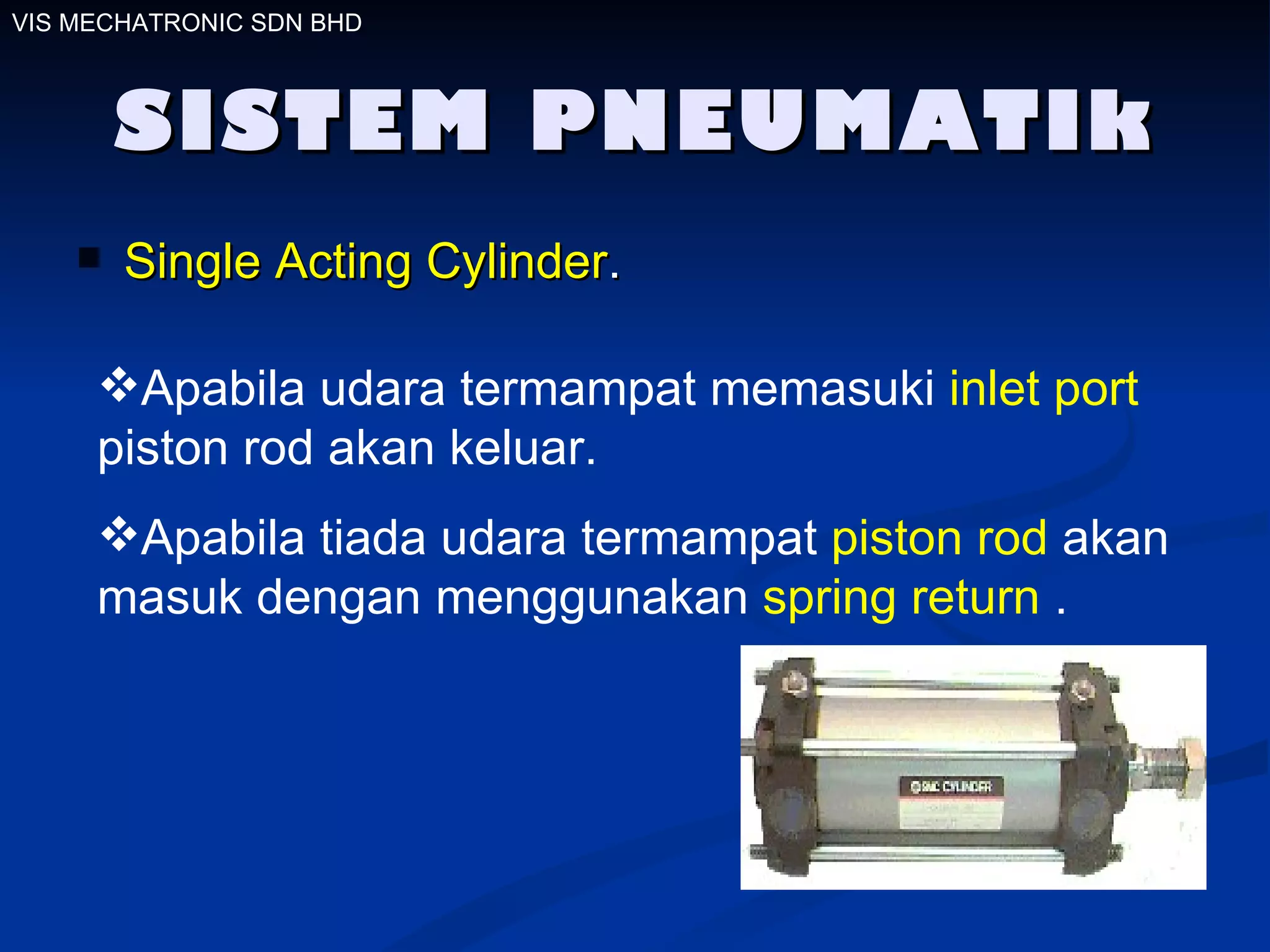

37. SISTEM PNEUMATIk Single Acting Cylinder . Apabila udara termampat memasuki inlet port piston rod akan keluar. Apabila tiada udara termampat piston rod akan masuk dengan menggunakan spring return . VIS MECHATRONIC SDN BHD

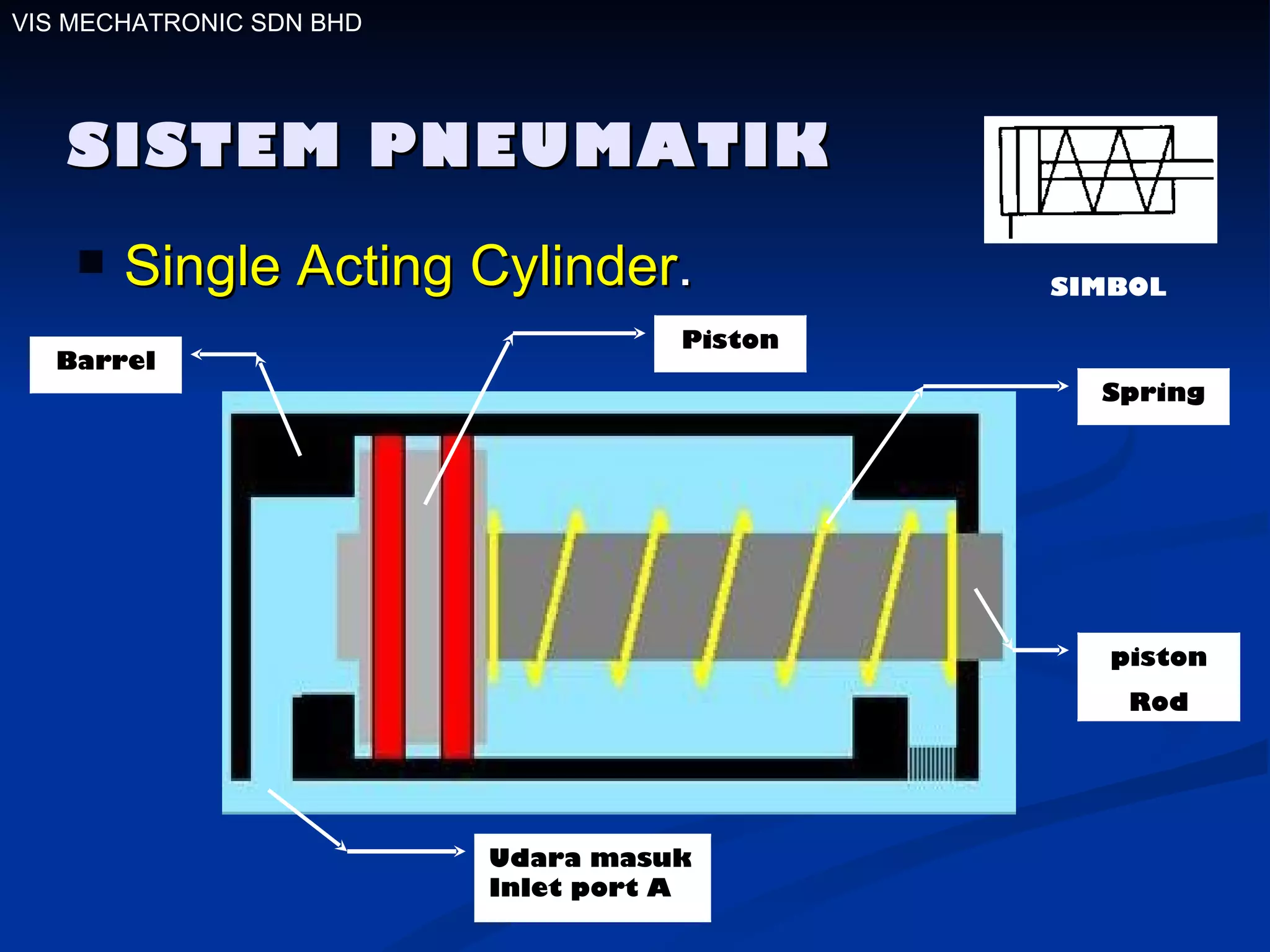

38. Single Acting Cylinder . SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Barrel Piston Spring piston Rod Udara masuk Inlet port A SIMBOL

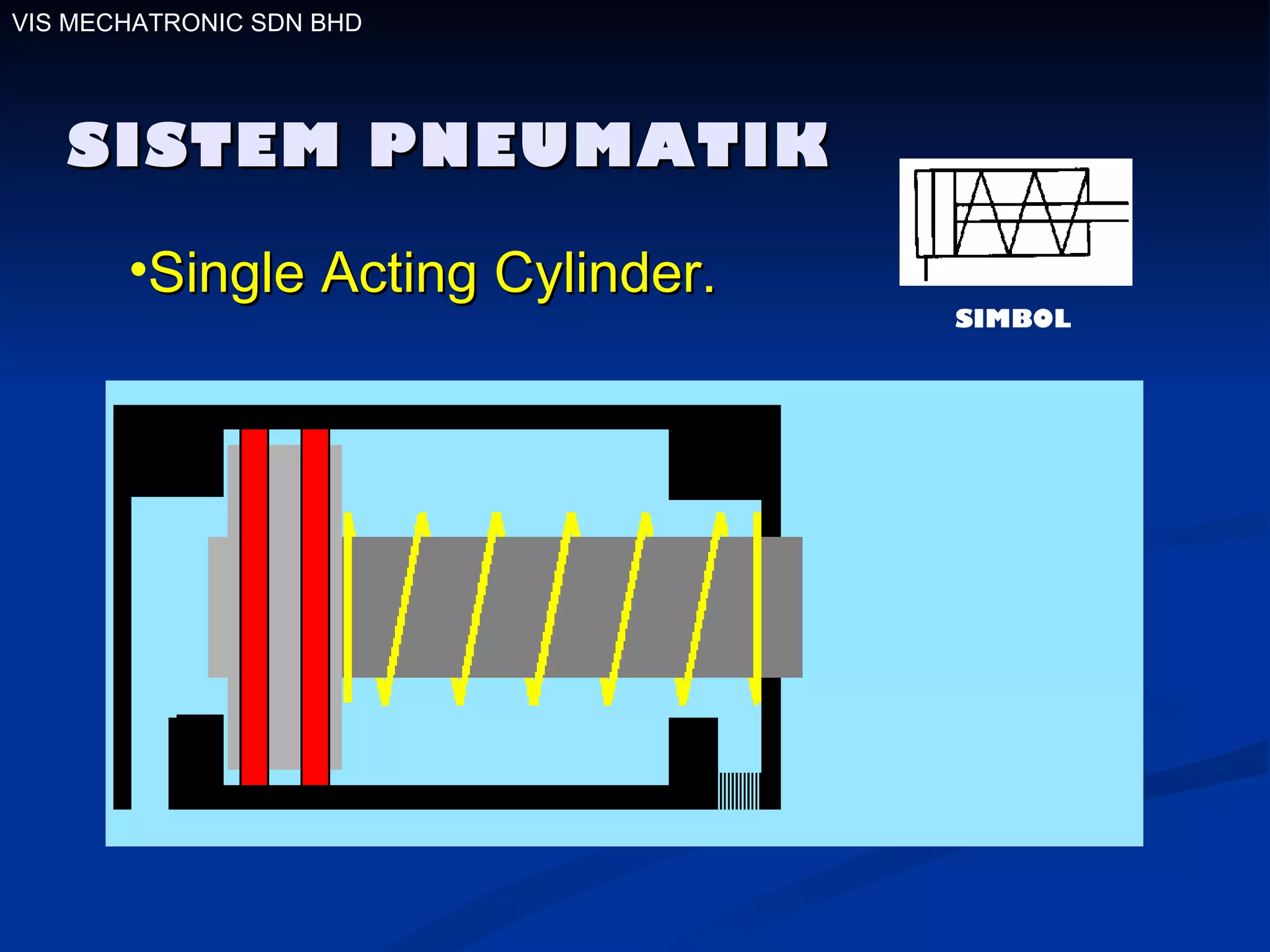

39. SISTEM PNEUMATIK Single Acting Cylinder. VIS MECHATRONIC SDN BHD SIMBOL

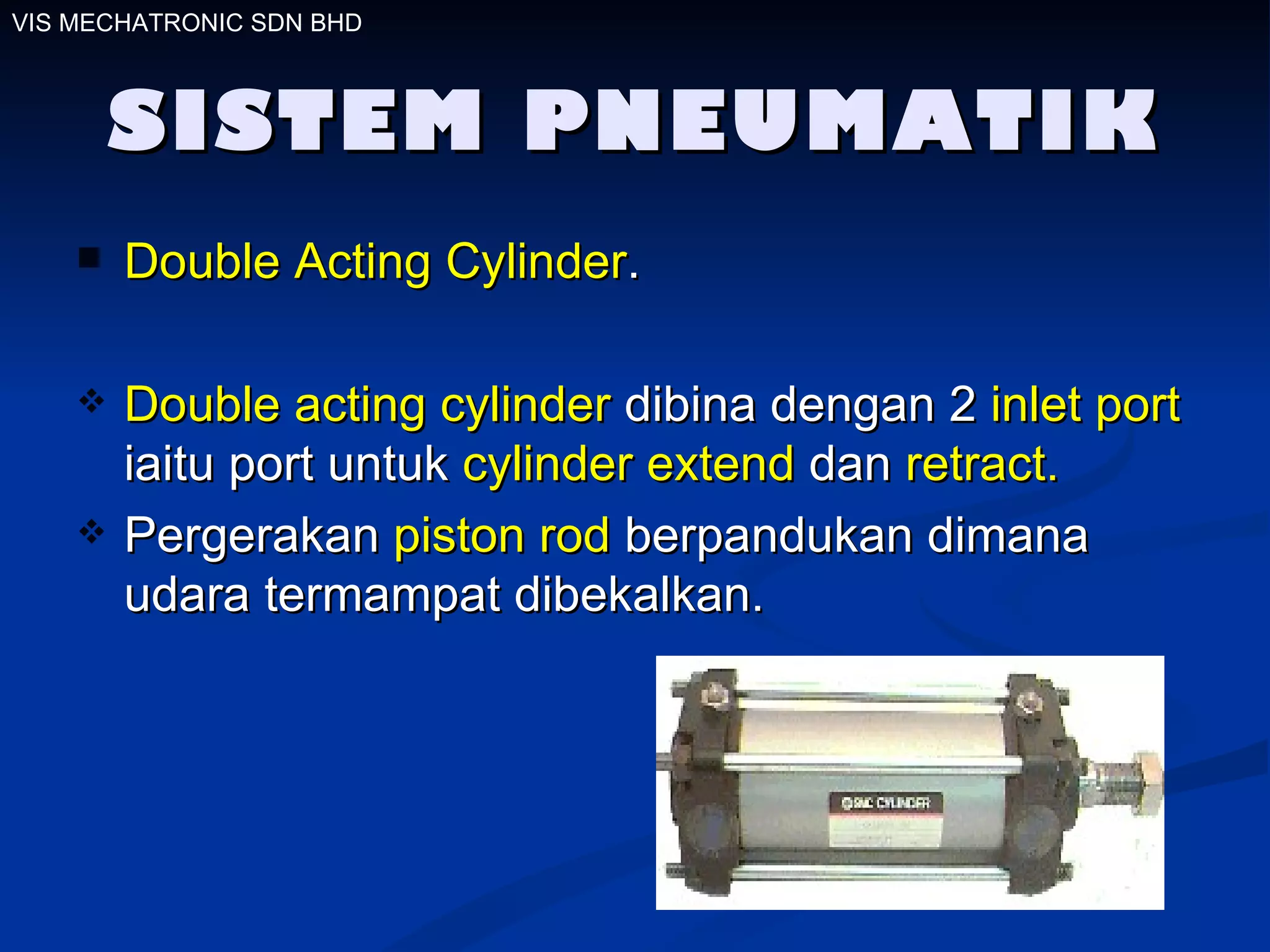

40. SISTEM PNEUMATIK Double Acting Cylinder . Double acting cylinder dibina dengan 2 inlet port iaitu port untuk cylinder extend dan retract. Pergerakan piston rod berpandukan dimana udara termampat dibekalkan. VIS MECHATRONIC SDN BHD

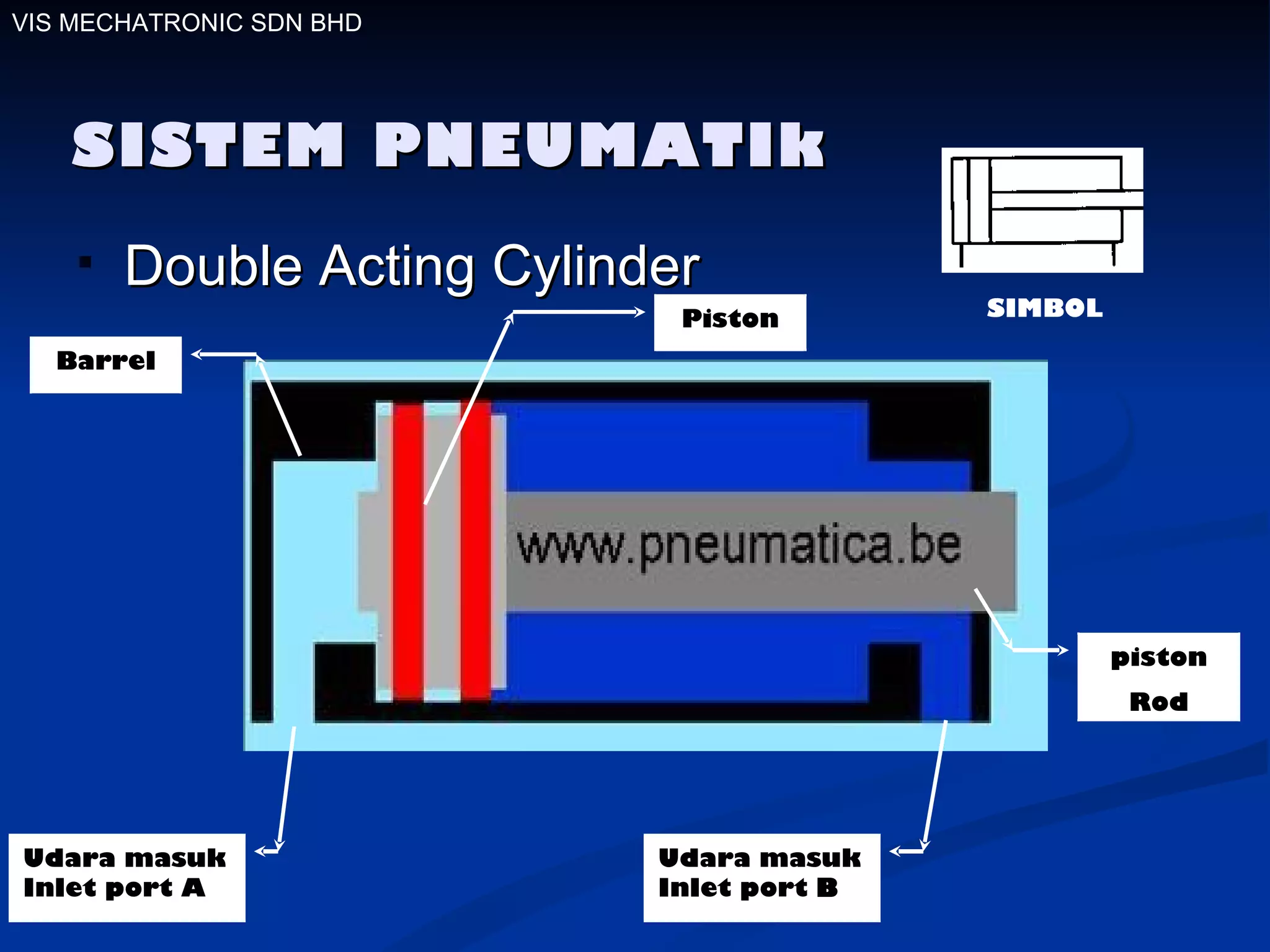

41. Double Acting Cylinder SISTEM PNEUMATIk VIS MECHATRONIC SDN BHD Barrel Piston piston Rod Udara masuk Inlet port A Udara masuk Inlet port B SIMBOL

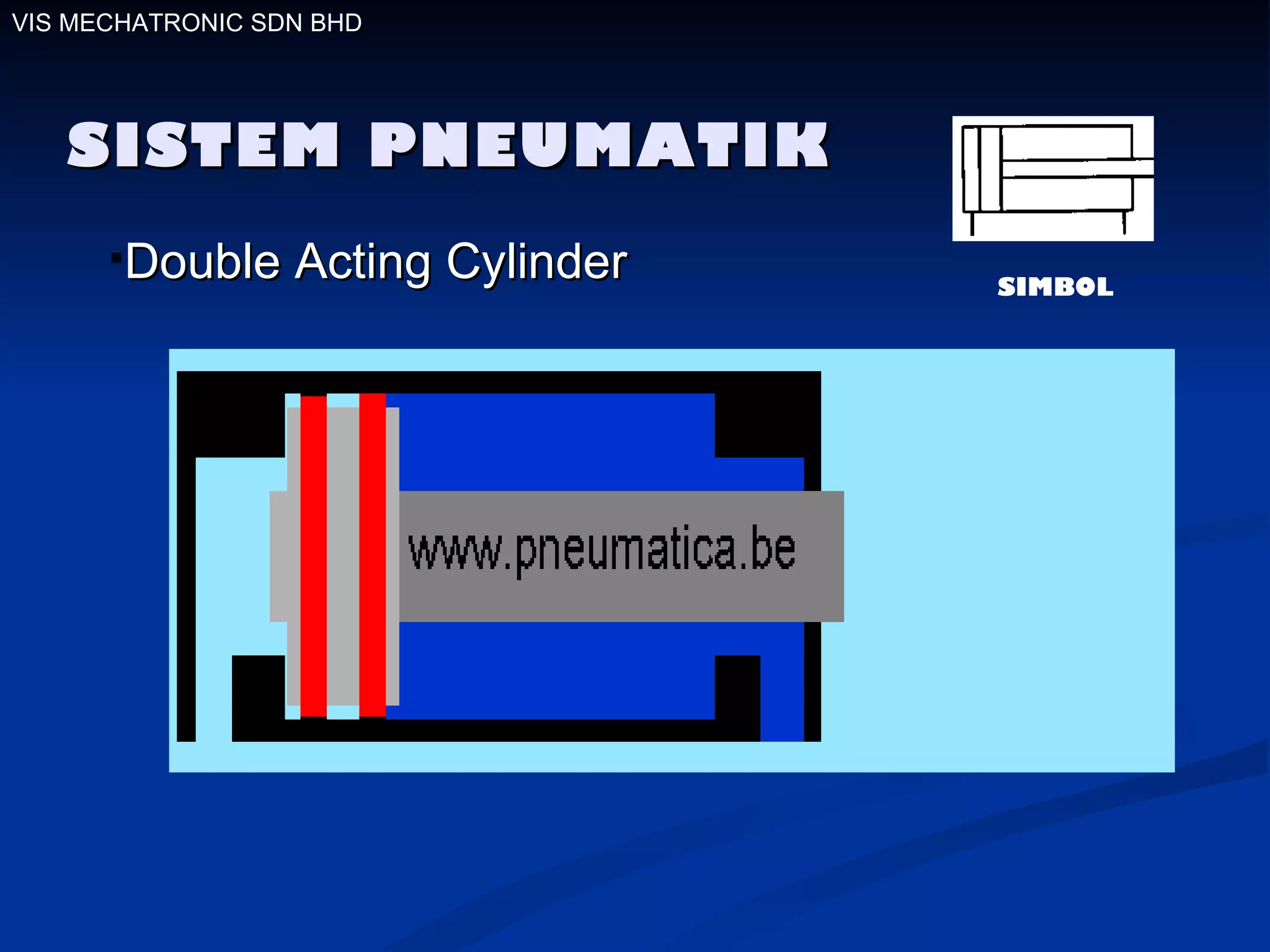

42. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Double Acting Cylinder SIMBOL

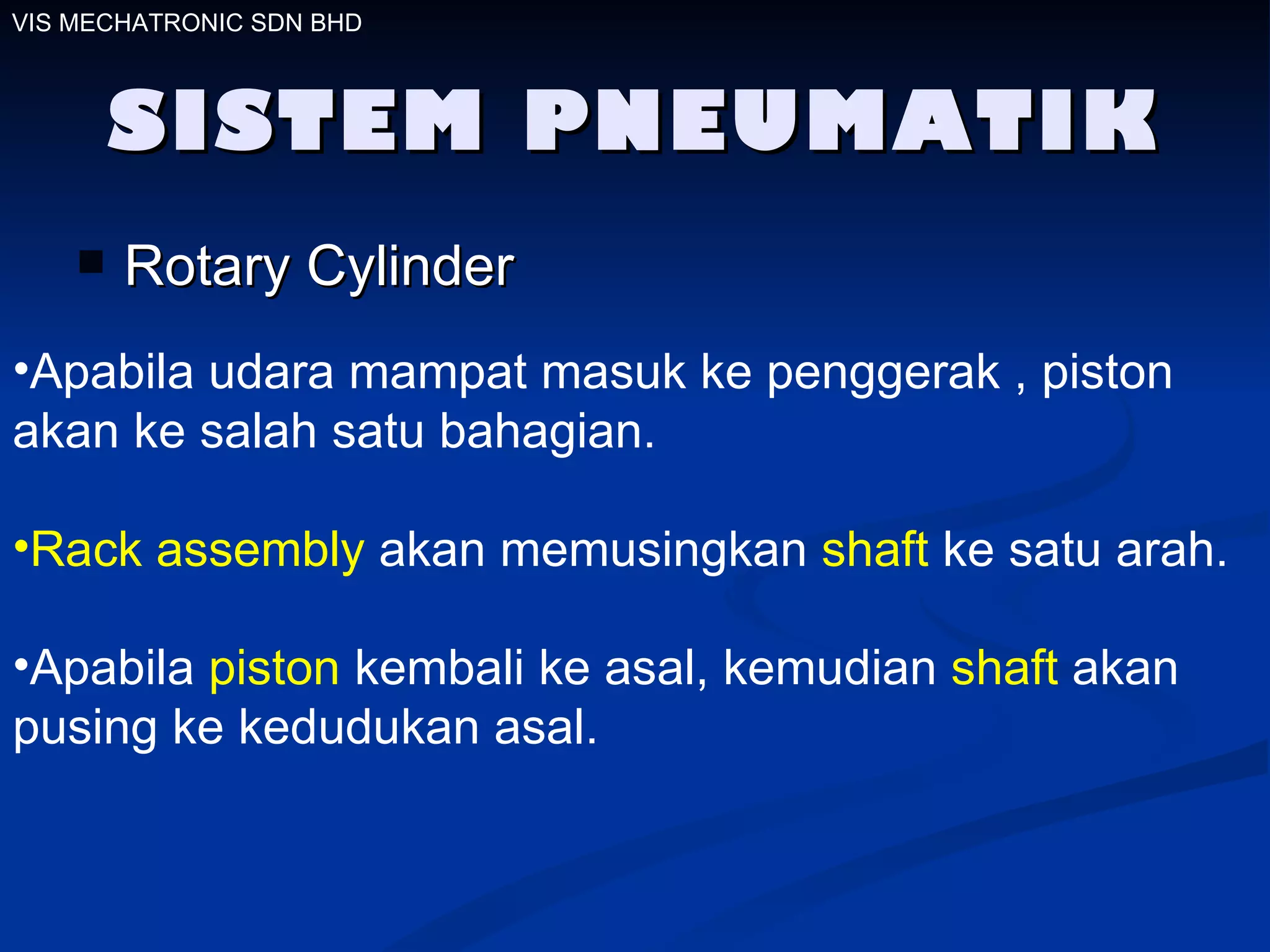

43. SISTEM PNEUMATIK Rotary Cylinder Apabila udara mampat masuk ke penggerak , piston akan ke salah satu bahagian. Rack assembly akan memusingkan shaft ke satu arah. Apabila piston kembali ke asal, kemudian shaft akan pusing ke kedudukan asal. VIS MECHATRONIC SDN BHD

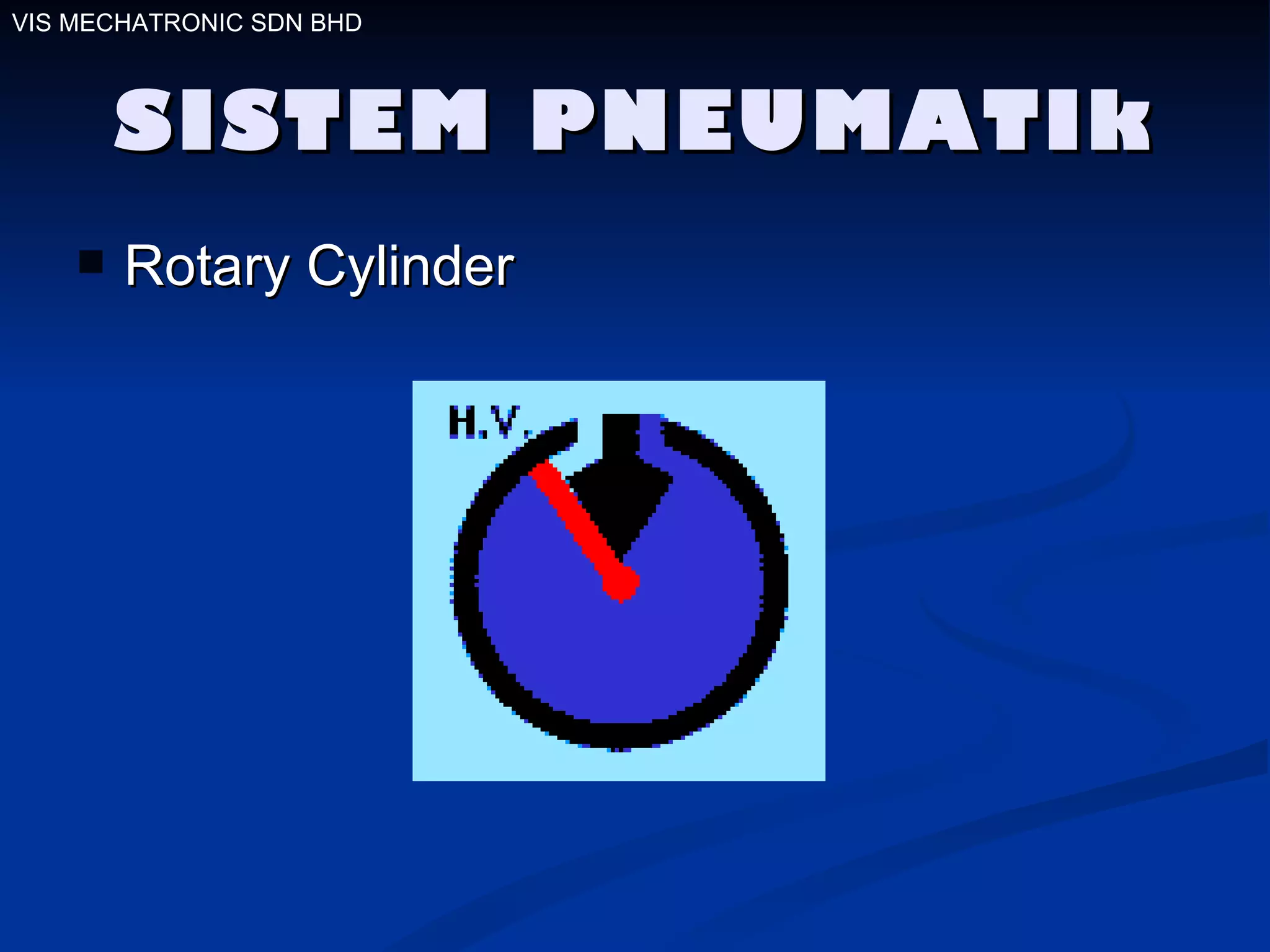

44. SISTEM PNEUMATIk Rotary Cylinder VIS MECHATRONIC SDN BHD

45. SISTEM PNEUMATIk VIS MECHATRONIC SDN BHD DIRECTIONAL CONTROL VALVE (INJAP KAWALAN BERARAH)

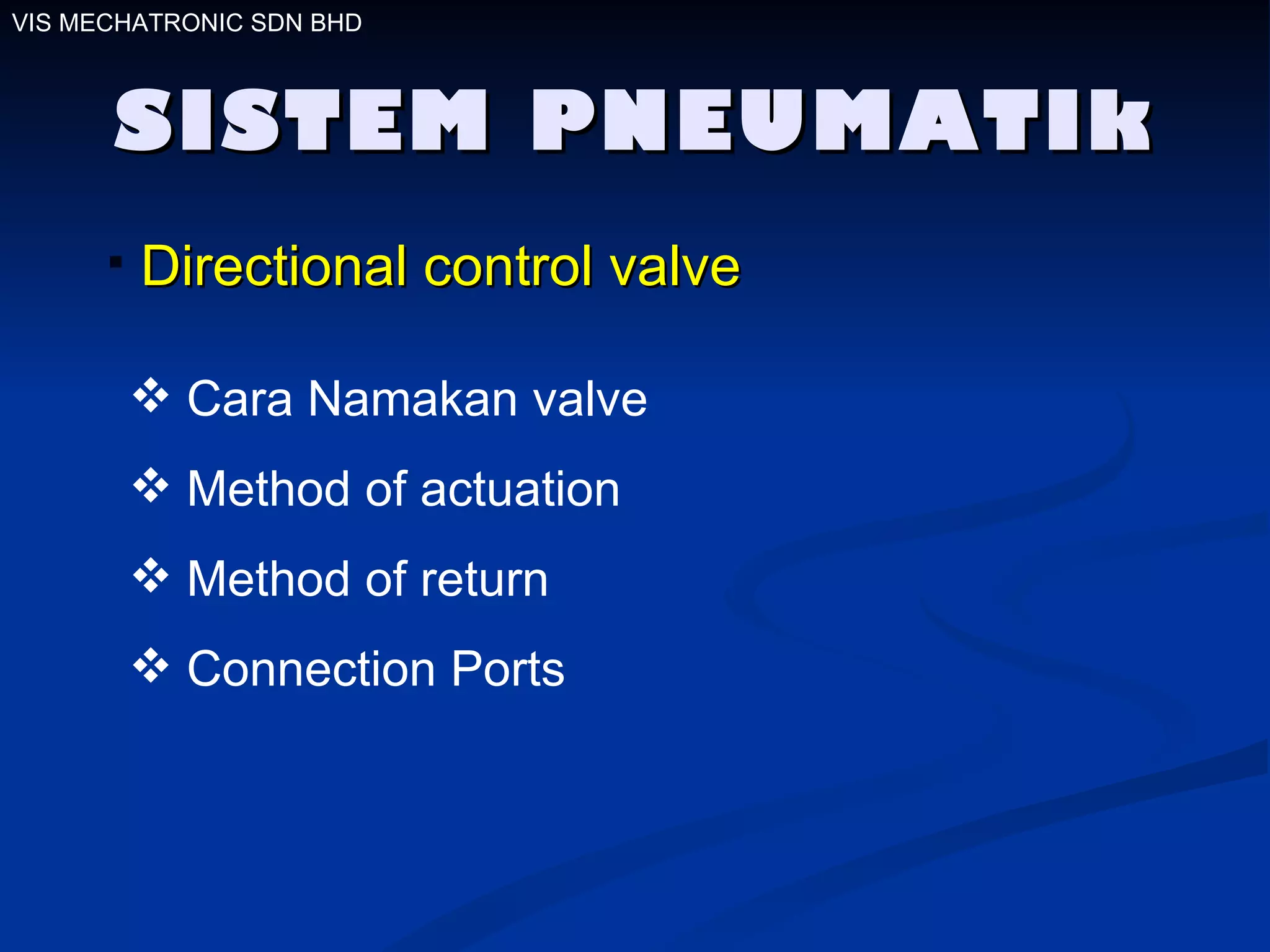

46. SISTEM PNEUMATIk VIS MECHATRONIC SDN BHD Directional control valve Cara Namakan valve Method of actuation Method of return Connection Ports

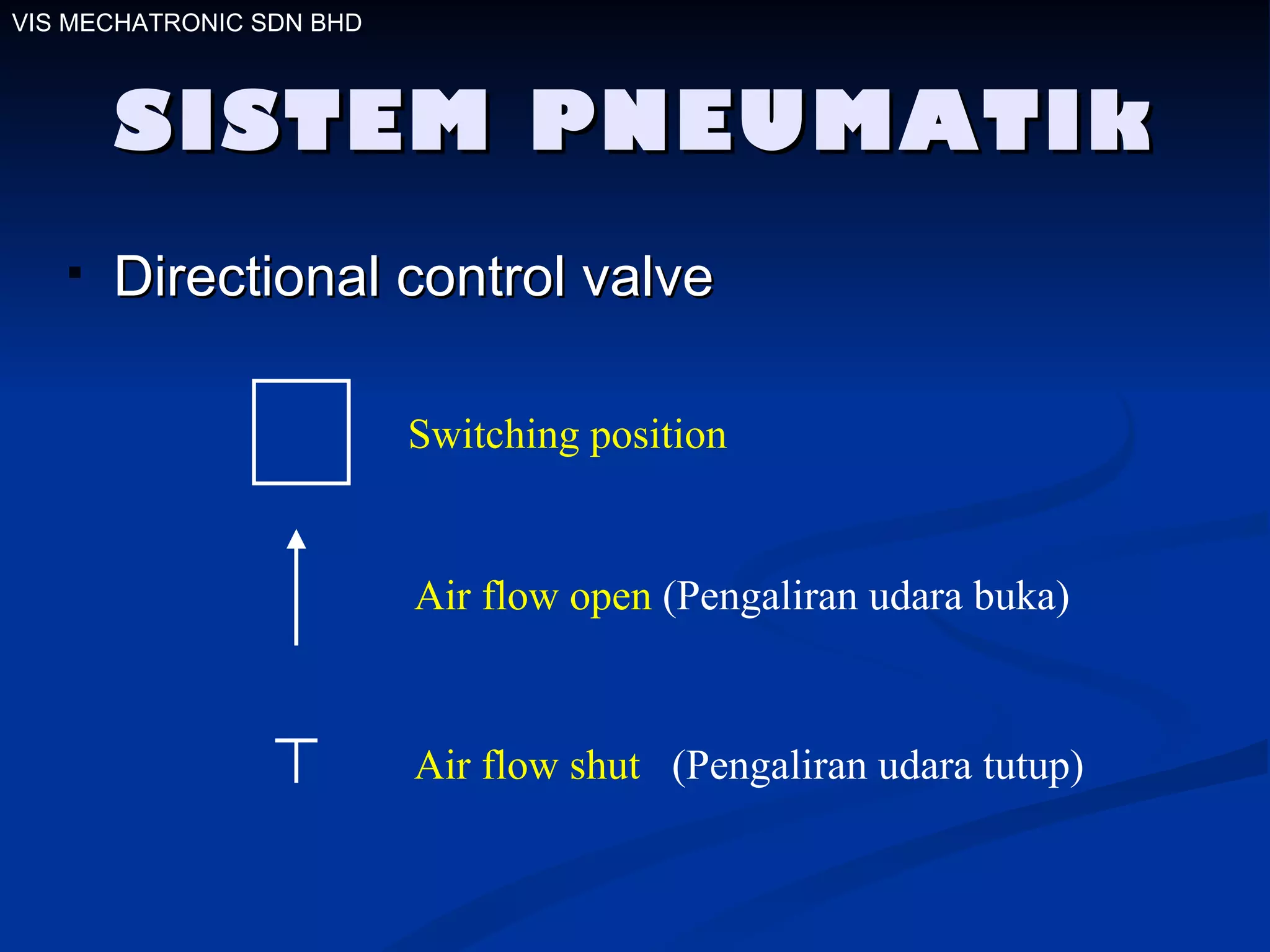

47. SISTEM PNEUMATIk Directional control valve VIS MECHATRONIC SDN BHD Air flow open (Pengaliran udara buka) Air flow shut (Pengaliran udara tutup) Switching position

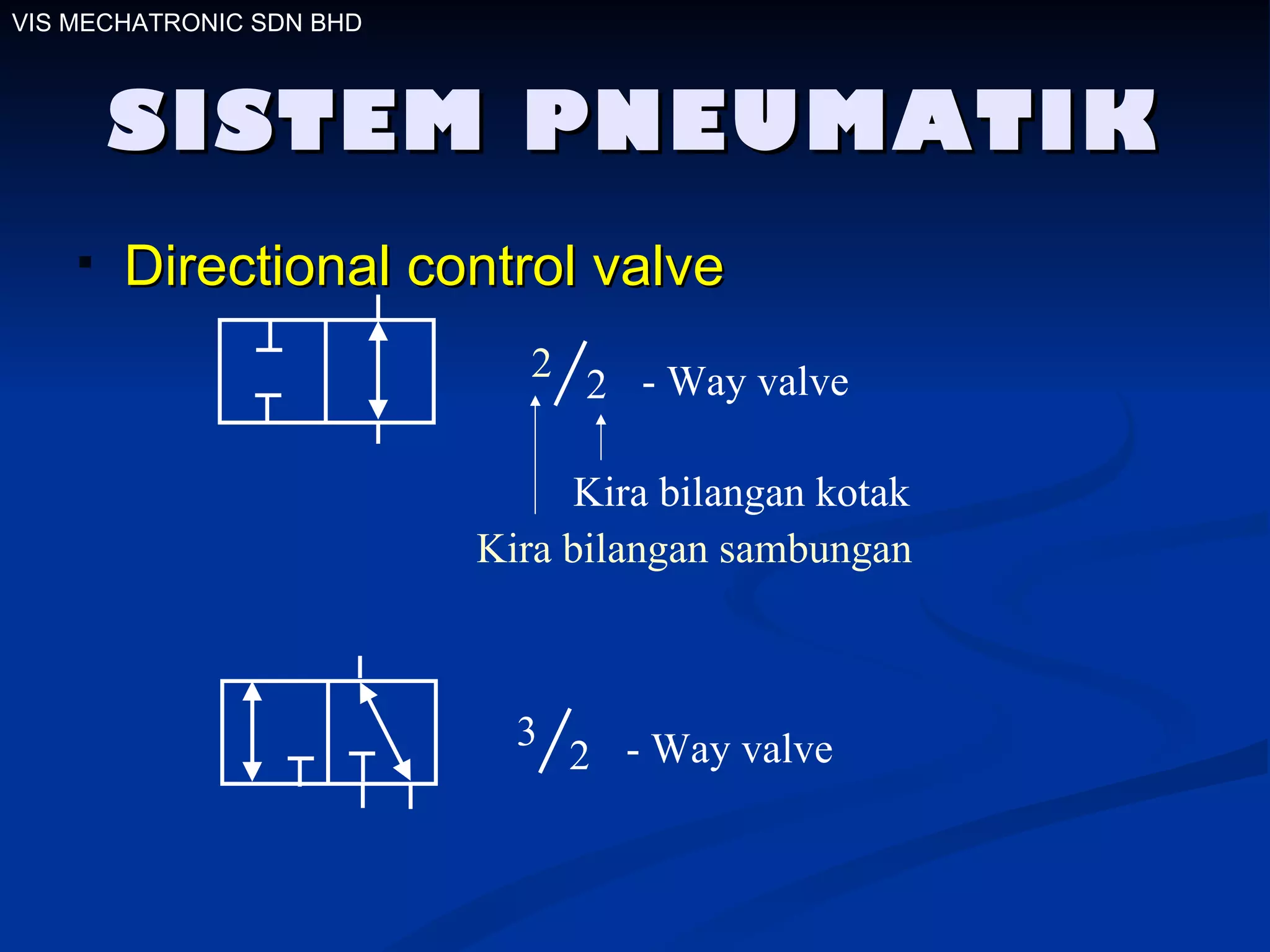

48. SISTEM PNEUMATIK Directional control valve 2 2 3 2 VIS MECHATRONIC SDN BHD - Way valve Kira bilangan sambungan Kira bilangan kotak - Way valve

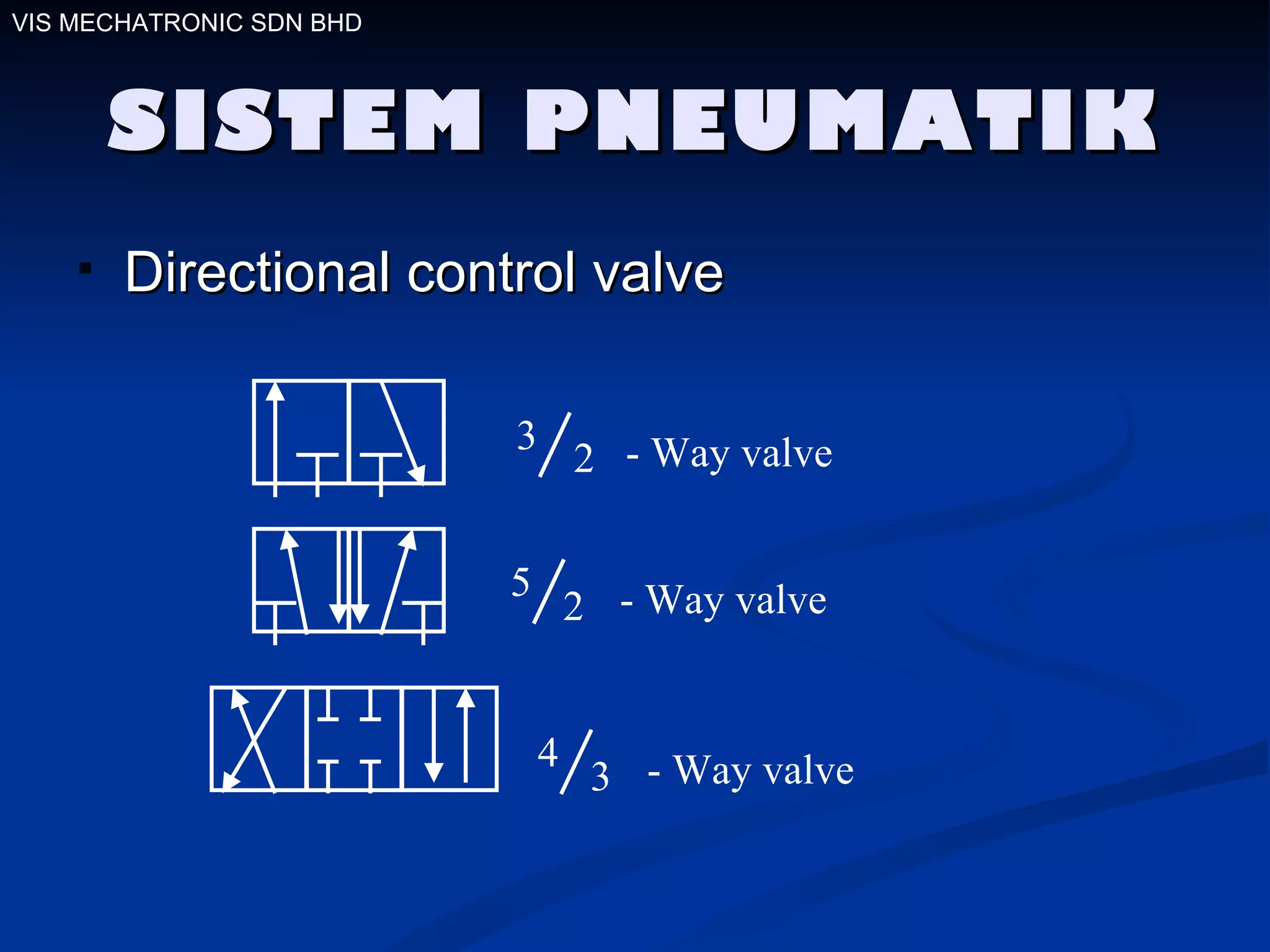

49. SISTEM PNEUMATIK Directional control valve 3 2 5 2 4 3 VIS MECHATRONIC SDN BHD - Way valve - Way valve - Way valve

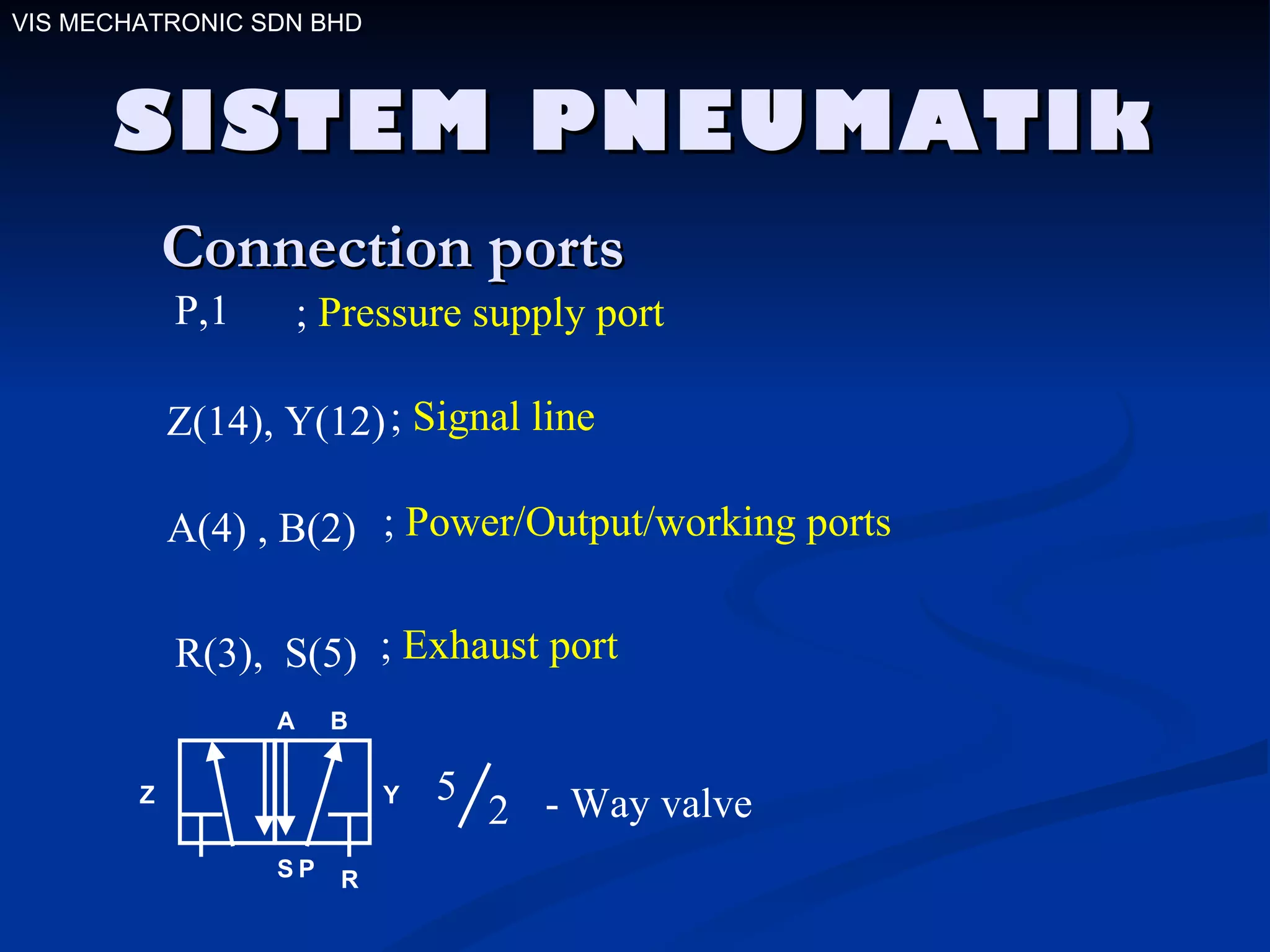

50. SISTEM PNEUMATIk Connection ports P,1 Z(14), Y(12) A(4) , B(2) R(3), S(5) ; Pressure supply port ; Signal line ; Power/Output/working ports ; Exhaust port VIS MECHATRONIC SDN BHD P S R A B Y Z - Way valve 5 2

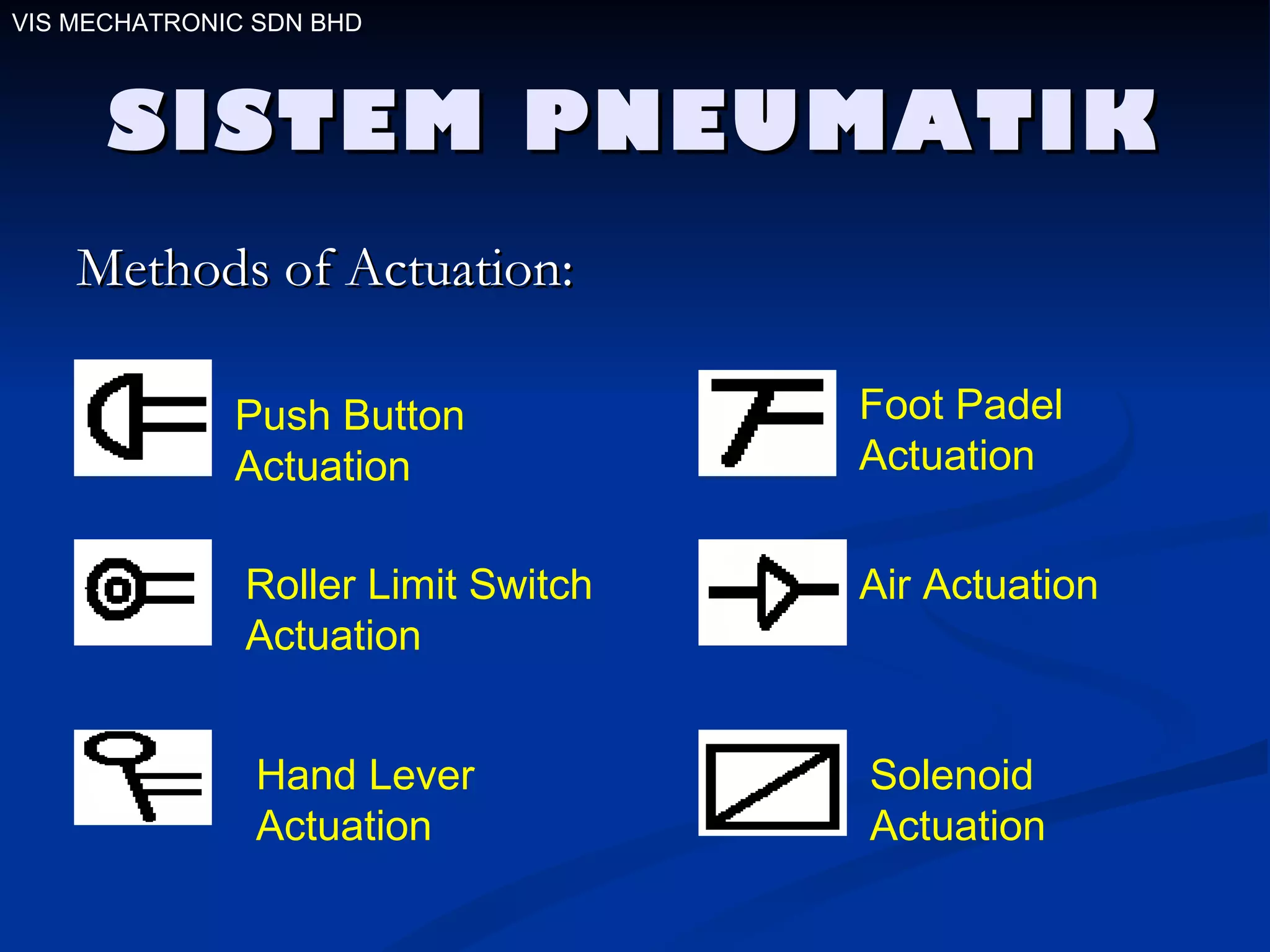

51. SISTEM PNEUMATIK Methods of Actuation: VIS MECHATRONIC SDN BHD Push Button Actuation Roller Limit Switch Actuation Hand Lever Actuation Foot Padel Actuation Air Actuation Solenoid Actuation

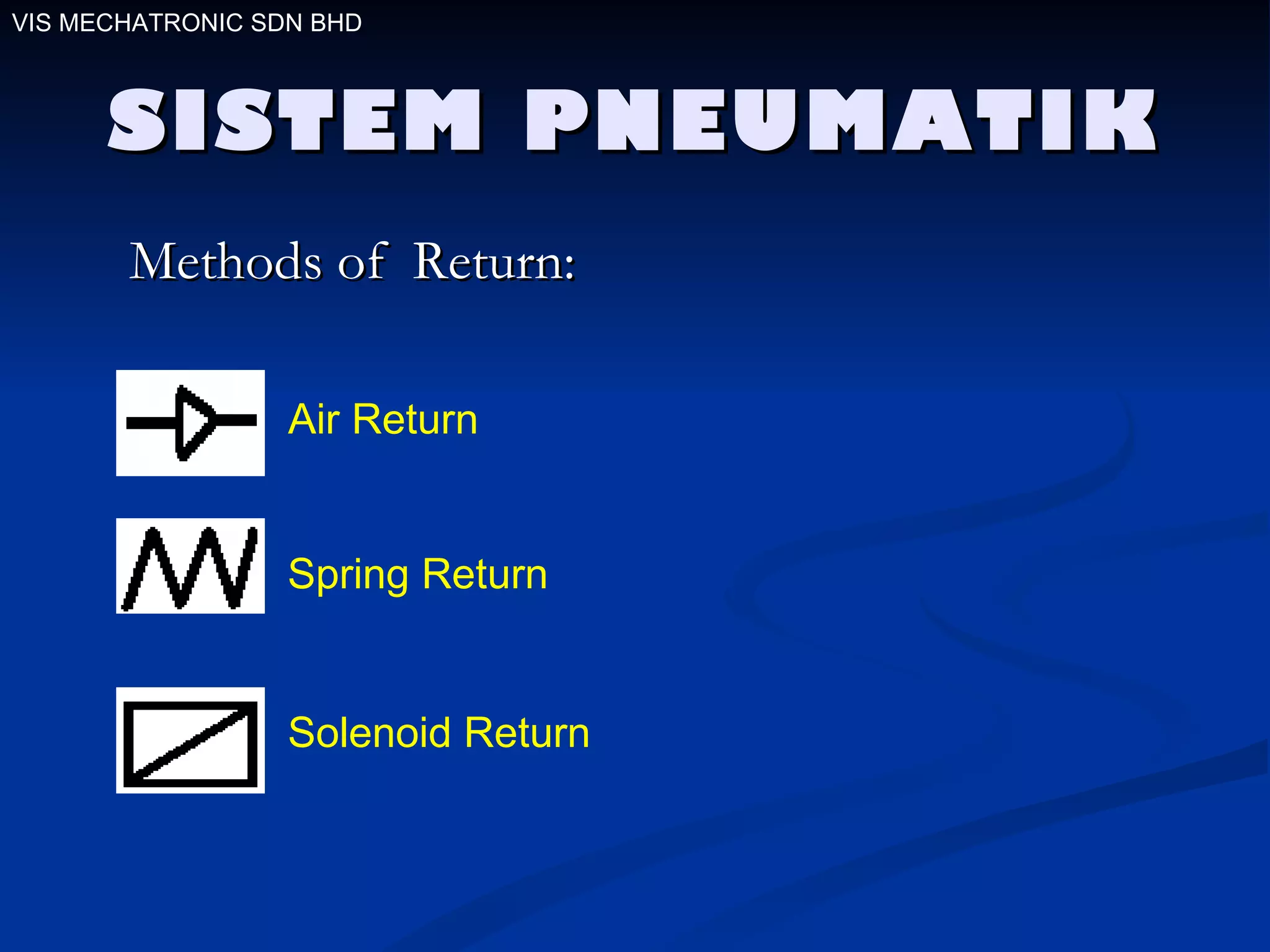

52. SISTEM PNEUMATIK VIS MECHATRONIC SDN BHD Methods of Return: Air Return Spring Return Solenoid Return

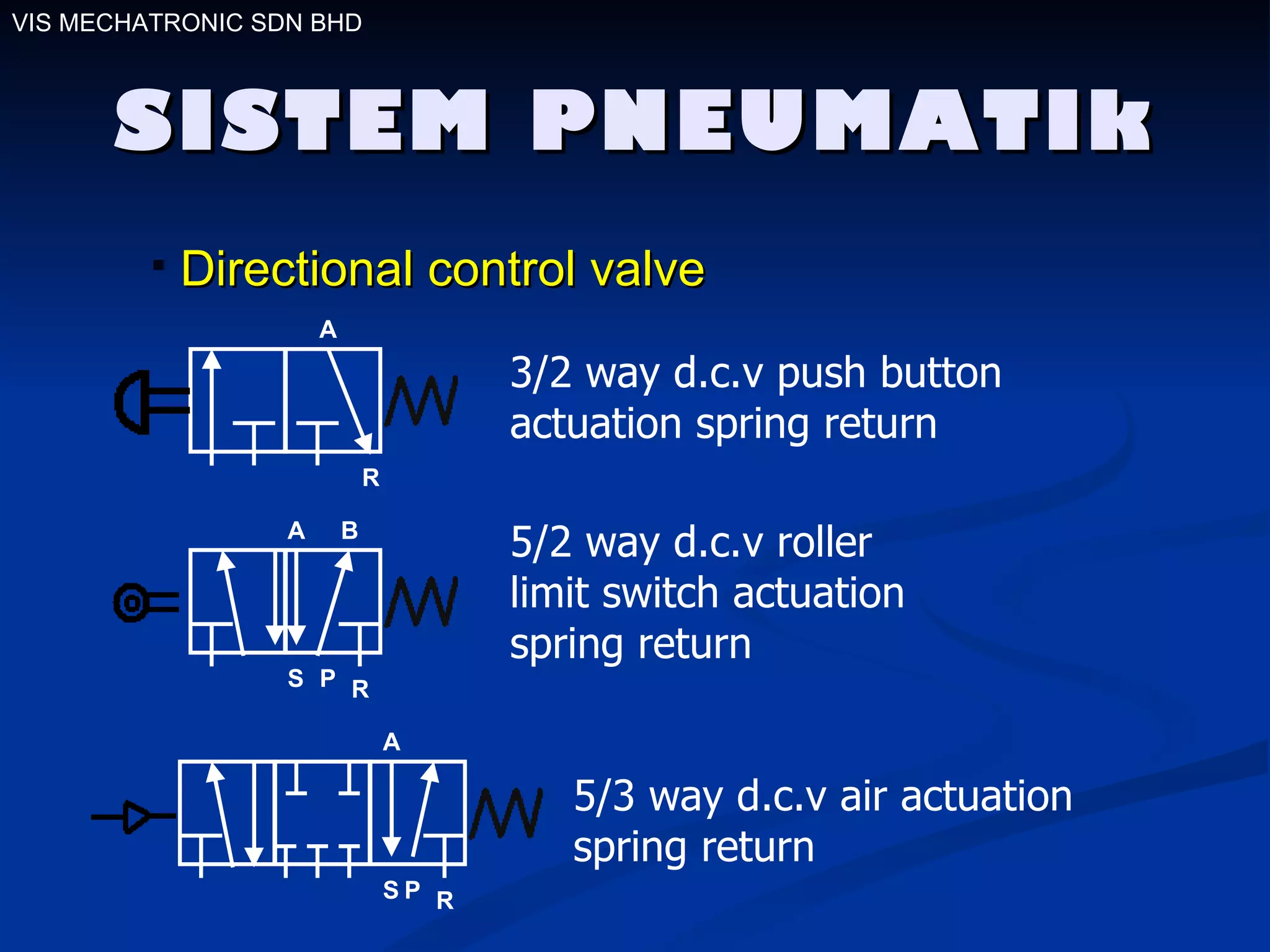

53. SISTEM PNEUMATIk VIS MECHATRONIC SDN BHD Directional control valve 3/2 way d.c.v push button actuation spring return 5/2 way d.c.v roller limit switch actuation spring return 5/3 way d.c.v air actuation spring return R A B S R A S R A P P

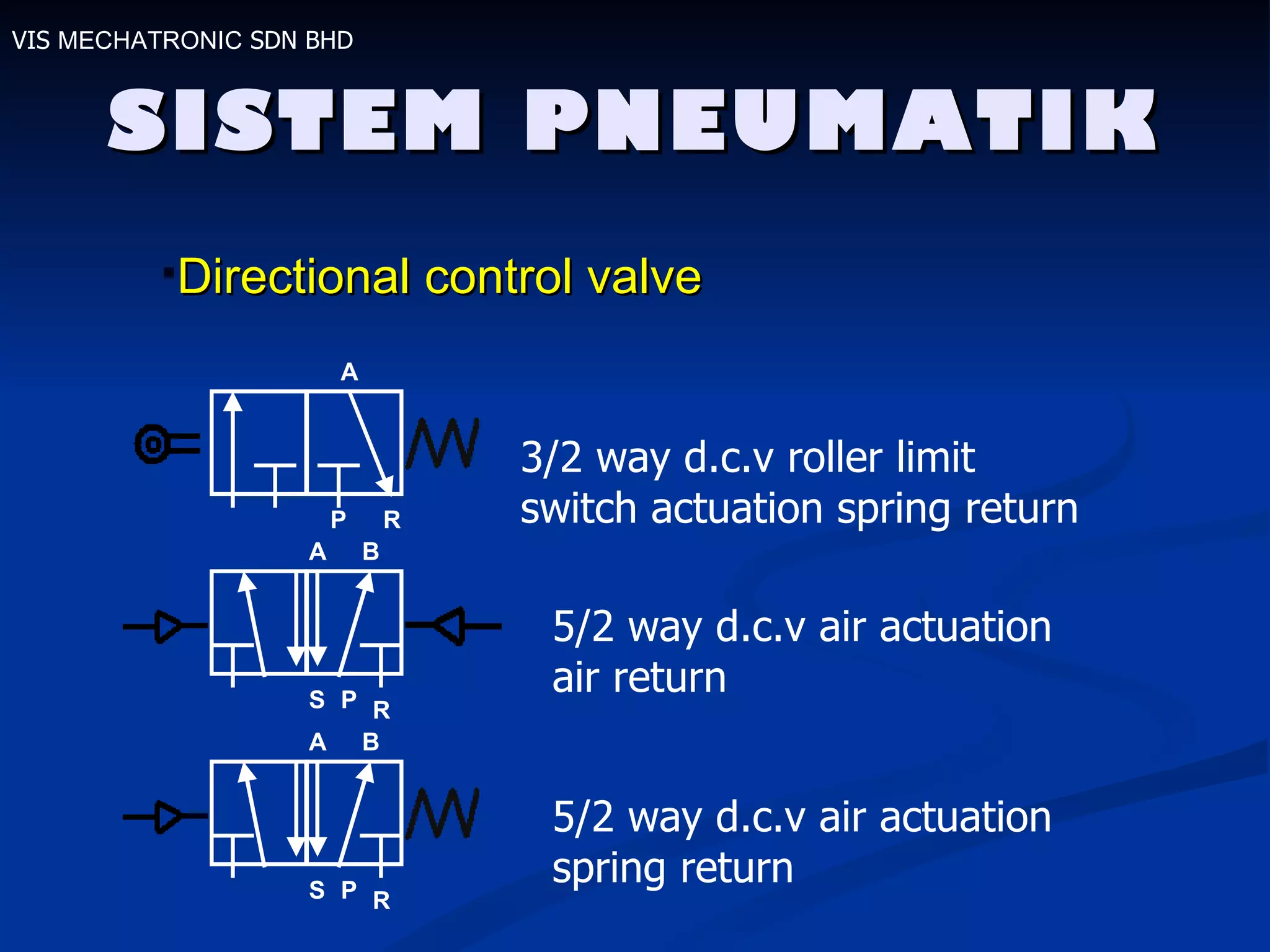

54. SISTEM PNEUMATIK Directional control valve VIS MECHATRONIC SDN BHD 3/2 way d.c.v roller limit switch actuation spring return 5/2 way d.c.v air actuation air return 5/2 way d.c.v air actuation spring return B S R A P R A P B S R A P
