Il documento confronta due sistemi costruttivi in legno: il platform frame e l'xlam. Il platform frame è un sistema collaudato, adatto per edifici a basso e medio altezza, mentre l'xlam offre versatilità per strutture più grandi e in zone sismiche, con eccellenti proprietà termiche e antincendio. La scelta tra i due sistemi dipende dalle esigenze specifiche del progetto e dalle condizioni climatiche.

1. MODELLI STRUTTURALI A CONFRONTO
PLATFORM FRAME E XLAM

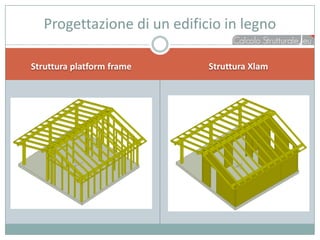

2. Progettazione di un edificio in legno
Struttura platform frame Struttura Xlam

3. Sistema platform frame
Il “PLATFORM FRAME” è il sistema costruttivo più diffuso al mondo, tipico delle case in
legno americane, ed è quindi un sistema collaudato.
La struttura della casa è realizzata come un vero e proprio telaio di legno lamellare
giuntato a montanti verticali continui che rappresentano la struttura principale della
singola parete, dove all’interno viene collocato il materiale isolante, che viene in seguito
tamponato con pannelli di legno.
La costruzione procede per piani. I telai del primo piano vengono fissati al basamento
(solitamente una platea in cemento armato), dopo di che viene realizzato il primo solaio.
A questo punto si procede fissando a esso il telaio del secondo piano e così via. I pannelli
prefabbricati, sia interni che esterni, e l’isolamento, vengono posti in opera in cantiere.
La struttura in legno, dal piano terra in poi, ha di solito queste caratteristiche: le pareti
esterne e quelle interne resistenti a taglio sono costituite da telai in legno lamellare posti
verticalmente a interasse di circa 60 cm (variabile comunque tra 50 e 80 cm), collegati al
piede e in sommità con opportune piastre metalliche alle travi in lamellare di dimensioni
simili; questi telai sono poi irrigiditi mediante pannelli in legno OSB (Oriented Strand
Board) dello spessore minimo di 18 mm; gli elementi così composti vengono assemblati
fra loro in maniera da ottenere in controventamento necessario; l’assemblaggio tra travi
lamellari e pannelli è realizzato tramite chiodi o viti posti a un opportuno interasse.

4. Sistema Xlam
Tale sistema costruttivo si basa sull'utilizzo di elementi piani portanti costituiti da pannelli
in legno massiccio a strati incrociati incollati tra di loro, di spessore variabile da 5 a 30 cm,
che assumono, in base alle condizioni di carico, funzione di piastre e/o lastre, con il quale
si riescono a raggiungere elevate prestazioni.
L’utilizzo dell’X-LAM per le case prefabbricate è assai versatile e consente la realizzazione
di pareti, solette, tetti per ogni tipo di edificio, dalle singole abitazioni sino alle grandi
strutture, anche di una certa altezza e situate in zona sismica.
Il sistema costruttivo X-lam, insieme al sistema a telaio, ha trovato grande impiego
nell'ambito della riqualificazione urbana, soprattutto per la realizzazione di
sopraelevazioni e ampliamenti.
Solitamente tale sistema costruttivo trova proficua applicazione per la realizzazione di
fabbricati di media-grande dimensione (condomini, edifici pubblici) o per il terziario
(capannoni, uffici).
È un materiale sempre più apprezzato dai progettisti, che iniziano ad utilizzarlo anche nel
nostro paese per i suoi innumerevoli vantaggi: in primo luogo perché unisce le
caratteristiche delle costruzioni massicce tradizionali con la salubrità e le proprietà
ecologiche del legno, migliorando l’inerzia termica della parete, grazie alla massa
maggiore e permettendo di costruire in altezza edifici stabili e sicuri.

5. Struttura
Platform
frame

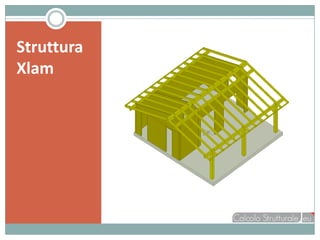

6. Struttura
Xlam

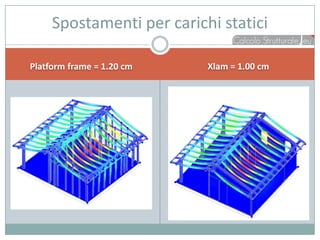

7. Spostamenti per carichi statici
Platform frame = 1.20 cm Xlam = 1.00 cm

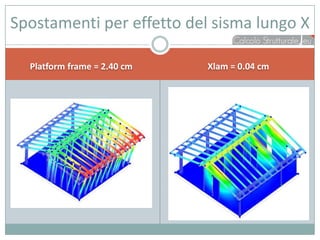

8. Spostamenti per effetto del sisma lungo X
Platform frame = 2.40 cm Xlam = 0.04 cm

9. Spostamenti per effetto del sisma lungo Y
Platform frame = 0.86 cm Xlam = 0.13 cm

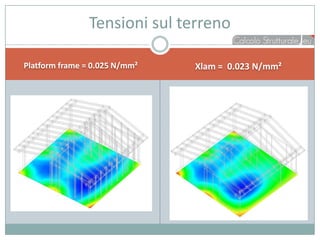

10. Tensioni sul terreno
Platform frame = 0.025 N/mm² Xlam = 0.023 N/mm²

11. Meglio costruire “a telaio”
o con X-LAM?
QUALE SISTEMA RAGGIUNGE
UN’EFFICIENZA MAGGIORE?

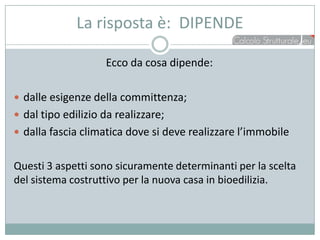

12. La risposta è: DIPENDE
Ecco da cosa dipende:
 dalle esigenze della committenza;
 dal tipo edilizio da realizzare;
 dalla fascia climatica dove si deve realizzare l’immobile
Questi 3 aspetti sono sicuramente determinanti per la scelta
del sistema costruttivo per la nuova casa in bioedilizia.

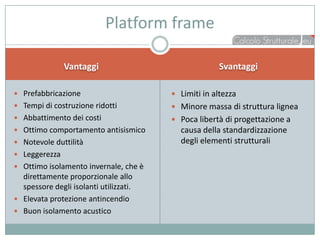

13. Platform frame
Vantaggi Svantaggi
 Prefabbricazione  Limiti in altezza
 Tempi di costruzione ridotti  Minore massa di struttura lignea
 Abbattimento dei costi  Poca libertà di progettazione a
 Ottimo comportamento antisismico causa della standardizzazione
 Notevole duttilità degli elementi strutturali
 Leggerezza
 Ottimo isolamento invernale, che è
direttamente proporzionale allo
spessore degli isolanti utilizzati.
 Elevata protezione antincendio
 Buon isolamento acustico

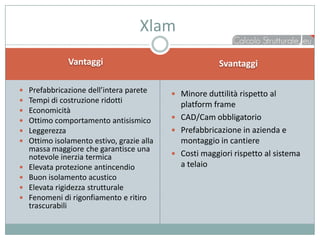

14. Xlam
Vantaggi Svantaggi
 Prefabbricazione dell’intera parete  Minore duttilità rispetto al
 Tempi di costruzione ridotti
platform frame
 Economicità
 Ottimo comportamento antisismico  CAD/Cam obbligatorio
 Leggerezza  Prefabbricazione in azienda e
 Ottimo isolamento estivo, grazie alla montaggio in cantiere
massa maggiore che garantisce una
notevole inerzia termica  Costi maggiori rispetto al sistema
 Elevata protezione antincendio a telaio
 Buon isolamento acustico
 Elevata rigidezza strutturale
 Fenomeni di rigonfiamento e ritiro
trascurabili

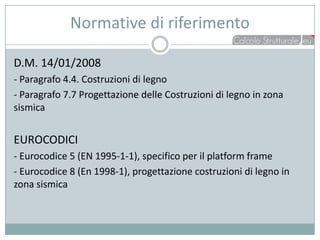

15. Normative di riferimento
D.M. 14/01/2008
- Paragrafo 4.4. Costruzioni di legno
- Paragrafo 7.7 Progettazione delle Costruzioni di legno in zona
sismica
EUROCODICI
- Eurocodice 5 (EN 1995-1-1), specifico per il platform frame
- Eurocodice 8 (En 1998-1), progettazione costruzioni di legno in
zona sismica

16. Video
Seminario
Conclusioni dell’ing
Mario Capobianco

17. Ringraziamenti
I N G . G I U S E P P E A L BA N O
I N G . M A R I O C A P O B I A N CO
W W W.C A LCO LO STR UT T URE .CO M
