Il sistema costruttivo x-lam, nato in Germania, utilizza pannelli di legno massiccio per edificare strutture resistenti, ecologiche e rapide da realizzare, offrendo benefici come isolamento termico e acustico. Questo sistema è particolarmente adatto per la costruzione di edifici in zone sismiche e ha dimostrato resistenza a incendi e calamità naturali. Nonostante un costo iniziale leggermente superiore rispetto alle costruzioni tradizionali, il risparmio energetico e i benefici ecologici lo rendono un'opzione vantaggiosa a lungo termine.

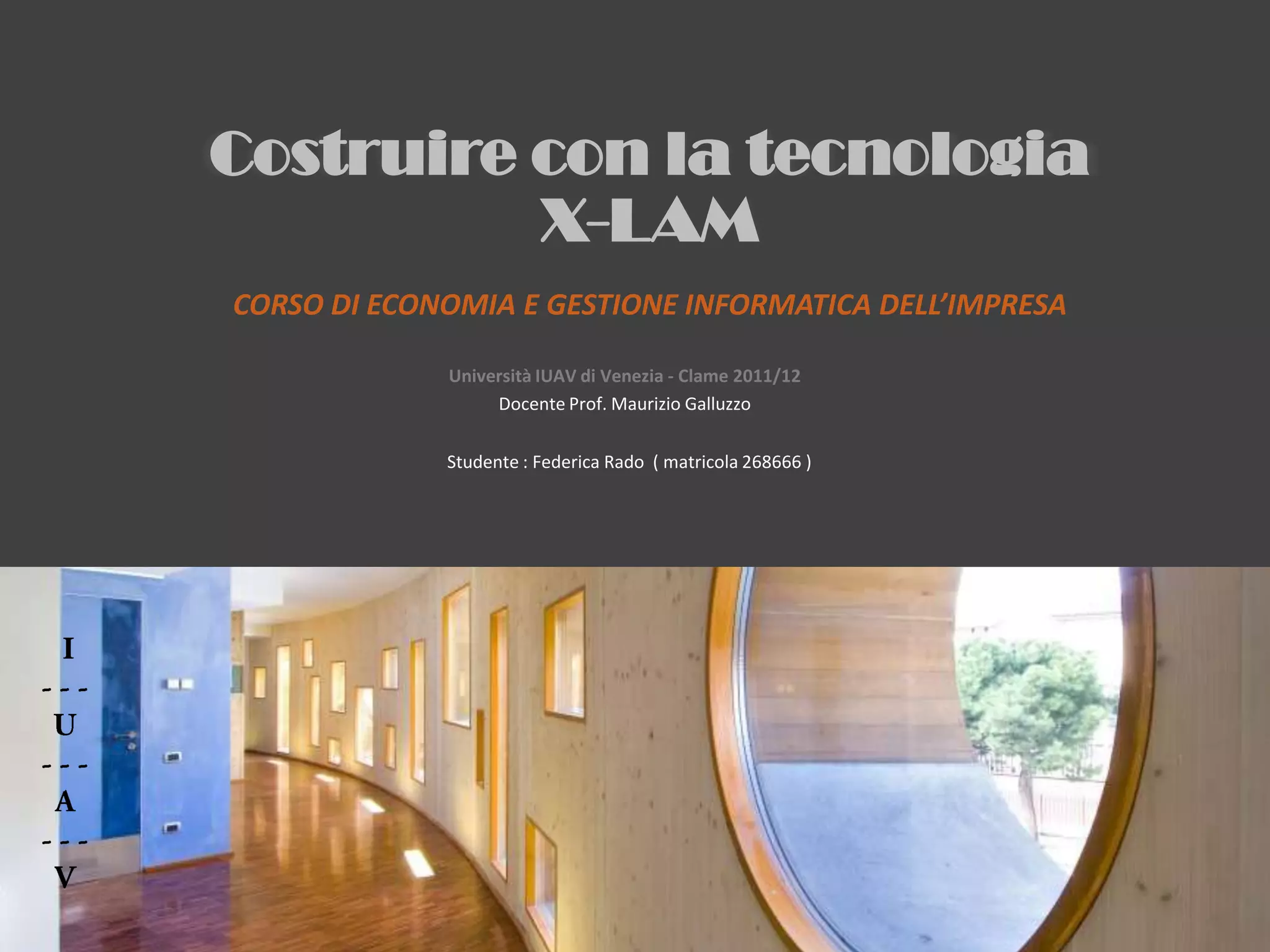

1. Costruire con la tecnologia
X-LAM
CORSO DI ECONOMIA E GESTIONE INFORMATICA DELL’IMPRESA
Università IUAV di Venezia - Clame 2011/12
Docente Prof. Maurizio Galluzzo
Studente : Federica Rado ( matricola 268666 )

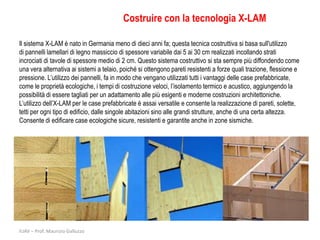

2. Costruire con la tecnologia X-LAM
Il sistema X-LAM è nato in Germania meno di dieci anni fa; questa tecnica costruttiva si basa sull'utilizzo
di pannelli lamellari di legno massiccio di spessore variabile dai 5 ai 30 cm realizzati incollando strati
incrociati di tavole di spessore medio di 2 cm. Questo sistema costruttivo si sta sempre più diffondendo come
una vera alternativa ai sistemi a telaio, poiché si ottengono pareti resistenti a forze quali trazione, flessione e
pressione. L’utilizzo dei pannelli, fa in modo che vengano utilizzati tutti i vantaggi delle case prefabbricate,
come le proprietà ecologiche, i tempi di costruzione veloci, l’isolamento termico e acustico, aggiungendo la
possibilità di essere tagliati per un adattamento alle più esigenti e moderne costruzioni architettoniche.
L’utilizzo dell’X-LAM per le case prefabbricate è assai versatile e consente la realizzazione di pareti, solette,
tetti per ogni tipo di edificio, dalle singole abitazioni sino alle grandi strutture, anche di una certa altezza.
Consente di edificare case ecologiche sicure, resistenti e garantite anche in zone sismiche.
IUAV – Prof. Maurizio Galluzzo

3. Costruire con la tecnologia X-LAM
I benefici del legno
Il materiale legno ha le caratteristiche intrinseche della naturalezza, del calore e dell’intimità, e della
regolazione climatica infatti grazie alle sue proprietà idroscopiche favorisce l’ instaurarsi di un equilibrio ideale
tra temperatura e umidità dell’aria interna e agisce come filtro rilasciando nell’ ambiente aria
rigenerata,rendendo più salubre l’aria. Rendendolo particolarmente adatto per persone che soffrono di
allergie. Le risapute caratteristiche benefiche del legno massiccio, consento inoltre di ottenere “in modo
semplice e naturale” comfort climatici unici e imparagonabili sensazioni di benessere, infatti accumula calore
e ci protegge nella stagione estiva dal surriscaldamento, contribuendo in modo significativo a diminuire i
consumi per il riscaldamento d’inverno e la climatizzazione d’estate.
E’ stato provato che il legno massiccio assorbe le sostanze nocive presenti nell’aria bonificandole, di
conseguenza rilassano la mente, il corpo, rallentano il battito cardiaco e agendo sulla nostra salute in modo
assolutamente benefico. E se ciò non bastasse, permette anche un elevato isolamento acustico.
IUAV – Prof. Maurizio Galluzzo

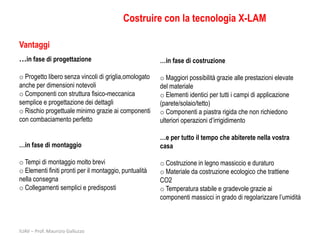

4. Costruire con la tecnologia X-LAM
Vantaggi
…in fase di progettazione …in fase di costruzione
o Progetto libero senza vincoli di griglia,omologato o Maggiori possibilità grazie alle prestazioni elevate
anche per dimensioni notevoli del materiale
o Componenti con struttura fisico-meccanica o Elementi identici per tutti i campi di applicazione
semplice e progettazione dei dettagli (parete/solaio/tetto)
o Rischio progettuale minimo grazie ai componenti o Componenti a piastra rigida che non richiedono
con combaciamento perfetto ulteriori operazioni d’irrigidimento
…e per tutto il tempo che abiterete nella vostra
…in fase di montaggio casa
o Tempi di montaggio molto brevi o Costruzione in legno massiccio e duraturo
o Elementi finiti pronti per il montaggio, puntualità o Materiale da costruzione ecologico che trattiene
nella consegna CO2
o Collegamenti semplici e predisposti o Temperatura stabile e gradevole grazie ai
componenti massicci in grado di regolarizzare l’umidità
IUAV – Prof. Maurizio Galluzzo

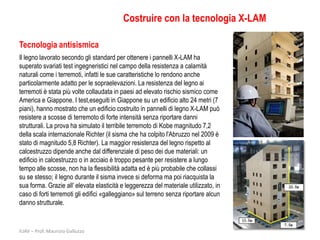

5. Costruire con la tecnologia X-LAM
Tecnologia antisismica
Il legno lavorato secondo gli standard per ottenere i pannelli X-LAM ha
superato svariati test ingegneristici nel campo della resistenza a calamità
naturali come i terremoti, infatti le sue caratteristiche lo rendono anche
particolarmente adatto per le sopraelevazioni. La resistenza del legno ai
terremoti è stata più volte collaudata in paesi ad elevato rischio sismico come
America e Giappone. I test,eseguiti in Giappone su un edificio alto 24 metri (7
piani), hanno mostrato che un edificio costruito in pannelli di legno X-LAM può
resistere a scosse di terremoto di forte intensità senza riportare danni
strutturali. La prova ha simulato il terribile terremoto di Kobe magnitudo 7,2
della scala internazionale Richter (il sisma che ha colpito l'Abruzzo nel 2009 è
stato di magnitudo 5,8 Richter). La maggior resistenza del legno rispetto al
calcestruzzo dipende anche dal differenziale di peso dei due materiali: un
edificio in calcestruzzo o in acciaio è troppo pesante per resistere a lungo
tempo alle scosse, non ha la flessibilità adatta ed è più probabile che collassi
su se stesso; il legno durante il sisma invece si deforma ma poi riacquista la
sua forma. Grazie all’ elevata elasticità e leggerezza del materiale utilizzato, in
caso di forti terremoti gli edifici «galleggiano» sul terreno senza riportare alcun
danno strutturale.
IUAV – Prof. Maurizio Galluzzo

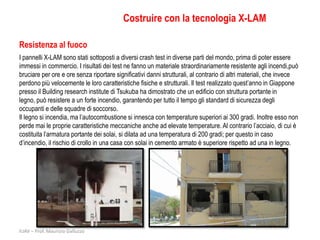

6. Costruire con la tecnologia X-LAM
Resistenza al fuoco
I pannelli X-LAM sono stati sottoposti a diversi crash test in diverse parti del mondo, prima di poter essere
immessi in commercio. I risultati dei test ne fanno un materiale straordinariamente resistente agli incendi,può
bruciare per ore e ore senza riportare significativi danni strutturali, al contrario di altri materiali, che invece
perdono più velocemente le loro caratteristiche fisiche e strutturali. Il test realizzato quest’anno in Giappone
presso il Building research institute di Tsukuba ha dimostrato che un edificio con struttura portante in
legno, può resistere a un forte incendio, garantendo per tutto il tempo gli standard di sicurezza degli
occupanti e delle squadre di soccorso.
Il legno si incendia, ma l’autocombustione si innesca con temperature superiori ai 300 gradi. Inoltre esso non
perde mai le proprie caratteristiche meccaniche anche ad elevate temperature. Al contrario l’acciaio, di cui è
costituita l’armatura portante dei solai, si dilata ad una temperatura di 200 gradi; per questo in caso
d’incendio, il rischio di crollo in una casa con solai in cemento armato è superiore rispetto ad una in legno.
IUAV – Prof. Maurizio Galluzzo

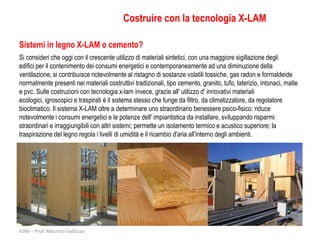

7. Costruire con la tecnologia X-LAM
Sistemi in legno X-LAM o cemento?
Si consideri che oggi con il crescente utilizzo di materiali sintetici, con una maggiore sigillazione degli
edifici per il contenimento dei consumi energetici e contemporaneamente ad una diminuzione della
ventilazione, si contribuisce notevolmente al ristagno di sostanze volatili tossiche, gas radon e formaldeide
normalmente presenti nei materiali costruttivi tradizionali, tipo cemento, granito, tufo, laterizio, intonaci, malte
e pvc. Sulle costruzioni con tecnologia x-lam invece, grazie all' utilizzo d' innovativi materiali
ecologici, igroscopici e traspirati è il sistema stesso che funge da filtro, da climatizzatore, da regolatore
bioclimatico. Il sistema X-LAM oltre a determinare uno straordinario benessere psico-fisico: riduce
notevolmente i consumi energetici e le potenze dell' impiantistica da installare, sviluppando risparmi
straordinari e irraggiungibili con altri sistemi; permette un isolamento termico e acustico superiore; la
traspirazione del legno regola i livelli di umidità e il ricambio d'aria all'interno degli ambienti.
IUAV – Prof. Maurizio Galluzzo

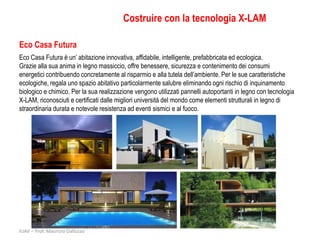

8. Costruire con la tecnologia X-LAM
Eco Casa Futura
Eco Casa Futura è un’ abitazione innovativa, affidabile, intelligente, prefabbricata ed ecologica.
Grazie alla sua anima in legno massiccio, offre benessere, sicurezza e contenimento dei consumi
energetici contribuendo concretamente al risparmio e alla tutela dell’ambiente. Per le sue caratteristiche
ecologiche, regala uno spazio abitativo particolarmente salubre eliminando ogni rischio di inquinamento
biologico e chimico. Per la sua realizzazione vengono utilizzati pannelli autoportanti in legno con tecnologia
X-LAM, riconosciuti e certificati dalle migliori università del mondo come elementi strutturali in legno di
straordinaria durata e notevole resistenza ad eventi sismici e al fuoco.
IUAV – Prof. Maurizio Galluzzo

9. Costruire con la tecnologia X-LAM
Se progettati in modo monolitico consentono una massima libertà architettonica, una posa veloce, facile e l'
eliminazione totale di ponti termici e dispersioni. Tutti gli elementi che costituiscono la casa ecologica in legno
X-LAM Eco Casa Futura sono studiati per favorire la salubrità dell'aria e la giusta temperatura negli
ambienti della vostra casa. Le qualità del legno, la sua capacità di diffondere il calore è in grado di creare
imparagonabili sensazioni di rilassatezza. I test sull' isolamento delle strutture prefabbricate Eco Casa Futura
hanno dimostrato che facilmente insieme all'utilizzo di impianti ad energia rinnovabile e pulita è possibile
azzerare completamente la bolletta energetica. Il legno utilizzato nella costruzione delle case ecologiche Eco
Casa Futura è lavorato secondo tecniche moderne e innovative che lo rendono sicuro e resistente.
IUAV – Prof. Maurizio Galluzzo

10. Costruire con la tecnologia X-LAM
Un intero quartiere in legno
E’ partito lo scorso gennaio il cantiere del nuovo eco quartiere in legno a Milano.Un cantiere lampo, da 18
milioni di euro, con 14 mesi di lavoro, il tutto per realizzare il più grande quartiere residenziale ecosostenibile
a livello europeo. Sorgerà in via Cenni, a Ovest della metropoli meneghina, su progetto dell’architetto Fabrizio
Rossi Prodi; il quartiere in legno si inserisce però in un ampio progetto di Housing Sociale, realizzato da
Polaris Investment Italia SGR Spa, che ha lanciato qualche anno fa un concorso internazionale di
progettazione apposito. Un’area di 17000 metri quadrati, dove è prevista la realizzazione di 124 alloggi, in 4
edifici, ognuno con 9 piani di altezza. Il progetto è caratterizzato da qualità e basso costo, con elevati
standard abitativi. Il quartiere in legno verrà costruito secondo la tradizione lombarda con tecnologia X LAM, il
legno strutturale che andrà a costituire l’ossatura degli edifici multipiano.
IUAV – Prof. Maurizio Galluzzo

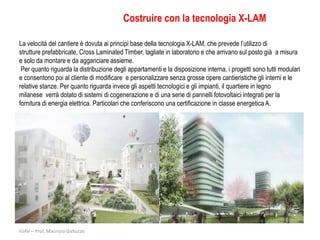

11. Costruire con la tecnologia X-LAM
La velocità del cantiere è dovuta ai principi base della tecnologia X-LAM, che prevede l’utilizzo di
strutture prefabbricate, Cross Laminated Timber, tagliate in laboratorio e che arrivano sul posto già a misura
e solo da montare e da agganciare assieme.
Per quanto riguarda la distribuzione degli appartamenti e la disposizione interna, i progetti sono tutti modulari
e consentono poi al cliente di modificare e personalizzare senza grosse opere cantieristiche gli interni e le
relative stanze. Per quanto riguarda invece gli aspetti tecnologici e gli impianti, il quartiere in legno
milanese verrà dotato di sistemi di cogenerazione e di una serie di pannelli fotovoltaici integrati per la
fornitura di energia elettrica. Particolari che conferiscono una certificazione in classe energetica A.
IUAV – Prof. Maurizio Galluzzo

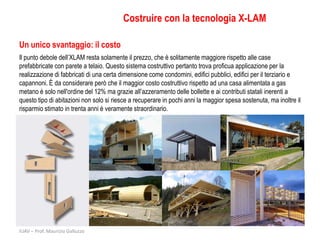

12. Costruire con la tecnologia X-LAM
Un unico svantaggio: il costo
Il punto debole dell’XLAM resta solamente il prezzo, che è solitamente maggiore rispetto alle case
prefabbricate con parete a telaio. Questo sistema costruttivo pertanto trova proficua applicazione per la
realizzazione di fabbricati di una certa dimensione come condomini, edifici pubblici, edifici per il terziario e
capannoni. È da considerare però che il maggior costo costruttivo rispetto ad una casa alimentata a gas
metano è solo nell'ordine del 12% ma grazie all’azzeramento delle bollette e ai contributi statali inerenti a
questo tipo di abitazioni non solo si riesce a recuperare in pochi anni la maggior spesa sostenuta, ma inoltre il
risparmio stimato in trenta anni è veramente straordinario.
IUAV – Prof. Maurizio Galluzzo
