- 1. MAKALAH GEOFISIKA “METODE SEISMIK” DISUSUNOLEH NURUL AMALIA HUMERA 60400114023 FISIKA A JURUSAN FISIKA FAKULTAS SAINS DAN TEKNOLOGI UNIVERSITAS ISLAM NEGERI ALAUDDIN MAKASSAR SAMATA –GOWA PERIODE 2016
- 2. A. Metode Seismik Geofisikamerupakan ilmu yang mempelajari sifat fisik dari bawah permukaan bumi berdasarkan penerapan ilmu fisika. Aplikasi dari Geofisika banyak digunakan untuk investigasi keadaan bawah tanah seperti hidrokarbon dan air, serta untuk proses pembangunan insfrastruktur seperti terowongan, jalan raya,rumah dan bendungan. Salah satu metode geofisika yang sering digunakan terutama dalam perminyakan yaitu metode seismik. Metode ini memanfaatkan penjalaran gelombang seismik ke dalam permukaan bumi untuk mengetahui kondisi bawah permukaan bumi. Metode seismik dapat mengidentifikasi kondisi bawah permukaan bumi secara luas sehingga metode ini sangat efesien dan efektif dibandingan dengan metode yang lainya seperti metode pengeboran. Metoda seismik adalah salah satu metoda eksplorasi yang didasarkan pada pengukuran respon gelombang seismik (suara) yang dimasukkan ke dalam tanah dan kemudian direleksikan atau direfraksikan sepanjang perbedaan lapisan tanah atau batas-batas batuan. Sumber seismik umumnya adalah palu godam (sledgehammer) yang dihantamkan pada pelat besi di atas tanah, benda bermassa besar yang dijatuhkan atau ledakan dinamit. Respons yang tertangkap dari tanah diukur dengan sensor yang disebut geofon, yang mengukur pergerakan bumi. Eksperimen seismik aktif pertama kali dilakukan pada tahun 1845 oleh Robert Mallet, yang oleh kebanyakan orang dikenal sebagai bapak seismologi instrumentasi. Mallet mengukur waktu transmisi gelombang seismik, yang dikenal sebagai gelombang permukaan, yang dibangkitkan oleh sebuah ledakan. Mallet meletakkan sebuah wadah kecil berisi merkuri pada beberapa jarak dari sumber ledakan dan mencatat waktu yang diperlukan oleh merkuri untuk be-riak. Pada tahun 1909, Andrija Mohorovicic menggunakan waktu jalar dari sumber gempa bumi untuk eksperimennya dan menemukan keberadaan bidang batas antara mantel dan kerak bumi yang sekarang disebut sebagai Moho. Pemakaian awal observasi seismik untuk eksplorasi minyak dan mineral dimulai pada tahun 1920an. Teknik seismik refraksi digunakan secara intensif di Iran untuk membatasi struktur yang mengandung minyak. Tetapi, sekarang seismik refleksi
- 3. merupakan metode terbaikyang digunakan di dalam eksplorasi minyak bumi. Metode ini pertama kali didemonstrasikan di Oklahoma pada tahun 1921. B. Macam Metode Seismik Metode seismik terbagi menjadi dua macam yaitu seismik refleksi (pantul) dan seismik refraksi (bias) namun untuk eksplorasi minyak dan gas metose seismik yang sering digunakan seismik refleksi karena dapat mengetahui kondisi permukaan hingga dalam. Metode ini memiliki tiga tahapan yaitu : akuisisi, pengolahan data dan interpretasi, ketiga tahapan tersebut sangat penting dalam menerapkan metode seismik dan saling berhubungan. Akuisisi merupakan tahap awal pengambilan data di lapangan, data yang diperoleh dari lapangan berupa field tape akan melalui beberapa proses seperti filtering, dekonvolusi, koreksi statik analisa kecepatan sehingga menghasilkan penampang seismik yang baik. Metode Seismik Refraksi Metode seismik refraksi merupakan salah satu metode geofisika untuk mengetahui penampang struktur bawah permukaan, merupakan salah satu metode untuk memberikan tambahan informasi yang diharapkan dapat menunjang penelitian lainnya. Metode ini mencoba menentukan kecepatan gelombang seismik yang menjalar di bawah permukaan. Metode seismik refraksi didasarkan pada sifat penjalaran gelombang yang mengalami refraksi dengan sudut kritis tertentu yaitu bila dalam perambatannya, gelombang tersebut melalui bidang batas yang memisahkan suatu lapisan dengan lapisan yang di bawahnya yang mempunyai kecepatan gelombang lebih besar. Parameter yang diamati adalah karakteristik waktu tiba gelombang pada masing-masing geophone.
- 4. Gambar 1:. prinsipseismik refraksi. Seismik refraksi dihitung berdasarkan waktu yang dibutuhkan oleh gelombang untuk menjalar pada batuan dari posisi sumber seismik (seismic source) menuju penerima (receiver) pada berbagai jarak tertentu. Pada metode ini, gelombang yang terjadi setelah usikan pertama (first break) diabaikan, sehingga data yang dibutuhkan hanya data first break saja. Gelombang yang datang setelah first break diabaikan karena gelombang seismik refraksi merambat paling cepat dibandingkan dengan gelombang lainnya kecuali pada jarak offset yang relatif dekat sehingga yang dibutuhkan adalah waktu pertama kali gelombang diterima oleh setiap geophone. Parameter jarak (offset) dan waktu penjalaran gelombang dihubungkan dengan cepat rambat gelombang dalam medium. Besarnya kecepatan rambat gelombang tersebut dikontrol oleh sekelompok konstanta fisis yang ada dalam material yang dikenal sebagai parameter elastisitas. Kaitannya dengan prinsip-prinsip dalam metode seismik, Metode seismik refraksi menerapkan waktu tiba pertama gelombangdalam perhitungannya. Gelombang P memiliki kecepatan lebih besar dibandingkan dengan kecepatan gelombang S sehingga waktu datang gelombang P yang digunakan dalam perhitungan. Gelombang seismik refraksi yang dapat terekam oleh receiver pada permukaan bumi hanyalah gelombang seismik refraksi yang merambat pada batas antar lapisan batuan. Hal ini hanya dapat terjadi jika sudut datang merupakan

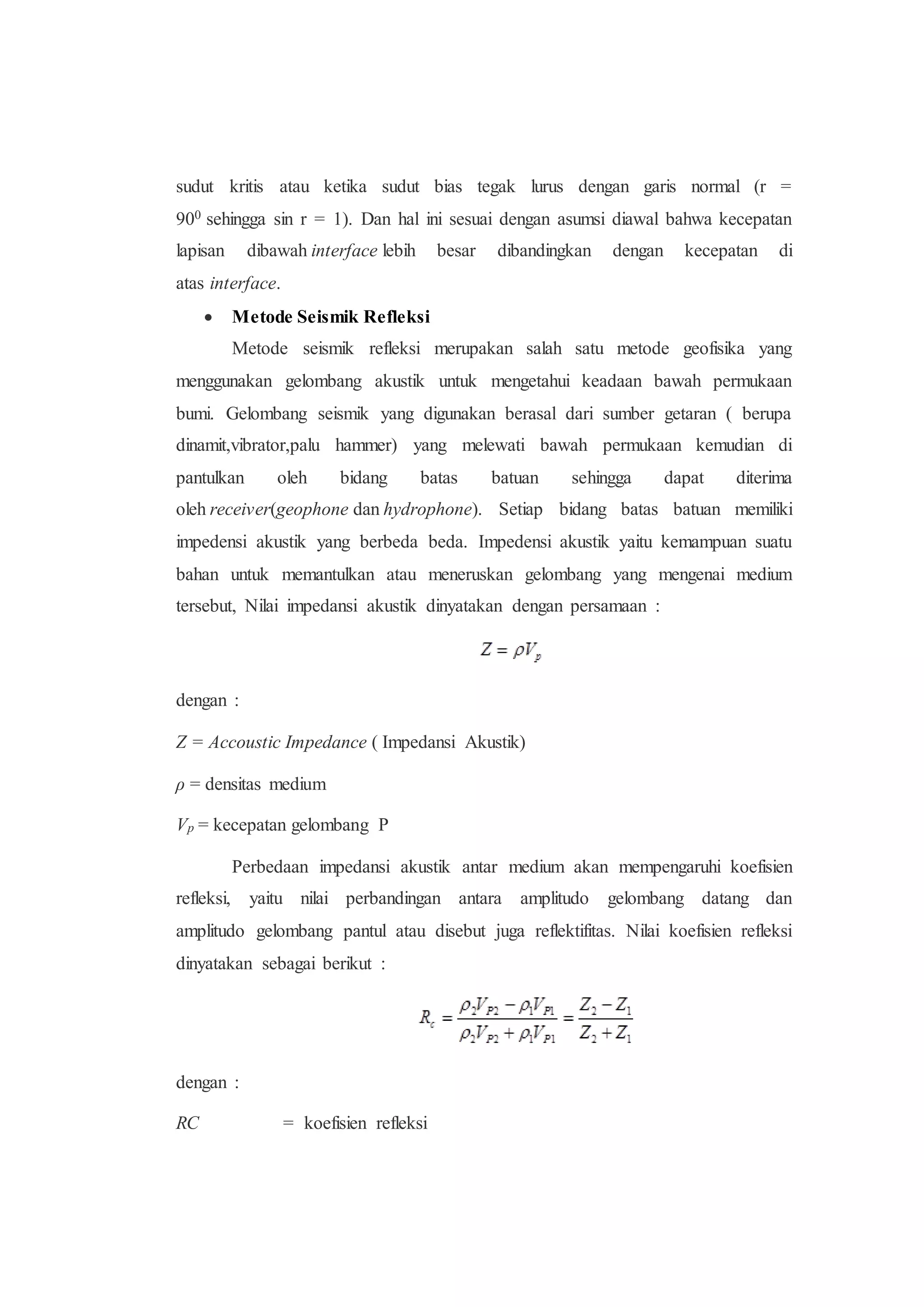

- 5. sudut kritis atauketika sudut bias tegak lurus dengan garis normal (r = 900 sehingga sin r = 1). Dan hal ini sesuai dengan asumsi diawal bahwa kecepatan lapisan dibawah interface lebih besar dibandingkan dengan kecepatan di atas interface. Metode Seismik Refleksi Metode seismik refleksi merupakan salah satu metode geofisika yang menggunakan gelombang akustik untuk mengetahui keadaan bawah permukaan bumi. Gelombang seismik yang digunakan berasal dari sumber getaran ( berupa dinamit,vibrator,palu hammer) yang melewati bawah permukaan kemudian di pantulkan oleh bidang batas batuan sehingga dapat diterima oleh receiver(geophone dan hydrophone). Setiap bidang batas batuan memiliki impedensi akustik yang berbeda beda. Impedensi akustik yaitu kemampuan suatu bahan untuk memantulkan atau meneruskan gelombang yang mengenai medium tersebut, Nilai impedansi akustik dinyatakan dengan persamaan : dengan : Z = Accoustic Impedance ( Impedansi Akustik) ρ = densitas medium Vp = kecepatan gelombang P Perbedaan impedansi akustik antar medium akan mempengaruhi koefisien refleksi, yaitu nilai perbandingan antara amplitudo gelombang datang dan amplitudo gelombang pantul atau disebut juga reflektifitas. Nilai koefisien refleksi dinyatakan sebagai berikut : dengan : RC = koefisien refleksi
- 6. r1 dan r2= densitas medium 1 dan 2 Vp1 dan Vp2 = kecepatan gelombang P pada medium 1 dan 2 rnVpn = impedansi akustik medium Posisi koefisien refleksi mencerminkan posisi perlapisan geologi. Koefisien refleksi dapat bernilai positif maupun negatif tergantung pada besarnya impedansi akustik kedua medium yang bersangkutan dan nilai mutlaknya tidak lebih dari 1. Penjalaran gelombang seismik yang melewati bawah permukaan akan menggukanan beberapa prinsip fisika yaitu Hukum snellius yaitu gelomban yang melewati suatu medium akan dipantulkan dan dibiaskan seperti pada gambar 2. P merupakan gelombang datang yang melewati suatu medium yang dipantul dan di biaskan, dari peristiwa tersebut dapat dibuat persamaan Gambar 2 : Gelombang P yang melewati suatu medium (Jan van der Kruk,2005) Prinsip Fermat yaitu penjalaran suatu gelombang dari suatu titik ke titik lain akan mencari waktu minimumnya

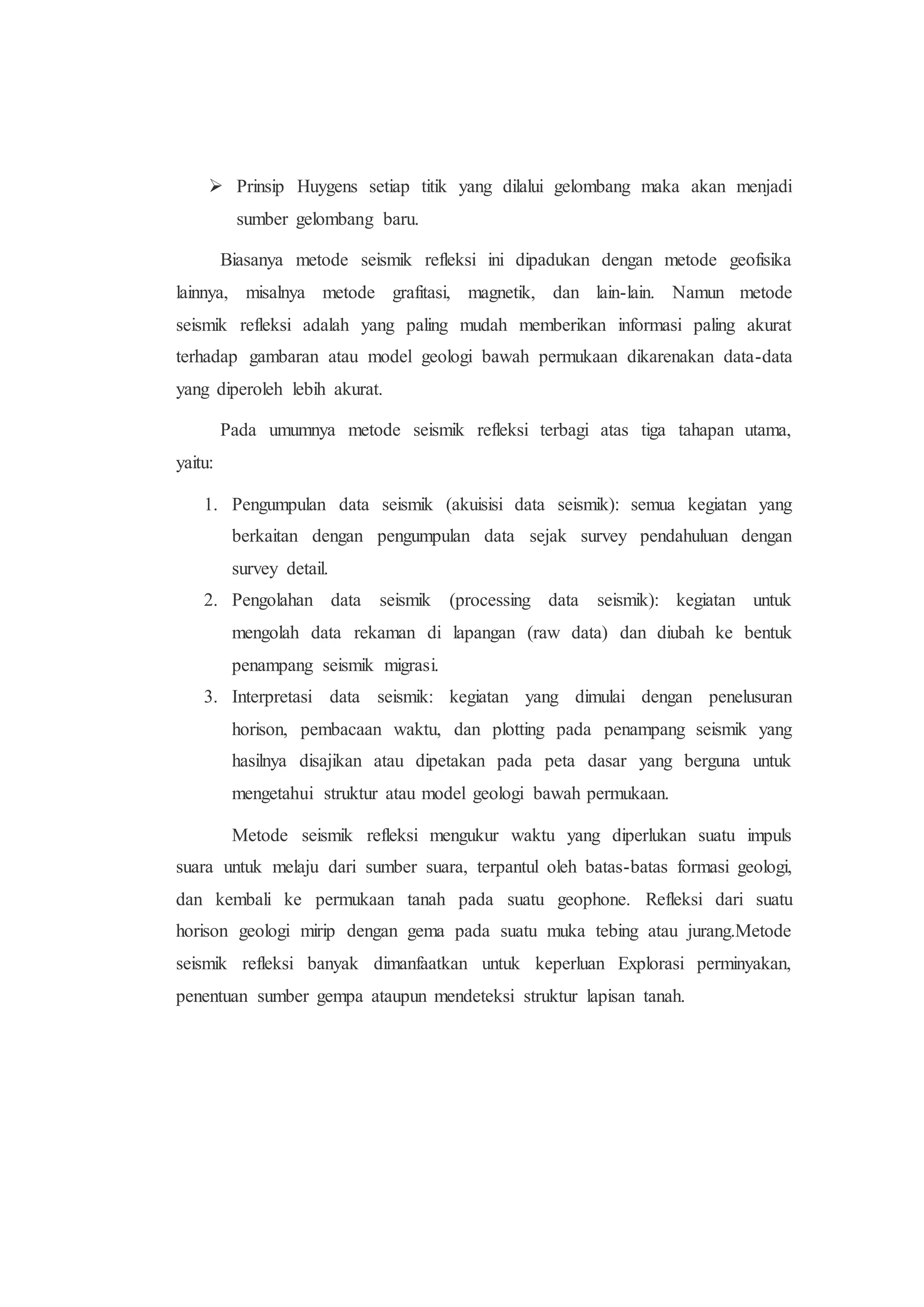

- 7. Prinsip Huygenssetiap titik yang dilalui gelombang maka akan menjadi sumber gelombang baru. Biasanya metode seismik refleksi ini dipadukan dengan metode geofisika lainnya, misalnya metode grafitasi, magnetik, dan lain-lain. Namun metode seismik refleksi adalah yang paling mudah memberikan informasi paling akurat terhadap gambaran atau model geologi bawah permukaan dikarenakan data-data yang diperoleh lebih akurat. Pada umumnya metode seismik refleksi terbagi atas tiga tahapan utama, yaitu: 1. Pengumpulan data seismik (akuisisi data seismik): semua kegiatan yang berkaitan dengan pengumpulan data sejak survey pendahuluan dengan survey detail. 2. Pengolahan data seismik (processing data seismik): kegiatan untuk mengolah data rekaman di lapangan (raw data) dan diubah ke bentuk penampang seismik migrasi. 3. Interpretasi data seismik: kegiatan yang dimulai dengan penelusuran horison, pembacaan waktu, dan plotting pada penampang seismik yang hasilnya disajikan atau dipetakan pada peta dasar yang berguna untuk mengetahui struktur atau model geologi bawah permukaan. Metode seismik refleksi mengukur waktu yang diperlukan suatu impuls suara untuk melaju dari sumber suara, terpantul oleh batas-batas formasi geologi, dan kembali ke permukaan tanah pada suatu geophone. Refleksi dari suatu horison geologi mirip dengan gema pada suatu muka tebing atau jurang.Metode seismik refleksi banyak dimanfaatkan untuk keperluan Explorasi perminyakan, penentuan sumber gempa ataupun mendeteksi struktur lapisan tanah.
- 8. Gambar 3: ilustrasimetode seismik reflaksi Seismik refleksi hanya mengamati gelombang pantul yang datang dari batas-batas formasi geologi. Gelombang pantul ini dapat dibagi atas beberapa jenis gelombang yakni: Gelombang-P, Gelombang-S, Gelombang Stoneley, dan Gelombang Love. Kegiatan teknis utama dalam eksplorasi seismik meliputi : 1. Topografi / navigasi 2. Seismic drilling 3. Recording
- 9.
