Skripsi Elastik Impedansi dan LMR inversion
- 1. Analisis Inversi ElastikImpedansi (EI) dan Lamda Mu Rho (LMR) untuk Identifikasi Penyebaran Reservoar Batupasir dan Fluida Hidrokarbon pada Lapangan “JOGGING” Cekungan Jawa Barat Utara Akbar Dwi Wahyono 09/284096/PA/12806
- 2.
- 3. Latar Belakang Saat inikegiatan karakterisasi reservoir merupakan tahapan yang penting dalam mempelajari dan mencari cadangan minyak dan gas bumi Data non zero offset dibutuhkan ekuivalensi AI yaitu Elastik Impedansi yang dapat digunakan untuk mengkalibrasi reflektivitas seismic far offset stack Inversi yang berdasarkan pendekatan parameter Lame yaitu Lamda, Mu dan Rho (LMR) memiliki sensitivitas yang baik dalam mengidenfikasi fluida hidrokarbon
- 4. 1.Penyebaran lithologi danfluida hidrokarbon pada formasi Talang Akar dengan lithologi perselingan batupasir – shale menggunakan inversi Elastik Impedansi (EI) dan Lamda Mu Rho (LMR) 2.Daerah penelitian dibatasi pada inline 1905 – 1250 dan crossline 4145 – 4300 serta zona target adalah pada lapisan z.2260 formasi Talang Akar Cekungan Jawa Barat Utara yang sudah terbukti mengandung hidrokarbon. 3.Data seismik yang digunakan ialah data seismik 3D dan data CRP gather yang merupakan data Pre-Stack Time Migration (PSTM) dengan asumsi bahwa tahapan processing sudah dilakukan dengan benar dan kualitas data seismik ini sudah cukup baik untuk dilakukan proses lebih lanjut. Serta data kecepatan Vrms 3D yang digunakan untuk analisis ray tracing dalam proses menghasilkan atribut AVO 4.Data sumur yang digunakan yaitu data sumur DONAT-08 dan DONAT-10 yang dilengkapi dengan data kecepatan P-wave, S-wave, Bulk Density, Gamma Ray, Neutron Porosity, Resistivity dan juga data Checkshot Batasan Masalah

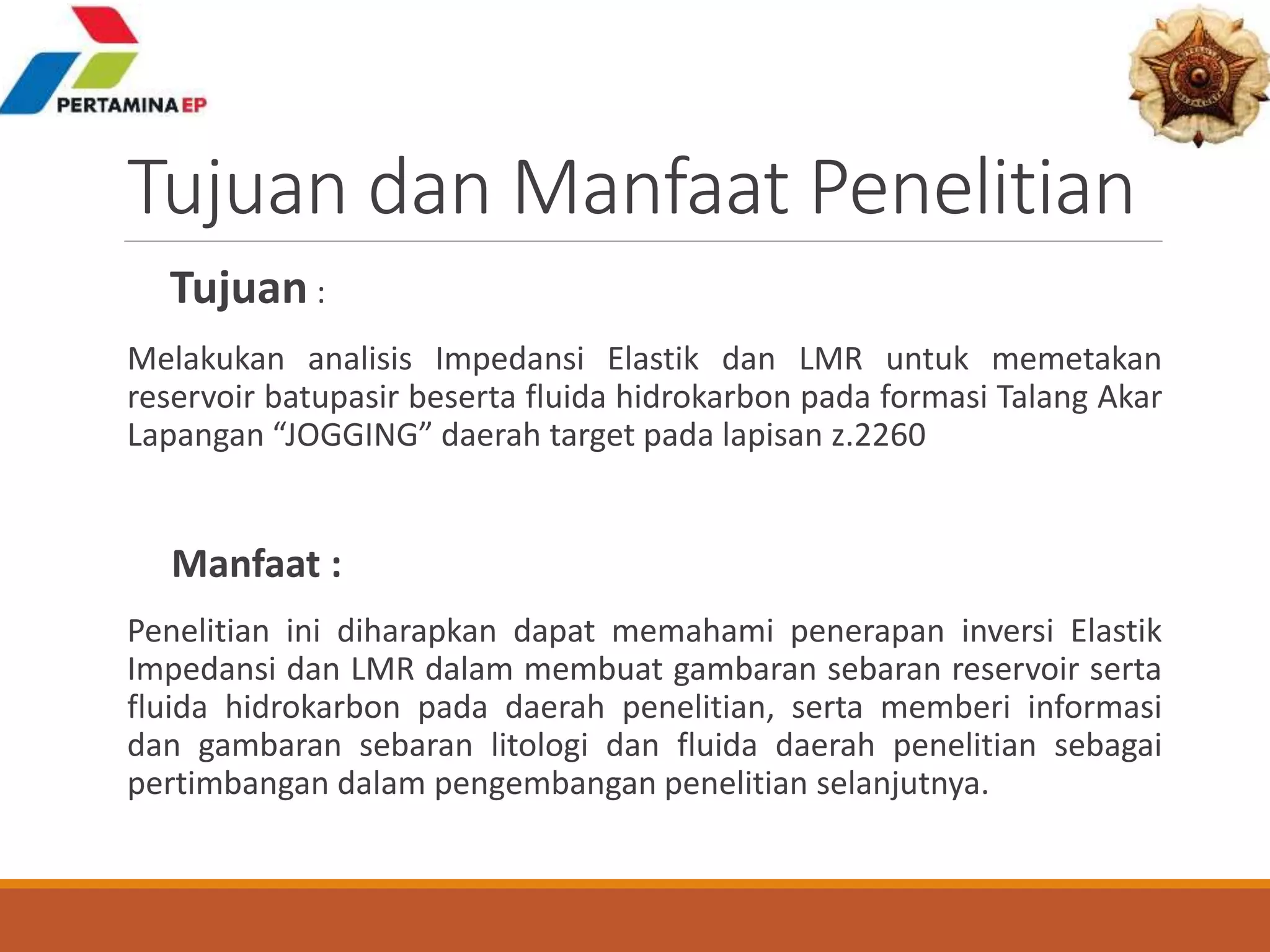

- 5. Tujuan dan ManfaatPenelitian Tujuan : Melakukan analisis Impedansi Elastik dan LMR untuk memetakan reservoir batupasir beserta fluida hidrokarbon pada formasi Talang Akar Lapangan “JOGGING” daerah target pada lapisan z.2260 Manfaat : Penelitian ini diharapkan dapat memahami penerapan inversi Elastik Impedansi dan LMR dalam membuat gambaran sebaran reservoir serta fluida hidrokarbon pada daerah penelitian, serta memberi informasi dan gambaran sebaran litologi dan fluida daerah penelitian sebagai pertimbangan dalam pengembangan penelitian selanjutnya.
- 6. Waktu dan TempatPenelitian Penelitian ini dilakukan selama ± 4 bulan, yaitu mulai 3 November 2013 – 24 Februari 2014 bertempat di Divisi Rembang dan Divisi G&G (Geologi dan Geofisika), PT.Pertamina EP Asset 3, Cirebon, Jawa Barat. Lokasi penelitian : Cilamaya, Jawa Barat
- 7.

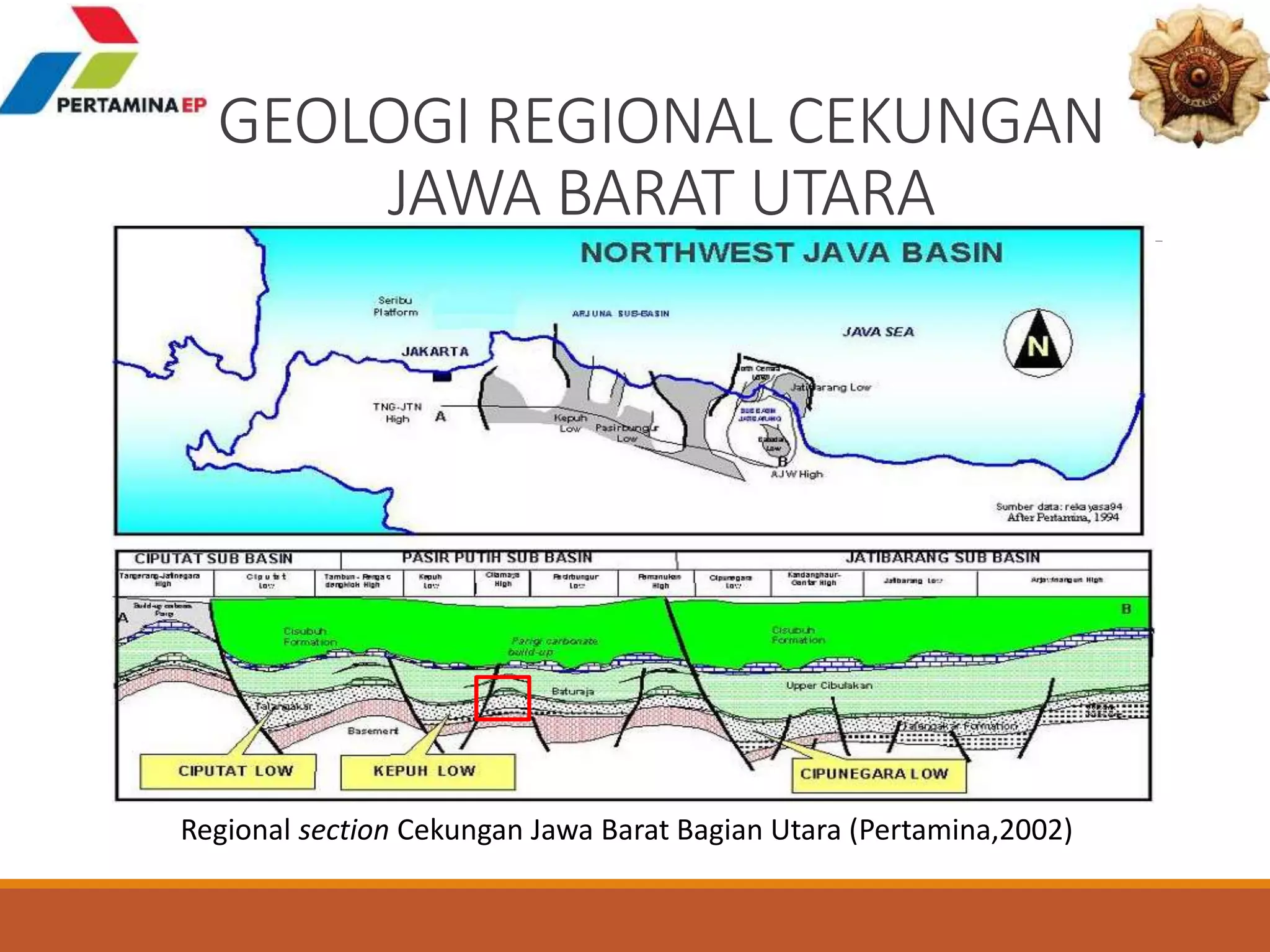

- 8. GEOLOGI REGIONAL CEKUNGAN JAWABARAT UTARA Regional section Cekungan Jawa Barat Bagian Utara (Pertamina,2002)
- 9. STRATIGRAFI DAN PETROLEUM SISTEMCEKUNGAN JAWA BARAT UTARA Kolom stratigrafi regional Cekungan Jawa Barat Utara (Pertamina, 2008)
- 10.

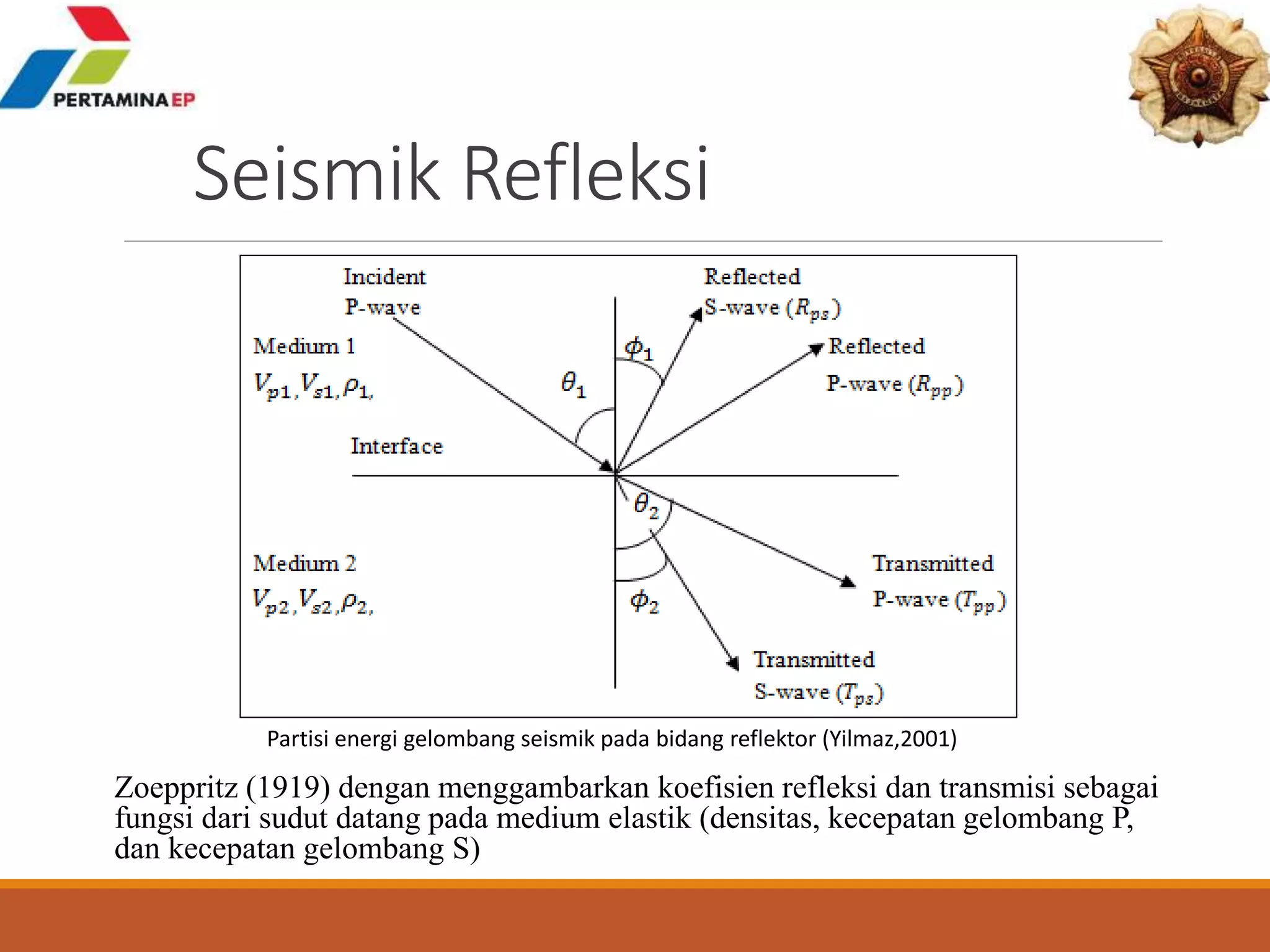

- 11. Seismik Refleksi Zoeppritz (1919)dengan menggambarkan koefisien refleksi dan transmisi sebagai fungsi dari sudut datang pada medium elastik (densitas, kecepatan gelombang P, dan kecepatan gelombang S) Partisi energi gelombang seismik pada bidang reflektor (Yilmaz,2001)
- 12. vp adalah kecepatangelombang P, θ1 adalah sudut datang gelombang P vs adalah kecepatan gelombang S, θ2 adalah sudut bias gelombang P Rp adalah amplitudo gelombang P refleksi, ϕ1 adalah sudut pantul gelombang S Rs adalah amplitudo gelombang S refleksi, ϕ2 adalah sudut bias gelombang S Tp adalah amplitudo gelombang P transmisi, ρ adalah densitas Ts adalah amplitudo gelombang S transmisi Zoeppritz (1919) membuat persamaan matriks yang menggambarkan koefisien refleksi dan transmisi sebagai fungsi dari sudut datang pada medium elastik dari menurunkan nilai koefisien refleksi dan transmisi dengan mengamati tekanan dan pergeseran yang terjadi di sepanjang batas lapisan antara dua medium, baik pada arah normal maupun tangensial. 1 1 2 2 1 1 2 2 2 2 2 1 2 2 11 21 1 22 2 1 1 1 2 1 1 1 2 22 2 1 1 2 2 1 1 1 1 1 sin cos sin cos cos sin cos sin sin2 cos2 sin2 cos2 cos2 sin2 cos2 sin2 P S S P S PP P S S P S S S SP P P P R R V V V VV T V V V V T V VV V V V 1 1 1 1 1 sin cos sin2 cos2
- 13. Amplitude Variation withOffset Analisis AVO bertumpu pada perubahan amplitudo sinyal terpantul terhadap jarak dari sumber gelombang ke geophone penerima (offset) Hubungan antara offset dan sudut datang (θ). Makin besar offset, makin besar pula sudut datangnya (Munadi, 1993)
- 14. Klasifikasi AVO Koefisien refleksigelombang P dan tabel perilaku AVO pada top masing-masing gas sand. Klasifikasi menurut Rutherford dan Williams (1989). (Castagna et al., 1998)
- 15. Metode AVO Sumber :Hampson - RussellBagan Metode AVO
- 16. Seismik Inversi Rekursif inversi, ialah bentuk sederhana dan paling pertama dari inversi 𝑅𝑖 = 𝐼 𝑖+1−𝐼 𝑖 𝐼 𝑖+1+𝐼 𝑖 𝐼𝑖+1 = 𝐼𝑖 1+𝑅 𝑖 1 − 𝑅 𝑖 𝐼 𝑛 = 𝐼1 𝑖=1 𝑛−1 1+ 𝑅 𝑖 1−𝑅 𝑖 Dimulai dengan mendefinisikan koefisien refleksi : Impedansi lapisan ke (i+1) bisa didapatkan dengan : Dimulai dari lapisan pertama, impedansi dari lapisan selanjutnya bisa didapatkan secara rekursif, dengan mengaplikasikan formula :
- 17. Inversi Sparse Spike Hanyareflektivitas yang besar yang dianggap sebagai event refleksi yang berarti

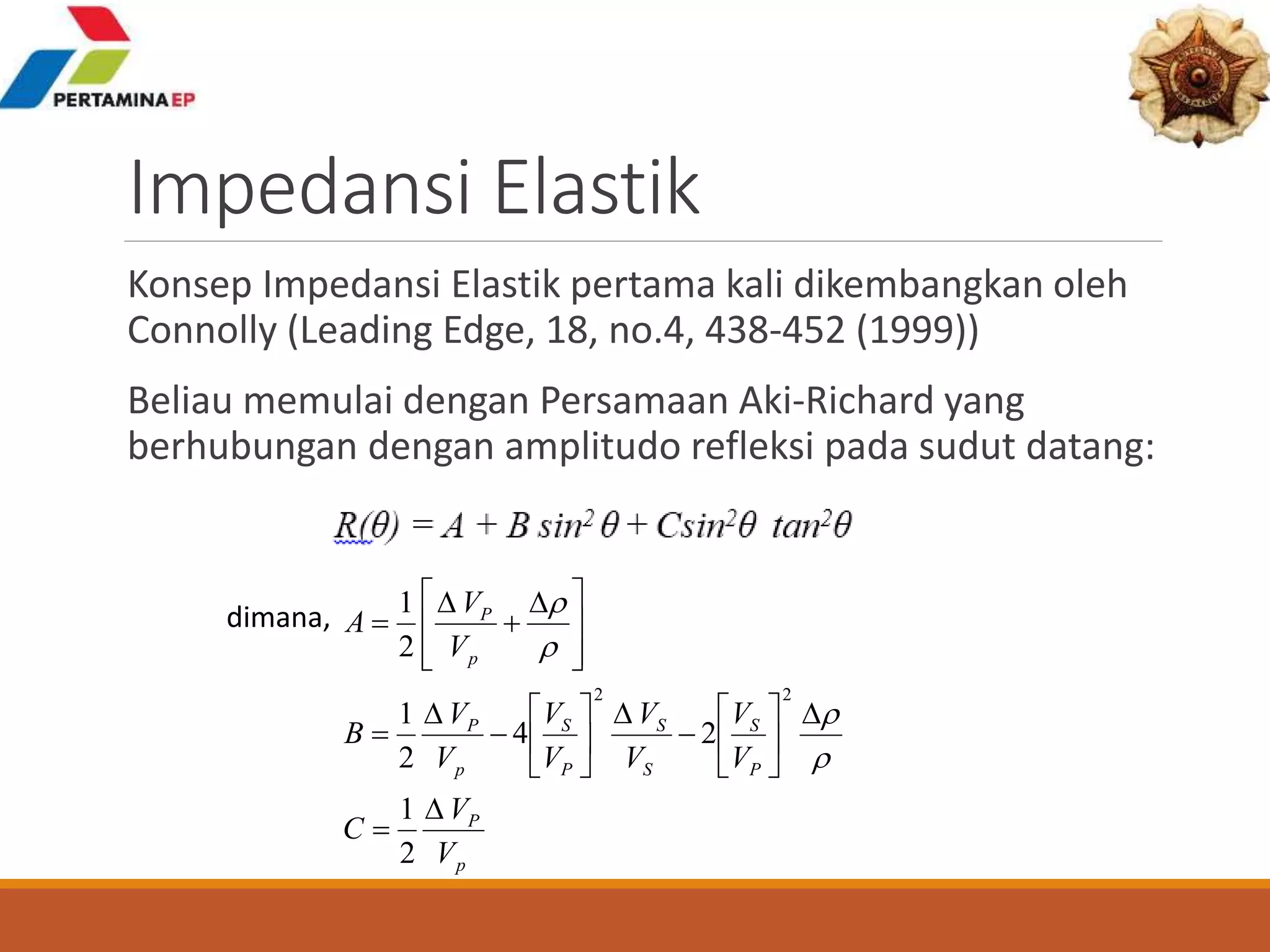

- 18. Impedansi Elastik Konsep ImpedansiElastik pertama kali dikembangkan oleh Connolly (Leading Edge, 18, no.4, 438-452 (1999)) Beliau memulai dengan Persamaan Aki-Richard yang berhubungan dengan amplitudo refleksi pada sudut datang: p P P S S S P S p P p P V V C V V V V V V V V B V V A 2 1 24 2 1 2 1 22 dimana,
- 19. Impedansi Elastik Mengingat untukkasus zero-offset : Dengan analogi, Connolly mendefinisikan sebuah tipe impedansi yang baru yang akurat untuk mengidentifikasi perubahan impedansi dari kecil - sedang: Dengan perumusan matematika, Connolly menyatakan bahwa: )sin1()sin8()tan1( 222 )( KK SP VVEI 2 dimana P S V V K
- 20. Impedansi Elastik Persamaan sebelumnyamenggunakan ketiga suku dari persamaan Aki- Richard. Untuk sudut lebih dari 30°, persamaan tersebut tidak memberikan kecocokan yang berbanding lurus. Untuk sudut lebih besar (offset lebih besar), maka hanya menggunakan kedua suku yang pertama, yang memberikan persamaan : )sin1()sin8()sin1( 222 )( KK SP VVEI 2 dimana P S V V K
- 21. Normalisasi Impedansi Elastik PersamaanEI sebelumnya telah dimodifikasi oleh Whitcombe (2002) dengan memperkenalkan konstanta referensi 𝑉𝑝0 , 𝑉𝑠0 , dan 𝜌0 yang bertujuan untuk menghilangkan variable berdimensi pada persamaan tersebut, sehingga dapat dibandingkan dengan nilai AI, menjadi persamaan di bawah ini: 𝐸𝐼 𝜃 = 𝑉𝑝0 𝑉𝑠0 𝑉𝑝 𝑉𝑝0 a 𝑉𝑠 𝑉𝑠0 b ρ 𝜌0 c a = 1 + sin2 𝜃 b = −8𝐾 sin2 𝜃 c = (1 − 4𝐾 sin2 𝜃) dimana,
- 22. Kecepatan Gelombang Seismik Besarkecepatan gelombang P (vp) dan kecepatan gelombang S (vs), diberikan sebagai persamaan berikut : Menurut cara bergetarnya gelombang seismik dibagi menjadi dua macam (Goodway, 2001), yang ditunjukan pada gambar berikut :
- 23. Inkompresibilitas dan Rigiditas Mediumelastik ditinjau dari stress dan strain yang terbagi menjadi : Longitudinal Strain : 𝑒 𝐿= Δ𝐿 𝐿 Transverse Strain : 𝑒 𝑤= Δ𝑊 𝑊 Shear Strain : 𝑒𝑠= Δ𝑌 𝑋 = 𝑡𝑎𝑛θ Sumber : AVO Theory oleh Hampson - Russel
- 24. Inkompresibilitas dan Rigiditas Deskripsidari stress/strain sebenarnya melibatkan tiga dimensional dari model cube batuan, diistilahkan sebagai volumetric strain. Sumber : AVO Theory oleh Hampson - Russel

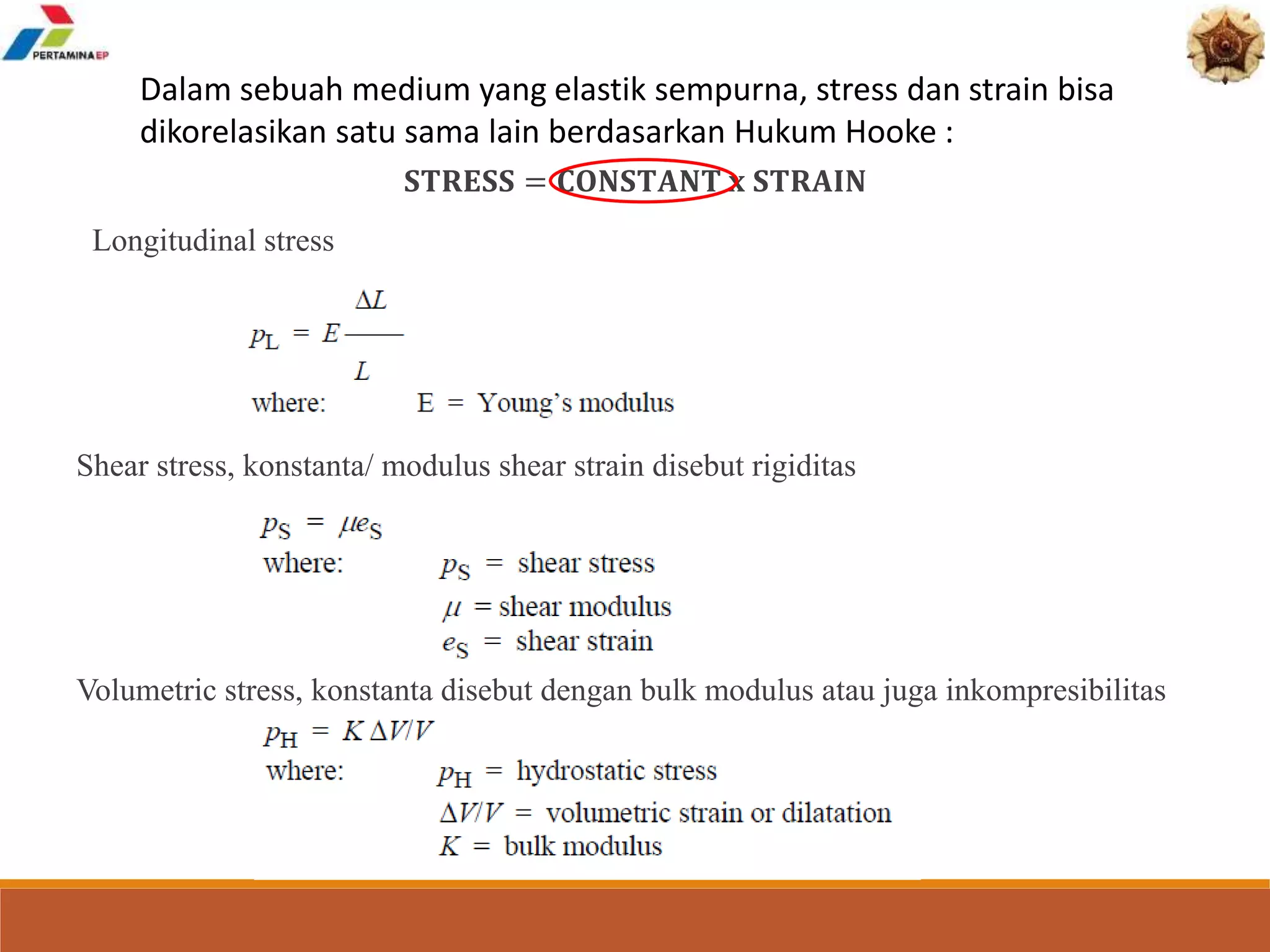

- 25. Dalam sebuah mediumyang elastik sempurna, stress dan strain bisa dikorelasikan satu sama lain berdasarkan Hukum Hooke : 𝐒𝐓𝐑𝐄𝐒𝐒 = 𝐂𝐎𝐍𝐒𝐓𝐀𝐍𝐓 𝐱 𝐒𝐓𝐑𝐀𝐈𝐍 Longitudinal stress Shear stress, konstanta/ modulus shear strain disebut rigiditas Volumetric stress, konstanta disebut dengan bulk modulus atau juga inkompresibilitas
- 26. Konstanta Lame LamdaMu Rho Secara Matematik kedua parameter Lame dapat diperoleh dari persamaan kecepatan gelombang P dan kecepatan gelombang S 𝜆 = koefisien lamda = 𝑘 − 2 3 µ, dimana

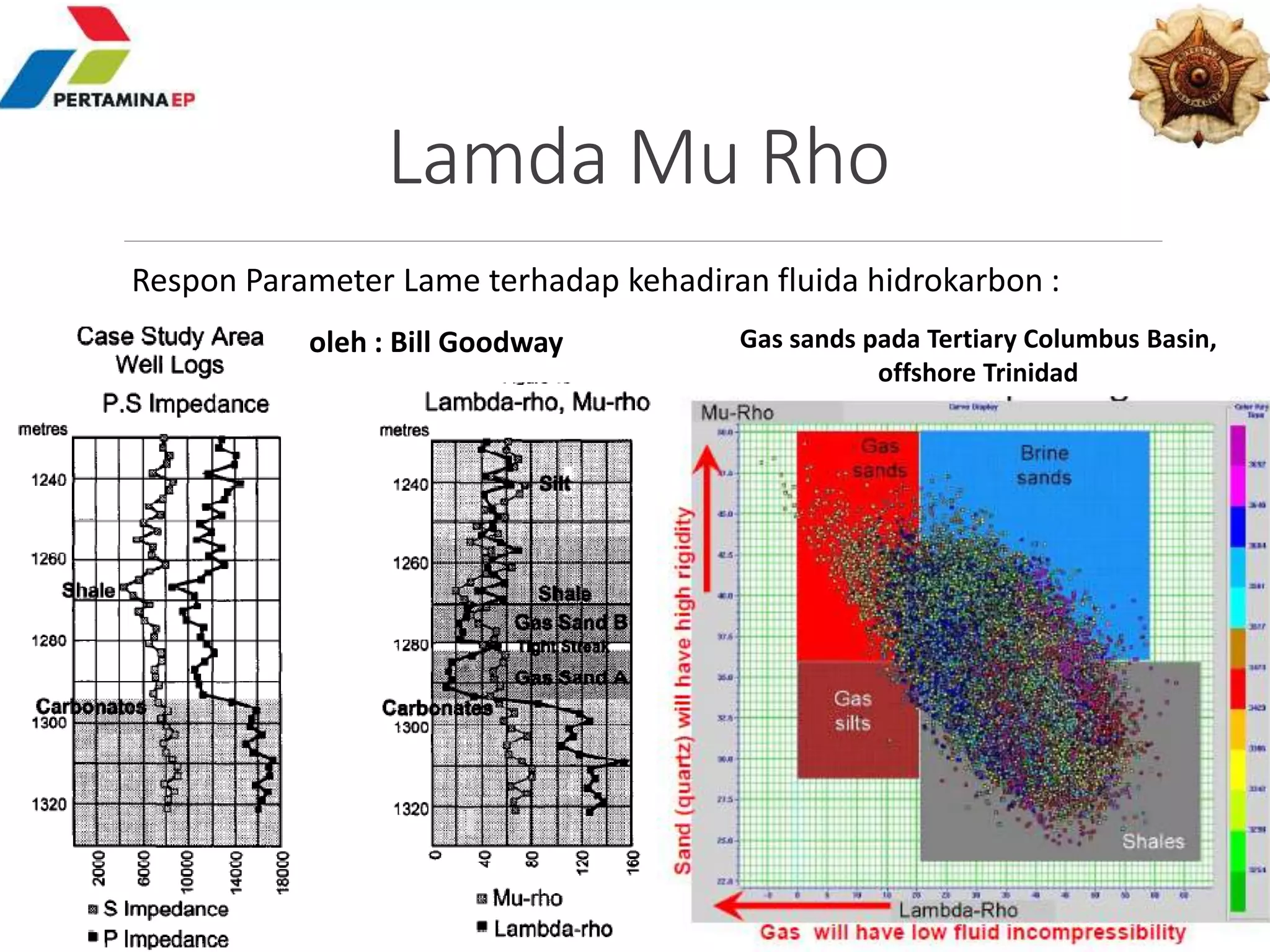

- 27. Lamda Mu Rho ResponParameter Lame terhadap kehadiran fluida hidrokarbon : oleh : Bill Goodway Gas sands pada Tertiary Columbus Basin, offshore Trinidad
- 28.

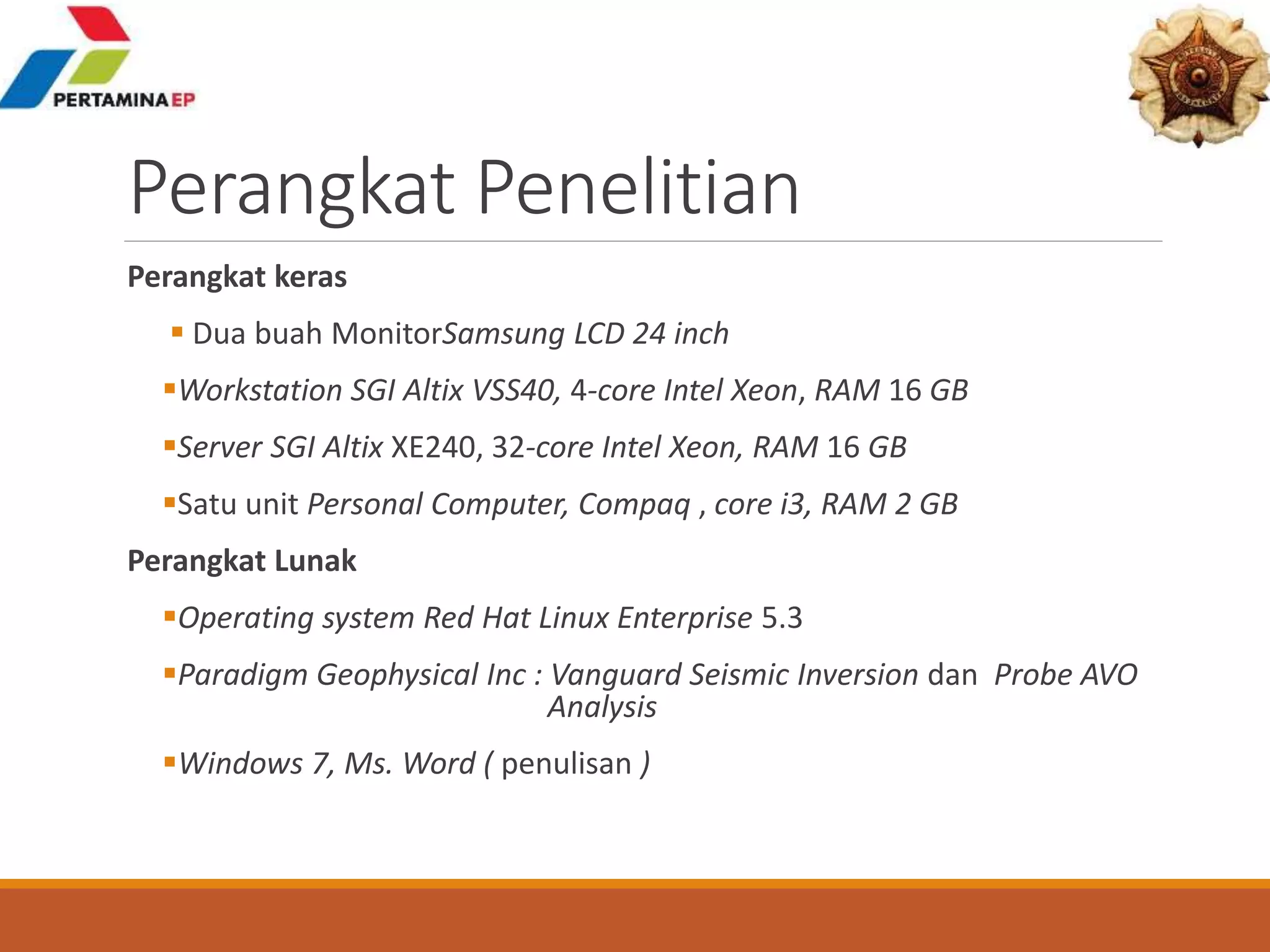

- 29. Perangkat Penelitian Perangkat keras Dua buah MonitorSamsung LCD 24 inch Workstation SGI Altix VSS40, 4-core Intel Xeon, RAM 16 GB Server SGI Altix XE240, 32-core Intel Xeon, RAM 16 GB Satu unit Personal Computer, Compaq , core i3, RAM 2 GB Perangkat Lunak Operating system Red Hat Linux Enterprise 5.3 Paradigm Geophysical Inc : Vanguard Seismic Inversion dan Probe AVO Analysis Windows 7, Ms. Word ( penulisan )
- 30. Data Penelitian -Data Seismik Inline : 1095 – 1250 Interval time : 0-3000 ms Crossline : 4145 – 4300 Jarak antar inline : 25 meter Sampling rate : 2 ms Jarak antar crossline : 25 meter Data Seismik PSTM (Post Stack Time Mugration) Data Seismik CRP (Common Reflection Point) Gather Spesifikasi :

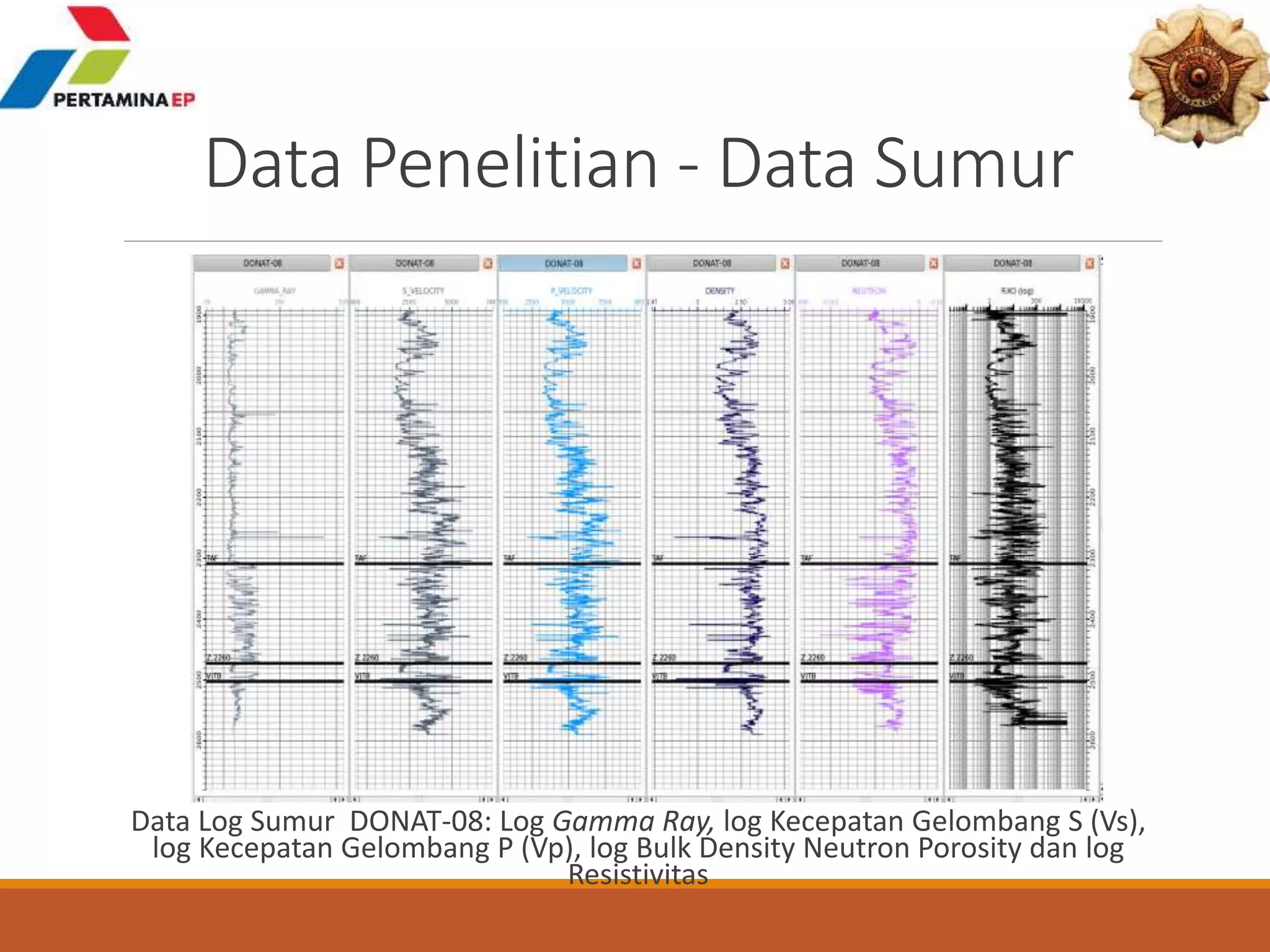

- 31. Data Penelitian -Data Sumur Data Log Sumur DONAT-08: Log Gamma Ray, log Kecepatan Gelombang S (Vs), log Kecepatan Gelombang P (Vp), log Bulk Density Neutron Porosity dan log Resistivitas

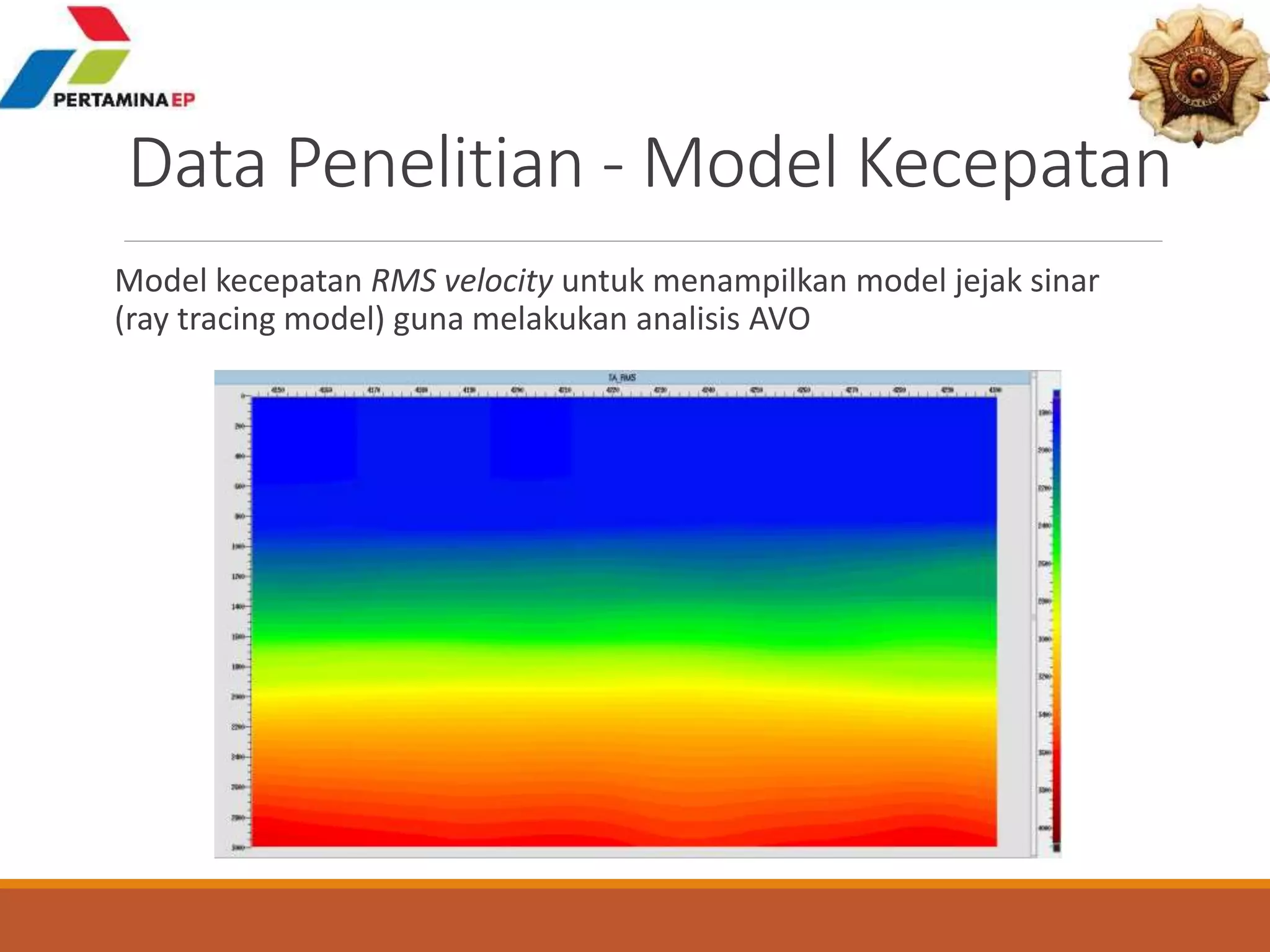

- 32. Data Penelitian -Model Kecepatan Model kecepatan RMS velocity untuk menampilkan model jejak sinar (ray tracing model) guna melakukan analisis AVO
- 33.

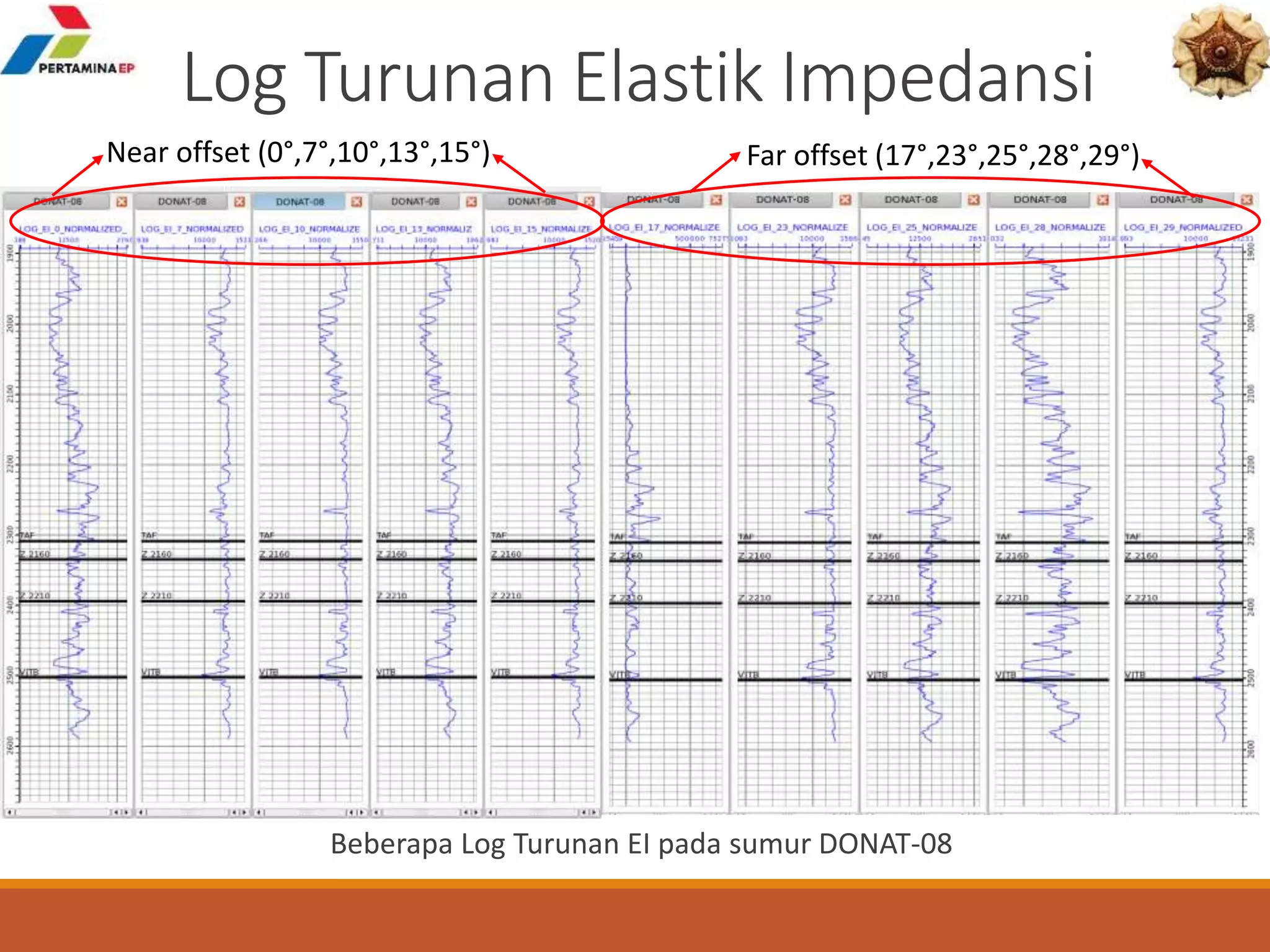

- 34. Log Turunan ElastikImpedansi Beberapa Log Turunan EI pada sumur DONAT-08 Near offset (0°,7°,10°,13°,15°) Far offset (17°,23°,25°,28°,29°)

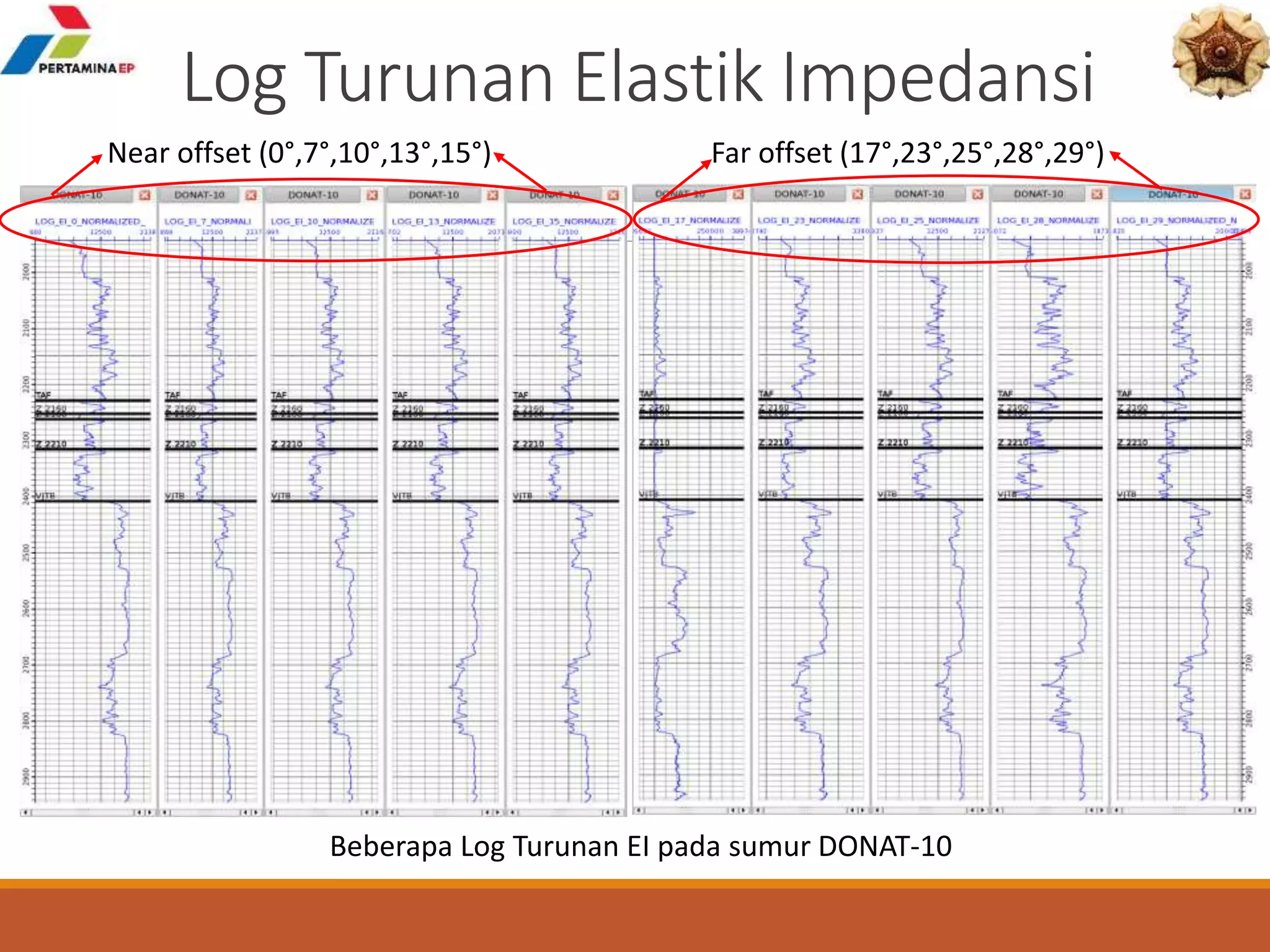

- 35. Log Turunan ElastikImpedansi Near offset (0°,7°,10°,13°,15°) Far offset (17°,23°,25°,28°,29°) Beberapa Log Turunan EI pada sumur DONAT-10

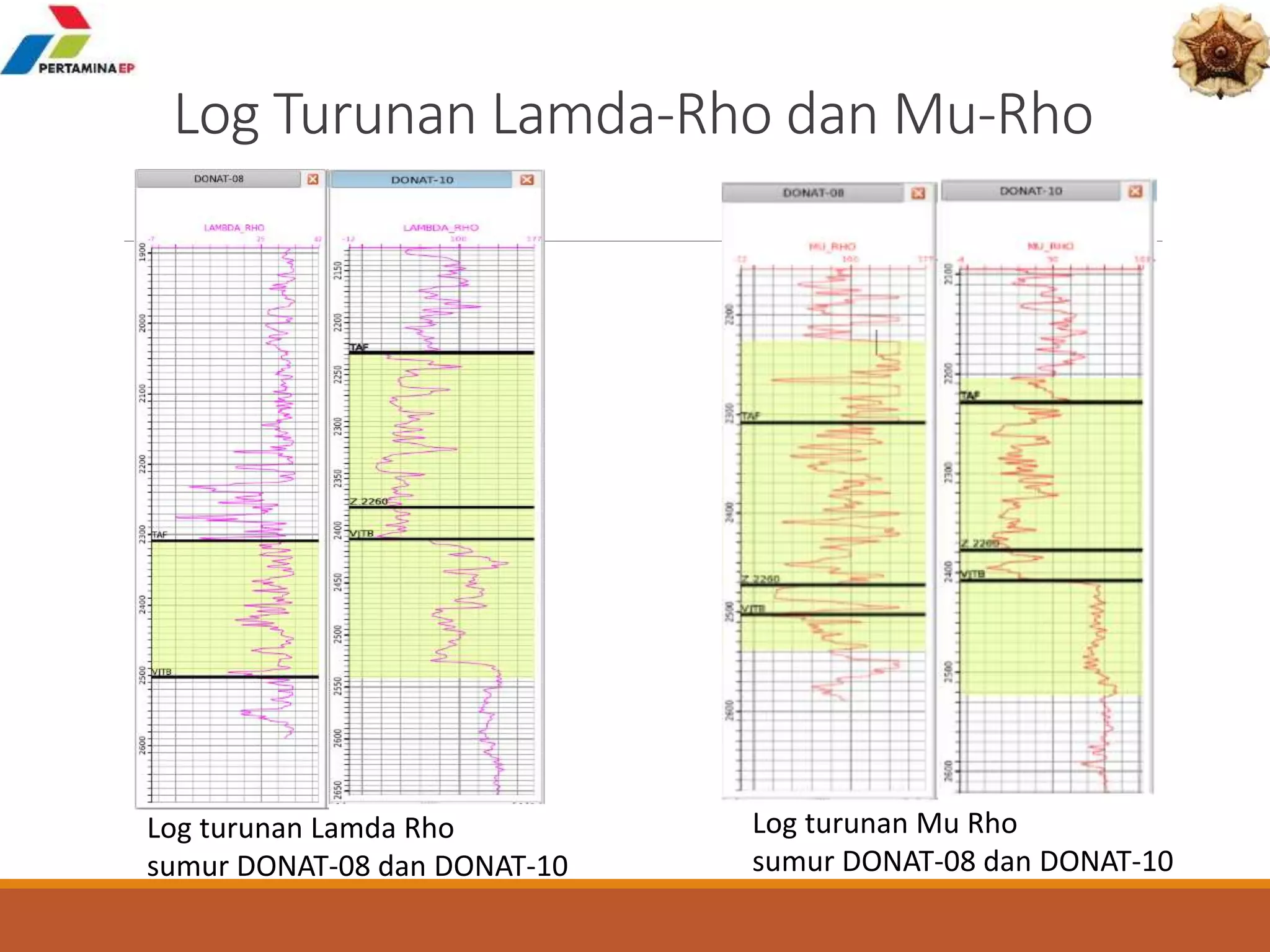

- 36. Log Turunan Lamda-Rhodan Mu-Rho Log turunan Lamda Rho sumur DONAT-08 dan DONAT-10 Log turunan Mu Rho sumur DONAT-08 dan DONAT-10

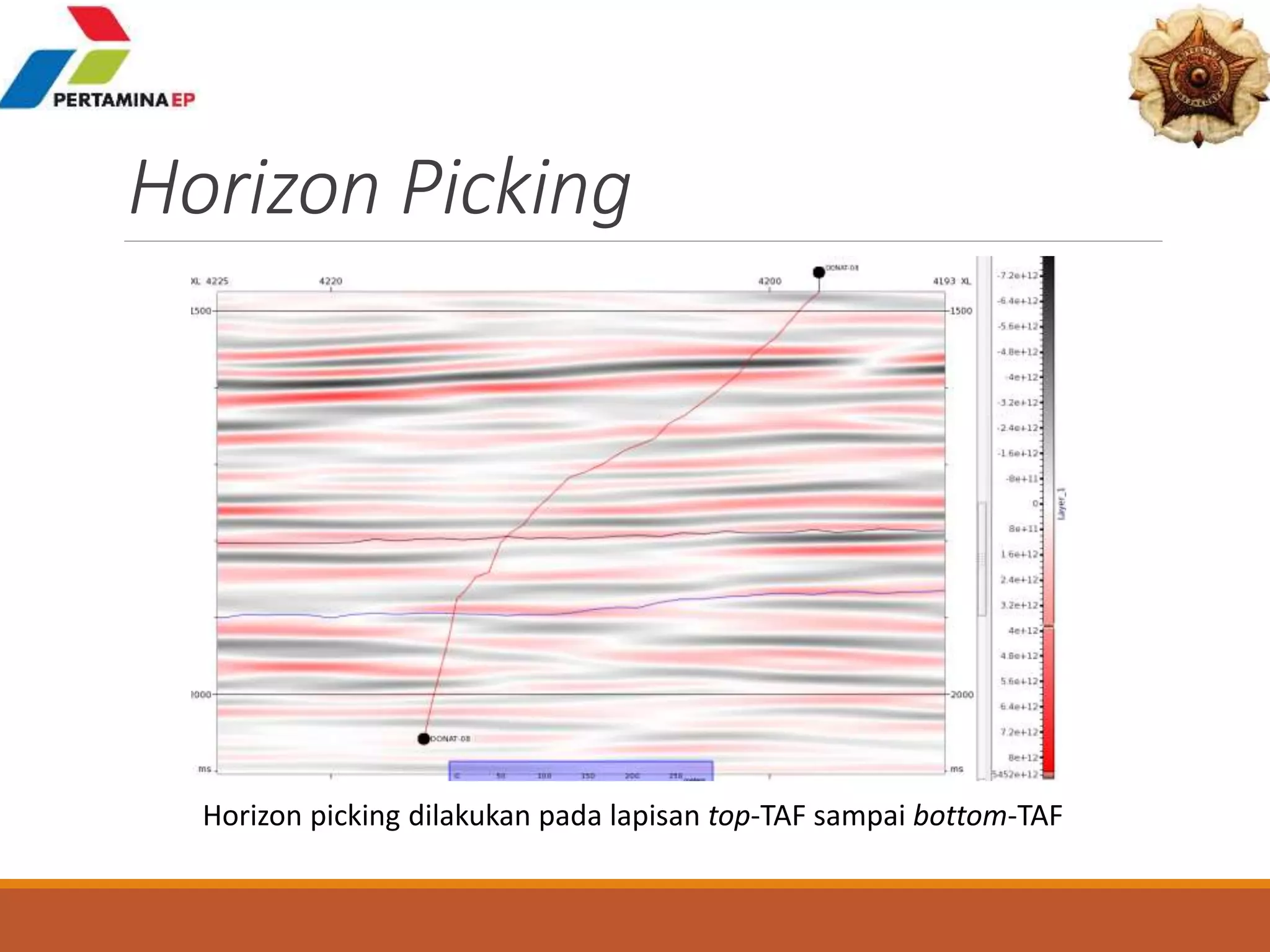

- 37. Horizon Picking Horizon pickingdilakukan pada lapisan top-TAF sampai bottom-TAF
- 38. Well Seismic Tie- PSTM well seismik tie sumur DONAT-08 pada data PSTM
- 39. Well Seismic Tie- PSTM Penampang PSTM hasil well seismik tie pada sumur DONAT-08 Wavelet tipe zero phase (atas); wavelet hasil bandpass (tengah) dan hasil cross correlation sintetik dengan trace seismik (bawah)
- 40. Well Seismic Tie- Reflektivitas well seismik tie sumur DONAT-08 pada data reflektivitas
- 41. Well Seismic Tie- Reflektivitas Wavelet tipe zero phase (atas); wavelet hasil bandpass (tengah) dan hasil cross correlation sintetik dengan trace seismik (bawah) Penampang Reflektivitas hasil well seismik tie pada sumur DONAT-08

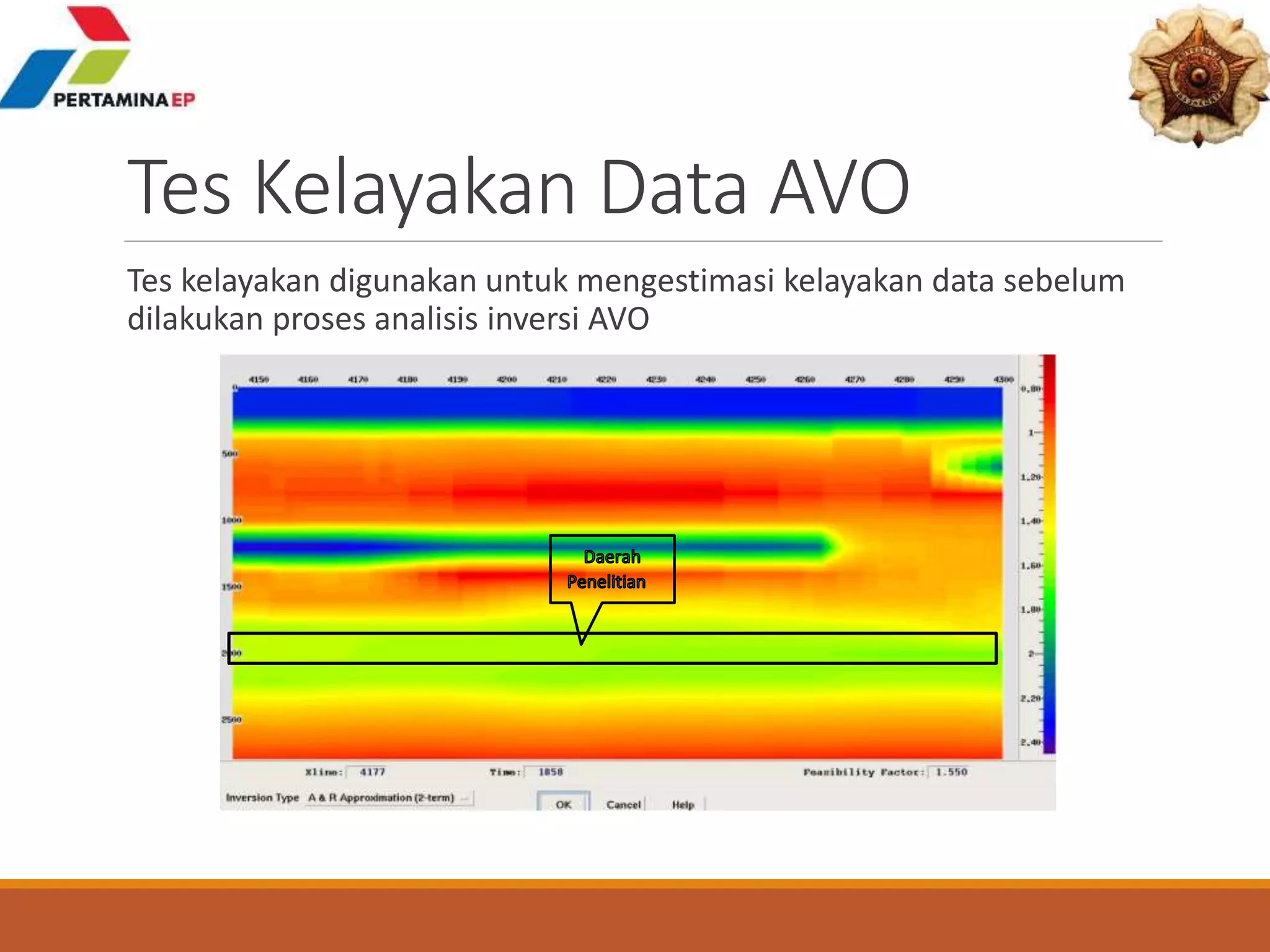

- 42. Tes Kelayakan DataAVO Tes kelayakan digunakan untuk mengestimasi kelayakan data sebelum dilakukan proses analisis inversi AVO

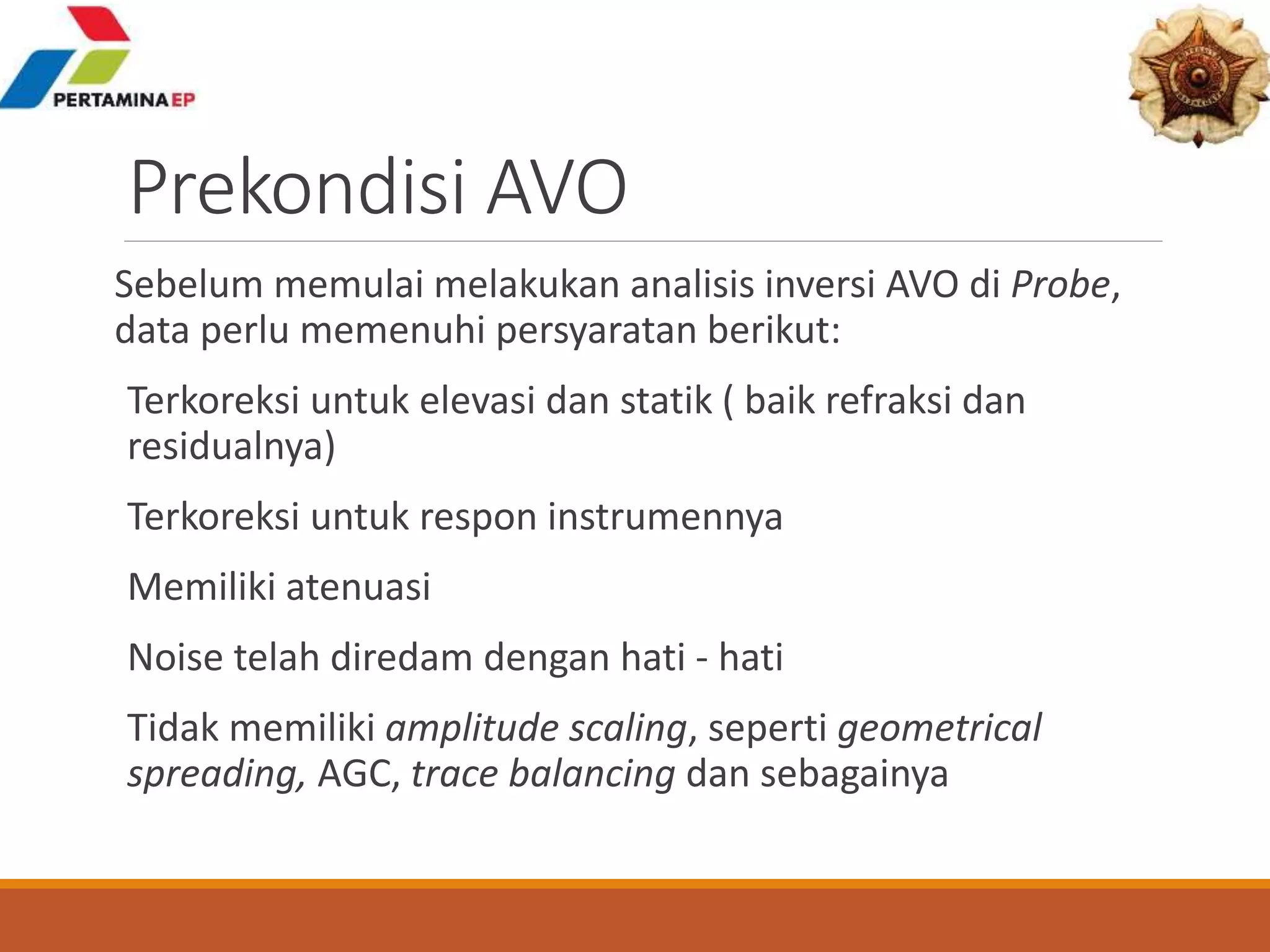

- 43. Prekondisi AVO Sebelum memulaimelakukan analisis inversi AVO di Probe, data perlu memenuhi persyaratan berikut: Terkoreksi untuk elevasi dan statik ( baik refraksi dan residualnya) Terkoreksi untuk respon instrumennya Memiliki atenuasi Noise telah diredam dengan hati - hati Tidak memiliki amplitude scaling, seperti geometrical spreading, AGC, trace balancing dan sebagainya
- 44. Prekondisi AVO Parameter prekondisiyang dilakukan untuk menjaga kualitas data CRP gather beserta amplitudonya, yang dipilih pada penelitian ini ialah Residual NMO : Automatic Flattening Koreksi Amplitudo : Q-Correction Penapisan : - Band Pass Filter ( 5, 10, 60,70 ) Hz - Wavelet Unstrecthing Spektrum Amplitudo data CRP gather

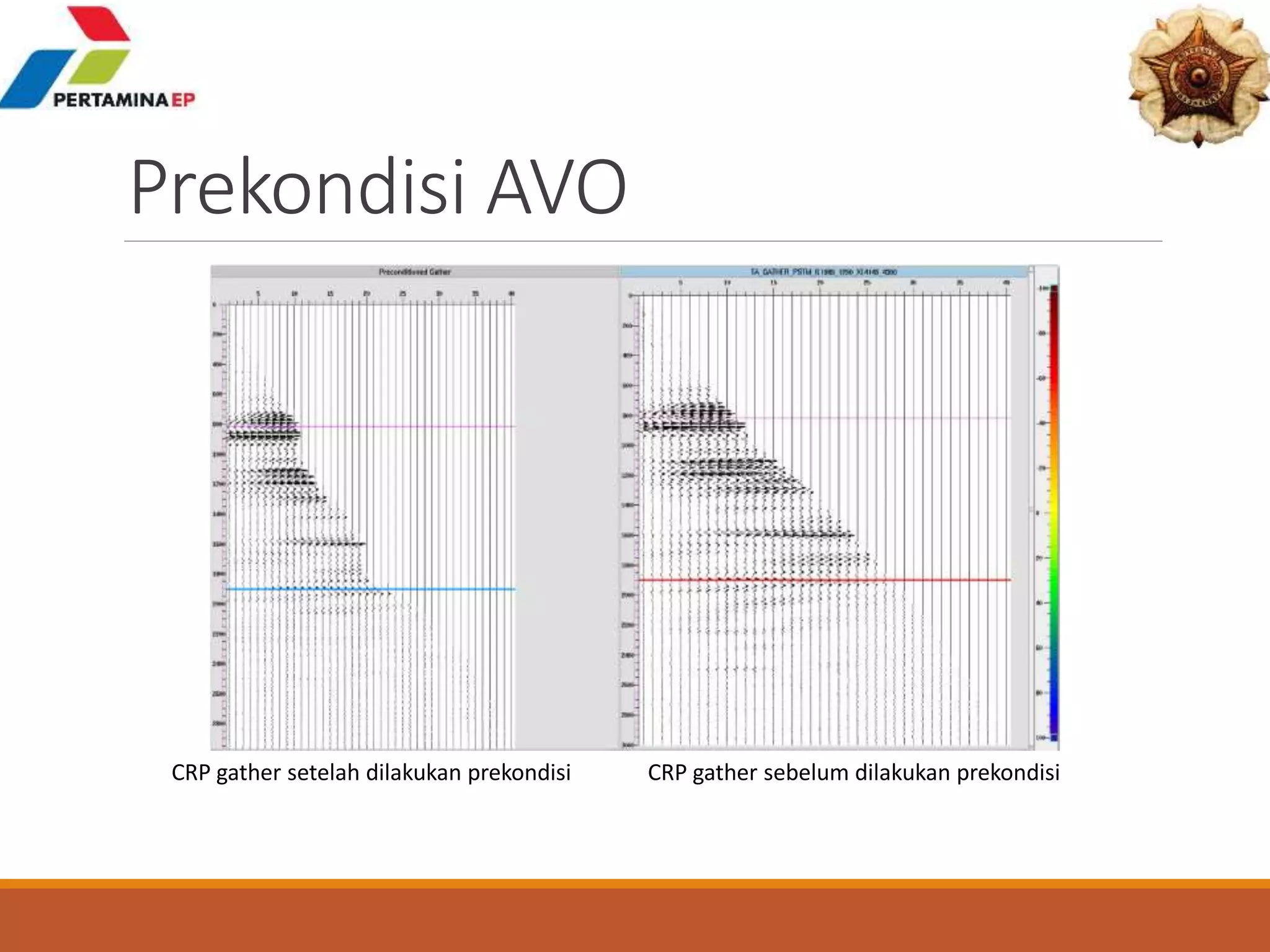

- 45. Prekondisi AVO CRP gathersetelah dilakukan prekondisi CRP gather sebelum dilakukan prekondisi
- 46. Background Model Background modeldigunakan sebagai input low frequency model dalam inversi Parameter Background model yang digunakan : Krigging method : Ordinary Krigging Well input data (EI,λρ,µλ) : DONAT-08 dan DONAT-10 Extraction Method : Uniform Sublayer thickness : 0.25 ms Dari kombinasi dua data sumur yang dipakai dengan horizon interpretasi, kemudian dilakukan interpolasi dan juga ekstrapolasi dari data sumur ke horizon interpretasi untuk mendapatkan volume background model.
- 47. Analisa Parameter InversiElastik Impedansi dan Lamda Mu Rho Parameter Utama : Lebar pita frekuensi Initial guess Spike Sparseness Faktor kalibrasi amplitudo Analisa Parameter Inversi Elastik Impedansi 28°
- 48. BAB V Hasil danPembahasan
- 49. Analisa Log Sumur Zona Target Log– log utama yang digunakan sebagai analisa petrofisika penentuan zona hidrokarbon
- 50. EI 28° vsGamma Ray Analisa crossplot sensitivitas untuk melihat seberapa sensitif data log sumur dalam membedakan litologi maupun fluida. Sensitivitas EI 28° pada sumur DONAT-08 Sensitivitas EI 28° pada sumur DONAT-10
- 51. Mu-Rho vs GammaRay Sensitivitas Mu –Rho pada sumur DONAT-08 Sensitivitas Mu –Rho pada sumur DONAT-10

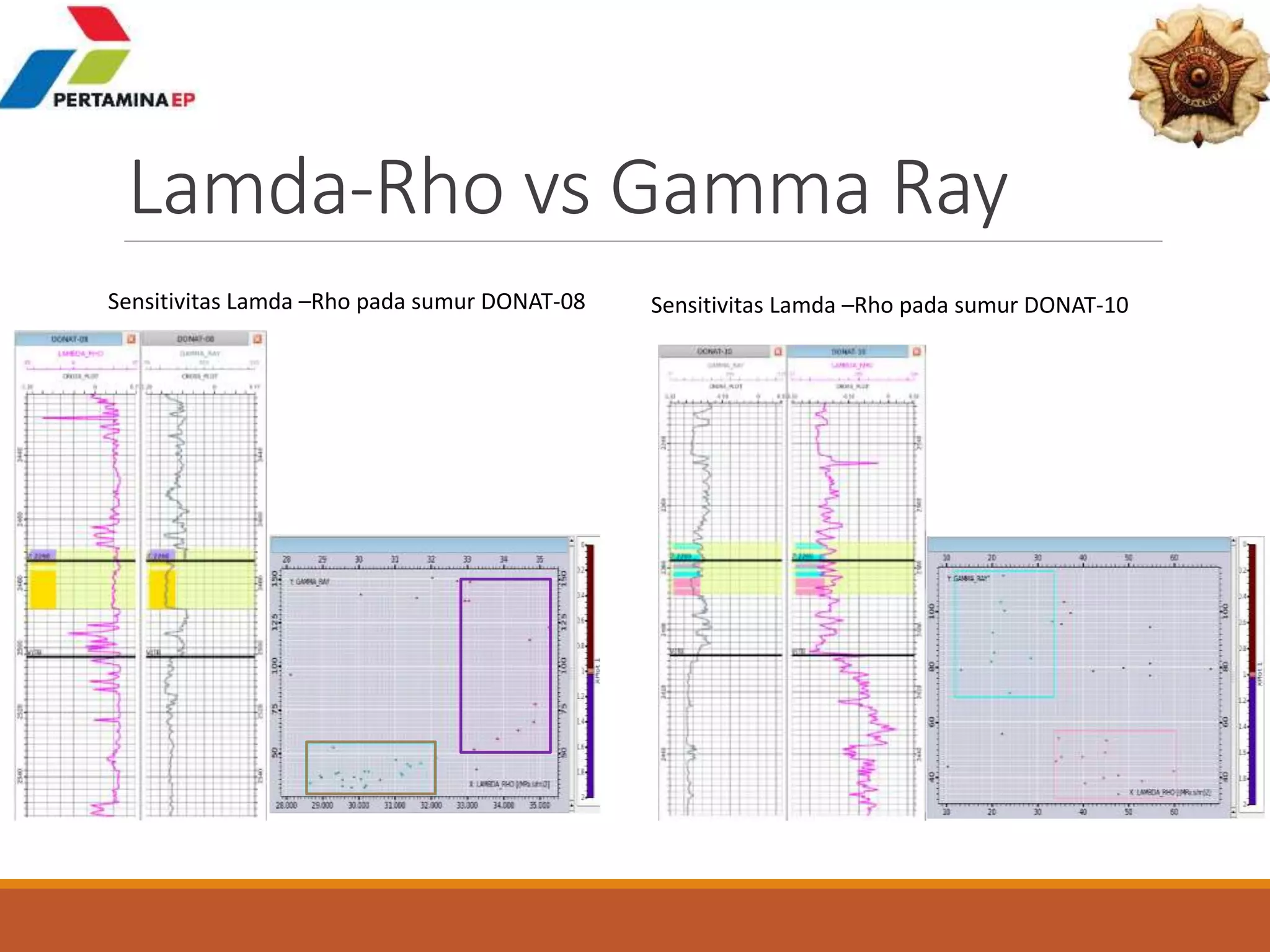

- 52. Lamda-Rho vs GammaRay Sensitivitas Lamda –Rho pada sumur DONAT-08 Sensitivitas Lamda –Rho pada sumur DONAT-10
- 53. Peta Struktur Waktu- TAF
- 54. Respon AVO pada1905 ms – 1930 ms (lapisan z.2260)
- 55. Inversi Atribut AVO Atributangle stack : kiri - near offset (0° -15°) kanan – far offset (20° -35°) Atribut Intercept (kiri) dan Gradient (kanan) Nilai reflektivitas near offset -30 sampai -20 Nilai reflektivitas far offset -20 sampai 0 Menghasilkan koefisien refleksi yg negatif serta gradient positif Menghasilkan intercept yg negatif serta gradient positif
- 56. Background Model ElastikImpedansi 28° SU Penampang Background model yang memotong kedua sumur Kontrol kualitas Background Model pada sumur DONAT-08
- 57. Background Model Mu-Rho SU Penampang Background model yang memotong kedua sumur Kontrol kualitas Background Model pada sumur DONAT-08
- 58. SU Background Model Lamda-Rho Penampang Background model yang memotong kedua sumur Kontrol kualitas Background Model pada sumur DONAT-08
- 59. Hasil Inversi ElastikImpedansi 28° SU Penampang Inversi EI 28° yang memotong kedua sumur Kontrol kualitas Hasil Inversi Ei 28° pada sumur DONAT-08
- 60. Hasil Inversi Lamda-Rho US Penampang Inversi Lamda-Rho yang memotong kedua sumur Kontrol kualitas Hasil Inversi Lamda-Rho pada sumur DONAT-08
- 61. Hasil Inversi Mu-Rho SU PenampangInversi Mu-Rho yang memotong kedua sumur Kontrol kualitas Hasil Inversi Mu-Rho pada sumur DONAT-08
- 62. Penyebaran Lateral ElastikImpedansi 28° hidrokarbon shale batupasir hidrokarbon Slicing data Elastik Impedansi 28° berdasarkan data top VJTB horizon +10 ms sampai +35ms, yang berada pada kawasan waktu 1905 ms – 1930 ms
- 63. Penyebaran Lateral LamdaMu Rho low λρ low λρ high µρ high µρ Slicing data Lamda-Rho (kiri) dan Mu-Rho(kanan) berdasarkan data top VJTB horizon +10 ms sampai +35ms, yang berada pada kawasan waktu 1905 ms – 1930 ms
- 64. Interpretasi Hasil InversiEI 28° dan LMR Zona 1 Zona 2 Zona 1 Zona 2 Zona 1 Zona 2 (a) Slicing hasil inversi Elastik Impedansi 28° (b) Lamda-Rho (c) Mu-Rho overlay dengan Peta Struktur (Time Migrated) dengan tebal 10 ms dan 35 ms ke atas dari horizon base TAF (a) (b) (c)
- 65.
- 66. Kesimpulan 1. Daerah targetpada kedalaman 1905 ms – 1930 ms (lapisan z.2260) merupakan daerah yang tergolong anomali AVO kelas IV sesuai dengan klasifikasi Rutherford dan William 2.Parameter Elastik Impedansi sudut 28°, merupakan parameter yang sensitif terhadap perubahan litologi, karena parameter ini dapat memisahkan dengan baik antara batupasir dan shale. 3.Hasil inversi Elastik Impedansi 28° memperlihatkan range nilai Elastik Impedansi untuk reservoar batupasir pada lapisan z.2260 berkisar antara 10000 – 12600 ((m/s)2*(gr/cc)). 4.Penyebaran reservoar batupasir dari hasil inversi Elastik Impedansi 28° pada lapisan z.2260 di daerah sekitar sumur DONAT-08 berkembang sangat baik, lain hal dengan daerah sekitar sumur DONAT-10 batupasir menipis dan lebih didominasi oleh shale. 5.Penyebaran fluida hidrokarbon hasil inversi Elastik Impedansi 28° terbagi menjadi dua zona anomali hidrokarbon utama, yang pertama di daerah sekitar sumur DONAT-08 dengan orientasi Barat Daya - Timur Laut, yang kedua di daerah sebelah paling Tenggara dari lapangan “JOGGING” dengan orientasi ke arah Selatan – Utara. 6.Penyebaran fluida hidrokarbon hasil inversi Lamda Mu Rho terbagi menjadi dua zona anomali utama, yang pertama di daerah sebelah Utara dari sumur DONAT-08 dengan orientasi Barat – Timur, sedangkan yang kedua di daerah paling Tenggara dari lapangan “JOGGING” dengan orientasi Selatan-Utara. 7.Dari overlay hasil inversi Elasik Impedansi dan Lamda Mu Rho dengan time structure top -TAF terlihat bahwa zona anomali hidrokarbon terletak pada struktur tinggian. Sehingga sitem jebakan hidrokarbon pada lapangan “JOGGING” ini berpotensi sebagai sistem jebakan struktur antiklin.
- 67. Saran Perlu dilakukan analisisdan processing seismic anisotropy guna memperbaiki hasil interpretasi zona anomali hidrokarbon yang pertama. Karena adanya perbedaan orientasi penyebaran anomali fluida hidrokarbon antara hasil Inversi Elastik Impedansi 28° dengan Lamda Mu Rho. Sebab pada penelitian ini perlapisan batuan dianggap sebagai medium isotrop.
- 68. Thanks For AllThe JOYS FELLAS !!!!
