Membubut kompleks membahas tentang poros eksentrik dan bagaimana membubutnya dengan beberapa metode seperti antar senter, chuck rahang empat, face plate, dan chuck rahang tiga. Dokumen ini juga menjelaskan aplikasi poros eksentrik pada mesin 4 tak dan 2 tak serta rumus perhitungan tebal plat ganjal.

1. POROS EKSENTRIK
MEMBUBUT KOMPLEKS
M. DENA FIRDAUS
213321009
RANGGA NUGRAHA
213321013
RIZQY RAMDANI
213321018
ROBBY RAY RINALDY
213321019
SYIFA MASHFUFAH
213321020

2. SELAMAT
MENYIMAK

3. APA ITU
POROS
EKSENTRIK?

5. 1 PENDAHULUAN

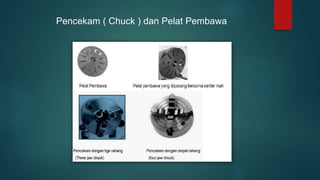

7. Pencekam ( Chuck ) dan Pelat Pembawa

8. DEFINISI POROS
DAN
EKSENTRIK?
2
BUBUT

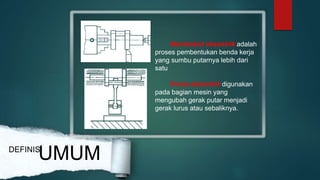

9. DEFINISI
UMUM
Membubut eksentrik adalah
proses pembentukan benda kerja
yang sumbu putarnya lebih dari
satu
Poros eksentrik digunakan
pada bagian mesin yang
mengubah gerak putar menjadi
gerak lurus atau sebaliknya.

10. BAGAIMANA
MEMBUBUT

3

11. LANGKAH
MEMBUBUT
EKSENTRIK
1.BUBUT ANTAR SENTER
2.CHUCK RAHANG EMPAT
3.FACE PLATE
4.CHUCK RAHANG TIGA

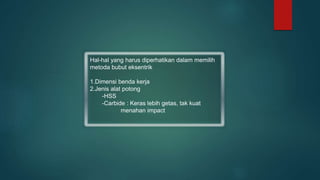

12. Hal-hal yang harus diperhatikan dalam memilih
metoda bubut eksentrik
1.Dimensi benda kerja
2.Jenis alat potong
-HSS
-Carbide : Keras lebih getas, tak kuat
menahan impact

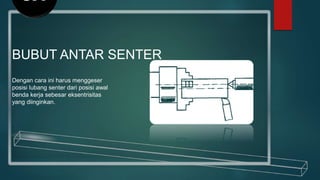

13. BUBUT ANTAR SENTER
Dengan cara ini harus menggeser
posisi lubang senter dari posisi awal
benda kerja sebesar eksentrisitas
yang diinginkan.
3.1

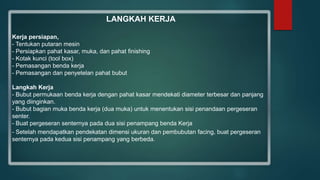

14. LANGKAH KERJA
Kerja persiapan,
- Tentukan putaran mesin
- Persiapkan pahat kasar, muka, dan pahat finishing
- Kotak kunci (tool box)
- Pemasangan benda kerja
- Pemasangan dan penyetelan pahat bubut
Langkah Kerja
- Bubut permukaan benda kerja dengan pahat kasar mendekati diameter terbesar dan panjang
yang diinginkan.
- Bubut bagian muka benda kerja (dua muka) untuk menentukan sisi penandaan pergeseran
senter.
- Buat pergeseran senternya pada dua sisi penampang benda Kerja
- Setelah mendapatkan pendekatan dimensi ukuran dan pembubutan facing, buat pergeseran
senternya pada kedua sisi penampang yang berbeda.

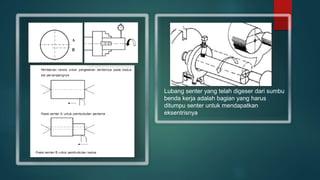

15. Lubang senter yang telah digeser dari sumbu
benda kerja adalah bagian yang harus
ditumpu senter untuk mendapatkan
eksentrisnya

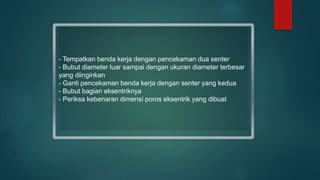

16. - Tempatkan benda kerja dengan pencekaman dua senter
- Bubut diameter luar sampai dengan ukuran diameter terbesar
yang diinginkan
- Ganti pencekaman benda kerja dengan senter yang kedua
- Bubut bagian eksentriknya
- Periksa kebenaran dimensi poros eksentrik yang dibuat

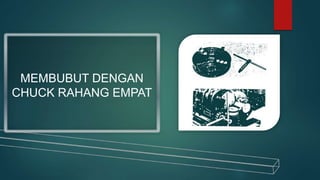

17. MEMBUBUT DENGAN
CHUCK RAHANG EMPAT

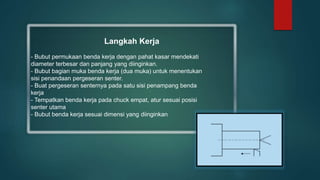

18. Langkah Kerja
- Bubut permukaan benda kerja dengan pahat kasar mendekati
diameter terbesar dan panjang yang diinginkan.
- Bubut bagian muka benda kerja (dua muka) untuk menentukan
sisi penandaan pergeseran senter.
- Buat pergeseran senternya pada satu sisi penampang benda
kerja
- Tempatkan benda kerja pada chuck empat, atur sesuai posisi
senter utama
- Bubut benda kerja sesuai dimensi yang diinginkan

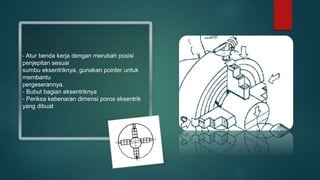

19. - Atur benda kerja dengan merubah posisi
penjepitan sesuai
sumbu eksentriknya, gunakan pointer untuk
membantu
pergeserannya.
- Bubut bagian eksentriknya
- Periksa kebenaran dimensi poros eksentrik
yang dibuat

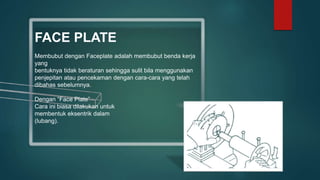

20. FACE PLATE
Membubut dengan Faceplate adalah membubut benda kerja
yang
bentuknya tidak beraturan sehingga sulit bila menggunakan
penjepitan atau pencekaman dengan cara-cara yang telah
dibahas sebelumnya.
Dengan “Face Plate”
Cara ini biasa dilakukan untuk
membentuk eksentrik dalam
(lubang).

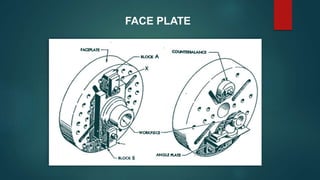

21. FACE PLATE

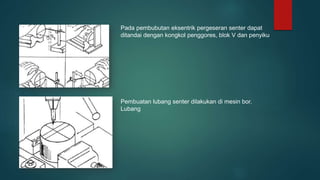

22. Pada pembubutan eksentrik pergeseran senter dapat
ditandai dengan kongkol penggores, blok V dan penyiku
Pembuatan lubang senter dilakukan di mesin bor.
Lubang

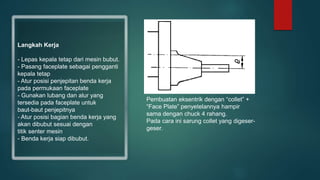

23. Langkah Kerja
- Lepas kepala tetap dari mesin bubut.
- Pasang faceplate sebagai pengganti
kepala tetap
- Atur posisi penjepitan benda kerja
pada permukaan faceplate
- Gunakan lubang dan alur yang
tersedia pada faceplate untuk
baut-baut penjepitnya
- Atur posisi bagian benda kerja yang
akan dibubut sesuai dengan
titik senter mesin
- Benda kerja siap dibubut.
Pembuatan eksentrik dengan “collet” +
“Face Plate” penyetelannya hampir
sama dengan chuck 4 rahang.
Pada cara ini sarung collet yang digeser-
geser.

24. 3.4
CHUCK RAHANG TIGA

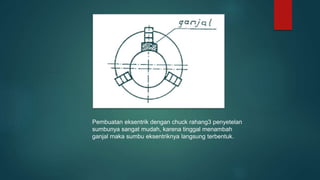

25. Pembuatan eksentrik dengan chuck rahang3 penyetelan
sumbunya sangat mudah, karena tinggal menambah
ganjal maka sumbu eksentriknya langsung terbentuk.

26. NAMUN….

31. 4
BAGAIMANA
TEBAL PLAT GANJAL

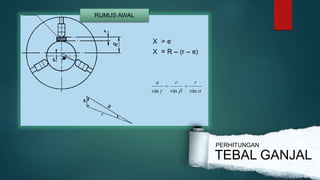

32. RUMUS AWAL
PERHITUNGAN
TEBAL GANJAL

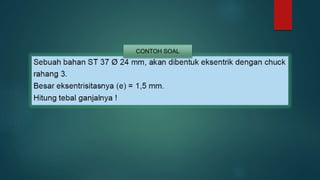

33. CONTOH SOAL

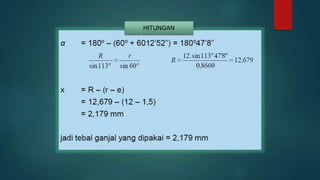

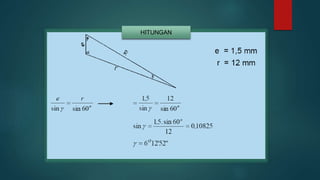

34. HITUNGAN

35. HITUNGAN

36. BAGAIMANA
5

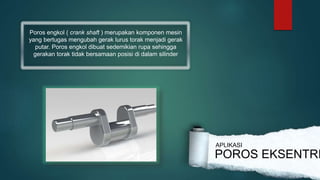

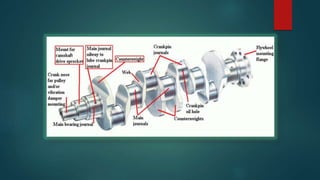

37. Poros engkol ( crank shaft ) merupakan komponen mesin
yang bertugas mengubah gerak lurus torak menjadi gerak
putar. Poros engkol dibuat sedemikian rupa sehingga
gerakan torak tidak bersamaan posisi di dalam silinder
POROS EKSENTRI
APLIKASI

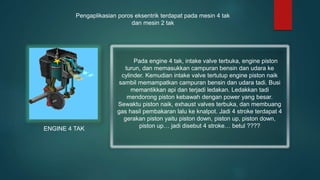

39. Pengaplikasian poros eksentrik terdapat pada mesin 4 tak
dan mesin 2 tak
Pada engine 4 tak, intake valve terbuka, engine piston
turun, dan memasukkan campuran bensin dan udara ke
cylinder. Kemudian intake valve tertutup engine piston naik
sambil memampatkan campuran bensin dan udara tadi. Busi
memantikkan api dan terjadi ledakan. Ledakkan tadi
mendorong piston kebawah dengan power yang besar.
Sewaktu piston naik, exhaust valves terbuka, dan membuang
gas hasil pembakaran lalu ke knalpot. Jadi 4 stroke terdapat 4
gerakan piston yaitu piston down, piston up, piston down,
piston up… jadi disebut 4 stroke… betul ????
ENGINE 4 TAK

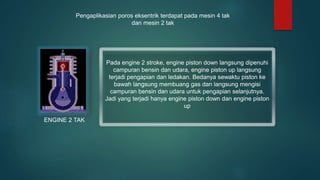

40. Pada engine 2 stroke, engine piston down langsung dipenuhi
campuran bensin dan udara, engine piston up langsung
terjadi pengapian dan ledakan. Bedanya sewaktu piston ke
bawah langsung membuang gas dan langsung mengisi
campuran bensin dan udara untuk pengapian selanjutnya.
Jadi yang terjadi hanya engine piston down dan engine piston
up
ENGINE 2 TAK
Pengaplikasian poros eksentrik terdapat pada mesin 4 tak
dan mesin 2 tak

41. ADA
PERTANYAAN?
TERIMA KASIH

42. “TAKE THE BEST EXISTS AND MAKE IT BETTER. WHEN
IT DOES NOT EXISTS, DESIGN IT.”
-Sir Henry Royce
Engineer and car designer
Founder of Rolls-Royce
