量測儀器管理measurement instrument Q&A
- 1. 1 Made byTQM/Victor Huang Date: 2018.09.09 量測儀器管理 問與答 ISO 9001:2015 QMS
- 2. 2 問題一 • ISO 9001品質管理系統對量規儀 器管理的要求?

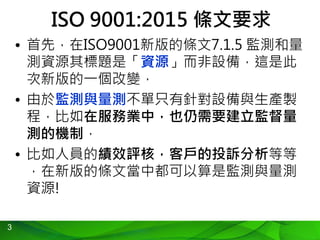

- 3. 3 ISO 9001:2015 條文要求 •首先，在ISO9001新版的條文7.1.5 監測和量 測資源其標題是「資源」而非設備，這是此 次新版的一個改變， • 由於監測與量測不單只有針對設備與生產製 程，比如在服務業中，也仍需要建立監督量 測的機制， • 比如人員的績效評核，客戶的投訴分析等等 ，在新版的條文當中都可以算是監測與量測 資源!
- 4.
- 5.

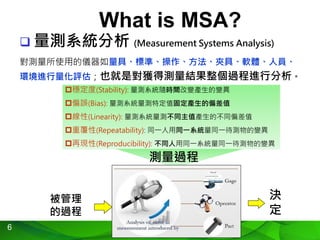

- 6. 6 What is MSA? 量測系統分析 (Measurement Systems Analysis) 對測量所使用的儀器如量具、標準、操作、方法、夾具、軟體、人員、 環境進行量化評估；也就是對獲得測量結果整個過程進行分析。 決 定 被管理 的過程 穩定度(Stability): 量測系統隨時間改變產生的變異 偏誤(Bias): 量測系統量測特定值固定產生的偏差值 線性(Linearity): 量測系統量測不同主值產生的不同偏差值 重覆性(Repeatability): 同一人用同一系統量同一待測物的變異 再現性(Reproducibility): 不同人用同一系統量同一待測物的變異 測量過程

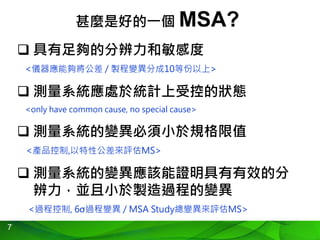

- 7. 7 甚麼是好的一個 MSA? 具有足夠的分辨力和敏感度 <儀器應能夠將公差/ 製程變異分成10等份以上> 測量系統應處於統計上受控的狀態 <only have common cause, no special cause> 測量系統的變異必須小於規格限值 <產品控制,以特性公差來評估MS> 測量系統的變異應該能證明具有有效的分 辨力，並且小於製造過程的變異 <過程控制, 6σ過程變異 / MSA Study總變異來評估MS>
- 8.
- 9.

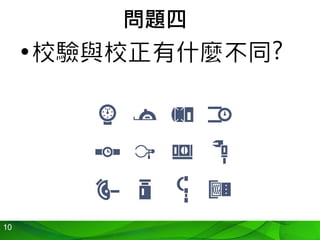

- 10.
- 11. 11 量測術語 • 校驗(instrument check) –一種比較過程，將一未知量測系統之量測參數準確值 ，藉已知且更準確量測值之量測系統，得以確定並因 此可追溯到上一級量測標準系統。校驗可透過直讀方 式、比較方式或其它適當方式加以進行。 • 儀器校正(instrument calibration) – 校正通常包括兩方面的含義，即－「性能檢驗」與「 變異的修正調整」。 • 再校正 – 設備被發現變異性太大經過修理，修理後再次進行校 正稱為再校正。
- 12.
- 13.
- 14.
- 15.

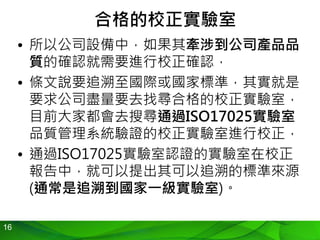

- 16. 16 合格的校正實驗室 • 所以公司設備中，如果其牽涉到公司產品品 質的確認就需要進行校正確認， • 條文說要追溯至國際或國家標準，其實就是 要求公司盡量要去找尋合格的校正實驗室， 目前大家都會去搜尋通過ISO17025實驗室 品質管理系統驗證的校正實驗室進行校正， •通過ISO17025實驗室認證的實驗室在校正 報告中，就可以提出其可以追溯的標準來源 (通常是追溯到國家一級實驗室)。

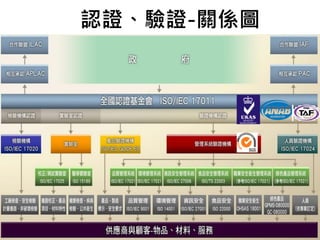

- 17.
- 18.
- 19.
- 20.

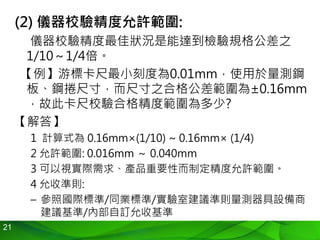

- 21. 21 (2) 儀器校驗精度允許範圍: 儀器校驗精度最佳狀況是能達到檢驗規格公差之 1/10～1/4倍。 【例】游標卡尺最小刻度為0.01mm，使用於量測鋼 板、鋼捲尺寸，而尺寸之合格公差範圍為±0.16mm ，故此卡尺校驗合格精度範圍為多少? 【解答】 1 計算式為0.16mm×(1/10) ~ 0.16mm× (1/4) 2 允許範圍: 0.016mm ～ 0.040mm 3 可以視實際需求、產品重要性而制定精度允許範圍。 4 允收準則: – 參照國際標準/同業標準/實驗室建議準則量測器具設備商 建議基準/內部自訂允收基準
- 22.
- 23.
- 24.
- 25.

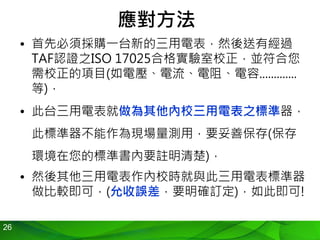

- 26. 26 應對方法 • 首先必須採購一台新的三用電表，然後送有經過 TAF認證之ISO 17025合格實驗室校正，並符合您 需校正的項目(如電壓、電流、電阻、電容............. 等)， •此台三用電表就做為其他內校三用電表之標準器， 此標準器不能作為現場量測用，要妥善保存(保存 環境在您的標準書內要註明清楚)， • 然後其他三用電表作內校時就與此三用電表標準器 做比較即可，(允收誤差，要明確訂定)，如此即可!
- 27.

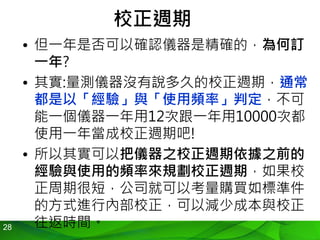

- 28. 28 校正週期 • 但一年是否可以確認儀器是精確的，為何訂 一年? • 其實:量測儀器沒有說多久的校正週期，通常 都是以「經驗」與「使用頻率」判定，不可 能一個儀器一年用12次跟一年用10000次都 使用一年當成校正週期吧! •所以其實可以把儀器之校正週期依據之前的 經驗與使用的頻率來規劃校正週期，如果校 正周期很短，公司就可以考量購買如標準件 的方式進行內部校正，可以減少成本與校正 往返時間。

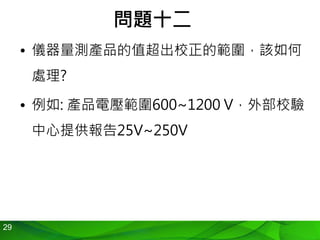

- 29. 29 問題十二 • 儀器量測產品的值超出校正的範圍，該如何 處理? • 例如:產品電壓範圍600~1200 V，外部校驗 中心提供報告25V~250V

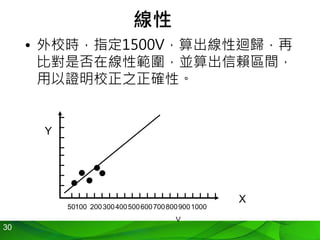

- 30.
- 31.
- 32.
- 33.
