Dokumen tersebut membahas konsep dasar routing pada jaringan komputer. Routing bekerja pada layer internet TCP/IP dan dilakukan oleh router untuk menghubungkan jaringan. Algoritma routing memperoleh nilai cost berdasarkan parameter throughput untuk menentukan kualitas layanan jaringan.

1. Konsep Dasar Routing
S.N.M.P. SIMAMORA | IF-FTID | BDG-2022

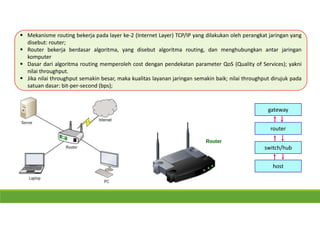

2.  Mekanisme routing bekerja pada layer ke-2 (Internet Layer) TCP/IP yang dilakukan oleh perangkat jaringan yang
disebut: router;
 Router bekerja berdasar algoritma, yang disebut algoritma routing, dan menghubungkan antar jaringan
komputer
 Dasar dari algoritma routing memperoleh cost dengan pendekatan parameter QoS (Quality of Services); yakni
nilai throughput.
 Jika nilai throughput semakin besar, maka kualitas layanan jaringan semakin baik; nilai throughput dirujuk pada
satuan dasar: bit-per-second (bps);
router
switch/hub
host
gateway

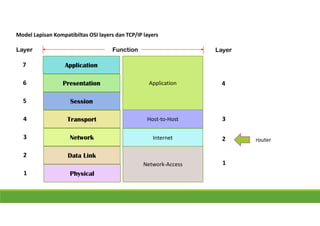

3. Model Lapisan Kompatibiltas OSI layers dan TCP/IP layers
Application
Layer Function
7
Presentation
6
Session
5
Transport
4
Network
3
Data Link
2
Physical
1
Application
Host-to-Host
Internet
Network-Access
Layer
4
3
2
1
router

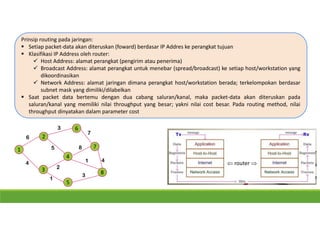

4. Prinsip routing pada jaringan:
 Setiap packet-data akan diteruskan (foward) berdasar IP Addres ke perangkat tujuan
 Klasifikasi IP Address oleh router:
 Host Address: alamat perangkat (pengirim atau penerima)
 Broadcast Address: alamat perangkat untuk menebar (spread/broadcast) ke setiap host/workstation yang
dikoordinasikan
 Network Address: alamat jaringan dimana perangkat host/workstation berada; terkelompokan berdasar
subnet mask yang dimiliki/dilabelkan
 Saat packet data bertemu dengan dua cabang saluran/kanal, maka packet-data akan diteruskan pada
saluran/kanal yang memiliki nilai throughput yang besar; yakni nilai cost besar. Pada routing method, nilai
throughput dinyatakan dalam parameter cost
2
1
3
6
4
4
5
6
7
8
3
5
2
1
7
8
1
3
4
 router 

5. 2
1
3
6
4
4
5
6
7
8
3
5
2
1
7
8
1
3
4

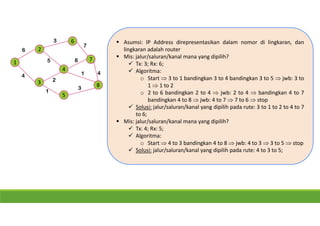

 Asumsi: IP Address direpresentasikan dalam nomor di lingkaran, dan
lingkaran adalah router
 Mis: jalur/saluran/kanal mana yang dipilih?
 Tx: 3; Rx: 6;
 Algoritma:
o Start  3 to 1 bandingkan 3 to 4 bandingkan 3 to 5  jwb: 3 to
1  1 to 2
o 2 to 6 bandingkan 2 to 4  jwb: 2 to 4  bandingkan 4 to 7
bandingkan 4 to 8  jwb: 4 to 7  7 to 6  stop
 Solusi: jalur/saluran/kanal yang dipilih pada rute: 3 to 1 to 2 to 4 to 7
to 6;
 Mis: jalur/saluran/kanal mana yang dipilih?
 Tx: 4; Rx: 5;
 Algoritma:
o Start  4 to 3 bandingkan 4 to 8  jwb: 4 to 3  3 to 5  stop
 Solusi: jalur/saluran/kanal yang dipilih pada rute: 4 to 3 to 5;

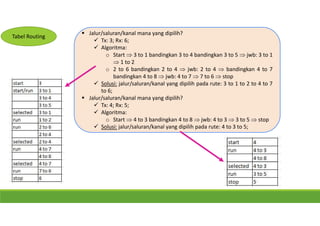

6.  Jalur/saluran/kanal mana yang dipilih?
 Tx: 3; Rx: 6;
 Algoritma:
o Start  3 to 1 bandingkan 3 to 4 bandingkan 3 to 5  jwb: 3 to 1
 1 to 2
o 2 to 6 bandingkan 2 to 4  jwb: 2 to 4  bandingkan 4 to 7
bandingkan 4 to 8  jwb: 4 to 7  7 to 6  stop
 Solusi: jalur/saluran/kanal yang dipilih pada rute: 3 to 1 to 2 to 4 to 7
to 6;
 Jalur/saluran/kanal mana yang dipilih?
 Tx: 4; Rx: 5;
 Algoritma:
o Start  4 to 3 bandingkan 4 to 8  jwb: 4 to 3  3 to 5  stop
 Solusi: jalur/saluran/kanal yang dipilih pada rute: 4 to 3 to 5;
Tabel Routing

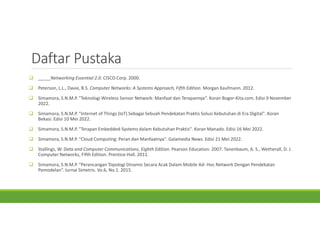

7. Daftar Pustaka
 _____Networking Essential 2.0. CISCO Corp. 2000.
 Peterson, L.L., Davie, B.S. Computer Networks: A Systems Approach, Fifth Edition. Morgan Kaufmann. 2012.
 Simamora, S.N.M.P. "Teknologi Wireless Sensor Network: Manfaat dan Terapannya". Koran Bogor-Kita.com. Edisi 9 November
2022.
 Simamora, S.N.M.P. "Internet of Things (IoT) Sebagai Sebuah Pendekatan Praktis Solusi Kebutuhan di Era Digital". Koran
Bekasi. Edisi 10 Mei 2022.
 Simamora, S.N.M.P. "Terapan Embedded-Systems dalam Kebutuhan Praktis". Koran Manado. Edisi 16 Mei 2022.
 Simamora, S.N.M.P. "Cloud Computing: Peran dan Manfaatnya". Galamedia News. Edisi 21 Mei 2022.
 Stallings, W. Data and Computer Communications, Eighth Edition. Pearson Education. 2007. Tanenbaum, A. S., Wetherall, D. J.
Computer Networks, Fifth Edition. Prentice-Hall. 2011.
 Simamora, S.N.M.P. “Perancangan Topologi Dinamis Secara Acak Dalam Mobile Ad- Hoc Network Dengan Pendekatan
Pemodelan”. Jurnal Simetris. Vo.6, No.1. 2015.
