Scalr hands on

Scalr Hands-on
Scalrユーザ会
クリエーションラ゗ン株式会社山添哲司マ゗ケル
株式会社 IDC Frontier 梶川治彦、成田真樹

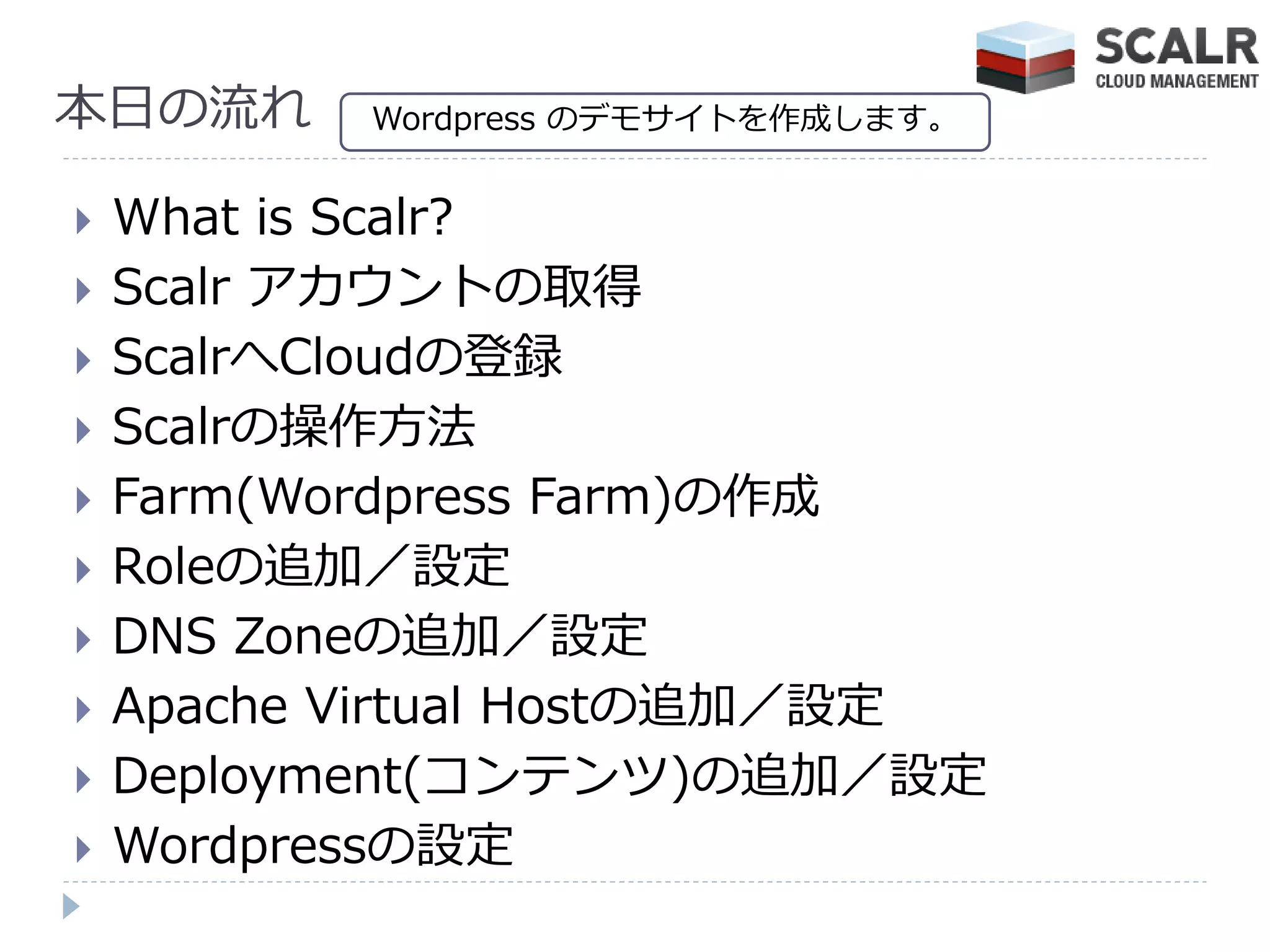

本日の流れ Wordpress のデモサ゗トを作成します。

 What is Scalr?
 Scalr ゕカウントの取得
 ScalrへCloudの登録
 Scalrの操作方法
 Farm(Wordpress Farm)の作成
 Roleの追加／設定
 DNS Zoneの追加／設定
 Apache Virtual Hostの追加／設定
 Deployment(コンテンツ)の追加／設定
 Wordpressの設定

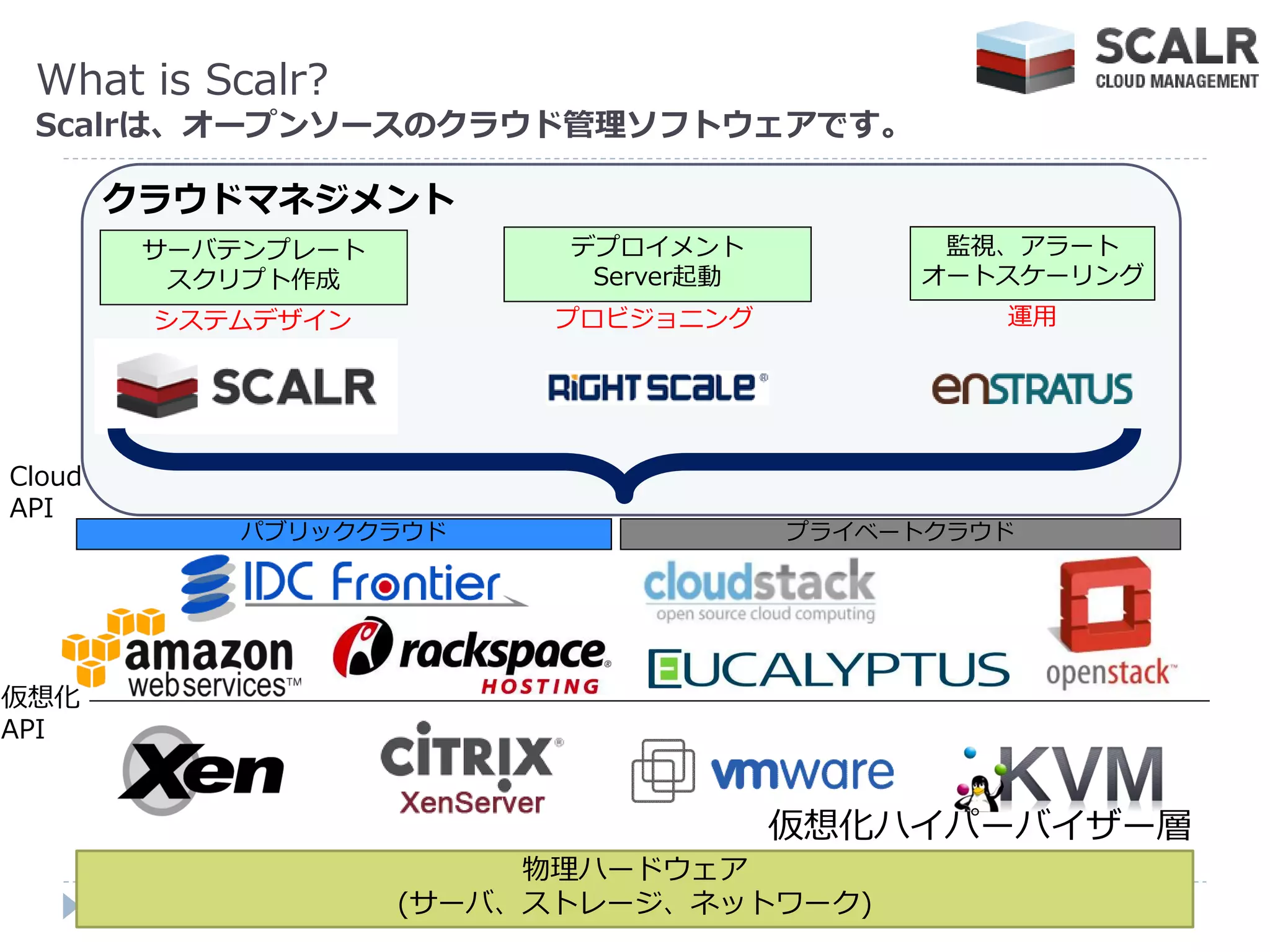

What is Scalr?
Scalrは、オープンソースのクラウド管理ソフトウェアです。

クラウドマネジメント
サーバテンプレートデプロ゗メント監視、ゕラート
スクリプト作成 Server起動オートスケーリング
システムデザ゗ンプロビジョニング運用

Cloud
API
パブリッククラウドプラ゗ベートクラウド

仮想化
API

仮想化ハ゗パーバ゗ザー層
物理ハードウェゕ
(サーバ、ストレージ、ネットワーク)

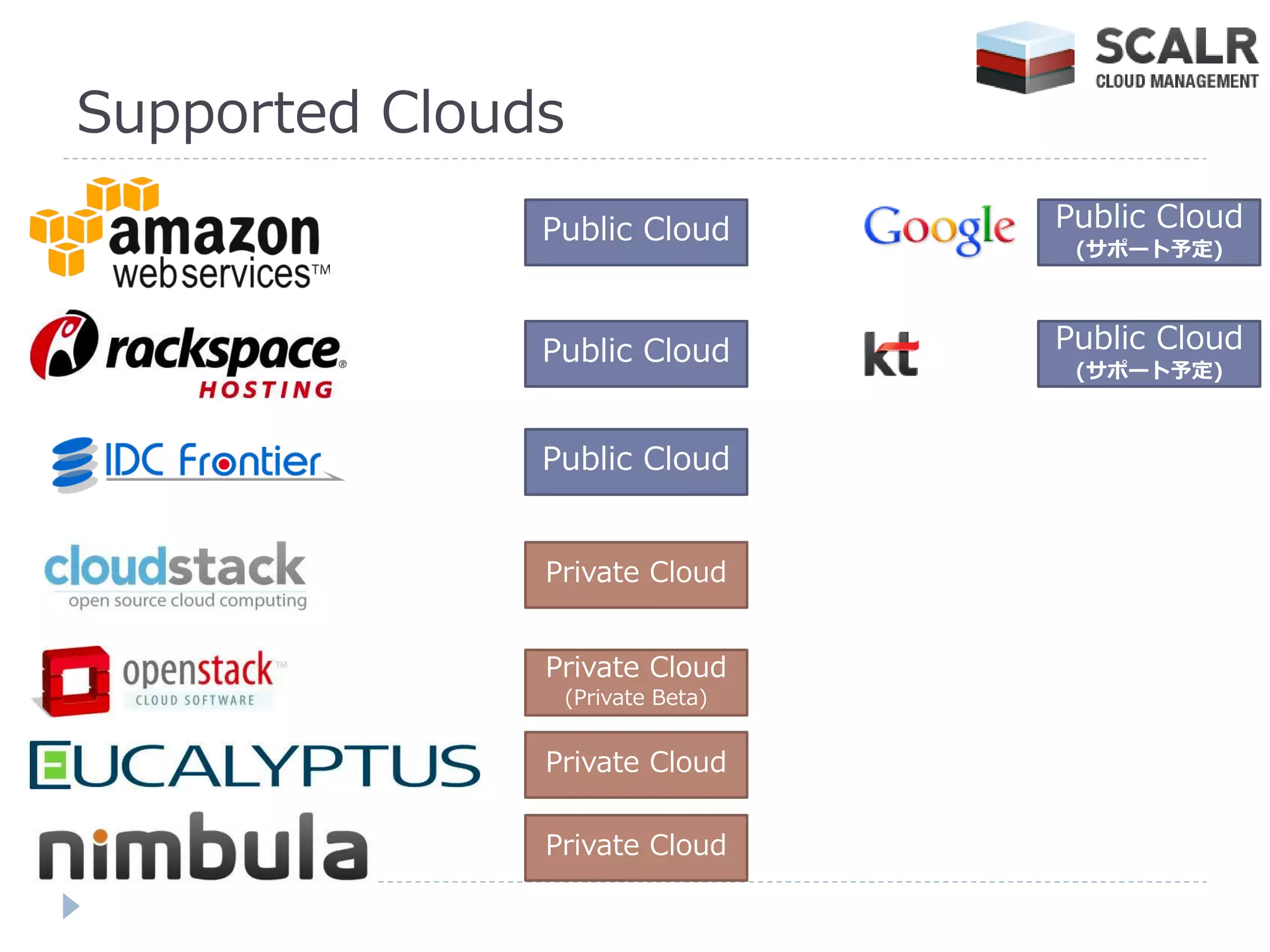

Supported Clouds
Public Cloud Public Cloud
(サポート予定)

Public Cloud Public Cloud
(サポート予定)

Public Cloud

Private Cloud

Private Cloud
(Private Beta)

Private Cloud

Private Cloud

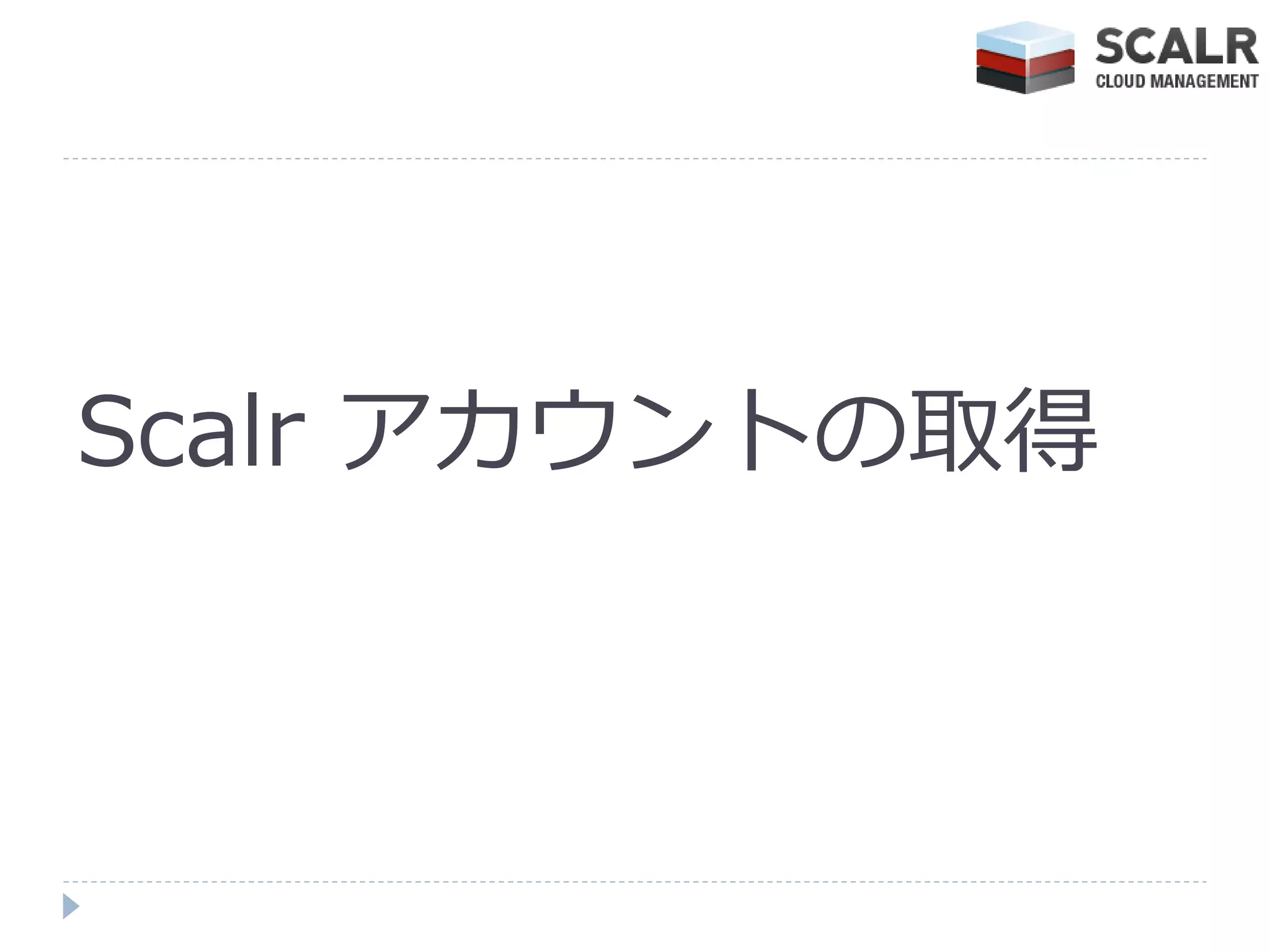

Scalr ゕカウントの取得

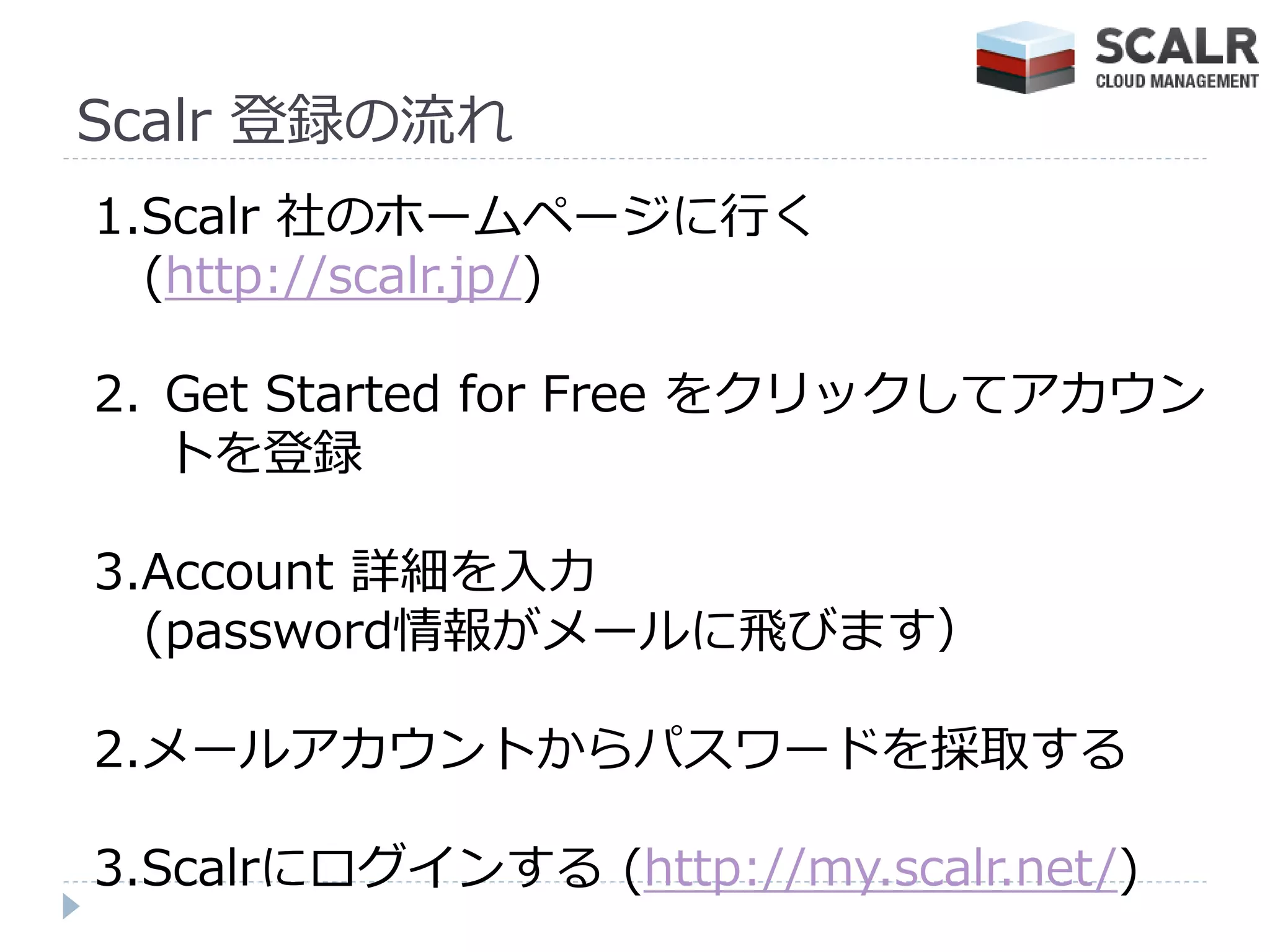

Scalr 登録の流れ
1.Scalr 社のホームページに行く
(http://scalr.jp/)

2. Get Started for Free をクリックしてゕカウン
トを登録

3.Account 詳細を入力
(password情報がメールに飛びます）

2.メールゕカウントからパスワードを採取する

3.Scalrにログ゗ンする (http://my.scalr.net/)

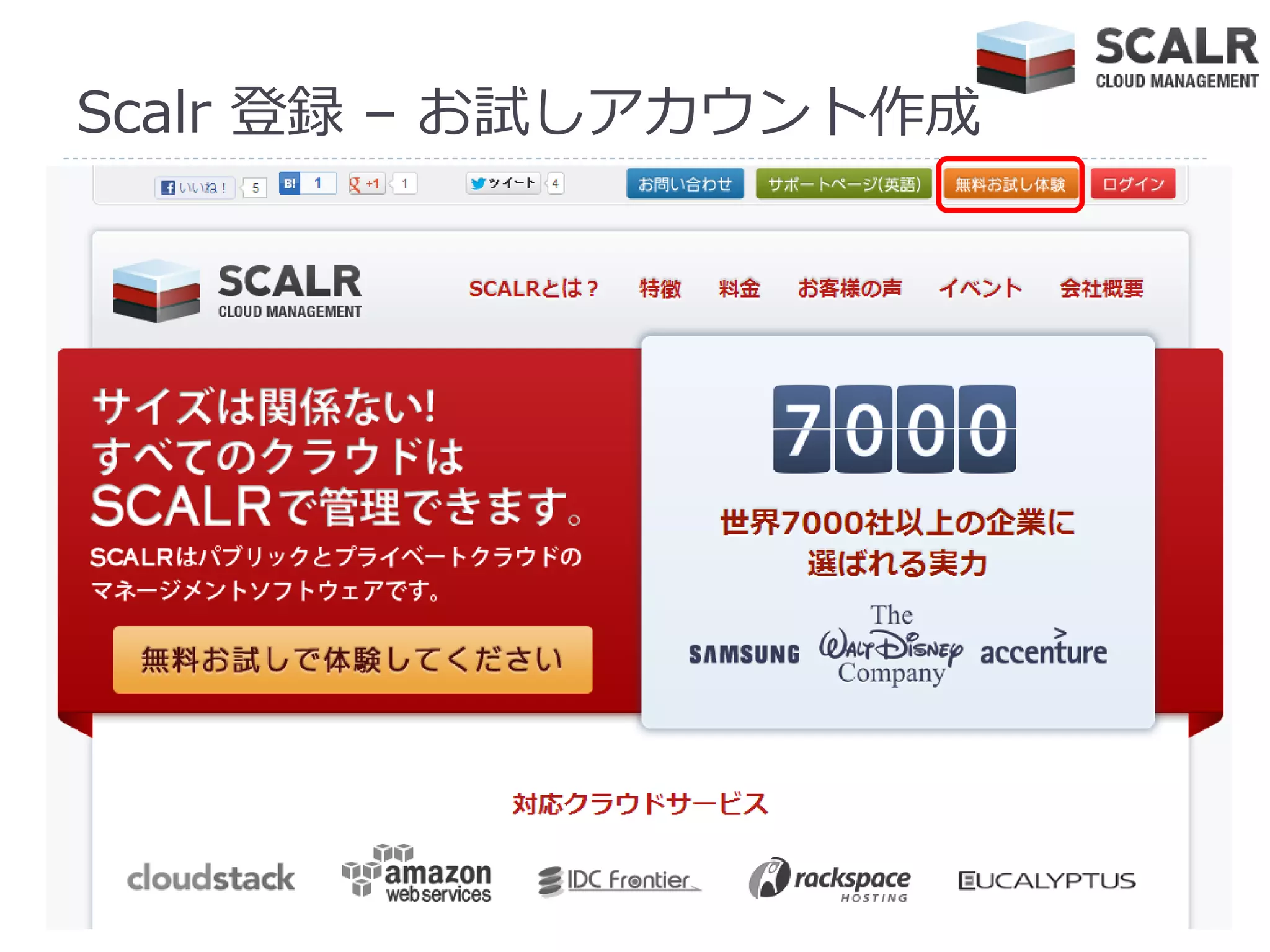

Scalr 登録 – お試しゕカウント作成

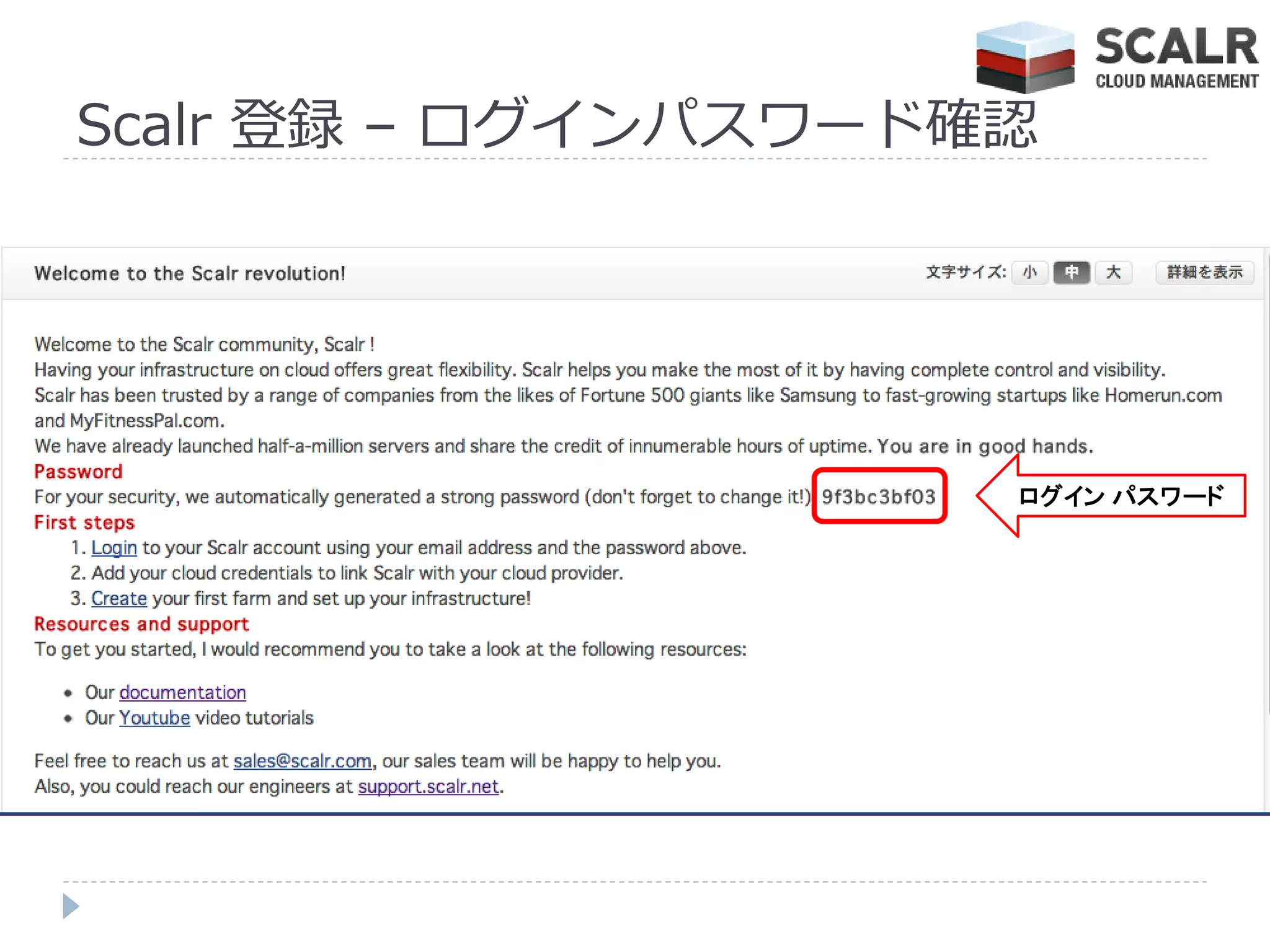

Scalr 登録 – ログ゗ンパスワード確認

ログインパスワード

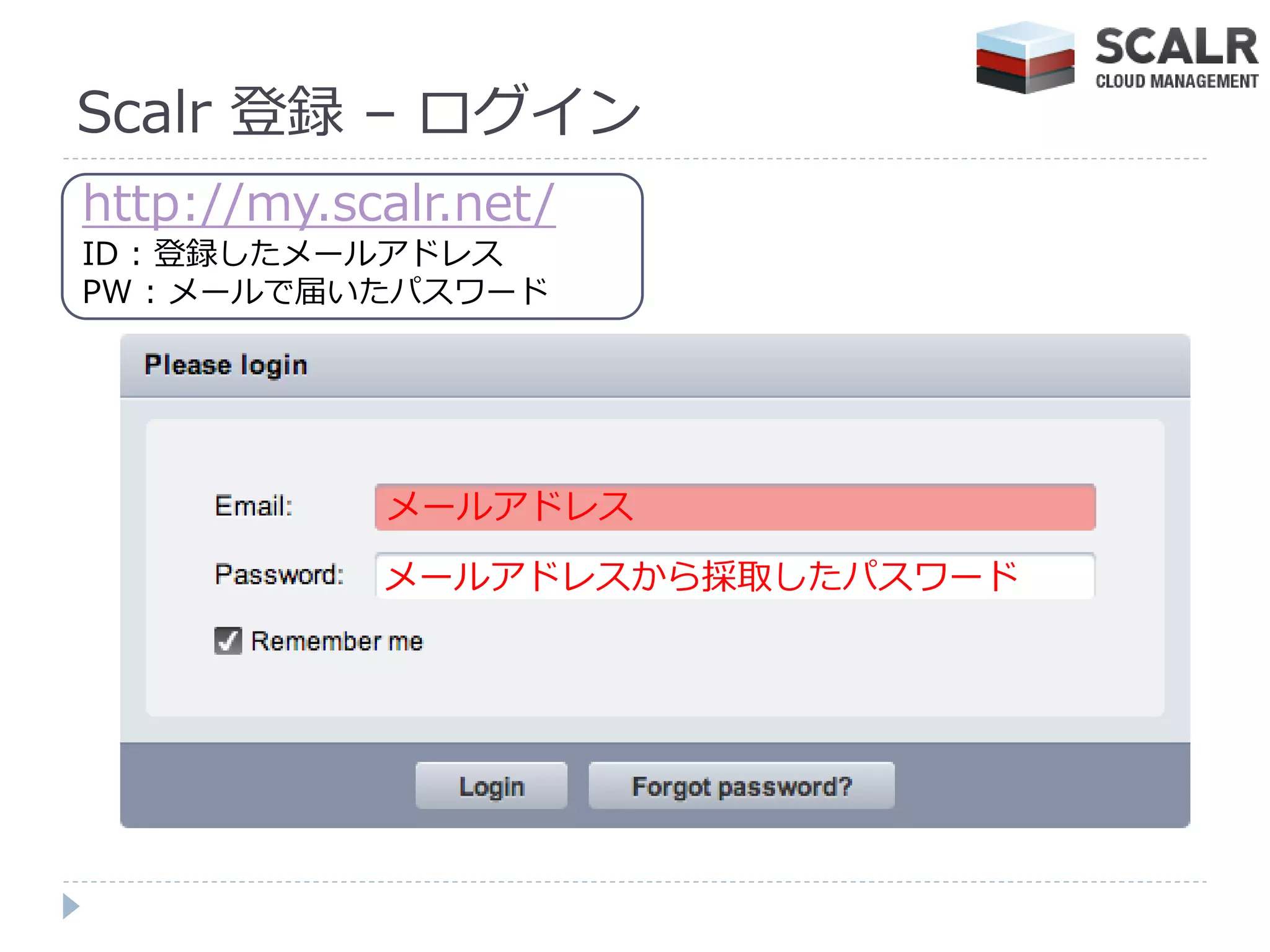

Scalr 登録 – ログ゗ン
http://my.scalr.net/
ID : 登録したメールゕドレス
PW : メールで届いたパスワード

メールゕドレス
メールゕドレスから採取したパスワード

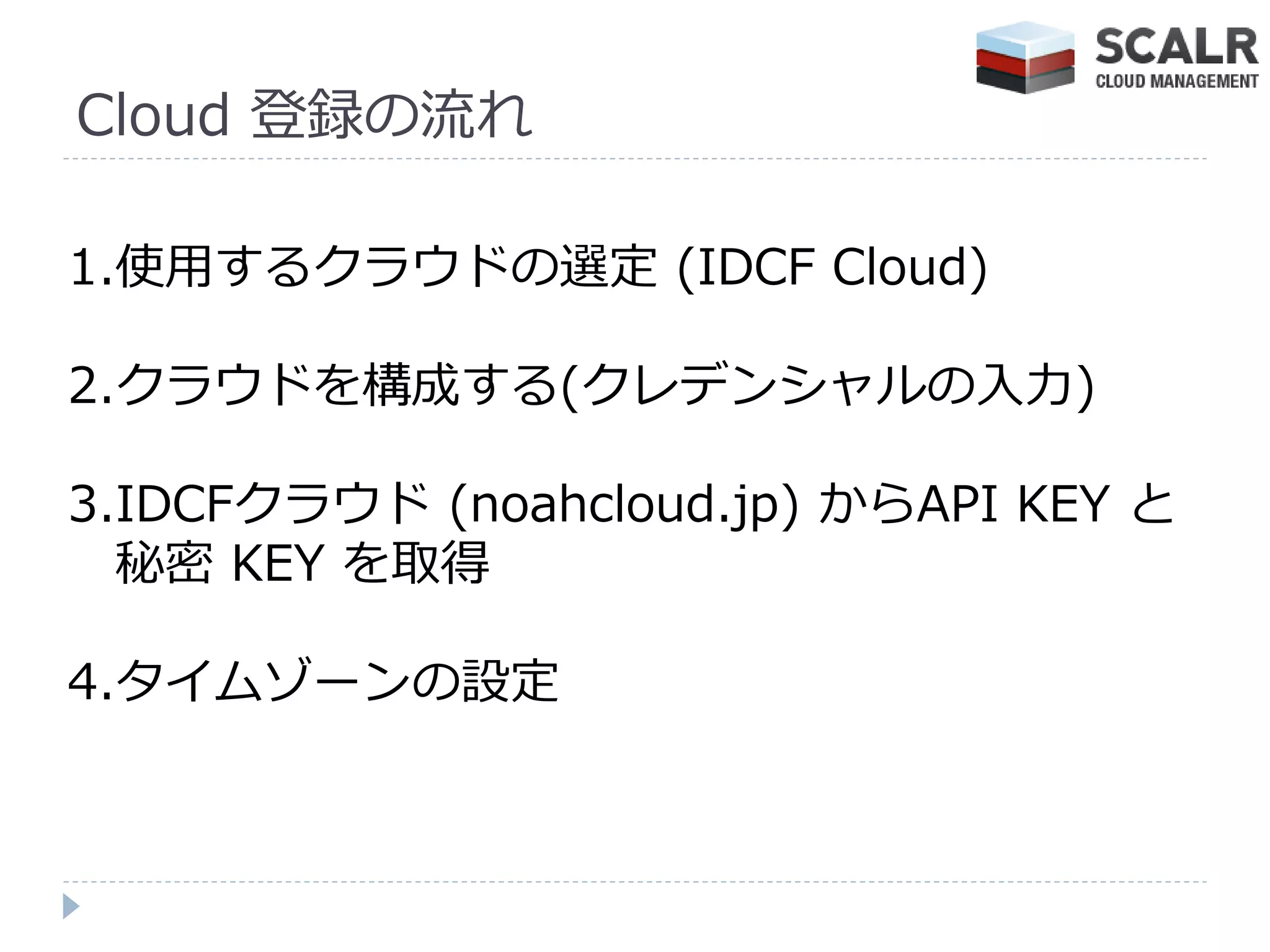

Cloud 登録の流れ

1.使用するクラウドの選定 (IDCF Cloud)

2.クラウドを構成する(クレデンシャルの入力)

3.IDCFクラウド (noahcloud.jp) からAPI KEY と
秘密 KEY を取得

4.タ゗ムゾーンの設定

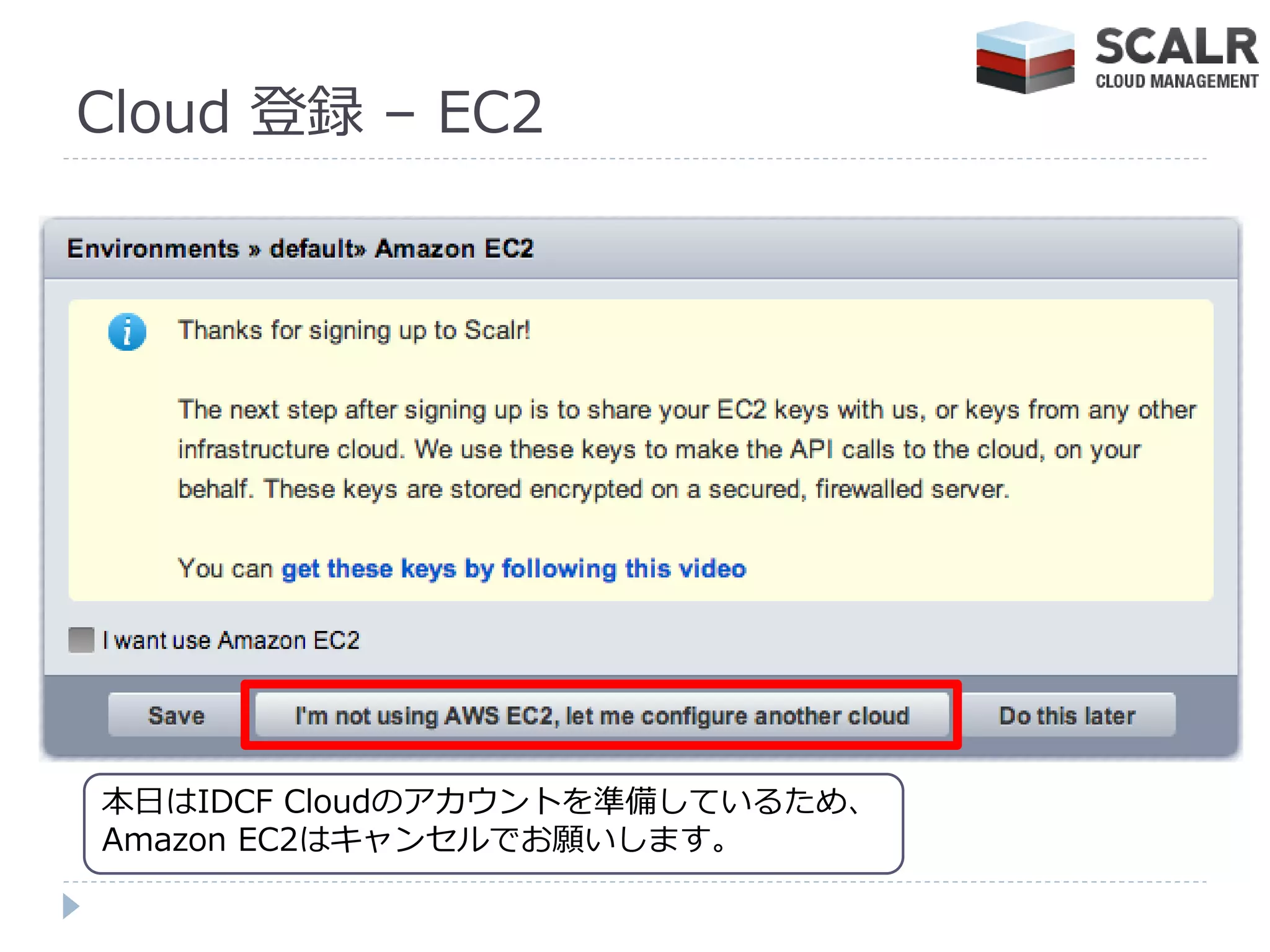

Cloud 登録 – EC2

本日はIDCF Cloudのゕカウントを準備しているため、
Amazon EC2はキャンセルでお願いします。

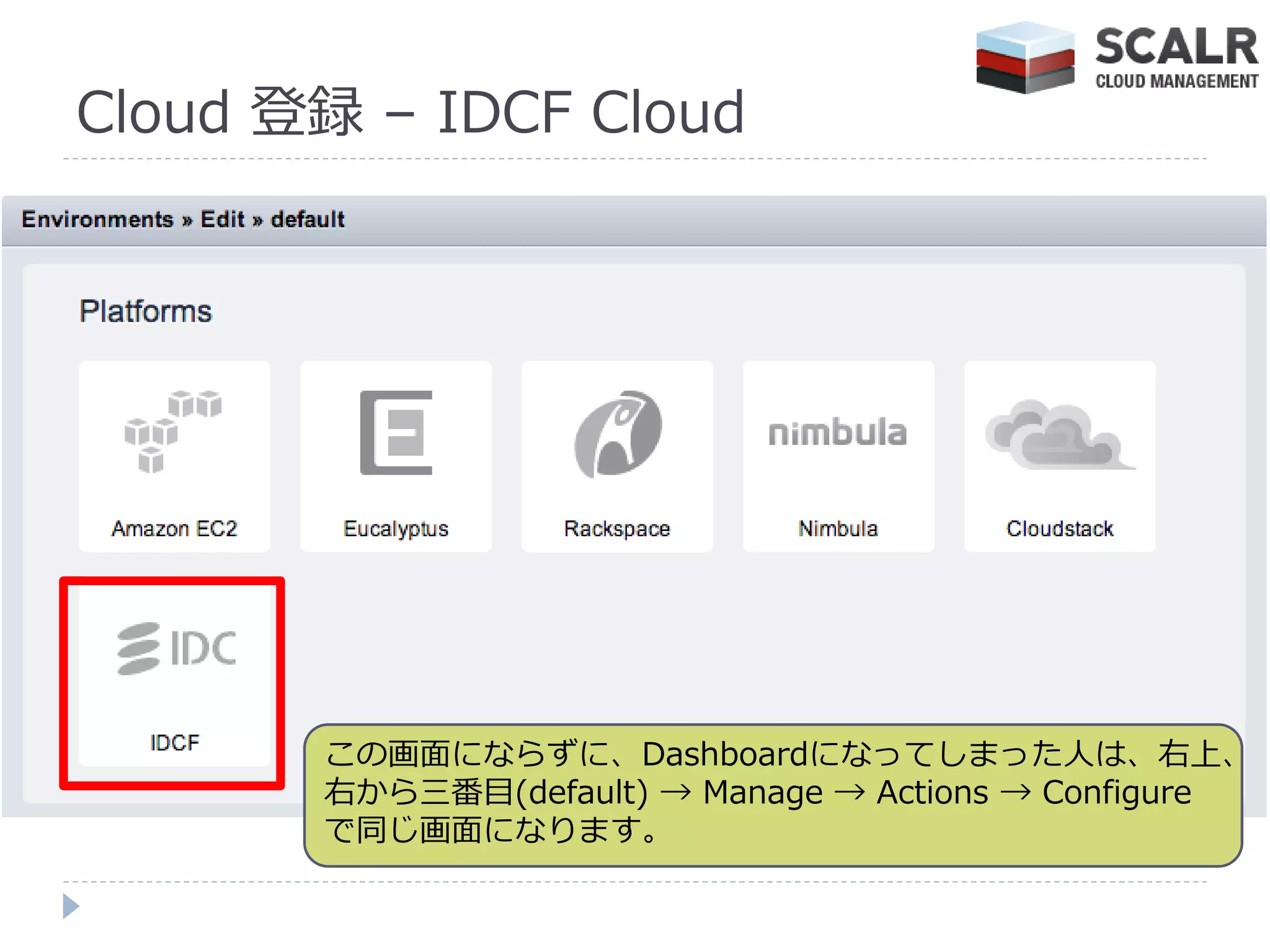

Cloud 登録 – IDCF Cloud

この画面にならずに、Dashboardになってしまった人は、右上、
右から三番目(default) → Manage → Actions → Configure
で同じ画面になります。

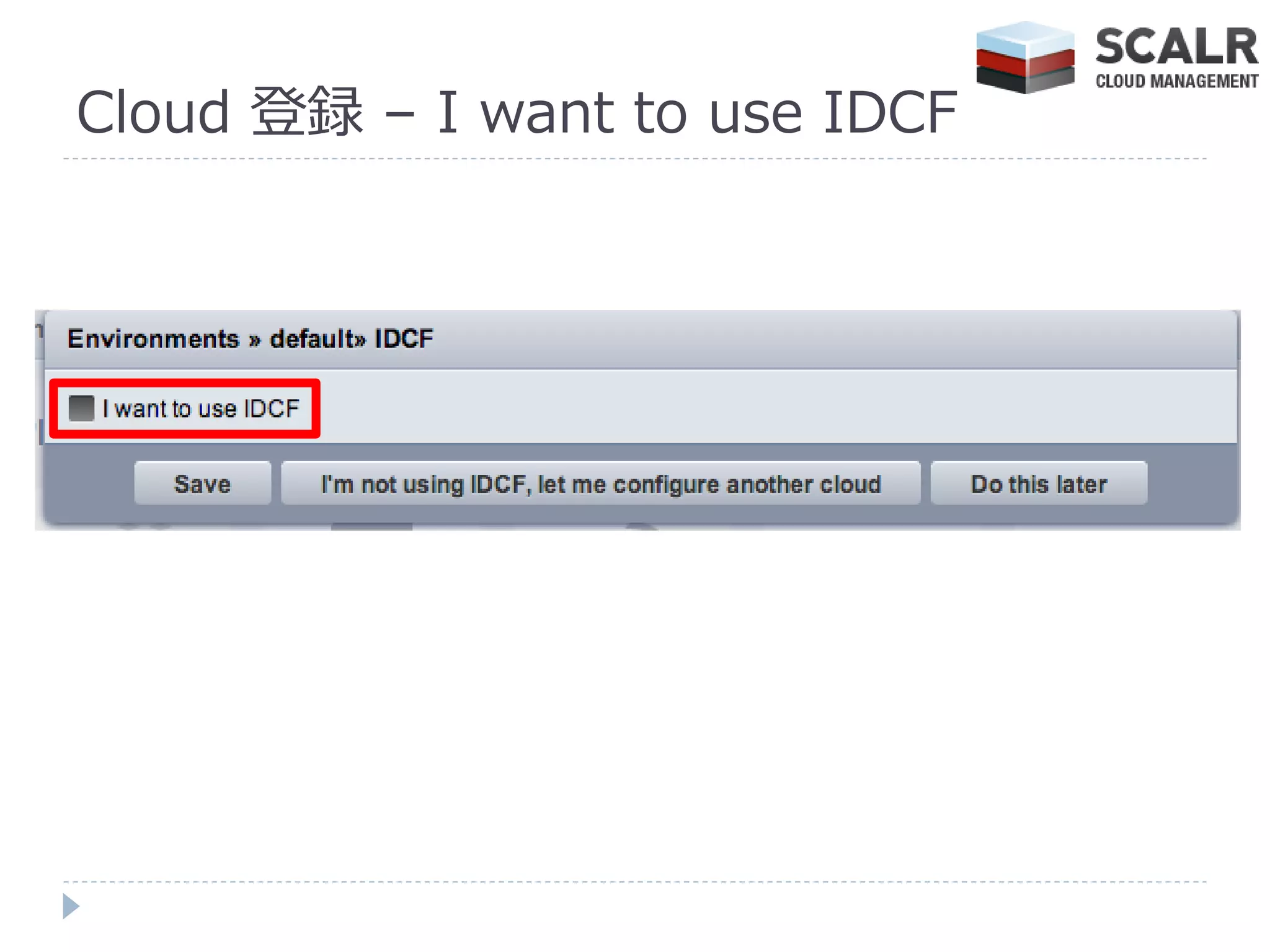

Cloud 登録 – I want to use IDCF

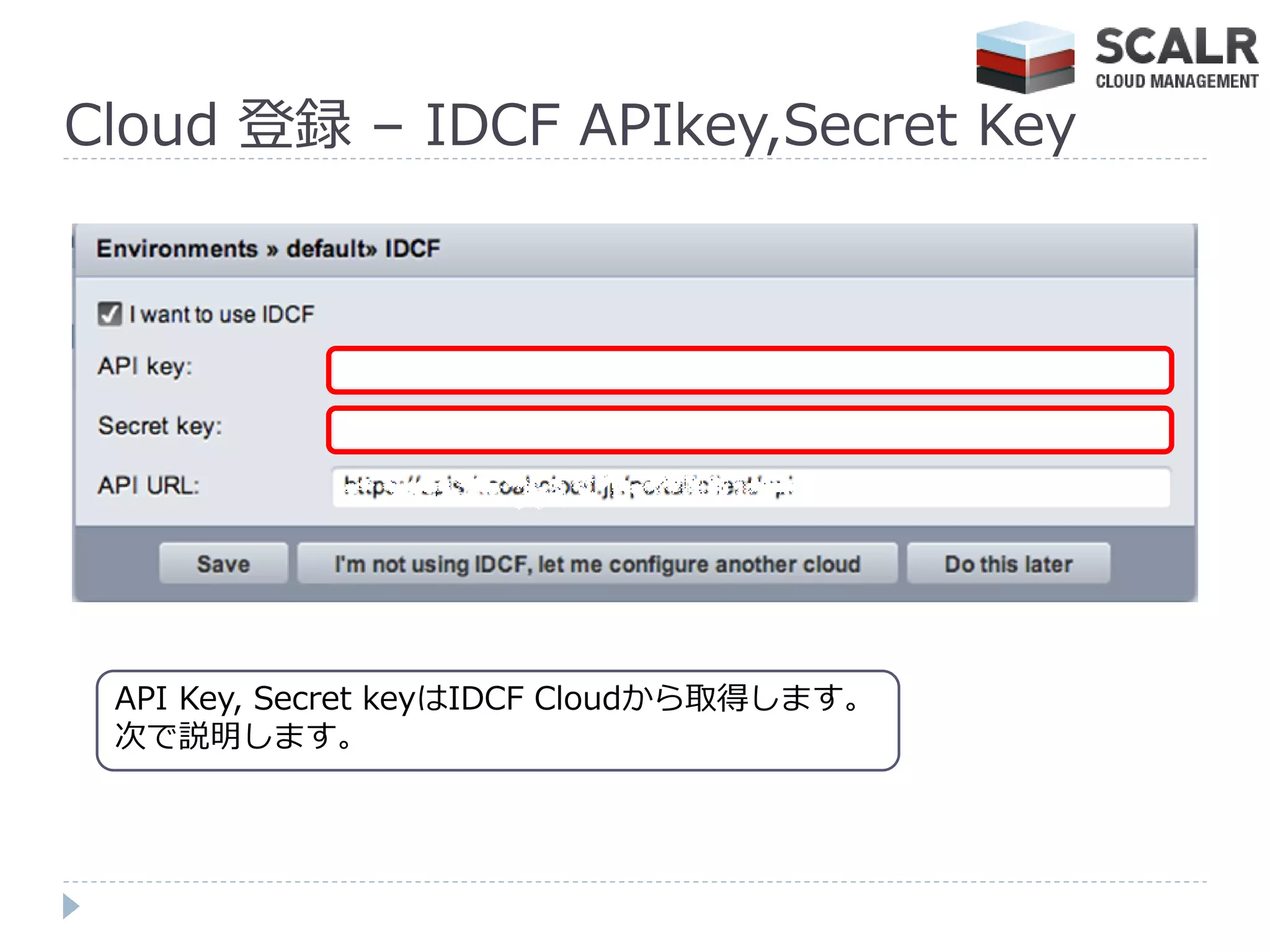

Cloud 登録 – IDCF APIkey,Secret Key

API Key, Secret keyはIDCF Cloudから取得します。
次で説明します。

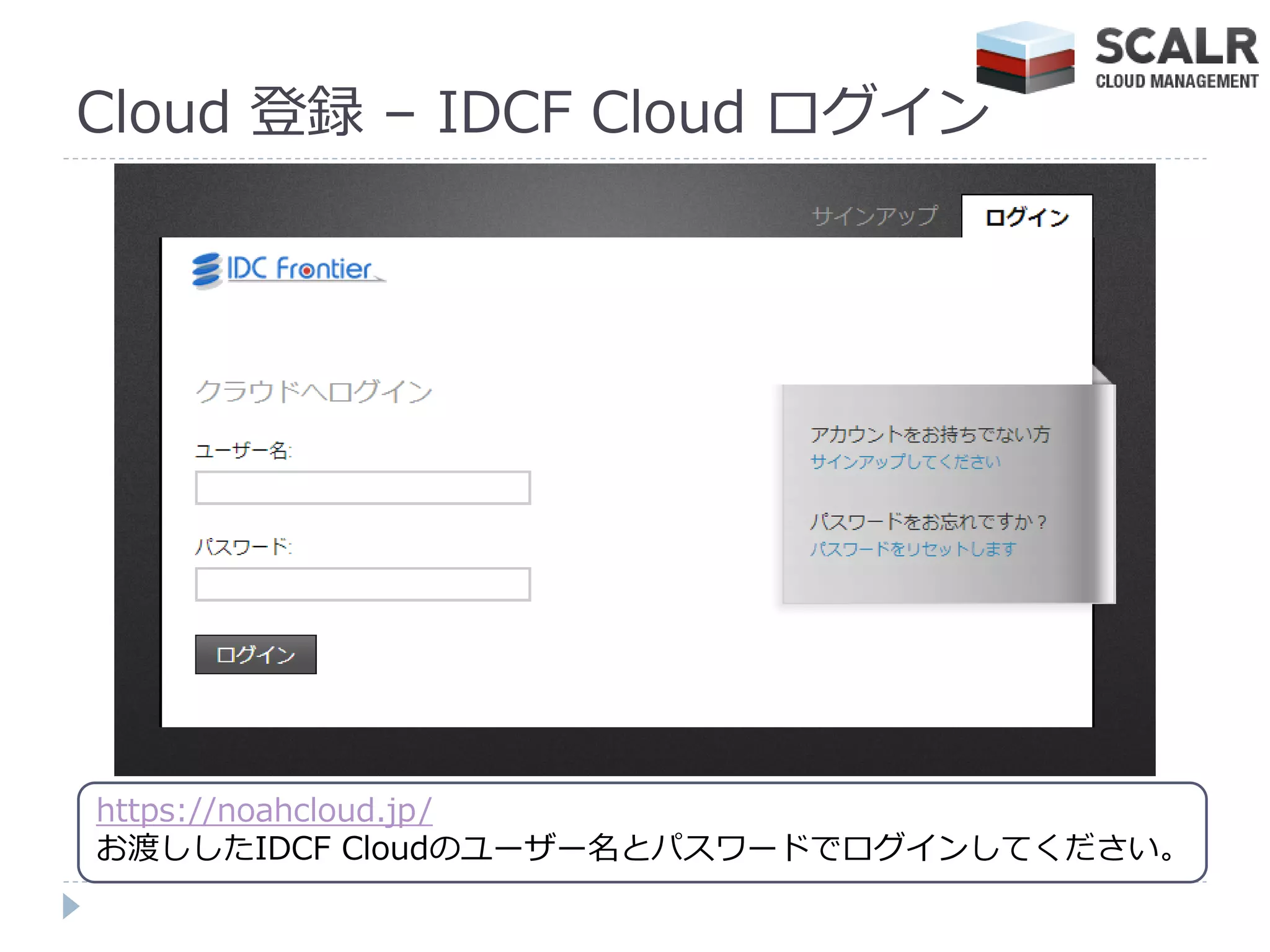

Cloud 登録 – IDCF Cloud ログ゗ン

https://noahcloud.jp/
お渡ししたIDCF Cloudのユーザー名とパスワードでログ゗ンしてください。

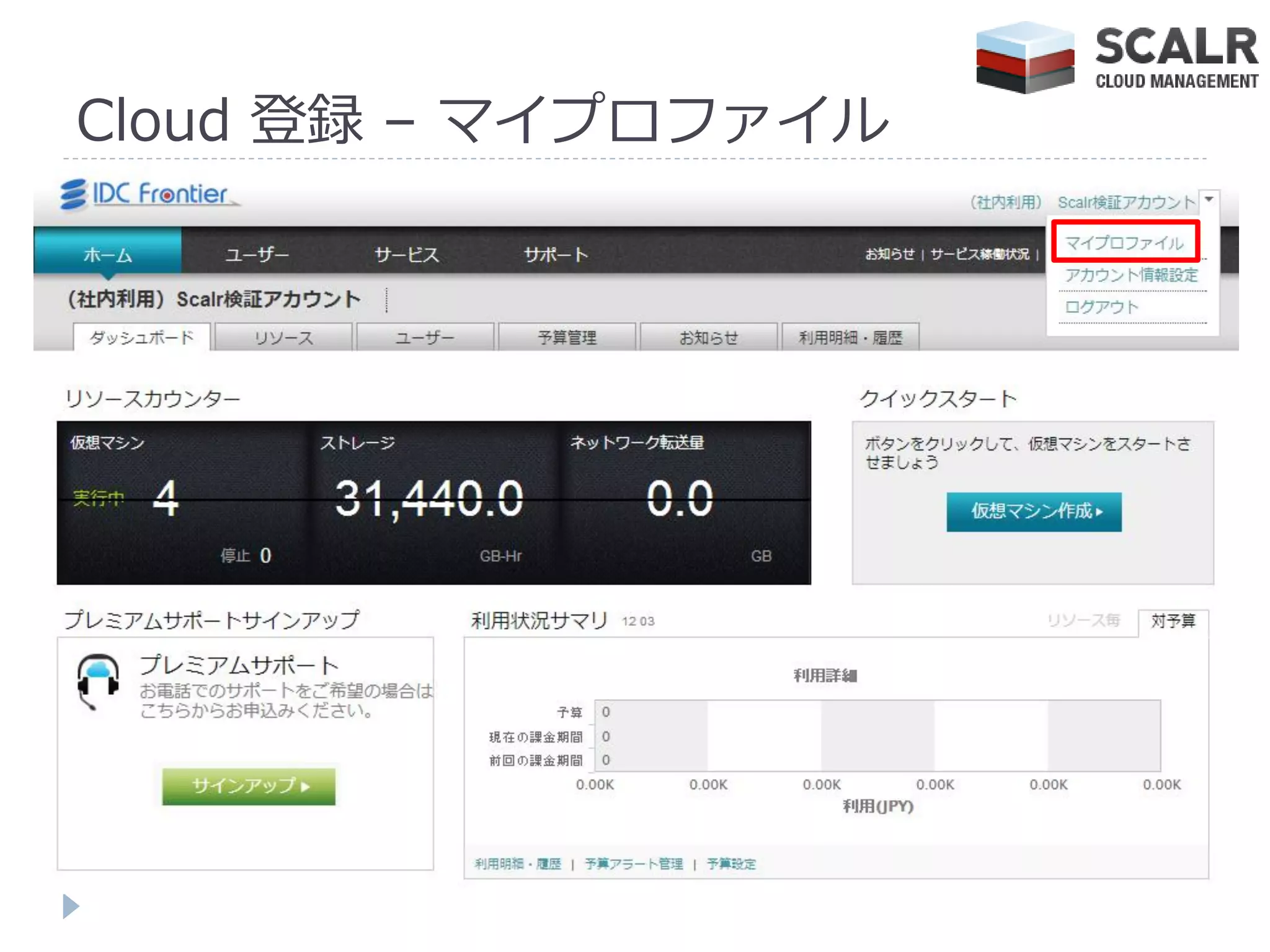

Cloud 登録 – マ゗プロフゔ゗ル

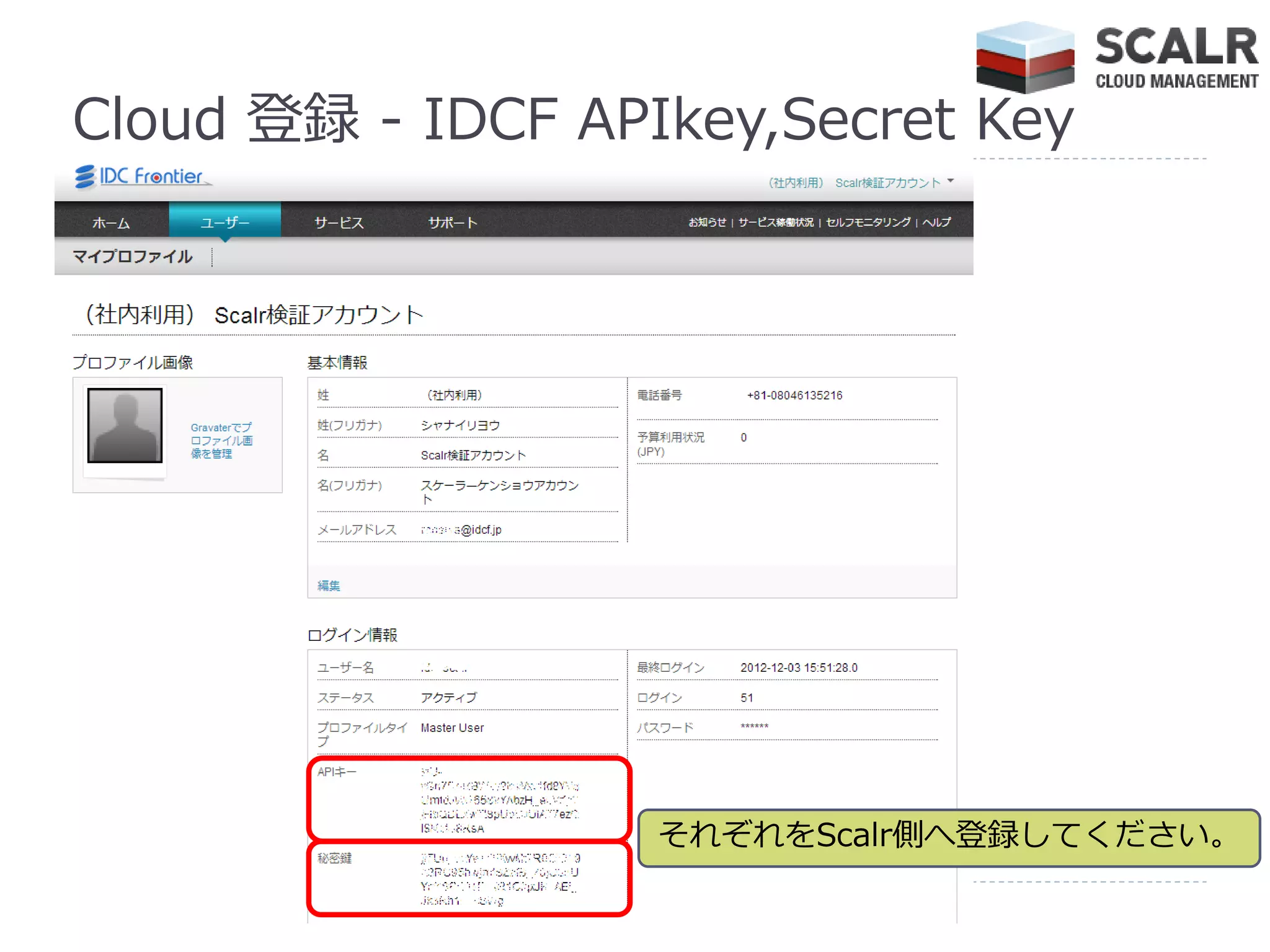

Cloud 登録 - IDCF APIkey,Secret Key

それぞれをScalr側へ登録してください。

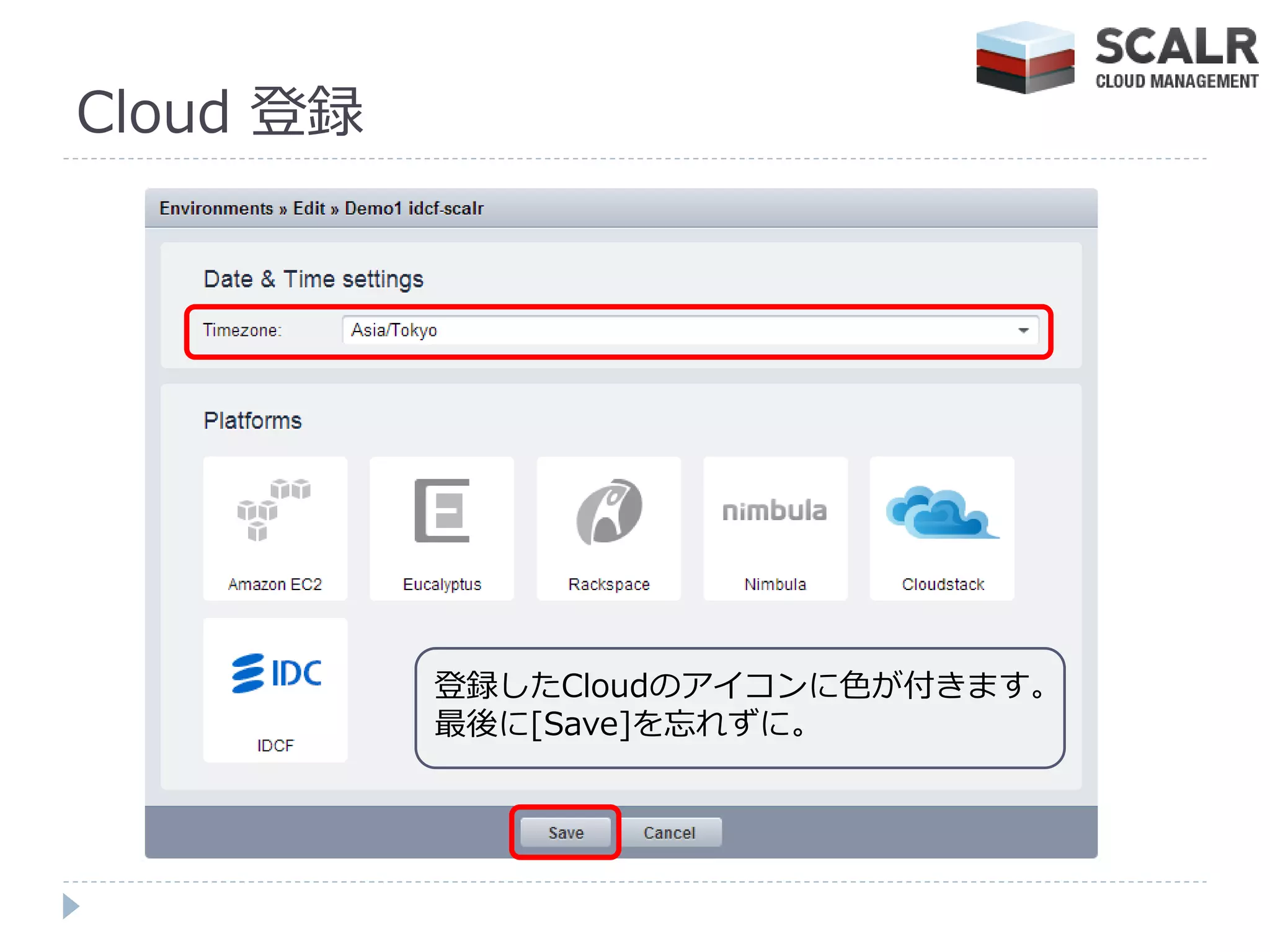

Cloud 登録

登録したCloudのゕ゗コンに色が付きます。
最後に[Save]を忘れずに。

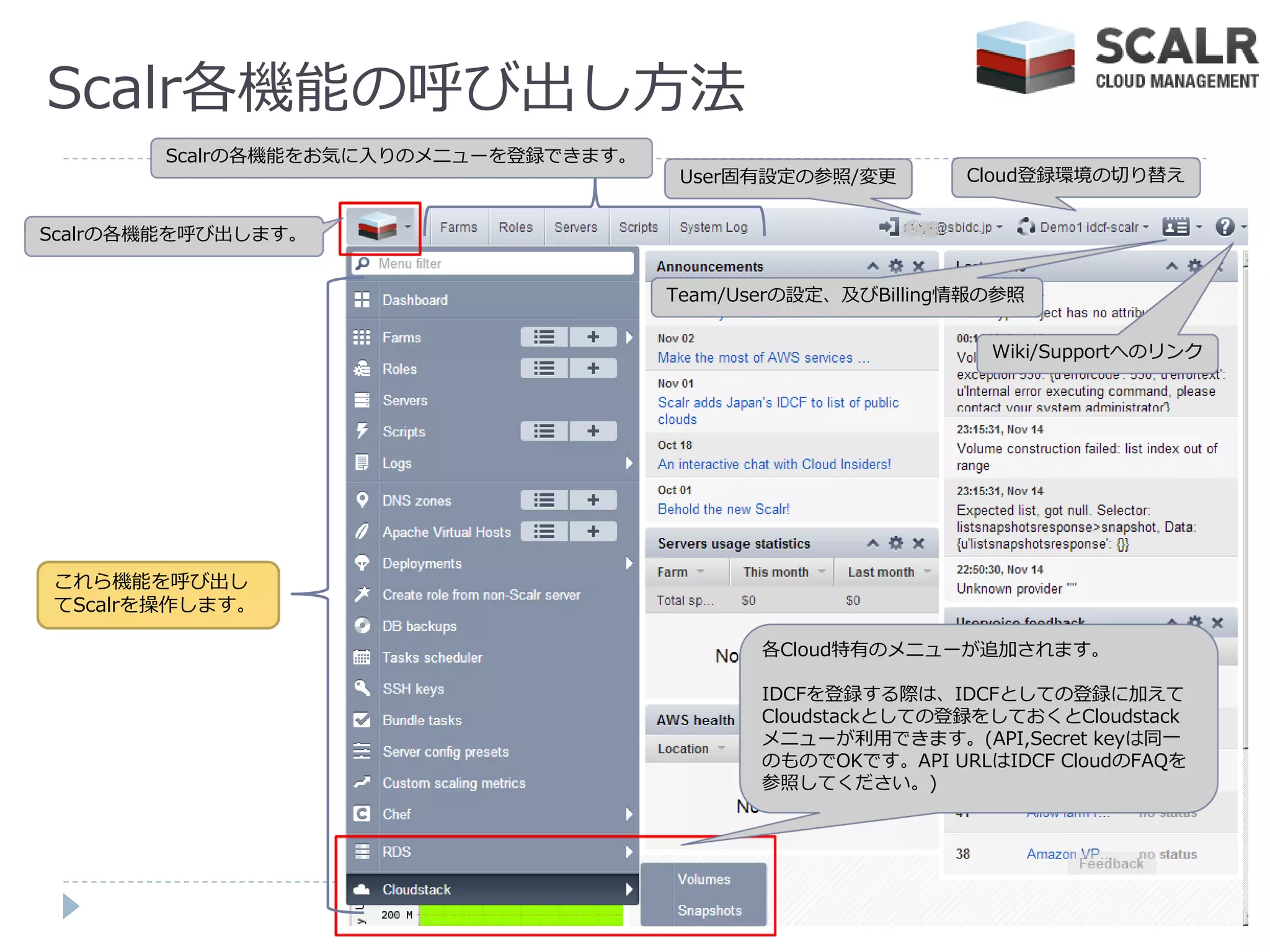

Scalr各機能の呼び出し方法
Scalrの各機能をお気に入りのメニューを登録できます。
User固有設定の参照/変更 Cloud登録環境の切り替え

Scalrの各機能を呼び出します。

Team/Userの設定、及びBilling情報の参照

Wiki/Supportへのリンク

これら機能を呼び出し
てScalrを操作します。

各Cloud特有のメニューが追加されます。

IDCFを登録する際は、IDCFとしての登録に加えて
Cloudstackとしての登録をしておくとCloudstack
メニューが利用できます。(API,Secret keyは同一
のものでOKです。API URLはIDCF CloudのFAQを
参照してください。)

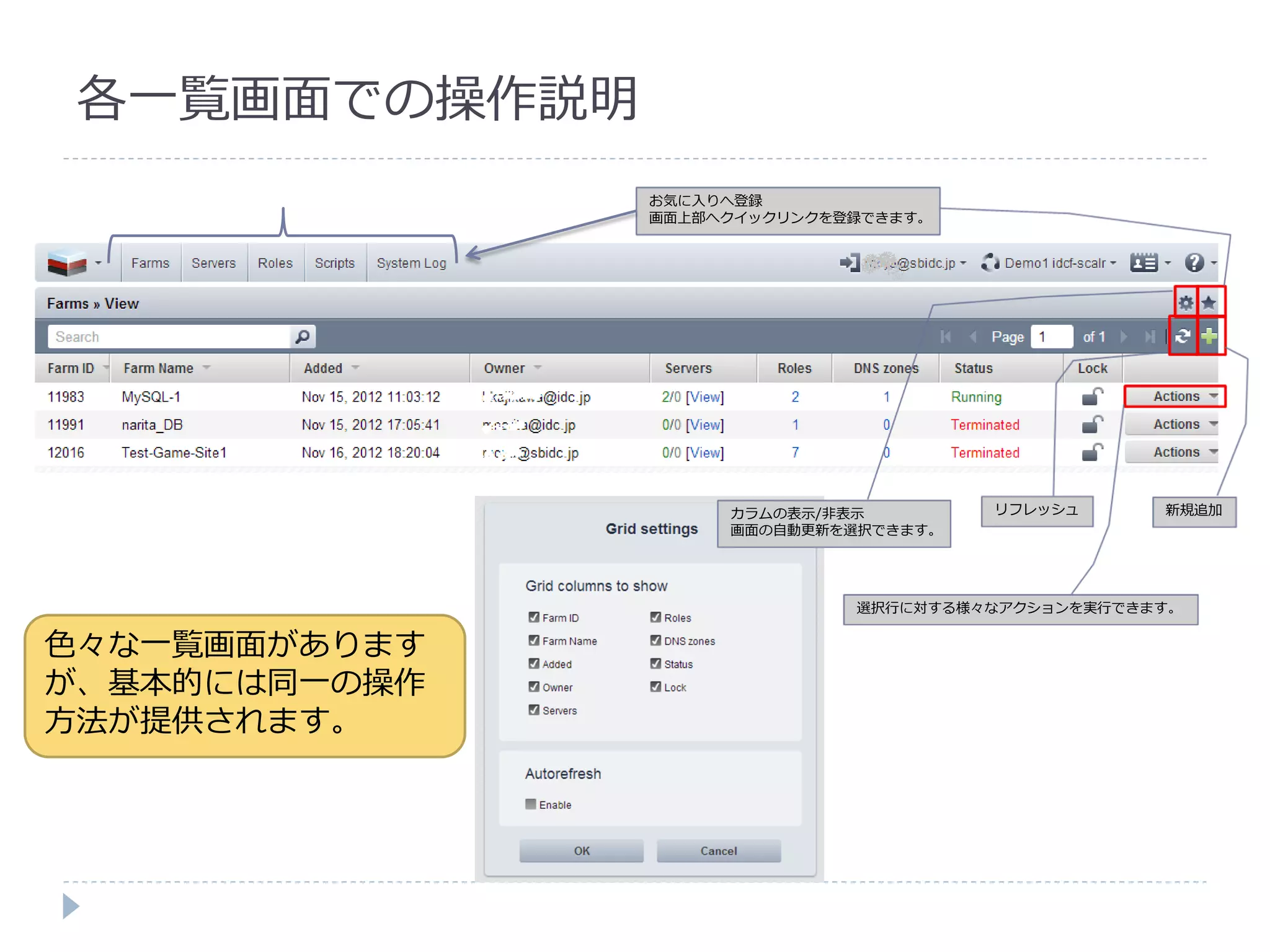

各一覧画面での操作説明
お気に入りへ登録
画面上部へク゗ックリンクを登録できます。

カラムの表示/非表示リフレッシュ新規追加
画面の自動更新を選択できます。

選択行に対する様々なゕクションを実行できます。

色々な一覧画面があります
が、基本的には同一の操作
方法が提供されます。

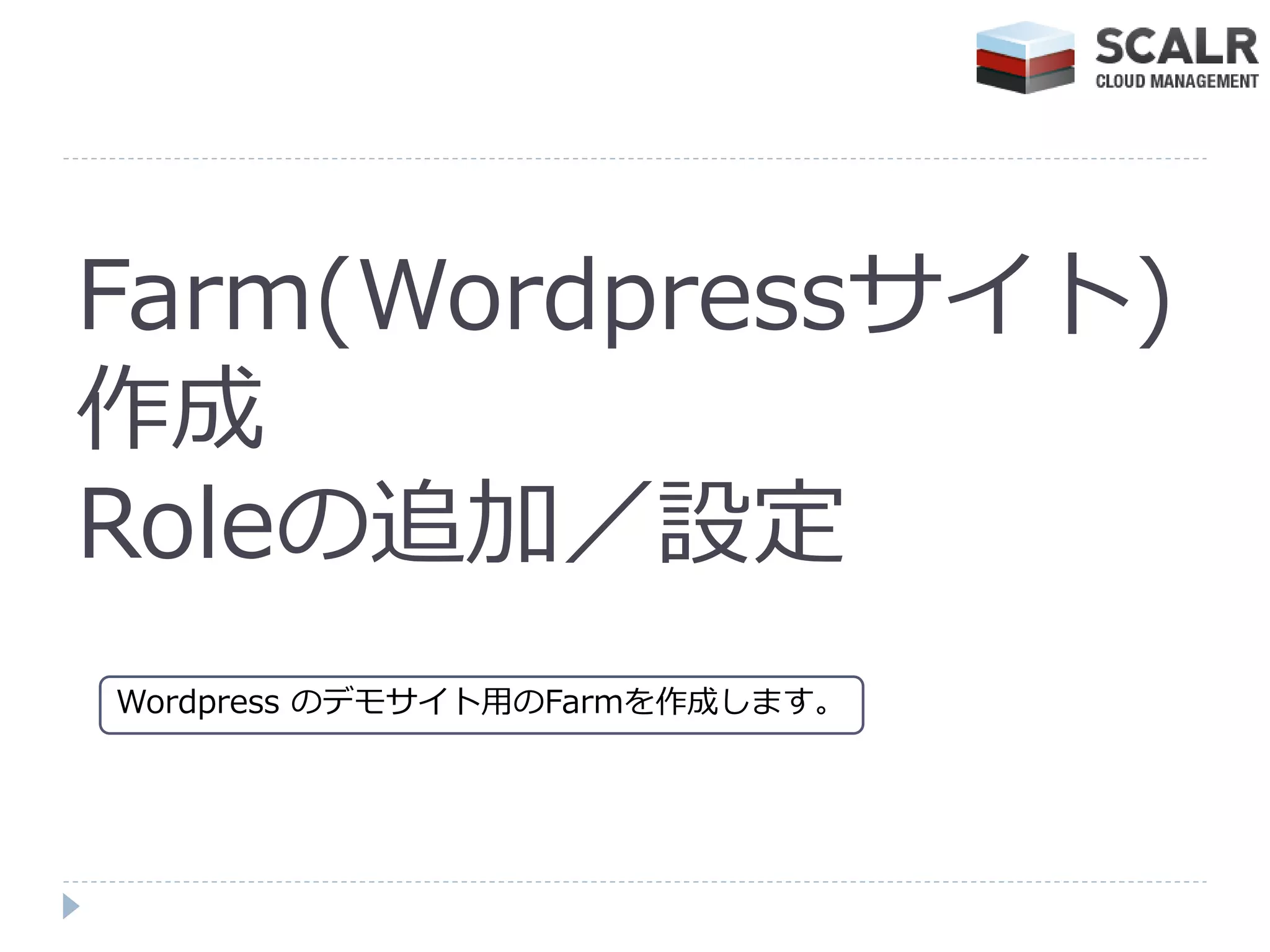

Farm(Wordpressサ゗ト)
作成
Roleの追加／設定
Wordpress のデモサ゗ト用のFarmを作成します。

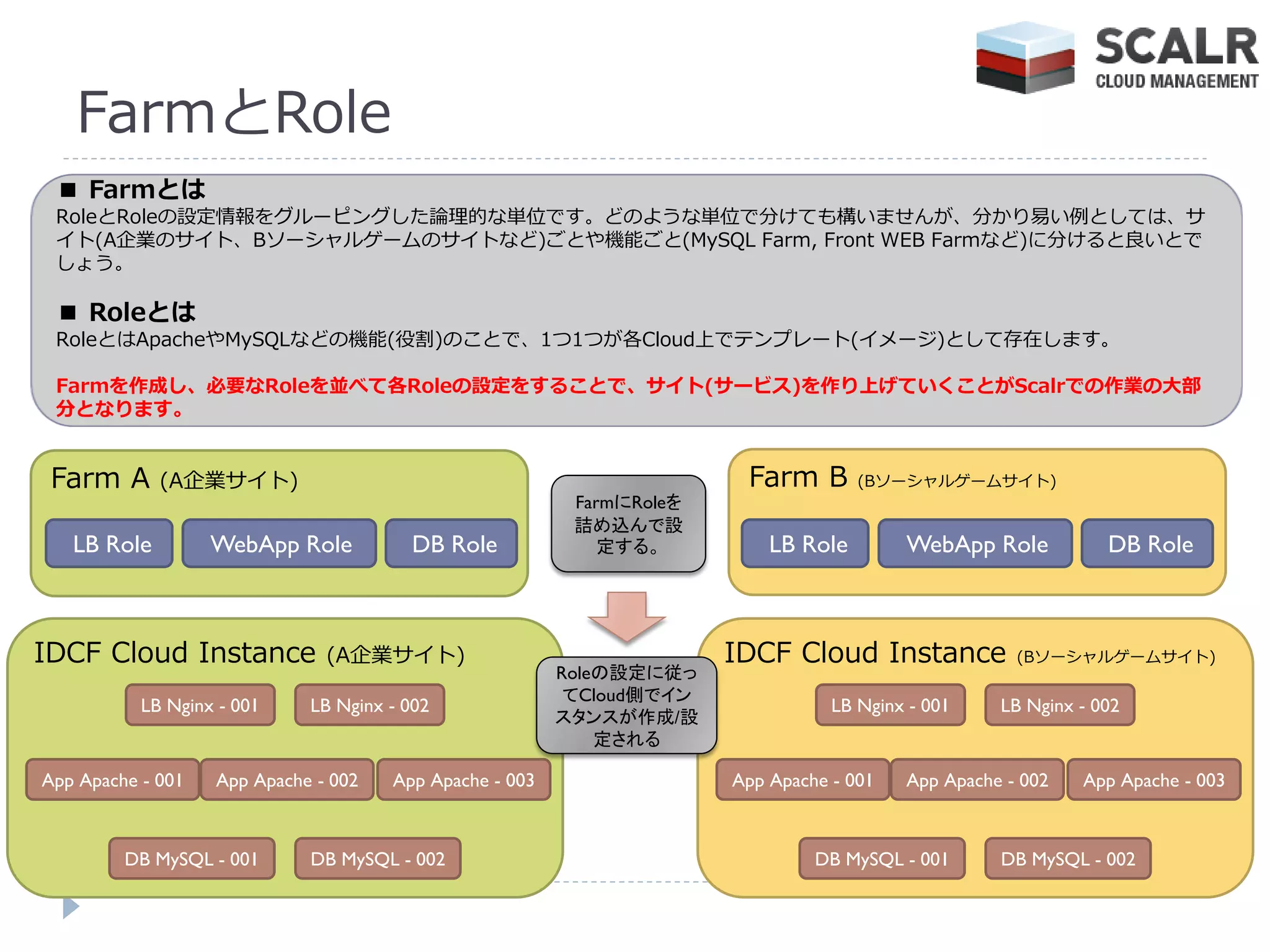

FarmとRole
■ Farmとは
RoleとRoleの設定情報をグルーピングした論理的な単位です。どのような単位で分けても構いませんが、分かり易い例としては、サ
゗ト(A企業のサ゗ト、Bソーシャルゲームのサ゗トなど)ごとや機能ごと(MySQL Farm, Front WEB Farmなど)に分けると良いとで
しょう。

■ Roleとは
RoleとはApacheやMySQLなどの機能(役割)のことで、1つ1つが各Cloud上でテンプレート(゗メージ)として存在します。

Farmを作成し、必要なRoleを並べて各Roleの設定をすることで、サイト(サービス)を作り上げていくことがScalrでの作業の大部
分となります。

Farm A (A企業サ゗ト) Farm B (Bソーシャルゲームサ゗ト)
FarmにRoleを
詰め込んで設
LB Role WebApp Role DB Role 定する。 LB Role WebApp Role DB Role

IDCF Cloud Instance (A企業サ゗ト) IDCF Cloud Instance (Bソーシャルゲームサ゗ト)
Roleの設定に従っ
てCloud側でイン
LB Nginx - 001 LB Nginx - 002 LB Nginx - 001 LB Nginx - 002
スタンスが作成/設
定される

App Apache - 001 App Apache - 002 App Apache - 003 App Apache - 001 App Apache - 002 App Apache - 003

DB MySQL - 001 DB MySQL - 002 DB MySQL - 001 DB MySQL - 002

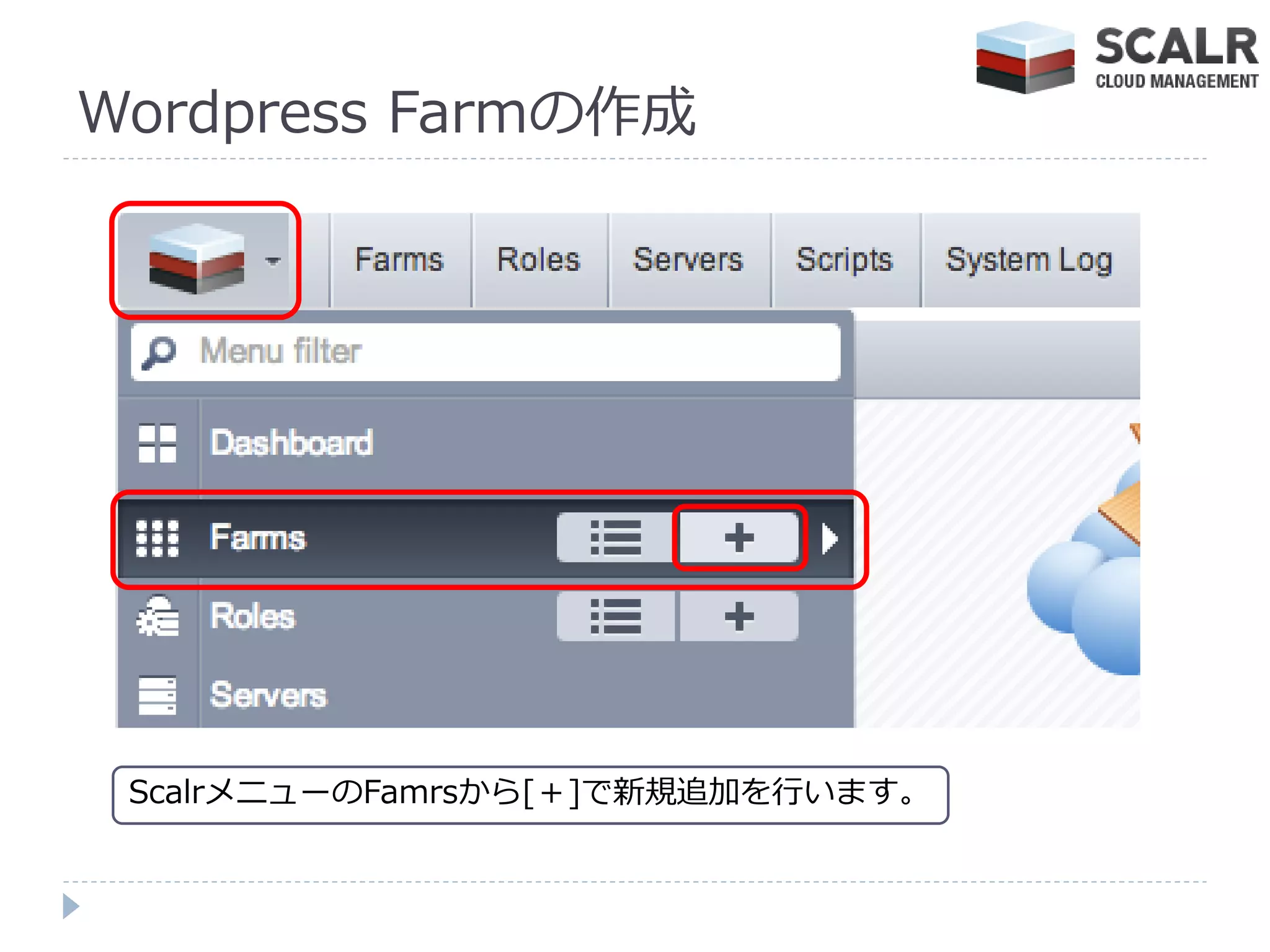

Wordpress Farmの作成

ScalrメニューのFamrsから[＋]で新規追加を行います。

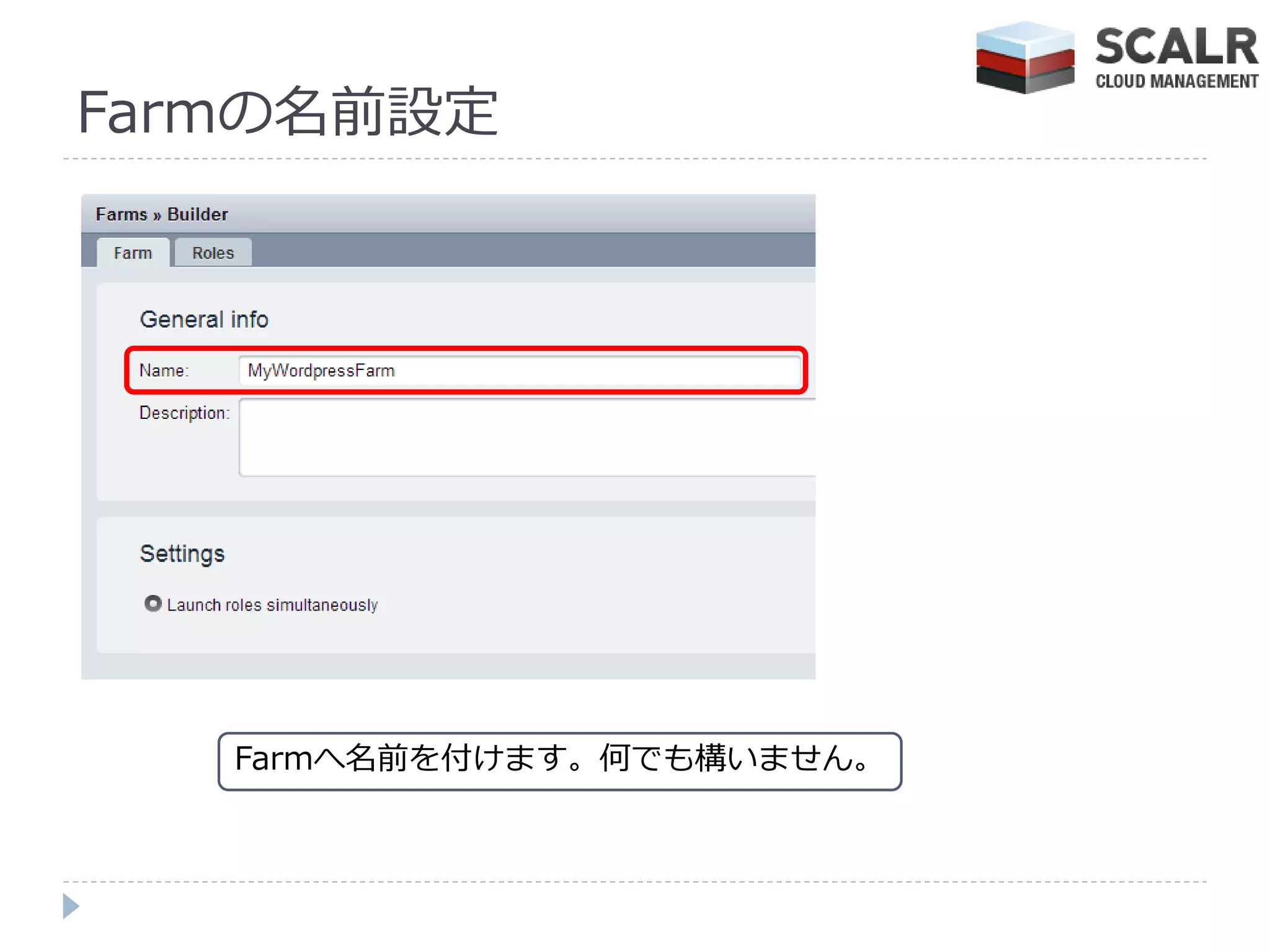

Farmの名前設定

Farmへ名前を付けます。何でも構いません。

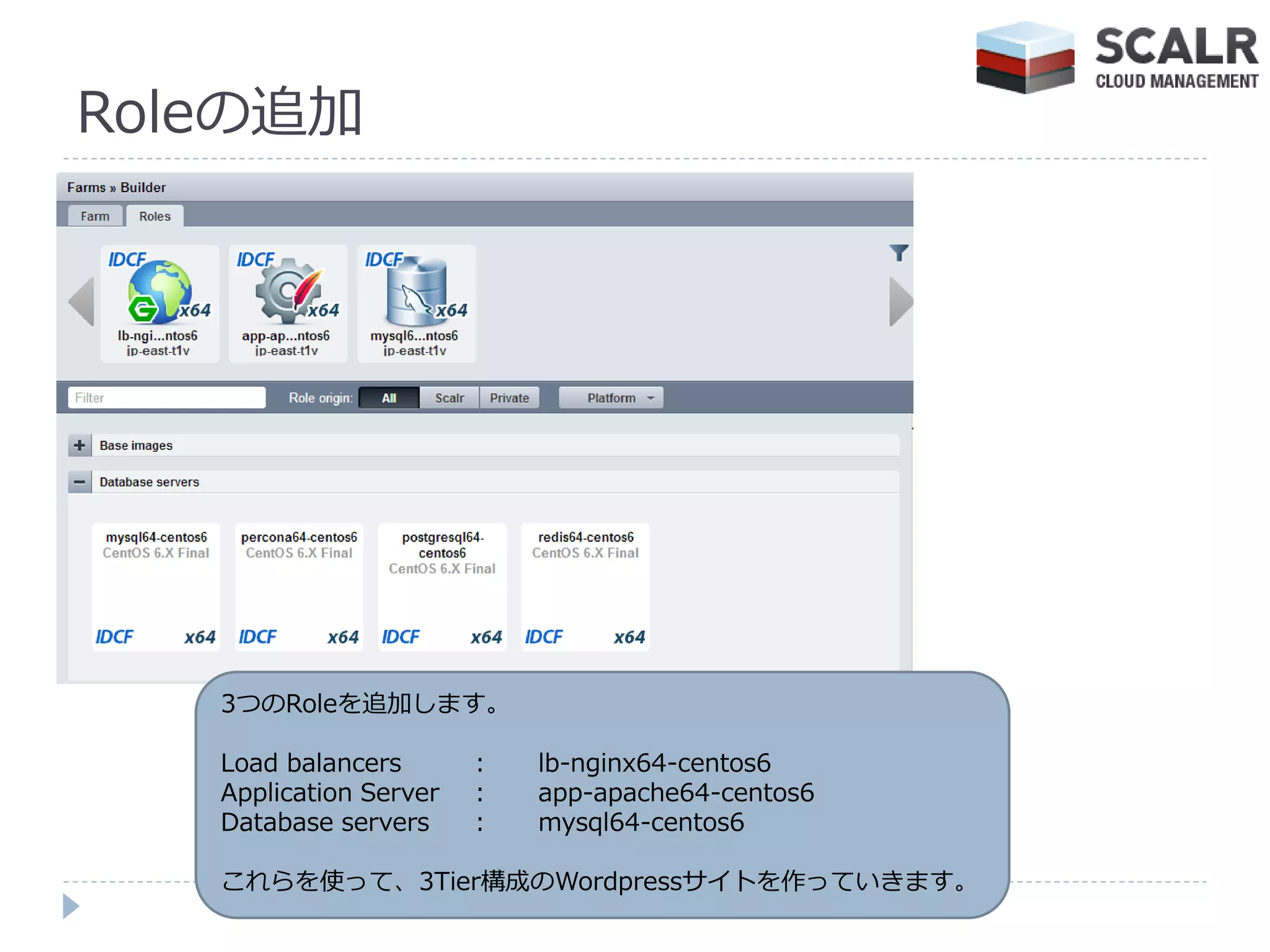

Roleの追加

3つのRoleを追加します。

Load balancers : lb-nginx64-centos6
Application Server : app-apache64-centos6
Database servers : mysql64-centos6

これらを使って、3Tier構成のWordpressサ゗トを作っていきます。

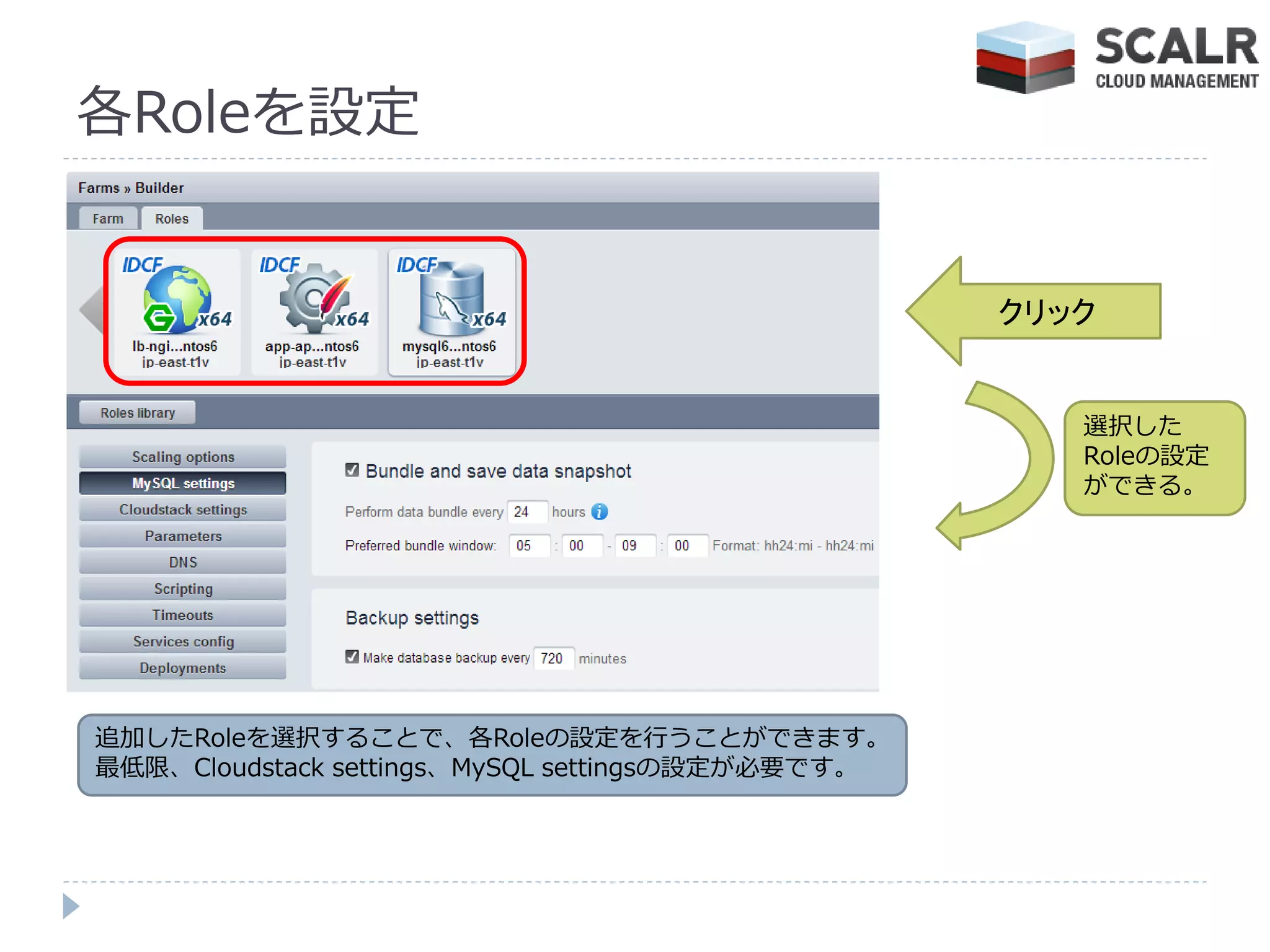

各Roleを設定

クリック

選択した
Roleの設定
ができる。

追加したRoleを選択することで、各Roleの設定を行うことができます。
最低限、Cloudstack settings、MySQL settingsの設定が必要です。

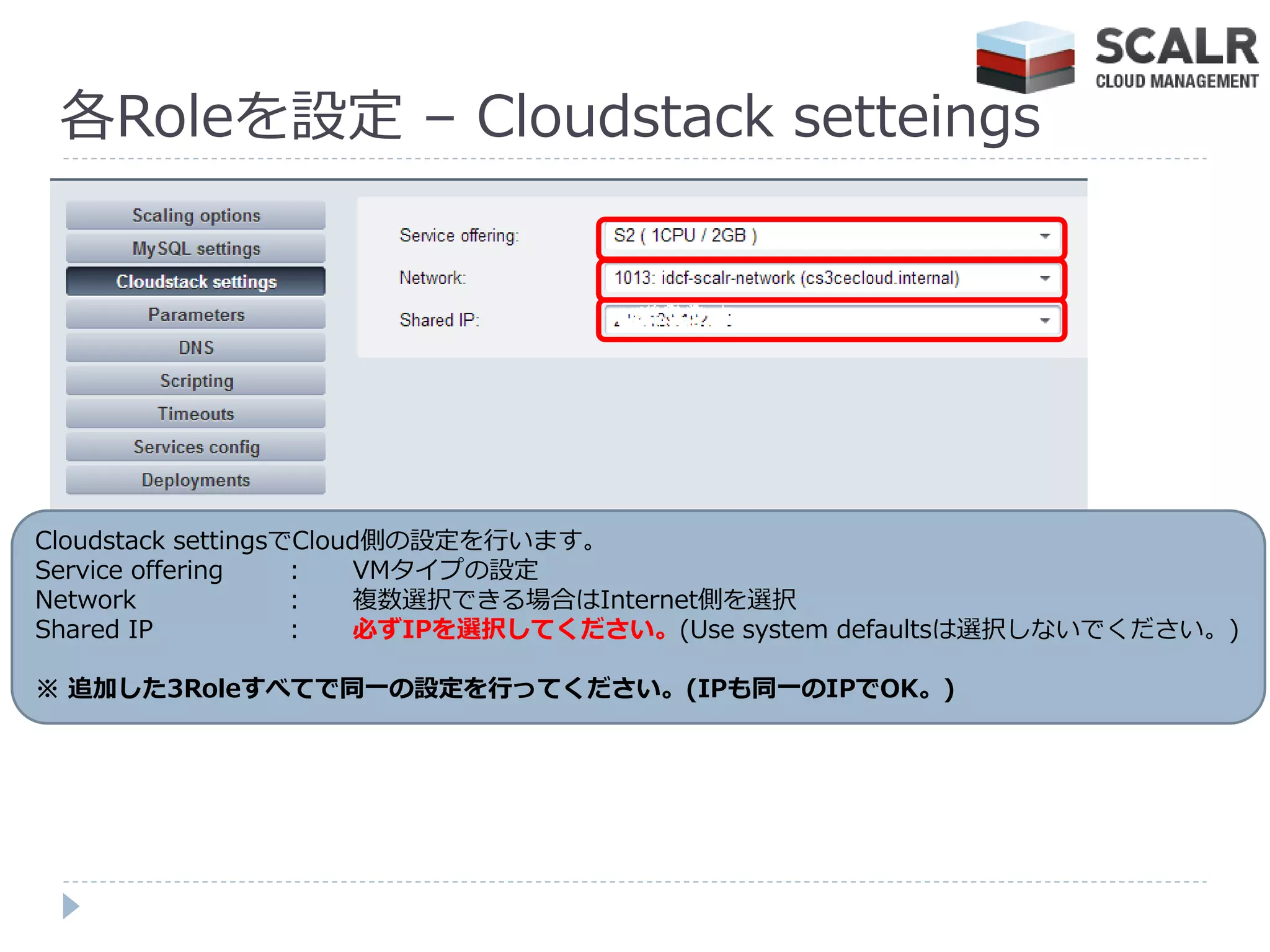

各Roleを設定 – Cloudstack setteings

Cloudstack settingsでCloud側の設定を行います。
Service offering : VMタ゗プの設定
Network : 複数選択できる場合はInternet側を選択
Shared IP : 必ずIPを選択してください。(Use system defaultsは選択しないでください。)

※ 追加した3Roleすべてで同一の設定を行ってください。(IPも同一のIPでOK。)

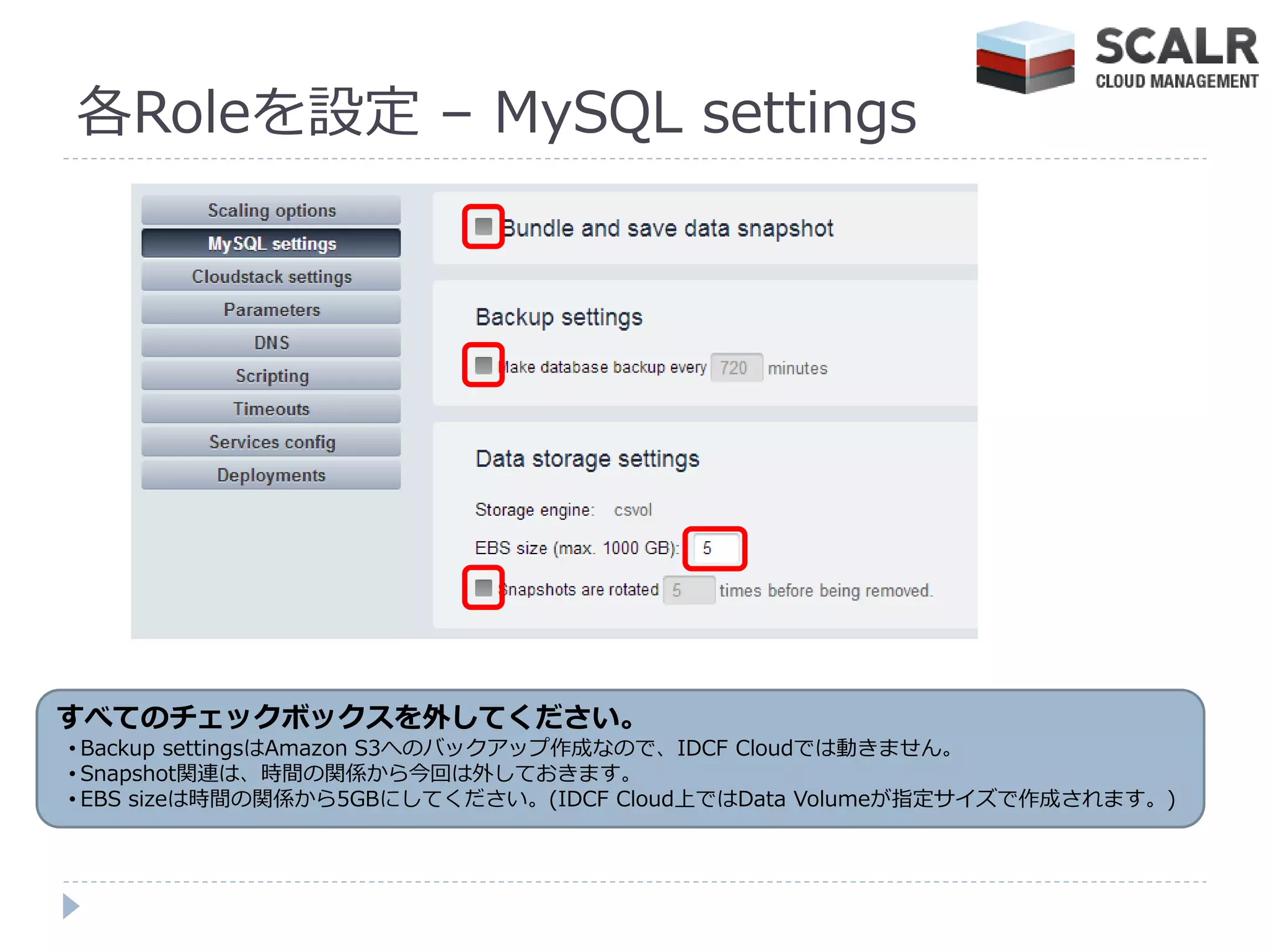

各Roleを設定 – MySQL settings

すべてのチェックボックスを外してください。
• Backup settingsはAmazon S3へのバックゕップ作成なので、IDCF Cloudでは動きません。
• Snapshot関連は、時間の関係から今回は外しておきます。
• EBS sizeは時間の関係から5GBにしてください。(IDCF Cloud上ではData Volumeが指定サ゗ズで作成されます。)

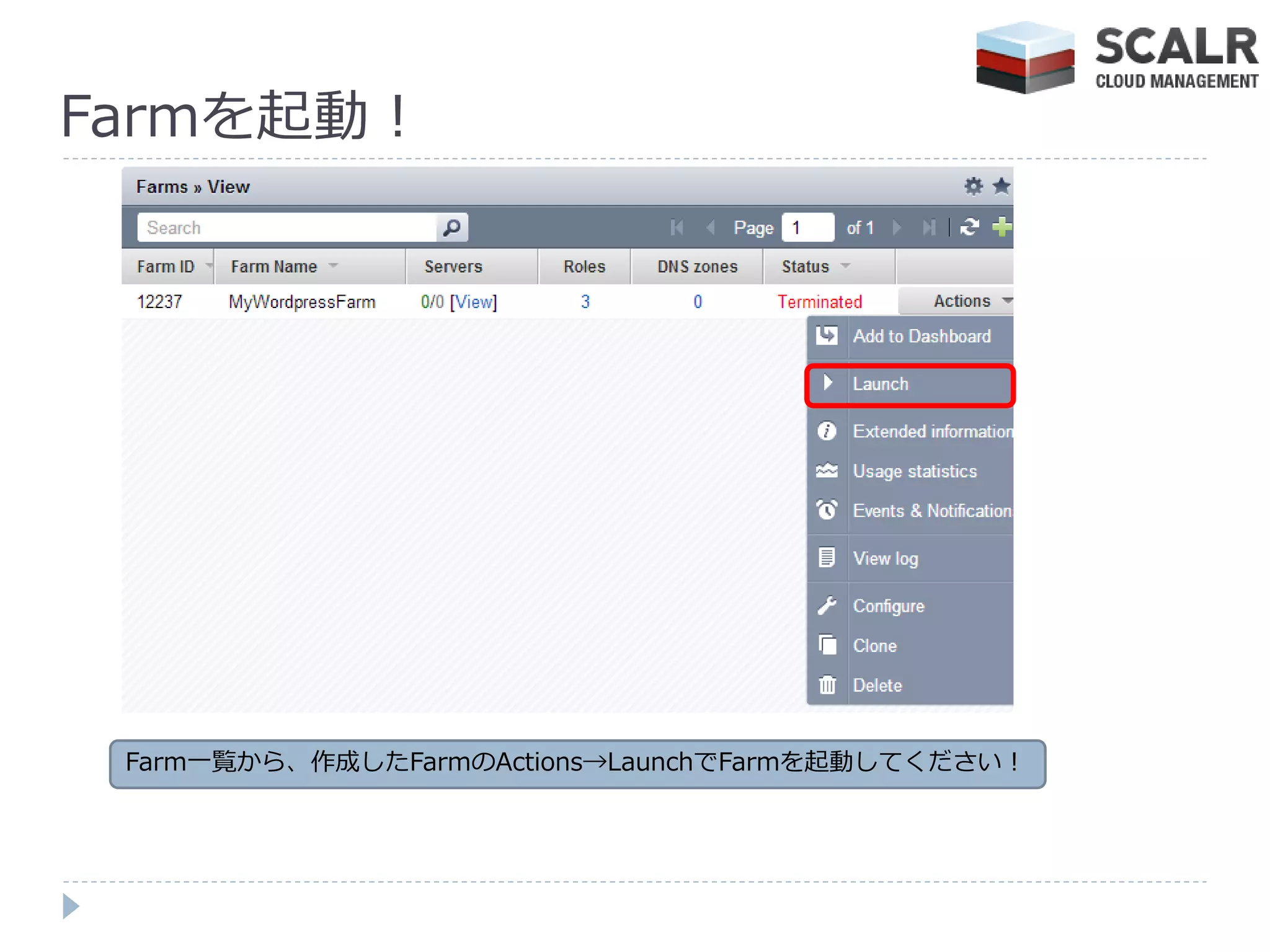

Farmを起動！

Farm一覧から、作成したFarmのActions→LaunchでFarmを起動してください！

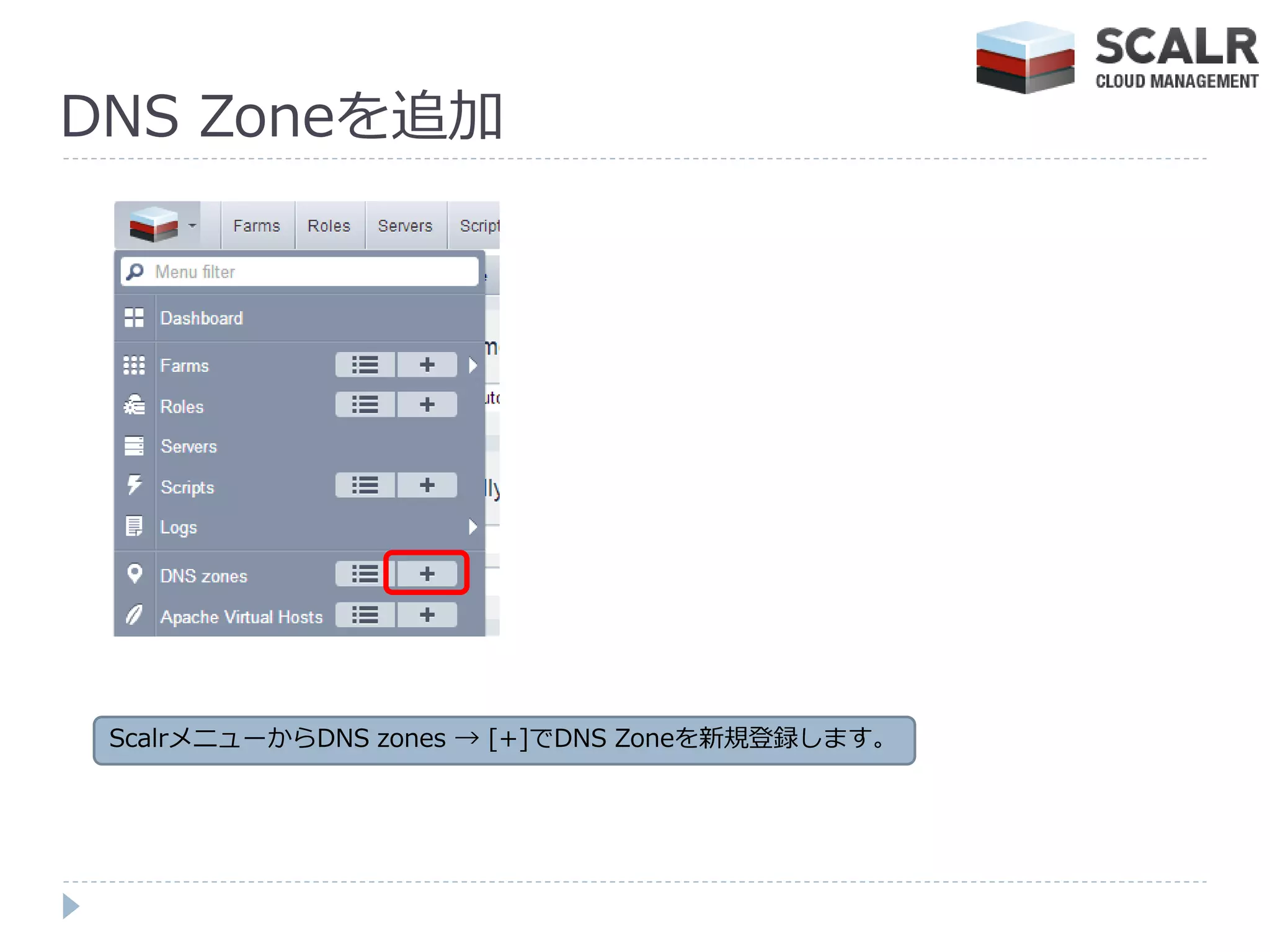

DNS Zoneを追加

ScalrメニューからDNS zones → [+]でDNS Zoneを新規登録します。

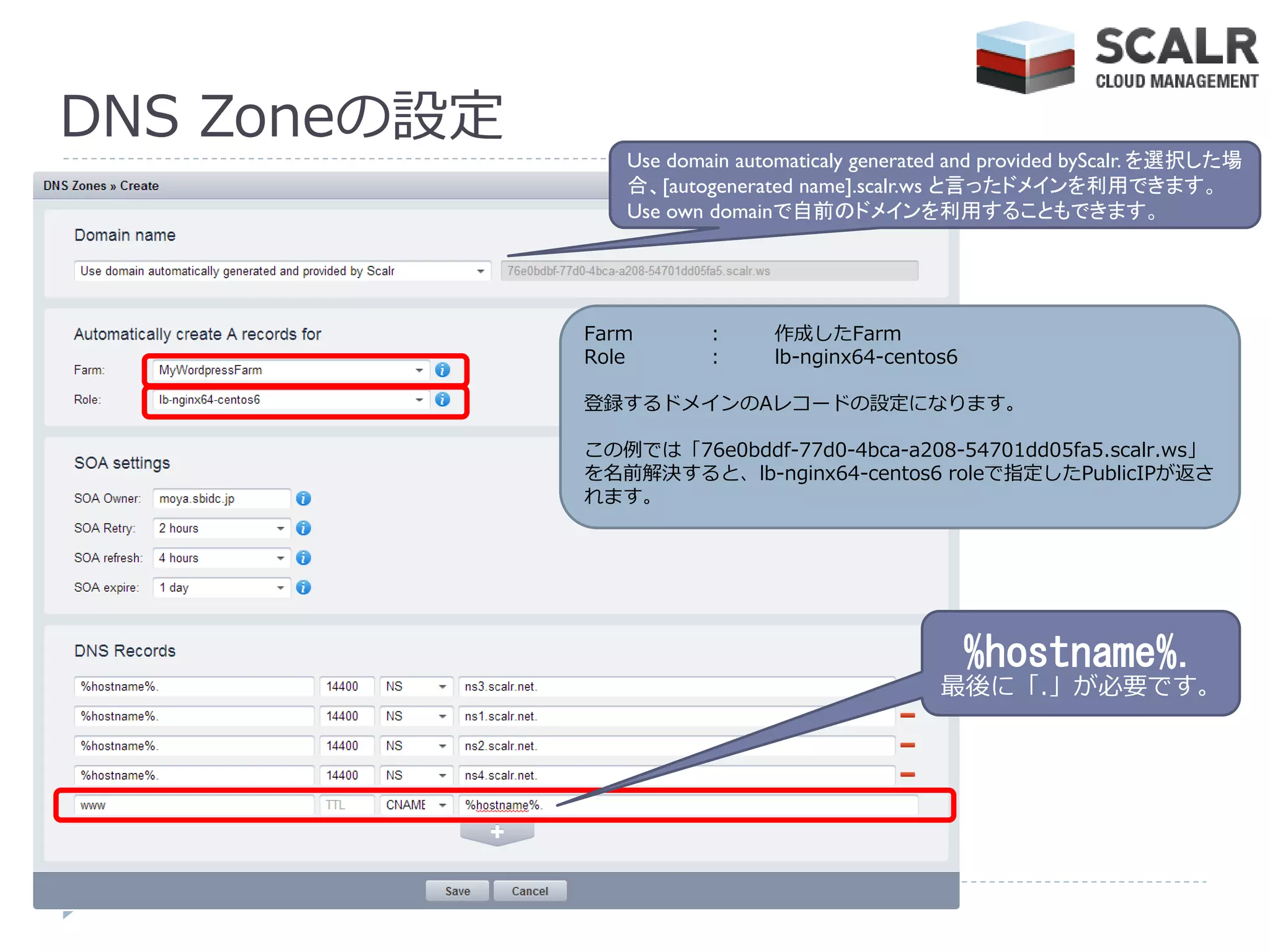

DNS Zoneの設定
Use domain automaticaly generated and provided byScalr. を選択した場
合、[autogenerated name].scalr.ws と言ったドメインを利用できます。
Use own domainで自前のドメインを利用することもできます。

Farm : 作成したFarm
Role : lb-nginx64-centos6

登録するドメ゗ンのAレコードの設定になります。

この例では「76e0bddf-77d0-4bca-a208-54701dd05fa5.scalr.ws」
を名前解決すると、lb-nginx64-centos6 roleで指定したPublicIPが返さ
れます。

%hostname%.
最後に「.」が必要です。

Apache Virtual Hostの
追加／設定

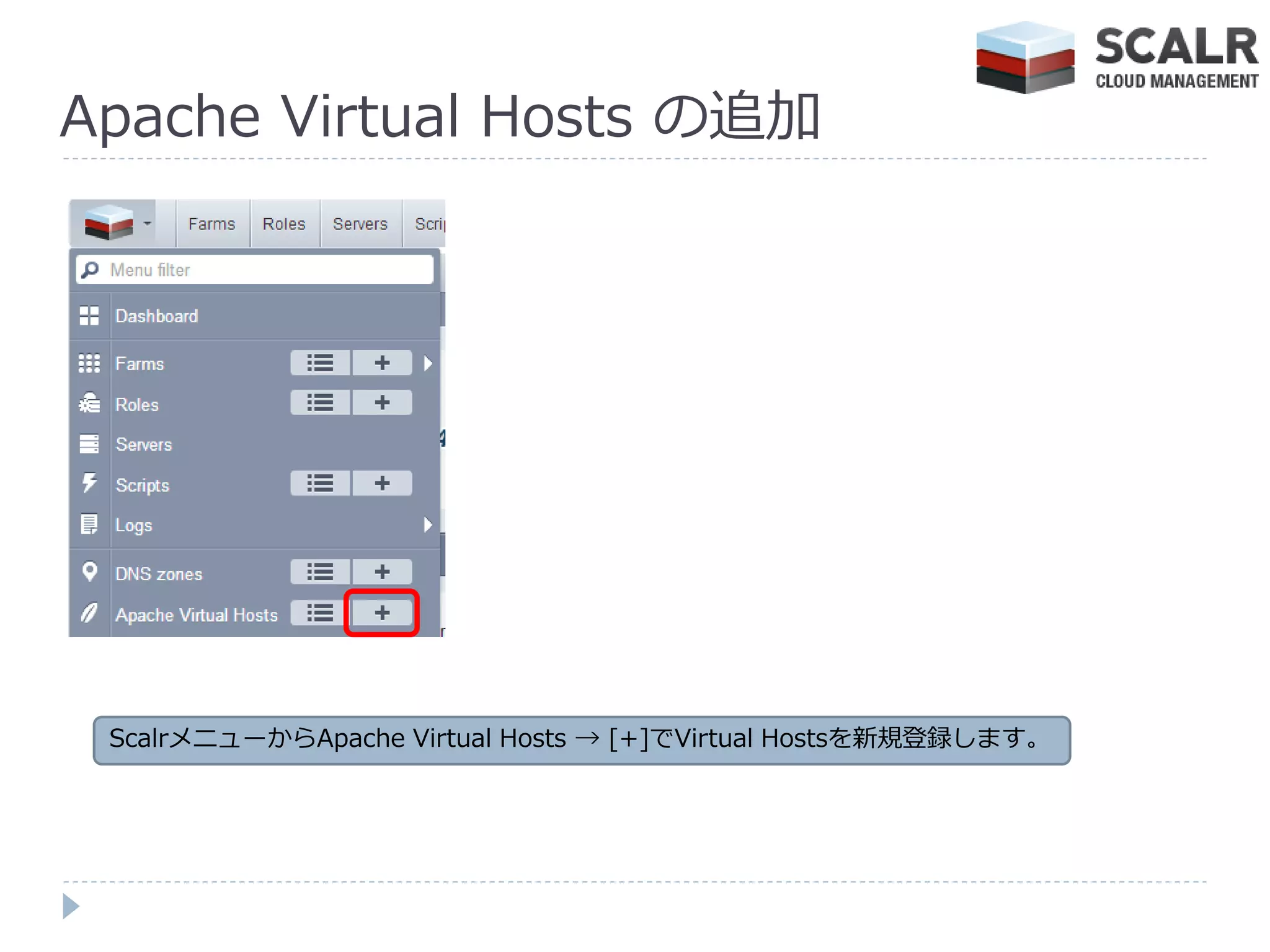

Apache Virtual Hosts の追加

ScalrメニューからApache Virtual Hosts → [+]でVirtual Hostsを新規登録します。

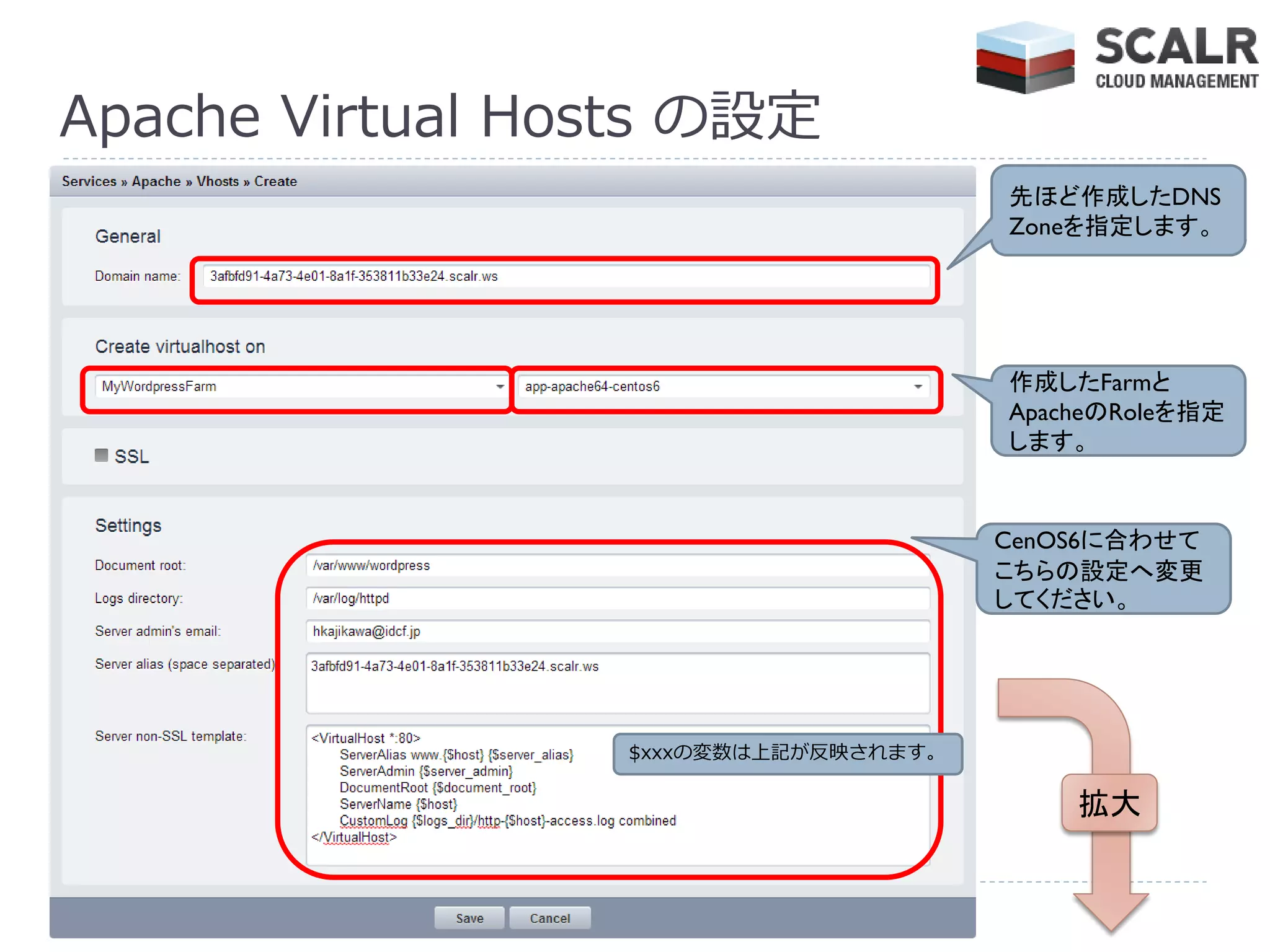

Apache Virtual Hosts の設定
先ほど作成したDNS
Zoneを指定します。

作成したFarmと
ApacheのRoleを指定
します。

CenOS6に合わせて
こちらの設定へ変更
してください。

$xxxの変数は上記が反映されます。

拡大

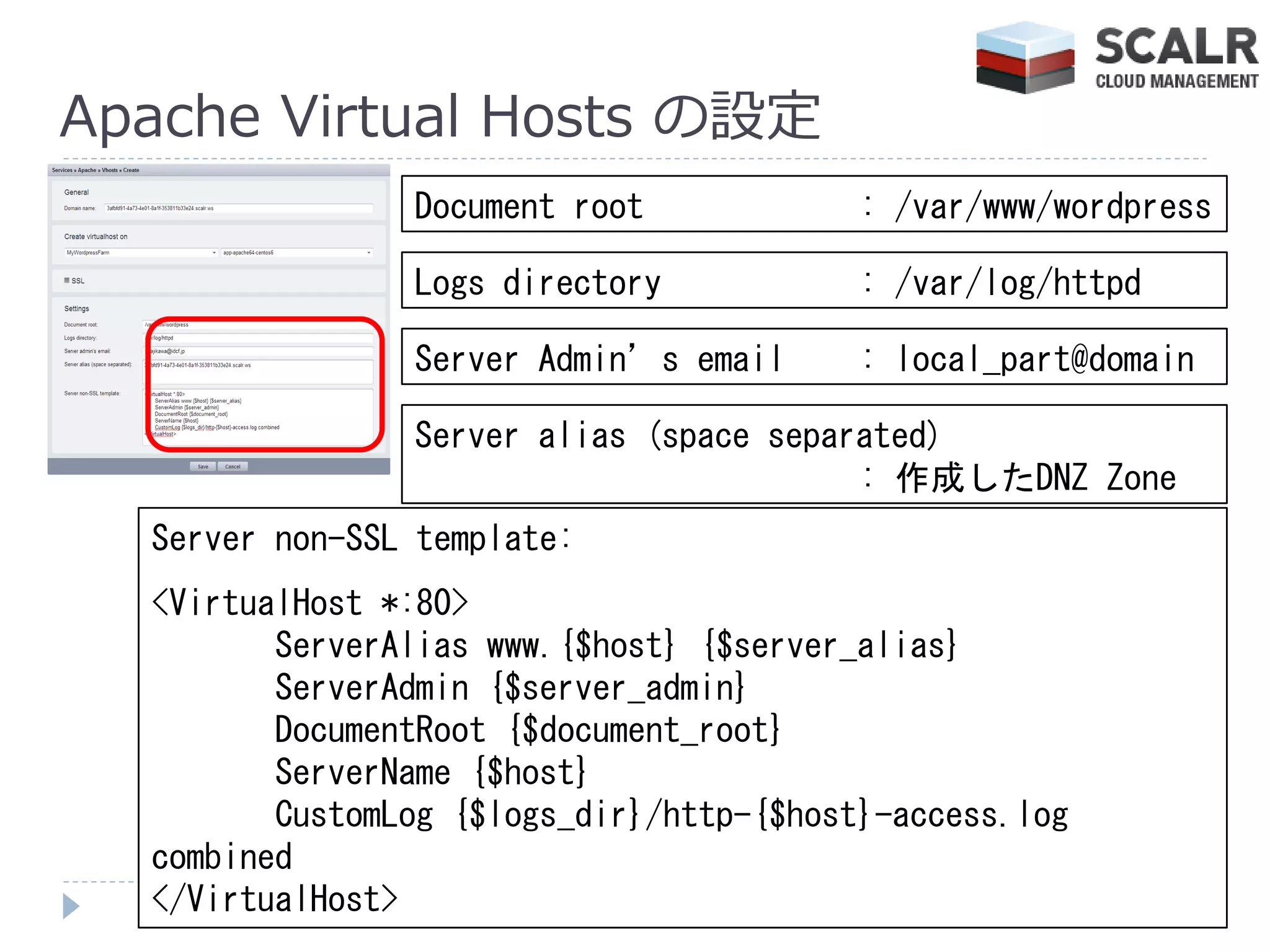

Apache Virtual Hosts の設定
Document root : /var/www/wordpress

Logs directory : /var/log/httpd

Server Admin’s email : local_part@domain

Server alias (space separated)
: 作成したDNZ Zone
Server non-SSL template:
<VirtualHost *:80>
ServerAlias www.{$host} {$server_alias}
ServerAdmin {$server_admin}
DocumentRoot {$document_root}
ServerName {$host}
CustomLog {$logs_dir}/http-{$host}-access.log
combined
</VirtualHost>

Deployment(コンテンツ)
の追加／設定
コンテンツであるWordpressをデプロ゗します。

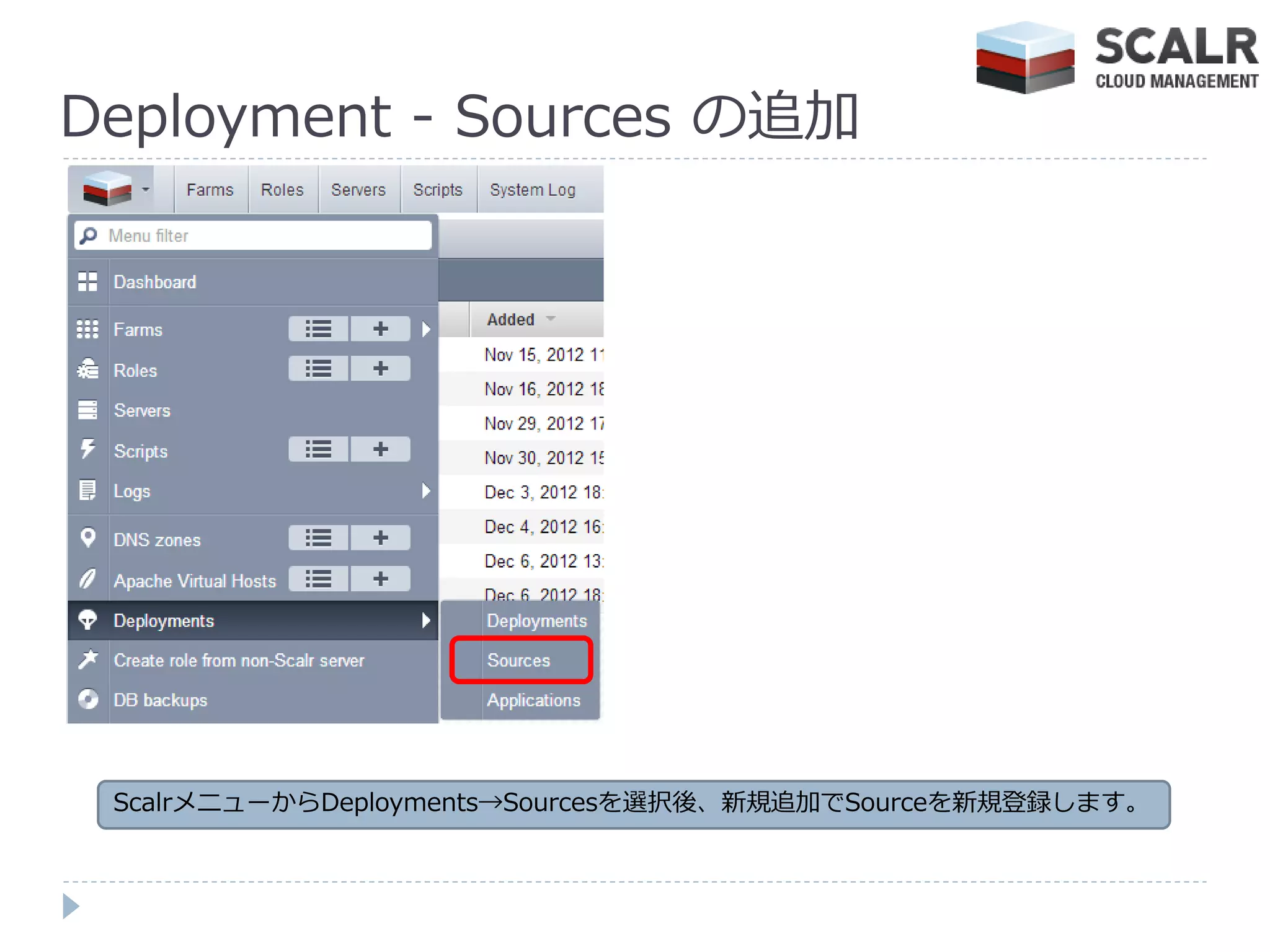

Deployment - Sources の追加

ScalrメニューからDeployments→Sourcesを選択後、新規追加でSourceを新規登録します。

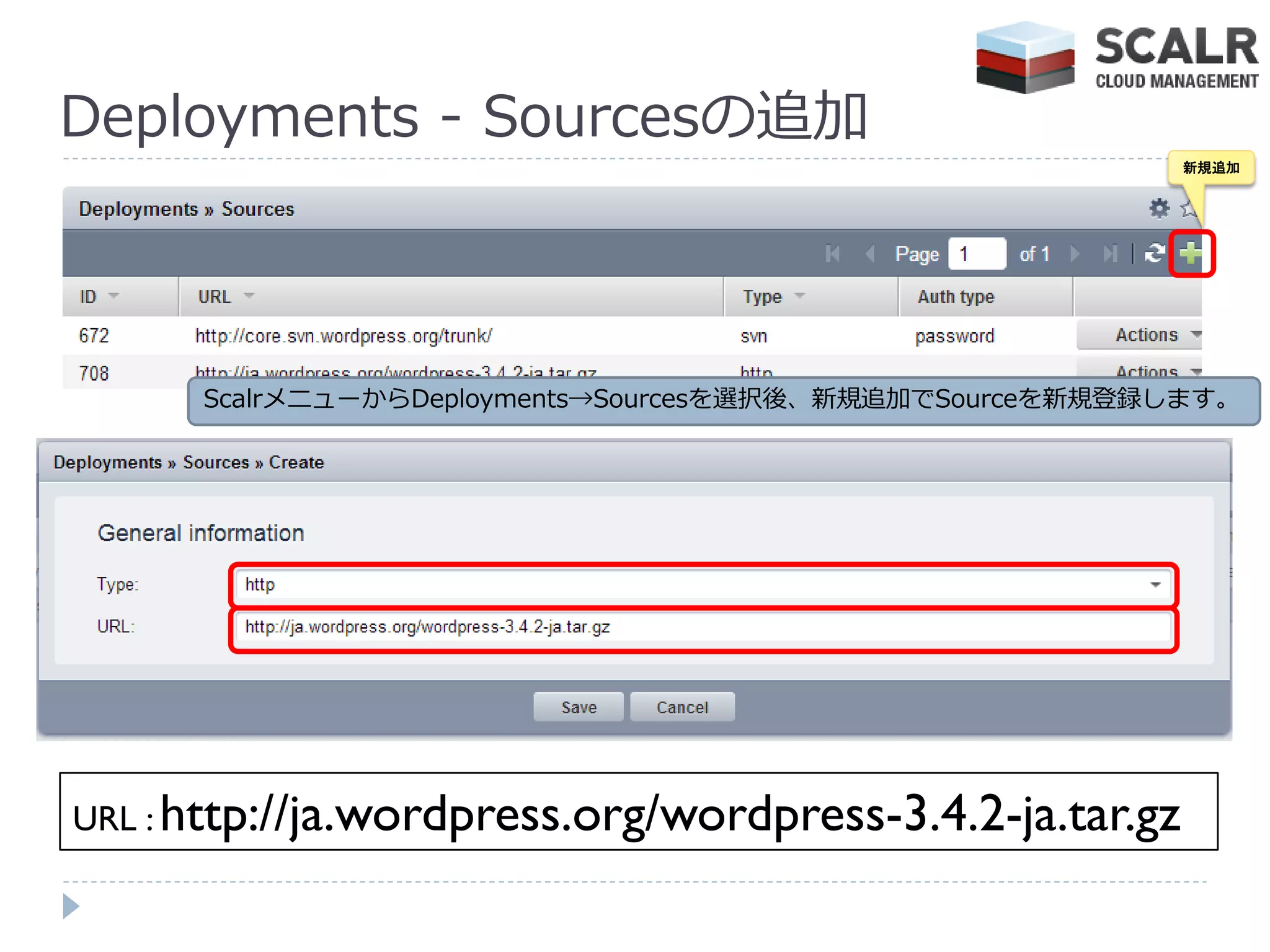

Deployments - Sourcesの追加
新規追加

ScalrメニューからDeployments→Sourcesを選択後、新規追加でSourceを新規登録します。

URL : http://ja.wordpress.org/wordpress-3.4.2-ja.tar.gz

Deployment - Applications の追加

ScalrメニューからDeployments→Applicationsを選択後、新規追加でApplicationを新規登録します。

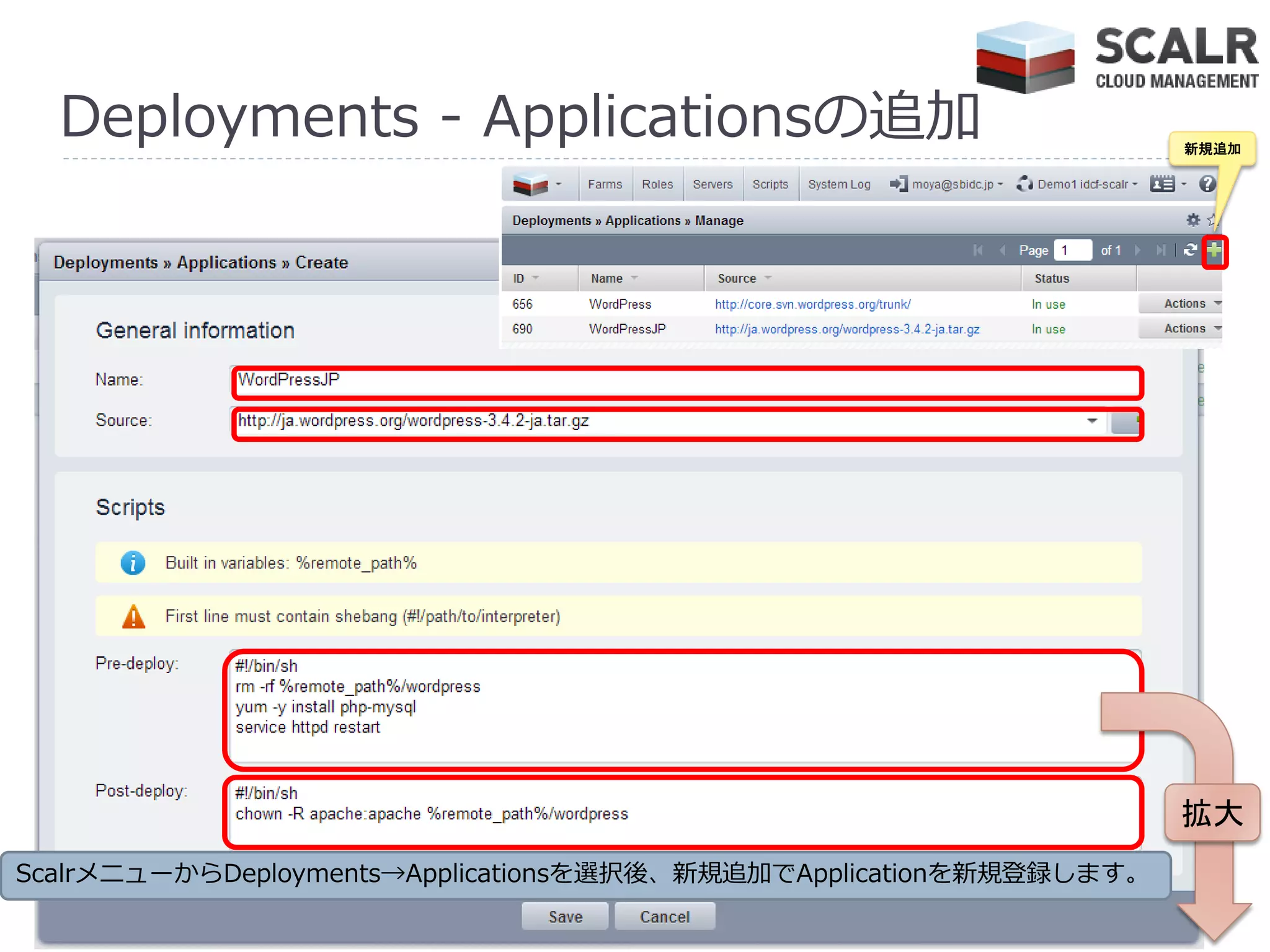

Deployments - Applicationsの追加新規追加

拡大
ScalrメニューからDeployments→Applicationsを選択後、新規追加でApplicationを新規登録します。

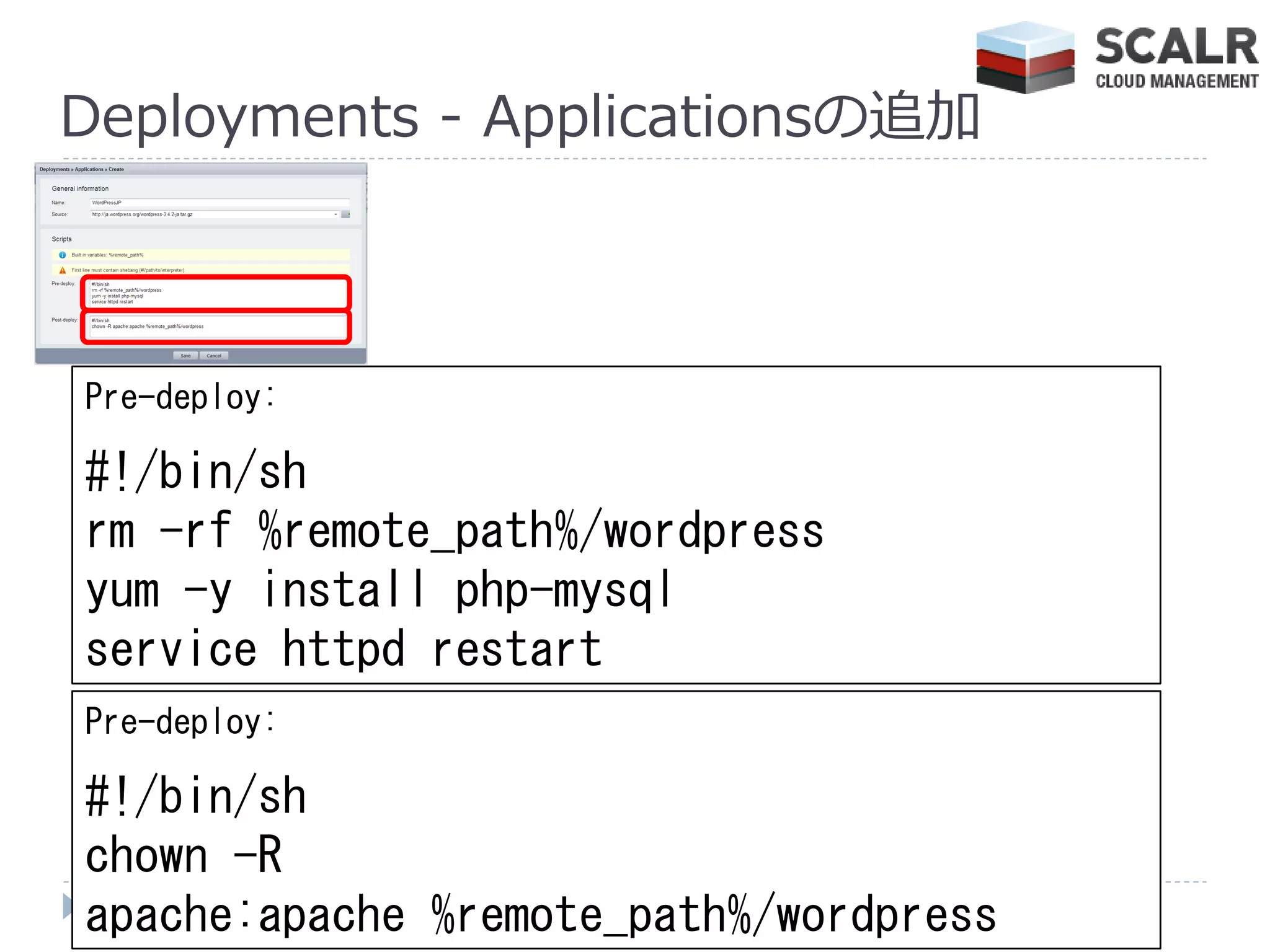

Deployments - Applicationsの追加

Pre-deploy:

#!/bin/sh
rm -rf %remote_path%/wordpress
yum -y install php-mysql
service httpd restart
Pre-deploy:

#!/bin/sh
chown -R
apache:apache %remote_path%/wordpress

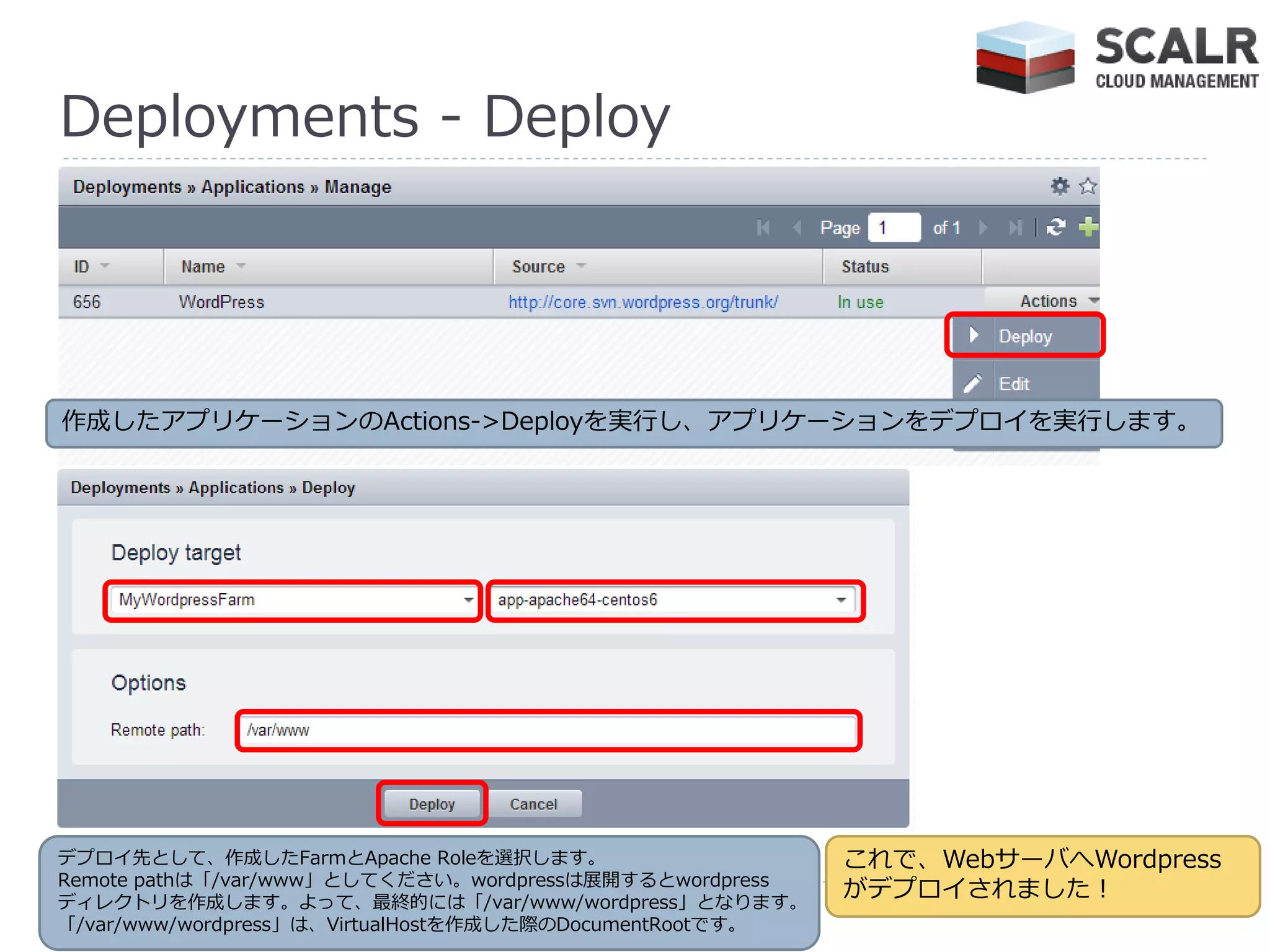

Deployments - Deploy

作成したゕプリケーションのActions->Deployを実行し、ゕプリケーションをデプロ゗を実行します。

デプロ゗先として、作成したFarmとApache Roleを選択します。これで、WebサーバへWordpress
Remote pathは「/var/www」としてください。wordpressは展開するとwordpress
デゖレクトリを作成します。よって、最終的には「/var/www/wordpress」となります。
がデプロ゗されました！
「/var/www/wordpress」は、VirtualHostを作成した際のDocumentRootです。

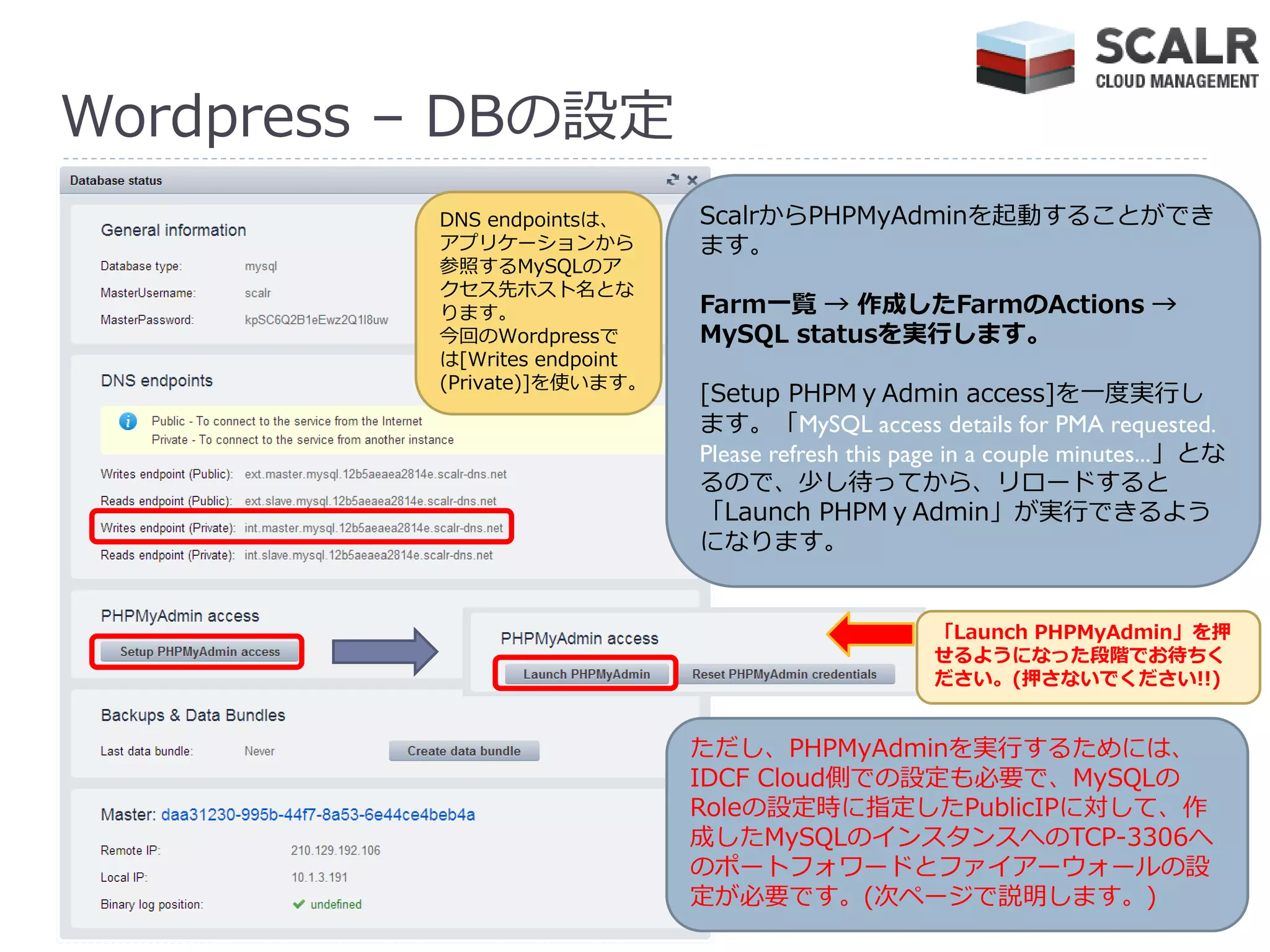

Wordpress – DBの設定
DNS endpointsは、 ScalrからPHPMyAdminを起動することができ
ゕプリケーションからます。
参照するMySQLのゕ
クセス先ホスト名とな
ります。 Farm一覧 → 作成したFarmのActions →
今回のWordpressで MySQL statusを実行します。
は[Writes endpoint
(Private)]を使います。
[Setup PHPMｙAdmin access]を一度実行し
ます。「MySQL access details for PMA requested.
Please refresh this page in a couple minutes...」とな
るので、少し待ってから、リロードすると
「Launch PHPMｙAdmin」が実行できるよう
になります。

「Launch PHPMyAdmin」を押
せるようになった段階でお待ちく
ださい。(押さないでください!!)

ただし、PHPMyAdminを実行するためには、
IDCF Cloud側での設定も必要で、MySQLの
Roleの設定時に指定したPublicIPに対して、作
成したMySQLの゗ンスタンスへのTCP-3306へ
のポートフォワードとフゔ゗ゕーウォールの設
定が必要です。(次ページで説明します。)

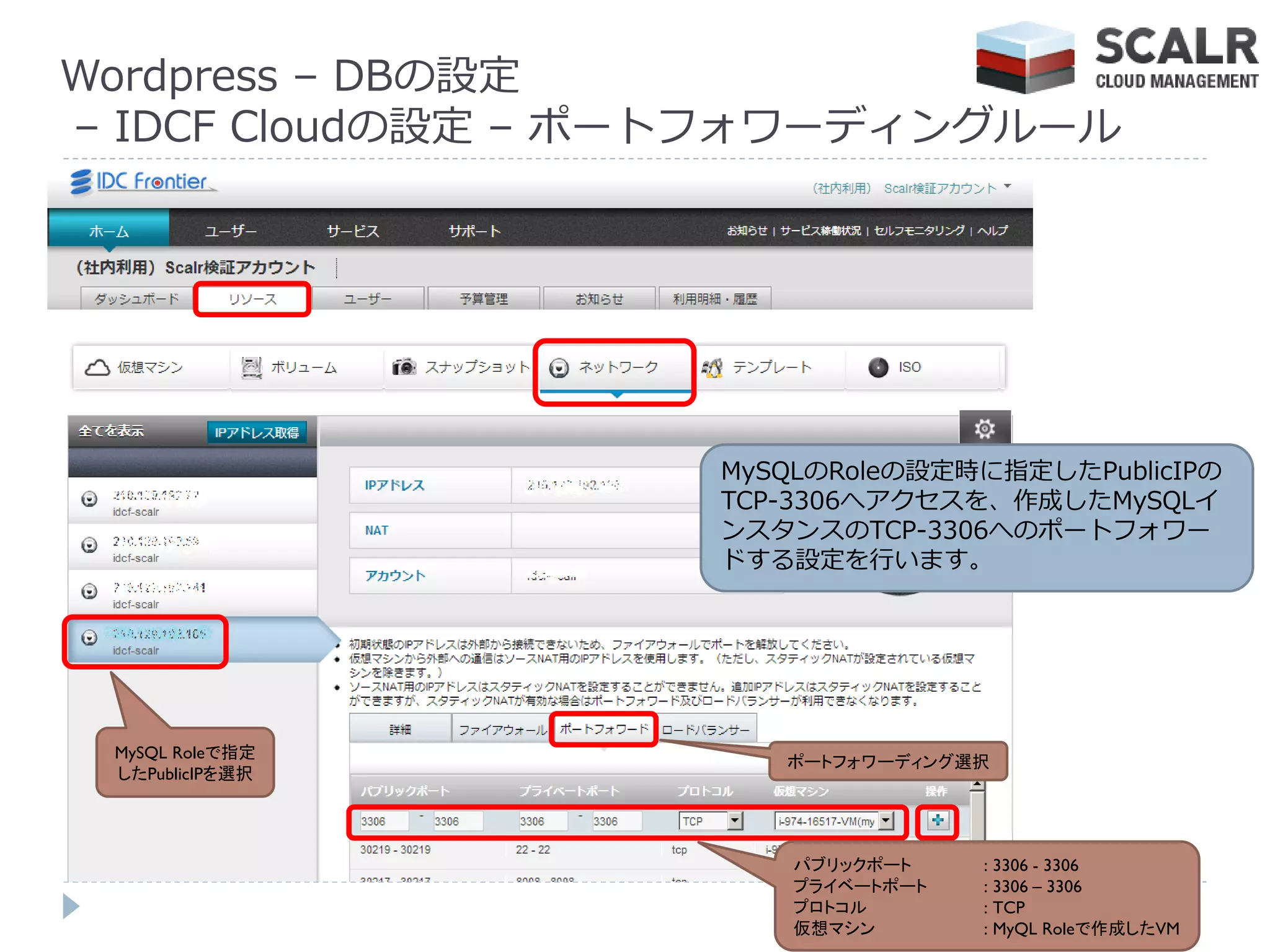

– IDCF Cloudの設定 – ポートフォワーデゖングルール

MySQLのRoleの設定時に指定したPublicIPの
TCP-3306へゕクセスを、作成したMySQL゗
ンスタンスのTCP-3306へのポートフォワー
ドする設定を行います。

MySQL Roleで指定
ポートフォワーディング選択
したPublicIPを選択

パブリックポート : 3306 - 3306
プライベートポート : 3306 – 3306
プロトコル : TCP
仮想マシン : MyQL Roleで作成したVM

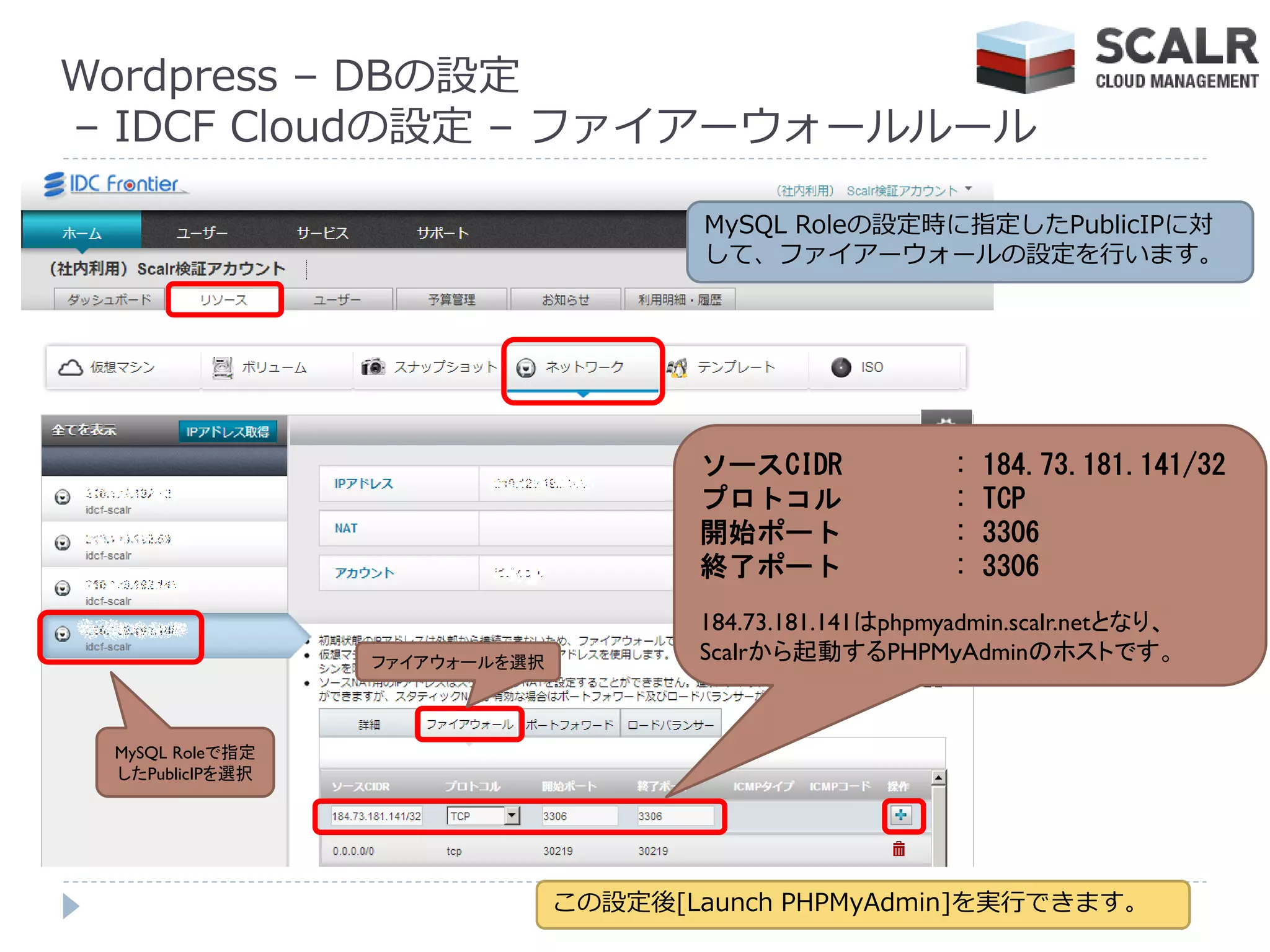

– IDCF Cloudの設定 – フゔ゗ゕーウォールルール

MySQL Roleの設定時に指定したPublicIPに対
して、フゔ゗ゕーウォールの設定を行います。

ソースCIDR : 184.73.181.141/32
開始ポート : 3306
終了ポート : 3306
184.73.181.141はphpmyadmin.scalr.netとなり、
ファイアウォールを選択 Scalrから起動するPHPMｙAdminのホストです。

MySQL Roleで指定
したPublicIPを選択

この設定後[Launch PHPMyAdmin]を実行できます。

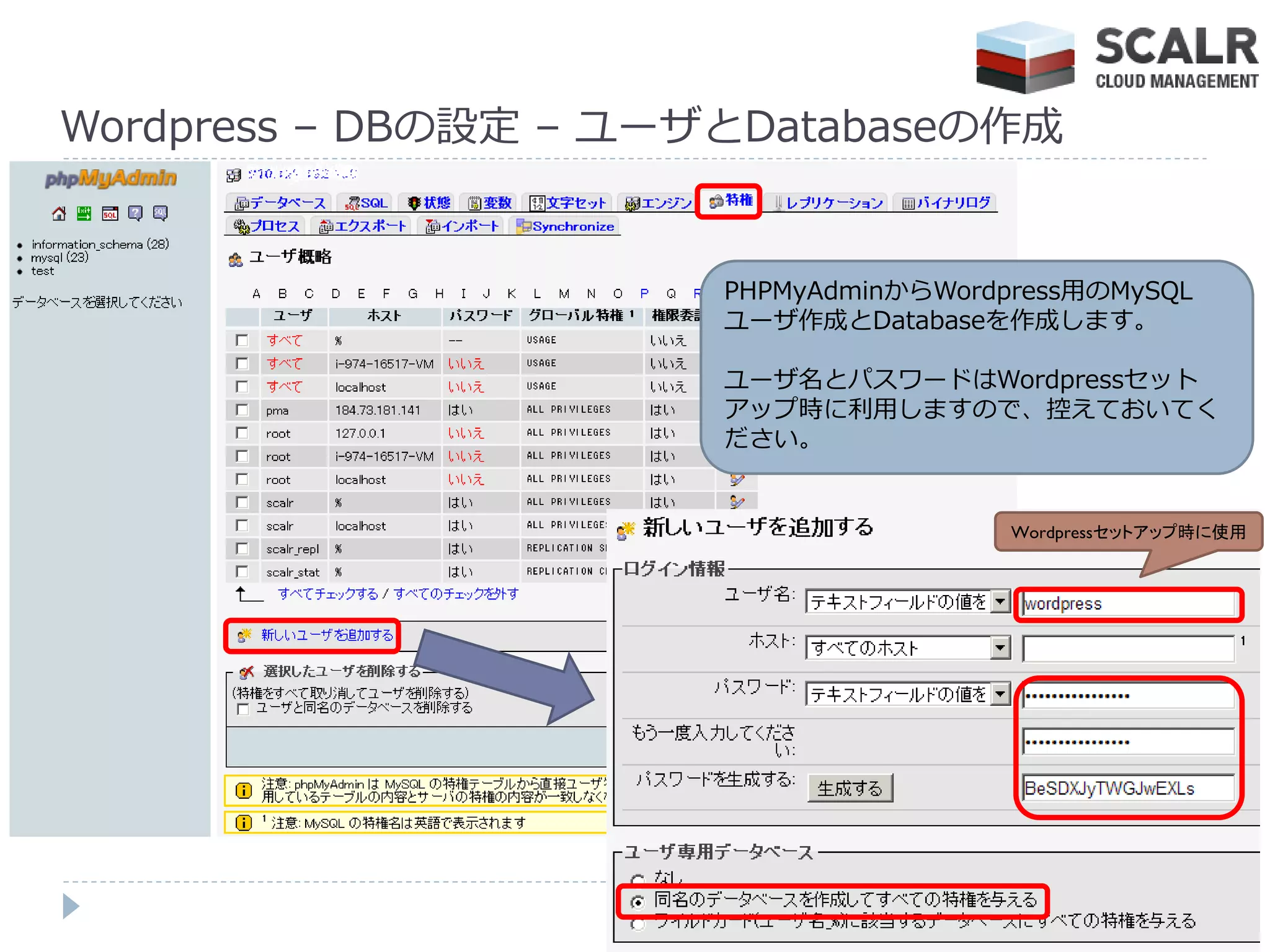

Wordpress – DBの設定 – ユーザとDatabaseの作成

PHPMyAdminからWordpress用のMySQL
ユーザ作成とDatabaseを作成します。

ユーザ名とパスワードはWordpressセット
ゕップ時に利用しますので、控えておいてく
ださい。

Wordpressセットアップ時に使用

Wordpress – Wordpressの設定

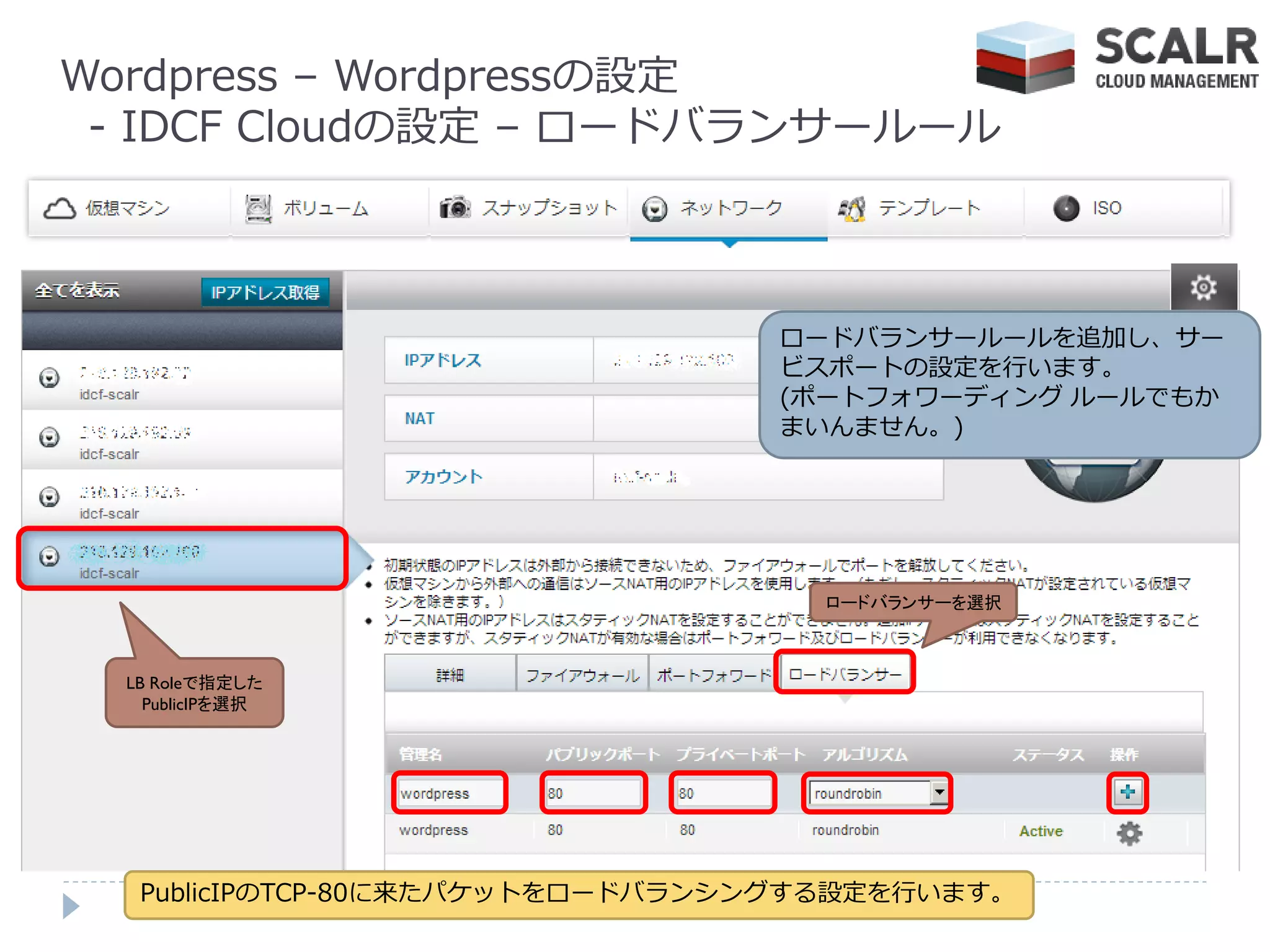

- IDCF Cloudの設定 – ロードバランサールール

ロードバランサールールを追加し、サー
ビスポートの設定を行います。
(ポートフォワーデゖングルールでもか
まいんません。)

ロードバランサーを選択

LB Roleで指定した
PublicIPを選択

PublicIPのTCP-80に来たパケットをロードバランシングする設定を行います。

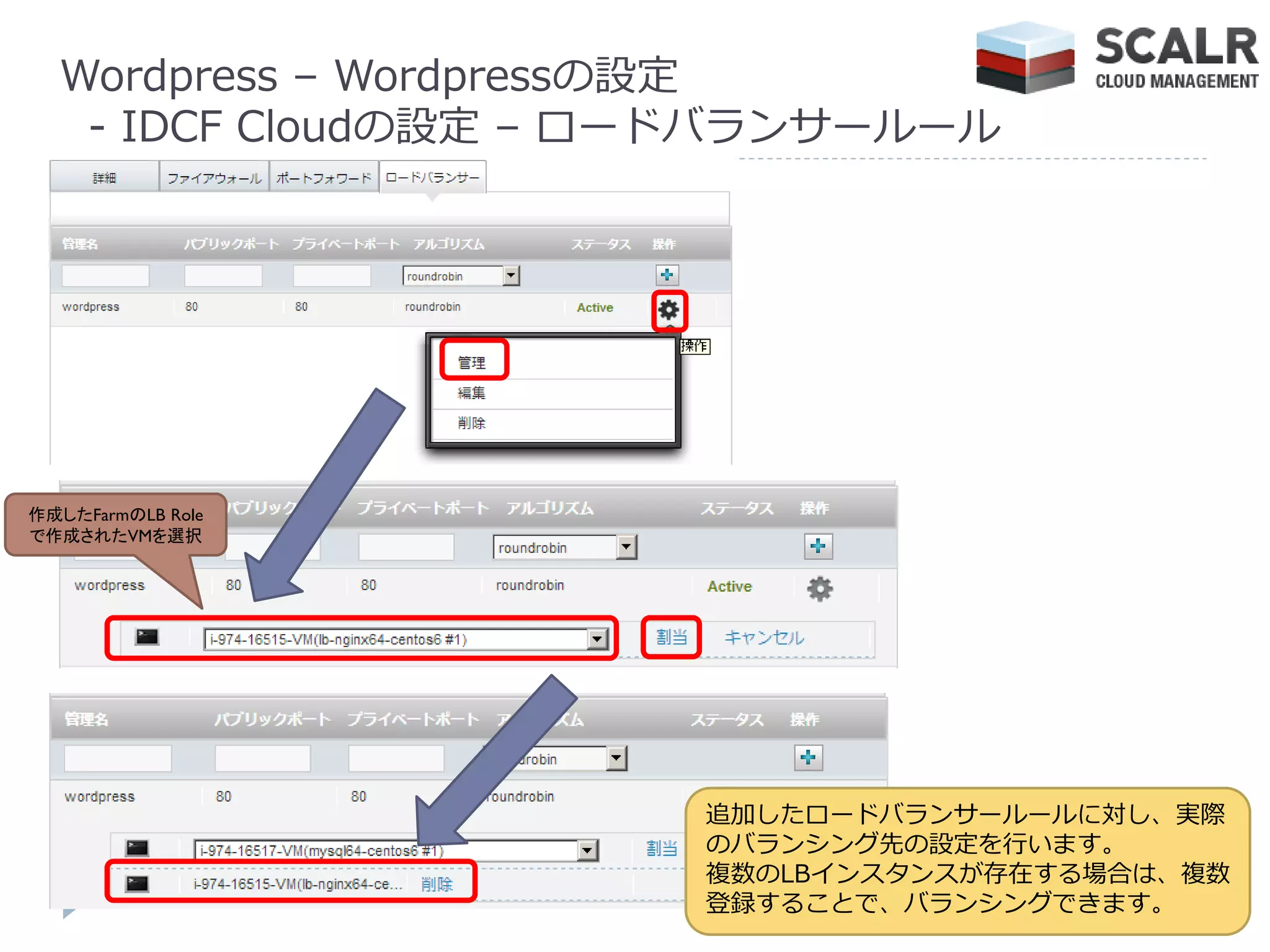

Wordpress – Wordpressの設定
- IDCF Cloudの設定 – ロードバランサールール

作成したFarmのLB Role
で作成されたVMを選択

追加したロードバランサールールに対し、実際
のバランシング先の設定を行います。
複数のLB゗ンスタンスが存在する場合は、複数
登録することで、バランシングできます。

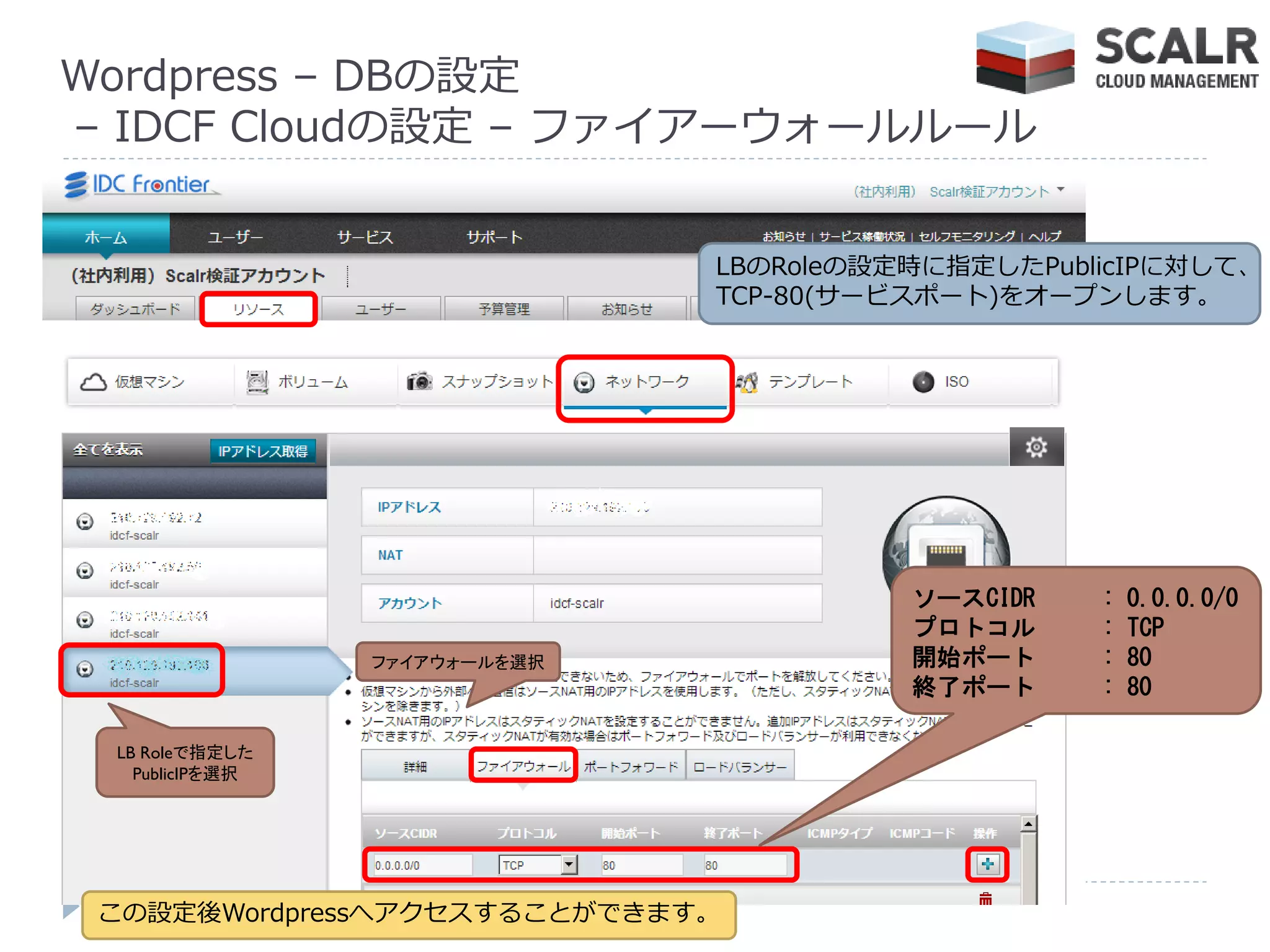

– IDCF Cloudの設定 – フゔ゗ゕーウォールルール

LBのRoleの設定時に指定したPublicIPに対して、
TCP-80(サービスポート)をオープンします。

ソースCIDR : 0.0.0.0/0
ファイアウォールを選択開始ポート : 80
終了ポート : 80

LB Roleで指定した
PublicIPを選択

この設定後Wordpressへゕクセスすることができます。

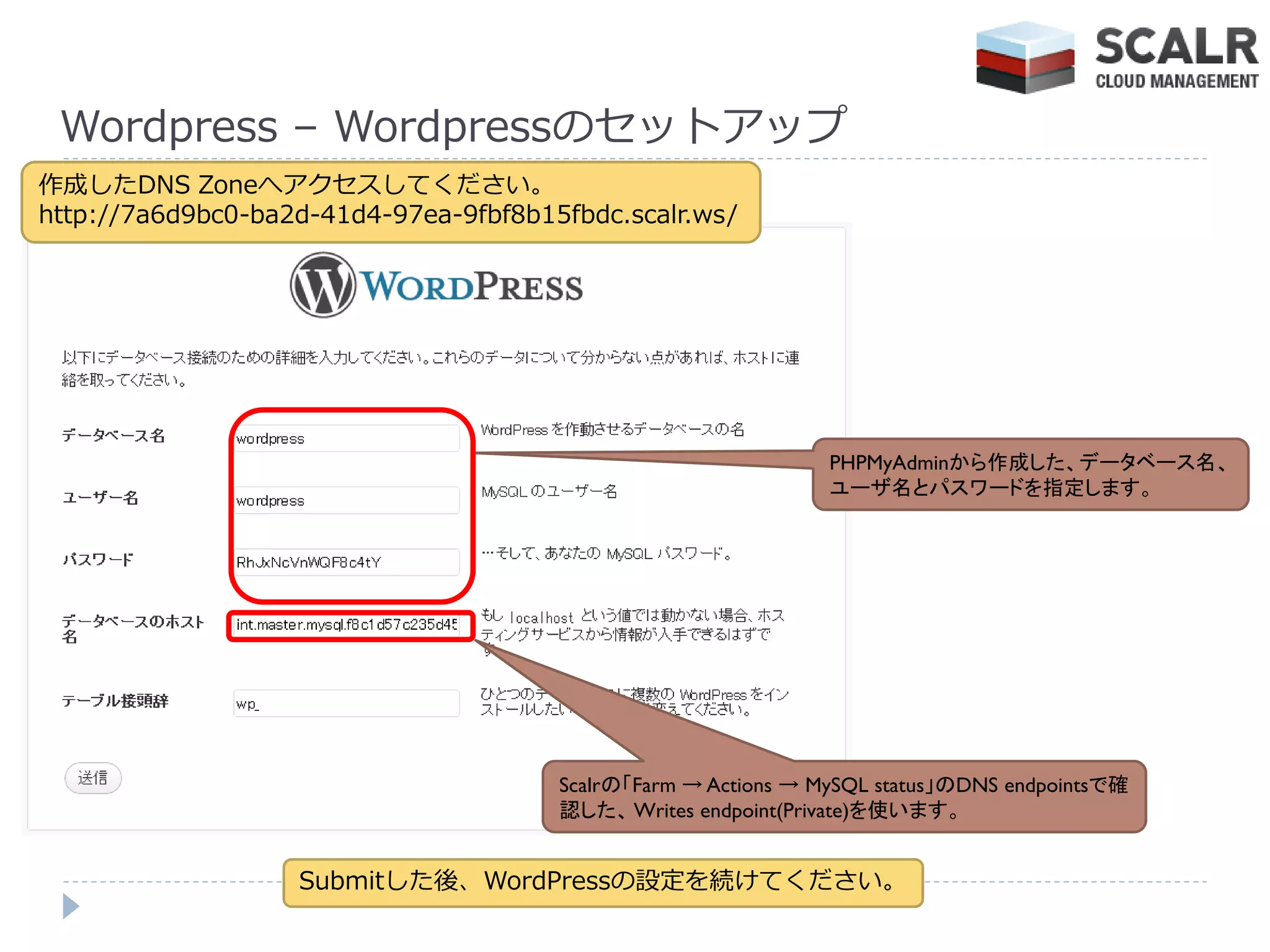

Wordpress – Wordpressのセットゕップ
作成したDNS Zoneへゕクセスしてください。
http://7a6d9bc0-ba2d-41d4-97ea-9fbf8b15fbdc.scalr.ws/

PHPMyAdminから作成した、データベース名、
ユーザ名とパスワードを指定します。

Scalrの「Farm → Actions → MySQL status」のDNS endpointsで確
認した、 Writes endpoint(Private)を使います。

Submitした後、WordPressの設定を続けてください。

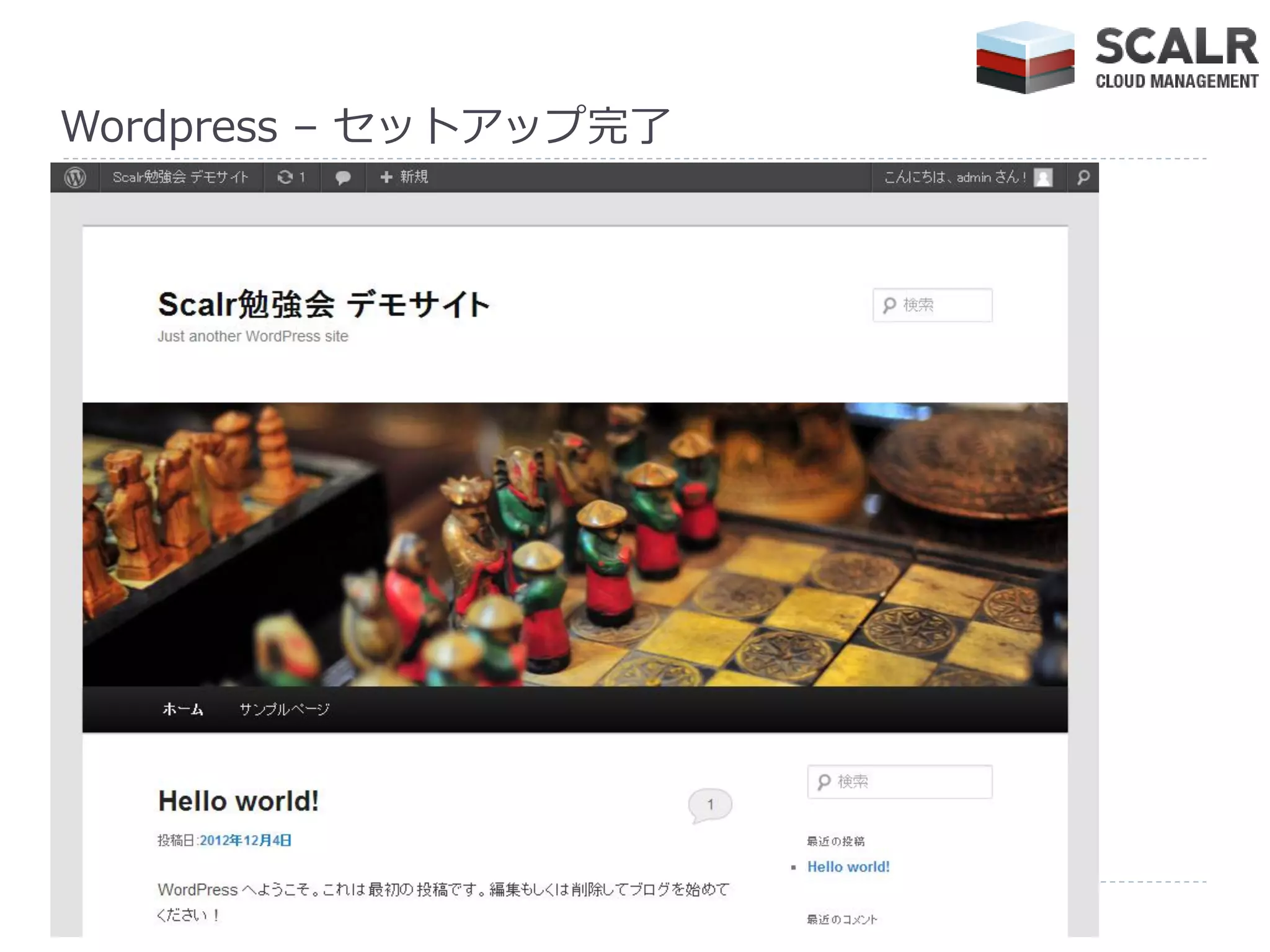

Wordpress – セットゕップ完了

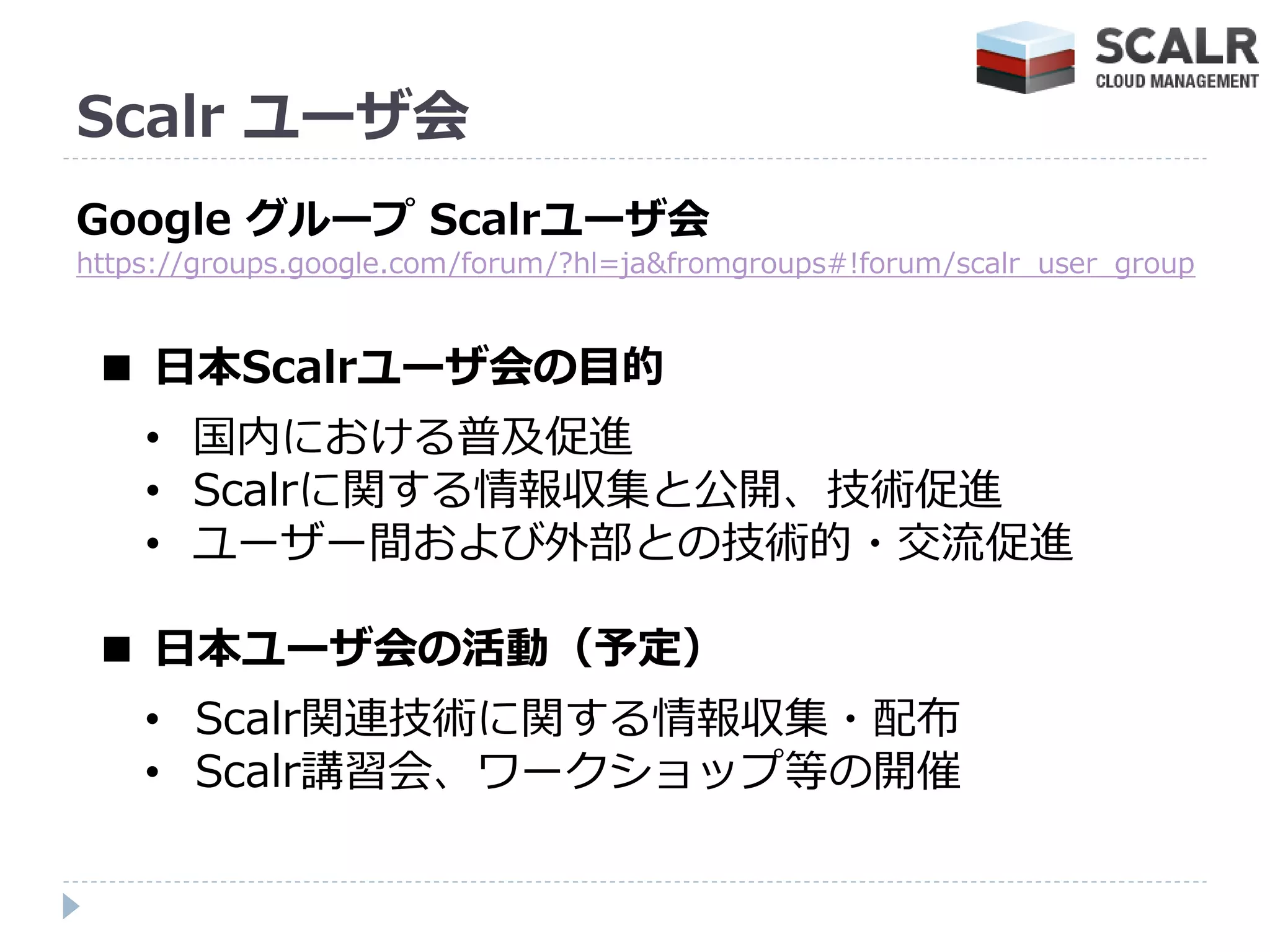

Scalr ユーザ会
Google グループ Scalrユーザ会
https://groups.google.com/forum/?hl=ja&fromgroups#!forum/scalr_user_group

■ 日本Scalrユーザ会の目的
• 国内における普及促進
• Scalrに関する情報収集と公開、技術促進
• ユーザー間および外部との技術的・交流促進

■ 日本ユーザ会の活動（予定）
• Scalr関連技術に関する情報収集・配布
• Scalr講習会、ワークショップ等の開催
