L’uso efficiente dell’acqua
PROGETTO DI RICERCA E INNOVAZIONE EDUCATIVO SULLO SVILUPPO
DEL CURRICULUM . ANNO 2014/2015
MINISTERO DELL'ISTRUZIONE, DELLA CULTURA E DELLO SPORT.
GENERALITAT VALENCIANA

2. 2

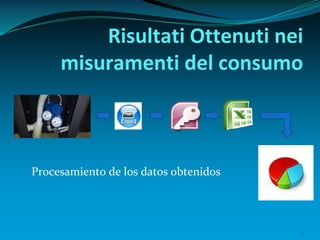

Risultati Ottenuti nei
misuramenti del consumo
Procesamiento de los datos obtenidos

3. 3

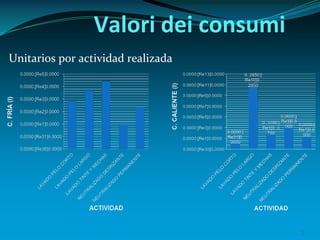

Valori dei consumi
Unitarios por actividad realizada

4. 4

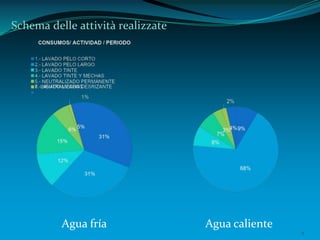

Schema delle attività realizzate
Agua fría Agua caliente

5. 5
•Indipendente dall’installazioone centralizzata del centro
educativo
• Vicina all’installazione
• Adattata alle necessità di consumo
• Esclusiva per le posizioni di consumo previste

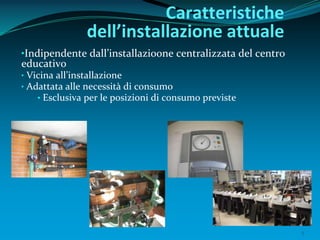

Caratteristiche
dell’installazione attuale

6. 6

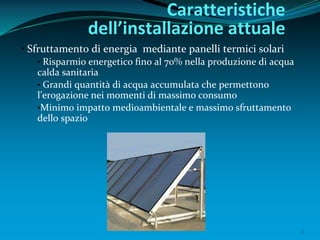

• Sfruttamento di energia mediante panelli termici solari
• Risparmio energetico fino al 70% nella produzione di acqua
calda sanitaria
• Grandi quantità di acqua accumulata che permettono
l’erogazione nei momenti di massimo consumo
•Minimo impatto medioambientale e massimo sfruttamento
dello spazio
Caratteristiche
dell’installazione attuale

7. 7
• Serpentina di ricircolo nell’erogazione di acqua calda
sanitaria
• Mantiene l’acqua calda vicina ai punti di consumo e quindi
minimizza l’acqua fredda versata previa erogazione di acqua
calda
• Necessita di consumo elettrico extra (azionamento della
pompa di ricircolo), se ben regolato, può essere insignificante
• La scelta della temperatura corretta dell’erogazione evita
regolazioni posteriori che comportano consumi innecessari
Caratteristiche
dell’installazione attuale

8. 8

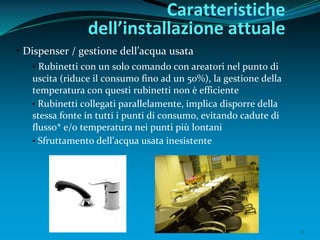

• Dispenser / gestione dell’acqua usata
• Rubinetti con un solo comando con areatori nel punto di
uscita (riduce il consumo fino ad un 50%), la gestione della
temperatura con questi rubinetti non è efficiente
• Rubinetti collegati parallelamente, implica disporre della
stessa fonte in tutti i punti di consumo, evitando cadute di
flusso* e/o temperatura nei punti più lontani
• Sfruttamento dell’acqua usata inesistente
Caratteristiche
dell’installazione attuale

9. 9
• Decalcificazione
• Attrezzature per la valutazione di consumi, contatori
• Temperatura di consumo fissa (ACS)
•Rubinetti termostatici
• Valvola termostatica nella testata del somministro
• Recupero del calore residuo nell’erogazione
• Sfruttamento dell’acqua di residuo per altri usi
• Marketing diretto al consumo responsabile dell’acqua
Proposte di risparmio nel
somministro e di sfruttamento
nell’erogazione

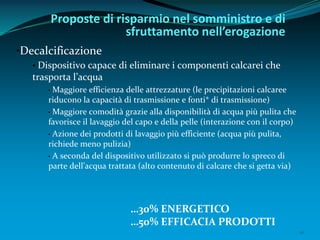

10. 10

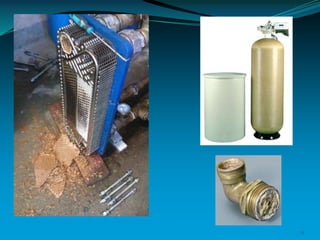

•Decalcificazione
• Dispositivo capace di eliminare i componenti calcarei che
trasporta l’acqua
• Maggiore efficienza delle attrezzature (le precipitazioni calcaree
riducono la capacità di trasmissione e fonti* di trasmissione)
• Maggiore comodità grazie alla disponibilità di acqua più pulita che
favorisce il lavaggio del capo e della pelle (interazione con il corpo)
• Azione dei prodotti di lavaggio più efficiente (acqua più pulita,
richiede meno pulizia)
• A seconda del dispositivo utilizzato si può produrre lo spreco di
parte dell’acqua trattata (alto contenuto di calcare che si getta via)
Proposte di risparmio nel somministro e di
sfruttamento nell’erogazione
…30% ENERGETICO
…50% EFFICACIA PRODOTTI

11. 11

12. 12

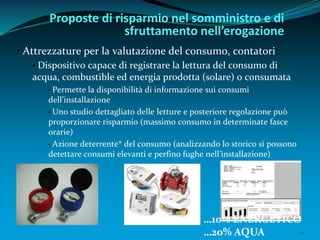

• Attrezzature per la valutazione del consumo, contatori
• Dispositivo capace di registrare la lettura del consumo di
acqua, combustible ed energia prodotta (solare) o consumata
• Permette la disponibilità di informazione sui consumi
dell’installazione
• Uno studio dettagliato delle letture e posteriore regolazione può
proporzionare risparmio (massimo consumo in determinate fasce
orarie)
• Azione deterrente* del consumo (analizzando lo storico si possono
detettare consumi elevanti e perfino fughe nell’installazione)
Proposte di risparmio nel somministro e di
sfruttamento nell’erogazione
…10% ENERGETICO
…20% AQUA

13. 13

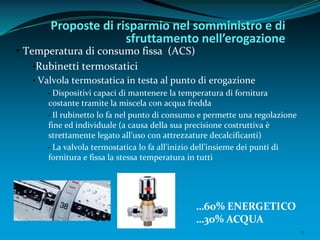

• Temperatura di consumo fissa (ACS)
•Rubinetti termostatici
• Valvola termostatica in testa al punto di erogazione
• Dispositivi capaci di mantenere la temperatura di fornitura
costante tramite la miscela con acqua fredda
• Il rubinetto lo fa nel punto di consumo e permette una regolazione
fine ed individuale (a causa della sua precisione costruttiva è
strettamente legato all’uso con attrezzature decalcificanti)
• La valvola termostatica lo fa all’inizio dell’insieme dei punti di
fornitura e fissa la stessa temperatura in tutti
Proposte di risparmio nel somministro e di
sfruttamento nell’erogazione
…60% ENERGETICO
…30% ACQUA

14. 14

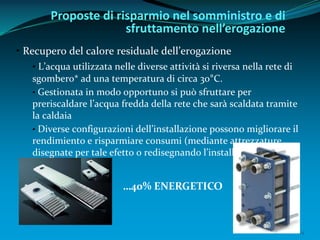

• Recupero del calore residuale dell’erogazione
• L’acqua utilizzata nelle diverse attività si riversa nella rete di
sgombero* ad una temperatura di circa 30°C.
• Gestionata in modo opportuno si può sfruttare per
preriscaldare l’acqua fredda della rete che sarà scaldata tramite
la caldaia
• Diverse configurazioni dell’installazione possono migliorare il
rendimiento e risparmiare consumi (mediante attrezzature
disegnate per tale efetto o redisegnando l’installazione)
Proposte di risparmio nel somministro e di
sfruttamento nell’erogazione
…40% ENERGETICO

15. 15

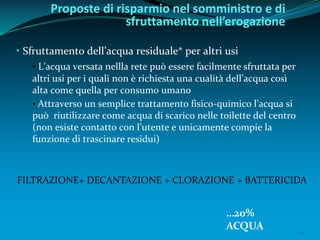

• Sfruttamento dell’acqua residuale* per altri usi
• L’acqua versata nellla rete può essere facilmente sfruttata per
altri usi per i quali non è richiesta una cualità dell’acqua così
alta come quella per consumo umano
• Attraverso un semplice trattamento fisico-quimico l’acqua si
può riutilizzare come acqua di scarico nelle toilette del centro
(non esiste contatto con l’utente e unicamente compie la
funzione di trascinare residui)
Proposte di risparmio nel somministro e di
sfruttamento nell’erogazione
FILTRAZIONE+ DECANTAZIONE + CLORAZIONE + BATTERICIDA
…20%
ACQUA

16. 16

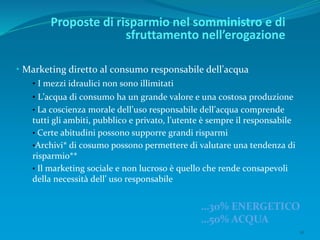

• Marketing diretto al consumo responsabile dell’acqua
• I mezzi idraulici non sono illimitati
• L’acqua di consumo ha un grande valore e una costosa produzione
• La coscienza morale dell’uso responsabile dell’acqua comprende
tutti gli ambiti, pubblico e privato, l’utente è sempre il responsabile
• Certe abitudini possono supporre grandi risparmi
•Archivi* di cosumo possono permettere di valutare una tendenza di
risparmio**
• Il marketing sociale e non lucroso è quello che rende consapevoli
della necessità dell’ uso responsabile
Proposte di risparmio nel somministro e di
sfruttamento nell’erogazione
…30% ENERGETICO
…50% ACQUA

17. 17

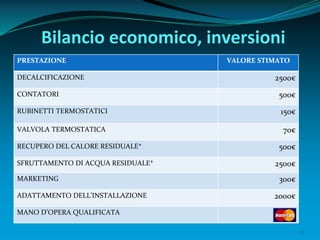

Bilancio economico, inversioni
PRESTAZIONE* VALORE STIMATO
DECALCIFICAZIONE 2500€
CONTATORI 500€
RUBINETTI TERMOSTATICI 150€
VALVOLA TERMOSTATICA 70€
RECUPERO DEL CALORE RESIDUALE* 500€
SFRUTTAMENTO DI ACQUA RESIDUALE* 2500€
MARKETING 300€
ADATTAMENTO DELL’INSTALLAZIONE 2000€
MANO D’OPERA QUALIFICATA

18. 18

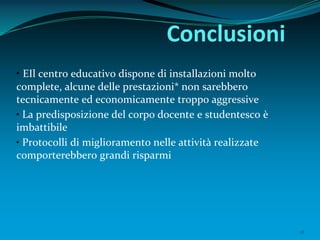

Conclusioni
• EIl centro educativo dispone di installazioni molto
complete, alcune delle prestazioni* non sarebbero
tecnicamente ed economicamente troppo aggressive
• La predisposizione del corpo docente e studentesco è
imbattibile
• Protocolli di miglioramento nelle attività realizzate
comporterebbero grandi risparmi

19. 19

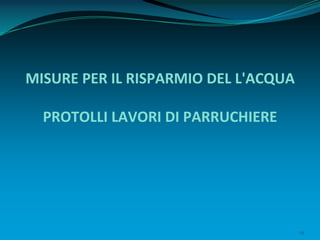

MISURE PER IL RISPARMIO DEL L'ACQUA
PROTOLLI LAVORI DI PARRUCHIERE

20. 20
IGIENE CAPILLARE

21. 21
CONSUMO D'ACQUA NEL LAVAGGIO CONVENZIONALE
DEL CUOIO CAPELLUTO E CAPELLI. CAPELLI CORTI
CONTATORE ACQUA CALDA: 0´64584 m³
CONTATORE ACQUA FREDDA:0´78754 m³
CONTATORE ACQUA CALDA: 0´64770 m³
CONTATORE ACQUA FREDDA:0´79004 m³
CONSUMO TOTALE:4´36 L

22. 22
CONSUMO D'ACQUA APPLICANDO MISURE DI
RISPARMIO. CAPELLI CORTI
CONTATORE ACQUA CALDA: 0´64463 m³
CONTATORE ACQUA FREDDA:0´786145 m³
CONTATORE ACQUA CALDA : 0´64584 m³
CONTATORE ACQUA FREDDA: 0´78754 m³
CONSUMO TOTALE: 2´605 L

23. 23

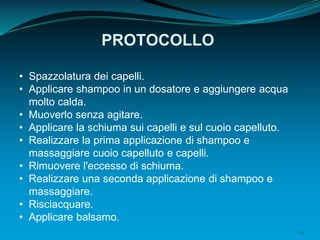

PROTOCOLLO
• Spazzolatura dei capelli.
• Applicare shampoo in un dosatore e aggiungere acqua
molto calda.
• Muoverlo senza agitare.
• Applicare la schiuma sui capelli e sul cuoio capelluto.
• Realizzare la prima applicazione di shampoo e
massaggiare cuoio capelluto e capelli.
• Rimuovere l'eccesso di schiuma.
• Realizzare una seconda applicazione di shampoo e
massaggiare.
• Risciacquare.
• Applicare balsamo.

24. 24

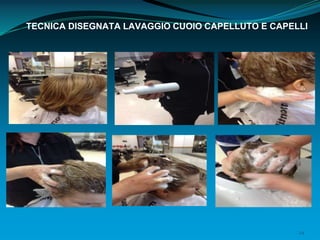

TECNICA DISEGNATA LAVAGGIO CUOIO CAPELLUTO E CAPELLI

25. 25

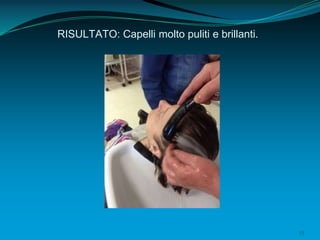

RISULTATO: Capelli molto puliti e brillanti.

26. 26
LAVAGGIO TINTURA

27. 27

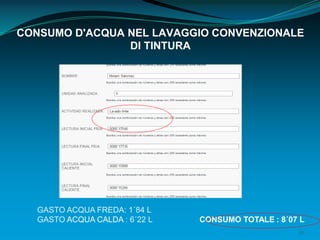

CONSUMO D'ACQUA NEL LAVAGGIO CONVENZIONALE
DI TINTURA
GASTO ACQUA FREDA: 1´84 L
GASTO ACQUA CALDA : 6´22 L CONSUMO TOTALE : 8´07 L

28. 28
CONSUMO D'ACQUA NEL LAVAGGIO DI TINTURA
APPLICANDO MISURE DI RISPARMIO
CONTATORE ACQUA CALDA : 0´66833 m³
CONTADOR ACQUA FREDA: 0´61609 m³
CONTATORE ACQUA CALDA : 0´67231 m³
CONTADOR ACQUA FREDA: 0´61620 m³
CONSUMO TOTALE : 4´09 L

29. 29

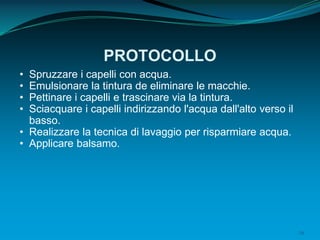

PROTOCOLLO
• Spruzzare i capelli con acqua.
• Emulsionare la tintura de eliminare le macchie.
• Pettinare i capelli e trascinare via la tintura.
• Sciacquare i capelli indirizzando l'acqua dall'alto verso il
basso.
• Realizzare la tecnica di lavaggio per risparmiare acqua.
• Applicare balsamo.

30. 30

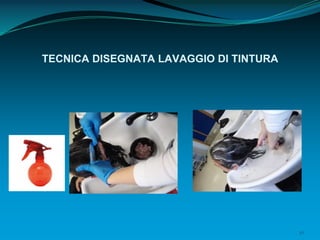

TECNICA DISEGNATA LAVAGGIO DI TINTURA

31. 31
RISULTATO: Cuoio capelluto e capelli puliti e senza
macchie di tintura.

32. 32
LAVAGGIO DI MECHES

33. 33

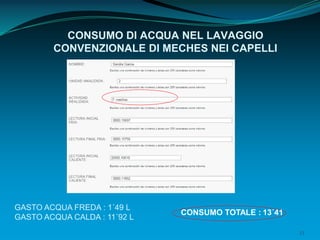

CONSUMO DI ACQUA NEL LAVAGGIO
CONVENZIONALE DI MECHES NEI CAPELLI
GASTO ACQUA FREDA : 1´49 L
GASTO ACQUA CALDA : 11´92 L
CONSUMO TOTALE : 13´41

34. 34

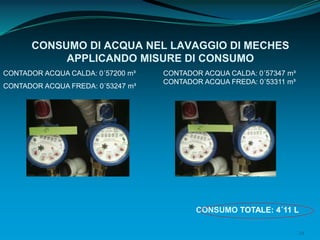

CONSUMO DI ACQUA NEL LAVAGGIO DI MECHES
APPLICANDO MISURE DI CONSUMO
CONTADOR ACQUA CALDA: 0´57200 m³
CONTADOR ACQUA FREDA: 0´53247 m³
CONTADOR ACQUA CALDA: 0´57347 m³
CONTADOR ACQUA FREDA: 0´53311 m³
CONSUMO TOTALE: 4´11 L

35. 35
PROTOCOLLO
• Eliminazione del cosmetico decolorante o colorante con
spray con acqua.
• Cominaciare aprendo i pacchetti di meches nella zona
della nuca e più in alto.
• Realizzare la tecnica di lavaggio disegnata per
risparmiare acqua.
• Applicare balsamo.

36. 36
TECNICA DISEGNATA LAVAGGIO DI MECHES

37. 37
NEUTRALIZZAZIONE DELLA PERMANENTE

38. 38
CONSUMO DI ACQUA NELLA PERMANENTE
CONVENZIONALE
GASTO ACQUA FREDA: 2´54 L
GASTO ACQUA CALDA: 1´16 L CONSUMO TOTALE : 3,7 L

39. 39

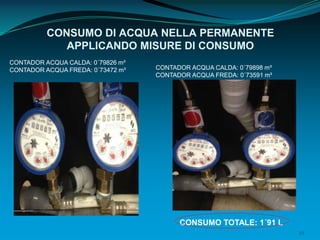

CONSUMO DI ACQUA NELLA PERMANENTE
APPLICANDO MISURE DI CONSUMO
CONTADOR ACQUA CALDA: 0´79826 m³
CONTADOR ACQUA FREDA: 0´73472 m³ CONTADOR ACQUA CALDA: 0´79898 m³
CONTADOR ACQUA FREDA: 0´73591 m³
CONSUMO TOTALE: 1´91 L

40. 40

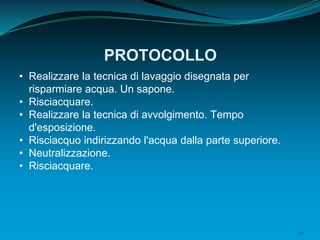

PROTOCOLLO
• Realizzare la tecnica di lavaggio disegnata per
risparmiare acqua. Un sapone.
• Risciacquare.
• Realizzare la tecnica di avvolgimento. Tempo
d'esposizione.
• Risciacquo indirizzando l'acqua dalla parte superiore.
• Neutralizzazione.
• Risciacquare.

41. 41

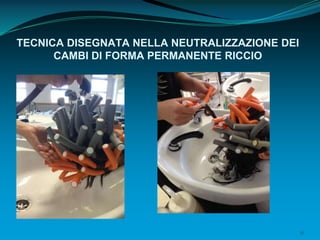

TECNICA DISEGNATA NELLA NEUTRALIZZAZIONE DEI
CAMBI DI FORMA PERMANENTE RICCIO

42. 42
NEUTRALIZZAZIONE PRODOTTO ANTI-RICCIO

43. 43

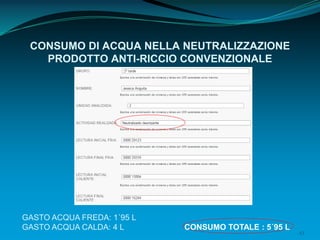

CONSUMO DI ACQUA NELLA NEUTRALIZZAZIONE
PRODOTTO ANTI-RICCIO CONVENZIONALE
GASTO ACQUA FREDA: 1´95 L
GASTO ACQUA CALDA: 4 L CONSUMO TOTALE : 5´95 L

44. 44

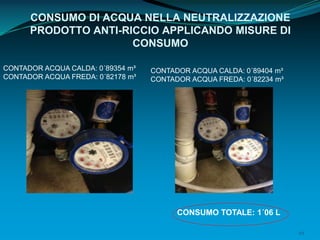

CONSUMO DI ACQUA NELLA NEUTRALIZZAZIONE
PRODOTTO ANTI-RICCIO APPLICANDO MISURE DI
CONSUMO
CONTADOR ACQUA CALDA: 0´89354 m³
CONTADOR ACQUA FREDA: 0´82178 m³
CONTADOR ACQUA CALDA: 0´89404 m³
CONTADOR ACQUA FREDA: 0´82234 m³
CONSUMO TOTALE: 1´06 L

45. 45

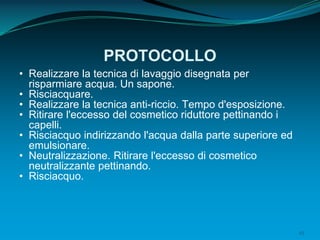

PROTOCOLLO
• Realizzare la tecnica di lavaggio disegnata per
risparmiare acqua. Un sapone.
• Risciacquare.
• Realizzare la tecnica anti-riccio. Tempo d'esposizione.
• Ritirare l'eccesso del cosmetico riduttore pettinando i
capelli.
• Risciacquo indirizzando l'acqua dalla parte superiore ed
emulsionare.
• Neutralizzazione. Ritirare l'eccesso di cosmetico
neutralizzante pettinando.
• Risciacquo.

46. 46
TECNICA DISEGNATA NELLA NEUTRALIZZAZIONE

47. 47

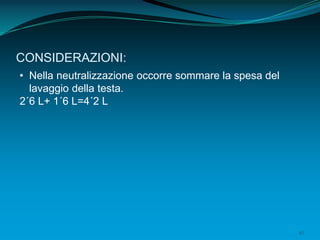

CONSIDERAZIONI:
• Nella neutralizzazione occorre sommare la spesa del
lavaggio della testa.
2´6 L+ 1´6 L=4´2 L

48. 48

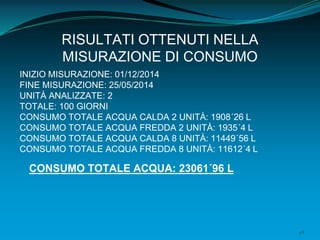

RISULTATI OTTENUTI NELLA
MISURAZIONE DI CONSUMO
INIZIO MISURAZIONE: 01/12/2014
FINE MISURAZIONE: 25/05/2014
UNITÀ ANALIZZATE: 2
TOTALE: 100 GIORNI
CONSUMO TOTALE ACQUA CALDA 2 UNITÀ: 1908´26 L
CONSUMO TOTALE ACQUA FREDDA 2 UNITÀ: 1935´4 L
CONSUMO TOTALE ACQUA CALDA 8 UNITÀ: 11449´56 L
CONSUMO TOTALE ACQUA FREDDA 8 UNITÀ: 11612´4 L
CONSUMO TOTALE ACQUA: 23061´96 L

49. 49

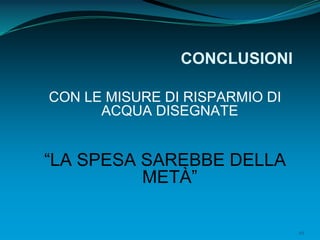

CONCLUSIONI
CON LE MISURE DI RISPARMIO DI
ACQUA DISEGNATE
“LA SPESA SAREBBE DELLA
METÀ”

50. 50
Grazie per la vostra
attenzione e per il vostro
coinvolgimento nel progetto
"Nessuno di noi è buono come tutti noi
insieme.“
Traduzione: Sofia Di Sarno
