PROJECTE D'INVESTIGACIÓ I INNOVACIÓ EDUCATIVA SOBRE EL DESENROTLLAMENT DEL CURRÍCULUM DURANT EL CURS ACADÈMIC 2014-2015.

1. L'Ús Eficient De l'Aigua
PROJECTE D'INVESTIGACIÓ I INNOVACIÓ EDUCATIVA SOBRE EL DESENROTLLAMENT DEL
CURRÍCULUM DURANT EL CURS ACADÈMIC 2014-2015.

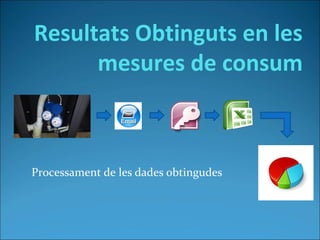

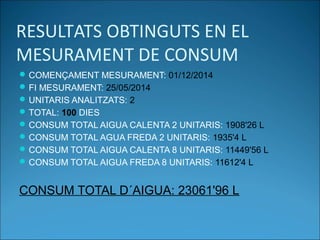

2. Resultats Obtinguts en les
mesures de consum
Processament de les dades obtingudes

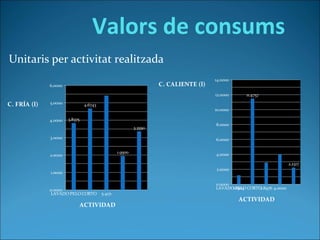

3. Valors de consums
Unitaris per activitat realitzada
LAVADO PELO CORTO
0.0000
1.0000
2.0000
3.0000
4.0000
5.0000
6.0000
3.8375
4.6743
5.4171
1.9500
3.3550
ACTIVIDAD
C. FRÍA (l)
LAVADO PELO CORTO
0.0000
2.0000
4.0000
6.0000
8.0000
10.0000
12.0000
14.0000
1.1904
11.4757
2.8976 4.0000
2.2317
ACTIVIDAD
C. CALIENTE (l)

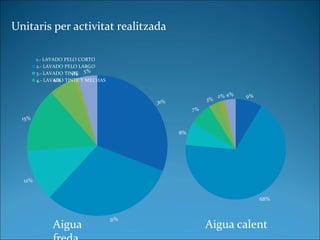

4. Unitaris per activitat realitzada
31%
31%
12%
15%
6%
1%
5%
1.- LAVADO PELO CORTO
2.- LAVADO PELO LARGO
3.- LAVADO TINTE
4.- LAVADO TINTE Y MECHAS
9%
68%
8%
7%
3%
2% 4%
Aigua Aigua calent

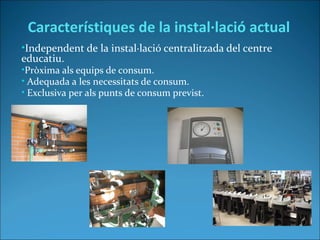

5. •Independent de la instal·lació centralitzada del centre
educatiu.
•Pròxima als equips de consum.
• Adequada a les necessitats de consum.
• Exclusiva per als punts de consum previst.
Característiques de la instal·lació actual

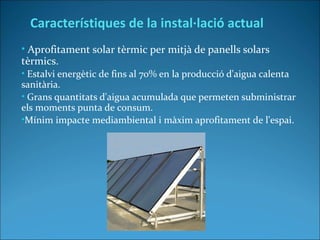

6. • Aprofitament solar tèrmic per mitjà de panells solars
tèrmics.
• Estalvi energètic de fins al 70% en la producció d'aigua calenta
sanitària.
• Grans quantitats d'aigua acumulada que permeten subministrar
els moments punta de consum.
•Mínim impacte mediambiental i màxim aprofitament de l'espai.
Característiques de la instal·lació actual

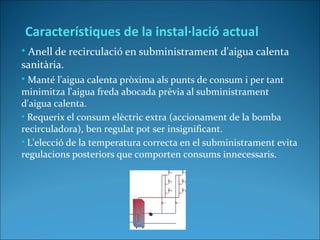

7. • Anell de recirculació en subministrament d'aigua calenta
sanitària.
• Manté l'aigua calenta pròxima als punts de consum i per tant
minimitza l'aigua freda abocada prèvia al subministrament
d'aigua calenta.
• Requerix el consum elèctric extra (accionament de la bomba
recirculadora), ben regulat pot ser insignificant.
• L'elecció de la temperatura correcta en el subministrament evita
regulacions posteriors que comporten consums innecessaris.
Característiques de la instal·lació actual

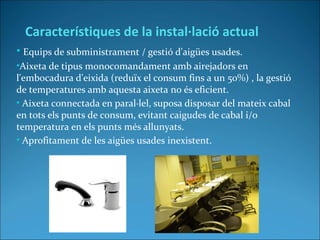

8. • Equips de subministrament / gestió d'aigües usades.
•Aixeta de tipus monocomandament amb airejadors en
l'embocadura d'eixida (reduïx el consum fins a un 50%) , la gestió
de temperatures amb aquesta aixeta no és eficient.
• Aixeta connectada en paral·lel, suposa disposar del mateix cabal
en tots els punts de consum, evitant caigudes de cabal i/o
temperatura en els punts més allunyats.
• Aprofitament de les aigües usades inexistent.
Característiques de la instal·lació actual

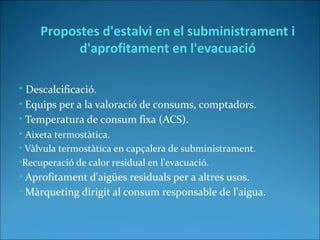

9. • Descalcificació.
• Equips per a la valoració de consums, comptadors.
• Temperatura de consum fixa (ACS).
• Aixeta termostàtica.
• Vàlvula termostàtica en capçalera de subministrament.
•Recuperació de calor residual en l'evacuació.
• Aprofitament d'aigües residuals per a altres usos.
• Màrqueting dirigit al consum responsable de l'aigua.
Propostes d'estalvi en el subministrament i
d'aprofitament en l'evacuació

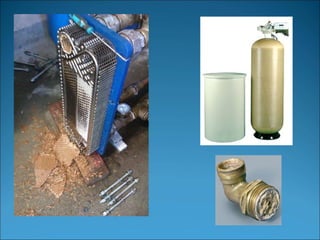

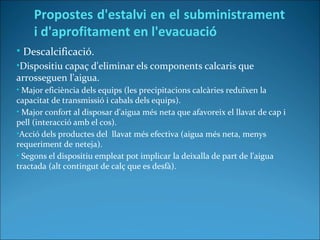

10. • Descalcificació.
•Dispositiu capaç d'eliminar els components calcaris que
arrosseguen l'aigua.
• Major eficiència dels equips (les precipitacions calcàries reduïxen la
capacitat de transmissió i cabals dels equips).
• Major confort al disposar d'aigua més neta que afavoreix el llavat de cap i
pell (interacció amb el cos).
•Acció dels productes del llavat més efectiva (aigua més neta, menys
requeriment de neteja).
• Segons el dispositiu empleat pot implicar la deixalla de part de l'aigua
tractada (alt contingut de calç que es desfà).
Propostes d'estalvi en el subministrament
i d'aprofitament en l'evacuació

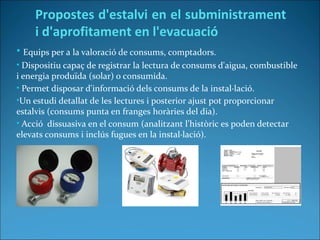

12. • Equips per a la valoració de consums, comptadors.
• Dispositiu capaç de registrar la lectura de consums d'aigua, combustible
i energia produïda (solar) o consumida.
• Permet disposar d'informació dels consums de la instal·lació.
•Un estudi detallat de les lectures i posterior ajust pot proporcionar
estalvis (consums punta en franges horàries del dia).
• Acció dissuasiva en el consum (analitzant l'històric es poden detectar
elevats consums i inclús fugues en la instal·lació).
Propostes d'estalvi en el subministrament
i d'aprofitament en l'evacuació

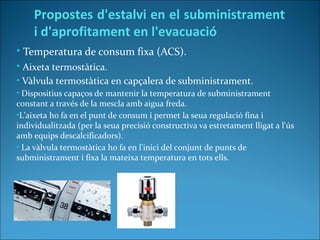

13. • Temperatura de consum fixa (ACS).
• Aixeta termostàtica.
• Vàlvula termostàtica en capçalera de subministrament.
• Dispositius capaços de mantenir la temperatura de subministrament
constant a través de la mescla amb aigua freda.
•L'aixeta ho fa en el punt de consum i permet la seua regulació fina i
individualitzada (per la seua precisió constructiva va estretament lligat a l'ús
amb equips descalcificadors).
• La vàlvula termostàtica ho fa en l'inici del conjunt de punts de
subministrament i fixa la mateixa temperatura en tots ells.
Propostes d'estalvi en el subministrament
i d'aprofitament en l'evacuació

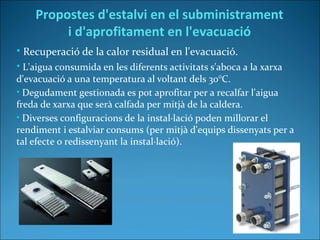

14. • Recuperació de la calor residual en l'evacuació.
• L'aigua consumida en les diferents activitats s'aboca a la xarxa
d'evacuació a una temperatura al voltant dels 30°C.
• Degudament gestionada es pot aprofitar per a recalfar l'aigua
freda de xarxa que serà calfada per mitjà de la caldera.
• Diverses configuracions de la instal·lació poden millorar el
rendiment i estalviar consums (per mitjà d'equips dissenyats per a
tal efecte o redissenyant la instal·lació).
Propostes d'estalvi en el subministrament
i d'aprofitament en l'evacuació

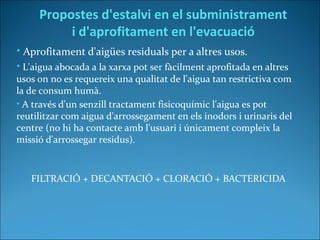

15. • Aprofitament d'aigües residuals per a altres usos.
• L'aigua abocada a la xarxa pot ser fàcilment aprofitada en altres
usos on no es requereix una qualitat de l'aigua tan restrictiva com
la de consum humà.
• A través d'un senzill tractament fisicoquímic l'aigua es pot
reutilitzar com aigua d'arrossegament en els inodors i urinaris del
centre (no hi ha contacte amb l'usuari i únicament compleix la
missió d'arrossegar residus).
FILTRACIÓ + DECANTACIÓ + CLORACIÓ + BACTERICIDA
Propostes d'estalvi en el subministrament
i d'aprofitament en l'evacuació

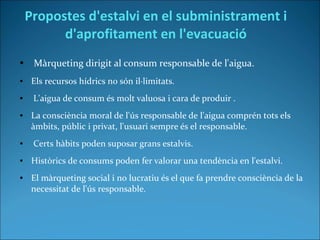

16. Propostes d'estalvi en el subministrament i
d'aprofitament en l'evacuació
● Màrqueting dirigit al consum responsable de l'aigua.
● Els recursos hídrics no són il·limitats.
● L'aigua de consum és molt valuosa i cara de produir .
● La consciència moral de l'ús responsable de l'aigua comprén tots els
àmbits, públic i privat, l'usuari sempre és el responsable.
● Certs hàbits poden suposar grans estalvis.
● Històrics de consums poden fer valorar una tendència en l'estalvi.
● El màrqueting social i no lucratiu és el que fa prendre consciència de la
necessitat de l'ús responsable.

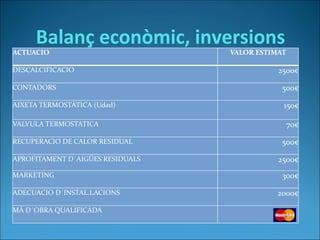

17. Balanç econòmic, inversions
ACTUACIO VALOR ESTIMAT
DESCALCIFICACIO 2500€
CONTADORS 500€
AIXETA TERMOSTÁTICA (Udad) 150€
VALVULA TERMOSTATICA 70€
RECUPERACIO DE CALOR RESIDUAL 500€
APROFITAMENT D´AIGÜES RESIDUALS 2500€
MARKETING 300€
ADECUACIO D´INSTAL.LACIONS 2000€
MÀ D´OBRA QUALIFICADA

18. Conclusions
●
El centre educatiu disposa d'unes instal·lacions molt
completes, algunes de les actuacions no serien molt
agressives tècnicament i econòmicament.
●
La predisposició de l'equip docent i de l'alumnat és
immillorable.
●
Protocols de millora en les activitats realitzades
implicarien grans estalvis.

19. MESURES D'ESTALVI DE l'AIGUA:
PROTOCOLS DE TREBALLS EN
PERRUQUERIA

20. HIGIENE CAPIL·LAR

21. CONSUM D'AIGUA EN LLAVAT TRADICIONAL DEL
CUIR CABELLUT I CABELL. PÈL CURT
COMPTADOR AIGUA CALENTA: 0´64584 m³
COMPTADOR AIGUA FREDA: 0´78754 m³
COMPTADOR AIGUA CALENTA: 0´64770 m³
COMPTADOR AIGUA FREDA: 0´79004 m³
TOTAL DESPESES: 4'36 L

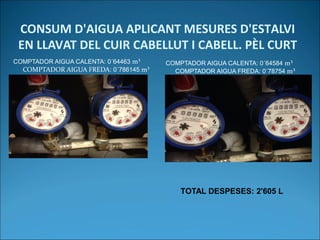

22. CONSUM D'AIGUA APLICANT MESURES D'ESTALVI
EN LLAVAT DEL CUIR CABELLUT I CABELL. PÈL CURT
COMPTADOR AIGUA CALENTA: 0´64463 m³
COMPTADOR AIGUA FREDA: 0´786145 m³
COMPTADOR AIGUA CALENTA: 0´64584 m³
COMPTADOR AIGUA FREDA: 0´78754 m³
TOTAL DESPESES: 2'605 L

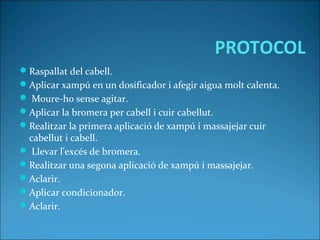

23. PROTOCOL
Raspallat del cabell.
Aplicar xampú en un dosificador i afegir aigua molt calenta.
 Moure-ho sense agitar.
Aplicar la bromera per cabell i cuir cabellut.
Realitzar la primera aplicació de xampú i massajejar cuir
cabellut i cabell.
 Llevar l'excés de bromera.
Realitzar una segona aplicació de xampú i massajejar.
Aclarir.
Aplicar condicionador.
Aclarir.

24. TÈCNICA DISSENYADA LLAVAT CUIR
CABELLUT I CABELL

25. RESULTAT: Cabell molt net i
brillant.

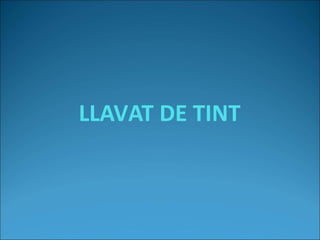

26. LLAVAT DE TINT

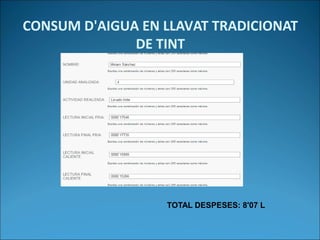

27. CONSUM D'AIGUA EN LLAVAT TRADICIONAT
DE TINT
TOTAL DESPESES: 8'07 L

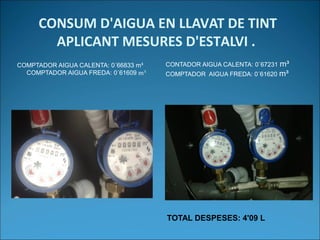

28. CONSUM D'AIGUA EN LLAVAT DE TINT
APLICANT MESURES D'ESTALVI .
COMPTADOR AIGUA CALENTA: 0´66833 m³
COMPTADOR AIGUA FREDA: 0´61609 m³
CONTADOR AIGUA CALENTA: 0´67231 m³
COMPTADOR AIGUA FREDA: 0´61620 m³
TOTAL DESPESES: 4'09 L

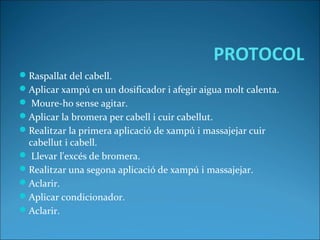

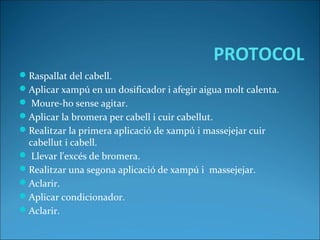

29. PROTOCOL
Raspallat del cabell.
Aplicar xampú en un dosificador i afegir aigua molt calenta.
 Moure-ho sense agitar.
Aplicar la bromera per cabell i cuir cabellut.
Realitzar la primera aplicació de xampú i massajejar cuir
cabellut i cabell.
 Llevar l'excés de bromera.
Realitzar una segona aplicació de xampú i massajejar.
Aclarir.
Aplicar condicionador.
Aclarir.

30. TÈCNICA DISSENYADA EN EL
LLAVAT DE TINT

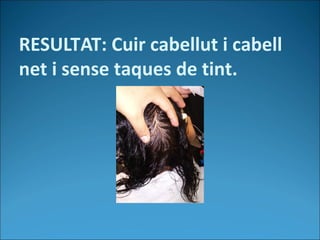

31. RESULTAT: Cuir cabellut i cabell
net i sense taques de tint.

32. LLAVAT DE METXES

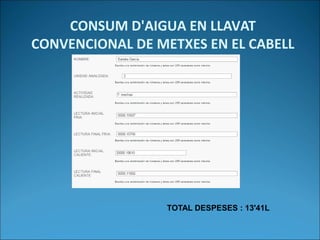

33. CONSUM D'AIGUA EN LLAVAT
CONVENCIONAL DE METXES EN EL CABELL
TOTAL DESPESES : 13'41L

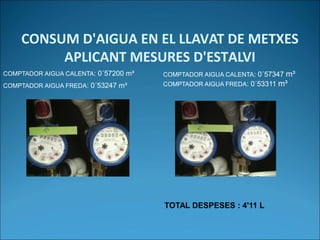

34. CONSUM D'AIGUA EN EL LLAVAT DE METXES
APLICANT MESURES D'ESTALVI
COMPTADOR AIGUA CALENTA: 0´57200 m³
COMPTADOR AIGUA FREDA: 0´53247 m³
COMPTADOR AIGUA CALENTA: 0´57347 m³
COMPTADOR AIGUA FREDA: 0´53311 m³
TOTAL DESPESES : 4'11 L

35. PROTOCOL
Raspallat del cabell.
Aplicar xampú en un dosificador i afegir aigua molt calenta.
 Moure-ho sense agitar.
Aplicar la bromera per cabell i cuir cabellut.
Realitzar la primera aplicació de xampú i massajejar cuir
cabellut i cabell.
 Llevar l'excés de bromera.
Realitzar una segona aplicació de xampú i massajejar.
Aclarir.
Aplicar condicionador.
Aclarir.

36. TÈCNICA DISSENYADA EN EL
LLAVAT DE METXES

37. NEUTRALITZAT PERMANENT

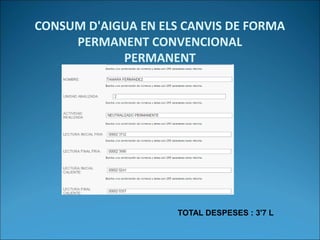

38. CONSUM D'AIGUA EN ELS CANVIS DE FORMA
PERMANENT CONVENCIONAL
PERMANENT
TOTAL DESPESES : 3'7 L

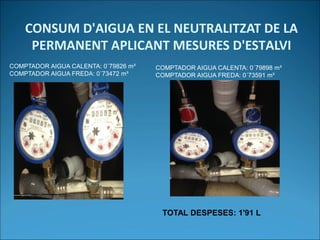

39. CONSUM D'AIGUA EN EL NEUTRALITZAT DE LA
PERMANENT APLICANT MESURES D'ESTALVI
COMPTADOR AIGUA CALENTA: 0´79826 m³
COMPTADOR AIGUA FREDA: 0´73472 m³
COMPTADOR AIGUA CALENTA: 0´79898 m³
COMPTADOR AIGUA FREDA: 0´73591 m³
TOTAL DESPESES: 1'91 L

40. PROTOCOL
Raspallat del cabell.
Aplicar xampú en un dosificador i afegir aigua molt calenta.
 Moure-ho sense agitar.
Aplicar la bromera per cabell i cuir cabellut.
Realitzar la primera aplicació de xampú i massajejar cuir
cabellut i cabell.
 Llevar l'excés de bromera.
Realitzar una segona aplicació de xampú i massajejar.
Aclarir.
Aplicar condicionador.
Aclarir.

41. TÈCNICA DISSENYADA EN EL
NEUTRALITZAT DELS CANVIS DE FORMA
PERMANENT ARRISSAT

42. NEUTRALITZAT DESARRISANT

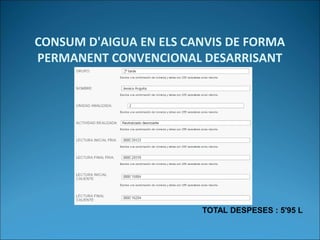

43. CONSUM D'AIGUA EN ELS CANVIS DE FORMA
PERMANENT CONVENCIONAL DESARRISANT
TOTAL DESPESES : 5'95 L

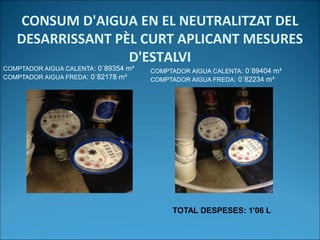

44. CONSUM D'AIGUA EN EL NEUTRALITZAT DEL
DESARRISSANT PÈL CURT APLICANT MESURES
D'ESTALVI
COMPTADOR AIGUA CALENTA: 0´89354 m³
COMPTADOR AIGUA FREDA: 0´82178 m³
COMPTADOR AIGUA CALENTA: 0´89404 m³
COMPTADOR AIGUA FREDA: 0´82234 m³
TOTAL DESPESES: 1'06 L

45. PROTOCOL
Raspallat del cabell.
Aplicar xampú en un dosificador i afegir aigua molt calenta.
 Moure-ho sense agitar.
Aplicar la bromera per cabell i cuir cabellut.
Realitzar la primera aplicació de xampú i massejejar cuir
cabellut i cabell.
 Llevar l'excés de bromera.
Realitzar una segona aplicació de xampú i massejejar.
Aclarir.
Aplicar condicionador.
Aclarir.

46. TÈCNICA DISSENYADA EN EL
NEUTRALITZAT DELS CANVIS DE FORMA
PERMANENT DESARRISSANT PÈL CURT

47. CONSIDERACIONS
En el neutralitzat haurem d'afegir la despesa de llavat
de cap.
2´6 L+ 1´6 L=4´2 L

48. RESULTATS OBTINGUTS EN EL
MESURAMENT DE CONSUM
COMENÇAMENT MESURAMENT: 01/12/2014
FI MESURAMENT: 25/05/2014
UNITARIS ANALITZATS: 2
TOTAL: 100 DIES
CONSUM TOTAL AIGUA CALENTA 2 UNITARIS: 1908'26 L
CONSUM TOTAL AGUA FREDA 2 UNITARIS: 1935'4 L
CONSUM TOTAL AIGUA CALENTA 8 UNITARIS: 11449'56 L
CONSUM TOTAL AIGUA FREDA 8 UNITARIS: 11612'4 L
CONSUM TOTAL D´AIGUA: 23061'96 L

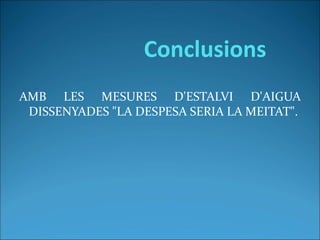

49. AMB LES MESURES D'ESTALVI D'AIGUA
DISSENYADES "LA DESPESA SERIA LA MEITAT".
Conclusions

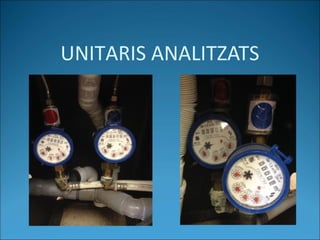

50. UNITARIS ANALITZATS

51. Gràcies per la vostra atenció i
implicació en el projecte
“Cap de nosaltres és tan bo com tots nosaltres
junts”
