MEDAN MAGNET

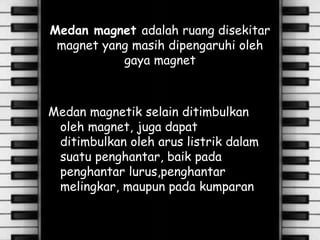

2. Medan magnet adalah ruang disekitar
magnet yang masih dipengaruhi oleh
gaya magnet
Medan magnetik selain ditimbulkan
oleh magnet, juga dapat
ditimbulkan oleh arus listrik dalam
suatu penghantar, baik pada
penghantar lurus,penghantar
melingkar, maupun pada kumparan

3. Induksi magnetik
Induksi magnet adalah
kuat medan magnet
akibat adanya arus listrik
yang mengalir dalam
konduktor

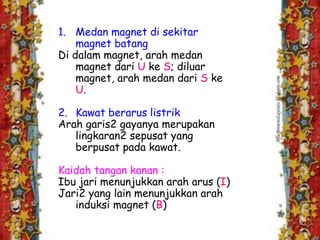

4. 1. Medan magnet di sekitar
magnet batang
Di dalam magnet, arah medan
magnet dari U ke S; diluar
magnet, arah medan dari S ke
U.
2. Kawat berarus listrik
Arah garis2 gayanya merupakan
lingkaran2 sepusat yang
berpusat pada kawat.
Kaidah tangan kanan :
Ibu jari menunjukkan arah arus (I)
Jari2 yang lain menunjukkan arah
induksi magnet (B)

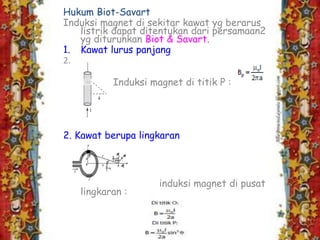

5. Hukum Biot-Savart
Induksi magnet di sekitar kawat yg berarus
listrik dapat ditentukan dari persamaan2
yg diturunkan Biot & Savart.
1. Kawat lurus panjang
2.
Induksi magnet di titik P :
2. Kawat berupa lingkaran
induksi magnet di pusat
lingkaran :

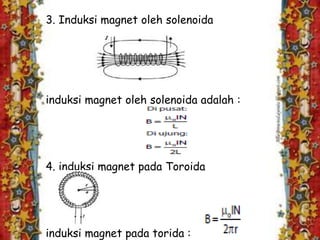

6. 3. Induksi magnet oleh solenoida
induksi magnet oleh solenoida adalah :
4. induksi magnet pada Toroida
induksi magnet pada torida :

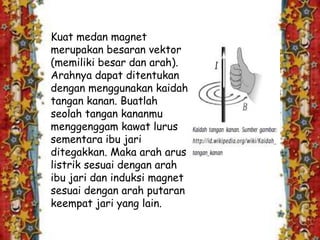

7. Kuat medan magnet
merupakan besaran vektor
(memiliki besar dan arah).
Arahnya dapat ditentukan
dengan menggunakan kaidah
tangan kanan. Buatlah
seolah tangan kananmu
menggenggam kawat lurus
sementara ibu jari
ditegakkan. Maka arah arus
listrik sesuai dengan arah
ibu jari dan induksi magnet
sesuai dengan arah putaran
keempat jari yang lain.

8. Gaya
Lorentz
Gaya Lorentz adalah gaya yang ditimbulkan
oleh muatan listrik yang bergerak atau oleh
arus listrik yang berada dalam suatu medan
magnet
Kaidah tangan kanan untuk
gaya Lorentz.

9. • Gaya Lorentz Pada Partikel
Bermuatan
Jika sebuah muatan q bergerak
dengan kecepatan v dalam
medan magnetik, muatan
tersebut akan mengalami suatu
gaya yang dinamakan gaya
lorentz. arah gaya lorentz selalu
tegak lurus dengan arah gerak
medan magnetik.
besar gaya lorentz
F = q v B sin θ

10. • Gaya Lorentz Pada Kawat
Berarus
Kawat berarus listrik dalam
medan magnetik akan
mendapat gaya Lorentz.
Besar gaya lorentz
F = i l B

11. • Gaya Lorentz Pada Dua Kawat
Lurus Sejajar Berarus
Sebuah kawat berarus listrik akan
menimbulkan medan magnetik
disekitarnya. Jadi, apabila ada dua kawat
sejajar berarus listrik, maka kedua kawat
tersebut akan saling memengaruhi.
Besar gaya lorentz
