Laporan ini mendeskripsikan eksperimen untuk menentukan konstanta pegas dan konstanta pegas setara untuk pengaturan pegas seri dan paralel. Eksperimen mengukur panjang pegas untuk beban yang berbeda untuk menghitung konstanta pegas individu. Waktu osilasi diukur untuk pengaturan seri dan paralel untuk menghitung konstanta setara. Hasilnya menunjukkan bahwa konstanta setara lebih besar untuk pengaturan paralel

1. Rahmawati Th. Diamanti
FISIKA 2009

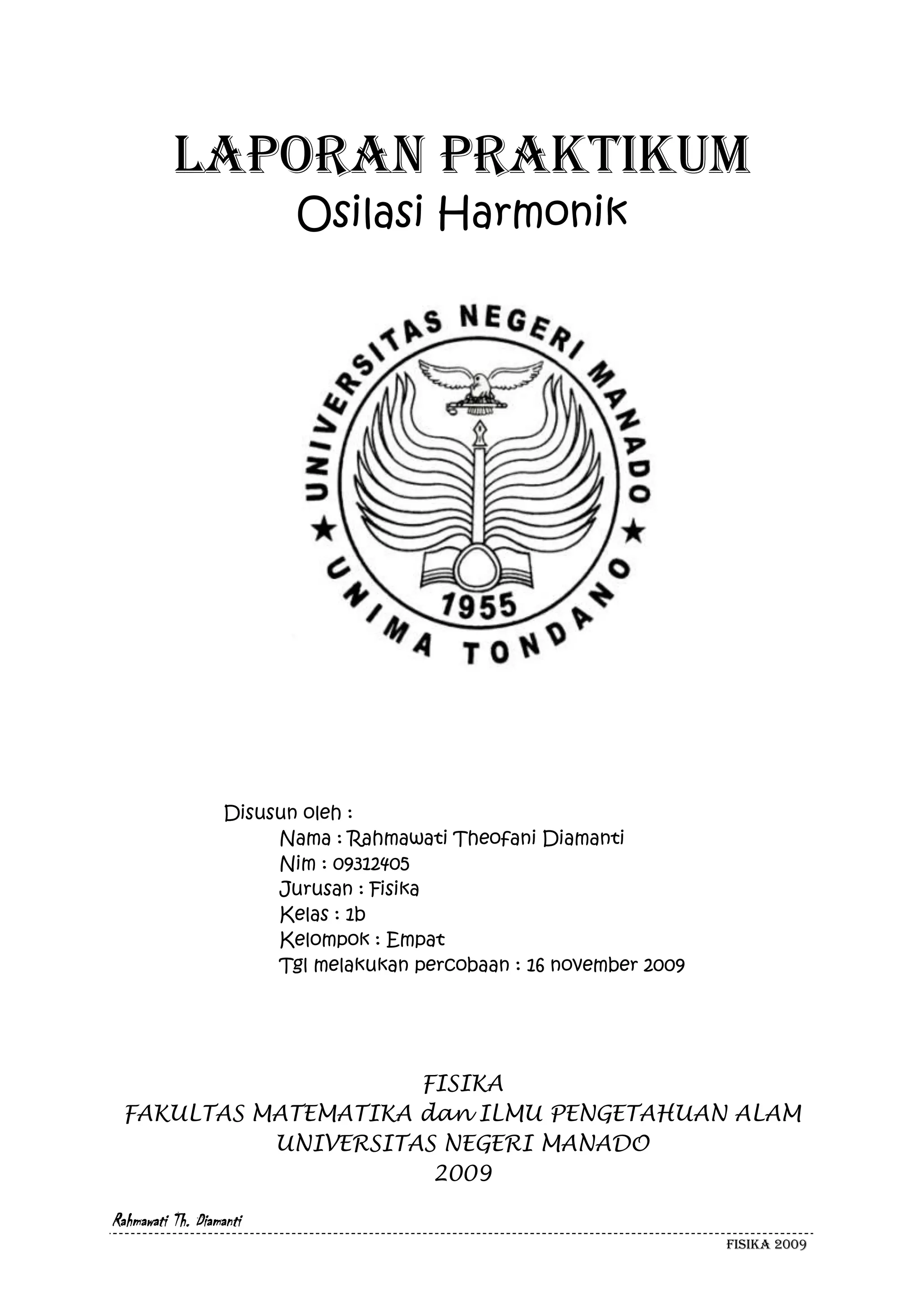

Laporan praktikum
Osilasi Harmonik
Disusun oleh :
Nama : Rahmawati Theofani Diamanti
Nim : 09312405
Jurusan : Fisika
Kelas : 1b
Kelompok : Empat
Tgl melakukan percobaan : 16 november 2009
FISIKA
FAKULTAS MATEMATIKA dan ILMU PENGETAHUAN ALAM
UNIVERSITAS NEGERI MANADO
2009

2. Rahmawati Th. Diamanti
FISIKA 2009

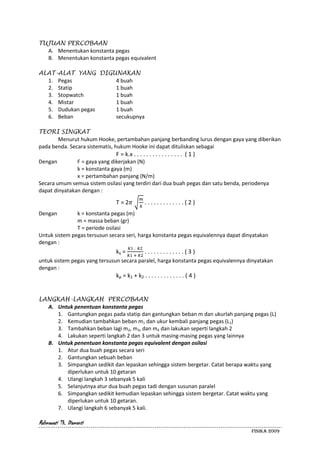

TUJUAN PERCOBAAN
A. Menentukan konstanta pegas
B. Menentukan konstanta pegas equivalent
ALAT-ALAT YANG DIGUNAKAN
1. Pegas 4 buah
2. Statip 1 buah
3. Stopwatch 1 buah
4. Mistar 1 buah
5. Dudukan pegas 1 buah
6. Beban secukupnya
TEORI SINGKAT
Menurut hukum Hooke, pertambahan panjang berbanding lurus dengan gaya yang diberikan
pada benda. Secara sistematis, hukum Hooke ini dapat dituliskan sebagai
F = k.x . . . . . . . . . . . . . . . . ( 1 )
Dengan F = gaya yang dikerjakan (N)
k = konstanta gaya (m)
x = pertambahan panjang (N/m)
Secara umum semua sistem osilasi yang terdiri dari dua buah pegas dan satu benda, periodenya
dapat dinyatakan dengan :
T = 2 . . . . . . . . . . . . . ( 2 )
Dengan k = konstanta pegas (m)
m = massa beban (gr)
T = periode osilasi
Untuk sistem pegas tersusun secara seri, harga konstanta pegas equivalennya dapat dinyatakan
dengan :
ks = . . . . . . . . . . . . . ( 3 )
untuk sistem pegas yang tersusun secara paralel, harga konstanta pegas equivalennya dinyatakan
dengan :
kp = k1 + k2 . . . . . . . . . . . . . ( 4 )
LANGKAH-LANGKAH PERCOBAAN
A. Untuk penentuan konstanta pegas
1. Gantungkan pegas pada statip dan gantungkan beban m dan ukurlah panjang pegas (L)
2. Kemudian tambahkan beban m1 dan ukur kembali panjang pegas (L1)
3. Tambahkan beban lagi m2, m3, dan m4 dan lakukan seperti langkah 2
4. Lakukan seperti langkah 2 dan 3 untuk masing-masing pegas yang lainnya
B. Untuk penentuan konstanta pegas equivalent dengan osilasi
1. Atur dua buah pegas secara seri
2. Gantungkan sebuah beban
3. Simpangkan sedikit dan lepaskan sehingga sistem bergetar. Catat berapa waktu yang
diperlukan untuk 10 getaran
4. Ulangi langkah 3 sebanyak 5 kali
5. Selanjutnya atur dua buah pegas tadi dengan susunan paralel
6. Simpangkan sedikit kemudian lepaskan sehingga sistem bergetar. Catat waktu yang
diperlukan untuk 10 getaran.
7. Ulangi langkah 6 sebanyak 5 kali.

3. Rahmawati Th. Diamanti
FISIKA 2009

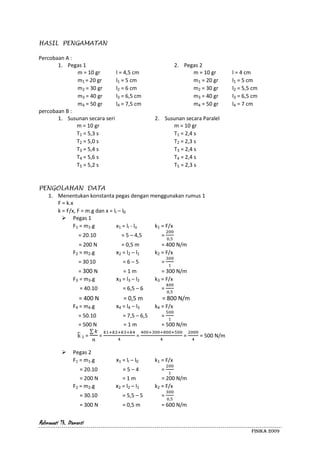

HASIL PENGAMATAN
Percobaan A :
1. Pegas 1 2. Pegas 2
m = 10 gr l = 4,5 cm m = 10 gr l = 4 cm
m1 = 20 gr l1 = 5 cm m1 = 20 gr l1 = 5 cm
m2 = 30 gr l2 = 6 cm m2 = 30 gr l2 = 5,5 cm
m3 = 40 gr l3 = 6,5 cm m3 = 40 gr l3 = 6,5 cm
m4 = 50 gr l4 = 7,5 cm m4 = 50 gr l4 = 7 cm
percobaan B :
1. Susunan secara seri 2. Susunan secara Paralel
m = 10 gr m = 10 gr
T1 = 5,3 s T1 = 2,4 s
T2 = 5,0 s T2 = 2,3 s
T3 = 5,4 s T3 = 2,4 s
T4 = 5,6 s T4 = 2,4 s
T5 = 5,2 s T5 = 2,3 s
PENGOLAHAN DATA
1. Menentukan konstanta pegas dengan menggunakan rumus 1
F = k.x
k = F/x, F = m.g dan x = lI – l0
 Pegas 1
F1 = m1.g x1 = lI - lo k1 = F/x
= 20.10 = 5 – 4,5 =
= 200 N = 0,5 m = 400 N/m
F2 = m2.g x2 = l2 – l1 k2 = F/x
= 30.10 = 6 – 5 =
= 300 N = 1 m = 300 N/m
F3 = m3.g x3 = l3 – l2 k3 = F/x
= 40.10 = 6,5 – 6 =
= 400 N = 0,5 m = 800 N/m
F4 = m4.g x4 = l4 – l3 k4 = F/x
= 50.10 = 7,5 – 6,5 =
= 500 N = 1 m = 500 N/m
1 = = = = = 500 N/m
 Pegas 2
F1 = m1.g x1 = lI – l0 k1 = F/x
= 20.10 = 5 – 4 =
= 200 N = 1 m = 200 N/m
F2 = m2.g x2 = l2 – l1 k2 = F/x
= 30.10 = 5,5 – 5 =
= 300 N = 0,5 m = 600 N/m

4. Rahmawati Th. Diamanti
FISIKA 2009
F3 = m3.g x3 = l3 – l2 k3 = F/x
= 40.10 = 6,5 – 5,5 =
= 400 N = 1 m = 400 N/m
F4 = m4.g x4 = l4 – l3 k4 = F/x
= 50.10 = 7 – 6.5 =
= 500 N = 0,5 m = 1000 N/m
2 = = = = = 550 N/m
2. Menentukan konstanta pegas equivalent susunan seri melalui rumus 2 dan 3
T = 2 k = , ks =
k1 = = = = 14,04
k2 = = = = 15,77
k3 = = = = 13,52
k4 = = = = 12,57
k5 = = = = 14,58
ks = = = = 262
menentukan konstanta pegas equivalent susunan seri melalui rumus 2 menghasilkan nilai
konstanta yang lebih kecil daripada melalui rumus 3.
3. Menentukan konstanta pegas equivalent susunan paralel melalui rumus 2 dan 4
T = 2 k = , kp = k1 + k2
k1 = = = = 68,46
k2 = = = = 74,55
k3 = = = = 68,46
k4 = = = = 68,46
k5 = = = = 74,55
kp = k1 + k2
= 500 + 550
= 1050
menentukan konstanta pegas equivalent susunan seri melalui rumus 2 menghasilkan nilai
konstanta yang lebih kecil daripada melalui rumus 3.
KESIMPULAN
Melalui percobaan, dapat disimpulkan bahwa nilai konstanta pegas equivalent pada susunan
seri lebih kecil dibandingkan dengan nilai konstanta pegas equivalent pada susunan paralel. Karena
pada susunan seri, periode osilasinya lebih lama dibandingkan dengan periode osilasi pada susunan
paralel.
