Kemagnetan
Magnet dapat menarik benda-benda magnetik seperti besi dan baja karena memiliki medan magnet. Magnet terdiri dari dua kutub, yaitu kutub utara dan selatan. Magnet dapat dibuat dengan menggosok besi dengan magnet, mengalirkan arus listrik pada besi, atau dengan induksi medan magnet. Bumi juga memiliki medan magnet yang menyebabkan jarum kompas menunjuk ke arah utara dan selatan."
More Related Content
Kemagnetan
- 1. KEMAGNETAN Materi IPA kls9 SMPN.5 Ma. Jambi Materi IPA kls 9 SMPN.5 Ma. Jambi
- 2. Standar Kompetensi : 4.Memahami konsep kemagnetan dan penerapannya dalam kehidupan sehari-hari. Kompetensi dasar 1. Menyelidiki gejala kemagnetan & cara membuat magnet 2. Mendeskripsikan pemanfaatan kemagnetan dalam produk teknologi Tujuan Pembelajaran 1. Menjelaskan sifat kutub magnet 2. Menunjukkan cara membuat magnet & cara menghilangkan sifat magnet 3. Memahami teori kemagnetan bumi 4. Memahami sifat medan magnet secara kualitatif disekitar kawat bermuatan listrik
- 3. Benda apa sajayang ditarik oleh magnet ? Iya... magnet hanya menarik kunci dan gunting, karena kunci dan gunting terbuat dari besi
- 4. Kalau begitu, apaitu magnet ? Magnet adalah suatu benda yang dapat menarik benda benda dari golongan magnetik Magnet itu sendiri berasal dari kata Magnesia yaitu nama tempat di Asia Kecil, dimana pertama kali magnet itu ditemukan lebih dari 4000 tahun yang lalu dengan sebutan batu besi Sekitar tahun 1200 bangsa Cina sudah menggunakan kompas magnetik sebagai petunjuk arah dalam pelayarannya
- 5. Berdasarkan sifat kemagnetannya,magnet terdiri dari bahan magnetik dan non magnetik Benda yang dapat ditarik oleh magnet tergolong benda magnetik Magnetik Non Magnetik
- 6. Bahan Magnetik :Yaitu bahan yang dapat menarik bahan lain terutama besi dan baja Berdasarkan kuat lemahnya gaya tarik magnet, bahan magnetik dibedakan menjadi 3 yaitu : 1. Bahan ferromagnetik yaitu bahan yang dapat ditarik kuat oleh magnet dan dapat dibuat menjadi magnet. Contoh besi, baja, nikel, cobalt 2. Bahan paramagnetik yaitu bahan yang ditarik lemah oleh magnet dan tidak dapat dibuat jadi magnet Contoh alumunium, magnesium, platina, 3. Bahan diamagnetik yaitu bahan yang seolah-olah ditolak oleh magnet dan tidak dapat dibuat menjadi magnet. Contoh : bismut, seng, emas, perak dll Bahan Non Magnetik : Yaitu bahan yang tidak dapat ditarik oleh magnet seperti bahan non logam
- 7. Sifat Magnet Jika magnetdidekatkan dengan serbuk besi, maka serbuk besi akan banyak menempel pada kedua ujungnya, karena gaya tarik terbesar terletak pada ujungnya Ujung ujung magnet ini disebut dengan kutub kutub magnet Kutub magnet ada 2 yaitu kutub Utara dan kutub Selatan Kutub Utara magnet adalah ujung magnet yang mengarah ke kutub utara bumi Kutub Selatan magnet adalah ujung magnet yang mengarah ke kutub selatan bumi U S
- 8. Utara Jika magnet digantungbebas, setelah berputar akan berhenti dengan ujung ujungnya yang mengarah ke utara dan selatan kutub bumi Utara Selatan Selatan Jika magnet diletakkan diatas air, setelah berputar bebas akan berhenti dengan mengarah ke utara selatan kutub bumi
- 9. Jika 2 kutubyang tidak sama didekatkan, akan tarik menarik Jika 2 kutub yang sama didekatkan, akan tolak menolak

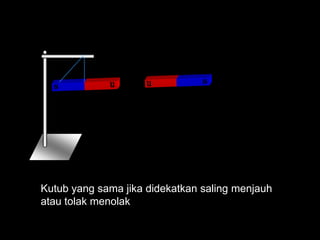

- 10. Kutub yang samajika didekatkan saling menjauh atau tolak menolak
- 11. Kutub yang tidaksama jika didekatkan akan tarik menarik
- 12. Apa yang terjadijika magnet dipotong menjadi kecil kecil ? U S U U US S S US U US U S U US US S S US U US S US Sekecil apapun magnet, tetap memiliki arah kutub yang sama dengan magnet asalnya, mengapa demikian?
- 13. Magnet tersusun atasatom atom yang sangat kecil Setiap atom memiliki kutub U & S S S S S Kutub kutubnya memiliki arah yang sama Magnet Atom Utara Selatan Maka arah kutub magnetnya juga mengikuti arah kutub atom atomnya Atom atom penyusun magnet tsb.disebut dengan magnet elementer

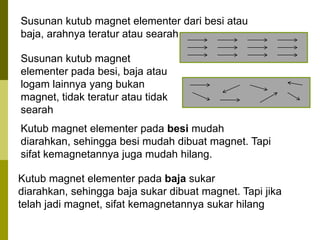

- 14. Susunan kutub magnetelementer dari besi atau baja, arahnya teratur atau searah Susunan kutub magnet elementer pada besi, baja atau logam lainnya yang bukan magnet, tidak teratur atau tidak searah Kutub magnet elementer pada besi mudah diarahkan, sehingga besi mudah dibuat magnet. Tapi sifat kemagnetannya juga mudah hilang. Kutub magnet elementer pada baja sukar diarahkan, sehingga baja sukar dibuat magnet. Tapi jika telah jadi magnet, sifat kemagnetannya sukar hilang
- 15. Arah kutub magnetelementer yang semula tidak teratur, jika didekatkan dengan magnet akan menjadi teratur/searah
- 16. Macam macam magnet Ada2 jenis magnet yaitu 1. Magnet alami ialah magnet yang terbentuk sendiri di alam 2. Magnet buatan ialah magnet yang sengaja dibuat dari benda benda feromagnetik Bentuk magnet buatan antara lain : U S Magnet batang U U S U S Magnet silinder S Magnet ladam Magnet jarum Magnet lingkaran
- 17. Medan magnet adalah ruang/daerahdisekitar magnet yang masih dipengaruhi oleh gaya magnet Medan magnet yang digambarkan dengan garis – garis gaya magnet Arah garis gaya magnet adalah keluar dari kutub utara (N) menuju kutub selatan(S) Garis-garis gaya magnet tidak pernah saling berpotongan.
- 18. Arah garis gayamagnetlah yang menyebabkan timbulnya gaya tarik menarik atau gaya tolak menolak jika 2 kutub yang berbeda atau kutub yang sama didekatkan U S Pola garis gaya magnet dari U menuju S terjadi tarik menarik U S S U Pola garis gaya magnet dari U menuju S terjadi tolak menolak S U U S Pola garis gaya magnet dari U menuju S terjadi tolak menolak
- 19. Membuat magnet Tujuannya untukmembuat arah kutub magnet elementernya searah atau teratur Ada 3 cara membuat magnet : 1. Dengan menggosok yaitu menggosok besi dg ujung magnet secara berulang ulang dengan gerakan yang searah Ujung besi yang terakhir digosok, kutubnya berlawanan dg kutub magnet
- 20. 2. Dengan menggunakanarus listrik (elektromagnetik ) Arus listrik membuat arah kutub magnet elementer besi jadi searah Arah garis gaya magnet dapat ditentukan dengan kaidah genggaman tangan kanan •Keempat jari = arah arus listrik ( I ) Saat arus listrik tersambung, besi menjadi magnet • Ibu jari = arah kutub utara ( N )
- 21. * Arah aruslistrik ditunjukkan oleh arah ke empat jari * Ibu jari menunjuk kutub utara kutub Utara arah arus listrik
- 22. 3. Dengan induksi Bilabesi dan baja didekatkan (tanpa menyentuh) magnet , maka besi dan baja akan menjadi magnet sementara. Terjadinya magnet seperti ini disebut dengan induksi. Setelah dijauhkan dari magnet, maka sifat magnetnyanya akan hilang.
- 23. Induksi ( Mendekatkanmagnet ) Paku tidak dapat ditarik oleh besi Ketika magnet didekatkan pada besi, maka paku dapat ditarik oleh besi U S U S U S U S Besi bisa menarik paku karena arah kutub magnet elementernya sudah searah
- 24. Besi dapat menarikpaku karena didekatkan dengan magnet
- 25. Cara menghilangkan sifatkemagnetan 1. Dipukul pukul 2. Dibakar U U S SU 3. Dialiri arus listrik AC S
- 26. Cara menyimpan magnet 1.Simpan magnet di tempat yang sejuk dan tidak tertindih oleh benda lain 2. Jika lebih dari satu letakkan magnet berdekatan dan sejajar, dengan kutub yang berlawanan serta diberi besi lunak di ujungnya Besi lunak
- 27. Kemagnetan Bumi Utara Magnet buatan U S S Bumi U Magnet bumi Selatan Saat berhentiberputar, magnet yang digantung bebas akan mengarahkan ujungnya ke Utara dan Selatan bumi Mengapa ? Ternyata di pusat bumi ada magnet yang terbentang dari kutub utara bumi sampai ke kutub selatan bumi Sehingga arah magnet buatan tersebut mengikuti arah magnet bumi Dengan demikian, maka kutub magnet buatan sama arahnya dengan kutub geografis bumi tapi berlawanan arahnya dengan kutub magnet bumi
- 28. Sudut Deklinasi Sudut deklinasi Utara Kedudukanutara selatan kompas tidak tepat menunjuk ke arah utara dan selatan bumi , melainkan menyimpang kekiri atau kekanan Penyimpangan ini terjadi karena kompas mengikuti penyimpangan magnet bumi akibat posisi rotasi bumi yang miring Sudut yang terbentuk dari jarum kompas terhadap kutub utara selatan bumi disebut sudut Deklinasi Kompas Selatan
- 29. Deklinasi - Utara Deklinasi + B T Selatan SudutDeklinasi positif Terjadi jika kutub utara magnet menyimpang ke Timur Utara T B Selatan Sudut Deklinasi negatif Terjadi jika kutub utara magnet menyimpang ke Barat
- 30. Sudut Inklinasi Keadaan jarumkompas juga tidak sejajar (mendatar) tetapi menyimpang naik atau turun terhadap horizontal (permukaan) bumi Ini disebabkan karena garis gaya magnet bumi tidak sejajar dengan permukaan bumi Penyimpangan jarum kompas ini akan membentuk sudut yang disebut sudut Inklinasi Sudut Inklinasi Garis horisontal bumi
- 31. Inklinasi + Inklinasi - s u Garishorisontal u Sudut Inklinasi positif Terjadi jika kutub Utara menyimpang kebawah Garis horisontal s Sudut Inklinasi negatif Terjadi jika kutub Utara menyimpang keatas Sudut Inklinasi 90o terjadi di daerah kutub kutub bumi Sudut inklinasi 0o terjadi didaerah khatulistiwa
- 32. Medan magnet disekitarkawat berarus listrik Menurut Hans Christian Oersted, jika kawat diberi arus listrik maka akan timbul medan magnet disekitar kawat tsb. Arah garis gaya magnetnya dapat ditentukan dengan kaidah genggaman tangan kanan Ibu jari menunjukkan arah arus listrik Ke empat jari lainnya menunjukkan arah garis gaya megnet
- 33. Medan magnet disekitarkawat melingkar Arah Medan Magnet Arah Arus Listrik

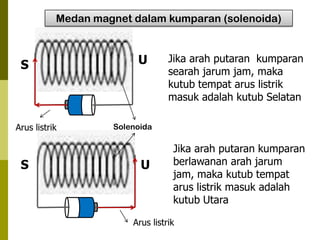

- 34. Medan magnet dalamkumparan (solenoida) S Arus listrik S U Jika arah putaran kumparan searah jarum jam, maka kutub tempat arus listrik masuk adalah kutub Selatan Solenoida U Jika arah putaran kumparan berlawanan arah jarum jam, maka kutub tempat arus listrik masuk adalah kutub Utara Arus listrik
- 35. Elektromagnet Jika kumparan(solenoida) yangberinti besi dialiri arus listrik, maka solenoida akan menghasilkan medan magnet Jarum kompas bergerak menandakan adanya medan magnet disekitar kumparan Saat dialiri arus listrik, maka besi lunak dapat menarik tumpukan besi kecil Magnet yang dibuat dari solenoida yang dialiri arus listrik ini disebut dengan Elektromagnet atau magnet listrik
- 36. Solenoida adalah penghantarpanjang yang berbentuk kumparan yang jumlahnya lebih dari satu lingkaran Yang mempengaruhi kekuatan elektromagnet adalah: 1. Banyaknya lilitan kumparan (makin banyak lilitannya makin kuat magnetnya) 2. Besarnya arus listrik yang dialirkan (makin besar arus listrik makin kuat magnetnya) 3. Diberi inti besi ditengahnya Sifat kemagnetan pada elektromagnet hanya sementara dan kekuatan magnetnya dapat diatur sesuai kebutuhan

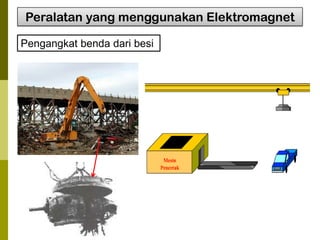

- 37. Peralatan yang menggunakanElektromagnet Pengangkat benda dari besi
- 38. Bel Listrik Interuptor Pemukul Besi lunak Pegas Bel Elektromagnet Saatsaklar ditutup arus lisrik mengalir pada elektromagnet sehingga elektromagnet menjadi magnet, lalu besi lunak ketarik dan pemukul memukul bel , menghasilkan bunyi, lalu listrik terputus oleh interuptor & elektromagnet tidak menjadi magnet dan pegas mengembalikan posisi besi lunak keatas dan menyentuh interuptor arus listrik mengalir.
- 39. Telepon Mikropon Diafragma alumunium Kotak karbon Serbuk karbon Telepon Elektromagnet Magnet batang Diafragma besi Saat anakberbicara dimikropon diafragma alluminium bergetar menyebabkan serbuk karbon tertekan-tekan,nilai hambatan serbuk karbon berubah-ubah sehingga arus listrik yang dialirkan pada elektromagnet juga berubahubah, dan kekuatan elektromagnet juga berubah-ubah sehingga menggetarkan diafragma besi akhirnya timbul bunyi
- 40. Relai adalah alat yangdengan energi listrik kecil dapat memutus dan menghubungkan arus yang besar Elektromagnet Sumber tegangan dc ∞ Sumber Tegangan AC Relai disebut juga sebagai saklar pada rangkaian listrik berarus besar
- 41. Loud Speaker Fungsi speakeradalah mengubah gelombang listrik menjadi gelombang bunyi atau getaran. Proses pengubahannya adalah aliran listrik dari penguat audio dialirkan kedalam kumparan dan terkena pengaruh gaya magnet pada speaker, sesuai dengan kuat lemahnya arus listrik yang diterima, maka getaran yang dihasilkan pada membran akan mengikuti dan jadilah gelombang bunyi yang dapat kita dengarkan.
- 42. Keuntungan Elektromagnet 1. Sifatkemagnetannya mudah dihiangkan 2. Kekuatan magnetnya dapat diubah ubah dengan cara mengubah kuat arus yang mengalir pada kumparan 3. Cara menyimpannya mudah 4. Dapat dibuat dengan berbagai bentuk 5. Kutub magnetnya dapat diubah dengan cara mengubah arah arusnya
- 43. Gaya Lorentz Gaya PadaPenghantar Berarus Listrik Jika kawat yang dialiri arus listrik berada dalam medan magnet, maka akan timbul gaya pada kawat tsb. Gaya ini disebut dengan gaya Lorentz Gaya lorentz ini menyebabkan kawat bergerak gerak U S Besarnya gaya ini tergantung pada : 1. Kuat arus 2. Kuat medan magnet 3. Panjang kawat penghantar
- 44. Arah gaya magnetikdapat ditentukan dengan kaidah tangan kanan
- 45. Penggunaan gaya Lorentz Contohalat yang menggunakan gaya lorentz Motor Listrik Fungsi komutator adalah agar arus listrik yang mengalir pada loop tidak berbalik arah, sehingga loop dapat terus berputar. Gaya magnetik yang timbul pada penghantar berarus listrik digunakan untuk mengubah energi listrik menjadi energi gerak
- 46. Galvanometer (alat ukurlistrik ) Jika jarum dialiri arus. Kumparan akan berputar. Namun, kumparan tidak dapat berputar terus karena tertahan oleh sebuah pegas spiral. Berputarnya spiral akan menggerakkan jarum penunjuk angka. Besarnya putaran kumparan sama dengan besarnya penyimpangan jarum penunjuk angka sehingga besarnya penyimpangan itu dapat dijadikan sebagai hasil pengukuran.
- 47. SOAL LATIHAN Pilihlah jawabanyang benar dengan meng-klik a,b,c atau d : 1. Menurut sifat kemagnetannya benda digolongkan menjadi dua macam yaitu benda bukan magnetik dan benda . . . . a. ferromagnetik b. atletik c. nonmagnetik d. magnetik 2. Berikut ini yang termasuk benda magnetik adalah . . . . a. besi, kobalt b. aluminium, karet c. besi, kertas d. kertas, karet 3. Magnet tersusun oleh magnet-magnet kecil yang biasanya disebut .... a. magnet partikel c. magnet bagian b. magnet permanen d. magnet elementer keluar
- 48. 4. Arah garisgaya pada gambar di bawah ini yang benar adalah . . . . a. c. b. d. 5. Yang bukan cara untuk membuat magnet adalah . . . . a. paku dililiti kawat berisolasi dan dialiri listrik b. besi lunak diletakkan di sekitar magnet c. besi digosok dengan magnet ke satu arah d. baja digosok-gosok dengan magnet ke segala arah keluar
- 49. 6. Bumi dianggapsebagai magnet batang yang sangat besar. Kutub utara magnet bumi terletak di daerah . . . . a. khatulistiwa c. kutub selatan bumi b. kutub utara bumi d. permukaan bumi 7. Jika sebuah magnet batang dipotong menjadi dua, maka potongan potongan magnet tersebut yang tidak benar adalah . . . . a. memiliki satu kutub saja c. memiliki dua kutub b. bersifat magnet d. memiliki kutub utara dan selatan 8. Sudut yang terbentuk oleh penyimpangan jarum kompas pada gambar berikut ini disebut. . . . U a. inklinasi c. isoklin b. aklin d. deklinasi S keluar
- 50. 9. Arah medanmagnet yang benar ditunjukkan oleh gambar di bawah adalah . . . . i i a. c. B i B b. B i d. B 10. Alat yang menggunakan prinsip elektromagnetik adalah . . . . a. TV, radio listrik, dan telepon b. bel listrik, TV, dan relai c. bel listrik, pesawat telepon, dan relai d. pesawat telepon, dan telegrap keluar
- 51. Sampai jumpa lagipada materi..... INDUKSI ELEKTROMAGNETIK ..Silahkan berkunjung di blogku..irmahudi.wordpress.com..
