Dokumen tersebut membahas tentang magnetisme dan elektromagnetisme. Secara singkat, dibahas tentang tiga jenis bahan berdasarkan sifat magnetiknya (ferromagnetik, paramagnetik, diamagnetik), sifat-sifat magnet, teori medan dan kemagnetan bumi, serta elektromagnet dan aplikasinya seperti bel listrik dan telepon.

1. MAGNET Benda yang memiliki sifat dapat menarik besi atau baja Penggolongan bahan secara makroskopik Non Magnetik Magnetik Tembaga Besi Plastik Baja Kayu Nikel Cobalt Karet u s

2. Bila ditinjau secara mikroskopik ( atom ) maka bahan dapat digolongkan menjadi 3 : Ferromagnetik Bahan-bahan yang ditarik kuat oleh magnet. Contoh : Besi, Baja, Nikel, Cobalt, Alcomag. 2. Paramagnetik Bahan-bahan yang ditarik lemah oleh magnet Contoh : Alluminium, Platina, Kayu Diamagnetik Bahan-bahan yang ditolak lemah oleh magnet Contoh : Bismut, Seng, Emas, Tembaga. Penggolongan bahan secara mikroskopik

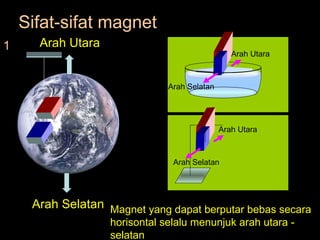

3. Sifat-sifat magnet . 1 Arah Utara Arah Selatan Arah Utara Arah Selatan Arah Utara Arah Selatan Magnet yang dapat berputar bebas secara horisontal selalu menunjuk arah utara - selatan

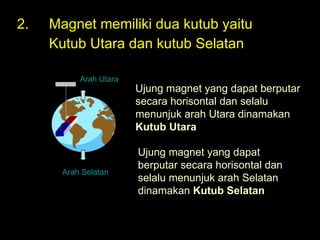

4. 2. Magnet memiliki dua kutub yaitu Kutub Utara dan kutub Selatan Arah Utara Arah Selatan Ujung magnet yang dapat berputar secara horisontal dan selalu menunjuk arah Utara dinamakan Kutub Utara Ujung magnet yang dapat berputar secara horisontal dan selalu menunjuk arah Selatan dinamakan Kutub Selatan u s

5. 3. Gaya tarik magnet yang terkuat pada kutub – kutubnya. ………………………………………. ………………………………………… …………………………………………… u s

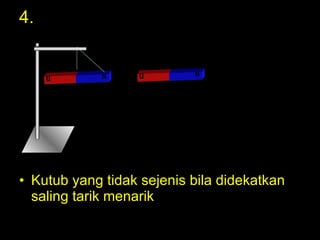

6. 4. Kutub yang tidak sejenis bila didekatkan saling tarik menarik u s u s

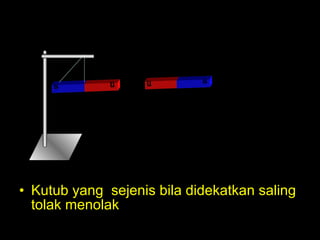

7. Kutub yang sejenis bila didekatkan saling tolak menolak u s u s

8. Teori Magnet Magnet elementer adalah magnet-magnet kecil yang menjadi penyusun suatu magnet Magnet elementer u s u s u s u s u s u s u s u s u s s u u s u s

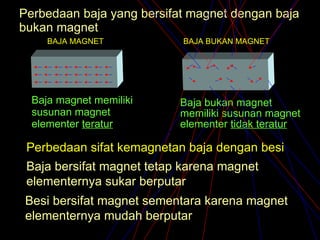

9. Perbedaan baja yang bersifat magnet dengan baja bukan magnet Baja magnet memiliki susunan magnet elementer teratur Baja bukan magnet memiliki susunan magnet elementer tidak teratur BAJA MAGNET BAJA BUKAN MAGNET Perbedaan sifat kemagnetan baja dengan besi Baja bersifat magnet tetap karena magnet elementernya sukar berputar Besi bersifat magnet sementara karena magnet elementernya mudah berputar

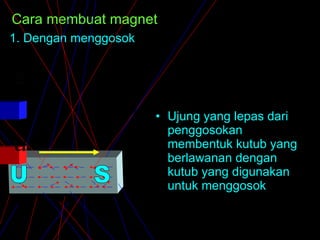

10. Cara membuat magnet 1. Dengan menggosok Ujung yang lepas dari penggosokan membentuk kutub yang berlawanan dengan kutub yang digunakan untuk menggosok U S u s

11. Kutub-kutub magnet yang terbentuk dapat ditentukan dengan aturan genggaman tangan kanan kutub Utara arah arus listrik Arah arus listrik ditunjukkan oleh arah ke empat jari Ibu jari menunjuk kutub utara 2. Mengalirkan arus listrik dc ( Elektromagnet ) U S

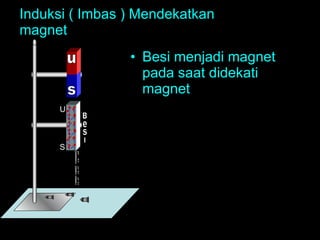

12. Induksi ( Imbas ) Mendekatkan magnet Besi menjadi magnet pada saat didekati magnet U S U S U S U S u s B s I e

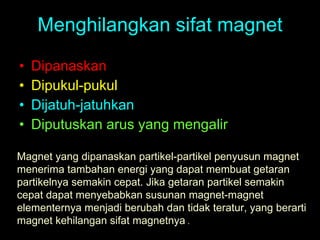

13. Menghilangkan sifat magnet Dipanaskan Dipukul-pukul Dijatuh-jatuhkan Diputuskan arus yang mengalir Magnet yang dipanaskan partikel-partikel penyusun magnet menerima tambahan energi yang dapat membuat getaran partikelnya semakin cepat. Jika getaran partikel semakin cepat dapat menyebabkan susunan magnet-magnet elementernya menjadi berubah dan tidak teratur, yang berarti magnet kehilangan sifat magnetnya .

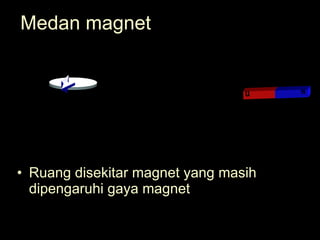

14. Medan magnet Ruang disekitar magnet yang masih dipengaruhi gaya magnet u s

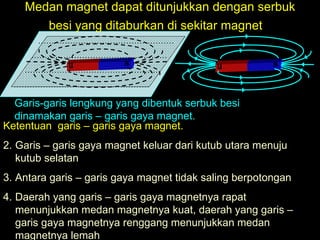

15. Medan magnet dapat ditunjukkan dengan serbuk besi yang ditaburkan di sekitar magnet …………………………………………… …………………………………………… …………………………………………… …………………………………………… Garis-garis lengkung yang dibentuk serbuk besi dinamakan garis – garis gaya magnet. Ketentuan garis – garis gaya magnet. Garis – garis gaya magnet keluar dari kutub utara menuju kutub selatan Antara garis – garis gaya magnet tidak saling berpotongan Daerah yang garis – garis gaya magnetnya rapat menunjukkan medan magnetnya kuat, daerah yang garis – garis gaya magnetnya renggang menunjukkan medan magnetnya lemah u s u s

16. Pola garis – garis gaya magnet pada dua kutub yang berdekatan kutub utara magnet dengan kutub utara magnet S U S U u u

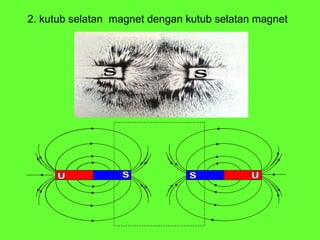

17. 2. kutub selatan magnet dengan kutub selatan magnet S U S U s s

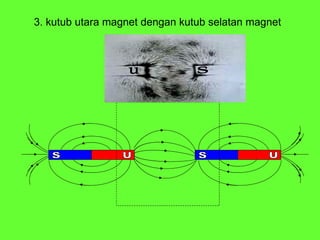

18. 3. kutub utara magnet dengan kutub selatan magnet S U S U s u

19. Kemagnetan Bumi Magnet jarum kompas selalu menunjuk arah utara selatan membuktikan bumi bersifat magnet Arah Utara Arah Selatan Kutub Utara Bumi Kutub Selatan Magnet Bumi Kutub Selatan Bumi Kutub Utara Magnet Bumi Magnet Jarum Kompas

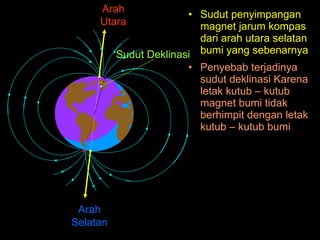

20. Sudut Deklinasi Penyebab terjadinya sudut deklinasi Karena letak kutub – kutub magnet bumi tidak berhimpit dengan letak kutub – kutub bumi Sudut penyimpangan magnet jarum kompas dari arah utara selatan bumi yang sebenarnya Arah Utara Arah Selatan

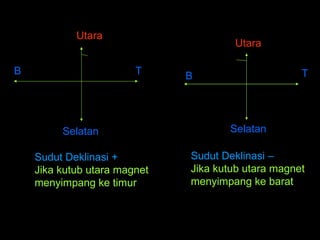

21. Utara Selatan Utara Selatan B T B T Sudut Deklinasi + Jika kutub utara magnet menyimpang ke timur Sudut Deklinasi – Jika kutub utara magnet menyimpang ke barat

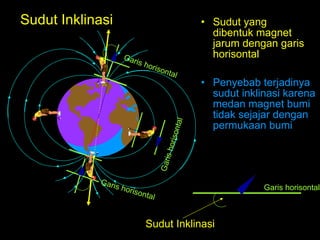

22. Sudut Inklinasi Sudut yang dibentuk magnet jarum dengan garis horisontal Penyebab terjadinya sudut inklinasi karena medan magnet bumi tidak sejajar dengan permukaan bumi Garis horisontal Garis horisontal Garis horisontal Garis horisontal Sudut Inklinasi

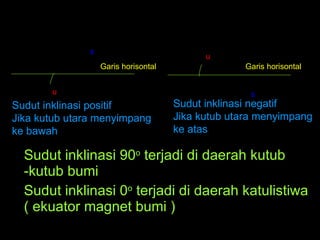

23. Sudut inklinasi 90 o terjadi di daerah kutub -kutub bumi Sudut inklinasi 0 o terjadi di daerah katulistiwa ( ekuator magnet bumi ) Garis horisontal Garis horisontal Sudut inklinasi positif Jika kutub utara menyimpang ke bawah s u Sudut inklinasi negatif Jika kutub utara menyimpang ke atas s u

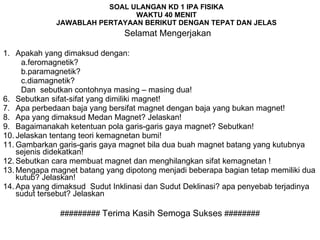

24. SOAL ULANGAN KD 1 IPA FISIKA WAKTU 40 MENIT JAWABLAH PERTAYAAN BERIKUT DENGAN TEPAT DAN JELAS Selamat Mengerjakan Apakah yang dimaksud dengan: a.feromagnetik? b.paramagnetik? c.diamagnetik? Dan sebutkan contohnya masing – masing dua! Sebutkan sifat-sifat yang dimiliki magnet! Apa perbedaan baja yang bersifat magnet dengan baja yang bukan magnet! Apa yang dimaksud Medan Magnet? Jelaskan! Bagaimanakah ketentuan pola garis-garis gaya magnet? Sebutkan! Jelaskan tentang teori kemagnetan bumi! Gambarkan garis-garis gaya magnet bila dua buah magnet batang yang kutubnya sejenis didekatkan! Sebutkan cara membuat magnet dan menghilangkan sifat kemagnetan ! Mengapa magnet batang yang dipotong menjadi beberapa bagian tetap memiliki dua kutub? Jelaskan! Apa yang dimaksud Sudut Inklinasi dan Sudut Deklinasi? apa penyebab terjadinya sudut tersebut? Jelaskan ######### Terima Kasih Semoga Sukses ########

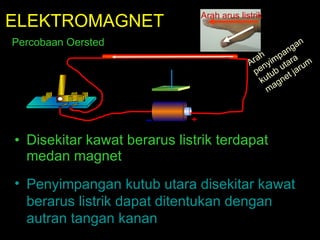

25. ELEKTROMAGNET Disekitar kawat berarus listrik terdapat medan magnet Percobaan Oersted Penyimpangan kutub utara disekitar kawat berarus listrik dapat ditentukan dengan autran tangan kanan Arah arus listrik Arah penyimpangan kutub utara magnet jarum

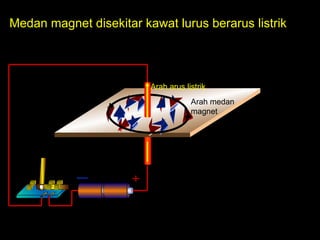

26. Medan magnet disekitar kawat lurus berarus listrik Arah arus listrik Arah medan magnet

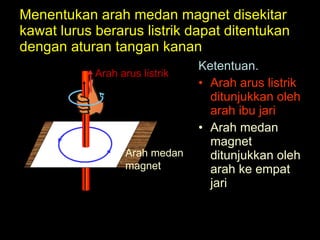

27. Menentukan arah medan magnet disekitar kawat lurus berarus listrik dapat ditentukan dengan aturan tangan kanan Ketentuan. Arah arus listrik ditunjukkan oleh arah ibu jari Arah medan magnet ditunjukkan oleh arah ke empat jari Arah arus listrik Arah medan magnet

28. Arah medan magnet disekitar kawat melingkar berarus listrik Arah Arus Listrik Arah Medan Magnet

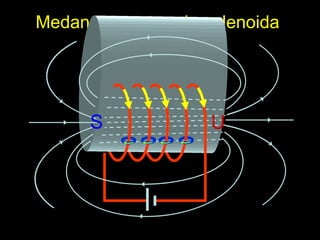

29. Medan magnet pada solenoida U S

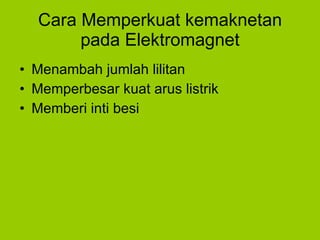

30. Cara Memperkuat kemaknetan pada Elektromagnet Menambah jumlah lilitan Memperbesar kuat arus listrik Memberi inti besi

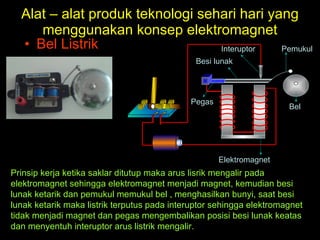

31. Alat – alat produk teknologi sehari hari yang menggunakan konsep elektromagnet Bel Listrik Interuptor Elektromagnet Bel Pemukul Besi lunak Pegas Prinsip kerja ketika saklar ditutup maka arus lisrik mengalir pada elektromagnet sehingga elektromagnet menjadi magnet, kemudian besi lunak ketarik dan pemukul memukul bel , menghasilkan bunyi, saat besi lunak ketarik maka listrik terputus pada interuptor sehingga elektromagnet tidak menjadi magnet dan pegas mengembalikan posisi besi lunak keatas dan menyentuh interuptor arus listrik mengalir.

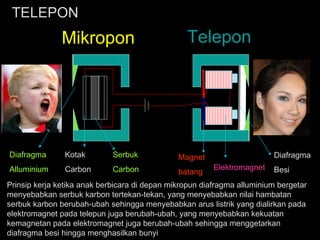

32. Telepon Elektromagnet Diafragma Besi Diafragma Alluminium Kotak Carbon Serbuk Carbon Magnet batang Mikropon TELEPON Prinsip kerja ketika anak berbicara di depan mikropun diafragma alluminium bergetar menyebabkan serbuk karbon tertekan-tekan, yang menyebabkan nilai hambatan serbuk karbon berubah-ubah sehingga menyebabkan arus listrik yang dialirkan pada elektromagnet pada telepun juga berubah-ubah, yang menyebabkan kekuatan kemagnetan pada elektromagnet juga berubah-ubah sehingga menggetarkan diafragma besi hingga menghasilkan bunyi

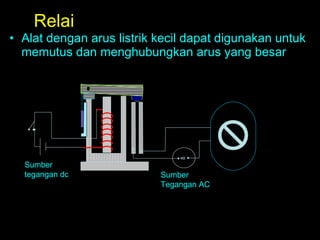

33. Relai Alat dengan arus listrik kecil dapat digunakan untuk memutus dan menghubungkan arus yang besar Sumber Tegangan AC Sumber tegangan dc ∞

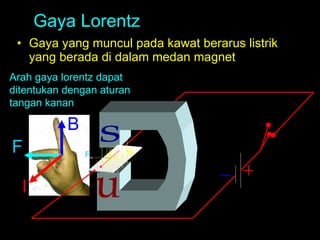

34. Gaya Lorentz Gaya yang muncul pada kawat berarus listrik yang berada di dalam medan magnet u s B I F B F I Arah gaya lorentz dapat ditentukan dengan aturan tangan kanan

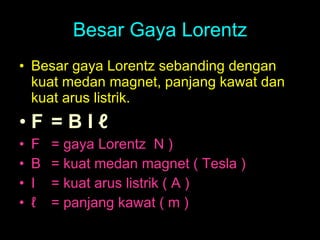

35. Besar Gaya Lorentz Besar gaya Lorentz sebanding dengan kuat medan magnet, panjang kawat dan kuat arus listrik. F = B I ℓ F = gaya Lorentz N ) B = kuat medan magnet ( Tesla ) I = kuat arus listrik ( A ) ℓ = panjang kawat ( m )

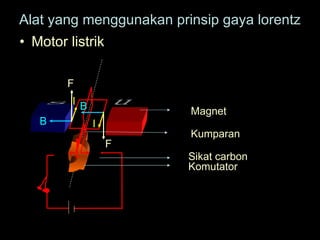

36. Alat yang menggunakan prinsip gaya lorentz Motor listrik s u B F I B F I Komutator Sikat carbon Kumparan Magnet
