KD 4.1 KEMAGNETAN.pptx
- 1. KD.4.1. KEMAGNETAN Indikator : 1.Menunjukkan sifat kutub magnet. 2. Menjelaskan cara membuat magnet dan sebab-sebab hilangnya sifat kemagnetan suatu bahan. 3. Memahami medan magnet.

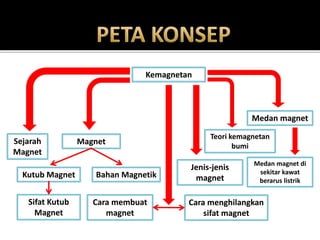

- 3. Kemagnetan Sejarah Magnet Teori kemagnetan bumi Cara membuat magnet Magnet Caramenghilangkan sifat magnet Medan magnet Jenis-jenis magnet Kutub Magnet Bahan Magnetik Sifat Kutub Magnet Medan magnet di sekitar kawat berarus listrik

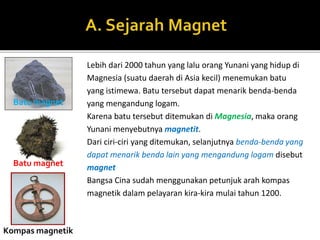

- 4. Lebih dari 2000tahun yang lalu orang Yunani yang hidup di Magnesia (suatu daerah di Asia kecil) menemukan batu yang istimewa. Batu tersebut dapat menarik benda-benda yang mengandung logam. Karena batu tersebut ditemukan di Magnesia, maka orang Yunani menyebutnya magnetit. Dari ciri-ciri yang ditemukan, selanjutnya benda-benda yang dapat menarik benda lain yang mengandung logam disebut magnet Bangsa Cina sudah menggunakan petunjuk arah kompas magnetik dalam pelayaran kira-kira mulai tahun 1200. Batu magnet Batu magnet Kompas magnetik
- 5. B. Magnet Magnet memiliki2 kutub yaitu : a. Kutub utara : kutub magnet yang menghadap ke utara ketika magnet dapat bergerak bebas. b. Kutub selatan : kutub magnet yang menghadap ke selatan ketika magnet dapat bergerak bebas. Kutub Selatan Kutub Utara 1. Kutub magnet Magnet didefinisikan sebagai benda yang dapat menarik benda lain

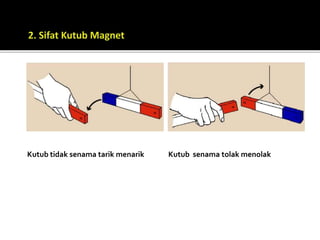

- 6. Kutub tidak senamatarik menarik Kutub senama tolak menolak
- 7. Kutub yangtidak sejenis bila didekatkan saling tarik menarik

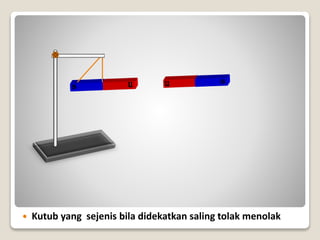

- 8. Kutub yangsejenis bila didekatkan saling tolak menolak

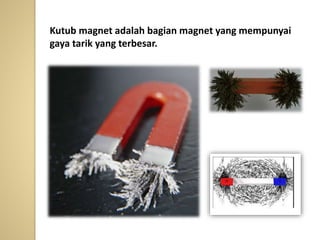

- 9. Kutub magnet adalahbagian magnet yang mempunyai gaya tarik yang terbesar.

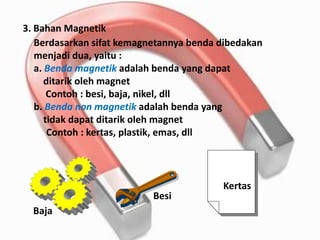

- 10. Berdasarkan sifat kemagnetannyabenda dibedakan menjadi dua, yaitu : a. Benda magnetik adalah benda yang dapat ditarik oleh magnet Contoh : besi, baja, nikel, dll b. Benda non magnetik adalah benda yang tidak dapat ditarik oleh magnet Contoh : kertas, plastik, emas, dll 3. Bahan Magnetik Baja Besi Kertas

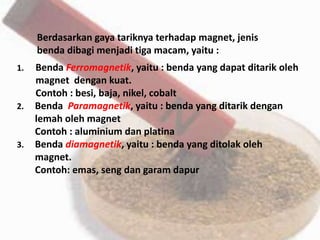

- 11. 1. Benda Ferromagnetik,yaitu : benda yang dapat ditarik oleh magnet dengan kuat. Contoh : besi, baja, nikel, cobalt 2. Benda Paramagnetik, yaitu : benda yang ditarik dengan lemah oleh magnet Contoh : aluminium dan platina 3. Benda diamagnetik, yaitu : benda yang ditolak oleh magnet. Contoh: emas, seng dan garam dapur Berdasarkan gaya tariknya terhadap magnet, jenis benda dibagi menjadi tiga macam, yaitu :

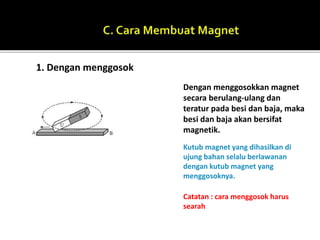

- 12. 1. Dengan menggosok Denganmenggosokkan magnet secara berulang-ulang dan teratur pada besi dan baja, maka besi dan baja akan bersifat magnetik. Kutub magnet yang dihasilkan di ujung bahan selalu berlawanan dengan kutub magnet yang menggosoknya. Catatan : cara menggosok harus searah

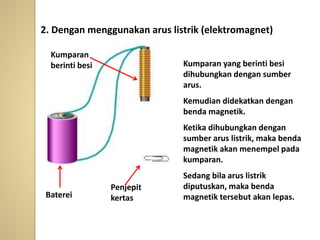

- 13. 2. Dengan menggunakanarus listrik (elektromagnet) Kumparan yang berinti besi dihubungkan dengan sumber arus. Kemudian didekatkan dengan benda magnetik. Ketika dihubungkan dengan sumber arus listrik, maka benda magnetik akan menempel pada kumparan. Sedang bila arus listrik diputuskan, maka benda magnetik tersebut akan lepas. Kumparan berinti besi Baterei Penjepit kertas

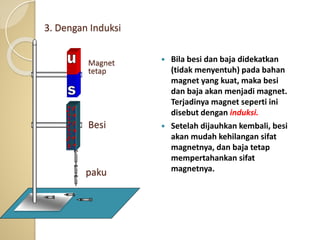

- 14. U S U S U S U S Bila besidan baja didekatkan (tidak menyentuh) pada bahan magnet yang kuat, maka besi dan baja akan menjadi magnet. Terjadinya magnet seperti ini disebut dengan induksi. Setelah dijauhkan kembali, besi akan mudah kehilangan sifat magnetnya, dan baja tetap mempertahankan sifat magnetnya. 3. Dengan Induksi Besi paku Magnet tetap

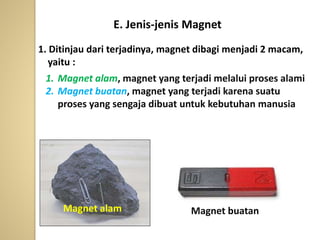

- 18. 1. Ditinjau dariterjadinya, magnet dibagi menjadi 2 macam, yaitu : 1. Magnet alam, magnet yang terjadi melalui proses alami 2. Magnet buatan, magnet yang terjadi karena suatu proses yang sengaja dibuat untuk kebutuhan manusia Magnet alam Magnet buatan E. Jenis-jenis Magnet
- 19. 2. Ditinjau darisifatnya, magnet dibagi menjadi 2 macam, yaitu : a. Magnet Sementara Magnet sementara adalah magnet yang sifat kemagnetannya mudah hilang. Magnet sementara disebut magnet remanen atau magnet temporer Contoh : elektromagnet b. Magnet tetap Magnet tetap adalah magnet yang sifat kemagnetannya tidak mudah hilang. Magnet tetap disebut juga magnet permanen. Contoh : magnet yang terbuat dari baja

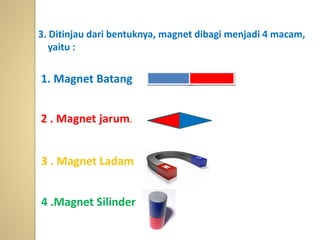

- 20. 3. Ditinjau daribentuknya, magnet dibagi menjadi 4 macam, yaitu : 1. Magnet Batang 2 . Magnet jarum. 3 . Magnet Ladam 4 .Magnet Silinder

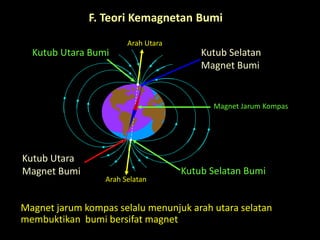

- 21. F. Teori KemagnetanBumi Magnet jarum kompas selalu menunjuk arah utara selatan membuktikan bumi bersifat magnet Arah Utara Arah Selatan Kutub Utara Bumi Kutub Selatan Magnet Bumi Kutub Selatan Bumi Kutub Utara Magnet Bumi Magnet Jarum Kompas

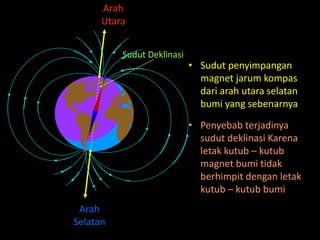

- 22. Sudut Deklinasi • Penyebabterjadinya sudut deklinasi Karena letak kutub – kutub magnet bumi tidak berhimpit dengan letak kutub – kutub bumi • Sudut penyimpangan magnet jarum kompas dari arah utara selatan bumi yang sebenarnya Arah Utara Arah Selatan

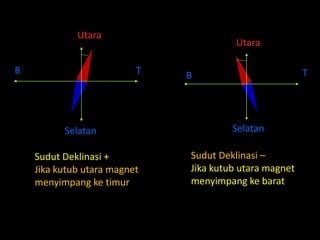

- 23. Utara Selatan Utara Selatan B T BT Sudut Deklinasi + Jika kutub utara magnet menyimpang ke timur Sudut Deklinasi – Jika kutub utara magnet menyimpang ke barat

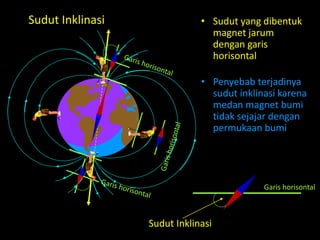

- 24. Sudut Inklinasi •Sudut yang dibentuk magnet jarum dengan garis horisontal • Penyebab terjadinya sudut inklinasi karena medan magnet bumi tidak sejajar dengan permukaan bumi Garis horisontal Sudut Inklinasi

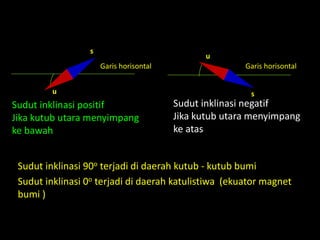

- 25. Sudut inklinasi 90oterjadi di daerah kutub - kutub bumi Sudut inklinasi 0o terjadi di daerah katulistiwa (ekuator magnet bumi ) Garis horisontal Garis horisontal Sudut inklinasi positif Jika kutub utara menyimpang ke bawah s u Sudut inklinasi negatif Jika kutub utara menyimpang ke atas s u

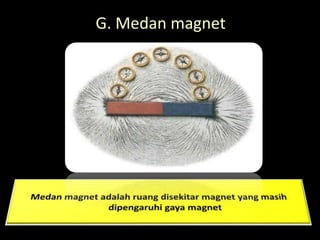

- 26.

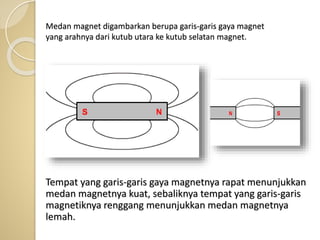

- 27. Medan magnet digambarkanberupa garis-garis gaya magnet yang arahnya dari kutub utara ke kutub selatan magnet. Tempat yang garis-garis gaya magnetnya rapat menunjukkan medan magnetnya kuat, sebaliknya tempat yang garis-garis magnetiknya renggang menunjukkan medan magnetnya lemah.

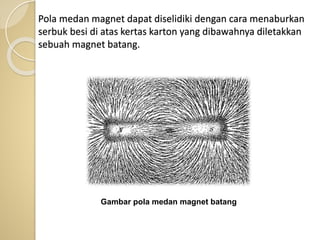

- 28. Pola medan magnetdapat diselidiki dengan cara menaburkan serbuk besi di atas kertas karton yang dibawahnya diletakkan sebuah magnet batang. Gambar pola medan magnet batang

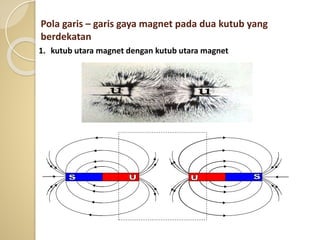

- 29. Pola garis –garis gaya magnet pada dua kutub yang berdekatan 1. kutub utara magnet dengan kutub utara magnet

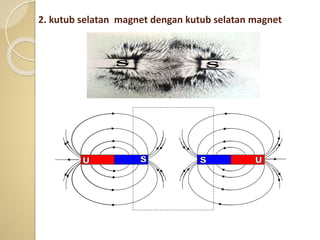

- 30. 2. kutub selatanmagnet dengan kutub selatan magnet

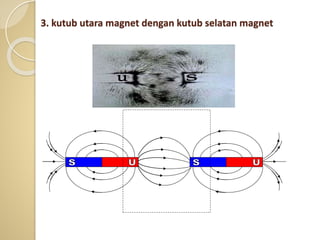

- 31. 3. kutub utaramagnet dengan kutub selatan magnet

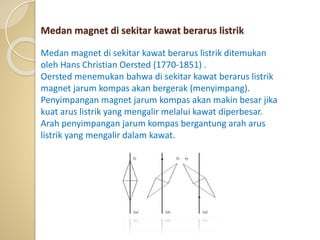

- 32. Medan magnet disekitar kawat berarus listrik Medan magnet di sekitar kawat berarus listrik ditemukan oleh Hans Christian Oersted (1770-1851) . Oersted menemukan bahwa di sekitar kawat berarus listrik magnet jarum kompas akan bergerak (menyimpang). Penyimpangan magnet jarum kompas akan makin besar jika kuat arus listrik yang mengalir melalui kawat diperbesar. Arah penyimpangan jarum kompas bergantung arah arus listrik yang mengalir dalam kawat.

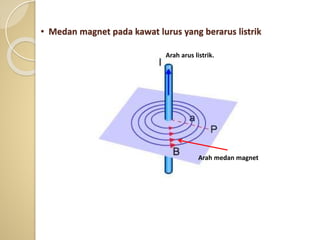

- 33. • Medan magnetpada kawat lurus yang berarus listrik Arah arus listrik. Arah medan magnet

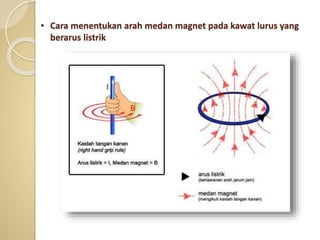

- 34. • Cara menentukanarah medan magnet pada kawat lurus yang berarus listrik

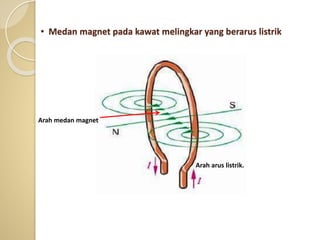

- 35. • Medan magnetpada kawat melingkar yang berarus listrik Arah arus listrik. Arah medan magnet

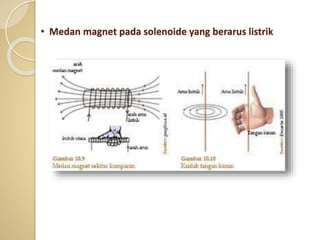

- 36. • Medan magnetpada solenoide yang berarus listrik
