Dokumen ini membahas anatomi dan fisiologi sistem kardiovaskuler, yang meliputi struktur dan fungsi jantung, pembuluh darah, serta mekanisme aliran darah. Jantung terdiri dari berbagai bagian, termasuk atrium, ventrikel, dan valvula, yang berfungsi untuk memompa darah dan mencegah aliran balik. Sirkulasi darah yang dijelaskan mencakup sirkulasi pulmoner dan sistemik, yang penting dalam proses suplai oksigen dan nutrisi ke seluruh tubuh.

1. ANATOMI & FISIOLOGI
SISTEM
KARDIOVASKULER
1
Dr. Zia’ul Fatwa Andini Yusuf
Kebidanan – Universitas Bina Bangsa

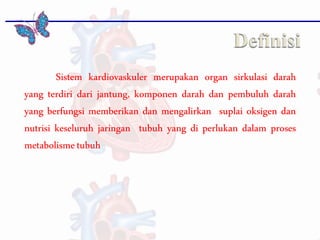

2. Sistem kardiovaskuler merupakan organ sirkulasi darah
yang terdiri dari jantung, komponen darah dan pembuluh darah
yang berfungsi memberikan dan mengalirkan suplai oksigen dan
nutrisi keseluruh jaringan tubuh yang di perlukan dalam proses
metabolismetubuh

3. 3
Anatomi Jantung
 Besarnya kuranglebihsekepalantangan anda
 Lokasi jantung
 Faciessuperiordiafragma
 Cenderungkekiridarilineamediana
 Terletakanteriordari columna vertebralisdan sebelahposteriordariossternum
 Pada usia dewasa, rata-rata panjang jantung berkisar12cmdan lebar9cm,dengan berat 300-400gram

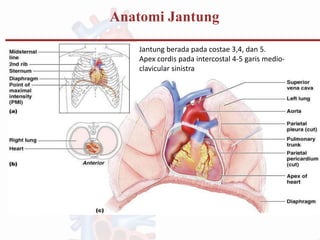

4. Anatomi Jantung
Jantung berada pada costae 3,4, dan 5.
Apex cordis pada intercostal 4-5 garis medio-
clavicular sinistra

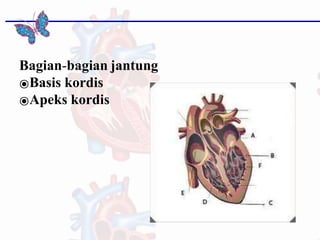

5. Bagian-bagian jantung
⦿Basis kordis
⦿Apeks kordis

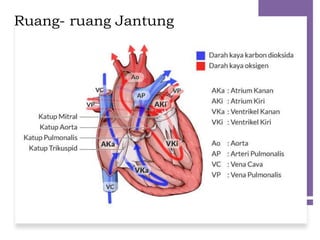

6. Ruang- ruang Jantung

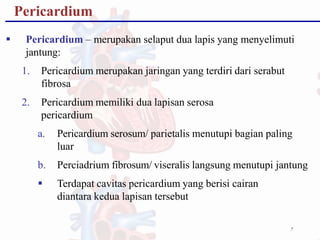

7. Pericardium
7
 Pericardium – merupakan selaput dua lapis yang menyelimuti
jantung:
1. Pericardium merupakan jaringan yang terdiri dari serabut
fibrosa
2. Pericardium memiliki dua lapisan serosa
pericardium
a. Pericardium serosum/ parietalis menutupi bagian paling
luar
b. Perciadrium fibrosum/ viseralis langsung menutupi jantung
 Terdapat cavitas pericardium yang berisi cairan
diantara kedua lapisan tersebut

8. 8

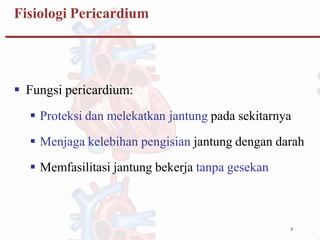

Fisiologi Pericardium
 Fungsi pericardium:
 Proteksi dan melekatkan jantung pada sekitarnya
 Menjaga kelebihan pengisian jantung dengan darah
 Memfasilitasi jantung bekerja tanpa gesekan

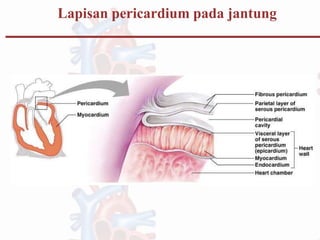

9. Lapisan pericardium pada jantung

10. 1
0
Chapter 18, Cardiovascular System

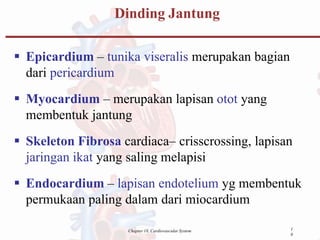

Dinding Jantung
 Epicardium – tunika viseralis merupakan bagian
dari pericardium
 Myocardium – merupakan lapisan otot yang
membentuk jantung
 Skeleton Fibrosa cardiaca– crisscrossing, lapisan
jaringan ikat yang saling melapisi
 Endocardium – lapisan endotelium yg membentuk
permukaan paling dalam dari miocardium

11. 1
1
Chapter 18, Cardiovascular System
 Pembuluh darah yang mengalirkan darah menuju jantung
meliputi:
1. Vena cava superior dan inferior
2. Vena pulmonaris dextra dan sinistra
 Pembuluh darah yang membawa darah keluar dari jantung:
1. Trunkus pulmonarius, akan bercabang menjadi arteri
pulmonarius dextra dan sinistra
2. Aorta ascendens (memiliki cabang):
a. Brachiocephalica
b. Carotis communis sinistra
c. Arteri Subclavia
External jantung: pembuluh darah major
jantung (Anterior)

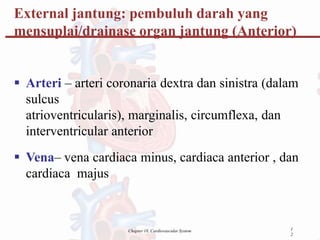

12. 1
2
Chapter 18, Cardiovascular System
 Arteri – arteri coronaria dextra dan sinistra (dalam
sulcus
atrioventricularis), marginalis, circumflexa, dan
interventricular anterior
 Vena– vena cardiaca minus, cardiaca anterior , dan
cardiaca majus
External jantung: pembuluh darah yang
mensuplai/drainase organ jantung (Anterior)

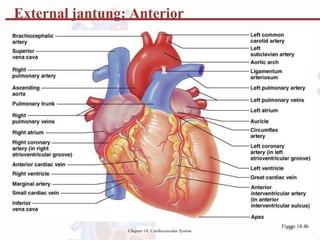

13. External jantung: Anterior
Fig1
u0
re 18.4b
Chapter 18, Cardiovascular System

14. 14
Chapter 18, Cardiovascular System

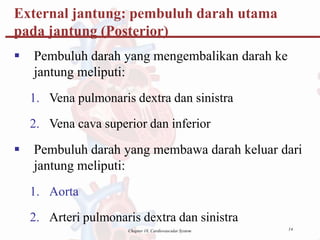

 Pembuluh darah yang mengembalikan darah ke
jantung meliputi:
1. Vena pulmonaris dextra dan sinistra
2. Vena cava superior dan inferior
 Pembuluh darah yang membawa darah keluar dari
jantung meliputi:
1. Aorta
2. Arteri pulmonaris dextra dan sinistra
External jantung: pembuluh darah utama
pada jantung (Posterior)

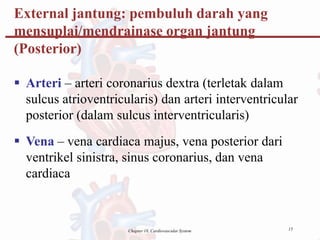

15. 15
Chapter 18, Cardiovascular System
 Arteri – arteri coronarius dextra (terletak dalam
sulcus atrioventricularis) dan arteri interventricular
posterior (dalam sulcus interventricularis)
 Vena – vena cardiaca majus, vena posterior dari
ventrikel sinistra, sinus coronarius, dan vena
cardiaca
External jantung: pembuluh darah yang
mensuplai/mendrainase organ jantung
(Posterior)

16. External Jantung: Posterior
13
Chapter 18, Cardiovascular System Figure 18.4d

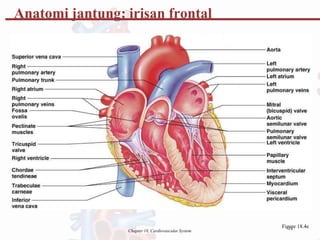

17. Chapter 18, Cardiovascular System
Fig1
u
4
re 18.4e
Anatomi jantung: irisan frontal

18. 18
Chapter 18, Cardiovascular System
Atrium
 Atrium merupakan ruangan penerima pada organ
jantung
 Masing-masing atrium memiliki auriculae
 Musculus Pectinatus menjadi tanda dinding atrium
 Darah masuk atrium dextra melalui vena cava
superior dan inferior serta sinus coronarius
 Darah memasuki atrum sinistra melalui vena
pulmonaris

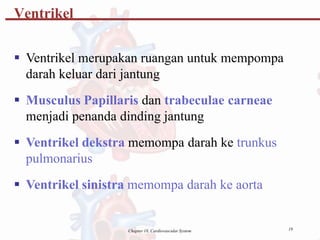

19. 19
Chapter 18, Cardiovascular System
Ventrikel
 Ventrikel merupakan ruangan untuk mempompa
darah keluar dari jantung
 Musculus Papillaris dan trabeculae carneae
menjadi penanda dinding jantung
 Ventrikel dekstra memompa darah ke trunkus
pulmonarius
 Ventrikel sinistra memompa darah ke aorta

20. Ketebalan Miokardium dan Fungsi
Ketebalan dinding ruangan jantung bervariasi sesuai fungsinya
Atria are thin walled, deliver blood to adjacent ventricles
Ventricle walls are much thicker and stronger
 right ventricle supplies blood to the lungs (little flow resistance)
 left ventricle wall is the thickest to supply systemic circulation
20
Chapter 18, Cardiovascular System

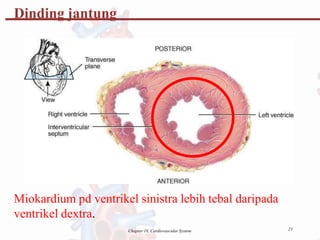

21. Dinding jantung
Miokardium pd ventrikel sinistra lebih tebal daripada
ventrikel dextra.
21
Chapter 18, Cardiovascular System

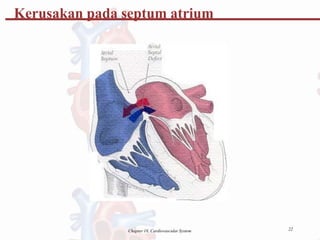

22. Kerusakan pada septum atrium
22
Chapter 18, Cardiovascular System

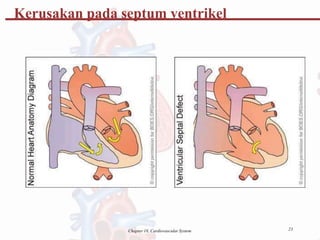

23. Kerusakan pada septum ventrikel
23
Chapter 18, Cardiovascular System

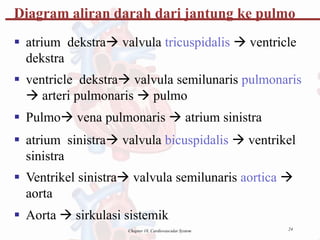

24. 24
Chapter 18, Cardiovascular System
Diagram aliran darah dari jantung ke pulmo
 atrium dekstra valvula tricuspidalis  ventricle
dekstra
 ventricle dekstra valvula semilunaris pulmonaris
 arteri pulmonaris  pulmo
 Pulmo vena pulmonaris  atrium sinistra
 atrium sinistra valvula bicuspidalis  ventrikel
sinistra
 Ventrikel sinistra valvula semilunaris aortica 
aorta
 Aorta  sirkulasi sistemik

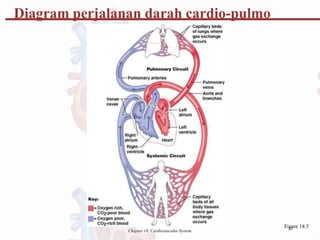

25. Chapter 18, Cardiovascular System
Fi2
g2
ure 18.5
Diagram perjalanan darah cardio-pulmo

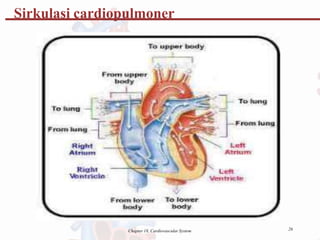

26. Sirkulasi cardiopulmoner
26
Chapter 18, Cardiovascular System

27. 27
Chapter 18, Cardiovascular System
Sirkulasi Koroner
 Sirkulasi koroner bertugas mensuplai darah bagi
organ jantung itu sendiri
 Collateral routes ensure blood delivery to heart
even if major vessels are occluded

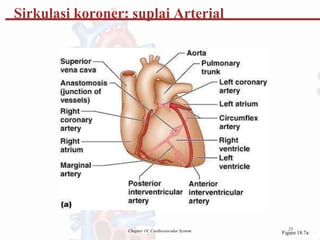

28. Sirkulasi koroner: suplai Arterial
25
Chapter 18, Cardiovascular System Figure 18.7a

29. Chapter 18, Cardiovascular System 26

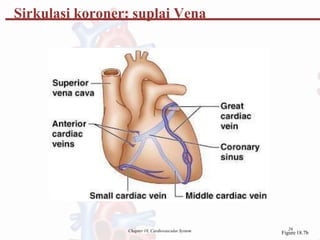

Sirkulasi koroner: suplai Vena
Figure 18.7b

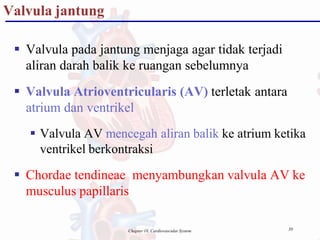

30. Valvula jantung
30
Chapter 18, Cardiovascular System
 Valvula pada jantung menjaga agar tidak terjadi
aliran darah balik ke ruangan sebelumnya
 Valvula Atrioventricularis (AV) terletak antara
atrium dan ventrikel
 Valvula AV mencegah aliran balik ke atrium ketika
ventrikel berkontraksi
 Chordae tendineae menyambungkan valvula AV ke
musculus papillaris

31. 31
Chapter 18, Cardiovascular System
Valvula pada Jantung
 Valvula Semilunaris mencegah aliran balik darah ke
ventrikel
 Valvula semilunaris aortica terletak antara
ventrikel sinister dan aorta
 Valvula Pulmonaris semilunaris terletak antara
ventrikel dextra dan trunkus pulmonaris

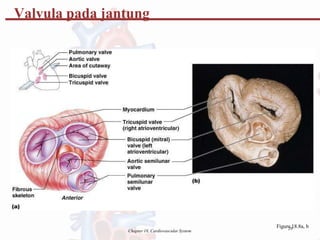

32. Valvula pada jantung
Figure
29
18.8a, b
Chapter 18, Cardiovascular System

33. Valvula pada jantung
Figure
30
18.8c, d
Chapter 18, Cardiovascular System

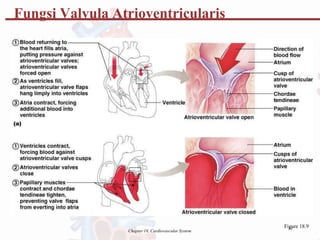

34. Fungsi Valvula Atrioventricularis
Fi3
g1
ure 18.9
Chapter 18, Cardiovascular System

35. Fungsi valvula semilunalis
Fig3
u2
re 18.10
Chapter 18, Cardiovascular System

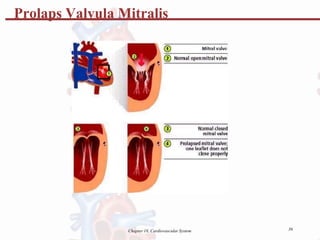

36. Prolaps Valvula Mitralis
36
Chapter 18, Cardiovascular System

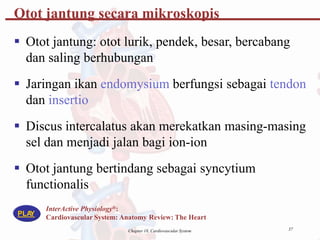

37. Otot jantung secara mikroskopis
 Otot jantung: otot lurik, pendek, besar, bercabang
dan saling berhubungan
 Jaringan ikan endomysium berfungsi sebagai tendon
dan insertio
 Discus intercalatus akan merekatkan masing-masing
sel dan menjadi jalan bagi ion-ion
 Otot jantung bertindang sebagai syncytium
functionalis
InterActive Physiology®:
Cardiovascular System: Anatomy Review: The Heart
PLA
Y
37
Chapter 18, Cardiovascular System

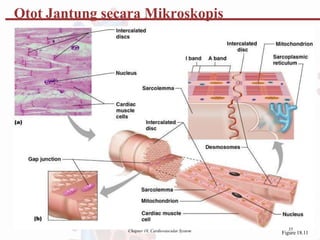

38. Otot Jantung secara Mikroskopis
35
Chapter 18, Cardiovascular System Figure 18.11

39. 36
gure 10–2 Simplified diagram of the human circulatory syst
vessels contain oxygenated blood; light vessels contain deoxyg

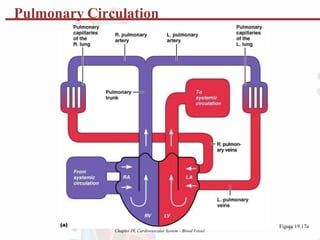

40. Chapter 19, Cardiovascular System - Blood Vessel
Figu3
r7
e 19.17a
Pulmonary Circulation

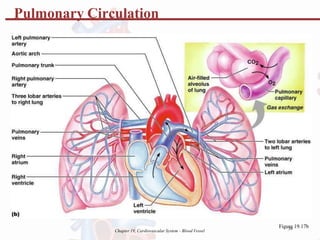

41. Chapter 19, Cardiovascular System - Blood Vessel
Figu3
re
8 19.17b
Pulmonary Circulation

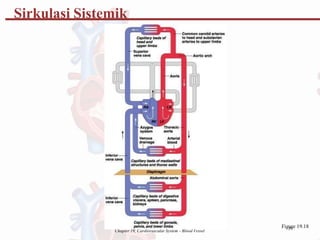

42. Chapter 19, Cardiovascular System - Blood Vessel
Fig3
u9
re 19.18
Sirkulasi Sistemik

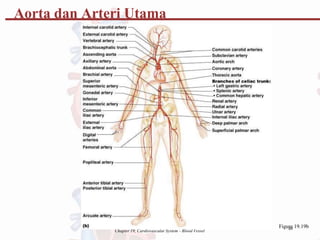

43. Chapter 19, Cardiovascular System - Blood Vessel
Figu4
re
0 19.19b
Aorta dan Arteri Utama

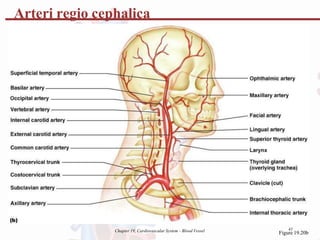

44. Chapter 19, Cardiovascular System - Blood Vessel 41
Figure 19.20b
Arteri regio cephalica

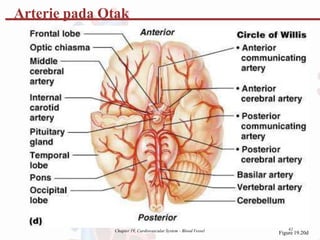

45. Chapter 19, Cardiovascular System - Blood Vessel 42
Figure 19.20d
Arterie pada Otak

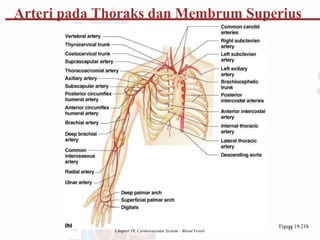

46. Chapter 19, Cardiovascular System - Blood Vessel
Figu4
re
3 19.21b
Arteri pada Thoraks dan Membrum Superius
