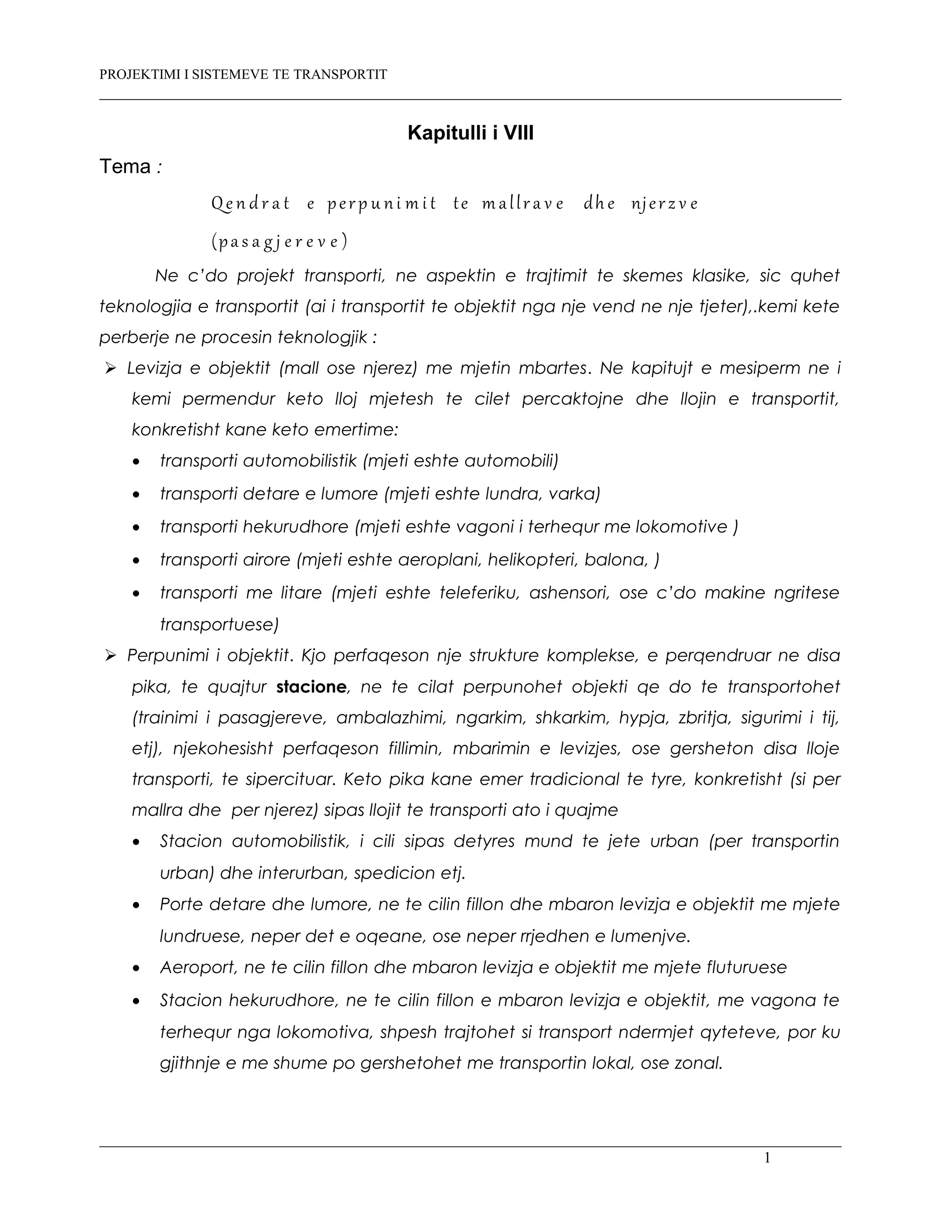

1. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT
Kapitulli i VIII
Tema :
Qe n d r a t e perp u ni m i t te m allr a v e dh e njerz v e
(pa s a g j e r e v e )
Ne c’do projekt transporti, ne aspektin e trajtimit te skemes klasike, sic quhet
teknologjia e transportit (ai i transportit te objektit nga nje vend ne nje tjeter),.kemi kete
perberje ne procesin teknologjik :
Levizja e objektit (mall ose njerez) me mjetin mbartes. Ne kapitujt e mesiperm ne i
kemi permendur keto lloj mjetesh te cilet percaktojne dhe llojin e transportit,
konkretisht kane keto emertime:
• transporti automobilistik (mjeti eshte automobili)
• transporti detare e lumore (mjeti eshte lundra, varka)
• transporti hekurudhore (mjeti eshte vagoni i terhequr me lokomotive )
• transporti airore (mjeti eshte aeroplani, helikopteri, balona, )
• transporti me litare (mjeti eshte teleferiku, ashensori, ose c’do makine ngritese
transportuese)
Perpunimi i objektit. Kjo perfaqeson nje strukture komplekse, e perqendruar ne disa
pika, te quajtur stacione, ne te cilat perpunohet objekti qe do te transportohet
(trainimi i pasagjereve, ambalazhimi, ngarkim, shkarkim, hypja, zbritja, sigurimi i tij,
etj), njekohesisht perfaqeson fillimin, mbarimin e levizjes, ose gersheton disa lloje
transporti, te sipercituar. Keto pika kane emer tradicional te tyre, konkretisht (si per
mallra dhe per njerez) sipas llojit te transporti ato i quajme
• Stacion automobilistik, i cili sipas detyres mund te jete urban (per transportin
urban) dhe interurban, spedicion etj.
• Porte detare dhe lumore, ne te cilin fillon dhe mbaron levizja e objektit me mjete
lundruese, neper det e oqeane, ose neper rrjedhen e lumenjve.
• Aeroport, ne te cilin fillon dhe mbaron levizja e objektit me mjete fluturuese
• Stacion hekurudhore, ne te cilin fillon e mbaron levizja e objektit, me vagona te
terhequr nga lokomotiva, shpesh trajtohet si transport ndermjet qyteteve, por ku
gjithnje e me shume po gershetohet me transportin lokal, ose zonal.
1
2. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

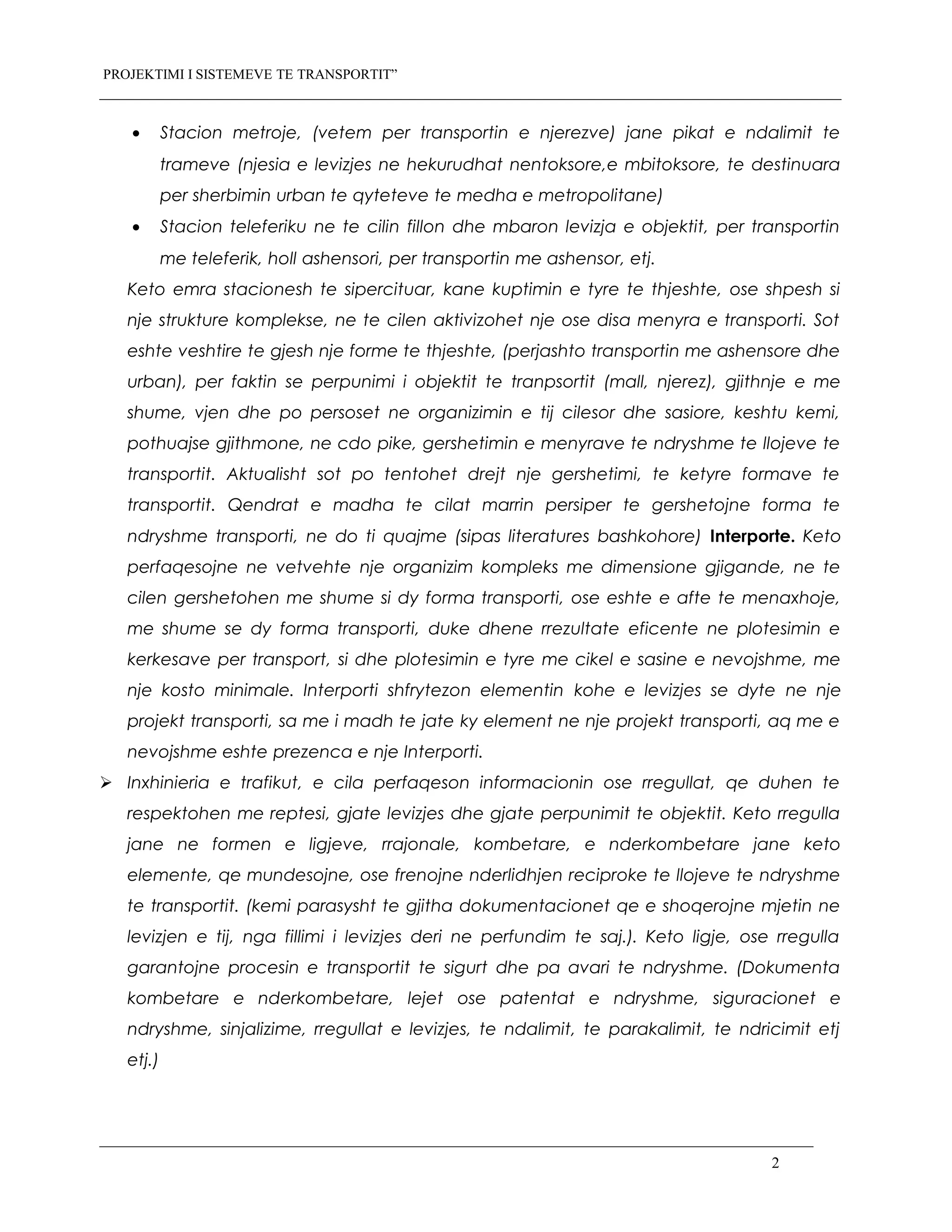

• Stacion metroje, (vetem per transportin e njerezve) jane pikat e ndalimit te
trameve (njesia e levizjes ne hekurudhat nentoksore,e mbitoksore, te destinuara
per sherbimin urban te qyteteve te medha e metropolitane)
• Stacion teleferiku ne te cilin fillon dhe mbaron levizja e objektit, per transportin
me teleferik, holl ashensori, per transportin me ashensor, etj.
Keto emra stacionesh te sipercituar, kane kuptimin e tyre te thjeshte, ose shpesh si
nje strukture komplekse, ne te cilen aktivizohet nje ose disa menyra e transporti. Sot
eshte veshtire te gjesh nje forme te thjeshte, (perjashto transportin me ashensore dhe
urban), per faktin se perpunimi i objektit te tranpsortit (mall, njerez), gjithnje e me
shume, vjen dhe po persoset ne organizimin e tij cilesor dhe sasiore, keshtu kemi,
pothuajse gjithmone, ne cdo pike, gershetimin e menyrave te ndryshme te llojeve te
transportit. Aktualisht sot po tentohet drejt nje gershetimi, te ketyre formave te
transportit. Qendrat e madha te cilat marrin persiper te gershetojne forma te
ndryshme transporti, ne do ti quajme (sipas literatures bashkohore) Interporte. Keto
perfaqesojne ne vetvehte nje organizim kompleks me dimensione gjigande, ne te
cilen gershetohen me shume si dy forma transporti, ose eshte e afte te menaxhoje,
me shume se dy forma transporti, duke dhene rrezultate eficente ne plotesimin e
kerkesave per transport, si dhe plotesimin e tyre me cikel e sasine e nevojshme, me
nje kosto minimale. Interporti shfrytezon elementin kohe e levizjes se dyte ne nje
projekt transporti, sa me i madh te jate ky element ne nje projekt transporti, aq me e
nevojshme eshte prezenca e nje Interporti.
Inxhinieria e trafikut, e cila perfaqeson informacionin ose rregullat, qe duhen te
respektohen me reptesi, gjate levizjes dhe gjate perpunimit te objektit. Keto rregulla
jane ne formen e ligjeve, rrajonale, kombetare, e nderkombetare jane keto
elemente, qe mundesojne, ose frenojne nderlidhjen reciproke te llojeve te ndryshme
te transportit. (kemi parasysht te gjitha dokumentacionet qe e shoqerojne mjetin ne
levizjen e tij, nga fillimi i levizjes deri ne perfundim te saj.). Keto ligje, ose rregulla
garantojne procesin e transportit te sigurt dhe pa avari te ndryshme. (Dokumenta
kombetare e nderkombetare, lejet ose patentat e ndryshme, siguracionet e
ndryshme, sinjalizime, rregullat e levizjes, te ndalimit, te parakalimit, te ndricimit etj
etj.)
2
3. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

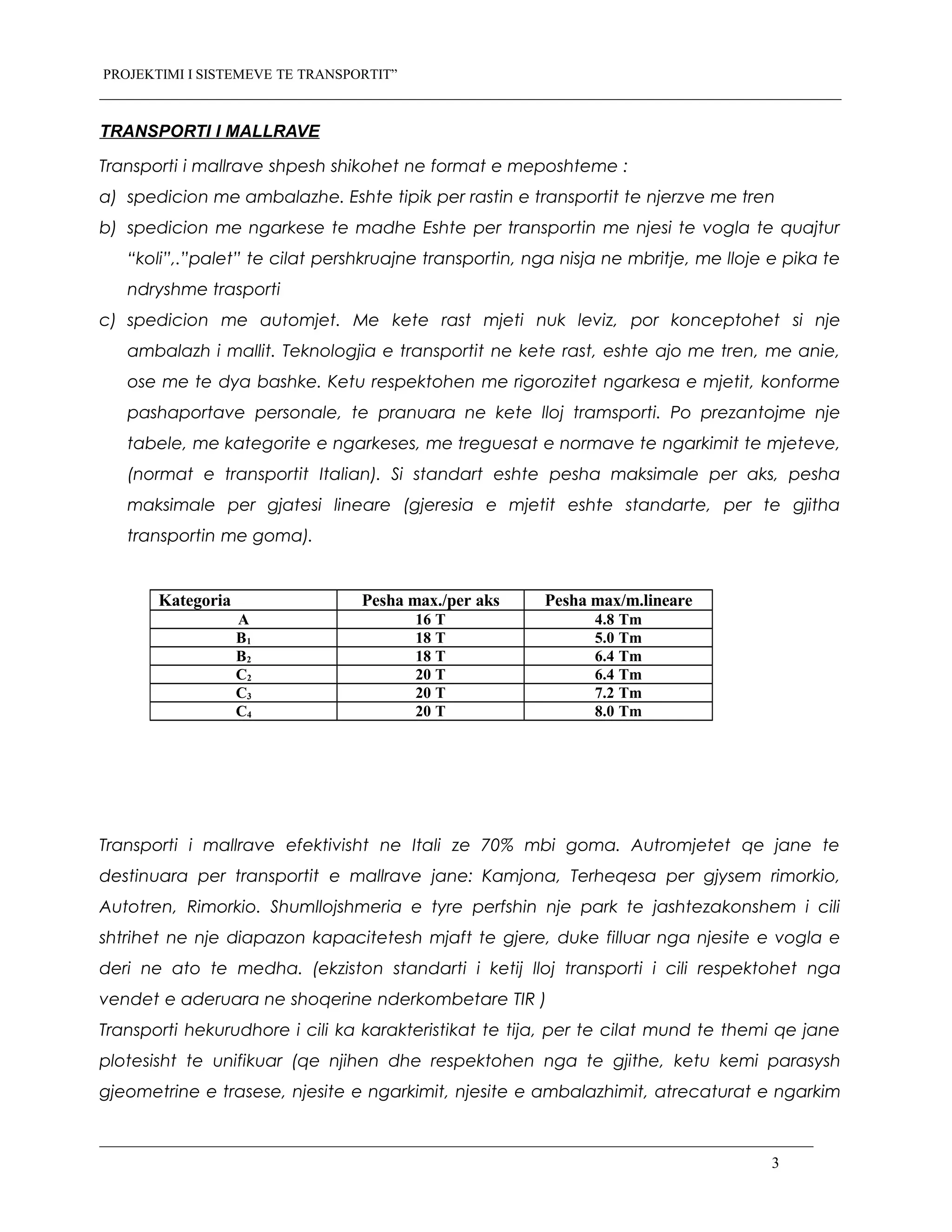

TRANSPORTI I MALLRAVE
Transporti i mallrave shpesh shikohet ne format e meposhteme :
a) spedicion me ambalazhe. Eshte tipik per rastin e transportit te njerzve me tren
b) spedicion me ngarkese te madhe Eshte per transportin me njesi te vogla te quajtur
“koli”,.”palet” te cilat pershkruajne transportin, nga nisja ne mbritje, me lloje e pika te
ndryshme trasporti
c) spedicion me automjet. Me kete rast mjeti nuk leviz, por konceptohet si nje
ambalazh i mallit. Teknologjia e transportit ne kete rast, eshte ajo me tren, me anie,
ose me te dya bashke. Ketu respektohen me rigorozitet ngarkesa e mjetit, konforme
pashaportave personale, te pranuara ne kete lloj tramsporti. Po prezantojme nje
tabele, me kategorite e ngarkeses, me treguesat e normave te ngarkimit te mjeteve,
(normat e transportit Italian). Si standart eshte pesha maksimale per aks, pesha
maksimale per gjatesi lineare (gjeresia e mjetit eshte standarte, per te gjitha
transportin me goma).
Transporti i mallrave efektivisht ne Itali ze 70% mbi goma. Autromjetet qe jane te
destinuara per transportit e mallrave jane: Kamjona, Terheqesa per gjysem rimorkio,
Autotren, Rimorkio. Shumllojshmeria e tyre perfshin nje park te jashtezakonshem i cili
shtrihet ne nje diapazon kapacitetesh mjaft te gjere, duke filluar nga njesite e vogla e
deri ne ato te medha. (ekziston standarti i ketij lloj transporti i cili respektohet nga
vendet e aderuara ne shoqerine nderkombetare TIR )
Transporti hekurudhore i cili ka karakteristikat te tija, per te cilat mund te themi qe jane
plotesisht te unifikuar (qe njihen dhe respektohen nga te gjithe, ketu kemi parasysh
gjeometrine e trasese, njesite e ngarkimit, njesite e ambalazhimit, atrecaturat e ngarkim
3
Kategoria Pesha max./per aks Pesha max/m.lineare
A 16 T 4.8 Tm
B1 18 T 5.0 Tm
B2 18 T 6.4 Tm
C2 20 T 6.4 Tm
C3 20 T 7.2 Tm
C4 20 T 8.0 Tm
4. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

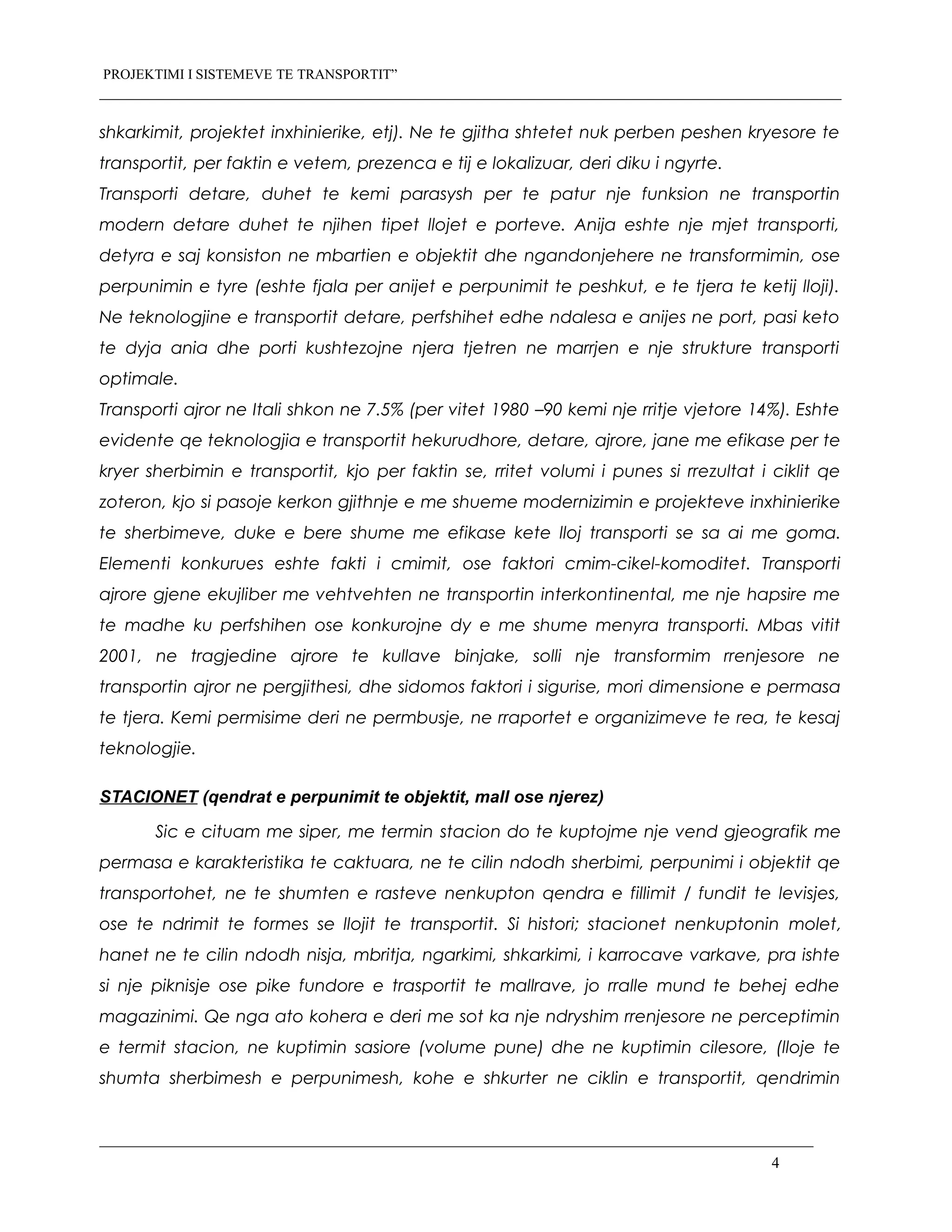

shkarkimit, projektet inxhinierike, etj). Ne te gjitha shtetet nuk perben peshen kryesore te
transportit, per faktin e vetem, prezenca e tij e lokalizuar, deri diku i ngyrte.
Transporti detare, duhet te kemi parasysh per te patur nje funksion ne transportin
modern detare duhet te njihen tipet llojet e porteve. Anija eshte nje mjet transporti,
detyra e saj konsiston ne mbartien e objektit dhe ngandonjehere ne transformimin, ose
perpunimin e tyre (eshte fjala per anijet e perpunimit te peshkut, e te tjera te ketij lloji).
Ne teknologjine e transportit detare, perfshihet edhe ndalesa e anijes ne port, pasi keto
te dyja ania dhe porti kushtezojne njera tjetren ne marrjen e nje strukture transporti
optimale.
Transporti ajror ne Itali shkon ne 7.5% (per vitet 1980 –90 kemi nje rritje vjetore 14%). Eshte
evidente qe teknologjia e transportit hekurudhore, detare, ajrore, jane me efikase per te
kryer sherbimin e transportit, kjo per faktin se, rritet volumi i punes si rrezultat i ciklit qe
zoteron, kjo si pasoje kerkon gjithnje e me shueme modernizimin e projekteve inxhinierike
te sherbimeve, duke e bere shume me efikase kete lloj transporti se sa ai me goma.
Elementi konkurues eshte fakti i cmimit, ose faktori cmim-cikel-komoditet. Transporti
ajrore gjene ekujliber me vehtvehten ne transportin interkontinental, me nje hapsire me
te madhe ku perfshihen ose konkurojne dy e me shume menyra transporti. Mbas vitit
2001, ne tragjedine ajrore te kullave binjake, solli nje transformim rrenjesore ne
transportin ajror ne pergjithesi, dhe sidomos faktori i sigurise, mori dimensione e permasa
te tjera. Kemi permisime deri ne permbusje, ne rraportet e organizimeve te rea, te kesaj
teknologjie.
STACIONET (qendrat e perpunimit te objektit, mall ose njerez)
Sic e cituam me siper, me termin stacion do te kuptojme nje vend gjeografik me
permasa e karakteristika te caktuara, ne te cilin ndodh sherbimi, perpunimi i objektit qe
transportohet, ne te shumten e rasteve nenkupton qendra e fillimit / fundit te levisjes,
ose te ndrimit te formes se llojit te transportit. Si histori; stacionet nenkuptonin molet,
hanet ne te cilin ndodh nisja, mbritja, ngarkimi, shkarkimi, i karrocave varkave, pra ishte
si nje piknisje ose pike fundore e trasportit te mallrave, jo rralle mund te behej edhe
magazinimi. Qe nga ato kohera e deri me sot ka nje ndryshim rrenjesore ne perceptimin
e termit stacion, ne kuptimin sasiore (volume pune) dhe ne kuptimin cilesore, (lloje te
shumta sherbimesh e perpunimesh, kohe e shkurter ne ciklin e transportit, qendrimin
4
5. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

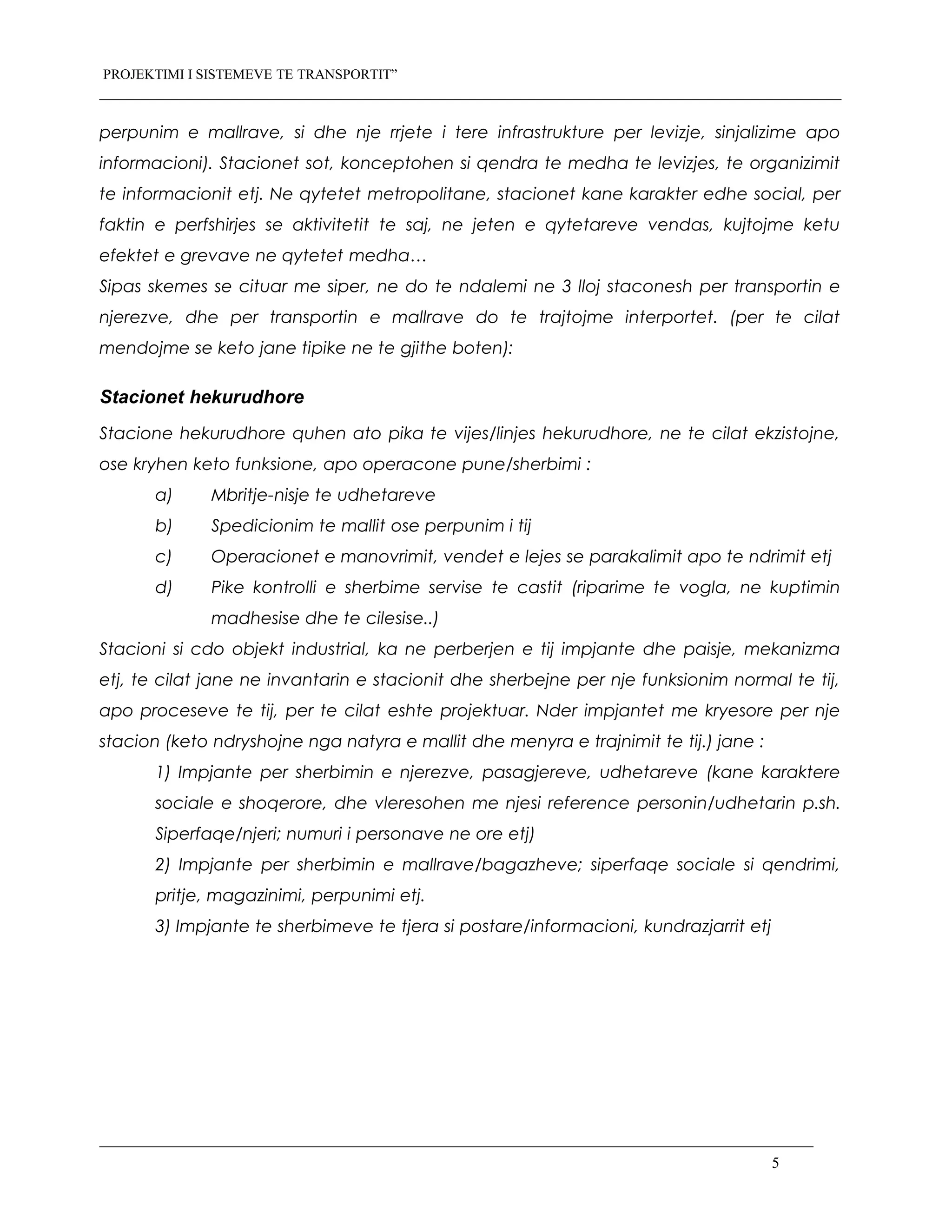

perpunim e mallrave, si dhe nje rrjete i tere infrastrukture per levizje, sinjalizime apo
informacioni). Stacionet sot, konceptohen si qendra te medha te levizjes, te organizimit
te informacionit etj. Ne qytetet metropolitane, stacionet kane karakter edhe social, per
faktin e perfshirjes se aktivitetit te saj, ne jeten e qytetareve vendas, kujtojme ketu
efektet e grevave ne qytetet medha…
Sipas skemes se cituar me siper, ne do te ndalemi ne 3 lloj staconesh per transportin e
njerezve, dhe per transportin e mallrave do te trajtojme interportet. (per te cilat
mendojme se keto jane tipike ne te gjithe boten):
Stacionet hekurudhore
Stacione hekurudhore quhen ato pika te vijes/linjes hekurudhore, ne te cilat ekzistojne,
ose kryhen keto funksione, apo operacone pune/sherbimi :
a) Mbritje-nisje te udhetareve
b) Spedicionim te mallit ose perpunim i tij
c) Operacionet e manovrimit, vendet e lejes se parakalimit apo te ndrimit etj
d) Pike kontrolli e sherbime servise te castit (riparime te vogla, ne kuptimin
madhesise dhe te cilesise..)
Stacioni si cdo objekt industrial, ka ne perberjen e tij impjante dhe paisje, mekanizma
etj, te cilat jane ne invantarin e stacionit dhe sherbejne per nje funksionim normal te tij,
apo proceseve te tij, per te cilat eshte projektuar. Nder impjantet me kryesore per nje
stacion (keto ndryshojne nga natyra e mallit dhe menyra e trajnimit te tij.) jane :
1) Impjante per sherbimin e njerezve, pasagjereve, udhetareve (kane karaktere
sociale e shoqerore, dhe vleresohen me njesi reference personin/udhetarin p.sh.
Siperfaqe/njeri; numuri i personave ne ore etj)
2) Impjante per sherbimin e mallrave/bagazheve; siperfaqe sociale si qendrimi,
pritje, magazinimi, perpunimi etj.
3) Impjante te sherbimeve te tjera si postare/informacioni, kundrazjarrit etj
5
7. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

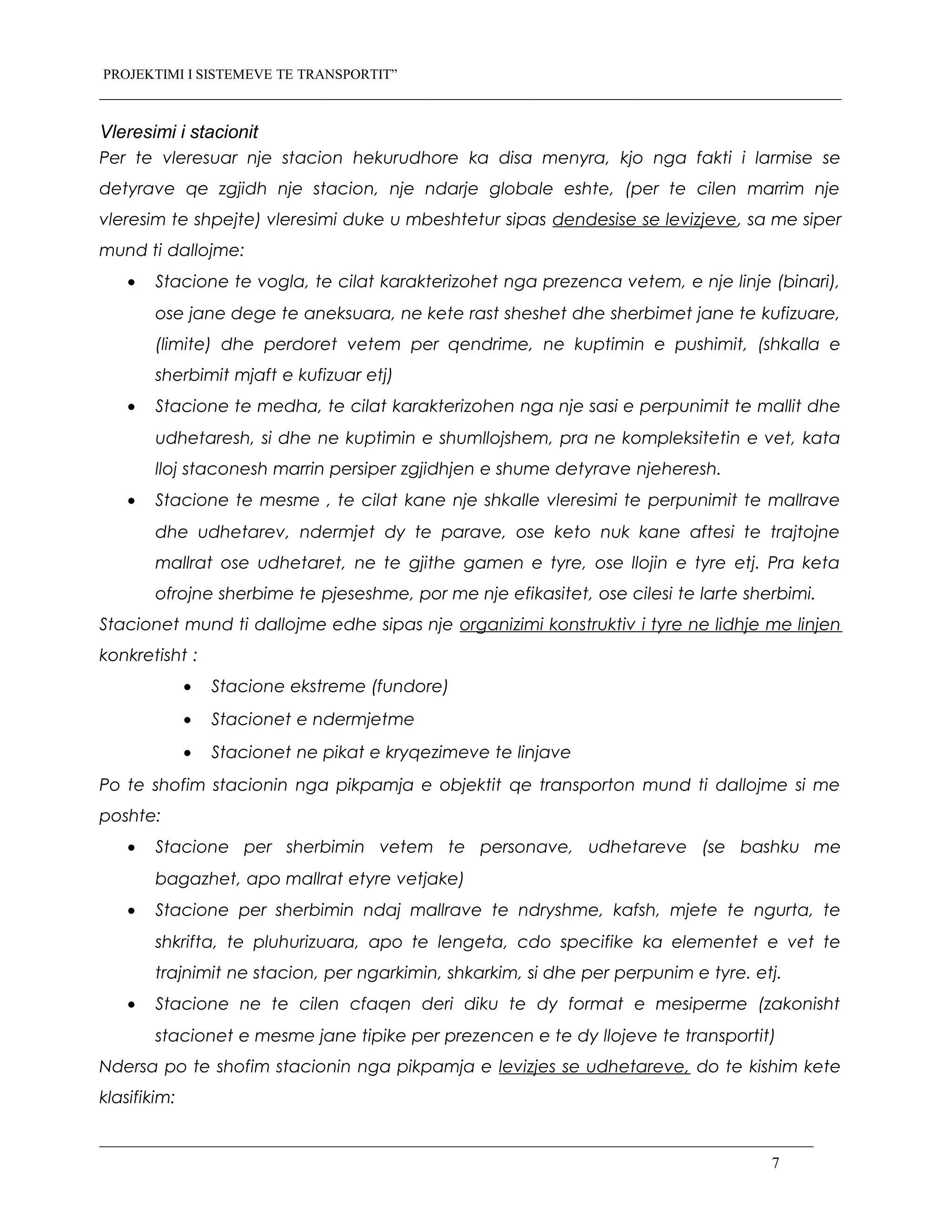

Vleresimi i stacionit
Per te vleresuar nje stacion hekurudhore ka disa menyra, kjo nga fakti i larmise se
detyrave qe zgjidh nje stacion, nje ndarje globale eshte, (per te cilen marrim nje
vleresim te shpejte) vleresimi duke u mbeshtetur sipas dendesise se levizjeve, sa me siper
mund ti dallojme:
• Stacione te vogla, te cilat karakterizohet nga prezenca vetem, e nje linje (binari),
ose jane dege te aneksuara, ne kete rast sheshet dhe sherbimet jane te kufizuare,
(limite) dhe perdoret vetem per qendrime, ne kuptimin e pushimit, (shkalla e
sherbimit mjaft e kufizuar etj)
• Stacione te medha, te cilat karakterizohen nga nje sasi e perpunimit te mallit dhe
udhetaresh, si dhe ne kuptimin e shumllojshem, pra ne kompleksitetin e vet, kata
lloj staconesh marrin persiper zgjidhjen e shume detyrave njeheresh.
• Stacione te mesme , te cilat kane nje shkalle vleresimi te perpunimit te mallrave
dhe udhetarev, ndermjet dy te parave, ose keto nuk kane aftesi te trajtojne
mallrat ose udhetaret, ne te gjithe gamen e tyre, ose llojin e tyre etj. Pra keta
ofrojne sherbime te pjeseshme, por me nje efikasitet, ose cilesi te larte sherbimi.
Stacionet mund ti dallojme edhe sipas nje organizimi konstruktiv i tyre ne lidhje me linjen
konkretisht :
• Stacione ekstreme (fundore)
• Stacionet e ndermjetme
• Stacionet ne pikat e kryqezimeve te linjave
Po te shofim stacionin nga pikpamja e objektit qe transporton mund ti dallojme si me
poshte:
• Stacione per sherbimin vetem te personave, udhetareve (se bashku me
bagazhet, apo mallrat etyre vetjake)
• Stacione per sherbimin ndaj mallrave te ndryshme, kafsh, mjete te ngurta, te
shkrifta, te pluhurizuara, apo te lengeta, cdo specifike ka elementet e vet te
trajnimit ne stacion, per ngarkimin, shkarkim, si dhe per perpunim e tyre. etj.
• Stacione ne te cilen cfaqen deri diku te dy format e mesiperme (zakonisht
stacionet e mesme jane tipike per prezencen e te dy llojeve te transportit)
Ndersa po te shofim stacionin nga pikpamja e levizjes se udhetareve, do te kishim kete
klasifikim:
7
8. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

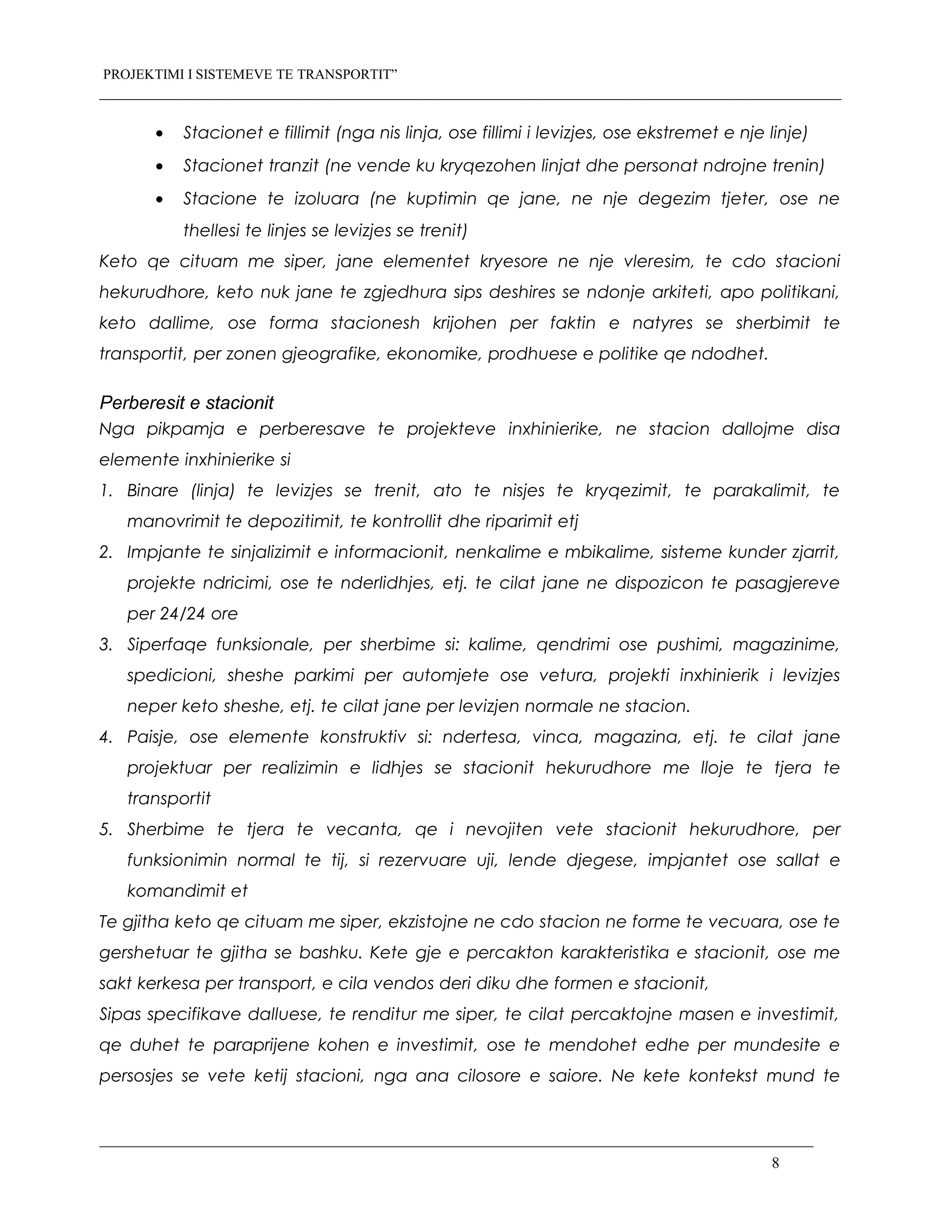

• Stacionet e fillimit (nga nis linja, ose fillimi i levizjes, ose ekstremet e nje linje)
• Stacionet tranzit (ne vende ku kryqezohen linjat dhe personat ndrojne trenin)
• Stacione te izoluara (ne kuptimin qe jane, ne nje degezim tjeter, ose ne
thellesi te linjes se levizjes se trenit)
Keto qe cituam me siper, jane elementet kryesore ne nje vleresim, te cdo stacioni
hekurudhore, keto nuk jane te zgjedhura sips deshires se ndonje arkiteti, apo politikani,
keto dallime, ose forma stacionesh krijohen per faktin e natyres se sherbimit te
transportit, per zonen gjeografike, ekonomike, prodhuese e politike qe ndodhet.
Perberesit e stacionit
Nga pikpamja e perberesave te projekteve inxhinierike, ne stacion dallojme disa
elemente inxhinierike si
1. Binare (linja) te levizjes se trenit, ato te nisjes te kryqezimit, te parakalimit, te
manovrimit te depozitimit, te kontrollit dhe riparimit etj
2. Impjante te sinjalizimit e informacionit, nenkalime e mbikalime, sisteme kunder zjarrit,
projekte ndricimi, ose te nderlidhjes, etj. te cilat jane ne dispozicon te pasagjereve
per 24/24 ore
3. Siperfaqe funksionale, per sherbime si: kalime, qendrimi ose pushimi, magazinime,
spedicioni, sheshe parkimi per automjete ose vetura, projekti inxhinierik i levizjes
neper keto sheshe, etj. te cilat jane per levizjen normale ne stacion.
4. Paisje, ose elemente konstruktiv si: ndertesa, vinca, magazina, etj. te cilat jane
projektuar per realizimin e lidhjes se stacionit hekurudhore me lloje te tjera te
transportit
5. Sherbime te tjera te vecanta, qe i nevojiten vete stacionit hekurudhore, per
funksionimin normal te tij, si rezervuare uji, lende djegese, impjantet ose sallat e
komandimit et
Te gjitha keto qe cituam me siper, ekzistojne ne cdo stacion ne forme te vecuara, ose te
gershetuar te gjitha se bashku. Kete gje e percakton karakteristika e stacionit, ose me
sakt kerkesa per transport, e cila vendos deri diku dhe formen e stacionit,
Sipas specifikave dalluese, te renditur me siper, te cilat percaktojne masen e investimit,
qe duhet te paraprijene kohen e investimit, ose te mendohet edhe per mundesite e
persosjes se vete ketij stacioni, nga ana cilosore e saiore. Ne kete kontekst mund te
8
9. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

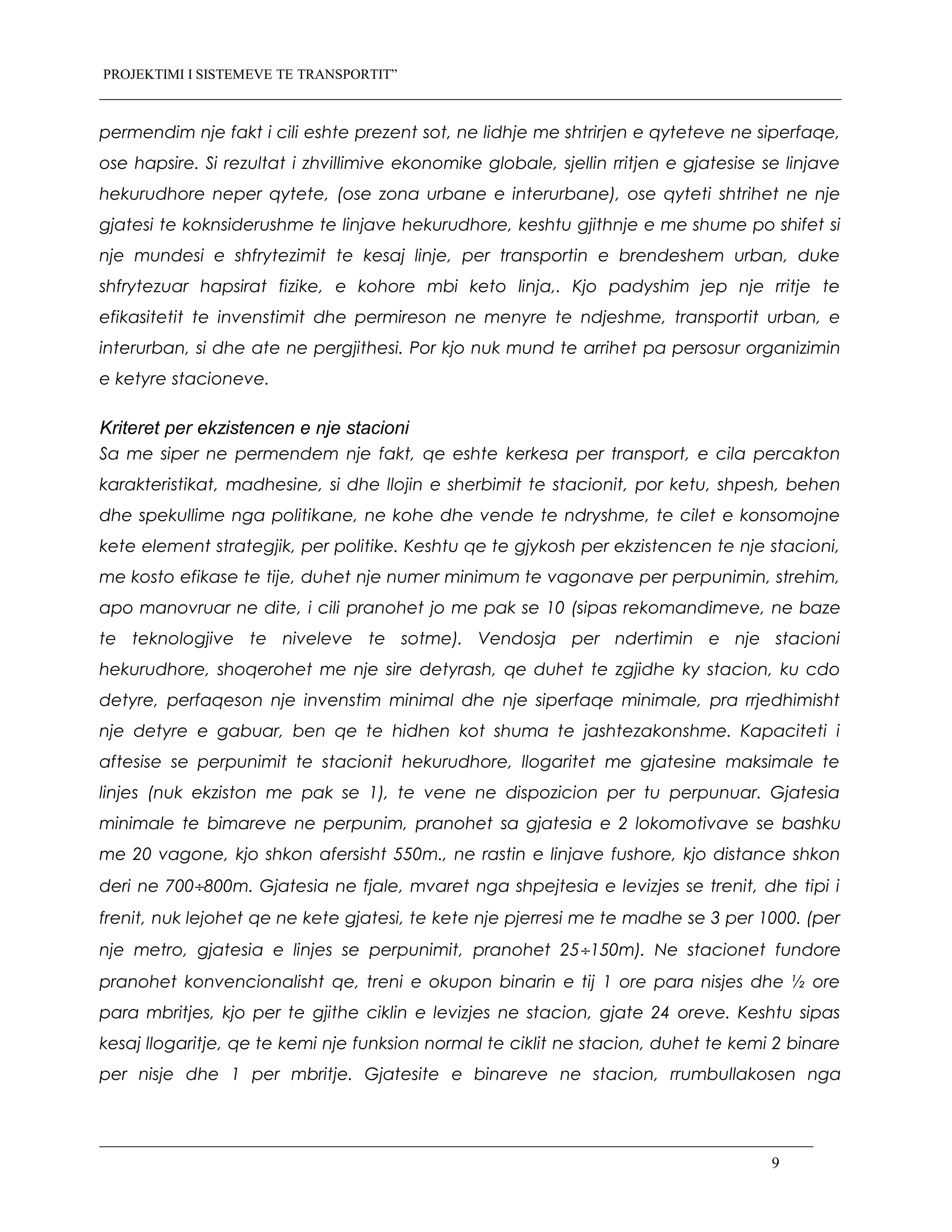

permendim nje fakt i cili eshte prezent sot, ne lidhje me shtrirjen e qyteteve ne siperfaqe,
ose hapsire. Si rezultat i zhvillimive ekonomike globale, sjellin rritjen e gjatesise se linjave
hekurudhore neper qytete, (ose zona urbane e interurbane), ose qyteti shtrihet ne nje
gjatesi te koknsiderushme te linjave hekurudhore, keshtu gjithnje e me shume po shifet si
nje mundesi e shfrytezimit te kesaj linje, per transportin e brendeshem urban, duke
shfrytezuar hapsirat fizike, e kohore mbi keto linja,. Kjo padyshim jep nje rritje te
efikasitetit te invenstimit dhe permireson ne menyre te ndjeshme, transportit urban, e
interurban, si dhe ate ne pergjithesi. Por kjo nuk mund te arrihet pa persosur organizimin
e ketyre stacioneve.
Kriteret per ekzistencen e nje stacioni
Sa me siper ne permendem nje fakt, qe eshte kerkesa per transport, e cila percakton
karakteristikat, madhesine, si dhe llojin e sherbimit te stacionit, por ketu, shpesh, behen
dhe spekullime nga politikane, ne kohe dhe vende te ndryshme, te cilet e konsomojne
kete element strategjik, per politike. Keshtu qe te gjykosh per ekzistencen te nje stacioni,
me kosto efikase te tije, duhet nje numer minimum te vagonave per perpunimin, strehim,
apo manovruar ne dite, i cili pranohet jo me pak se 10 (sipas rekomandimeve, ne baze
te teknologjive te niveleve te sotme). Vendosja per ndertimin e nje stacioni
hekurudhore, shoqerohet me nje sire detyrash, qe duhet te zgjidhe ky stacion, ku cdo
detyre, perfaqeson nje invenstim minimal dhe nje siperfaqe minimale, pra rrjedhimisht
nje detyre e gabuar, ben qe te hidhen kot shuma te jashtezakonshme. Kapaciteti i
aftesise se perpunimit te stacionit hekurudhore, llogaritet me gjatesine maksimale te
linjes (nuk ekziston me pak se 1), te vene ne dispozicion per tu perpunuar. Gjatesia
minimale te bimareve ne perpunim, pranohet sa gjatesia e 2 lokomotivave se bashku
me 20 vagone, kjo shkon afersisht 550m., ne rastin e linjave fushore, kjo distance shkon
deri ne 700÷800m. Gjatesia ne fjale, mvaret nga shpejtesia e levizjes se trenit, dhe tipi i
frenit, nuk lejohet qe ne kete gjatesi, te kete nje pjerresi me te madhe se 3 per 1000. (per
nje metro, gjatesia e linjes se perpunimit, pranohet 25÷150m). Ne stacionet fundore
pranohet konvencionalisht qe, treni e okupon binarin e tij 1 ore para nisjes dhe ½ ore
para mbritjes, kjo per te gjithe ciklin e levizjes ne stacion, gjate 24 oreve. Keshtu sipas
kesaj llogaritje, qe te kemi nje funksion normal te ciklit ne stacion, duhet te kemi 2 binare
per nisje dhe 1 per mbritje. Gjatesite e binareve ne stacion, rrumbullakosen nga
9

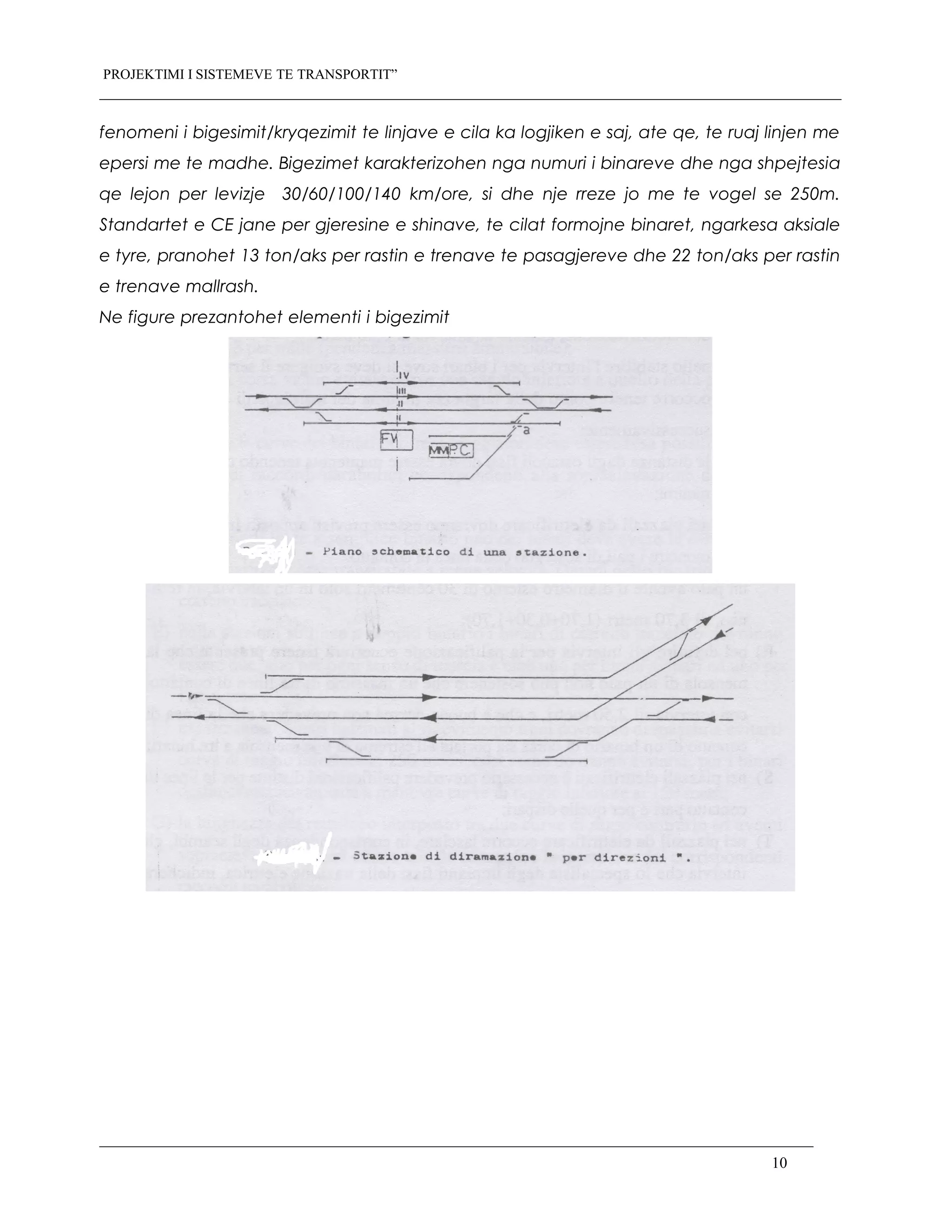

10. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”
fenomeni i bigesimit/kryqezimit te linjave e cila ka logjiken e saj, ate qe, te ruaj linjen me
epersi me te madhe. Bigezimet karakterizohen nga numuri i binareve dhe nga shpejtesia
qe lejon per levizje 30/60/100/140 km/ore, si dhe nje rreze jo me te vogel se 250m.
Standartet e CE jane per gjeresine e shinave, te cilat formojne binaret, ngarkesa aksiale
e tyre, pranohet 13 ton/aks per rastin e trenave te pasagjereve dhe 22 ton/aks per rastin
e trenave mallrash.
Ne figure prezantohet elementi i bigezimit
10
11. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

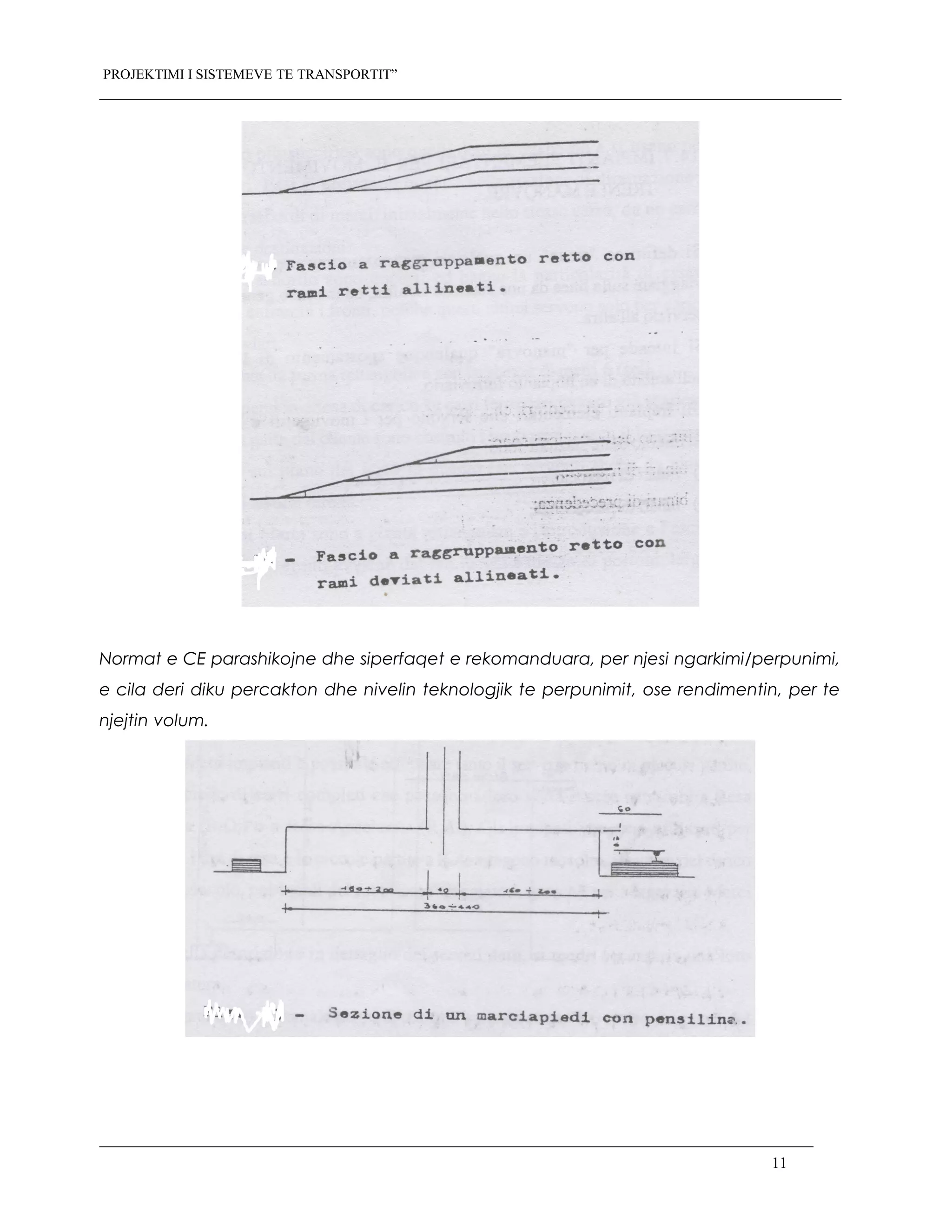

Normat e CE parashikojne dhe siperfaqet e rekomanduara, per njesi ngarkimi/perpunimi,
e cila deri diku percakton dhe nivelin teknologjik te perpunimit, ose rendimentin, per te
njejtin volum.
11
12. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

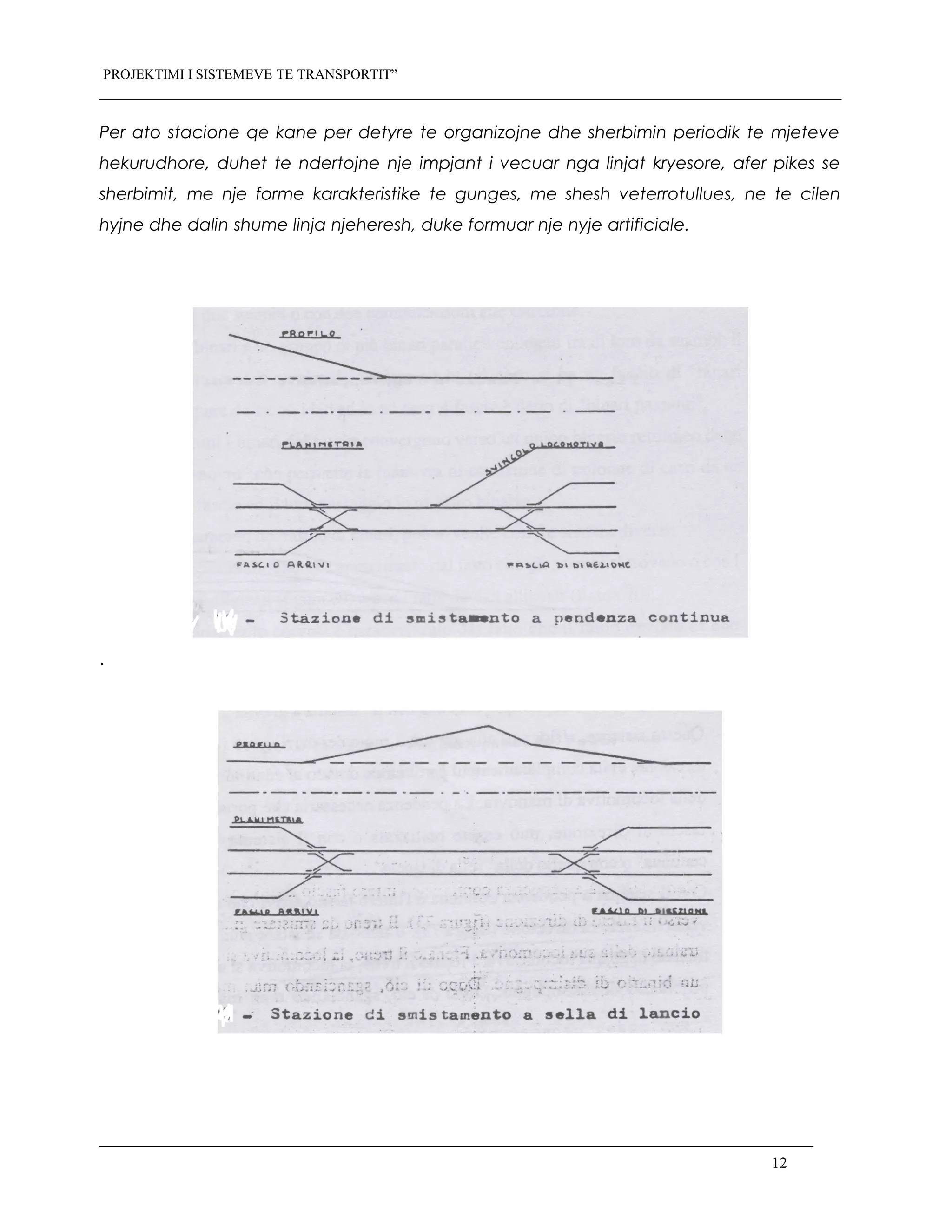

Per ato stacione qe kane per detyre te organizojne dhe sherbimin periodik te mjeteve
hekurudhore, duhet te ndertojne nje impjant i vecuar nga linjat kryesore, afer pikes se
sherbimit, me nje forme karakteristike te gunges, me shesh veterrotullues, ne te cilen
hyjne dhe dalin shume linja njeheresh, duke formuar nje nyje artificiale.
.
12
13. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

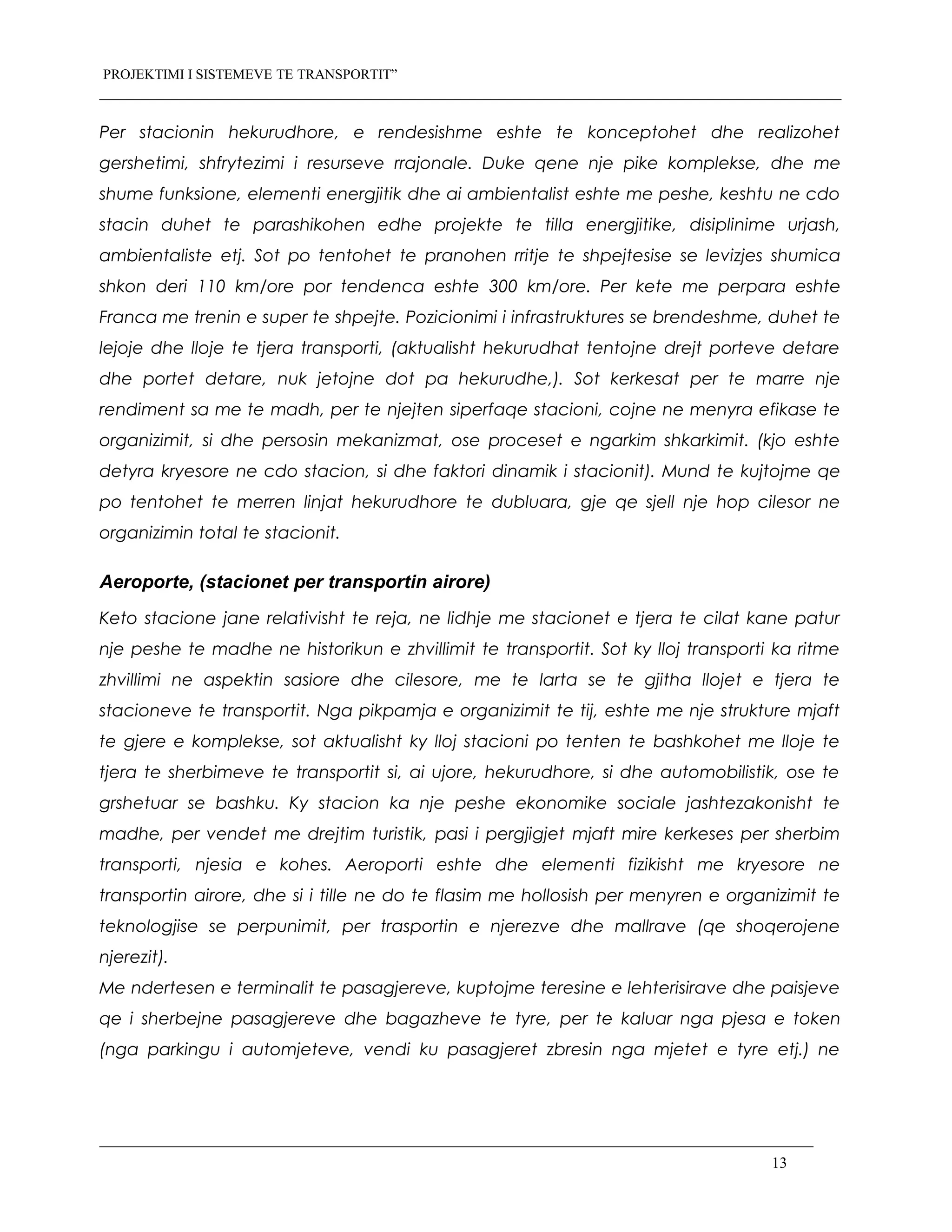

Per stacionin hekurudhore, e rendesishme eshte te konceptohet dhe realizohet
gershetimi, shfrytezimi i resurseve rrajonale. Duke qene nje pike komplekse, dhe me
shume funksione, elementi energjitik dhe ai ambientalist eshte me peshe, keshtu ne cdo
stacin duhet te parashikohen edhe projekte te tilla energjitike, disiplinime urjash,
ambientaliste etj. Sot po tentohet te pranohen rritje te shpejtesise se levizjes shumica
shkon deri 110 km/ore por tendenca eshte 300 km/ore. Per kete me perpara eshte
Franca me trenin e super te shpejte. Pozicionimi i infrastruktures se brendeshme, duhet te
lejoje dhe lloje te tjera transporti, (aktualisht hekurudhat tentojne drejt porteve detare
dhe portet detare, nuk jetojne dot pa hekurudhe,). Sot kerkesat per te marre nje
rendiment sa me te madh, per te njejten siperfaqe stacioni, cojne ne menyra efikase te
organizimit, si dhe persosin mekanizmat, ose proceset e ngarkim shkarkimit. (kjo eshte
detyra kryesore ne cdo stacion, si dhe faktori dinamik i stacionit). Mund te kujtojme qe
po tentohet te merren linjat hekurudhore te dubluara, gje qe sjell nje hop cilesor ne
organizimin total te stacionit.
Aeroporte, (stacionet per transportin airore)
Keto stacione jane relativisht te reja, ne lidhje me stacionet e tjera te cilat kane patur
nje peshe te madhe ne historikun e zhvillimit te transportit. Sot ky lloj transporti ka ritme
zhvillimi ne aspektin sasiore dhe cilesore, me te larta se te gjitha llojet e tjera te
stacioneve te transportit. Nga pikpamja e organizimit te tij, eshte me nje strukture mjaft
te gjere e komplekse, sot aktualisht ky lloj stacioni po tenten te bashkohet me lloje te
tjera te sherbimeve te transportit si, ai ujore, hekurudhore, si dhe automobilistik, ose te
grshetuar se bashku. Ky stacion ka nje peshe ekonomike sociale jashtezakonisht te
madhe, per vendet me drejtim turistik, pasi i pergjigjet mjaft mire kerkeses per sherbim
transporti, njesia e kohes. Aeroporti eshte dhe elementi fizikisht me kryesore ne
transportin airore, dhe si i tille ne do te flasim me hollosish per menyren e organizimit te
teknologjise se perpunimit, per trasportin e njerezve dhe mallrave (qe shoqerojene
njerezit).
Me ndertesen e terminalit te pasagjereve, kuptojme teresine e lehterisirave dhe paisjeve
qe i sherbejne pasagjereve dhe bagazheve te tyre, per te kaluar nga pjesa e token
(nga parkingu i automjeteve, vendi ku pasagjeret zbresin nga mjetet e tyre etj.) ne
13

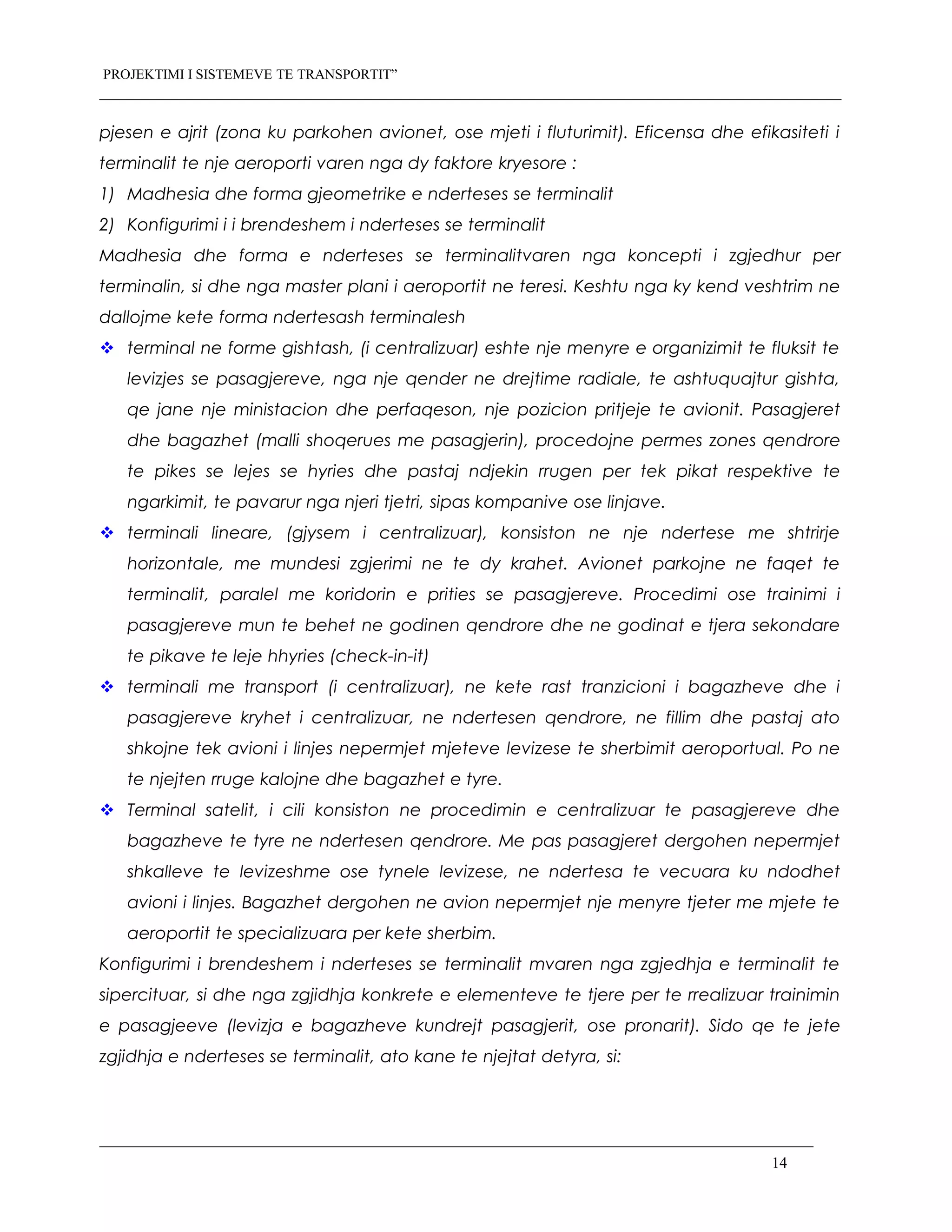

14. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”
pjesen e ajrit (zona ku parkohen avionet, ose mjeti i fluturimit). Eficensa dhe efikasiteti i
terminalit te nje aeroporti varen nga dy faktore kryesore :
1) Madhesia dhe forma gjeometrike e nderteses se terminalit
2) Konfigurimi i i brendeshem i nderteses se terminalit
Madhesia dhe forma e nderteses se terminalitvaren nga koncepti i zgjedhur per
terminalin, si dhe nga master plani i aeroportit ne teresi. Keshtu nga ky kend veshtrim ne
dallojme kete forma ndertesash terminalesh
terminal ne forme gishtash, (i centralizuar) eshte nje menyre e organizimit te fluksit te
levizjes se pasagjereve, nga nje qender ne drejtime radiale, te ashtuquajtur gishta,
qe jane nje ministacion dhe perfaqeson, nje pozicion pritjeje te avionit. Pasagjeret
dhe bagazhet (malli shoqerues me pasagjerin), procedojne permes zones qendrore
te pikes se lejes se hyries dhe pastaj ndjekin rrugen per tek pikat respektive te
ngarkimit, te pavarur nga njeri tjetri, sipas kompanive ose linjave.
terminali lineare, (gjysem i centralizuar), konsiston ne nje ndertese me shtrirje
horizontale, me mundesi zgjerimi ne te dy krahet. Avionet parkojne ne faqet te
terminalit, paralel me koridorin e prities se pasagjereve. Procedimi ose trainimi i
pasagjereve mun te behet ne godinen qendrore dhe ne godinat e tjera sekondare
te pikave te leje hhyries (check-in-it)
terminali me transport (i centralizuar), ne kete rast tranzicioni i bagazheve dhe i
pasagjereve kryhet i centralizuar, ne ndertesen qendrore, ne fillim dhe pastaj ato
shkojne tek avioni i linjes nepermjet mjeteve levizese te sherbimit aeroportual. Po ne
te njejten rruge kalojne dhe bagazhet e tyre.
Terminal satelit, i cili konsiston ne procedimin e centralizuar te pasagjereve dhe
bagazheve te tyre ne ndertesen qendrore. Me pas pasagjeret dergohen nepermjet
shkalleve te levizeshme ose tynele levizese, ne ndertesa te vecuara ku ndodhet
avioni i linjes. Bagazhet dergohen ne avion nepermjet nje menyre tjeter me mjete te
aeroportit te specializuara per kete sherbim.
Konfigurimi i brendeshem i nderteses se terminalit mvaren nga zgjedhja e terminalit te
sipercituar, si dhe nga zgjidhja konkrete e elementeve te tjere per te rrealizuar trainimin
e pasagjeeve (levizja e bagazheve kundrejt pasagjerit, ose pronarit). Sido qe te jete
zgjidhja e nderteses se terminalit, ato kane te njejtat detyra, si:
14
15. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

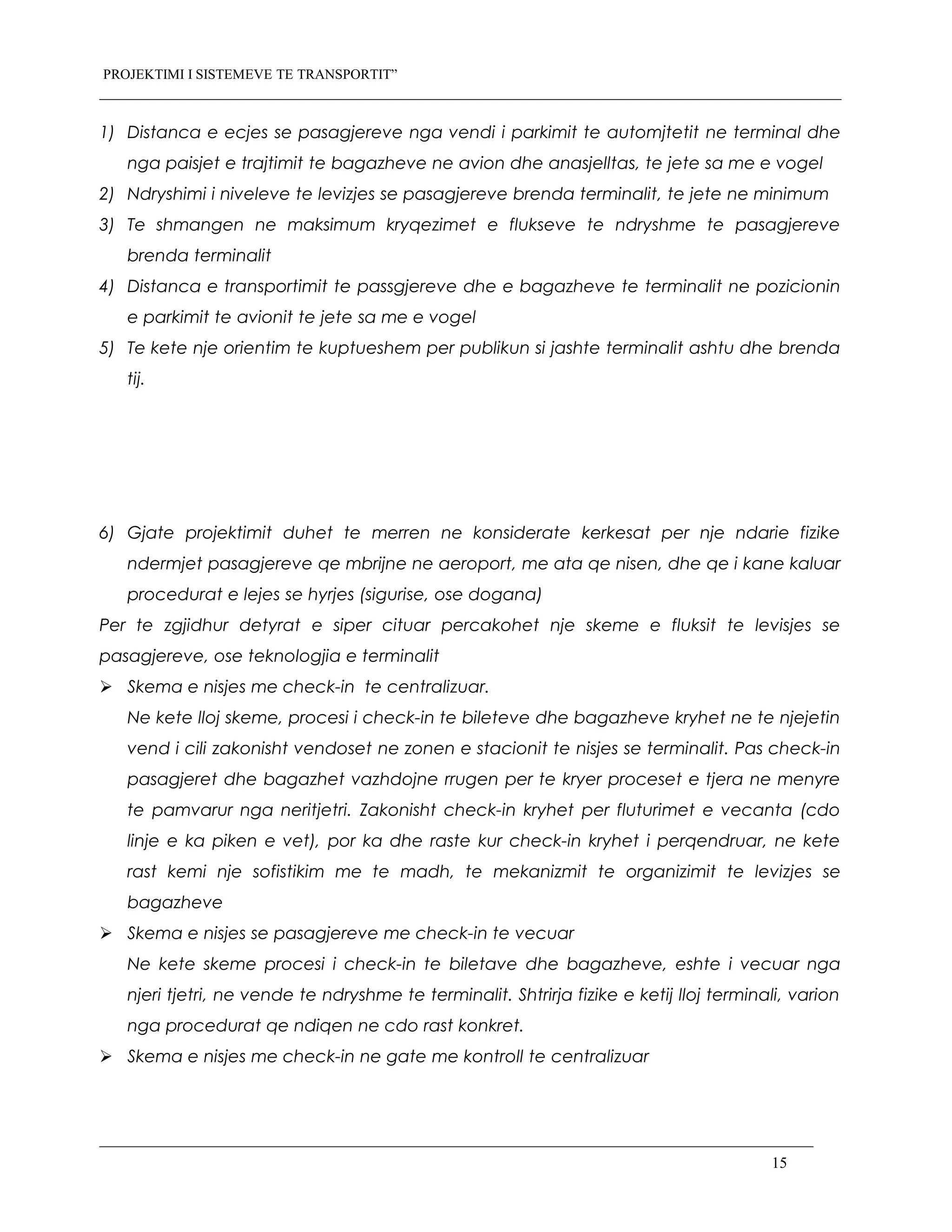

1) Distanca e ecjes se pasagjereve nga vendi i parkimit te automjtetit ne terminal dhe
nga paisjet e trajtimit te bagazheve ne avion dhe anasjelltas, te jete sa me e vogel
2) Ndryshimi i niveleve te levizjes se pasagjereve brenda terminalit, te jete ne minimum
3) Te shmangen ne maksimum kryqezimet e flukseve te ndryshme te pasagjereve
brenda terminalit
4) Distanca e transportimit te passgjereve dhe e bagazheve te terminalit ne pozicionin
e parkimit te avionit te jete sa me e vogel
5) Te kete nje orientim te kuptueshem per publikun si jashte terminalit ashtu dhe brenda
tij.
6) Gjate projektimit duhet te merren ne konsiderate kerkesat per nje ndarie fizike
ndermjet pasagjereve qe mbrijne ne aeroport, me ata qe nisen, dhe qe i kane kaluar
procedurat e lejes se hyrjes (sigurise, ose dogana)
Per te zgjidhur detyrat e siper cituar percakohet nje skeme e fluksit te levisjes se
pasagjereve, ose teknologjia e terminalit
Skema e nisjes me check-in te centralizuar.
Ne kete lloj skeme, procesi i check-in te bileteve dhe bagazheve kryhet ne te njejetin
vend i cili zakonisht vendoset ne zonen e stacionit te nisjes se terminalit. Pas check-in
pasagjeret dhe bagazhet vazhdojne rrugen per te kryer proceset e tjera ne menyre
te pamvarur nga neritjetri. Zakonisht check-in kryhet per fluturimet e vecanta (cdo
linje e ka piken e vet), por ka dhe raste kur check-in kryhet i perqendruar, ne kete
rast kemi nje sofistikim me te madh, te mekanizmit te organizimit te levizjes se
bagazheve
Skema e nisjes se pasagjereve me check-in te vecuar
Ne kete skeme procesi i check-in te biletave dhe bagazheve, eshte i vecuar nga
njeri tjetri, ne vende te ndryshme te terminalit. Shtrirja fizike e ketij lloj terminali, varion
nga procedurat qe ndiqen ne cdo rast konkret.
Skema e nisjes me check-in ne gate me kontroll te centralizuar
15

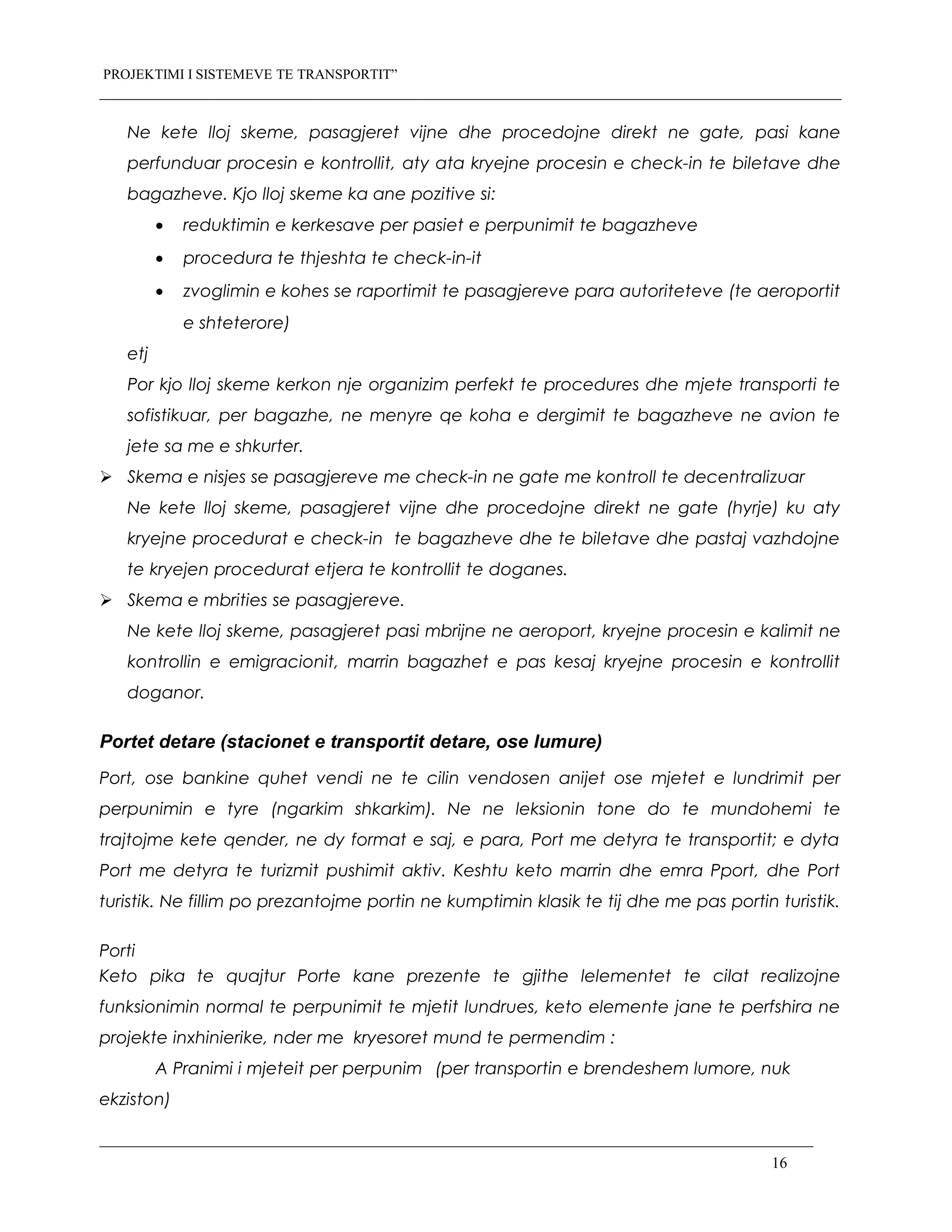

16. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”
Ne kete lloj skeme, pasagjeret vijne dhe procedojne direkt ne gate, pasi kane
perfunduar procesin e kontrollit, aty ata kryejne procesin e check-in te biletave dhe
bagazheve. Kjo lloj skeme ka ane pozitive si:
• reduktimin e kerkesave per pasiet e perpunimit te bagazheve
• procedura te thjeshta te check-in-it
• zvoglimin e kohes se raportimit te pasagjereve para autoriteteve (te aeroportit
e shteterore)
etj
Por kjo lloj skeme kerkon nje organizim perfekt te procedures dhe mjete transporti te
sofistikuar, per bagazhe, ne menyre qe koha e dergimit te bagazheve ne avion te
jete sa me e shkurter.
Skema e nisjes se pasagjereve me check-in ne gate me kontroll te decentralizuar
Ne kete lloj skeme, pasagjeret vijne dhe procedojne direkt ne gate (hyrje) ku aty
kryejne procedurat e check-in te bagazheve dhe te biletave dhe pastaj vazhdojne
te kryejen procedurat etjera te kontrollit te doganes.
Skema e mbrities se pasagjereve.
Ne kete lloj skeme, pasagjeret pasi mbrijne ne aeroport, kryejne procesin e kalimit ne
kontrollin e emigracionit, marrin bagazhet e pas kesaj kryejne procesin e kontrollit
doganor.
Portet detare (stacionet e transportit detare, ose lumure)
Port, ose bankine quhet vendi ne te cilin vendosen anijet ose mjetet e lundrimit per
perpunimin e tyre (ngarkim shkarkim). Ne ne leksionin tone do te mundohemi te
trajtojme kete qender, ne dy format e saj, e para, Port me detyra te transportit; e dyta
Port me detyra te turizmit pushimit aktiv. Keshtu keto marrin dhe emra Pport, dhe Port
turistik. Ne fillim po prezantojme portin ne kumptimin klasik te tij dhe me pas portin turistik.
Porti
Keto pika te quajtur Porte kane prezente te gjithe lelementet te cilat realizojne
funksionimin normal te perpunimit te mjetit lundrues, keto elemente jane te perfshira ne
projekte inxhinierike, nder me kryesoret mund te permendim :
A Pranimi i mjeteit per perpunim (per transportin e brendeshem lumore, nuk
ekziston)
16
17. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

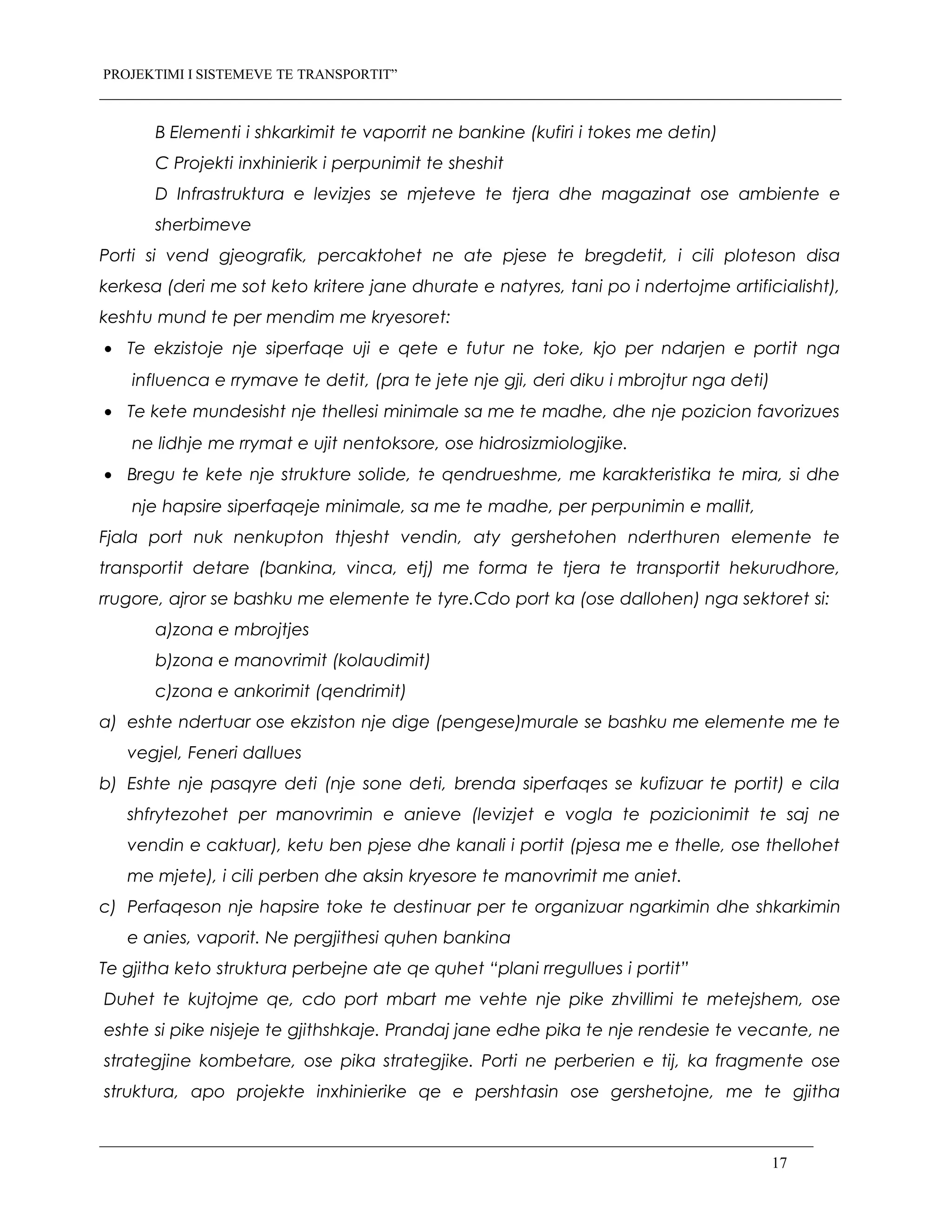

B Elementi i shkarkimit te vaporrit ne bankine (kufiri i tokes me detin)
C Projekti inxhinierik i perpunimit te sheshit
D Infrastruktura e levizjes se mjeteve te tjera dhe magazinat ose ambiente e
sherbimeve
Porti si vend gjeografik, percaktohet ne ate pjese te bregdetit, i cili ploteson disa
kerkesa (deri me sot keto kritere jane dhurate e natyres, tani po i ndertojme artificialisht),
keshtu mund te per mendim me kryesoret:
• Te ekzistoje nje siperfaqe uji e qete e futur ne toke, kjo per ndarjen e portit nga
influenca e rrymave te detit, (pra te jete nje gji, deri diku i mbrojtur nga deti)
• Te kete mundesisht nje thellesi minimale sa me te madhe, dhe nje pozicion favorizues
ne lidhje me rrymat e ujit nentoksore, ose hidrosizmiologjike.
• Bregu te kete nje strukture solide, te qendrueshme, me karakteristika te mira, si dhe
nje hapsire siperfaqeje minimale, sa me te madhe, per perpunimin e mallit,
Fjala port nuk nenkupton thjesht vendin, aty gershetohen nderthuren elemente te
transportit detare (bankina, vinca, etj) me forma te tjera te transportit hekurudhore,
rrugore, ajror se bashku me elemente te tyre.Cdo port ka (ose dallohen) nga sektoret si:
a)zona e mbrojtjes
b)zona e manovrimit (kolaudimit)
c)zona e ankorimit (qendrimit)
a) eshte ndertuar ose ekziston nje dige (pengese)murale se bashku me elemente me te
vegjel, Feneri dallues
b) Eshte nje pasqyre deti (nje sone deti, brenda siperfaqes se kufizuar te portit) e cila
shfrytezohet per manovrimin e anieve (levizjet e vogla te pozicionimit te saj ne
vendin e caktuar), ketu ben pjese dhe kanali i portit (pjesa me e thelle, ose thellohet
me mjete), i cili perben dhe aksin kryesore te manovrimit me aniet.
c) Perfaqeson nje hapsire toke te destinuar per te organizuar ngarkimin dhe shkarkimin
e anies, vaporit. Ne pergjithesi quhen bankina
Te gjitha keto struktura perbejne ate qe quhet “plani rregullues i portit”
Duhet te kujtojme qe, cdo port mbart me vehte nje pike zhvillimi te metejshem, ose
eshte si pike nisjeje te gjithshkaje. Prandaj jane edhe pika te nje rendesie te vecante, ne
strategjine kombetare, ose pika strategjike. Porti ne perberien e tij, ka fragmente ose
struktura, apo projekte inxhinierike qe e pershtasin ose gershetojne, me te gjitha
17
18. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

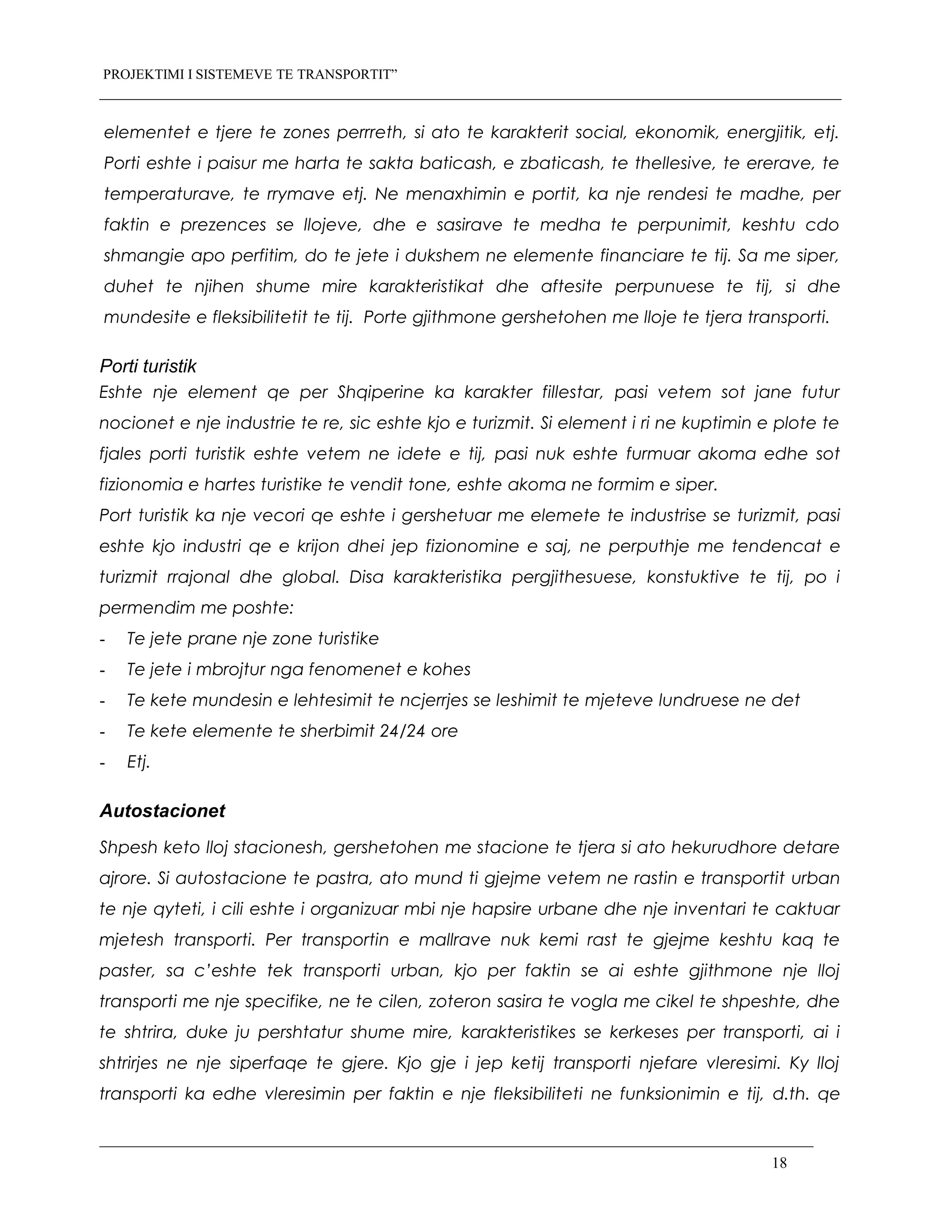

elementet e tjere te zones perrreth, si ato te karakterit social, ekonomik, energjitik, etj.
Porti eshte i paisur me harta te sakta baticash, e zbaticash, te thellesive, te ererave, te
temperaturave, te rrymave etj. Ne menaxhimin e portit, ka nje rendesi te madhe, per
faktin e prezences se llojeve, dhe e sasirave te medha te perpunimit, keshtu cdo
shmangie apo perfitim, do te jete i dukshem ne elemente financiare te tij. Sa me siper,
duhet te njihen shume mire karakteristikat dhe aftesite perpunuese te tij, si dhe
mundesite e fleksibilitetit te tij. Porte gjithmone gershetohen me lloje te tjera transporti.
Porti turistik
Eshte nje element qe per Shqiperine ka karakter fillestar, pasi vetem sot jane futur
nocionet e nje industrie te re, sic eshte kjo e turizmit. Si element i ri ne kuptimin e plote te
fjales porti turistik eshte vetem ne idete e tij, pasi nuk eshte furmuar akoma edhe sot
fizionomia e hartes turistike te vendit tone, eshte akoma ne formim e siper.
Port turistik ka nje vecori qe eshte i gershetuar me elemete te industrise se turizmit, pasi
eshte kjo industri qe e krijon dhei jep fizionomine e saj, ne perputhje me tendencat e
turizmit rrajonal dhe global. Disa karakteristika pergjithesuese, konstuktive te tij, po i
permendim me poshte:
- Te jete prane nje zone turistike
- Te jete i mbrojtur nga fenomenet e kohes
- Te kete mundesin e lehtesimit te ncjerrjes se leshimit te mjeteve lundruese ne det
- Te kete elemente te sherbimit 24/24 ore
- Etj.
Autostacionet
Shpesh keto lloj stacionesh, gershetohen me stacione te tjera si ato hekurudhore detare
ajrore. Si autostacione te pastra, ato mund ti gjejme vetem ne rastin e transportit urban
te nje qyteti, i cili eshte i organizuar mbi nje hapsire urbane dhe nje inventari te caktuar
mjetesh transporti. Per transportin e mallrave nuk kemi rast te gjejme keshtu kaq te
paster, sa c’eshte tek transporti urban, kjo per faktin se ai eshte gjithmone nje lloj
transporti me nje specifike, ne te cilen, zoteron sasira te vogla me cikel te shpeshte, dhe
te shtrira, duke ju pershtatur shume mire, karakteristikes se kerkeses per transporti, ai i
shtrirjes ne nje siperfaqe te gjere. Kjo gje i jep ketij transporti njefare vleresimi. Ky lloj
transporti ka edhe vleresimin per faktin e nje fleksibiliteti ne funksionimin e tij, d.th. qe
18
19. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

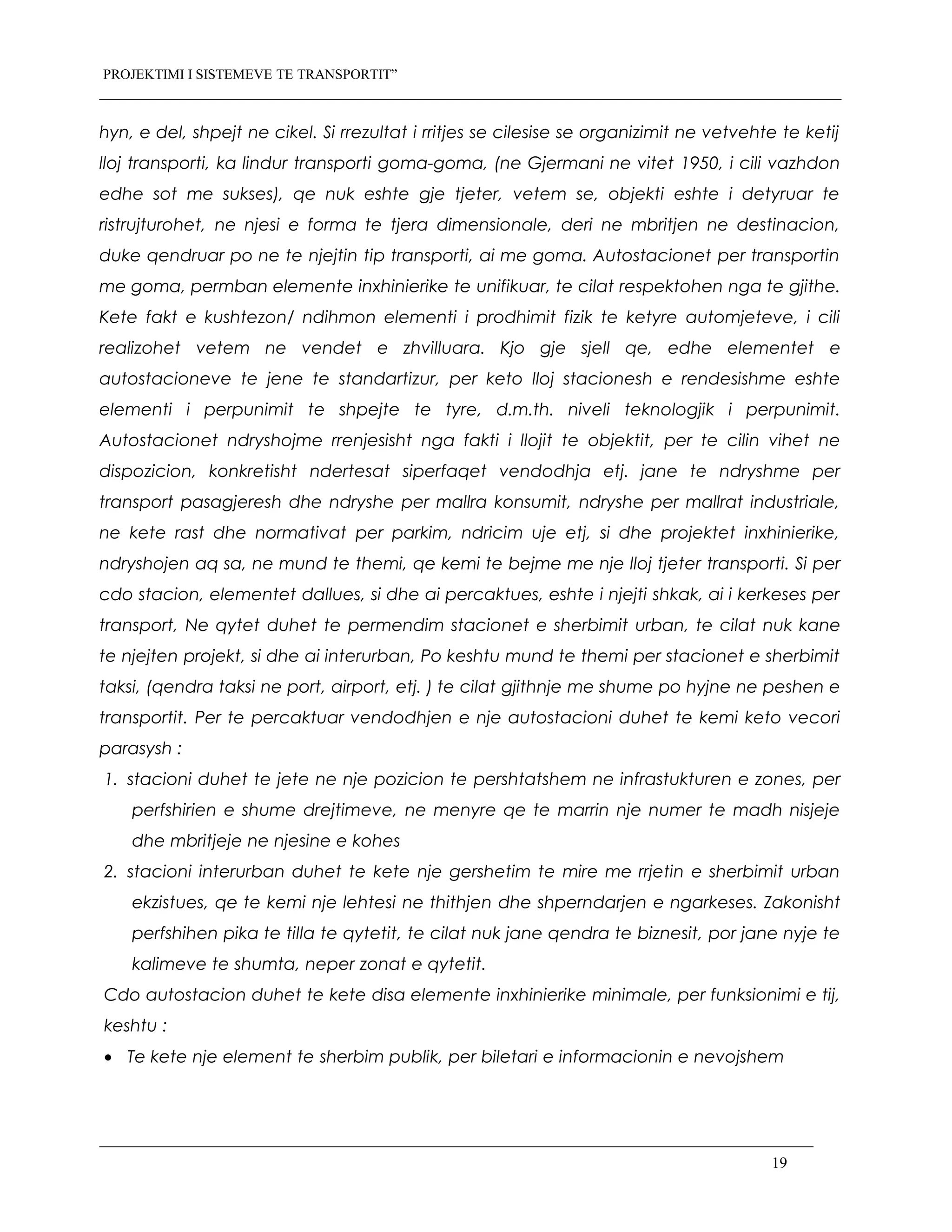

hyn, e del, shpejt ne cikel. Si rrezultat i rritjes se cilesise se organizimit ne vetvehte te ketij
lloj transporti, ka lindur transporti goma-goma, (ne Gjermani ne vitet 1950, i cili vazhdon
edhe sot me sukses), qe nuk eshte gje tjeter, vetem se, objekti eshte i detyruar te
ristrujturohet, ne njesi e forma te tjera dimensionale, deri ne mbritjen ne destinacion,
duke qendruar po ne te njejtin tip transporti, ai me goma. Autostacionet per transportin
me goma, permban elemente inxhinierike te unifikuar, te cilat respektohen nga te gjithe.
Kete fakt e kushtezon/ ndihmon elementi i prodhimit fizik te ketyre automjeteve, i cili
realizohet vetem ne vendet e zhvilluara. Kjo gje sjell qe, edhe elementet e
autostacioneve te jene te standartizur, per keto lloj stacionesh e rendesishme eshte
elementi i perpunimit te shpejte te tyre, d.m.th. niveli teknologjik i perpunimit.
Autostacionet ndryshojme rrenjesisht nga fakti i llojit te objektit, per te cilin vihet ne
dispozicion, konkretisht ndertesat siperfaqet vendodhja etj. jane te ndryshme per
transport pasagjeresh dhe ndryshe per mallra konsumit, ndryshe per mallrat industriale,
ne kete rast dhe normativat per parkim, ndricim uje etj, si dhe projektet inxhinierike,
ndryshojen aq sa, ne mund te themi, qe kemi te bejme me nje lloj tjeter transporti. Si per
cdo stacion, elementet dallues, si dhe ai percaktues, eshte i njejti shkak, ai i kerkeses per
transport, Ne qytet duhet te permendim stacionet e sherbimit urban, te cilat nuk kane
te njejten projekt, si dhe ai interurban, Po keshtu mund te themi per stacionet e sherbimit
taksi, (qendra taksi ne port, airport, etj. ) te cilat gjithnje me shume po hyjne ne peshen e
transportit. Per te percaktuar vendodhjen e nje autostacioni duhet te kemi keto vecori
parasysh :
1. stacioni duhet te jete ne nje pozicion te pershtatshem ne infrastukturen e zones, per
perfshirien e shume drejtimeve, ne menyre qe te marrin nje numer te madh nisjeje
dhe mbritjeje ne njesine e kohes
2. stacioni interurban duhet te kete nje gershetim te mire me rrjetin e sherbimit urban
ekzistues, qe te kemi nje lehtesi ne thithjen dhe shperndarjen e ngarkeses. Zakonisht
perfshihen pika te tilla te qytetit, te cilat nuk jane qendra te biznesit, por jane nyje te
kalimeve te shumta, neper zonat e qytetit.
Cdo autostacion duhet te kete disa elemente inxhinierike minimale, per funksionimi e tij,
keshtu :
• Te kete nje element te sherbim publik, per biletari e informacionin e nevojshem
19
20. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

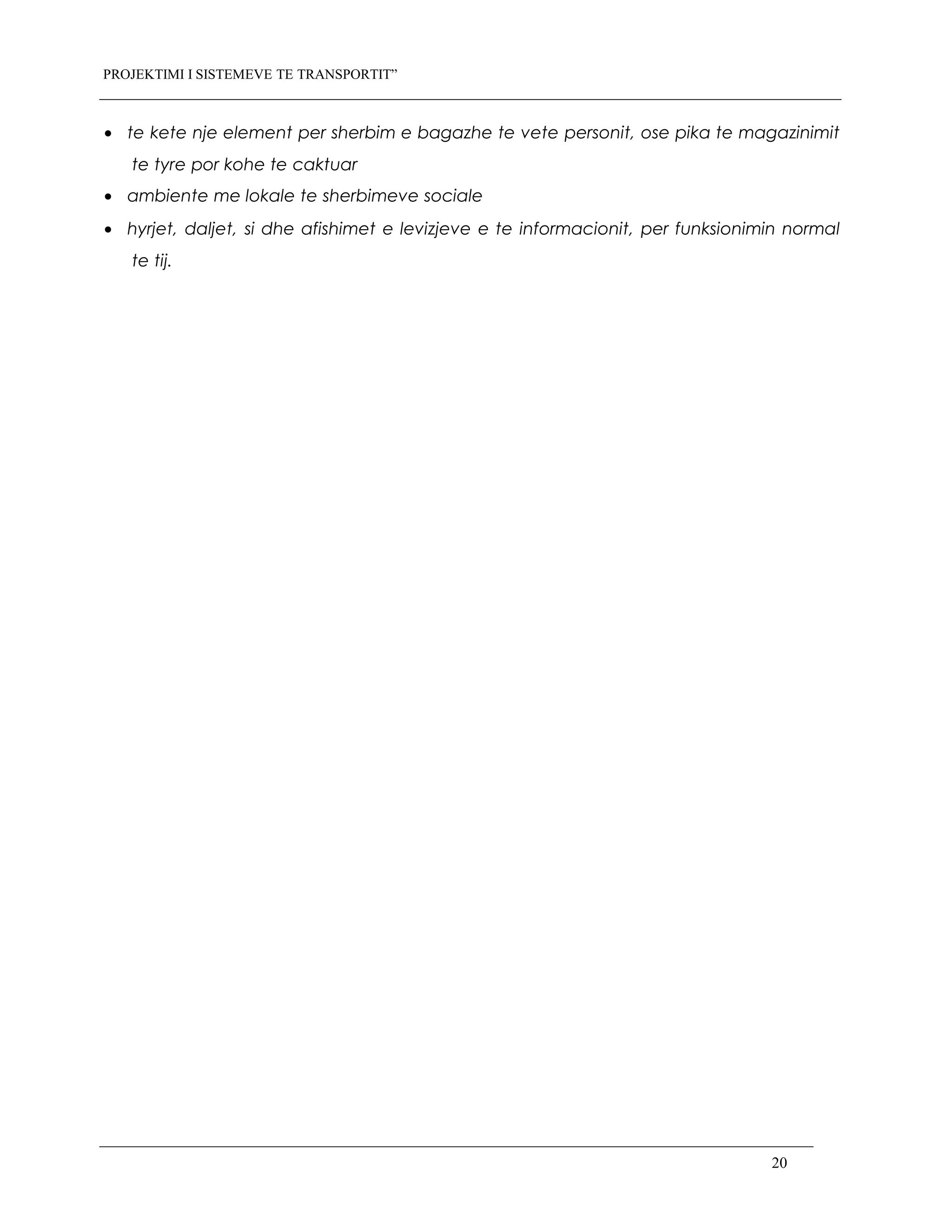

• te kete nje element per sherbim e bagazhe te vete personit, ose pika te magazinimit
te tyre por kohe te caktuar
• ambiente me lokale te sherbimeve sociale
• hyrjet, daljet, si dhe afishimet e levizjeve e te informacionit, per funksionimin normal
te tij.
20
21. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

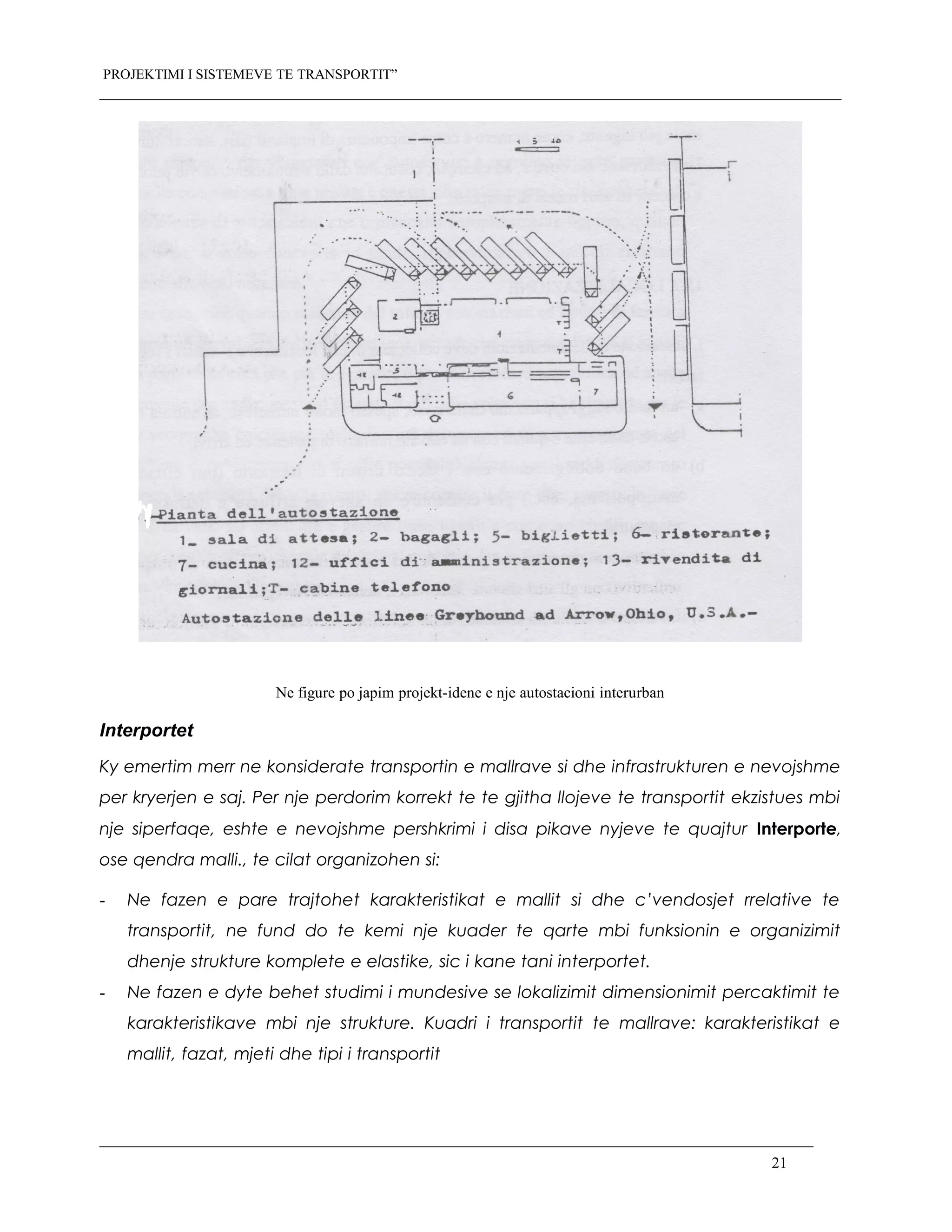

Ne figure po japim projekt-idene e nje autostacioni interurban
Interportet
Ky emertim merr ne konsiderate transportin e mallrave si dhe infrastrukturen e nevojshme
per kryerjen e saj. Per nje perdorim korrekt te te gjitha llojeve te transportit ekzistues mbi
nje siperfaqe, eshte e nevojshme pershkrimi i disa pikave nyjeve te quajtur Interporte,
ose qendra malli., te cilat organizohen si:
- Ne fazen e pare trajtohet karakteristikat e mallit si dhe c’vendosjet rrelative te
transportit, ne fund do te kemi nje kuader te qarte mbi funksionin e organizimit
dhenje strukture komplete e elastike, sic i kane tani interportet.
- Ne fazen e dyte behet studimi i mundesive se lokalizimit dimensionimit percaktimit te
karakteristikave mbi nje strukture. Kuadri i transportit te mallrave: karakteristikat e
mallit, fazat, mjeti dhe tipi i transportit
21
22. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”

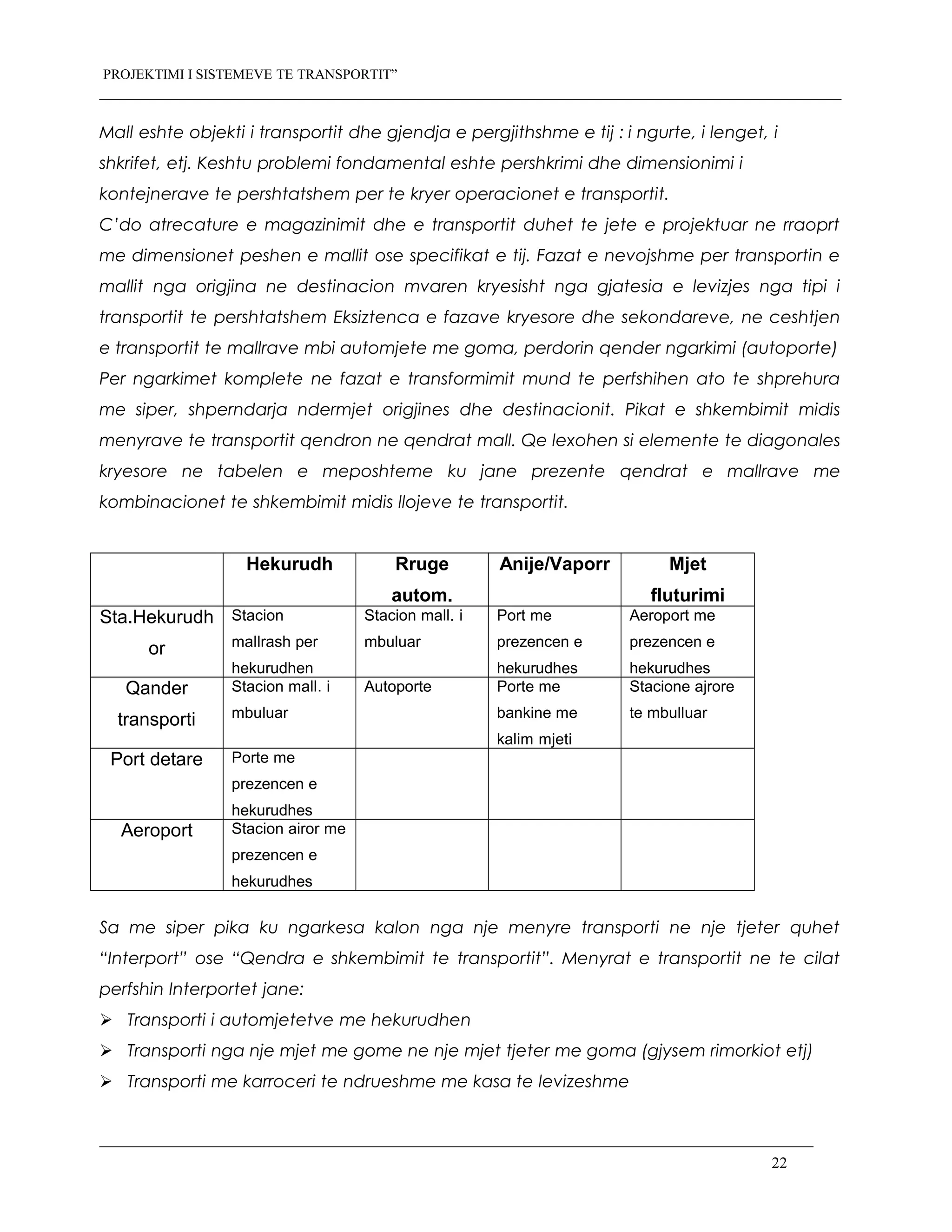

Mall eshte objekti i transportit dhe gjendja e pergjithshme e tij : i ngurte, i lenget, i
shkrifet, etj. Keshtu problemi fondamental eshte pershkrimi dhe dimensionimi i
kontejnerave te pershtatshem per te kryer operacionet e transportit.
C’do atrecature e magazinimit dhe e transportit duhet te jete e projektuar ne rraoprt
me dimensionet peshen e mallit ose specifikat e tij. Fazat e nevojshme per transportin e
mallit nga origjina ne destinacion mvaren kryesisht nga gjatesia e levizjes nga tipi i
transportit te pershtatshem Eksiztenca e fazave kryesore dhe sekondareve, ne ceshtjen
e transportit te mallrave mbi automjete me goma, perdorin qender ngarkimi (autoporte)
Per ngarkimet komplete ne fazat e transformimit mund te perfshihen ato te shprehura
me siper, shperndarja ndermjet origjines dhe destinacionit. Pikat e shkembimit midis
menyrave te transportit qendron ne qendrat mall. Qe lexohen si elemente te diagonales
kryesore ne tabelen e meposhteme ku jane prezente qendrat e mallrave me
kombinacionet te shkembimit midis llojeve te transportit.
Hekurudh Rruge
autom.
Anije/Vaporr Mjet
fluturimi
Sta.Hekurudh
or
Stacion
mallrash per
hekurudhen
Stacion mall. i
mbuluar
Port me
prezencen e
hekurudhes
Aeroport me
prezencen e
hekurudhes
Qander
transporti
Stacion mall. i
mbuluar
Autoporte Porte me
bankine me
kalim mjeti
Stacione ajrore
te mbulluar
Port detare Porte me
prezencen e
hekurudhes
Aeroport Stacion airor me
prezencen e
hekurudhes
Sa me siper pika ku ngarkesa kalon nga nje menyre transporti ne nje tjeter quhet
“Interport” ose “Qendra e shkembimit te transportit”. Menyrat e transportit ne te cilat
perfshin Interportet jane:
Transporti i automjetetve me hekurudhen
Transporti nga nje mjet me gome ne nje mjet tjeter me goma (gjysem rimorkiot etj)
Transporti me karroceri te ndrueshme me kasa te levizeshme
22

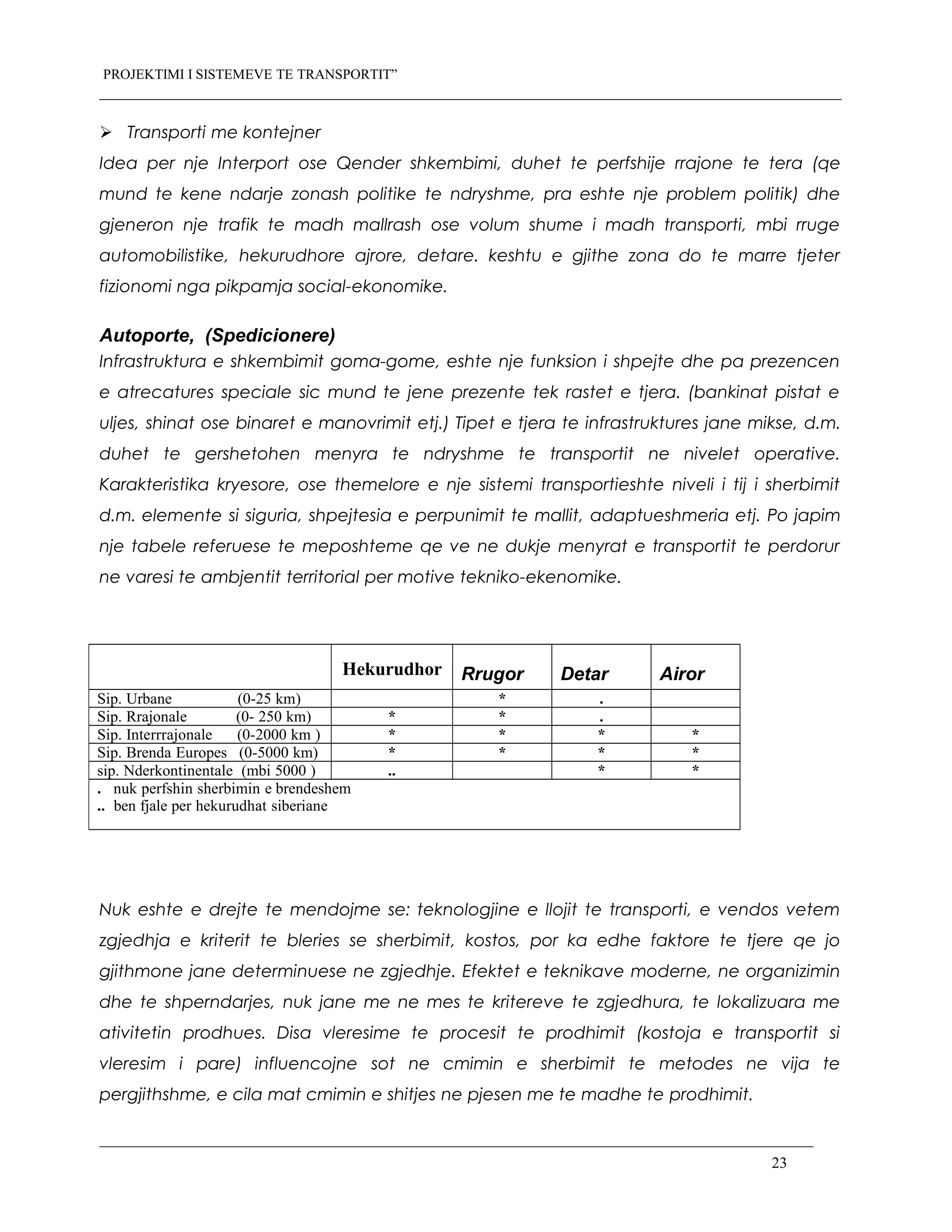

23. PROJEKTIMI I SISTEMEVE TE TRANSPORTIT”
Transporti me kontejner
Idea per nje Interport ose Qender shkembimi, duhet te perfshije rrajone te tera (qe
mund te kene ndarje zonash politike te ndryshme, pra eshte nje problem politik) dhe
gjeneron nje trafik te madh mallrash ose volum shume i madh transporti, mbi rruge
automobilistike, hekurudhore ajrore, detare. keshtu e gjithe zona do te marre tjeter
fizionomi nga pikpamja social-ekonomike.
Autoporte, (Spedicionere)
Infrastruktura e shkembimit goma-gome, eshte nje funksion i shpejte dhe pa prezencen
e atrecatures speciale sic mund te jene prezente tek rastet e tjera. (bankinat pistat e
uljes, shinat ose binaret e manovrimit etj.) Tipet e tjera te infrastruktures jane mikse, d.m.
duhet te gershetohen menyra te ndryshme te transportit ne nivelet operative.
Karakteristika kryesore, ose themelore e nje sistemi transportieshte niveli i tij i sherbimit
d.m. elemente si siguria, shpejtesia e perpunimit te mallit, adaptueshmeria etj. Po japim
nje tabele referuese te meposhteme qe ve ne dukje menyrat e transportit te perdorur
ne varesi te ambjentit territorial per motive tekniko-ekenomike.
Nuk eshte e drejte te mendojme se: teknologjine e llojit te transporti, e vendos vetem
zgjedhja e kriterit te bleries se sherbimit, kostos, por ka edhe faktore te tjere qe jo
gjithmone jane determinuese ne zgjedhje. Efektet e teknikave moderne, ne organizimin
dhe te shperndarjes, nuk jane me ne mes te kritereve te zgjedhura, te lokalizuara me
ativitetin prodhues. Disa vleresime te procesit te prodhimit (kostoja e transportit si
vleresim i pare) influencojne sot ne cmimin e sherbimit te metodes ne vija te
pergjithshme, e cila mat cmimin e shitjes ne pjesen me te madhe te prodhimit.
23
Hekurudhor Rrugor Detar Airor
Sip. Urbane (0-25 km) * .
Sip. Rrajonale (0- 250 km) * * .
Sip. Interrrajonale (0-2000 km ) * * * *
Sip. Brenda Europes (0-5000 km) * * * *
sip. Nderkontinentale (mbi 5000 ) .. * *
. nuk perfshin sherbimin e brendeshem
.. ben fjale per hekurudhat siberiane
