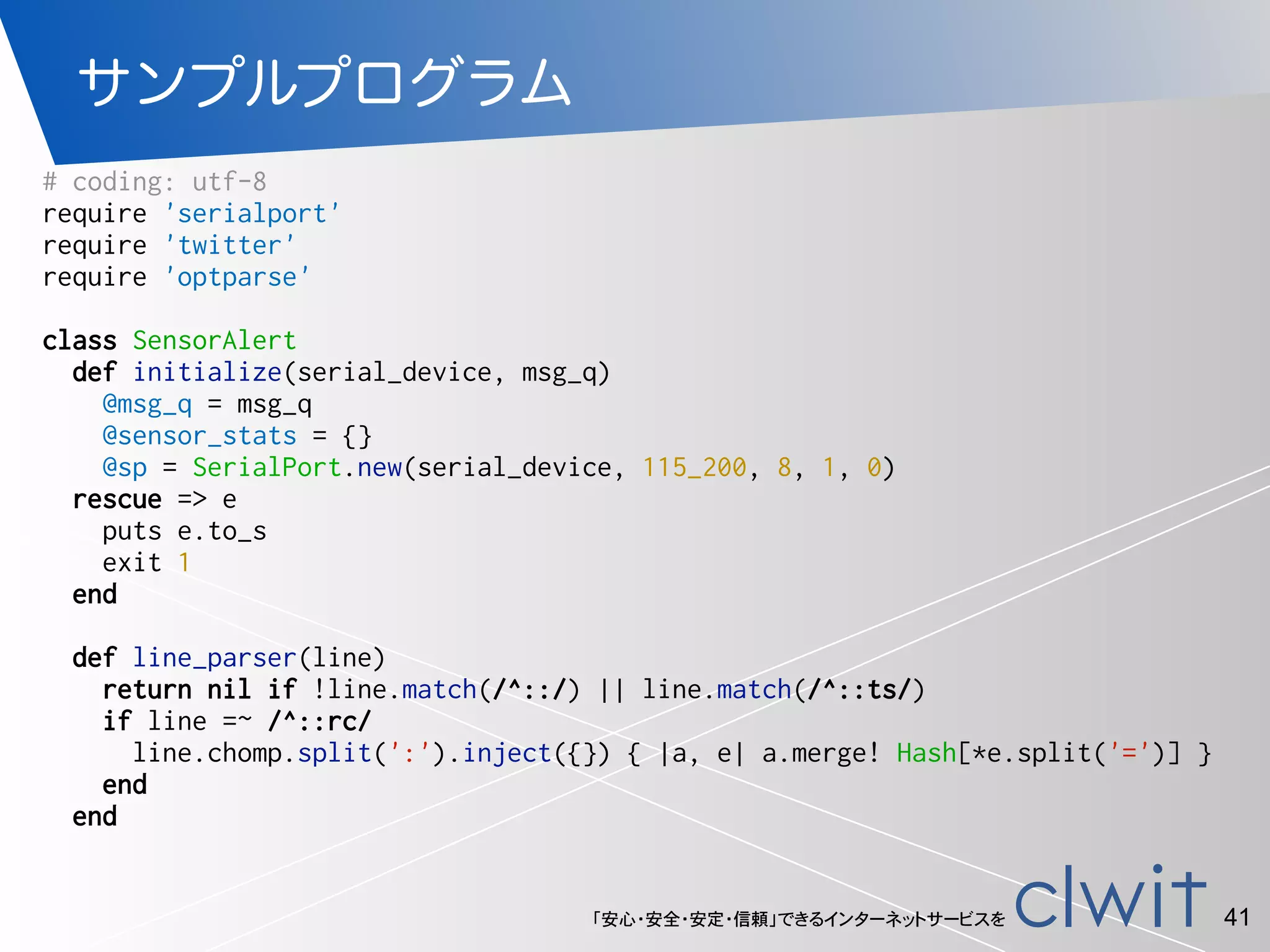

![「安心・安全・安定・信頼」できるインターネットサービスを
サンプルプログラム
41
# coding: utf-8
require 'serialport'
require 'twitter'
require 'optparse'
class SensorAlert
def initialize(serial_device, msg_q)
@msg_q = msg_q
@sensor_stats = {}
@sp = SerialPort.new(serial_device, 115_200, 8, 1, 0)
rescue => e
puts e.to_s
exit 1
end
def line_parser(line)
return nil if !line.match(/^::/) || line.match(/^::ts/)
if line =~ /^::rc/
line.chomp.split(':').inject({}) { |a, e| a.merge! Hash[*e.split('=')] }
end
end](https://image.slidesharecdn.com/iot-slideshare-160618072134/75/IoT-41-2048.jpg)
![「安心・安全・安定・信頼」できるインターネットサービスを
サンプルプログラム
42
def read_serial
@sp.gets
end
def main_loop
loop do
next unless line_hash = line_parser(read_serial)
@sensor_stats[line_hash['id']] ^= true
@msg_q.push sprintf("センサーID:%sが%sになりました。n(%s)",
line_hash['id'],
@sensor_stats[line_hash['id']] ? 'On' : 'Off',
Time.now.to_s)
end
end
end](https://image.slidesharecdn.com/iot-slideshare-160618072134/75/IoT-42-2048.jpg)
![「安心・安全・安定・信頼」できるインターネットサービスを
サンプルプログラム
44
# parsing options
params = ARGV.getopts('d:')
unless params['d']
puts '-d required.'
exit 1
end
device_name = params['d']
unless FileTest.chardev?(device_name)
puts "Error device file #{device_name}"
exit 1
end
q = Queue.new
Thread.new do
twitter = TwitterUpdate.new(q)
twitter.main_loop
end
sa = SensorAlert.new(device_name, q)
sa.main_loop](https://image.slidesharecdn.com/iot-slideshare-160618072134/75/IoT-44-2048.jpg)
More Related Content
IoTタグで遊んでみよう
- 1.
- 2. 「安心・安全・安定・信頼」できるインターネットサービスを じこしょうかい • (株)クルウィットの取締役 兼 北北陸陸⽀支社⻑⾧長 • 博⼠士(情報科学) • ネットワーク関連の委託研究・⾃自社サービス開発など 2 • 井澤 志充 (いざわゆきみつ) @Yukimitsu_Izawa

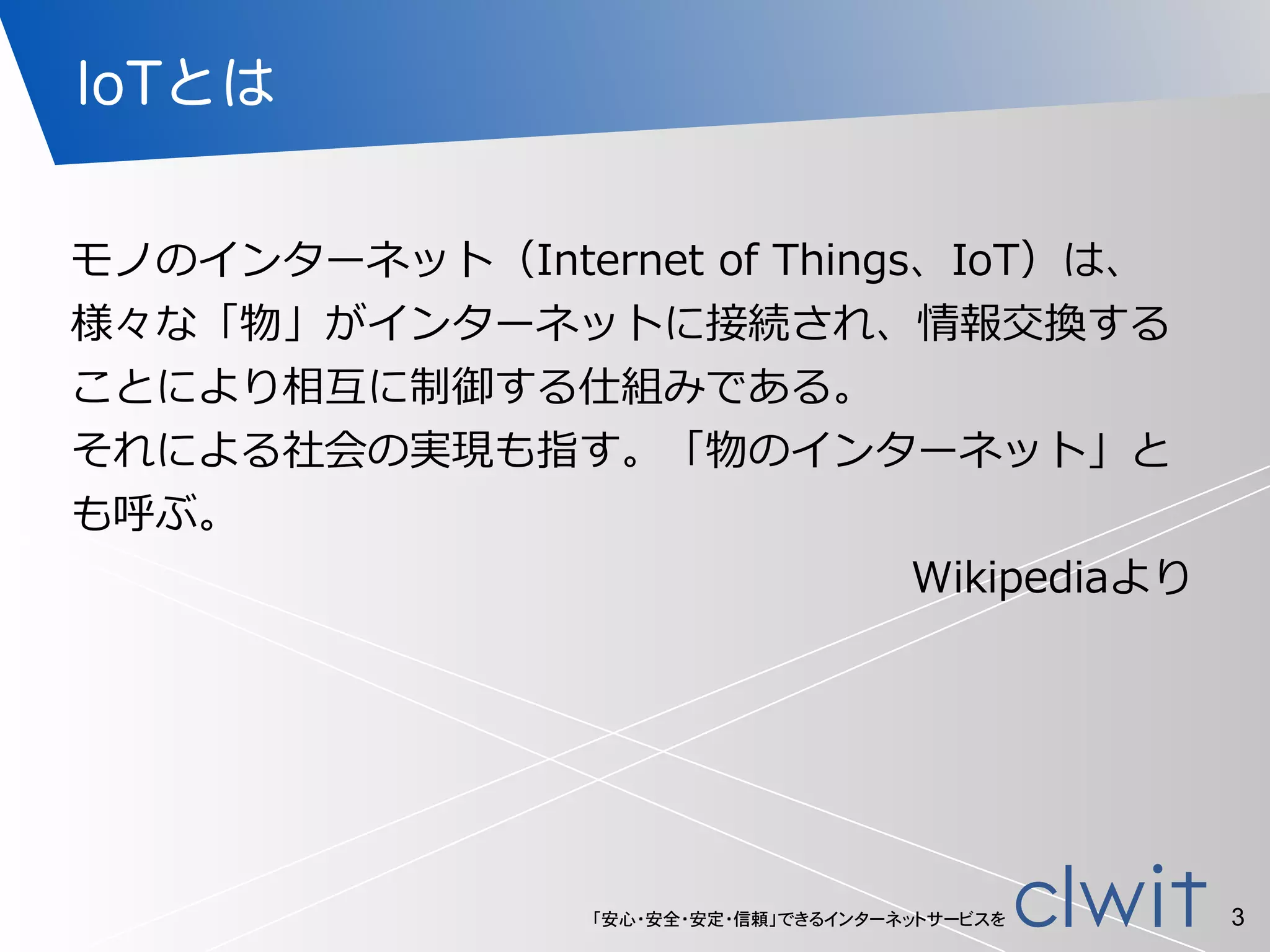

- 3. 「安心・安全・安定・信頼」できるインターネットサービスを IoTとは モノのインターネット（Internet of Things、IoT）は、 様々な「物」がインターネットに接続され、情報交換する ことにより相互に制御する仕組みである。 それによる社会の実現も指す。「物のインターネット」と も呼ぶ。 Wikipediaより 3
- 4. 「安心・安全・安定・信頼」できるインターネットサービスを モノ？ • モノ = IoTデバイス • パソコン, スマホ, タブレット, raspberry pi,.. • 家電( TV, デジタルオーディオプレイヤー, HDDプレ イヤー,..) • 家の付帯設備 (鍵, インターフォン, 電球,..) • 電⼦子⼯工作( arduino, BLEデバイス,..) 4

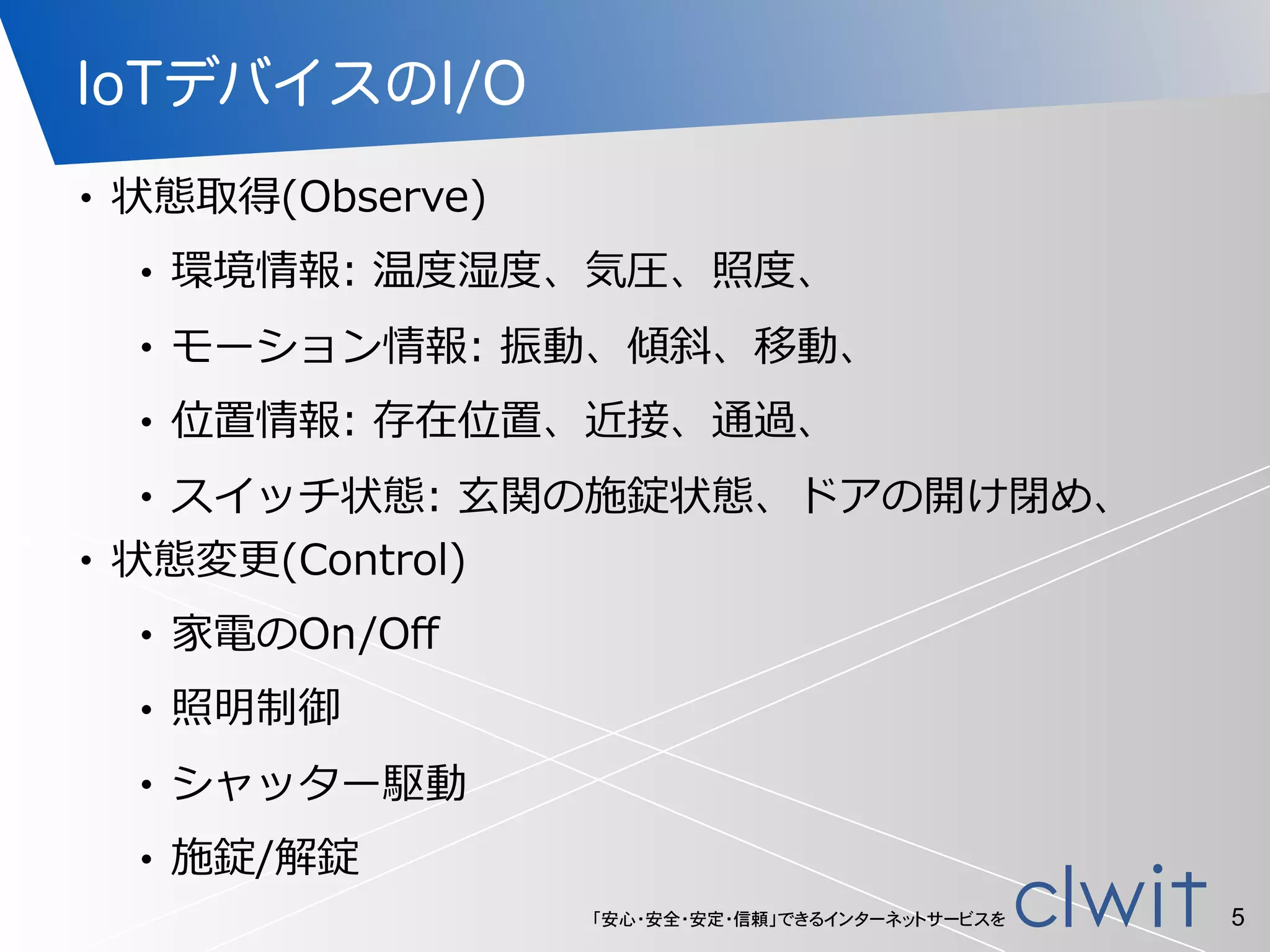

- 5. 「安心・安全・安定・信頼」できるインターネットサービスを IoTデバイスのI/O • 状態取得(Observe) •環境情報: 温度度湿度度、気圧、照度度、 • モーション情報: 振動、傾斜、移動、 • 位置情報: 存在位置、近接、通過、 • スイッチ状態: ⽞玄関の施錠状態、ドアの開け閉め、 • 状態変更更(Control) • 家電のOn/Off • 照明制御 • シャッター駆動 • 施錠/解錠 5

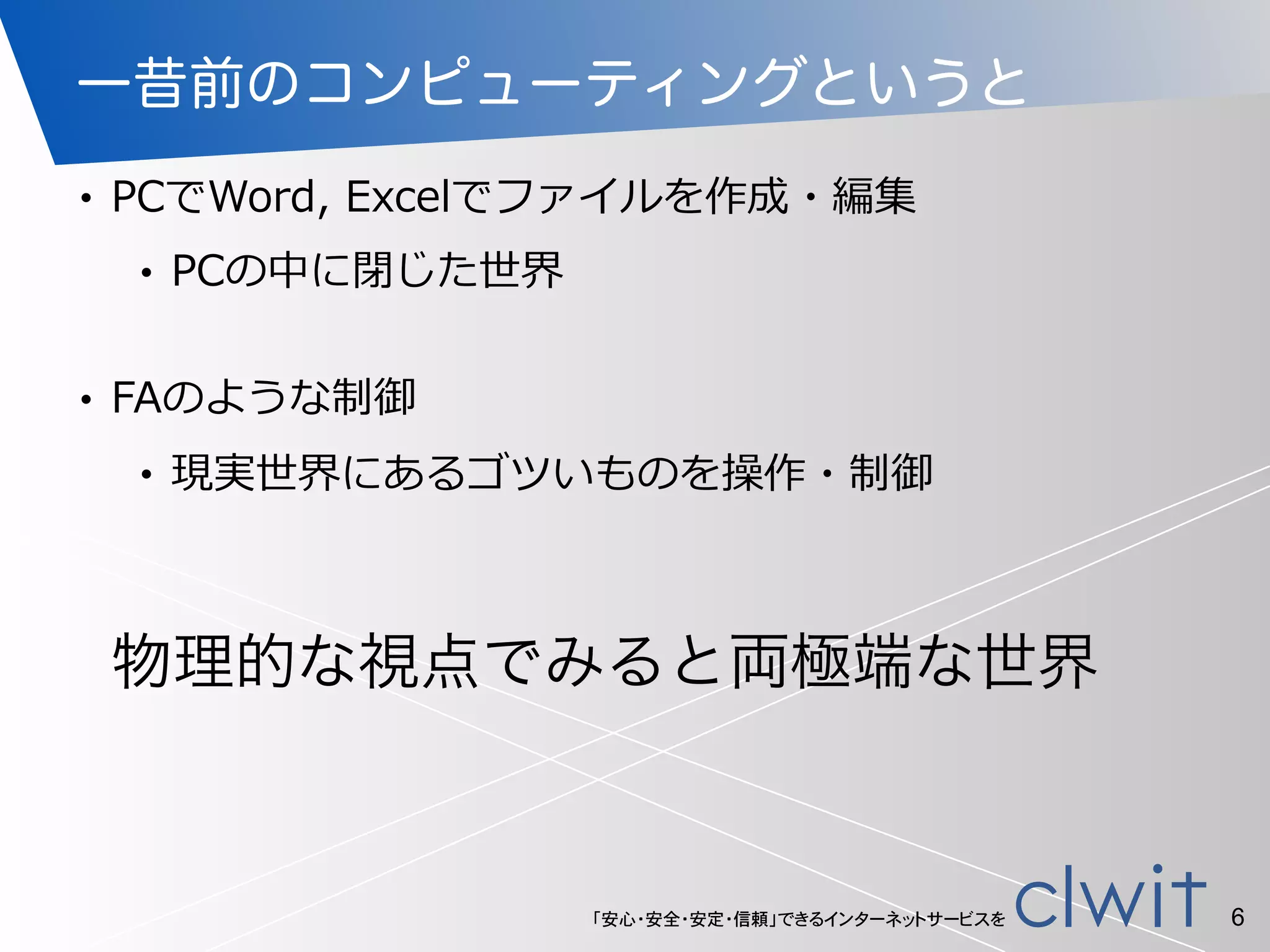

- 6. 「安心・安全・安定・信頼」できるインターネットサービスを 一昔前のコンピューティングというと • PCでWord, Excelでファイルを作成・編集 • PCの中に閉じた世界 • FAのような制御 • 現実世界にあるゴツいものを操作・制御 6 物理的な視点でみると両極端な世界

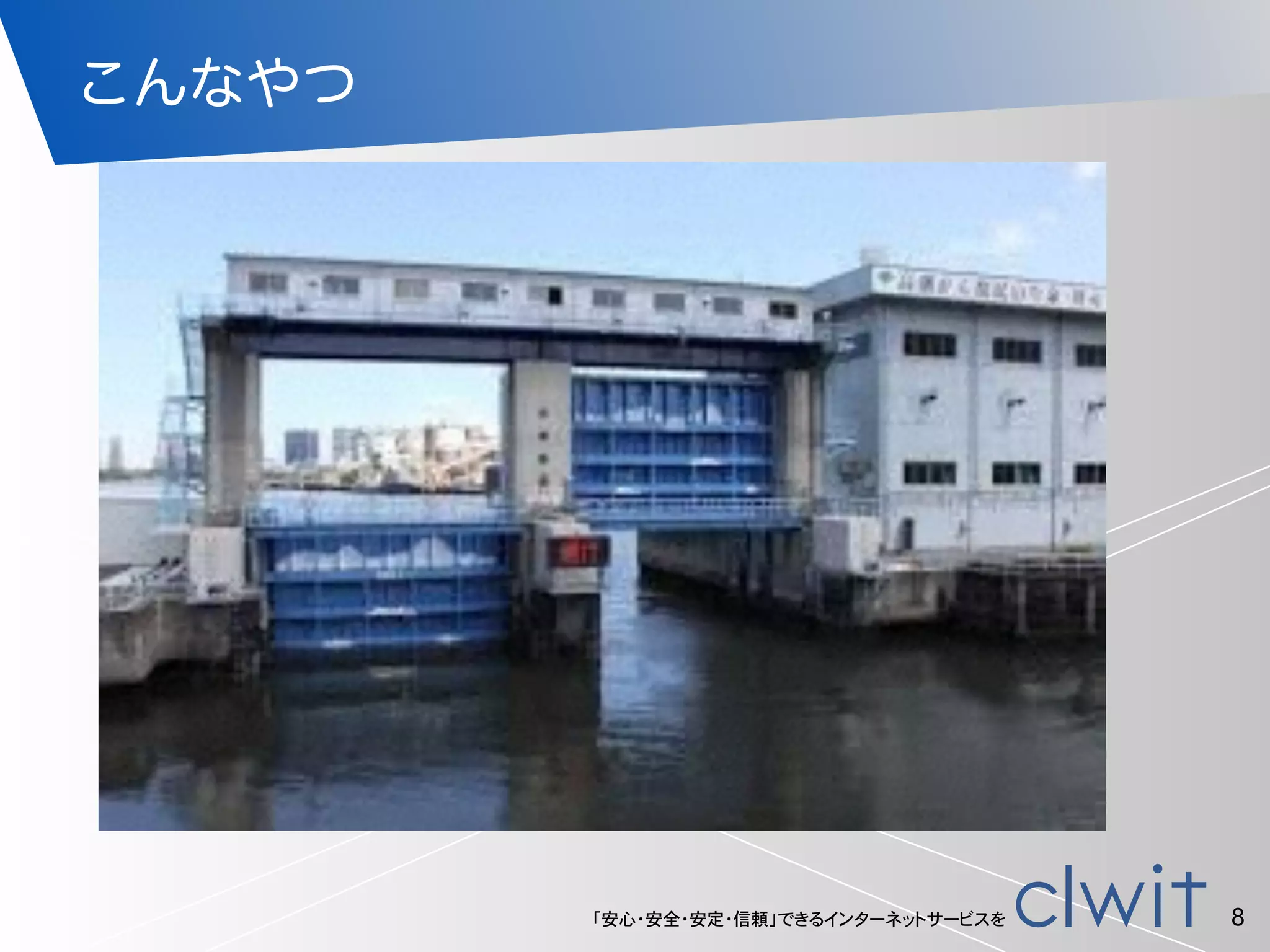

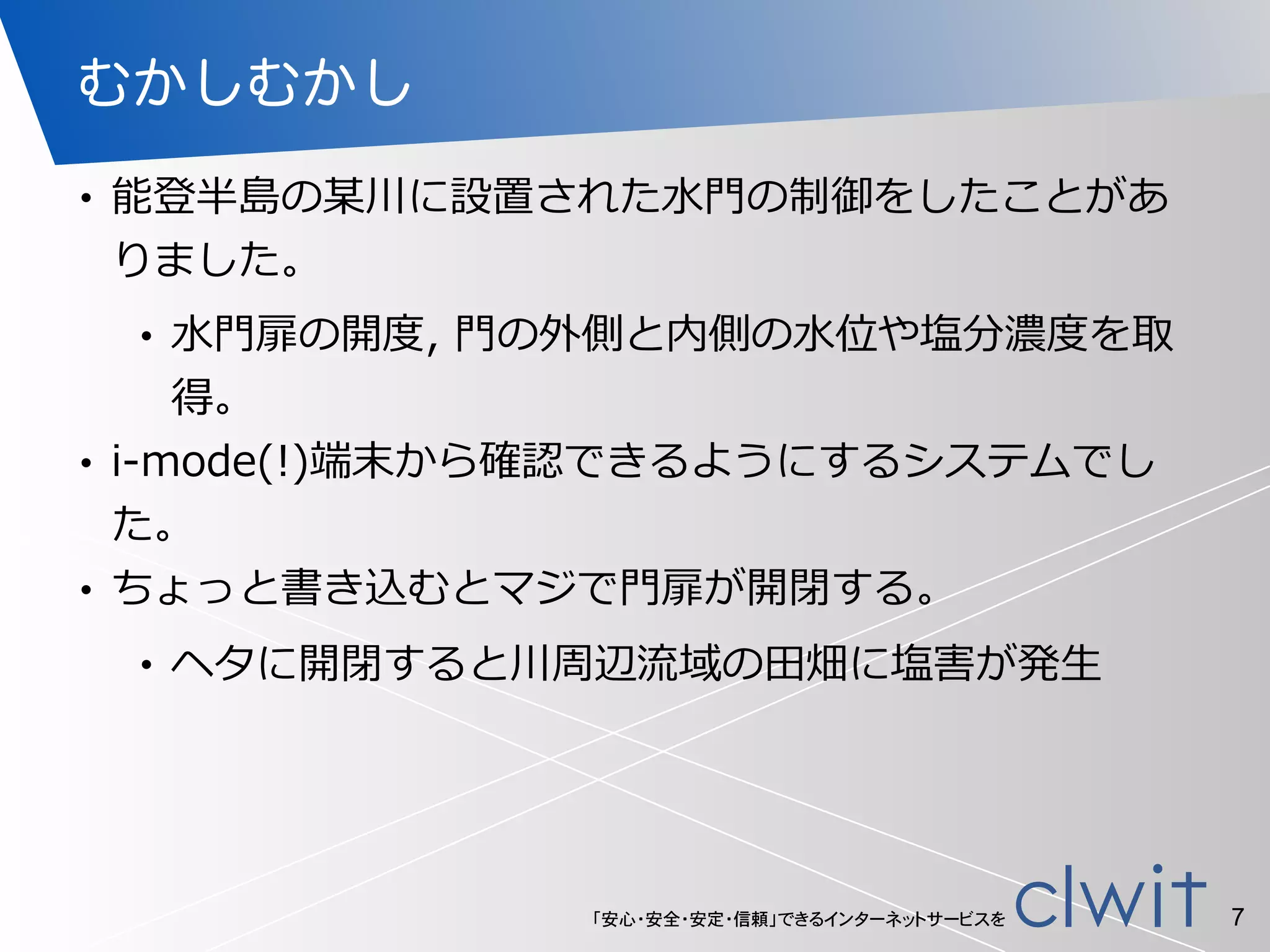

- 7. 「安心・安全・安定・信頼」できるインターネットサービスを むかしむかし • 能登半島の某川に設置された⽔水⾨門の制御をしたことがあ りました。 •⽔水⾨門扉の開度度, ⾨門の外側と内側の⽔水位や塩分濃度度を取 得。 • i-‐‑‒mode(!)端末から確認できるようにするシステムでし た。 • ちょっと書き込むとマジで⾨門扉が開閉する。 • ヘタに開閉すると川周辺流流域の⽥田畑に塩害が発⽣生 7
- 8.
- 9.
- 10.
- 11.
- 12. 「安心・安全・安定・信頼」できるインターネットサービスを 今日のコンセプト • 電⼦子⼯工作の世間⼀一般のイメージは… •回路路図読めない • ハンダ付けむずかしそう • 抵抗読めない • 燃えそう • 爆発しないの？ 12 →今⽇日は「半⽥田付けしないIoT遊び」を⽬目指します
- 13.
- 14.

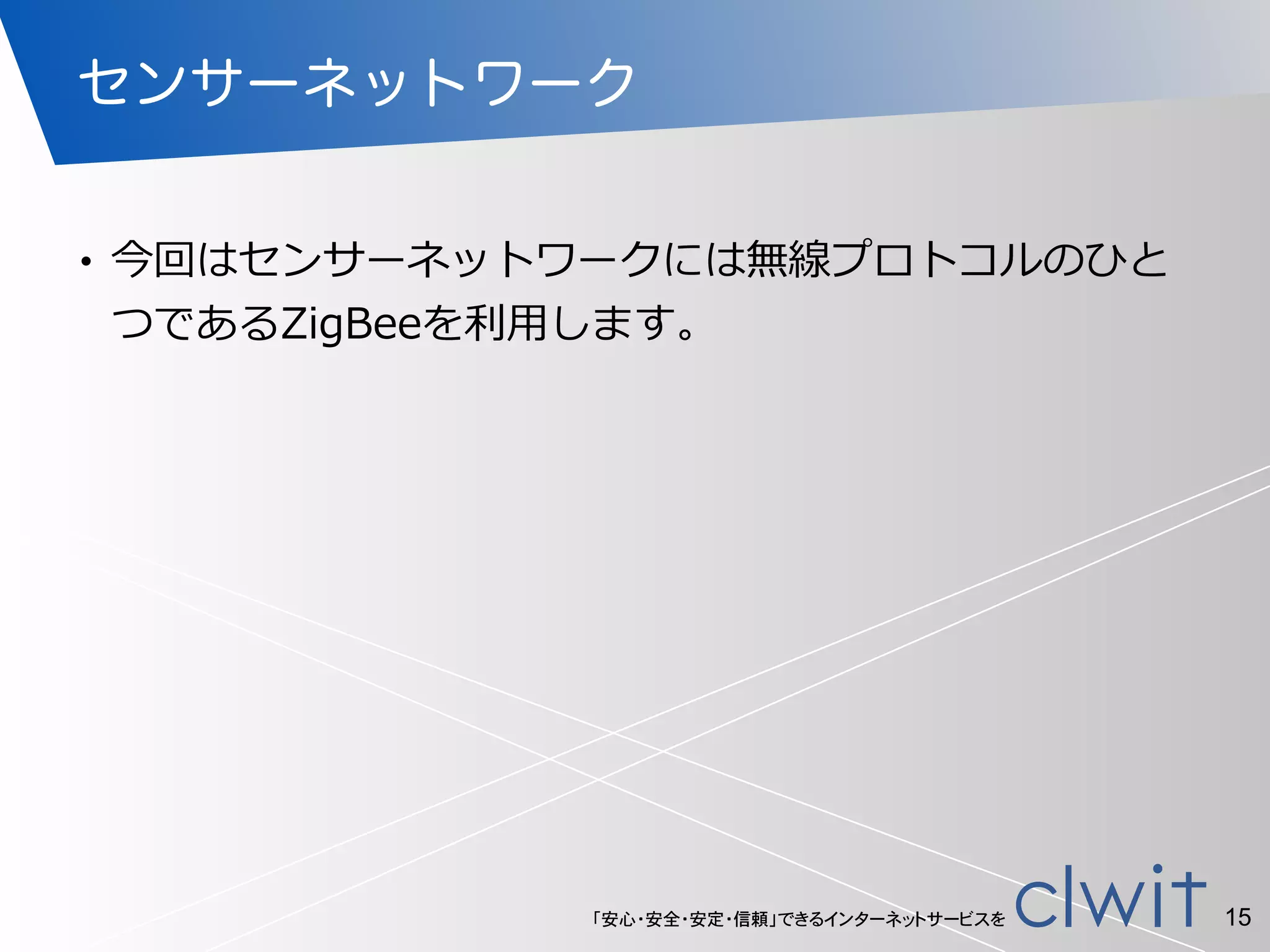

- 15.

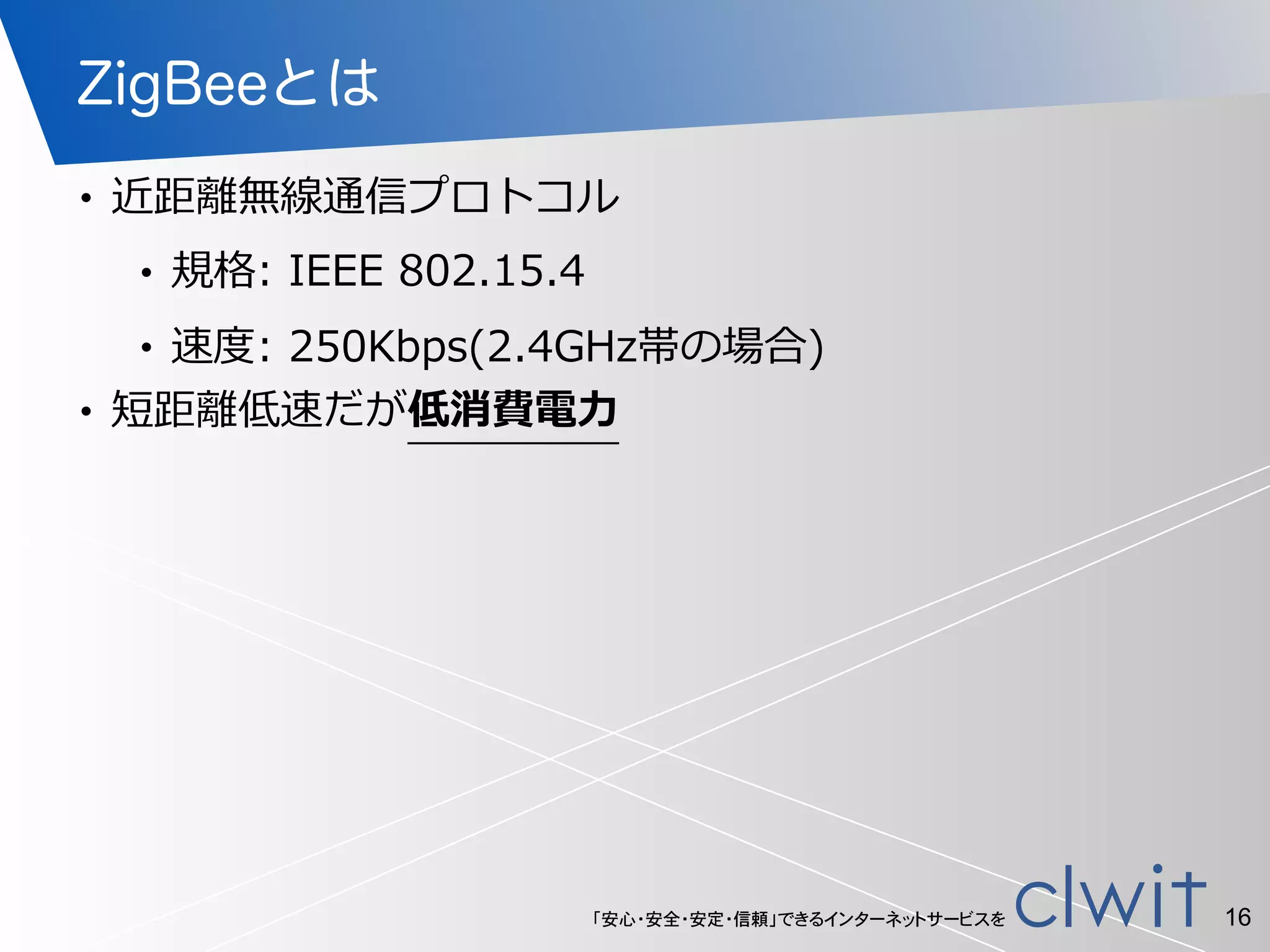

- 16. 「安心・安全・安定・信頼」できるインターネットサービスを ZigBeeとは • 近距離離無線通信プロトコル •規格: IEEE 802.15.4 • 速度度: 250Kbps(2.4GHz帯の場合) • 短距離離低速だが低消費電⼒力力 16
- 17. 「安心・安全・安定・信頼」できるインターネットサービスを 子機・親機・中継機 • ZigBeeでは最⼤大で65536機が同⼀一ネットワーク上に配置 可能 •グループ分け/ID⼿手段としては • 無線channel # • application ID • device ID 17

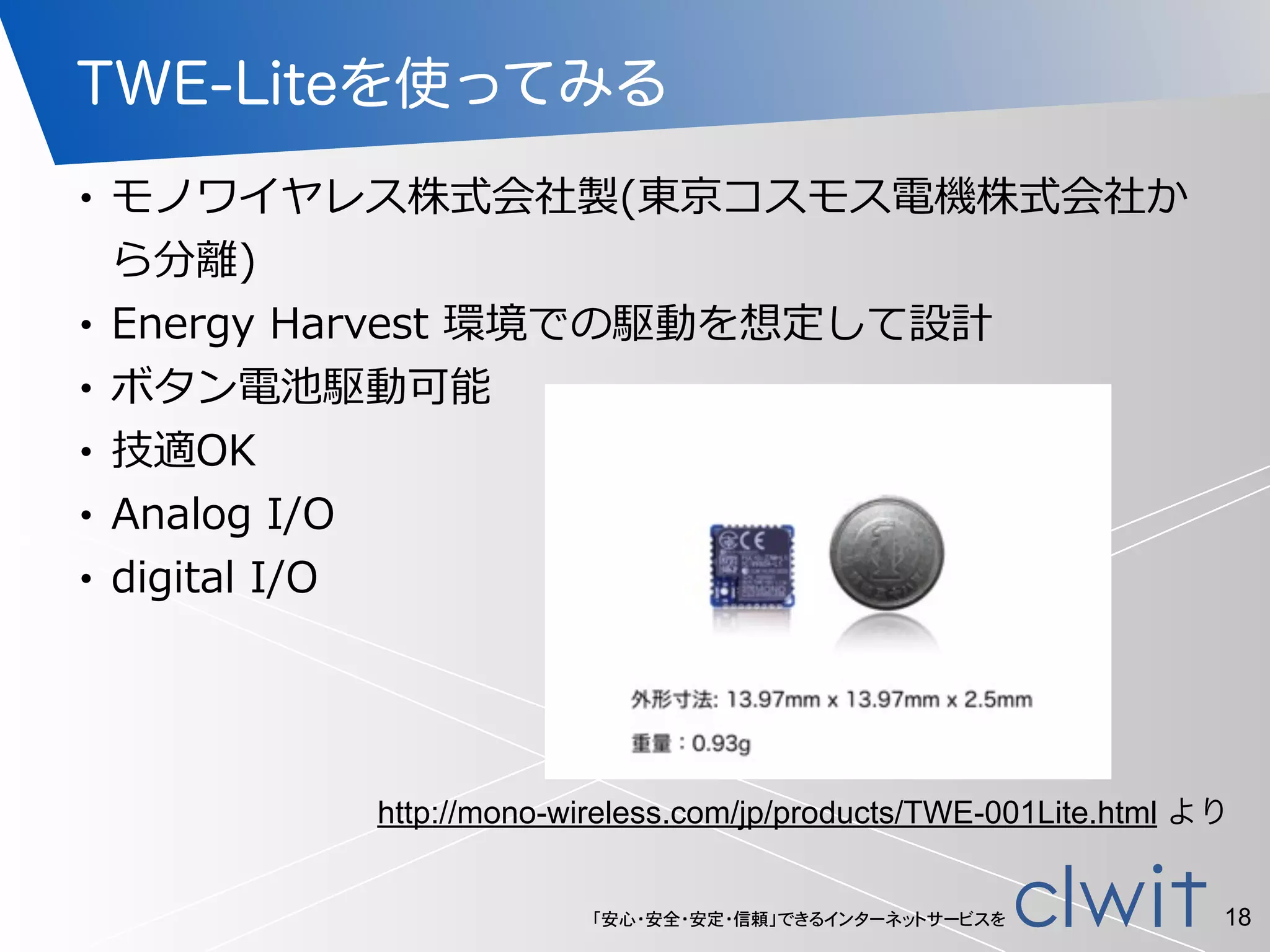

- 18. 「安心・安全・安定・信頼」できるインターネットサービスを TWE-Liteを使ってみる • モノワイヤレス株式会社製(東京コスモス電機株式会社か ら分離離) •Energy Harvest 環境での駆動を想定して設計 • ボタン電池駆動可能 • 技適OK • Analog I/O • digital I/O 18 http://mono-wireless.com/jp/products/TWE-001Lite.html より

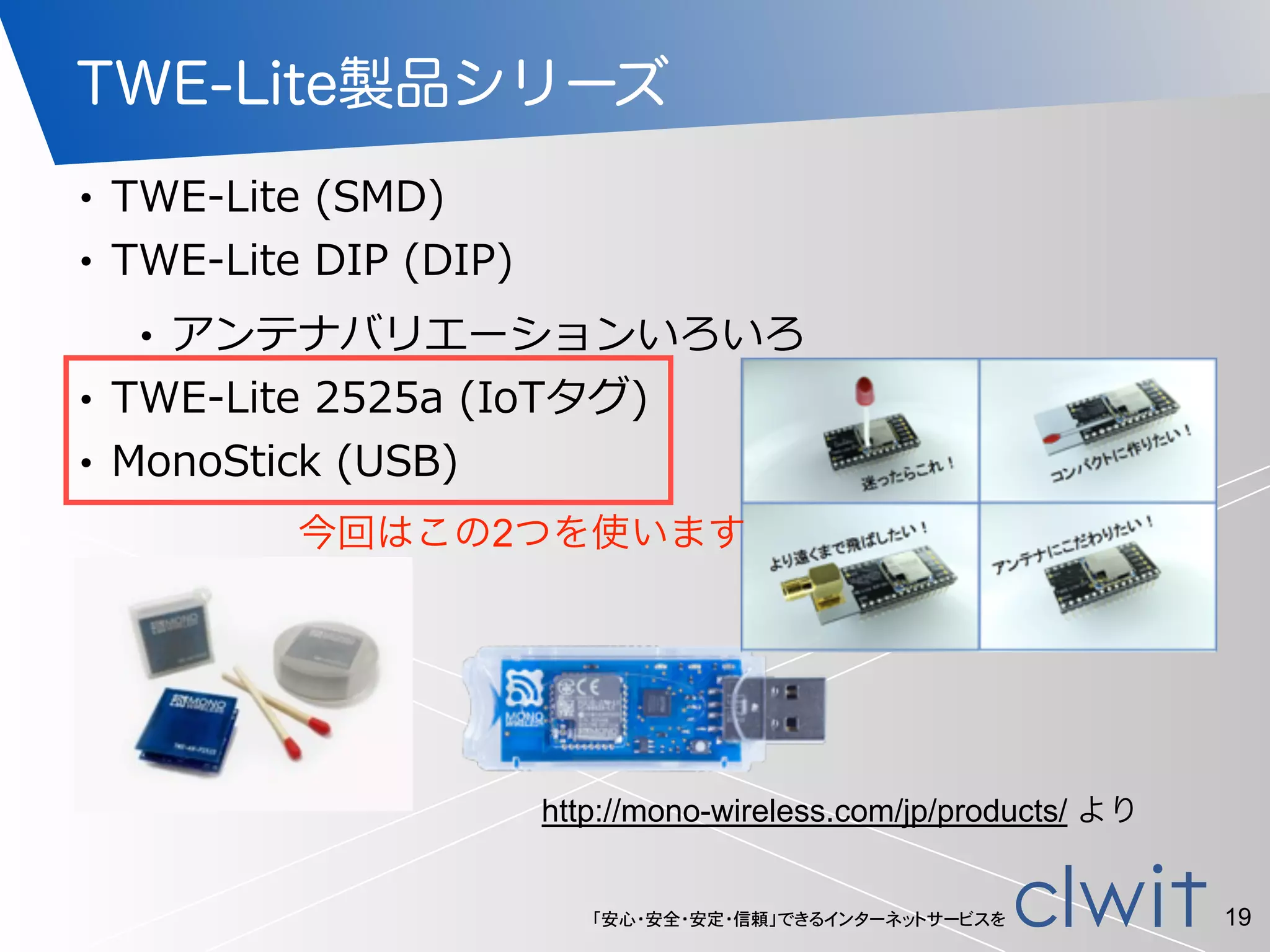

- 19. 「安心・安全・安定・信頼」できるインターネットサービスを TWE-Lite製品シリーズ • TWE-‐‑‒Lite (SMD) • TWE-‐‑‒Lite DIP (DIP) • アンテナバリエーションいろいろ • TWE-‐‑‒Lite 2525a (IoTタグ) • MonoStick (USB) 19 http://mono-wireless.com/jp/products/ より 今回はこの2つを使います

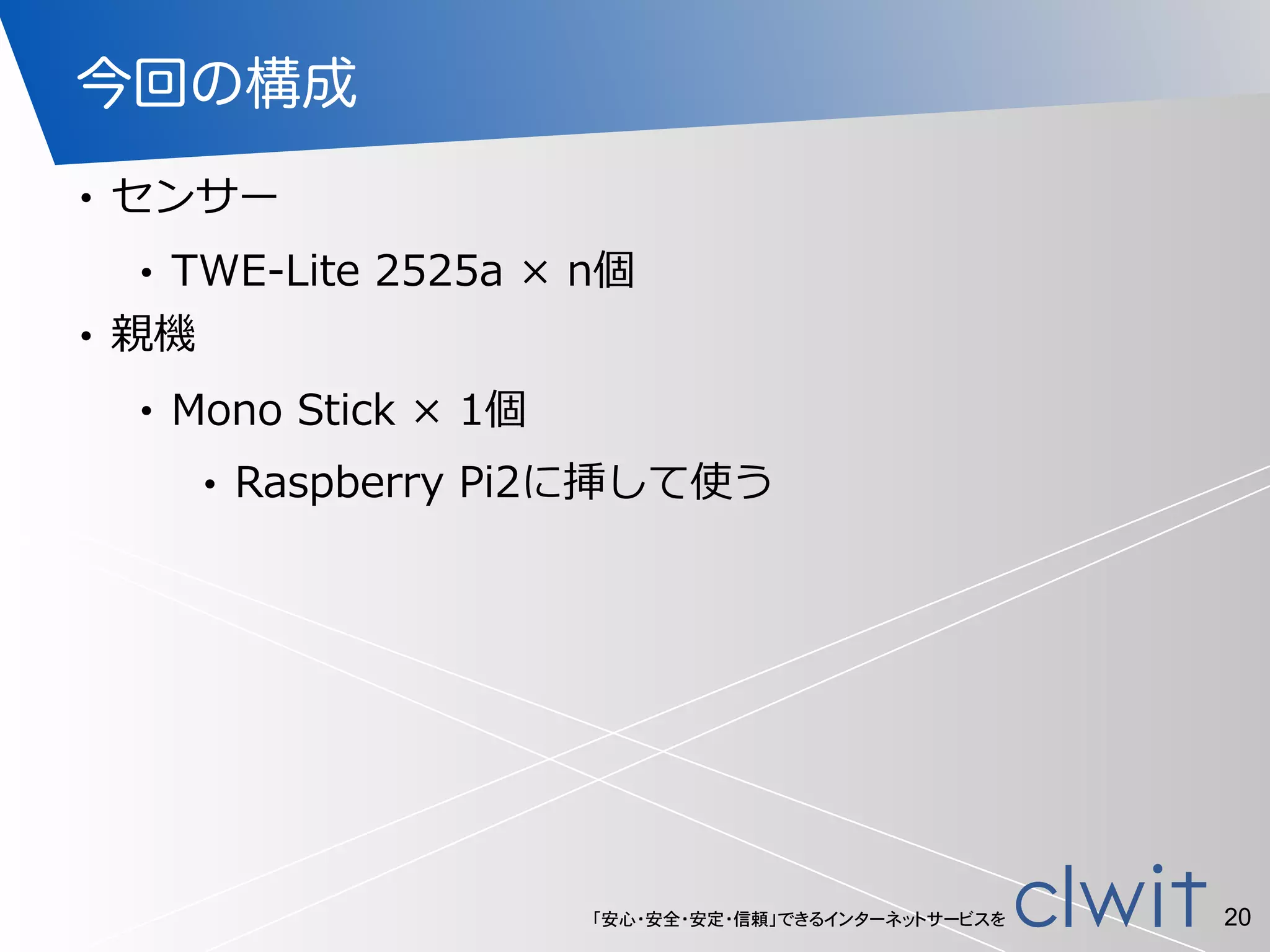

- 20. 「安心・安全・安定・信頼」できるインターネットサービスを 今回の構成 • センサー •TWE-‐‑‒Lite 2525a × n個 • 親機 • Mono Stick × 1個 • Raspberry Pi2に挿して使う 20

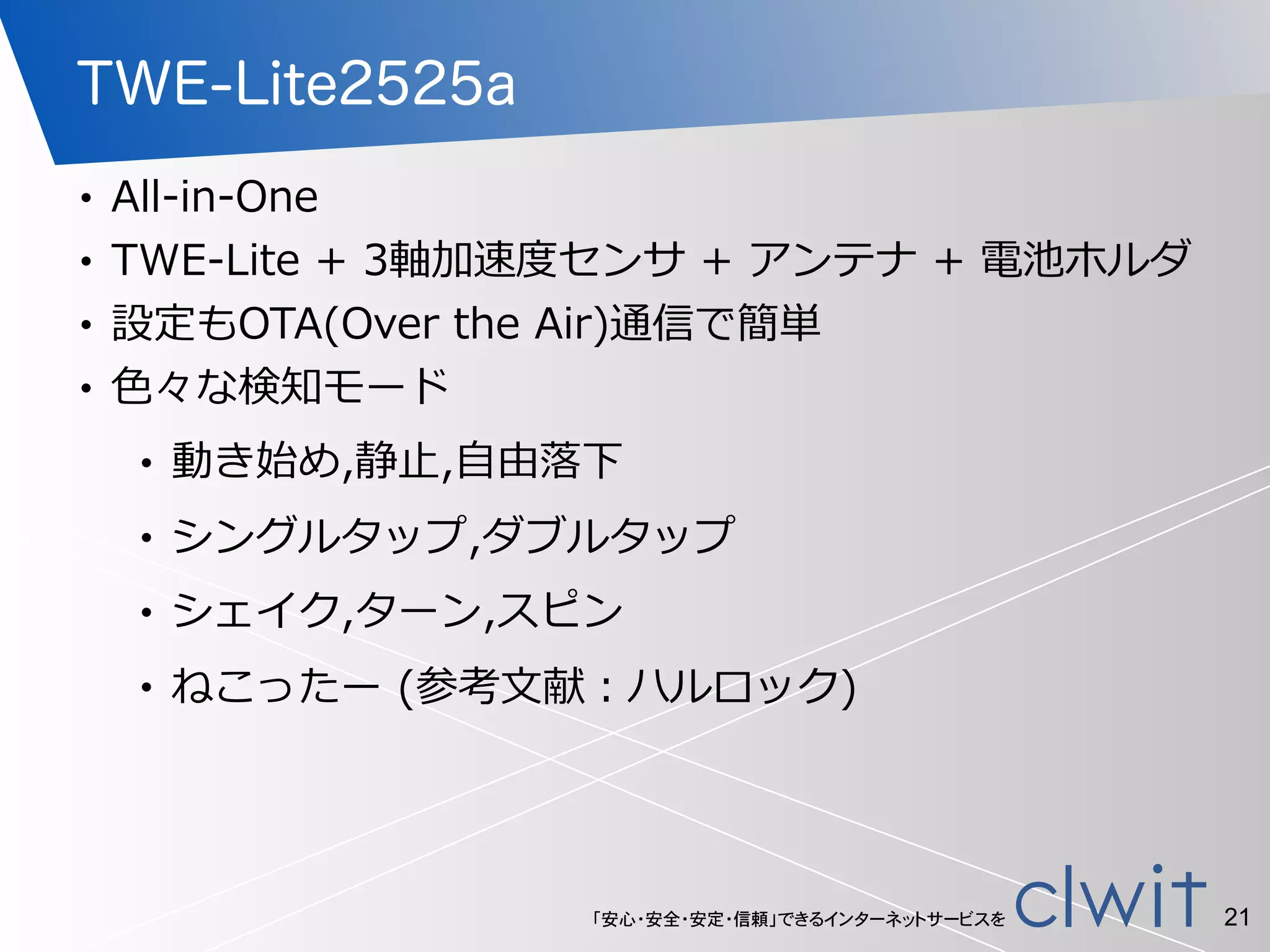

- 21. 「安心・安全・安定・信頼」できるインターネットサービスを TWE-Lite2525a • All-‐‑‒in-‐‑‒One •TWE-‐‑‒Lite + 3軸加速度度センサ + アンテナ + 電池ホルダ • 設定もOTA(Over the Air)通信で簡単 • ⾊色々な検知モード • 動き始め,静⽌止,⾃自由落落下 • シングルタップ,ダブルタップ • シェイク,ターン,スピン • ねこったー (参考⽂文献：ハルロック) 21

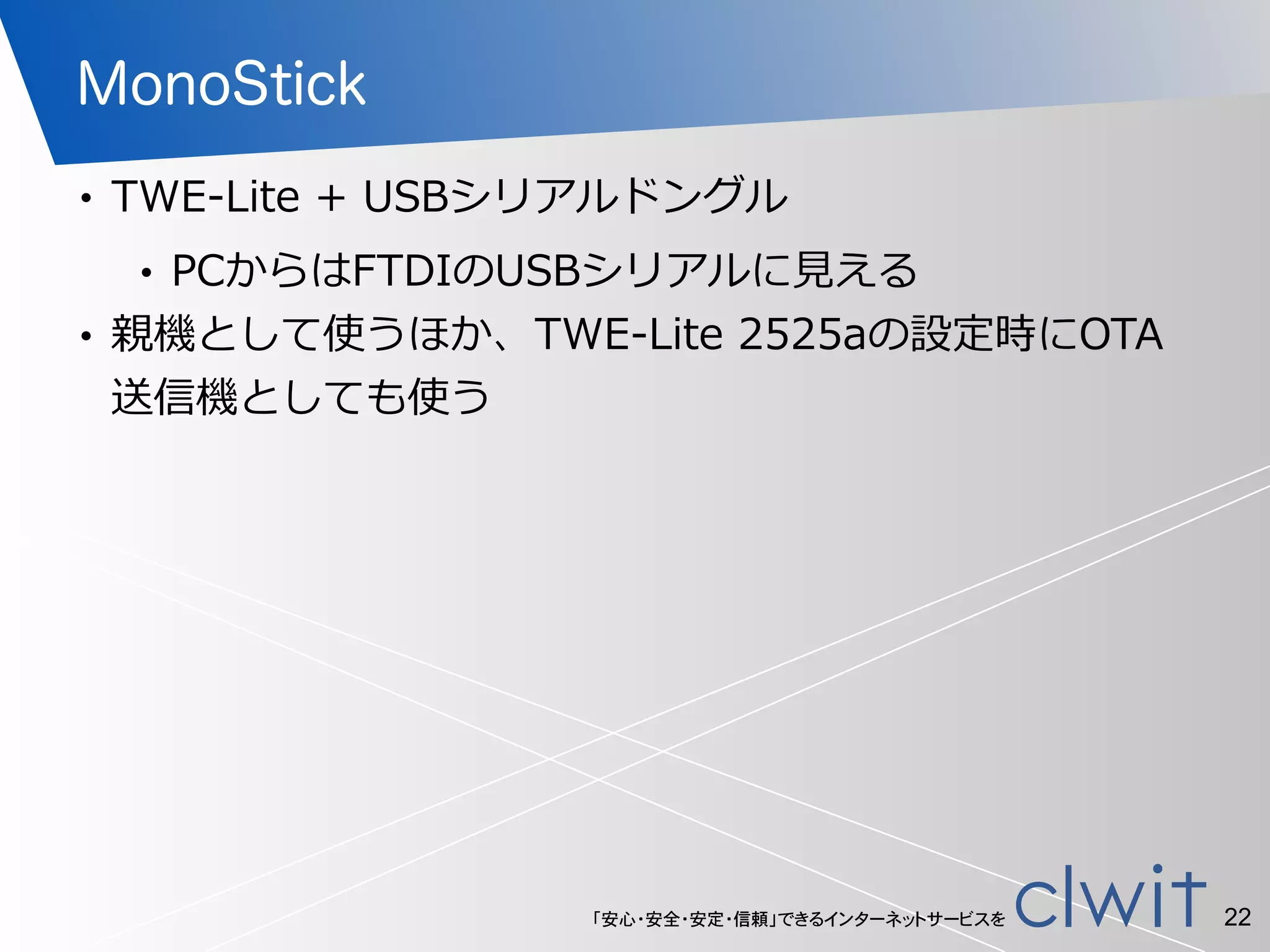

- 22. 「安心・安全・安定・信頼」できるインターネットサービスを MonoStick • TWE-‐‑‒Lite + USBシリアルドングル • PCからはFTDIのUSBシリアルに⾒見見える • 親機として使うほか、TWE-‐‑‒Lite 2525aの設定時にOTA 送信機としても使う 22

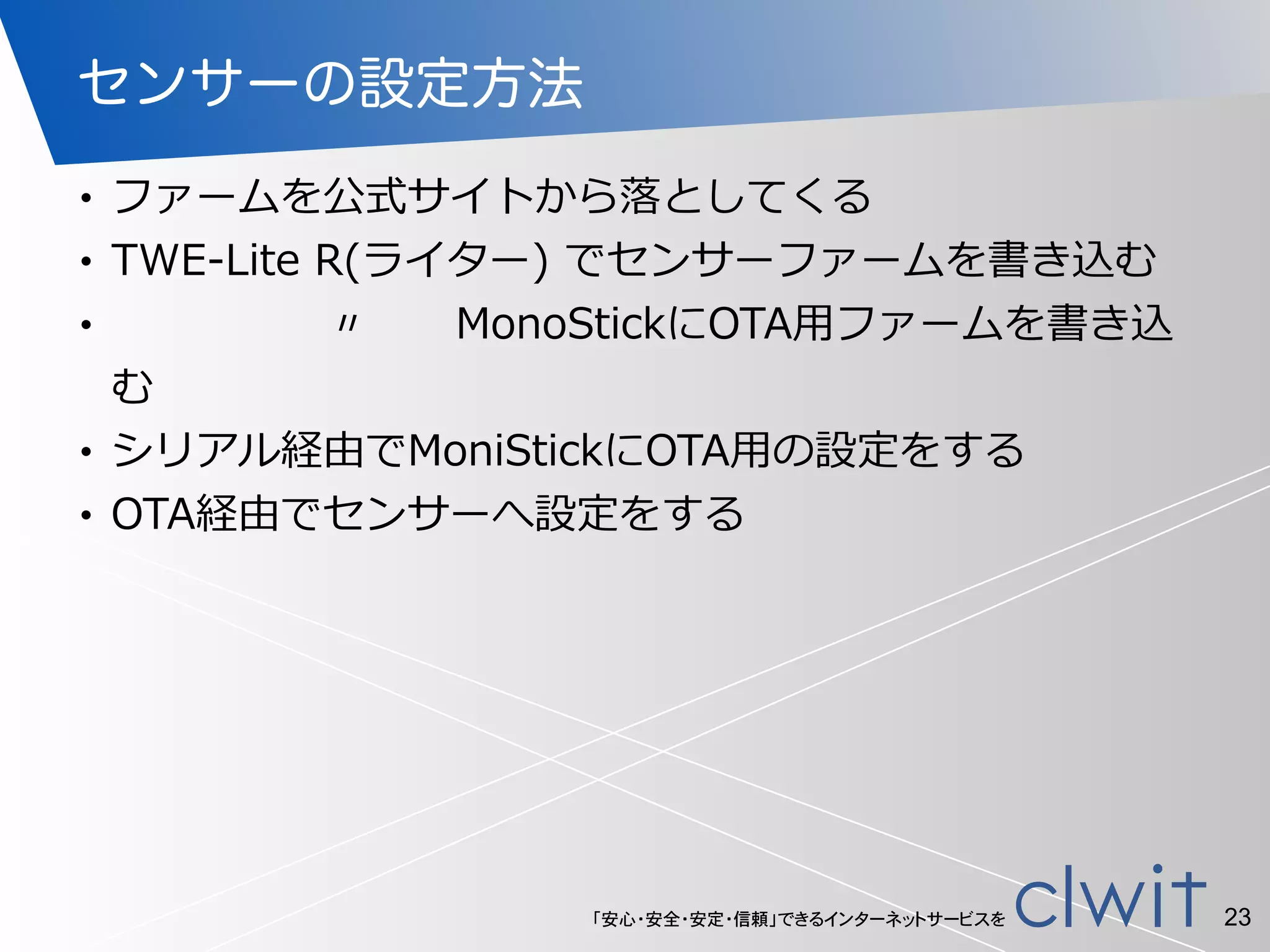

- 23. 「安心・安全・安定・信頼」できるインターネットサービスを センサーの設定方法 • ファームを公式サイトから落落としてくる •TWE-‐‑‒Lite R(ライター) でセンサーファームを書き込む • 〃 MonoStickにOTA⽤用ファームを書き込 む • シリアル経由でMoniStickにOTA⽤用の設定をする • OTA経由でセンサーへ設定をする 23

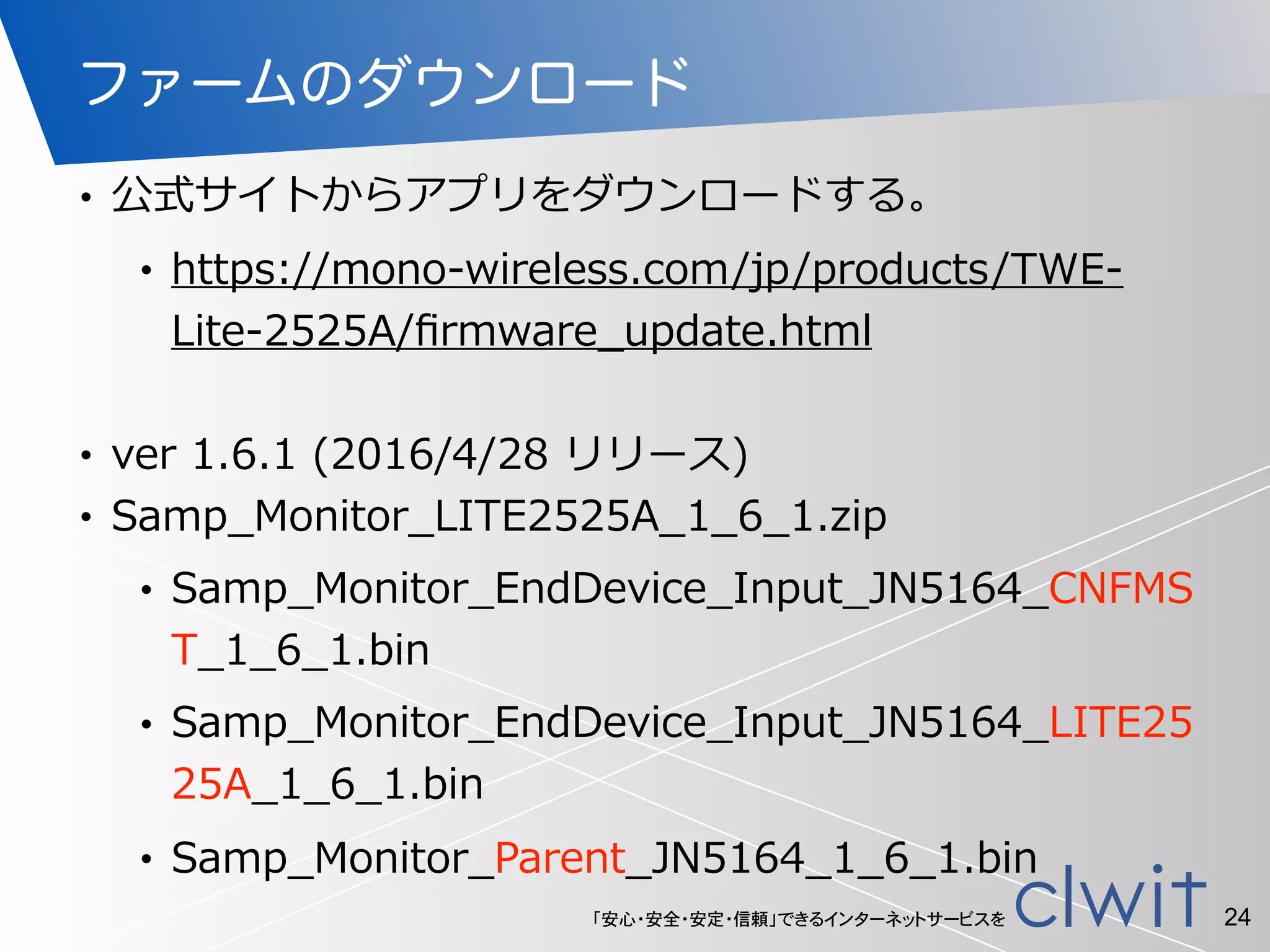

- 24. 「安心・安全・安定・信頼」できるインターネットサービスを ファームのダウンロード • 公式サイトからアプリをダウンロードする。 •https://mono-‐‑‒wireless.com/jp/products/TWE-‐‑‒ Lite-‐‑‒2525A/firmware_̲update.html • ver 1.6.1 (2016/4/28 リリース) • Samp_̲Monitor_̲LITE2525A_̲1_̲6_̲1.zip • Samp_̲Monitor_̲EndDevice_̲Input_̲JN5164_̲CNFMS T_̲1_̲6_̲1.bin • Samp_̲Monitor_̲EndDevice_̲Input_̲JN5164_̲LITE25 25A_̲1_̲6_̲1.bin • Samp_̲Monitor_̲Parent_̲JN5164_̲1_̲6_̲1.bin 24

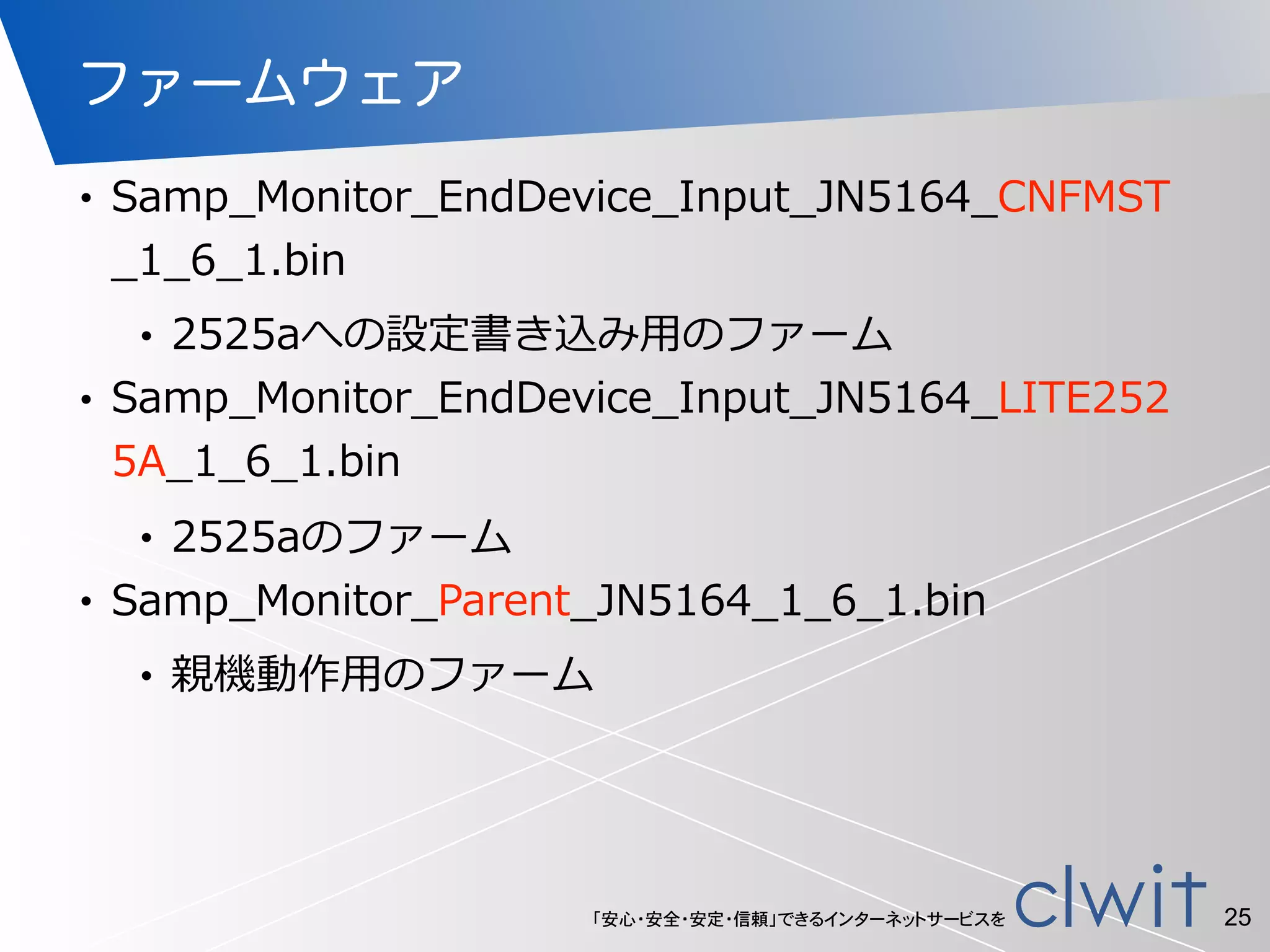

- 25. 「安心・安全・安定・信頼」できるインターネットサービスを ファームウェア • Samp_̲Monitor_̲EndDevice_̲Input_̲JN5164_̲CNFMST _̲1_̲6_̲1.bin •2525aへの設定書き込み⽤用のファーム • Samp_̲Monitor_̲EndDevice_̲Input_̲JN5164_̲LITE252 5A_̲1_̲6_̲1.bin • 2525aのファーム • Samp_̲Monitor_̲Parent_̲JN5164_̲1_̲6_̲1.bin • 親機動作⽤用のファーム 25

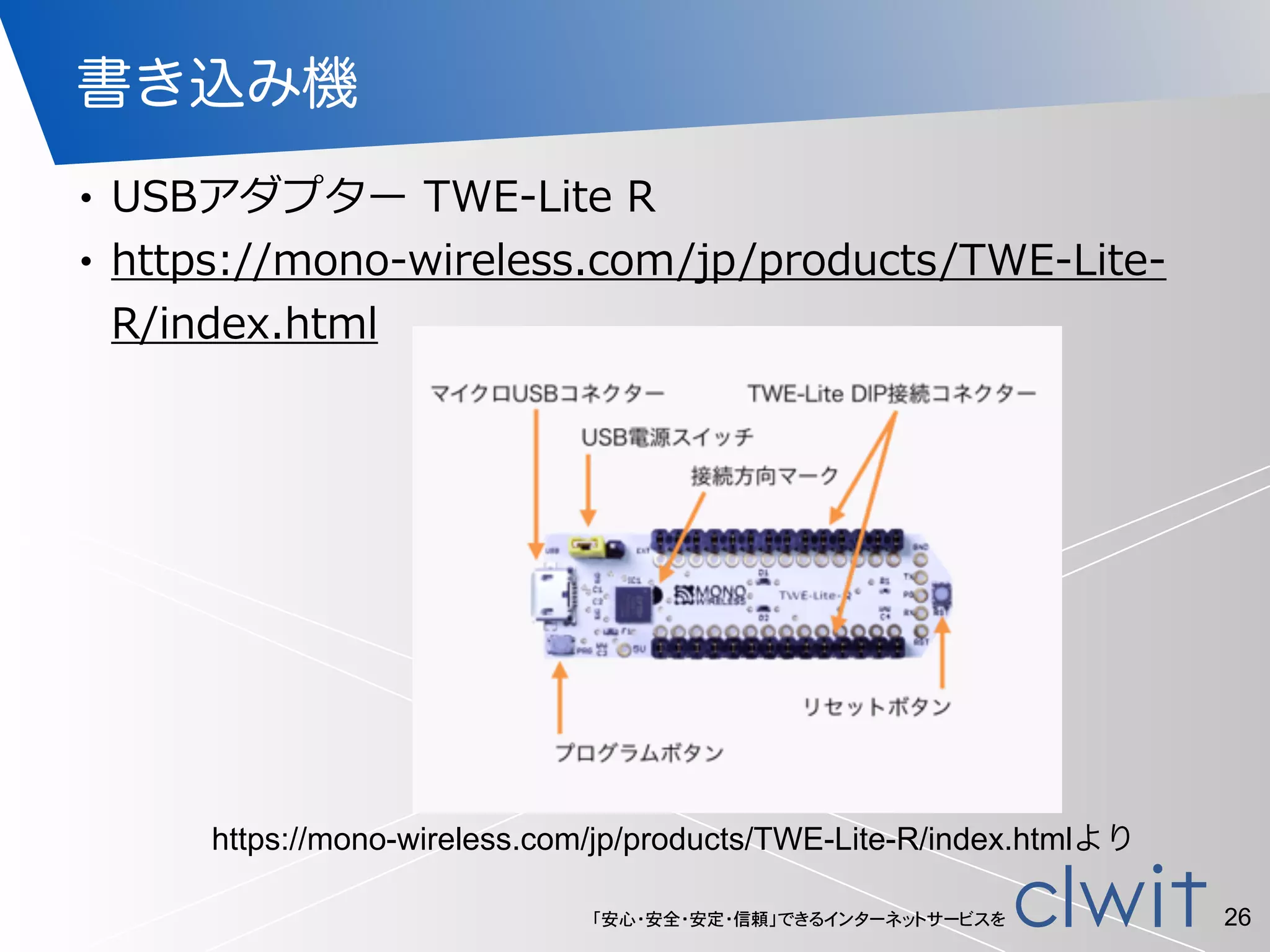

- 26. 「安心・安全・安定・信頼」できるインターネットサービスを 書き込み機 • USBアダプター TWE-‐‑‒Lite R • https://mono-‐‑‒wireless.com/jp/products/TWE-‐‑‒Lite-‐‑‒ R/index.html 26 https://mono-wireless.com/jp/products/TWE-Lite-R/index.htmlより

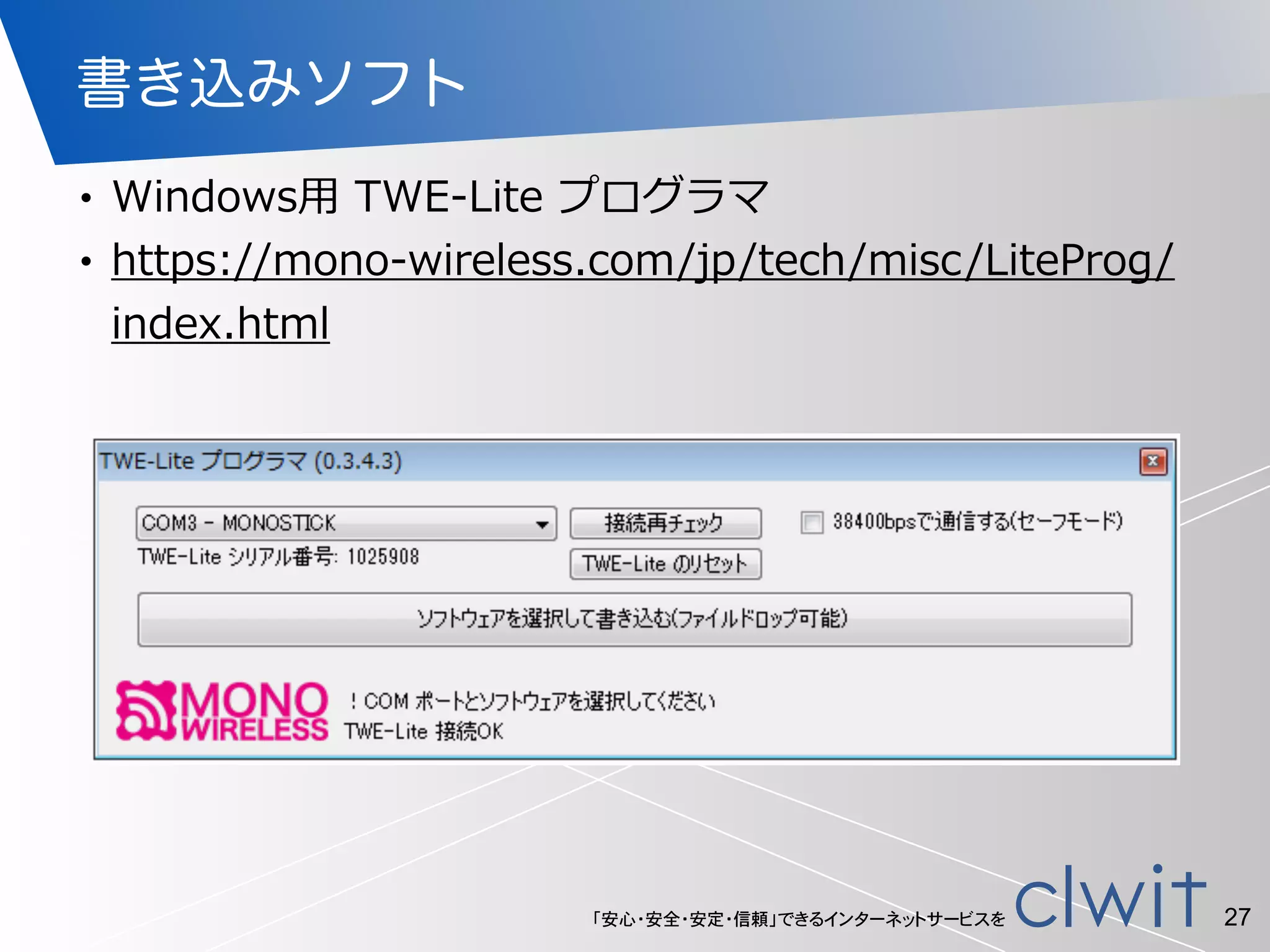

- 27. 「安心・安全・安定・信頼」できるインターネットサービスを 書き込みソフト • Windows⽤用 TWE-‐‑‒Lite プログラマ • https://mono-‐‑‒wireless.com/jp/tech/misc/LiteProg/ index.html 27
- 28.

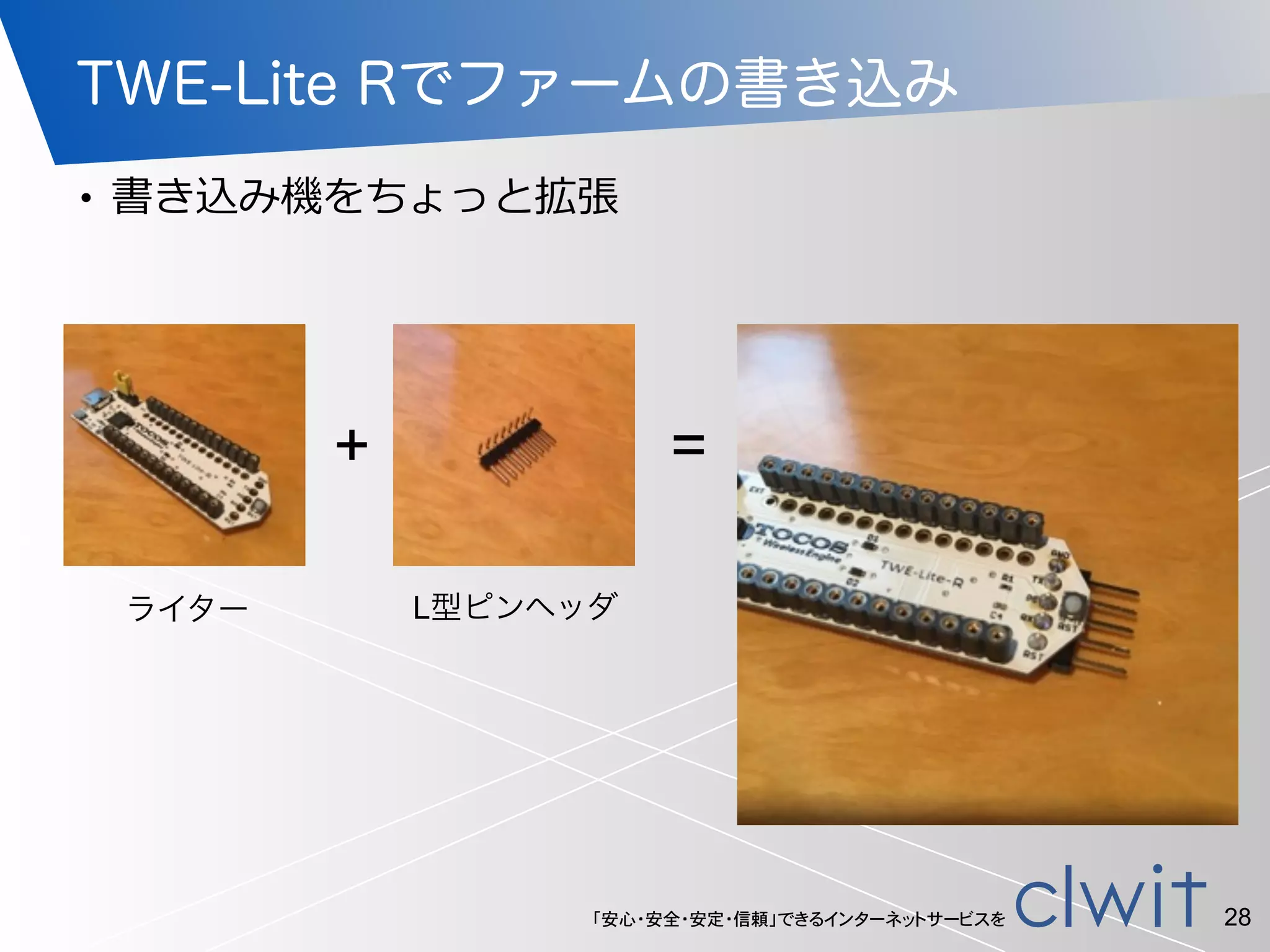

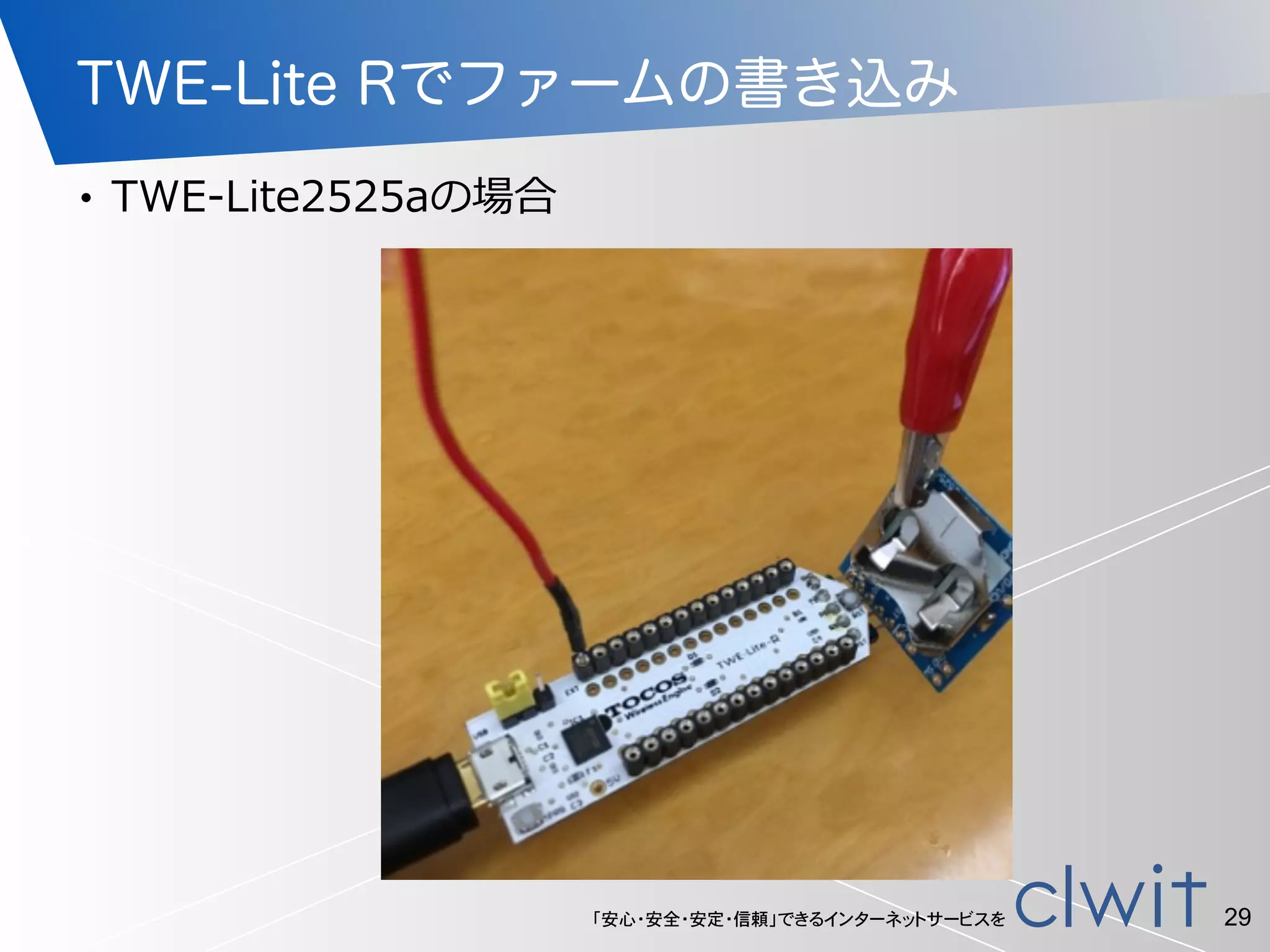

- 29.
- 30. 「安心・安全・安定・信頼」できるインターネットサービスを TWE-Lite Rでファームの書き込み • TWE-‐‑‒Lite プログラマで書き込む • Samp_̲Monitor_̲EndDevice_̲Input_̲JN5164_̲LIT E2525A_̲1_̲6_̲1.bin 30

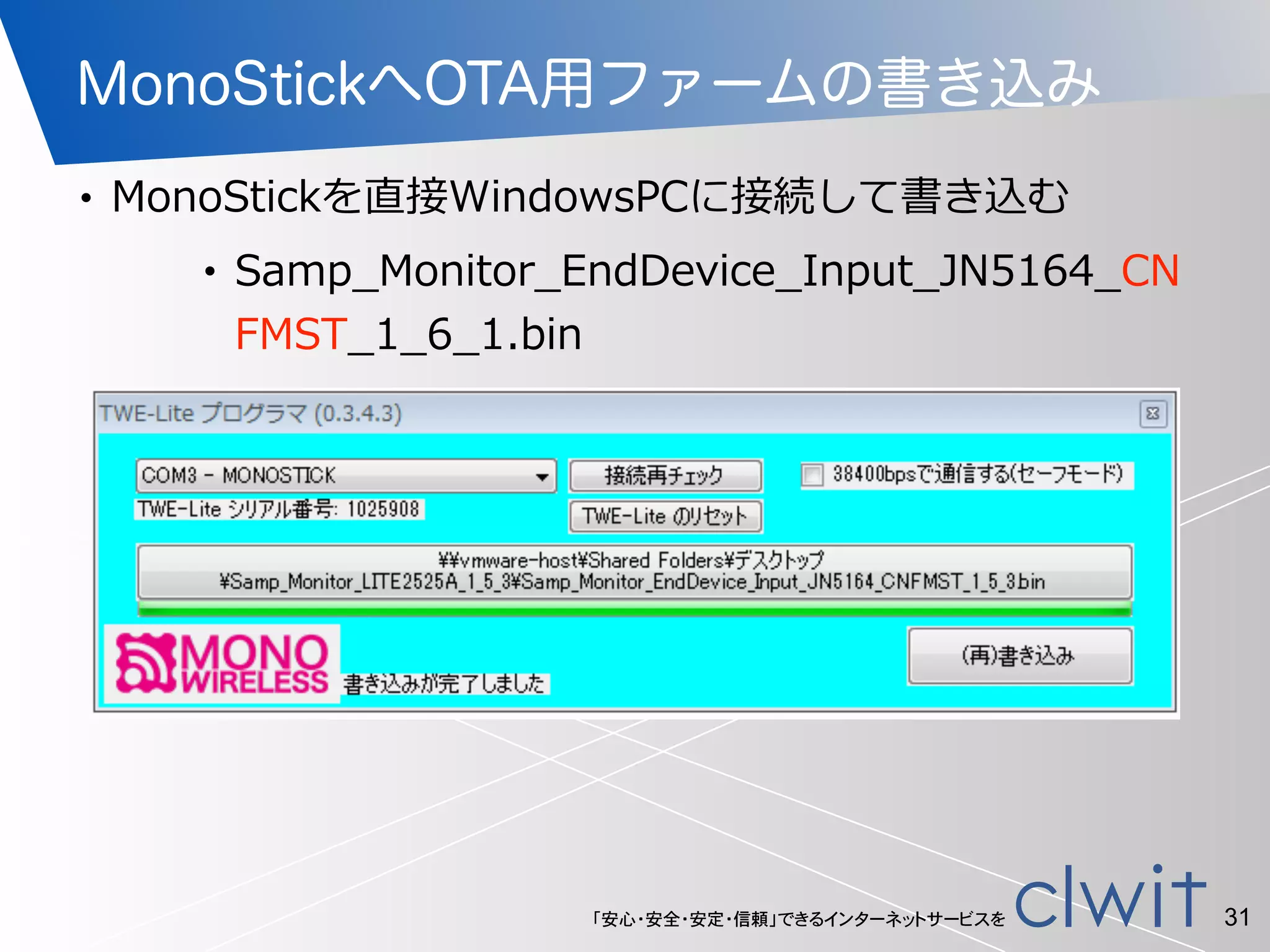

- 31. 「安心・安全・安定・信頼」できるインターネットサービスを MonoStickへOTA用ファームの書き込み • MonoStickを直接WindowsPCに接続して書き込む •Samp_̲Monitor_̲EndDevice_̲Input_̲JN5164_̲CN FMST_̲1_̲6_̲1.bin 31

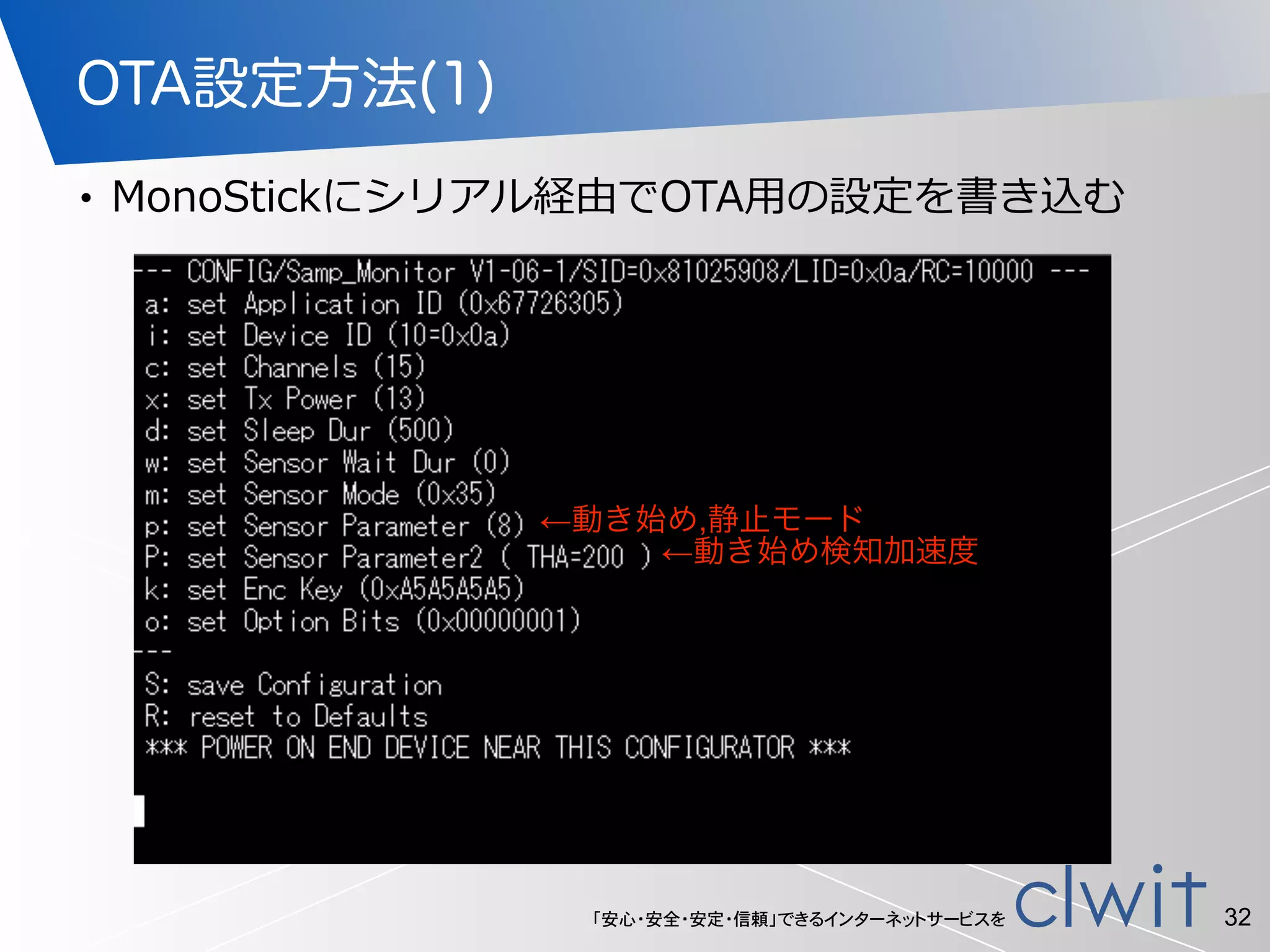

- 32.

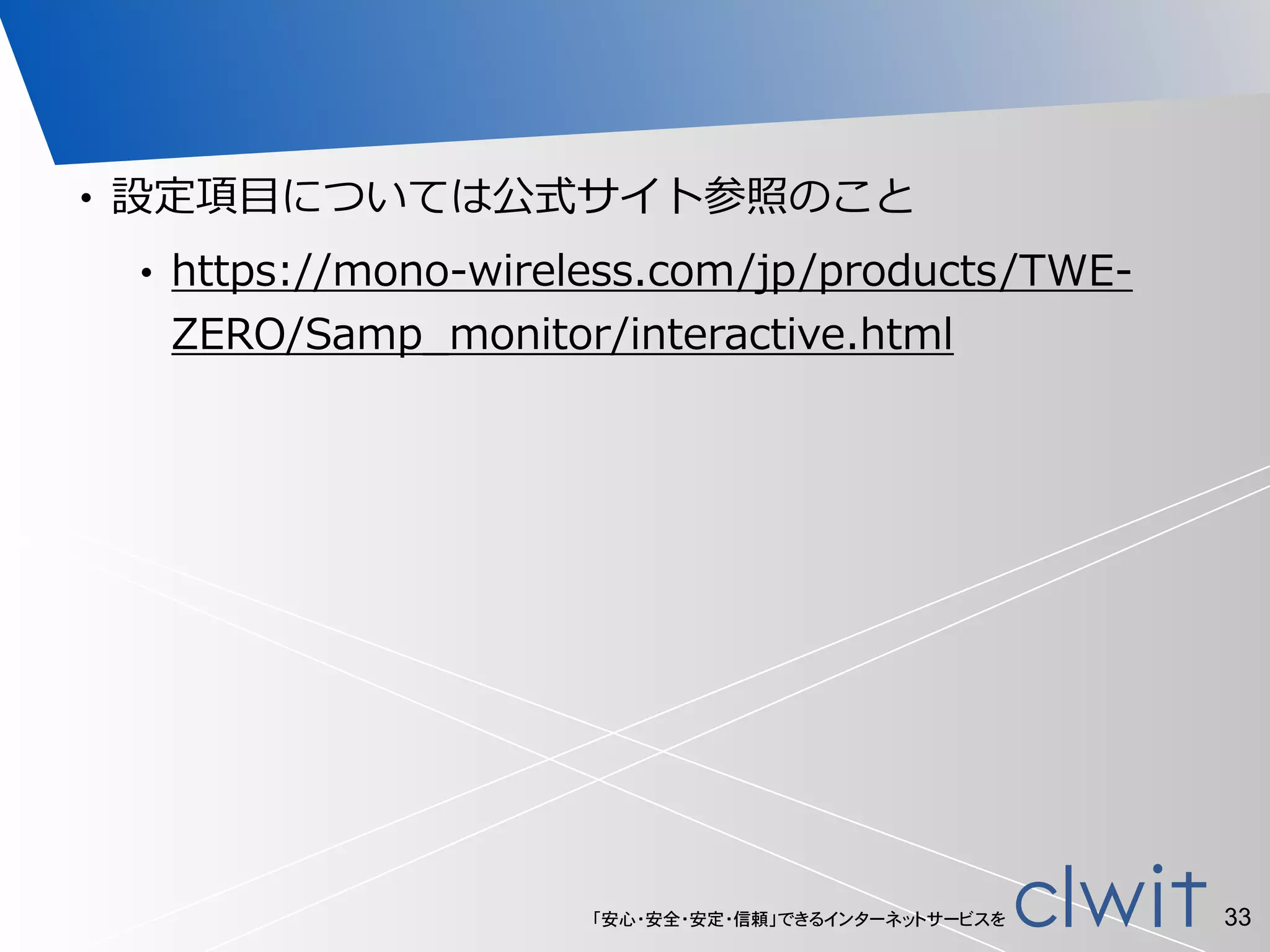

- 33. 「安心・安全・安定・信頼」できるインターネットサービスを • 設定項⽬目については公式サイト参照のこと •https://mono-‐‑‒wireless.com/jp/products/TWE-‐‑‒ ZERO/Samp_̲monitor/interactive.html 33

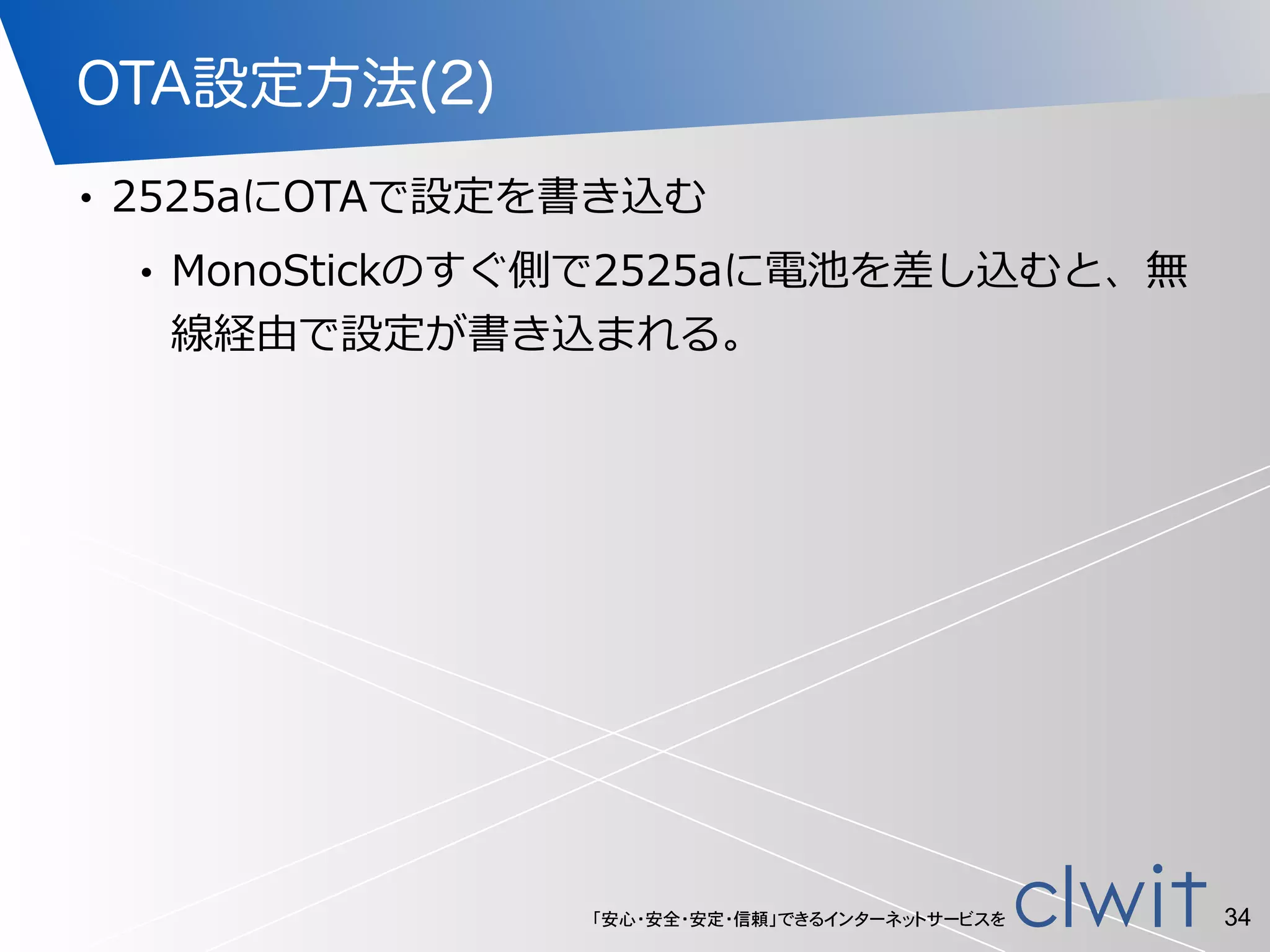

- 34. 「安心・安全・安定・信頼」できるインターネットサービスを OTA設定方法(2) • 2525aにOTAで設定を書き込む •MonoStickのすぐ側で2525aに電池を差し込むと、無 線経由で設定が書き込まれる。 34

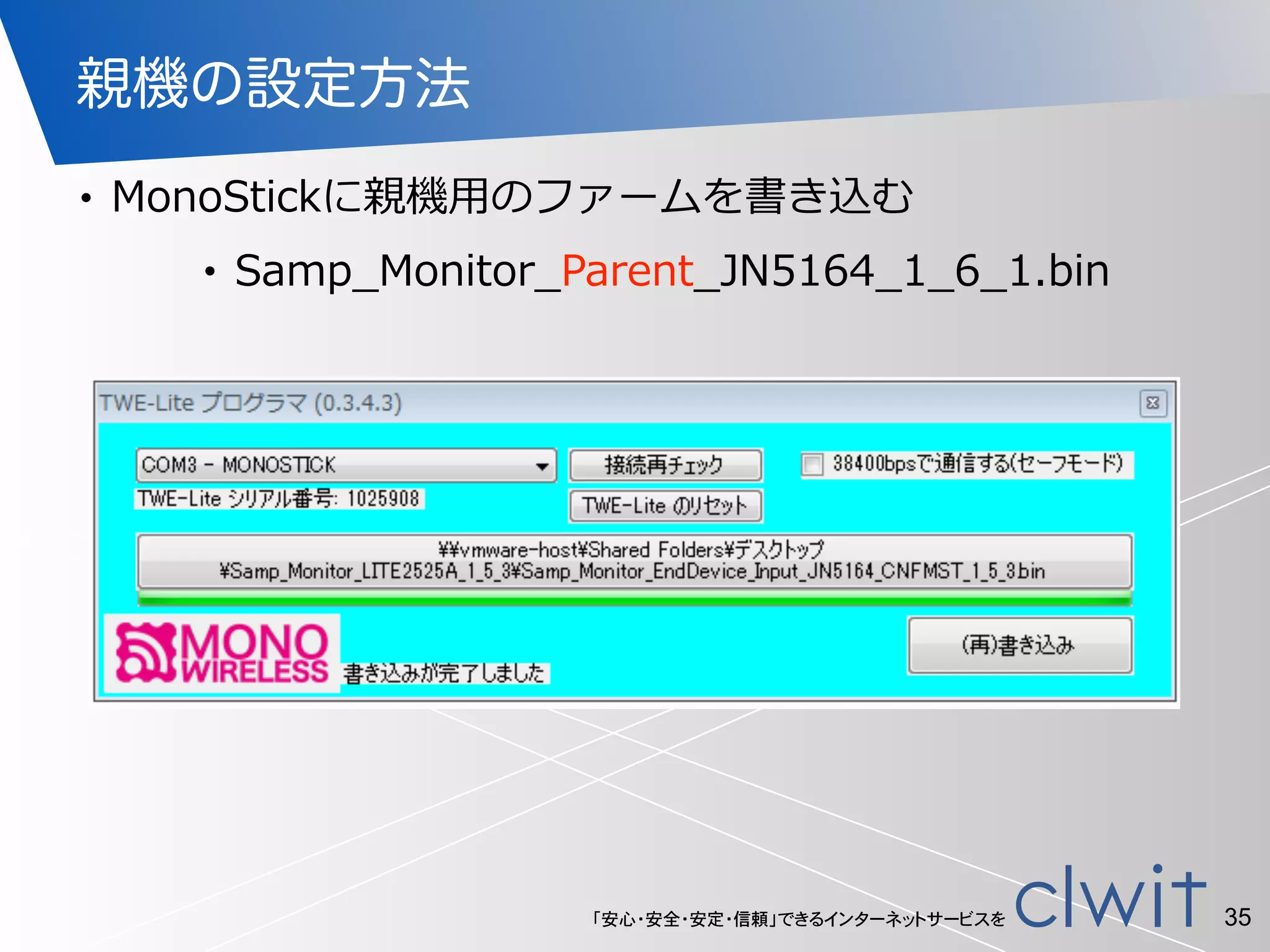

- 35. 「安心・安全・安定・信頼」できるインターネットサービスを 親機の設定方法 • MonoStickに親機⽤用のファームを書き込む •Samp_̲Monitor_̲Parent_̲JN5164_̲1_̲6_̲1.bin 35

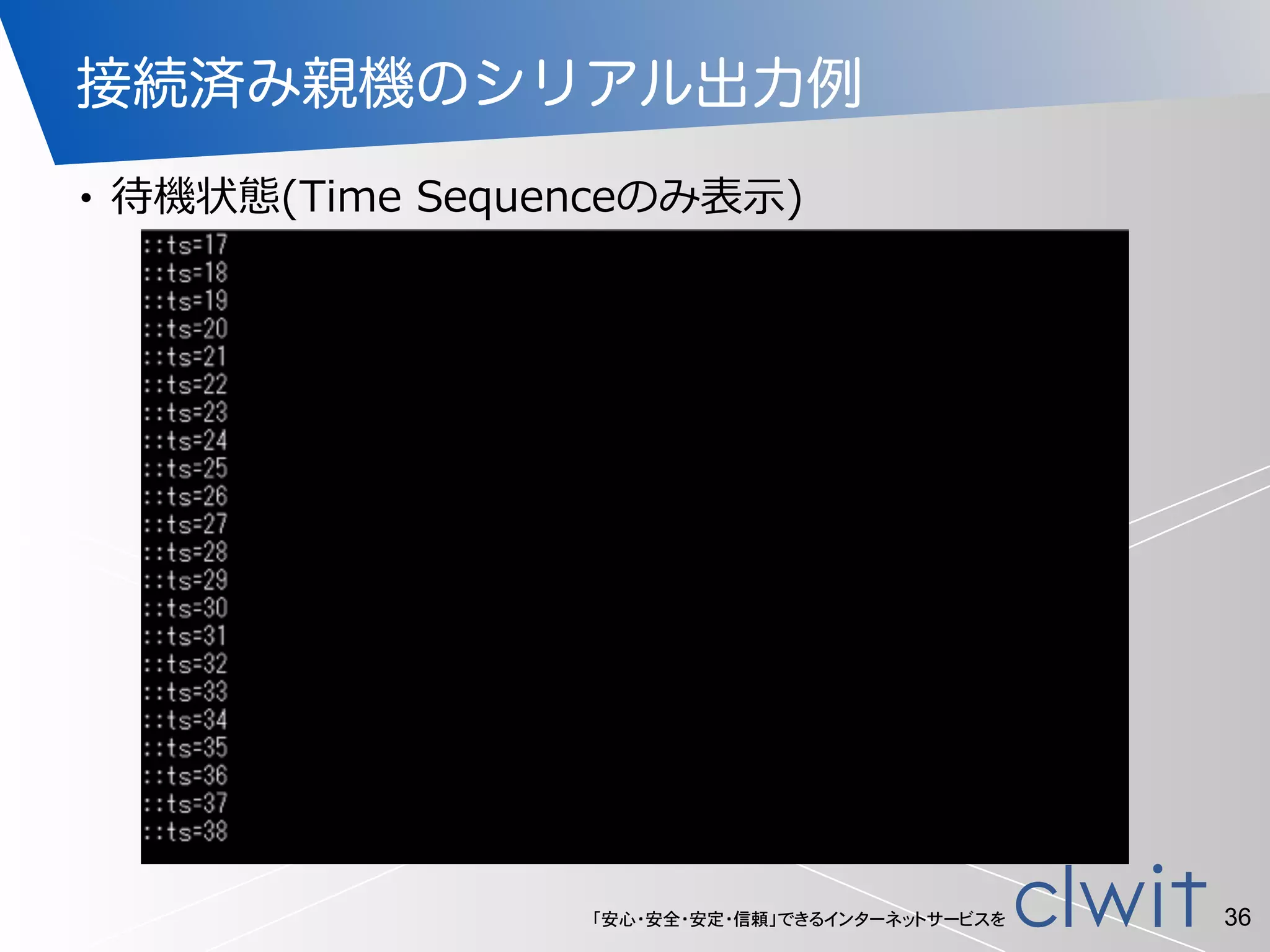

- 36.

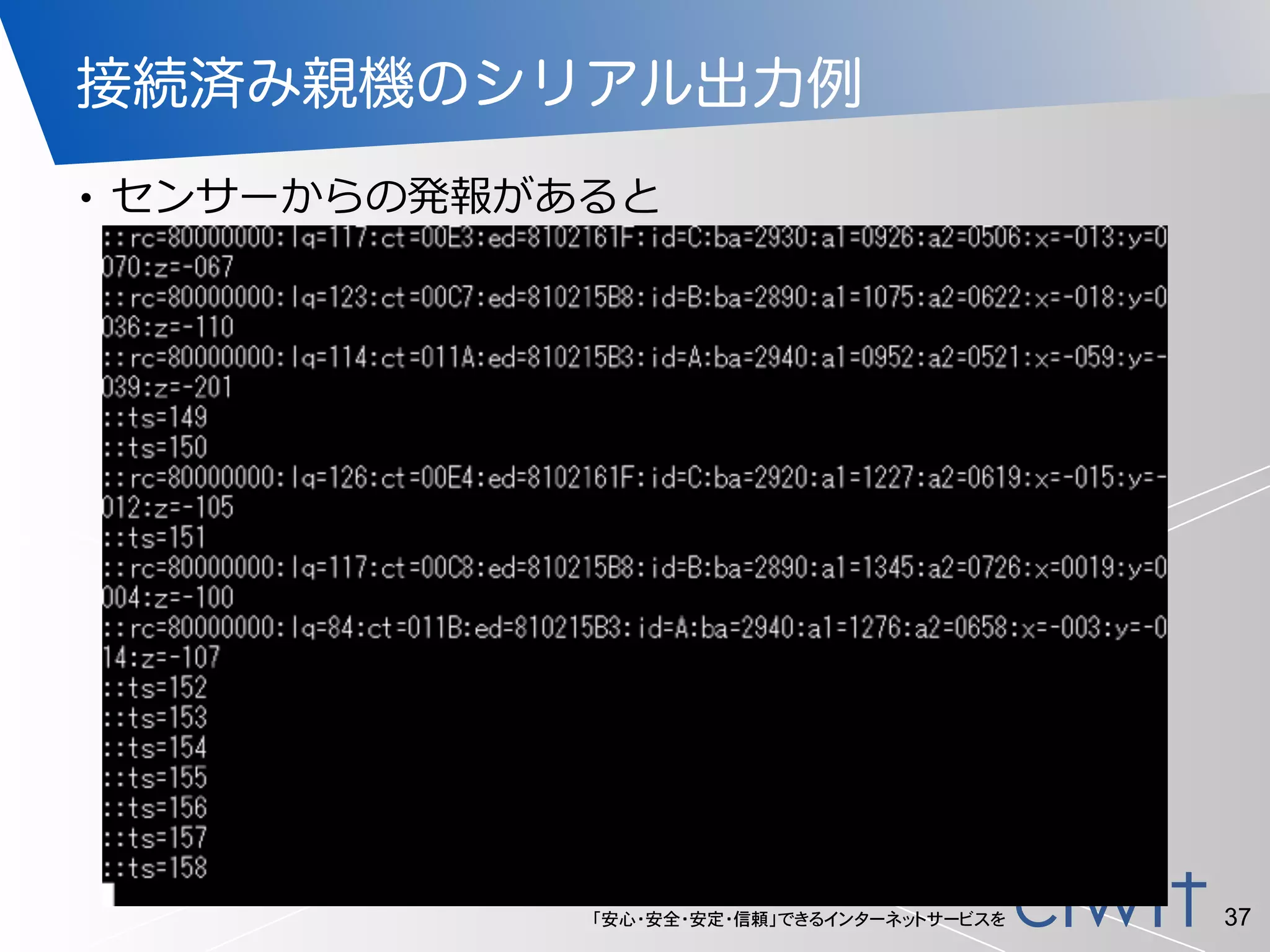

- 37.

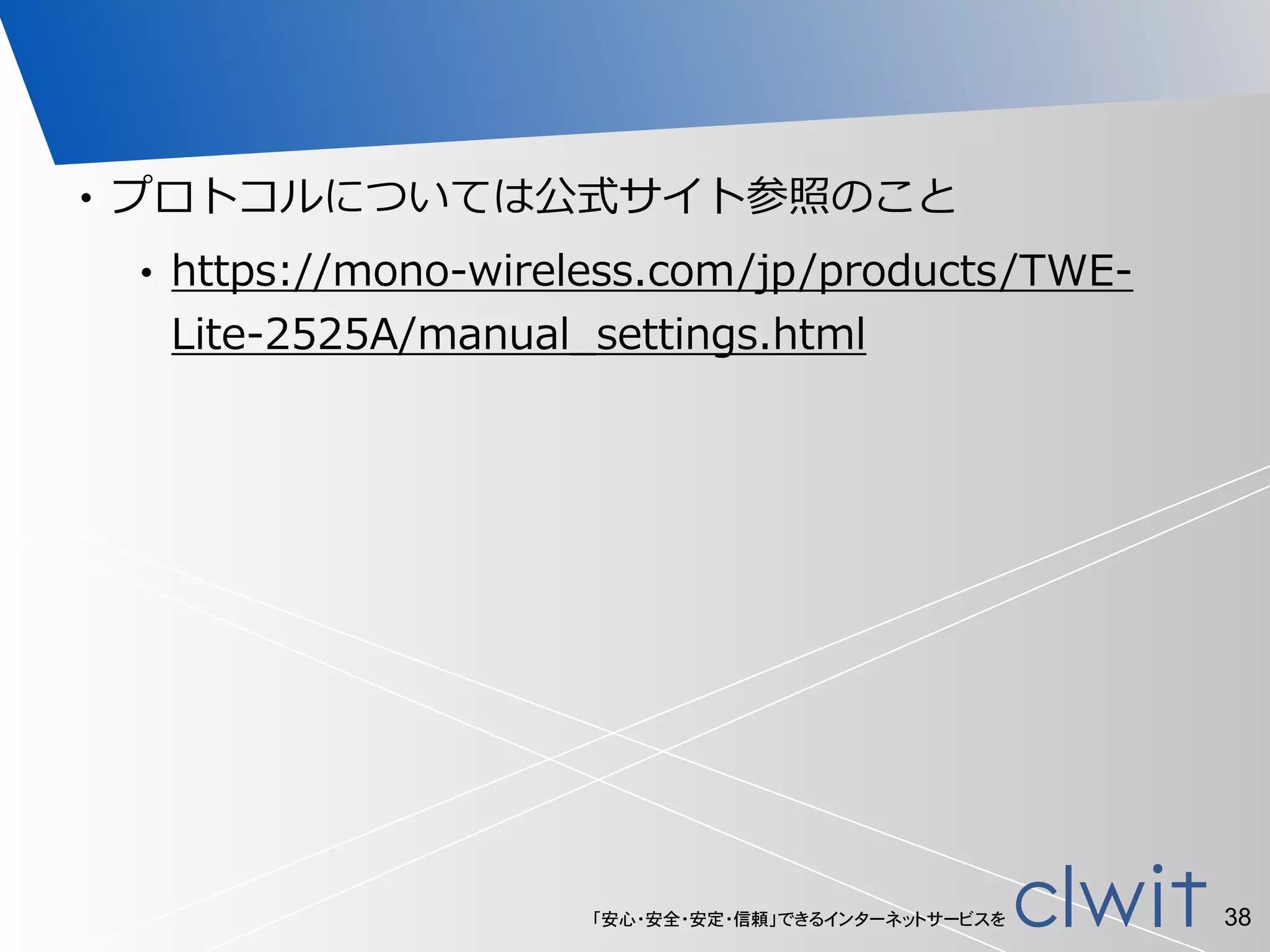

- 38. 「安心・安全・安定・信頼」できるインターネットサービスを • プロトコルについては公式サイト参照のこと •https://mono-‐‑‒wireless.com/jp/products/TWE-‐‑‒ Lite-‐‑‒2525A/manual_̲settings.html 38

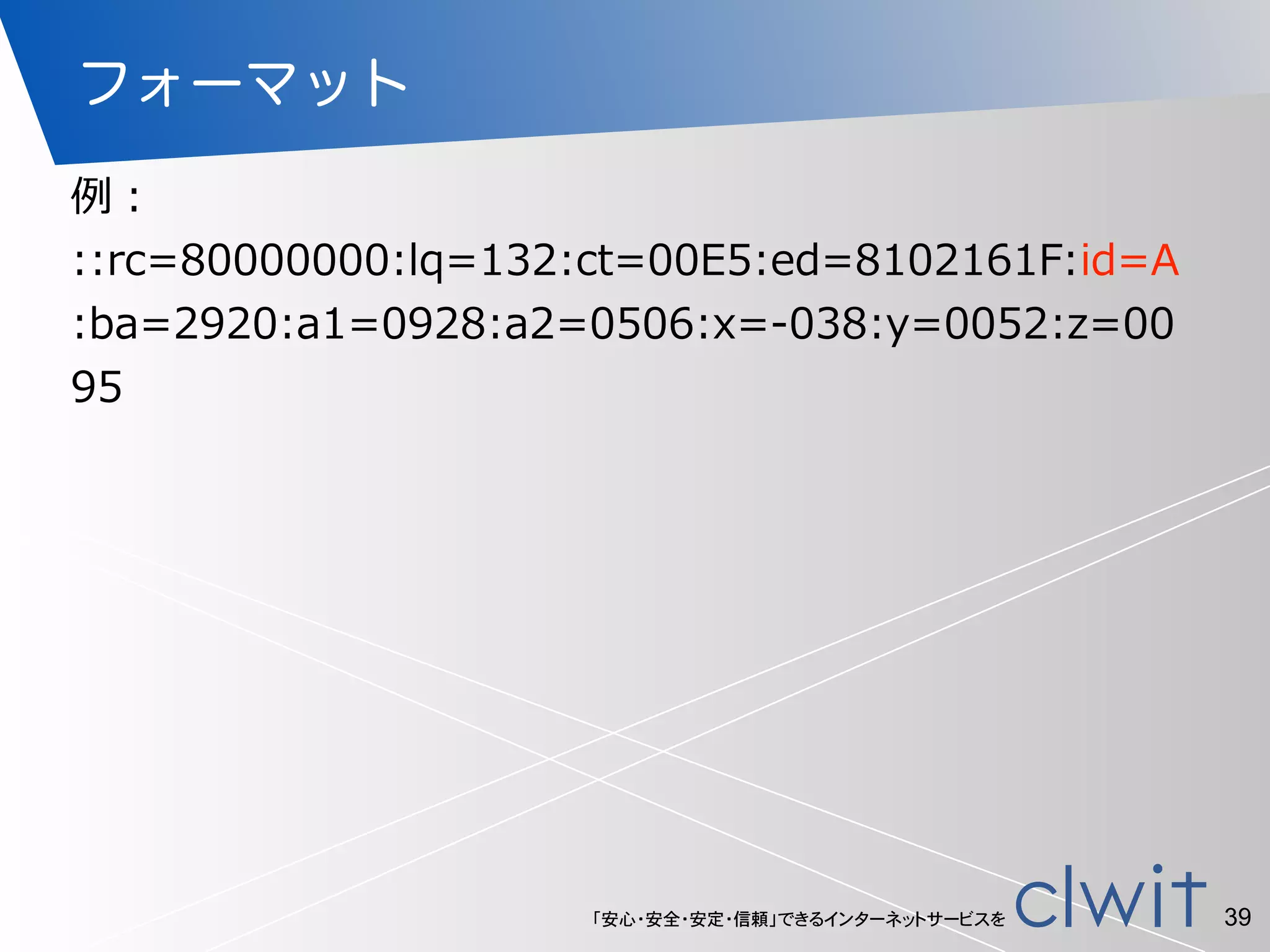

- 39.

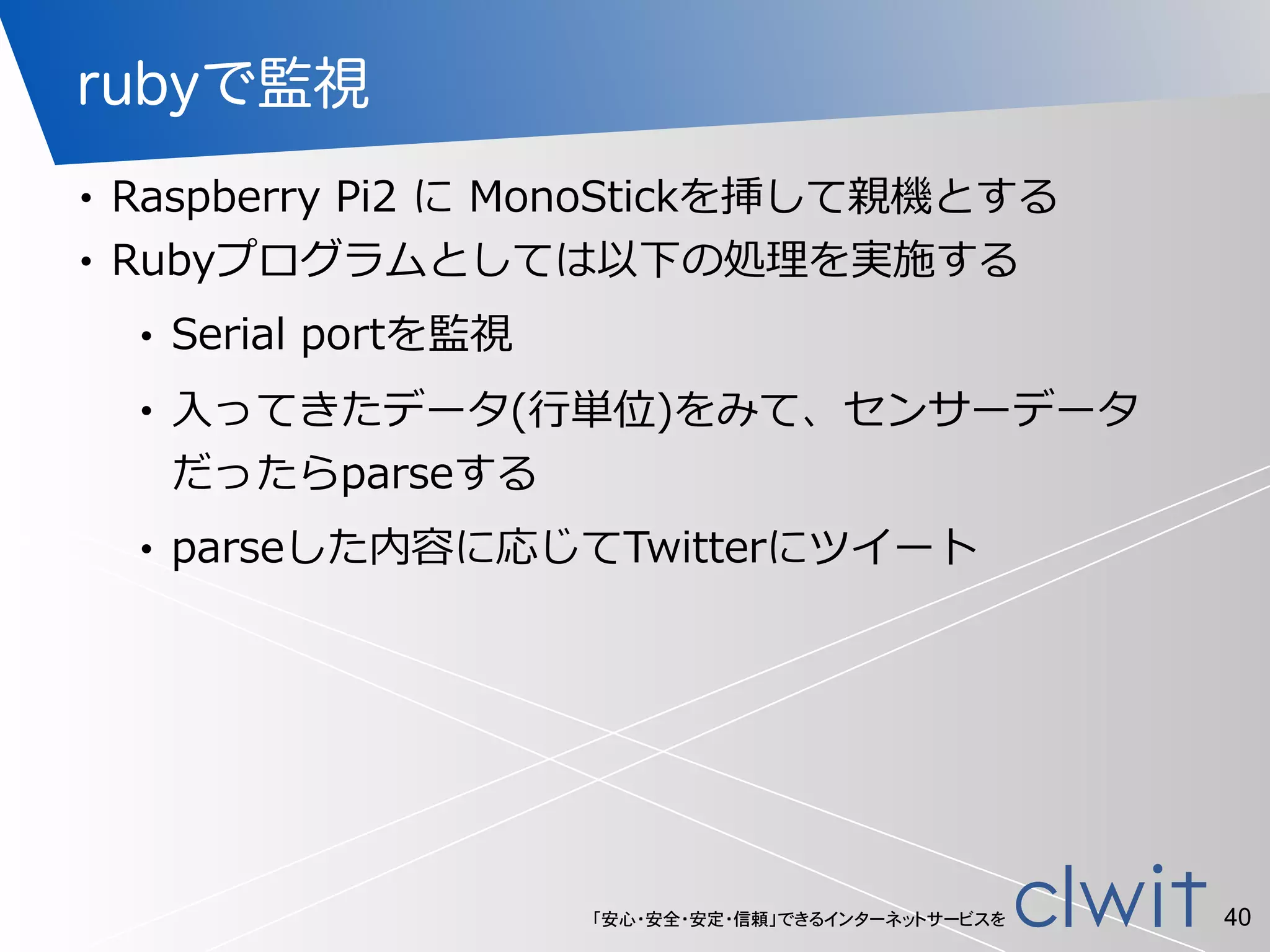

- 40. 「安心・安全・安定・信頼」できるインターネットサービスを rubyで監視 • Raspberry Pi2 に MonoStickを挿して親機とする • Rubyプログラムとしては以下の処理理を実施する • Serial portを監視 • ⼊入ってきたデータ(⾏行行単位)をみて、センサーデータ だったらparseする • parseした内容に応じてTwitterにツイート 40
- 41. 「安心・安全・安定・信頼」できるインターネットサービスを サンプルプログラム 41 # coding: utf-8 require'serialport' require 'twitter' require 'optparse' class SensorAlert def initialize(serial_device, msg_q) @msg_q = msg_q @sensor_stats = {} @sp = SerialPort.new(serial_device, 115_200, 8, 1, 0) rescue => e puts e.to_s exit 1 end def line_parser(line) return nil if !line.match(/^::/) || line.match(/^::ts/) if line =~ /^::rc/ line.chomp.split(':').inject({}) { |a, e| a.merge! Hash[*e.split('=')] } end end

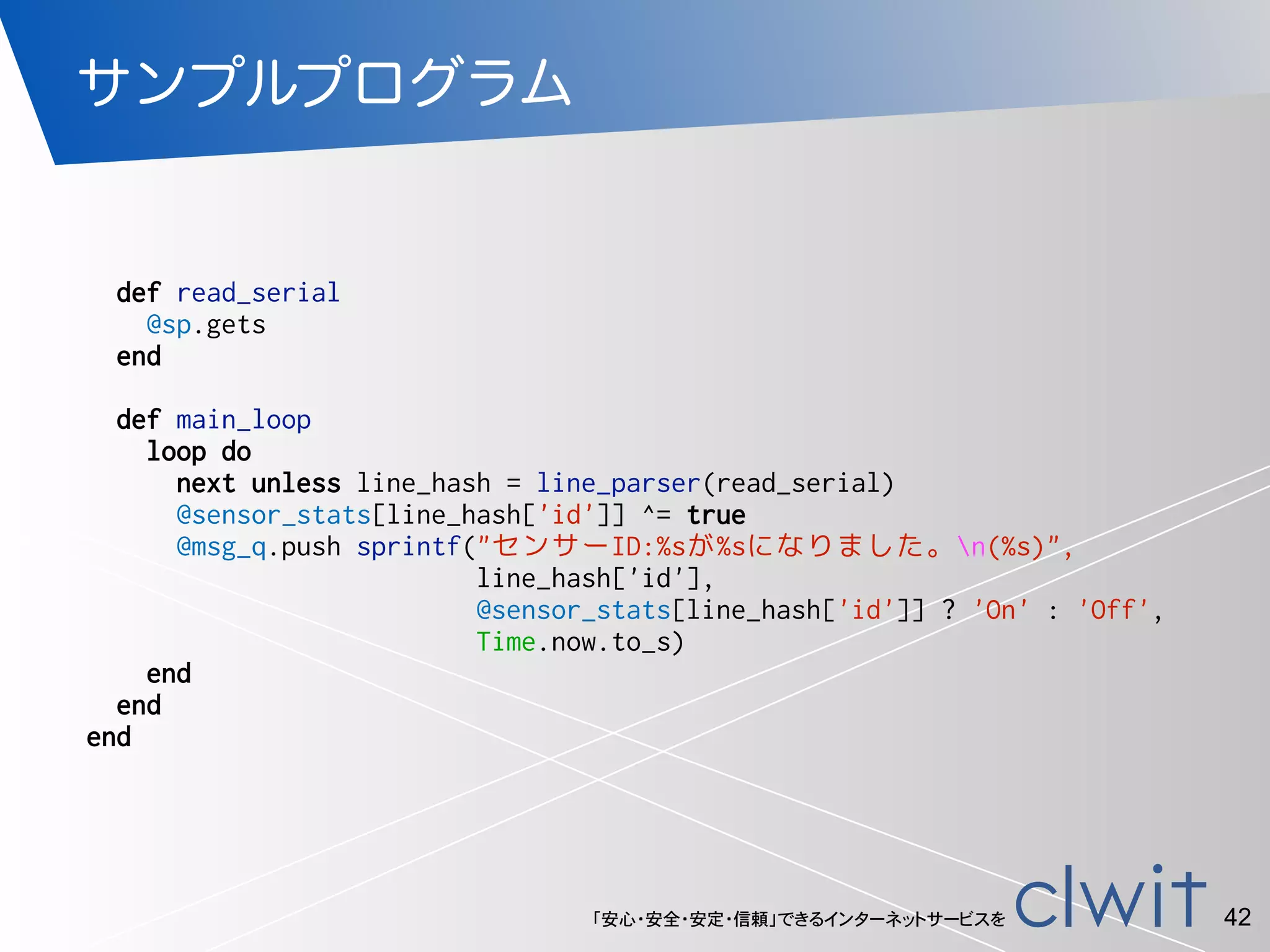

- 42. 「安心・安全・安定・信頼」できるインターネットサービスを サンプルプログラム 42 def read_serial @sp.gets end def main_loop loopdo next unless line_hash = line_parser(read_serial) @sensor_stats[line_hash['id']] ^= true @msg_q.push sprintf("センサーID:%sが%sになりました。n(%s)", line_hash['id'], @sensor_stats[line_hash['id']] ? 'On' : 'Off', Time.now.to_s) end end end
- 43. 「安心・安全・安定・信頼」できるインターネットサービスを サンプルプログラム 43 class TwitterUpdate CONSUMER_KEY ='XXXXXXXXXXXXXXXXX' CONSUMER_SECRET = 'XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX' ACCESS_TOKEN_KEY = 'XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX' ACCESS_SECRET = 'XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX' def initialize(queue) @queue = queue @client = Twitter::REST::Client.new do |config| config.consumer_key = CONSUMER_KEY config.consumer_secret = CONSUMER_SECRET config.access_token = ACCESS_TOKEN_KEY config.access_token_secret = ACCESS_SECRET end end def main_loop loop do @client.update(@queue.pop) end end end

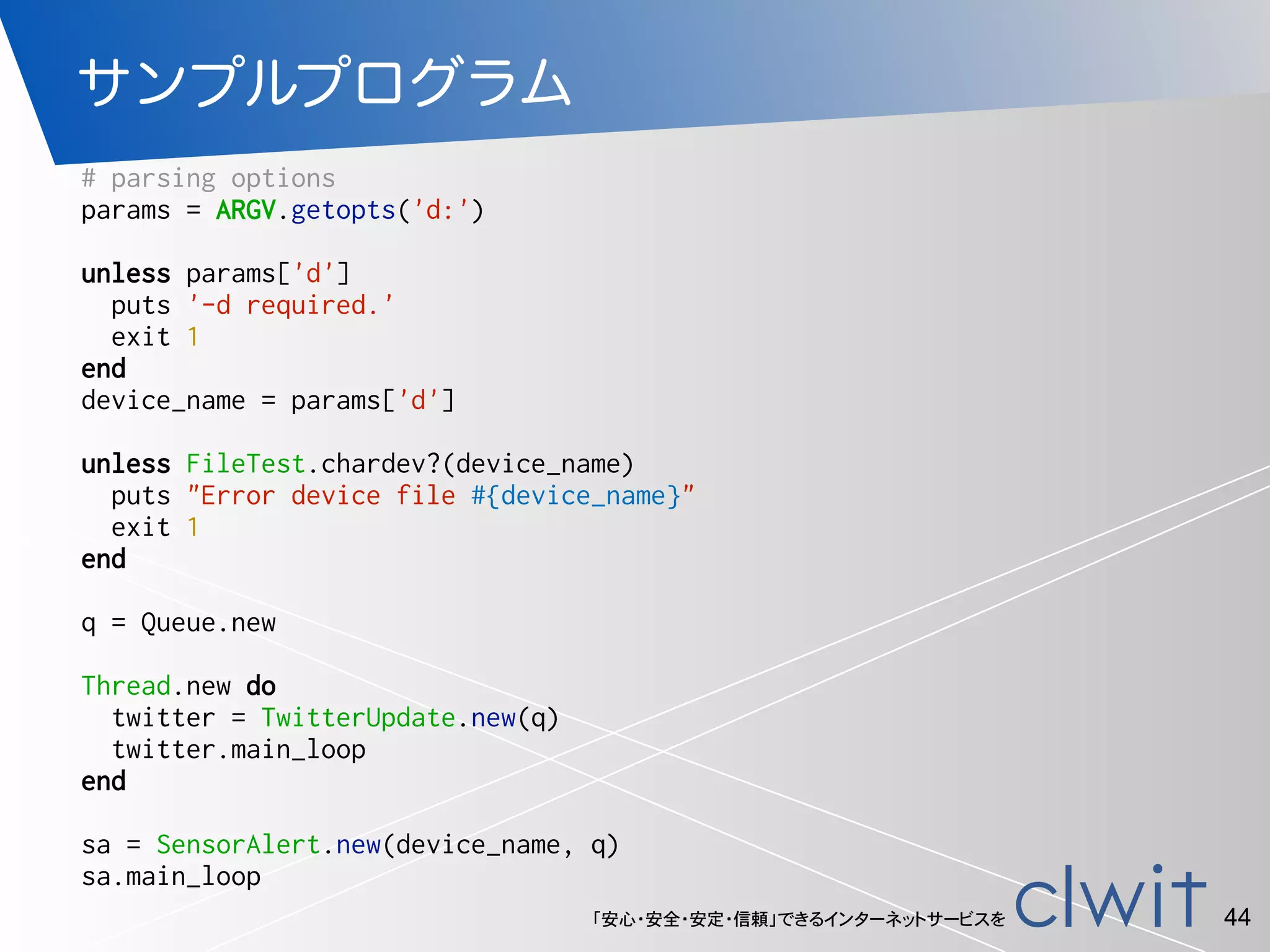

- 44. 「安心・安全・安定・信頼」できるインターネットサービスを サンプルプログラム 44 # parsing options params= ARGV.getopts('d:') unless params['d'] puts '-d required.' exit 1 end device_name = params['d'] unless FileTest.chardev?(device_name) puts "Error device file #{device_name}" exit 1 end q = Queue.new Thread.new do twitter = TwitterUpdate.new(q) twitter.main_loop end sa = SensorAlert.new(device_name, q) sa.main_loop
- 45.

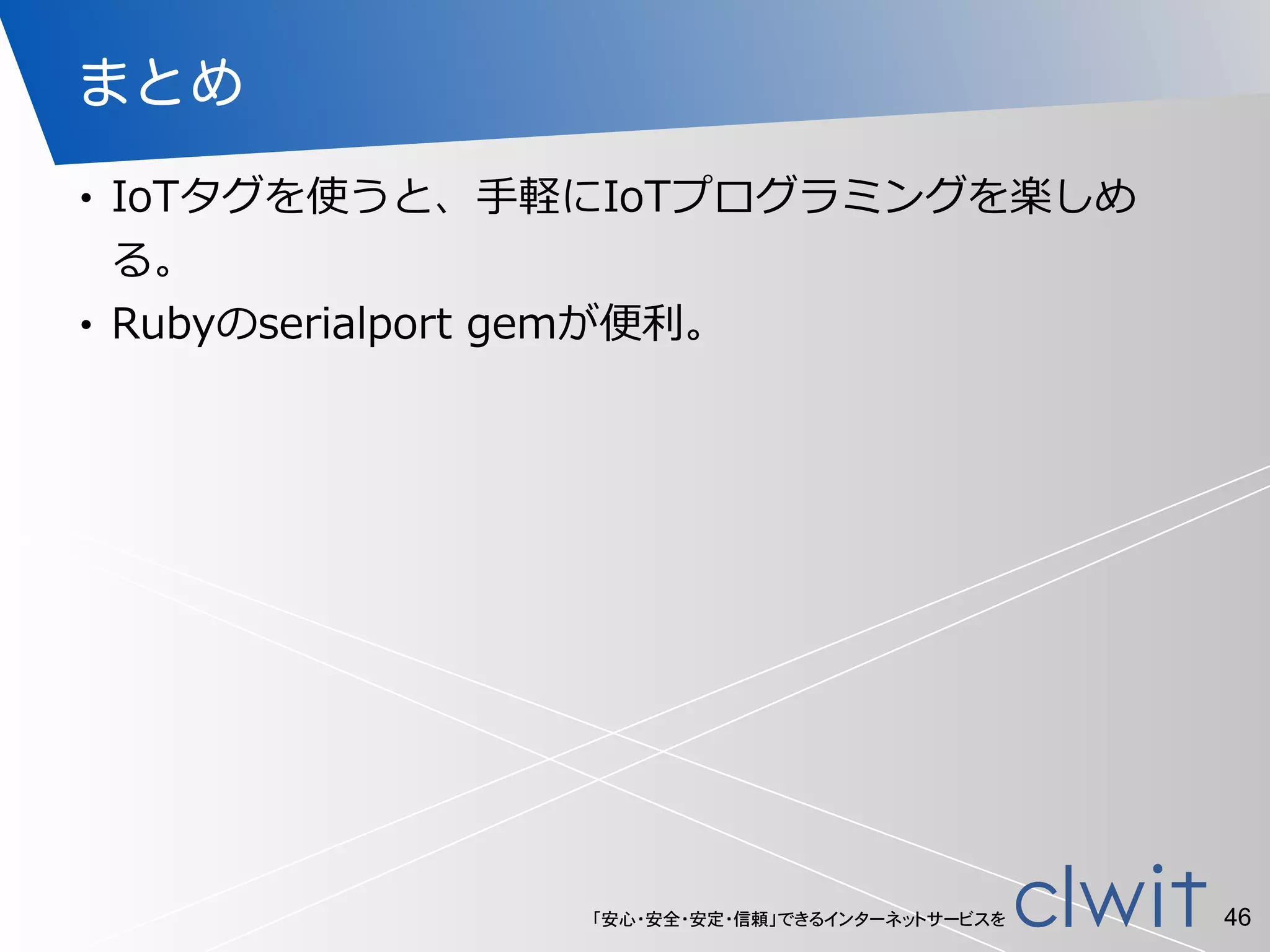

- 46. 「安心・安全・安定・信頼」できるインターネットサービスを まとめ • IoTタグを使うと、⼿手軽にIoTプログラミングを楽しめ る。 •Rubyのserialport gemが便便利利。 46

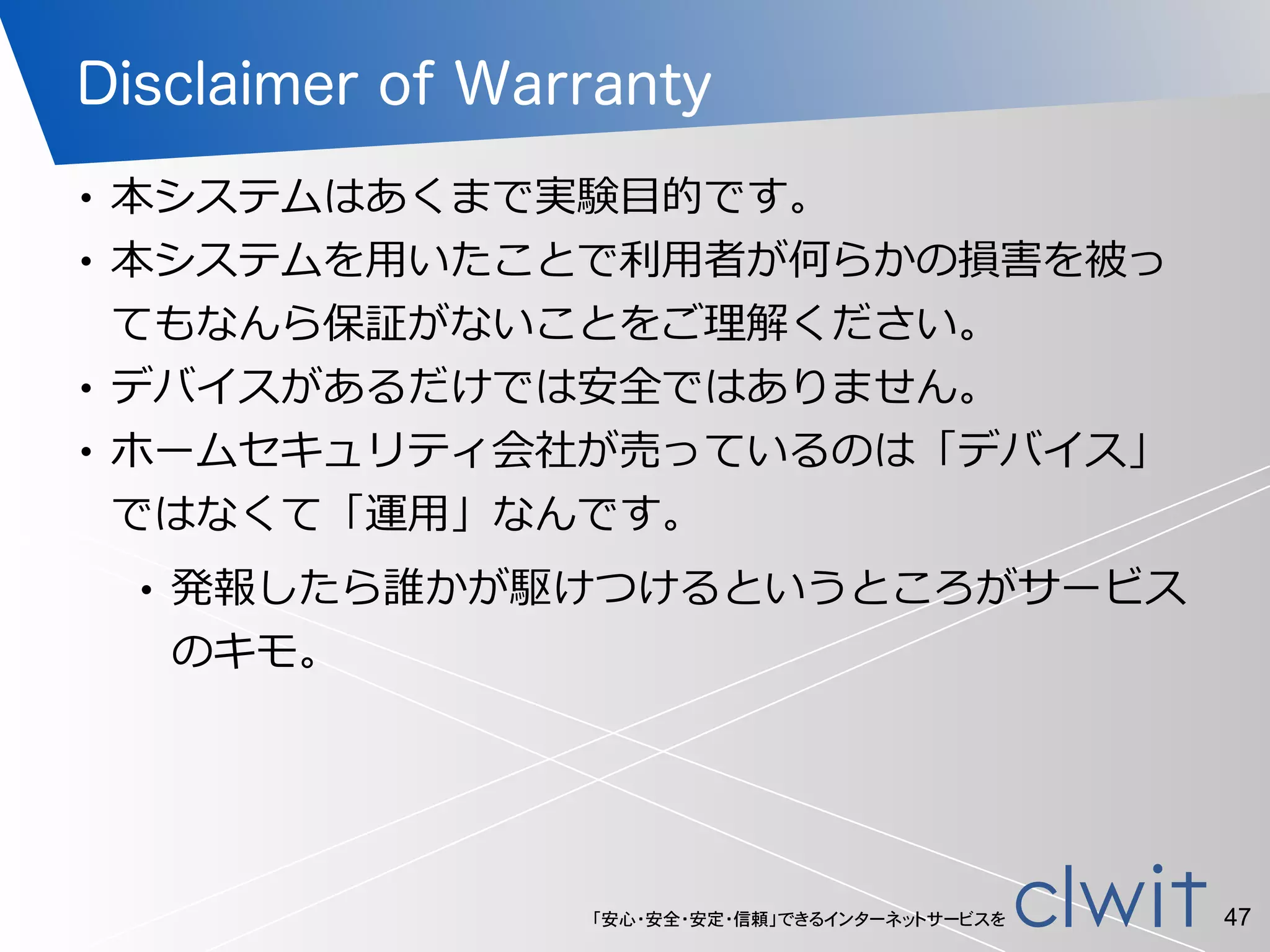

- 47. 「安心・安全・安定・信頼」できるインターネットサービスを Disclaimer of Warranty •本システムはあくまで実験⽬目的です。 • 本システムを⽤用いたことで利利⽤用者が何らかの損害を被っ てもなんら保証がないことをご理理解ください。 • デバイスがあるだけでは安全ではありません。 • ホームセキュリティ会社が売っているのは「デバイス」 ではなくて「運⽤用」なんです。 • 発報したら誰かが駆けつけるというところがサービス のキモ。 47

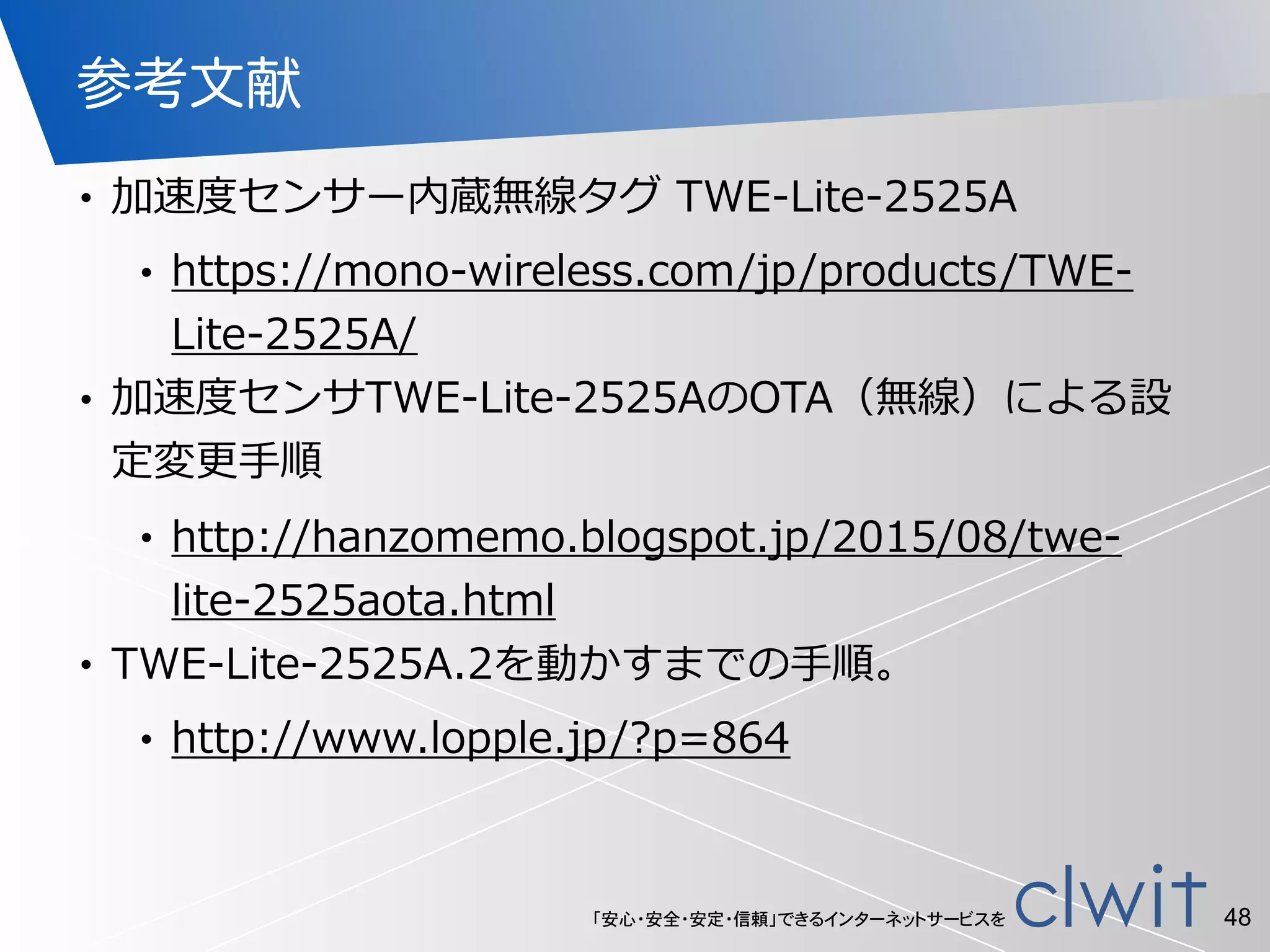

- 48. 「安心・安全・安定・信頼」できるインターネットサービスを 参考文献 • 加速度度センサー内蔵無線タグ TWE-‐‑‒Lite-‐‑‒2525A • https://mono-‐‑‒wireless.com/jp/products/TWE-‐‑‒ Lite-‐‑‒2525A/ • 加速度度センサTWE-‐‑‒Lite-‐‑‒2525AのOTA（無線）による設 定変更更⼿手順 • http://hanzomemo.blogspot.jp/2015/08/twe-‐‑‒ lite-‐‑‒2525aota.html • TWE-‐‑‒Lite-‐‑‒2525A.2を動かすまでの⼿手順。 • http://www.lopple.jp/?p=864 48

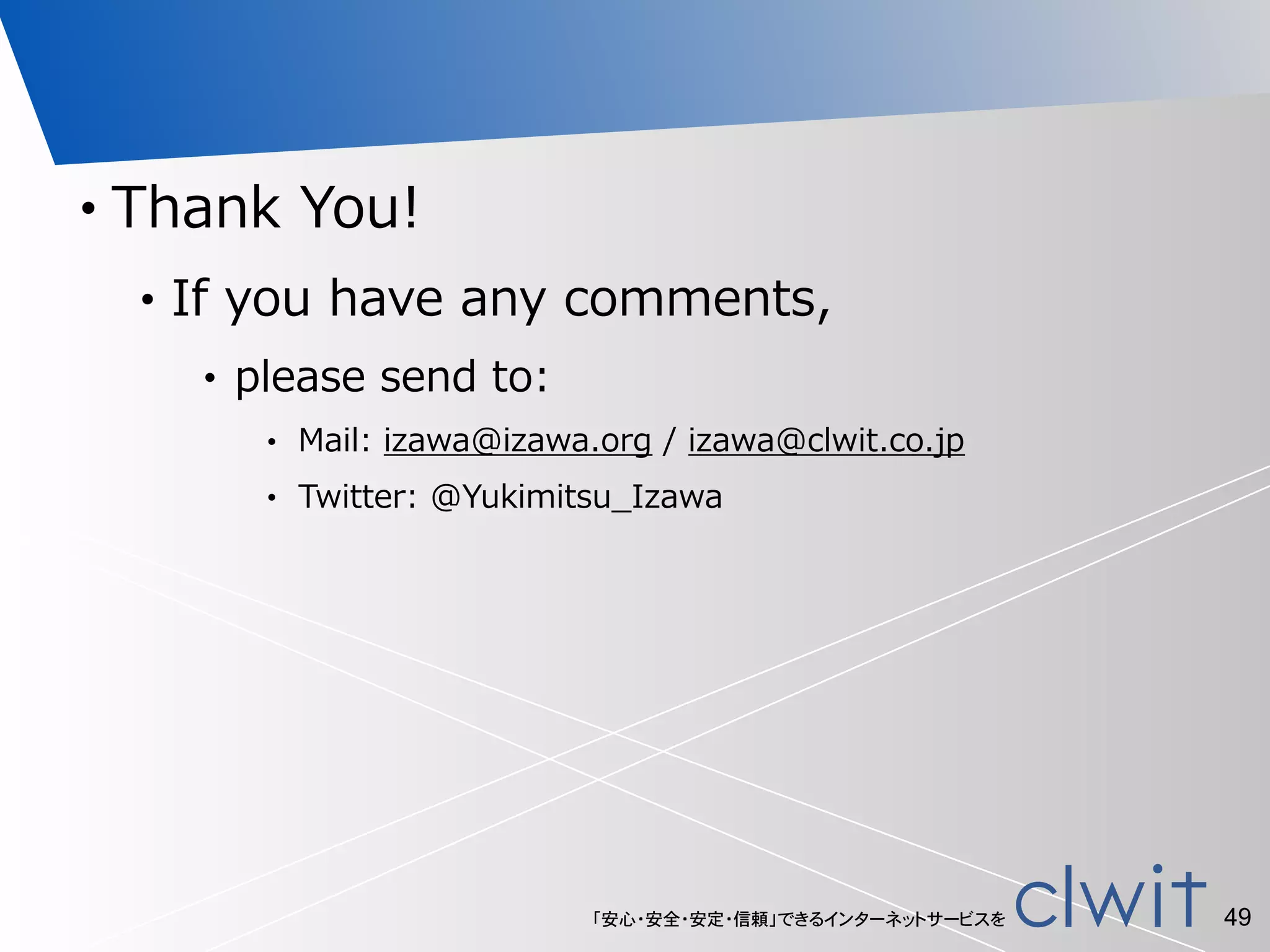

- 49. 「安心・安全・安定・信頼」できるインターネットサービスを • Thank You! • If you have any comments, • please send to: • Mail: izawa@izawa.org / izawa@clwit.co.jp • Twitter: @Yukimitsu_̲Izawa 49
