http://iotlt.connpass.com/event/11373/ IoTLT vol.1にて発表。 MQTTを使った電子工作の入門編的なスライドです。 JavaScriptだけで電子工作を完結します。

1. リレーションズ株式会社
久原政彦
Masahiko KUBARA

2. 自己紹介
 久原政彦（Masahiko KUBARA）
リレーションズ株式会社
→この会場です！
 組み込みエンジニア
フロントエンジニア
 ステータス：明日引っ越し。

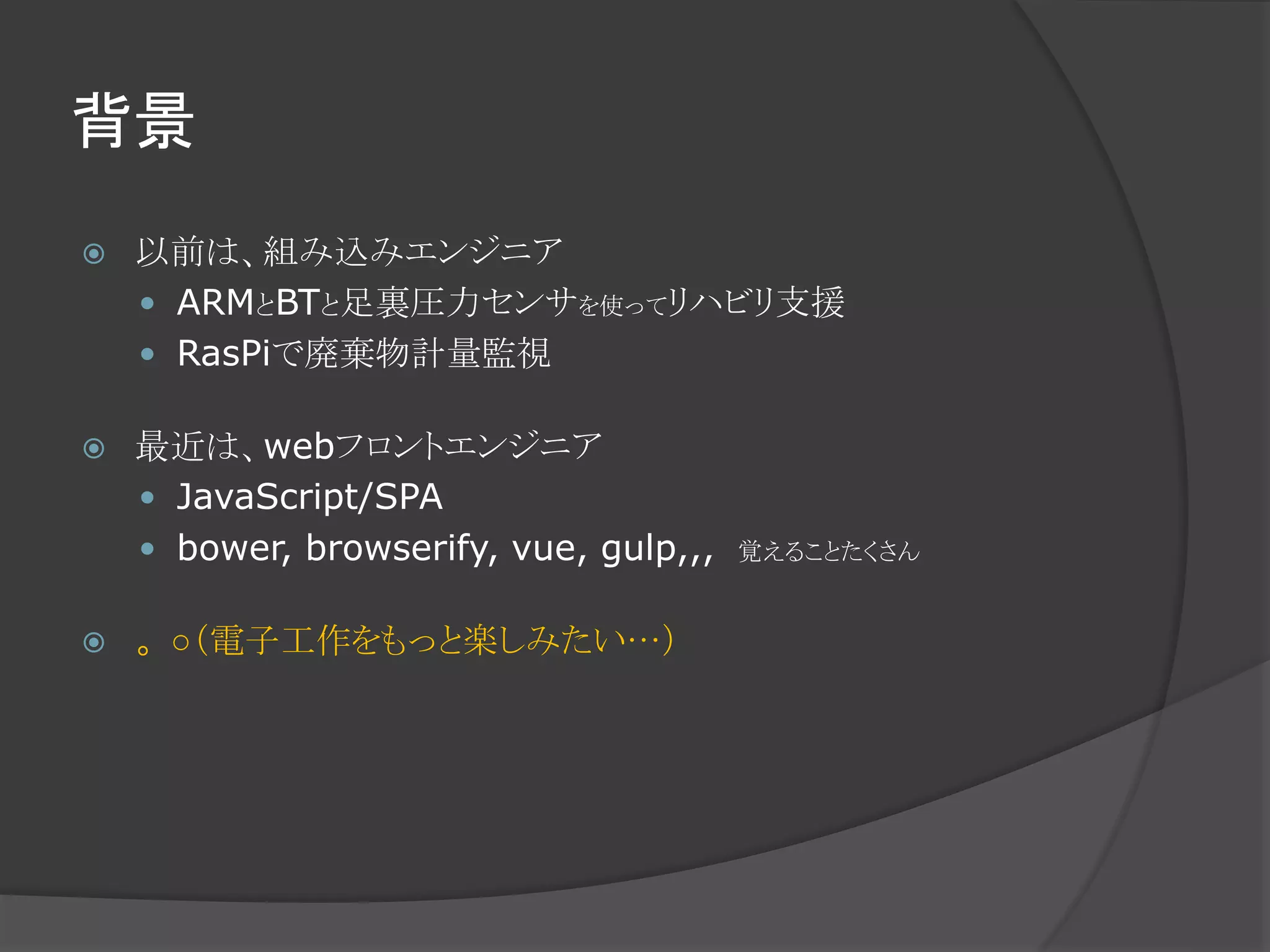

3. 背景
 以前は、組み込みエンジニア
 ARMとBTと足裏圧力センサを使ってリハビリ支援
 RasPiで廃棄物計量監視
 最近は、webフロントエンジニア
 JavaScript/SPA
 bower, browserify, vue, gulp,,, 覚えることたくさん
 。○（電子工作をもっと楽しみたい…）

4. ＿人人人人人人人人人人人人＿
＞ JavaScriptで電子工作 ＜
￣Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^￣

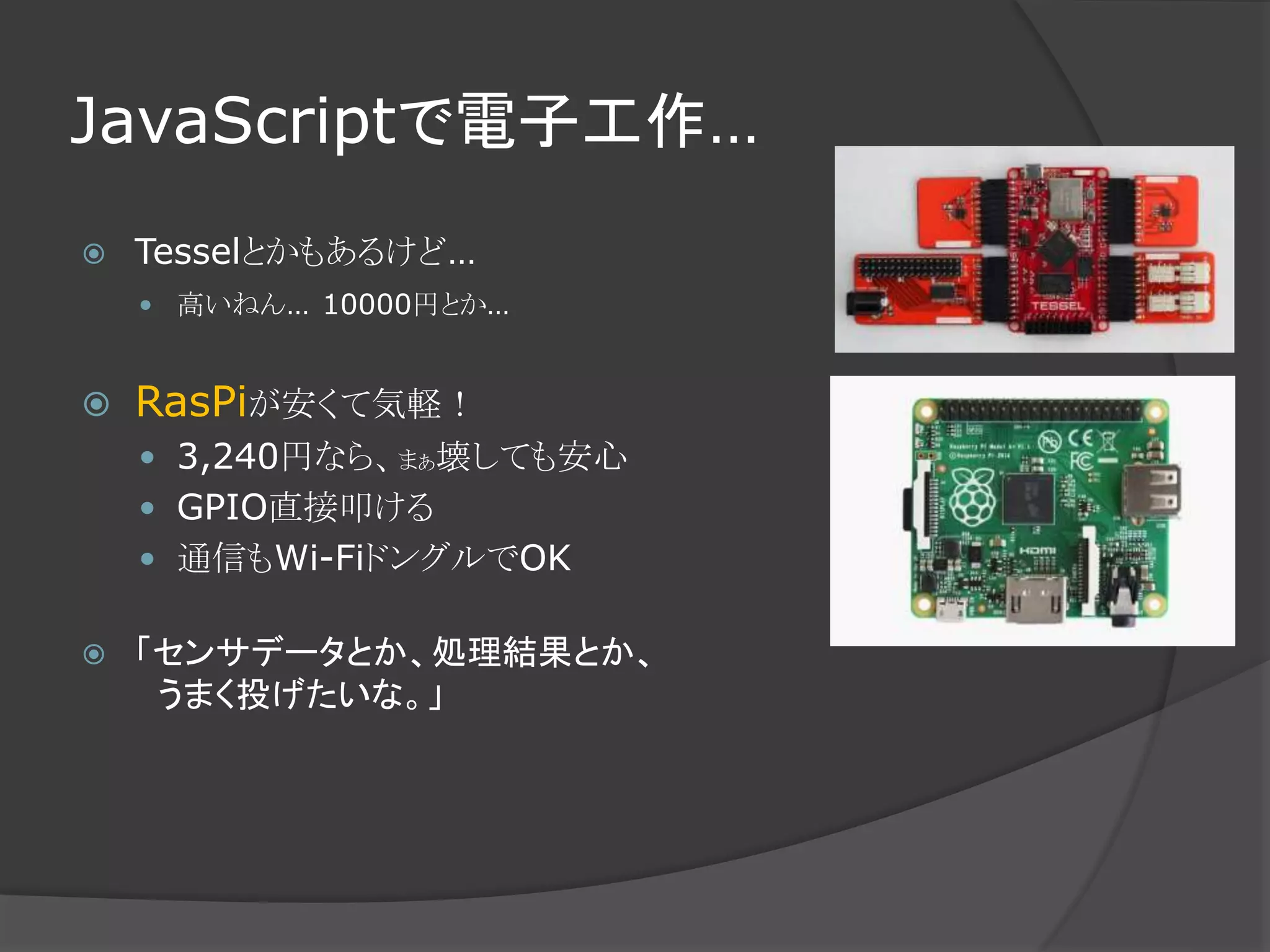

5. JavaScriptで電子工作…
 Tesselとかもあるけど…
 高いねん… 10000円とか…
 RasPiが安くて気軽！
 3,240円なら、まぁ壊しても安心
 GPIO直接叩ける
 通信もWi-FiドングルでOK
 「センサデータとか、処理結果とか、
うまく投げたいな。」

6. ＿人人人人人人人人人人人人人人人＿
＞ いまMQTTが流行りだってよ！ ＜
￣Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^￣

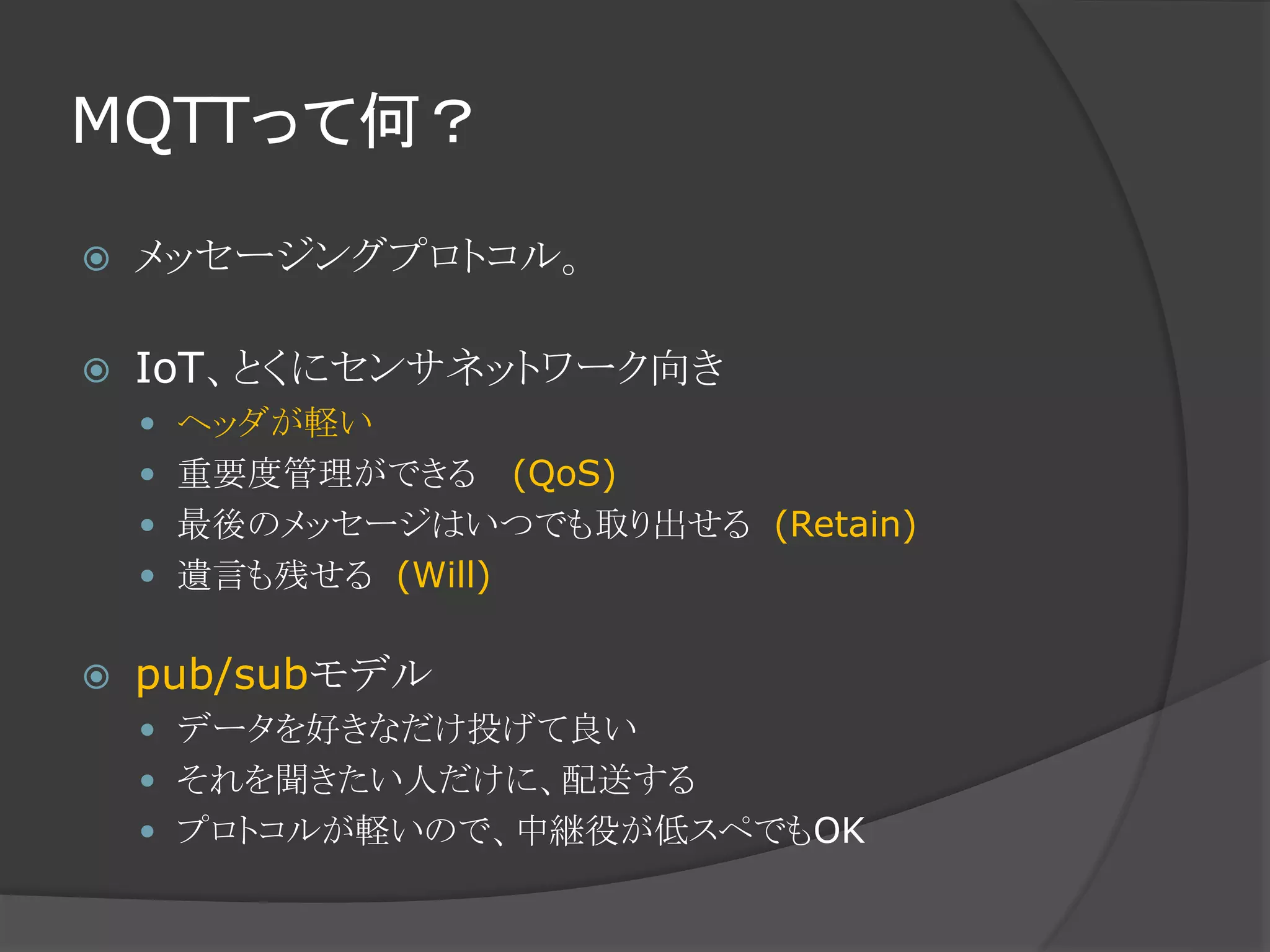

7. MQTTって何？
 メッセージングプロトコル。
 IoT、とくにセンサネットワーク向き
 ヘッダが軽い
 重要度管理ができる (QoS)
 最後のメッセージはいつでも取り出せる (Retain)
 遺言も残せる (Will)
 pub/subモデル
 データを好きなだけ投げて良い
 それを聞きたい人だけに、配送する
 プロトコルが軽いので、中継役が低スペでもOK

8. つくってみた

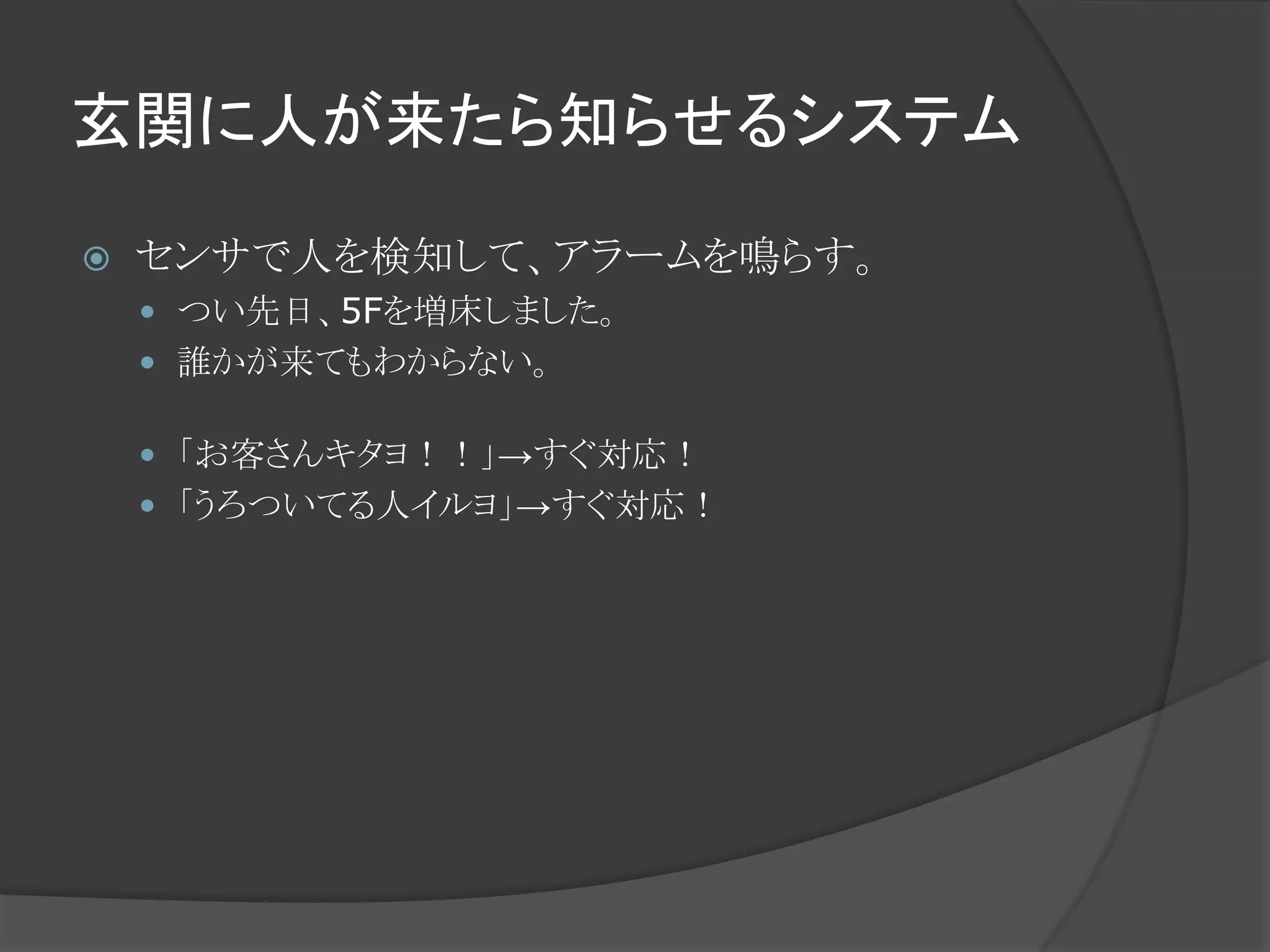

9. 玄関に人が来たら知らせるシステム
 センサで人を検知して、アラームを鳴らす。
 つい先日、5Fを増床しました。
 誰かが来てもわからない。
 「お客さんキタヨ！！」→すぐ対応！
 「うろついてる人イルヨ」→すぐ対応！

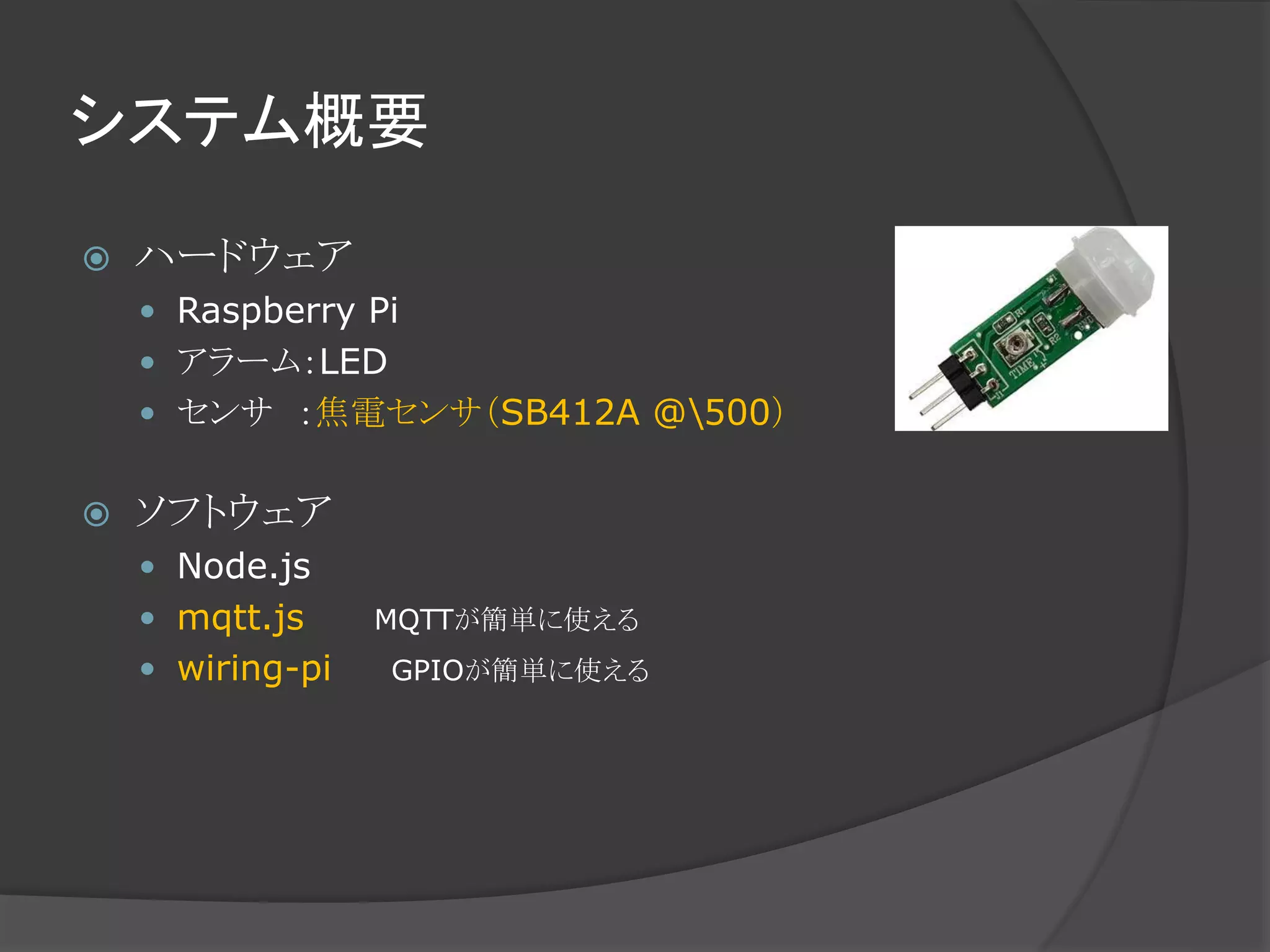

10. システム概要
 ハードウェア
 Raspberry Pi
 アラーム：LED
 センサ ：焦電センサ（SB412A @500）
 ソフトウェア
 Node.js
 mqtt.js MQTTが簡単に使える
 wiring-pi GPIOが簡単に使える

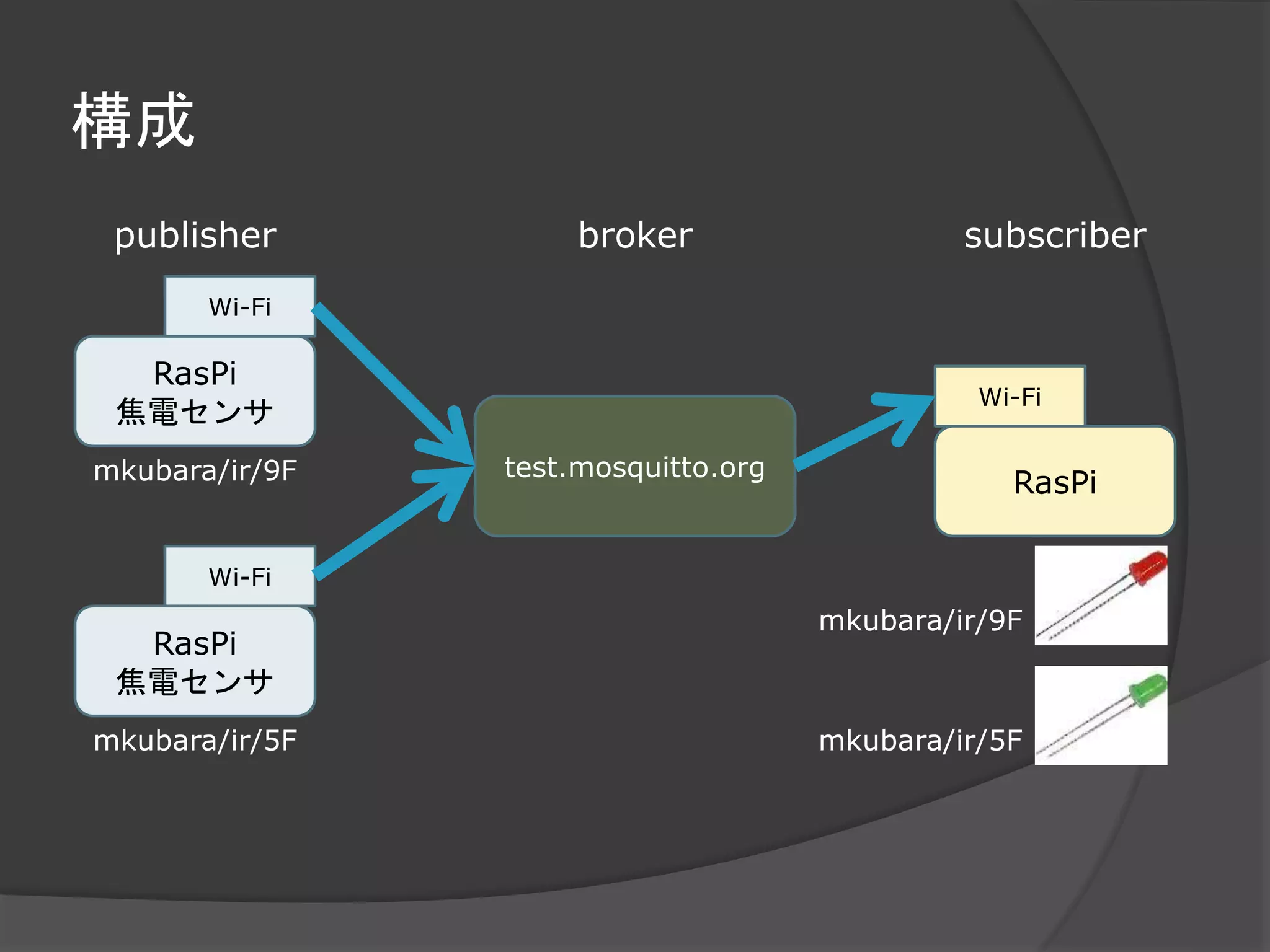

11. 構成
RasPi
焦電センサ
Wi-Fi
test.mosquitto.org
RasPi
Wi-Fi
publisher subscriberbroker
RasPi
焦電センサ
Wi-Fi
mkubara/ir/9F
mkubara/ir/5F
mkubara/ir/9F
mkubara/ir/5F

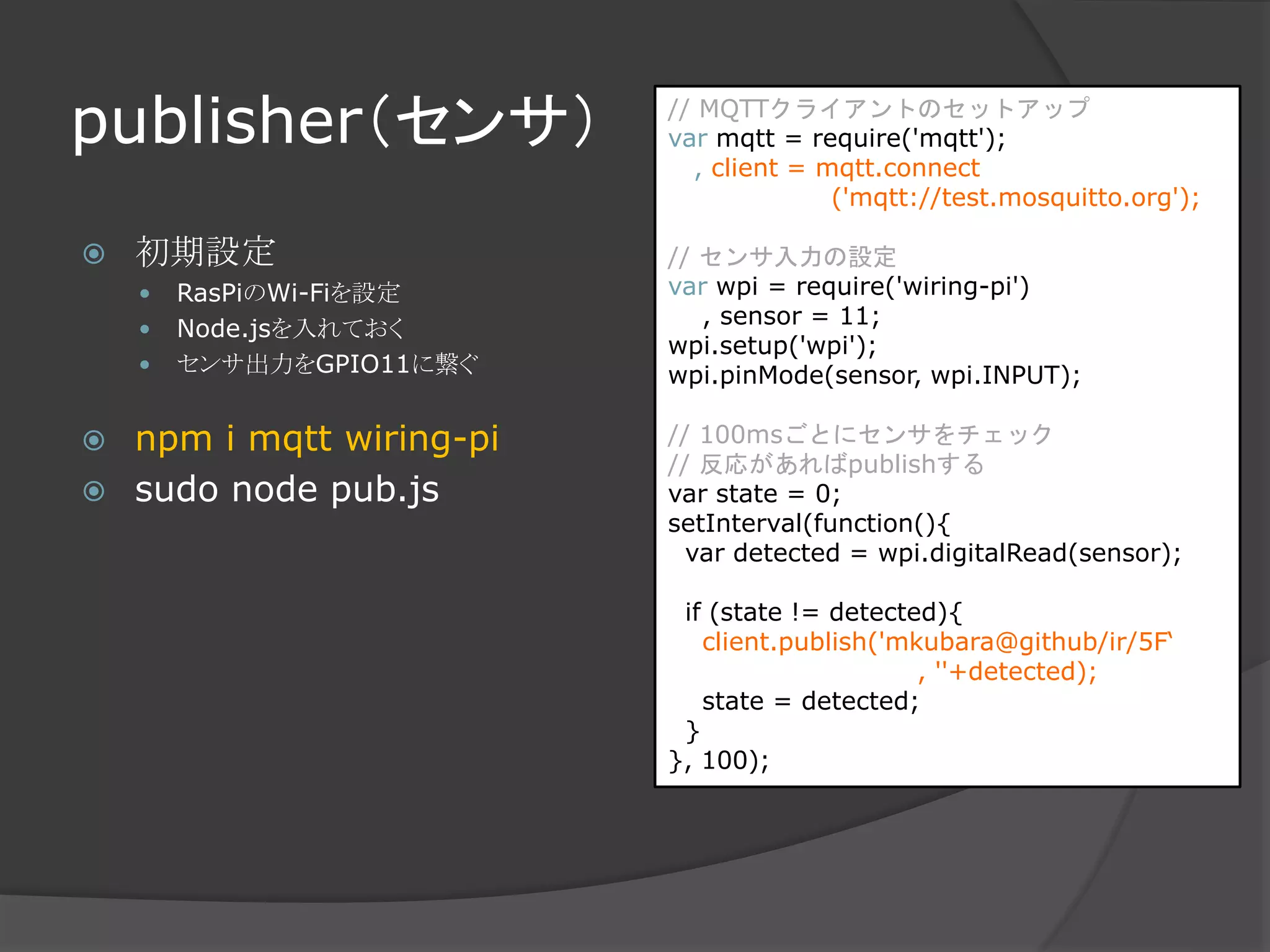

12. publisher（センサ）
 初期設定
 RasPiのWi-Fiを設定
 Node.jsを入れておく
 センサ出力をGPIO11に繋ぐ
 npm i mqtt wiring-pi
 sudo node pub.js
// MQTTクライアントのセットアップ
var mqtt = require('mqtt');
, client = mqtt.connect
('mqtt://test.mosquitto.org');
// センサ入力の設定
var wpi = require('wiring-pi')
, sensor = 11;
wpi.setup('wpi');
wpi.pinMode(sensor, wpi.INPUT);
// 100msごとにセンサをチェック
// 反応があればpublishする
var state = 0;
setInterval(function(){
var detected = wpi.digitalRead(sensor);
if (state != detected){
client.publish('mkubara@github/ir/5F‘
, ''+detected);
state = detected;
}
}, 100);

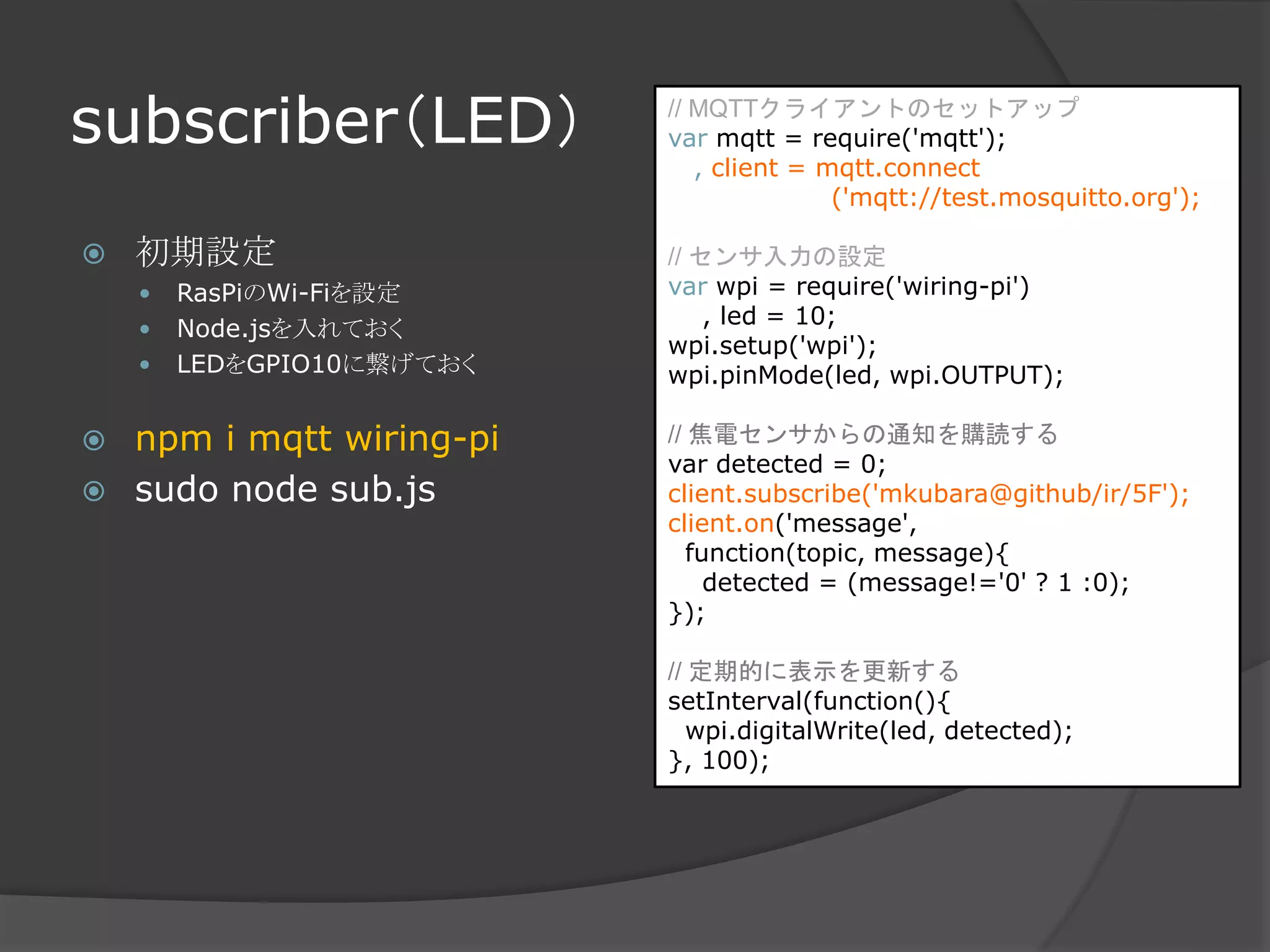

13. subscriber（LED）
 初期設定
 RasPiのWi-Fiを設定
 Node.jsを入れておく
 LEDをGPIO10に繋げておく
 npm i mqtt wiring-pi
 sudo node sub.js
// MQTTクライアントのセットアップ
var mqtt = require('mqtt');
, client = mqtt.connect
('mqtt://test.mosquitto.org');
// センサ入力の設定
var wpi = require('wiring-pi')
, led = 10;
wpi.setup('wpi');
wpi.pinMode(led, wpi.OUTPUT);
// 焦電センサからの通知を購読する
var detected = 0;
client.subscribe('mkubara@github/ir/5F');
client.on('message',
function(topic, message){
detected = (message!='0' ? 1 :0);
});
// 定期的に表示を更新する
setInterval(function(){
wpi.digitalWrite(led, detected);
}, 100);

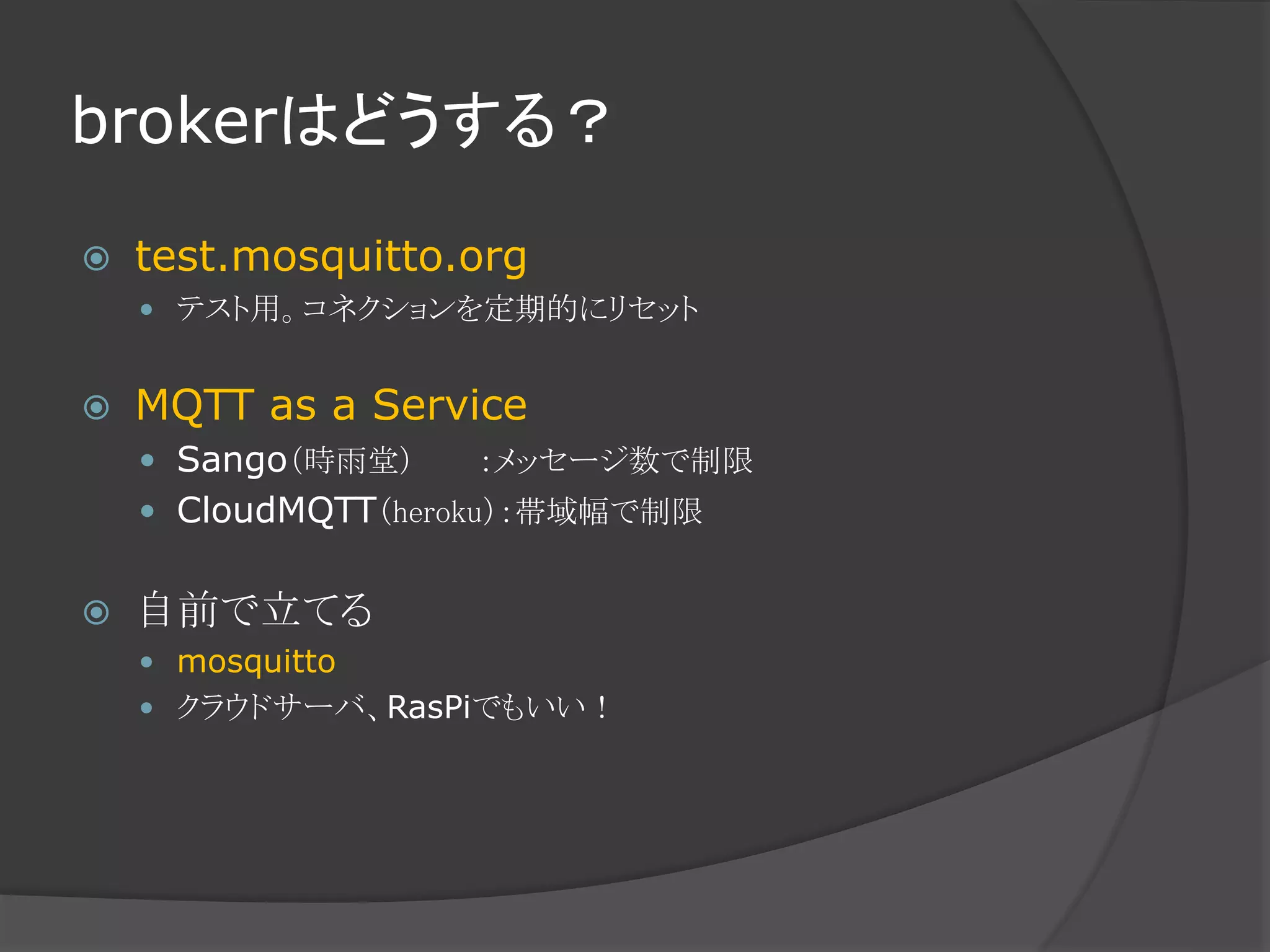

14. brokerはどうする？
 test.mosquitto.org
 テスト用。コネクションを定期的にリセット
 MQTT as a Service
 Sango（時雨堂） ：メッセージ数で制限
 CloudMQTT（heroku）：帯域幅で制限
 自前で立てる
 mosquitto
 クラウドサーバ、RasPiでもいい！

15. Demo…はライブ実行中ですね

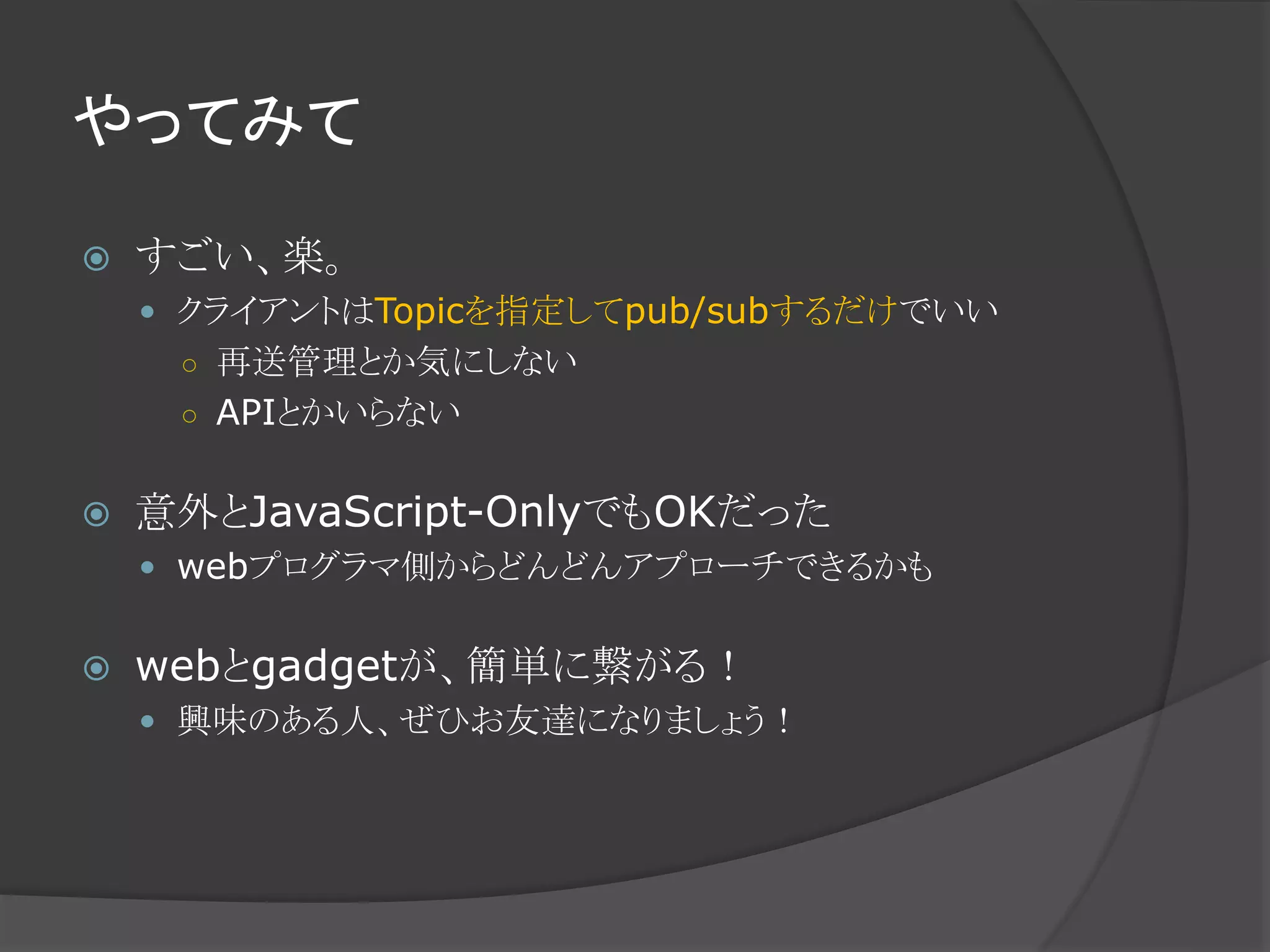

16. やってみて
 すごい、楽。
 クライアントはTopicを指定してpub/subするだけでいい
○ 再送管理とか気にしない
○ APIとかいらない
 意外とJavaScript-OnlyでもOKだった
 webプログラマ側からどんどんアプローチできるかも
 webとgadgetが、簡単に繋がる！
 興味のある人、ぜひお友達になりましょう！

17. これからやりたいこと

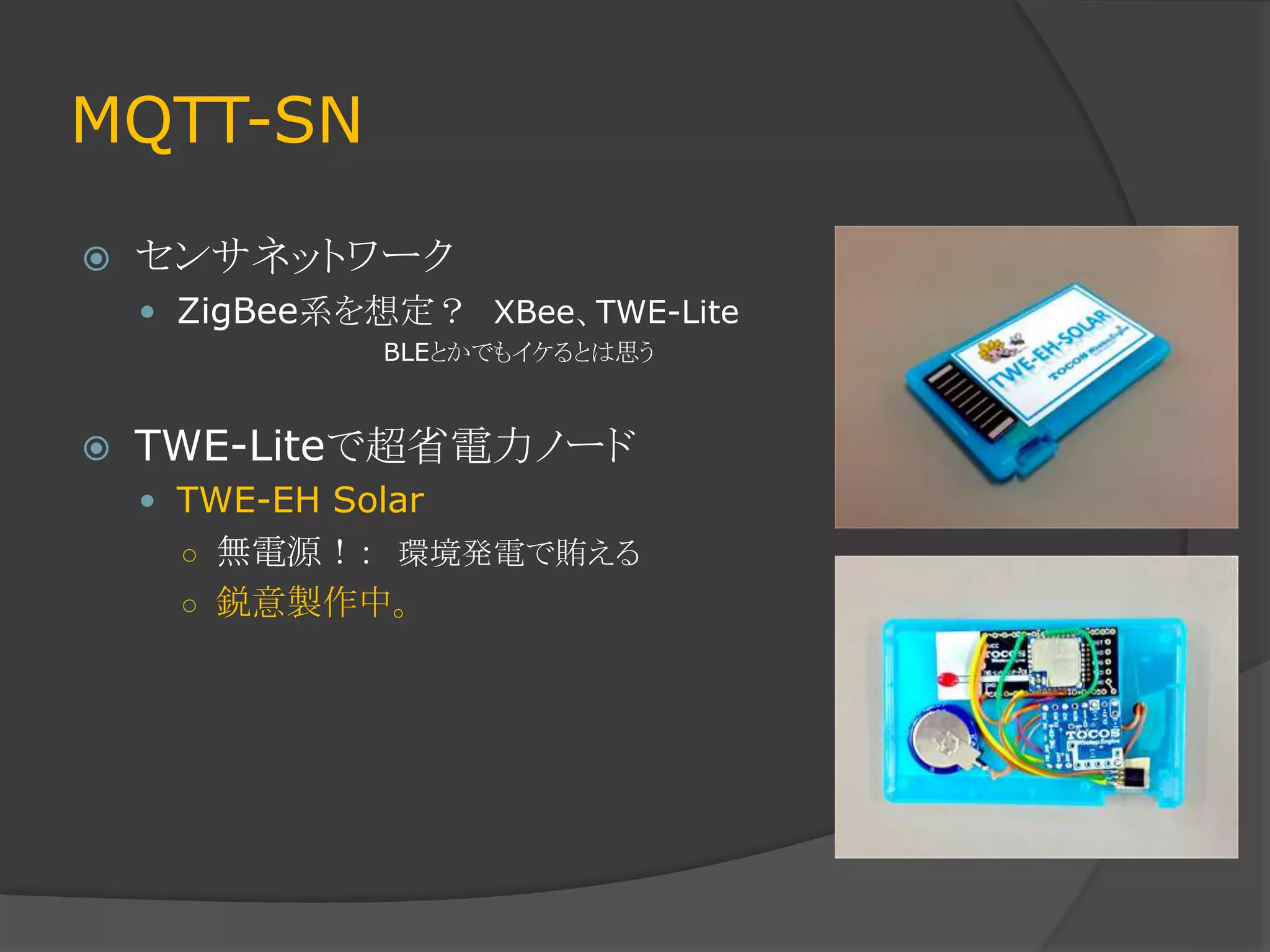

18. MQTT-SN
 センサネットワーク
 ZigBee系を想定？ XBee、TWE-Lite
BLEとかでもイケるとは思う
 TWE-Liteで超省電力ノード
 TWE-EH Solar
○ 無電源！： 環境発電で賄える
○ 鋭意製作中。

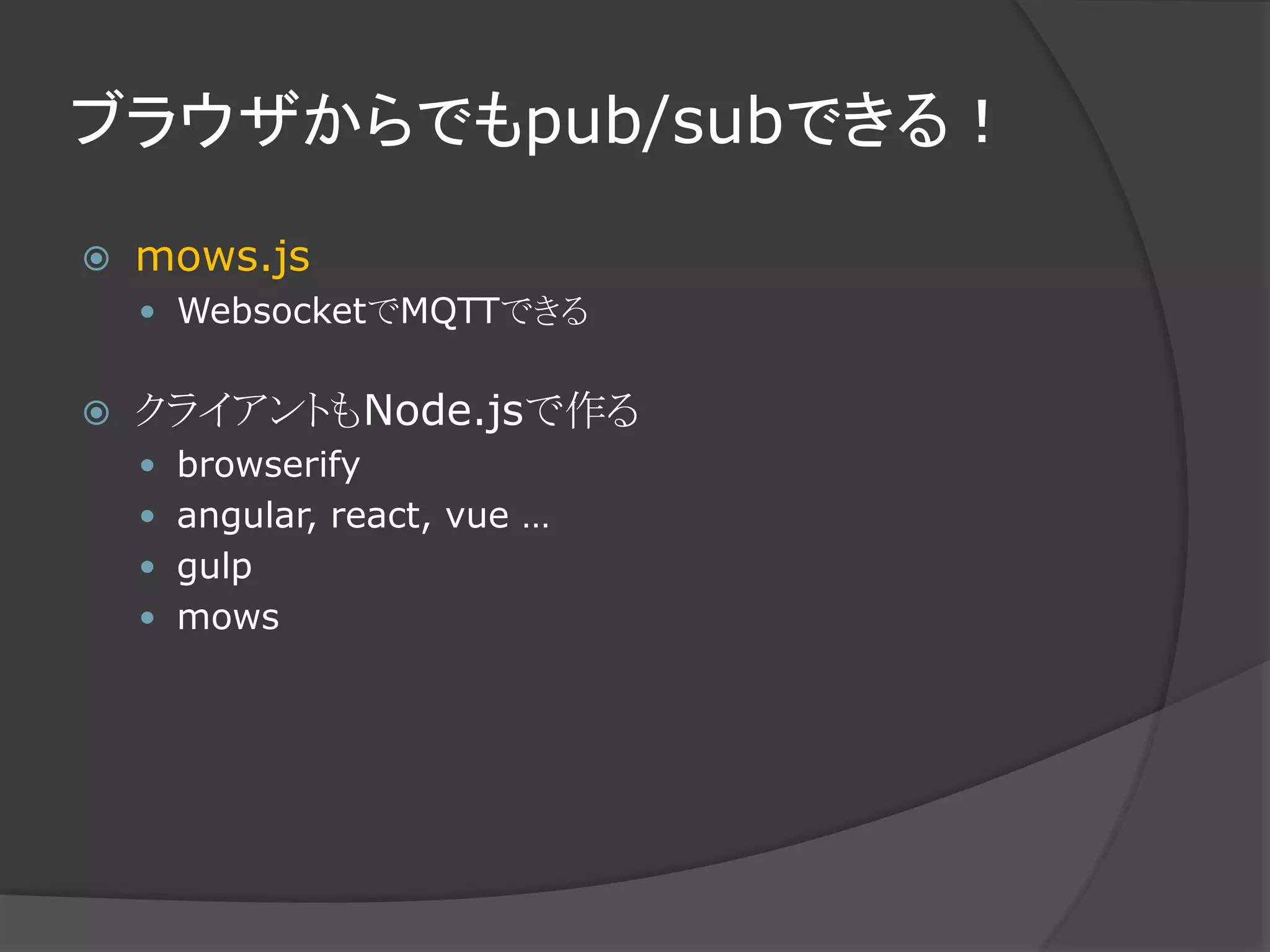

19. ブラウザからでもpub/subできる！
 mows.js
 WebsocketでMQTTできる
 クライアントもNode.jsで作る
 browserify
 angular, react, vue …
 gulp
 mows

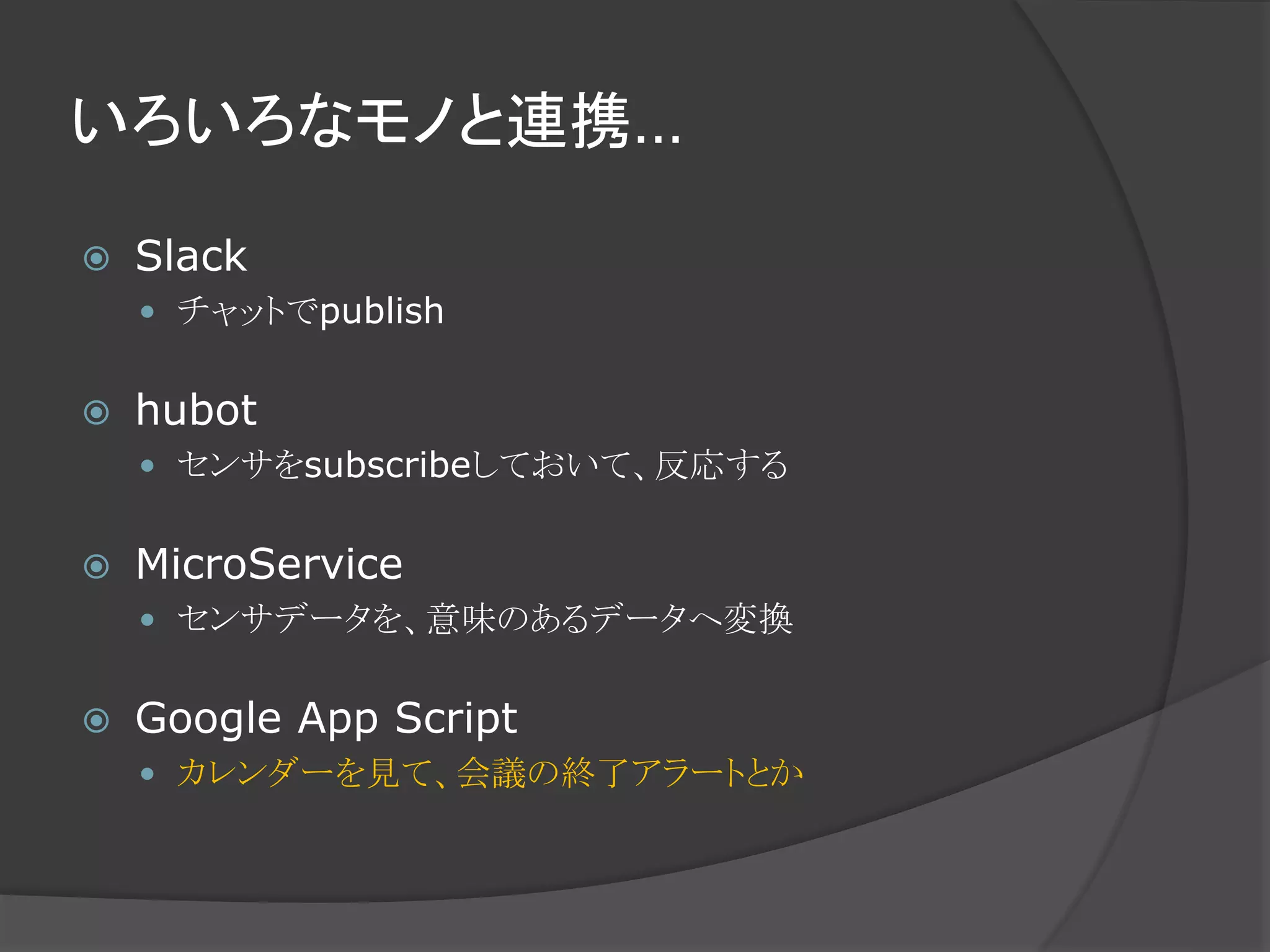

20. いろいろなモノと連携…
 Slack
 チャットでpublish
 hubot
 センサをsubscribeしておいて、反応する
 MicroService
 センサデータを、意味のあるデータへ変換
 Google App Script
 カレンダーを見て、会議の終了アラートとか

21. MQTTでオフィスハック
おわり

22. 補足用

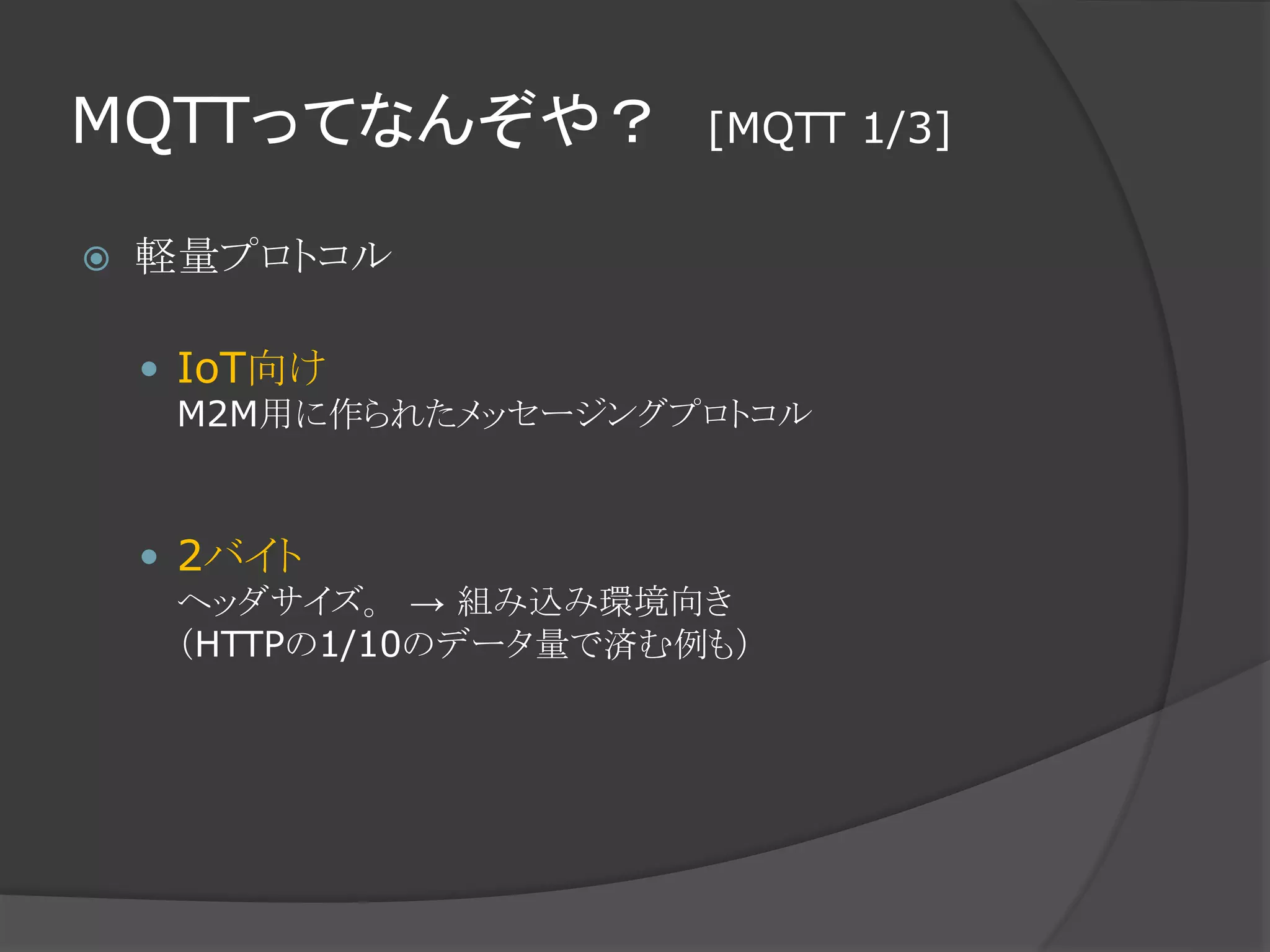

23. MQTTってなんぞや？ [MQTT 1/3]
 軽量プロトコル
 IoT向け
M2M用に作られたメッセージングプロトコル
 2バイト
ヘッダサイズ。 → 組み込み環境向き
（HTTPの1/10のデータ量で済む例も）

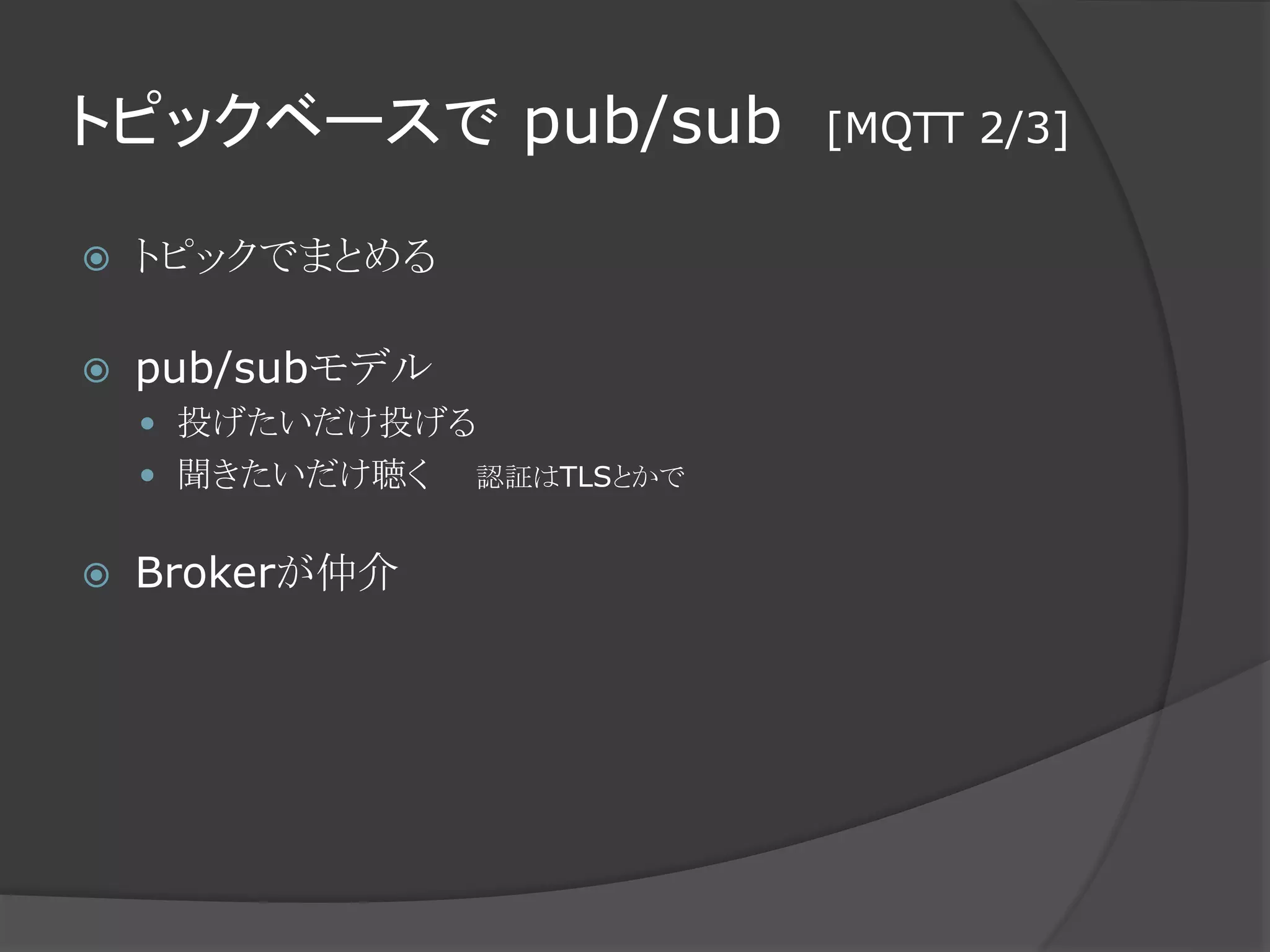

24. トピックベースで pub/sub [MQTT 2/3]
 トピックでまとめる
 pub/subモデル
 投げたいだけ投げる
 聞きたいだけ聴く 認証はTLSとかで
 Brokerが仲介

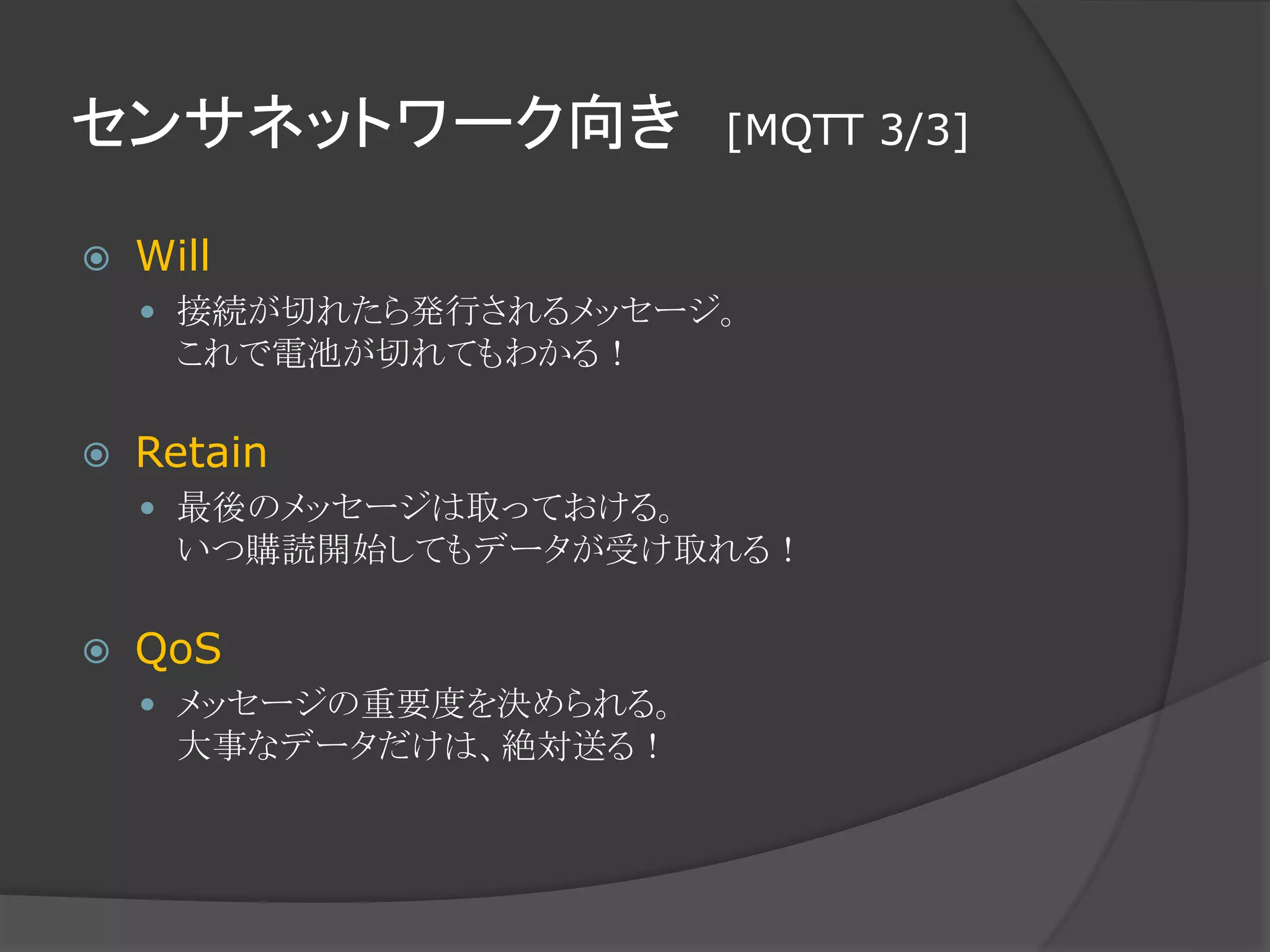

25. センサネットワーク向き [MQTT 3/3]
 Will
 接続が切れたら発行されるメッセージ。
これで電池が切れてもわかる！
 Retain
 最後のメッセージは取っておける。
いつ購読開始してもデータが受け取れる！
 QoS
 メッセージの重要度を決められる。
大事なデータだけは、絶対送る！
