【B-6】sakura.io開発者が語るiotの概要と通信など大事な話

モノゴトの情報の流れ、Inputされ、Outputされていく
その流れをサポートし、新しい価値やサービスが世の中に広がって欲しいという想いを込めて
だれもが、データを活かせる世の中へ

IoTにおける通信のこれから
山口亮介
2017/09/22 @developers Summit KYUSHU 2017

自己紹介
3
さくらインターネット株式会社
IoT事業推進室室⾧
IoTプラットフォームチームシニアプロデューサー
元情報システム子会社（ Sier ）
元クラウド事業者（エンジニア）
元ホームIoTプラットフォーム事業者立ち上げ
現職

さくらインターネットの事業領域
6
VPS・クラウドデータセンター新サービスレンタルサーバ
さくらのレンタルサーバ
さくらのマネージドサーバ
1台を共有 1台を占有
1台のサーバを複数の契約者
でサーバを共有または占有す
ることができ、管理はさくら
インターネットに任せて使う
サービス
仮想化技術を用い、1
台の物理サーバ上に
複数の仮想サーバを
構築し、仮想専用
サーバとして分けた
領域の占有サービス
高性能サーバと拡張
性の高いネットワー
クを圧倒的なコスト
パフォーマンスで利
用できるIaaS型パブ
リック・クラウド・
サービス
高性能で拡張性と信頼性の高
いサーバをまるごと独占して
利用することができ、自由に
カスタマイズして利用可能な
サービス
1台～複数台
ハウジング
リモートハウジング
データセンター内にお客様専
用のハウジングスペースを確
保し、ネットワーク機器や
サーバなどの機材を自由に置
けるサービス
通信環境とデータの保存や処理システム
を一体型で提供するIoTプラットフォー
ム・サービス
Dockerコンテナをマネージドされた環境
へ、手軽・シンプルにプロビジョニング
可能なサービス
さくらの VPS
機械学習、データ解析、高精度シミュ
レーション用途に特化したGPU搭載の専
用サーバサービス
専用サーバ
【サービスの主な利用用途】
ウェブサイト運営、ブログ、インターネット・メール
ネットビジネス、電子商取引、動画・音楽配信、開発環境
会員制サイト、キャンペーン・サイト
SNS、ウェブ・アプリケーション、SaaS、ASP
エンタープライズ
新しい社会のインフラを支えながら、最先端のサービスを提供

IoTの領域
7
モノゴト
・何らかの変化
・何らかの活動量
AIの領域
分析
・それは何か?
・何と関係するか?
・なにが最適か?
生活
and,more..
ロボティクスの領域
出力
・動作
・動作結果提供
情
報
連携
行動/動作

8
Smart Things × Dull things
もともとネットしている × 全くしていなかった

sakura.ioで提供しているデバイス
10

IoTにおける通信のこれから

アジェンダ
12
1. IoTで用いる通信
2. LTEの今後
3. LPWAの仕組み
4. 920MHz帯(サブギガ)と法

IoTでよく用いられている通信
14
• 有線/無線 LAN + インターネット
• 自営無線 + ゲートウエイ + インターネット
• BLE + スマートフォン
• 公衆無線 (LTE/LPWA)

15
FTTHが用意できるなら利用できる

16
常に(特定の)人近くにあるなら利用できる

17
どこにだって設置したい！

18
どこにだって設置したい！

今後の採用の流れ
20
無線 + 固定回線
固定インフラ設備が維持できる場合
LPWA or LTE
不特定多数の場所に設置される場合

LTEのカテゴリ
22
LTEにも色々な規格がある
LTE UE Category

普段我々がよく使っているカテゴリ
Rate U/D Duplex DRX 備考
Cat.12 100/600Mbps 全二重 2.5sec CA必須
Cat.9 50/450Mbps 全二重 2.5sec CA必須
Cat.6 50/300Mbps 全二重 2.5sec
Cat.4 50/150Mbps 全二重 2.5sec
3GPP Release 11の場合
高速化を意識した進化をしているもの
（マイモ（MIMO）やキャリアアグリゲーション（CA）

省電力向けLTE
24
Rate U/D Duplex DRX 備考
Cat.1 5/10Mbps 全二重 2.5sec 現行
Cat.0 1Mbps 全二重/半二重 2.5sec MIMOなし
Cat.M0 1/0.8Mbps 全二重/半二重 44min
NB-IoT 62/26kbps 半二重 2.91hour ハンドオーバーなし
3GPP Release 13 以降
低速/低消費電力化を進めているもの

LTEの今後
大量
超高速
低遅延
低量
低速度

5Gへ
大容量 ( 10Gbps ~ )
超低遅延 ( ~ 1ms )
多量接続
26
想定されているユースケース

LPWAとは
28
(意訳) 省電力で遠くまで

LPWAの分類ではないと認識しているもの
29
3G
LTE
WiFi
Bluetooth
ZigBee
NFC
Low Powerではない
Wide Areaではない

LPWAであるもの
30
LTE (NB-IoT)
LoRaWAN
SIGFOX
LoRa
Wi-SUN
免許が必要
免許不要
920MHz帯*
* 日本の場合

LPWAなもの
31
LTE (NB-IoT)
LoRaWAN
SIGFOX
LoRa
Wi-SUN
公衆サービス
自営
LoRaは変調方式、LoRaWANはMAC+αを含むプロトコル

ちょっとこまる
かもしれないこと
ちょっとこまる
かもしれないこと

ネットワークがあるタイプのLPWA
33Icon made by Freepik from www.flaticon.com
ネットワークサーバ
(制御用サーバ)
無線機
基地局または
ゲートウェイ
ネットワーク側
凡例
回線等
電波

ネットワークがあるタイプのLPWA 送信
無線機
基地局または
ゲートウェイ
凡例
電波

ネットワークがあるタイプのLPWA 基地局に到達
無線機
基地局または
ゲートウェイ
凡例
電波

ネットワークがあるタイプのLPWA とりあえず両方から
無線機
基地局または
ゲートウェイ
凡例
電波

ネットワークがあるタイプのLPWA 以降は片方から
無線機
基地局または
ゲートウェイ
凡例
電波

ネットワークがあるタイプのLPWA
無線機
基地局または
ゲートウェイ
凡例
電波

ビットレートと送信時間の関係
39
1sあたりの送信量 100バイトにかかる時間
100bps 12.5バイト 8秒
250bps 31.25バイト 3.2秒
1000bps 125バイト 800ミリ秒
基本遅い、⾧い時間繋ぐ必要

WiFiの二の舞にならないか？
40
電波は空間と時間を占有
LPWAは結果的に空間も時間も広く占有
• 超少量（数バイトから数十バイト）
• 超長周期（数秒間隔〜数日間隔）

920MHz帯
42
※国際ルール（ITU）
国によって割り当てられている周波数帯が異なる場合も
利用のための免許/事前登録が不要
（※例外あり）

サブギガ共通のルール
44
ARIB STD-T108
920MHz-BAND TELEMETER, TELECONTROL AND DATA TRANSMISSION RADIO EQUIPMENT
http://www.arib.or.jp/english/html/overview/doc/5-STD-T108v1_0-E1.pdf
国内の電波産業会が整理した文書
これを守ると、国内関連法も守れるので
事実上のルールになっている
これを守ると、国内関連法も守れるので
事実上のルールになっている

ARIB STD-T108
45
LoRaWAN / SIGFOX / LoRa / Wi-SUN
このルールは以下の全てに適用

法律上の注意点
46
一般利用者は技適※が取れている
ものを使えば大丈夫
使い方には注意!
正確には技術基準適合証明・工事設計認証

技適？無線局？スマートフォン

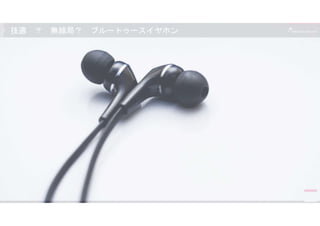

技適？無線局？ブルートゥースイヤホン

無線局の区分
50
特定小電力無線局
簡易無線局
20mW以下
250mW以下
ただし自営に限る

無線局の区分
51
簡易無線局
20mW以下
250mW以下
ただし自営に限る
サービス提供用に利用できない

省令の改正案
52
陸上移動局
20mW以下
250mW以下
登録・免許が必要
10月1日以降、簡易無線局の一部が陸上移動局に
サービス提供用に利用できる

送信に関する制限 (ARIB STD-T108より抜粋)
53
利用するチャンネルによって、間隔や連続送信時間が異なる利用するチャンネルによって、間隔や連続送信時間が異なる

ボーレートと送信時間の関係
55
1sあたりの送信量 100バイトにかかる時間
100bps 12.5バイト 8秒
250bps 31.25バイト 3.2秒

SIGFOXさんはどうしているか？
56
http://www.soumu.go.jp/main_content/000450876.pdf
注釈:1回あたり最大25バイト

SIGFOXの場合 (SSB-SC + BPSK)
57

電気通信事業法
60
電波といえば!
電波法・技適（工事設計認証）
のイメージ!

電気通信事業法
61
サービスによっては
への対応が必要

電気通信事業者の区分
登録電気通信事業者（一種）
届出電気通信事業者（二種）
62

電気通信事業者の区分
63総務省電気通信事業参入マニュアル[追補版] より

LPWA事業の場合には？
64総務省電気通信事業参入マニュアル[追補版] より
無線系設備も含む

65
電気通信設備である端末系伝送路設備
であるところのゲートウエイを所有し
他人の通信の用に供している
登録が必要な電気通信事業

70
サービス前に登録・届出が必要
第九条電気通信事業を営もうとする者は、総務大臣の登録を受けなければならない。
第十六条
電気通信事業を営もうとする者（第九条の登録を受けるべき者を除く。）は、
総務省令で定めるところにより、次の事項を記載した書類を添えて、その旨を総務大臣
に届け出なければならない。

事業者の例
71
京セラコミュニケーションシステム
 (SIGFOX)
1月19日登録
東京都・神奈川県・千葉県・
埼玉県・大阪府・京都府・北海道・宮城県・新潟県・
静岡県・愛知県・滋賀県・兵庫県・岡山県・広島県・
福岡県・熊本県・鹿児島県
ソラコム 7月5日登録
北海道・青森県・宮城県・福島県・東京都・石川県・
長野県・静岡県・愛知県・三重県・京都府・大阪府・
島根県・広島県・山口県・福岡県・沖縄県
NTTネオメイト 7月27日登録全国

利用者は届け出も登録も不要である例
事業者事業者
自社保有で自社の利用のみ
他人/他社には利用させる意思は無い
A社
他のだれか
A社所有

A社が登録が必要になる例
事業者事業者
自社保有の基地局を他社の利用もさせたい
A社
他のだれか
A社所有

登録電気通信事業者になるには
78
都道府県ごと
3万人を超える市区町村ごと
電気通信主任技術者の選任が必要

できれば届け出なんとかしたいです？
79
事業です?
同一構内にとどまります?
電気通信事業を営んでいます?
市区町村の堺を超えないように出来ます?

80
事業者自身での判断は困難です
お近くの総合通信局までお問い合わせを

まとめ
81
• IoTの通信は適材適所で選定を
• 今後LTEは低消費電力化も推進
• サブギガの輻輳には注目している
• 関連法規は電波法のみではない

今後の予定
■予定サービス
• sakura.ioギャラリー（仮）
sakura.ioを利用して、弊社が開発した半製品の製造に必要な全データの公開
■提供予定製品
• LPWA対応サービスの開始
LoRaモジュールおよび、基地局設備/サービスの提供
• 検証サポート機材の拡充
エバレーションボードの提供
9軸センサー/GPS/環境センサー（温度/湿度/気圧）Groveセンサー接続可能
