Secure IoT prototyping system for ESP32 and ATECC608A,ATECC608B

1. Secure development from the prototype stage

2. Concept
• 今日のIoTプロジェクトでは、プロトタイピングとフィールド
展開は密接に関連しています。
• CI / CD開発サイクルのように、それらは何度も繰り返される
ことによってより多くの価値を生み出します。
• IoTの範囲はエッジデバイスからクラウドまで多岐にわたり、
プロジェクトの途中でセキュリティ対策を組み込むことはほと
んど不可能かもしれません。
• このプロジェクトは、プロトタイプの時点から開発者がセキュ
リティ対策に必要とするシステムフットプリントを提供します。

3. Feature & Benefit
プロトタイプ段階から開発クライアント、サーバー、およびデバイス全体を保護します
このプロジェクトは、有名なESP32プラットフォームで次の機能を有効にします。
• デバイスの起動制御
• セキュアブート、フラッシュ暗号化
• ハードウェアルートオブトラストによるTLS通信暗号化
• OTA機能
• Wifi接続管理
開発プラットフォームに関係なく、ファームウェアを安全に更新します
開発のスピードアップ
特定のサービスだけでなく、オープンに使用できます
AWSおよびAzureへの安全なデバイス接続をサポートします

4. Architecture
Secure OTA, status update,
Wifi connection on FW layer
including secure boot
flash encryption,
TLS connection
Developers can use variety of
dev tool
Upload,and signed
firmware
server client
bootloader
Developers’ PC
A server that exists on the
Internet with a global IP
Each ESP32 device with
ATECC608 secure element

5. What you need is:
• ESP32 device and ATECC608A/B (not trust&go,
trustflex)
• A server with Global IP
• Windows10 PC
server client
bootloader

6. Server Setup
• Deploy rainbowtype server with server certificate
issued by rainbowtype client.
server client

7. Provisioning
client
bootloader
1,install rainbowtype
provisioning tool
2,provision
rainbowtype bootloader
offline provisioning
via serial console

8. Device management
Server
Check status
on boot
OTA if
requested
XXX
config Signed FW
XXX
Allowed
device list
update via
websocket
serial state data request keynum
client
bootloader

9. rainbowtype bootloader function
1、サーバー接続とステータスの更新を確認します
ステータスの設定：
サーバー接続必須モード
ファームウェアのダウンロードを強制する
起動禁止モード
2、必要に応じてOTA
3、Wifiプロビジョニング
bootloader

10. rainbowtype client function
以下を可能にするWindowsアプリケーション：
証明書の管理
端末管理
OTA、キーローリング
レインボータイプのブートローダーをデプロイする
Secureboot、フラッシュ暗号化
ESP32ECO3バージョンで
強化されたRSAを使用した署名を
サポート。

11. Cloud connection
• 証明書を登録することで、プロビジョニングされたデバイスを
クラウドサービスに接続することができます。
client
Enroll certificate

12. App creation
• Reactによって作成された準備済みアプリケーションテンプ
レート
• ATECC608証明書処理を使用するデバイス側テンプレート

13. rainbowtype remote term demo
Serial
connection
websocket
with
TLS connection
Material-UI
Target
device

14. rainbowtype camera demo
websocket
with
TLS connection
Material-UI
ov2640
camera
jpeg
data

15. 関連ページ
• https://www.rainbowtype.com/
• https://qiita.com/kmitsu76

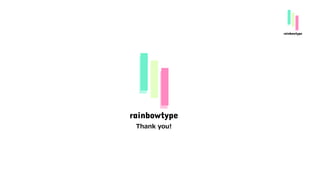

16. Thank you!
