Sakura infini band-20180424
- 1. あんまり知られていない InfiniBandの話 2018/5/9 さくらインターネット株式会社 さくらインターネット研究所鷲北 賢 (C) Copyright 1996-2017 SAKURA Internet Inc
- 2. 自己紹介 • 鷲北 賢（わしきたけん） • 1998年4月入社 • バックボーンのお守りからサービス開発まで ─ 初期の専用サーバ、データセンター構築 ─ オンラインゲームプロジェクト ─ CTO兼取締役、などなど • 2009年より、さくらインターネット研究所 所長 ─ 仮想化技術の研究（Linux KVM） ─ さくらのVPS開発ヘルプ • 2011年～2018年、さくらのクラウド開発兼務 • 現在新規プロジェクト立ち上げ中… • @ken_washikita • https://facebook.com/ken_washikita 2
- 3.
- 4. InfiniBandとさくらインターネット • 研究所の取り組みは2010年ごろ ─ 「高速インターネットアクセス研究」の一環で ─ハイバンド・アクセス・デバイスを片っ端から試す ─ 当時は10GbEは登場していたものの、そこそこ高かった ─ InfiniBandは40Gbpsを達成しており かつ10GbEと同程度の価格帯だった 4
- 5. InfiniBandの特長 • ハイバンド（帯域が大きい） ─ 比較的。最近はEthernetも追いついてきた •低レイテンシ ─ 数マイクロ秒以下、百ナノ秒単位 ─ Ethernetはミリ秒単位、一千倍以上速い • フレームサイズが大きい ─ 64KB ─ IPは1500バイト • RDMA（Remote Direct Memory Access） ─ 他のプロセッサのメモリへIBを通してアクセスできる機能 ─ 低レイテンシ＆ハイバンドで高速アクセス可能 5 参考：Wikipedia

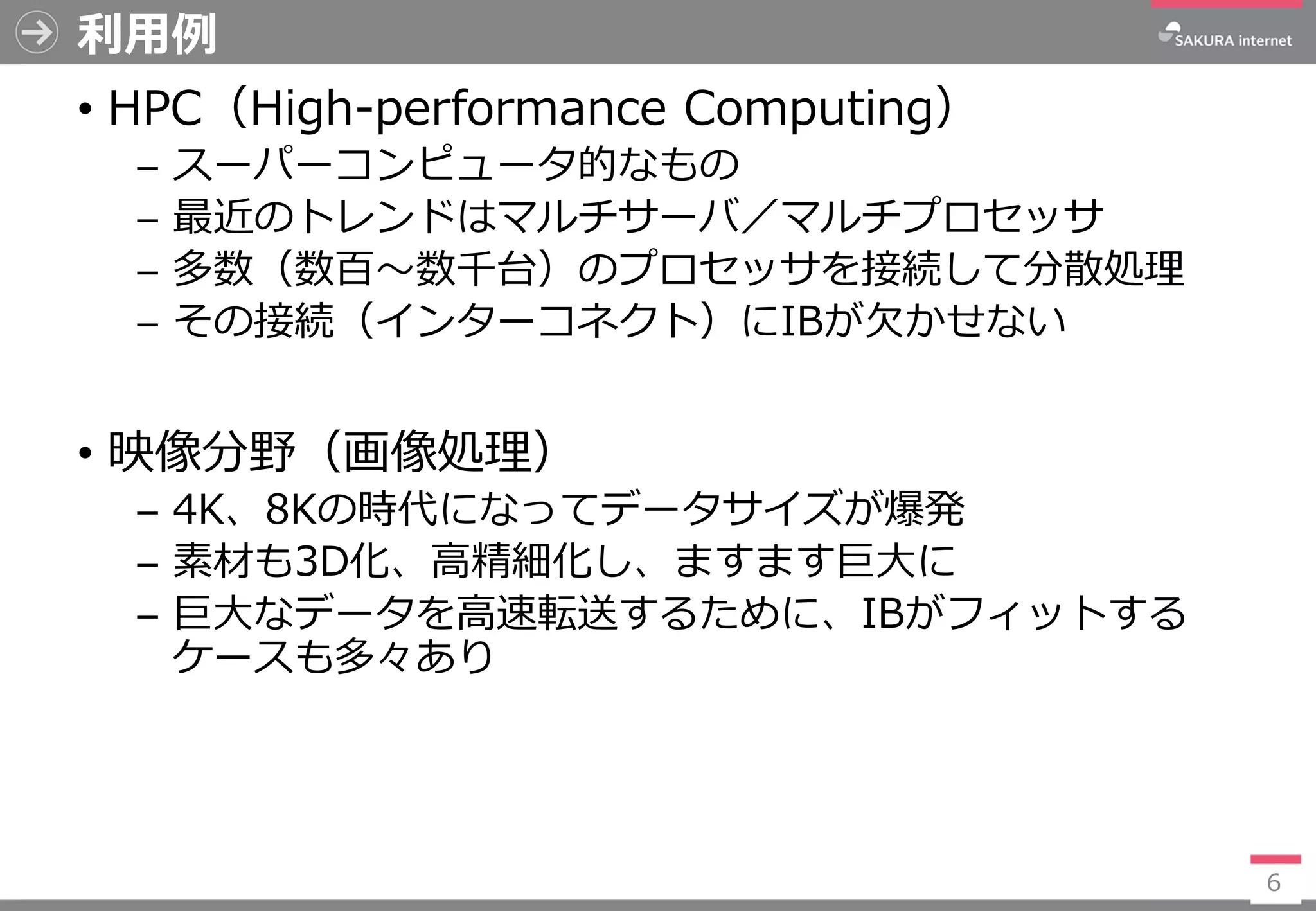

- 6. 利用例 • HPC（High-performance Computing） ─スーパーコンピュータ的なもの ─ 最近のトレンドはマルチサーバ／マルチプロセッサ ─ 多数（数百～数千台）のプロセッサを接続して分散処理 ─ その接続（インターコネクト）にIBが欠かせない • 映像分野（画像処理） ─ 4K、8Kの時代になってデータサイズが爆発 ─ 素材も3D化、高精細化し、ますます巨大に ─ 巨大なデータを高速転送するために、IBがフィットする ケースも多々あり 6
- 7.
- 8.
- 9. 2011年3月 • さくらのクラウド、開発スタート ─ 開発部門はVPSで大忙し ─新規事業室と研究所のジョイントフォースが担当 ─ 11月、石狩データセンター開所と同時にリリース • ネットワーク・インフラどうしよう？ ─ バックプレーンに必要な帯域が予測できない ─ かといって無駄にお金を使えない ─ 10GbE、40GbEはまだ高い… ─ InfiniBand（QDR）使おうぜ！ 実効20Gbps出るし！ • 大学の先生に盛大にdisられる ─ アカデミックでは散々な目にあっていらっしゃるそうで 9

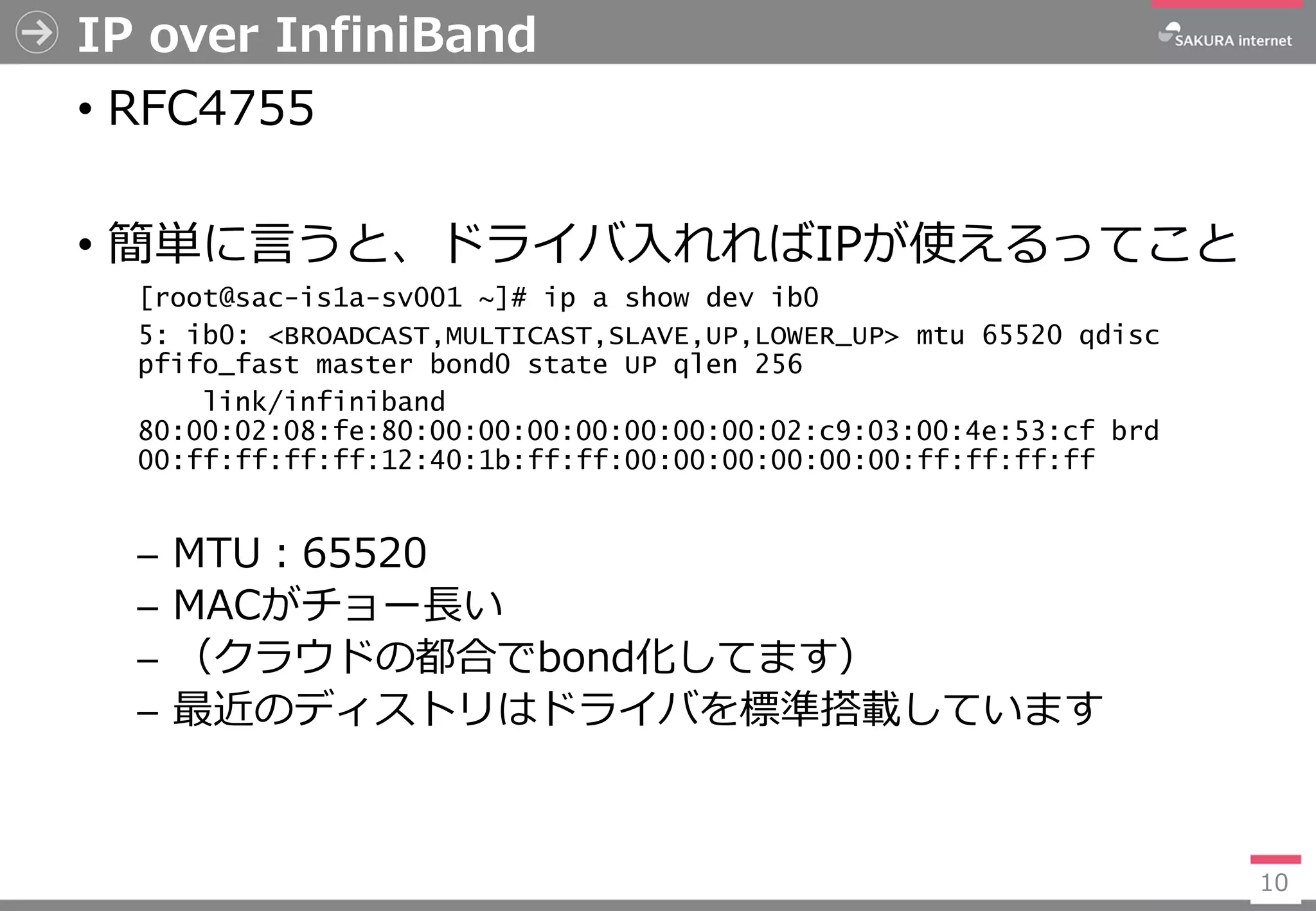

- 10. IP over InfiniBand •RFC4755 • 簡単に言うと、ドライバ入れればIPが使えるってこと [root@sac-is1a-sv001 ~]# ip a show dev ib0 5: ib0: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 65520 qdisc pfifo_fast master bond0 state UP qlen 256 link/infiniband 80:00:02:08:fe:80:00:00:00:00:00:00:00:02:c9:03:00:4e:53:cf brd 00:ff:ff:ff:ff:12:40:1b:ff:ff:00:00:00:00:00:00:ff:ff:ff:ff ─ MTU：65520 ─ MACがチョー長い ─ （クラウドの都合でbond化してます） ─ 最近のディストリはドライバを標準搭載しています 10
- 11. IP over InfiniBand •バースト転送性能は圧倒的 • 10,000発のflood pingの場合、10倍以上の差になる 11 InfiniBand Ethernet
- 12. IP over InfiniBand •ちょっとしたクセもある • 平均的なRTTは IBの方がよい • 一発目だけ極端 に数値が悪い • セグメント管理 の方式が異なる ため 12 InfiniBand Ethernet
- 13. SM（Subnet Manager） • InfiniBandネットワークに欠かせない構成要素 •サブネット全体の物理トポロジを検出／管理する ─ 全エンドノード、スイッチ、ルータにIDを付与 ─ すべてのパスについて最短経路を計算 • マルチパスがあれば自動でロードバランスする • SMがフォワーディングテーブルをSWに設定 • 定期的にサブネット内を監視（Sweep） ─ 変更があれば動的に対応する ─ 監視間隔はデフォルトで10秒、変更可能 • SMは複数設置できる ─ 1つをマスタとし、他はスタンバイ ─ 優先順位も設定可能 13 参考：Infiniband Day02 Infiniband入門 xsigo systems http://www.viops.jp/ibday02-BASIC-xsigo.pdf
- 14.
- 15.
- 16.
- 17. いいことばかりではない • 2011年の10GbEは高かったが、今は安い ─ 価格優位性はほとんどなくなった •運用ノウハウや管理コストはバカにならない ─ 新しいカード（HCA）、新しいスイッチに適応しないと ─ 結構大変だった • IPとの親和性 ─ 必ずしも100%しっくりするわけではない ─ 特にIB／IPブリッジ部分がウィークポイント • クラウドの運用実績から分かったこと ─ バックプレーン、特にサーバのコネクティビティは10GbE で十分 ─ IBはやめることにしました 17
- 18.
- 19.
- 20.
- 21. 高火力ユーザがIBを欲している • 高火力においてインターコネクトはHPCに通じる • ユーザ層がアカデミアに通じる •InfiniBandを希望／指定されるケースが多数 ─ FDR（56Gbps）接続、10台から40台ぐらいの規模 ─ 機械学習用のGPUサーバファーム ─ MPIで利用するケース ─ 独自ソフトウェアでカリカリ利用するケース ─ RDMAを用いてGPUをダイレクトに利用するケース • SM使っていません ─ シングルスイッチなので不要 ─ 障害があっても組み直してやり直せばいいや、とか ─ （うらやましい…） 21
- 22.
- 23.
