Dokumen tersebut membahas tentang berbagai jenis memori komputer seperti RAM, ROM, dan cache memory beserta karakteristik dan cara kerjanya. RAM dapat diubah tetapi data akan hilang bila dimatikan, sedangkan ROM tidak dapat diubah tetapi data tetap tersimpan bahkan bila dimatikan. Cache memory berfungsi untuk mempercepat akses prosesor ke data dengan menyimpan data yang sering diakses dari RAM.

1. Topik 1 & 2 : Internal Memory
Achmad Marjan R - M.Robby.F
MI 1B

2. Jenis - jenis RAM
2. SRAM (Static Random Access
Memory) adalah jenis RAM
(sejenis memori semionduktor)
yang tidak menggunakan
kapasitor. Hal ini mengakibatkan
SRAM tidak perlu lagi disegarkan
secara berkala seperti halnya
dengan DRAM. Ini juga sekaligus
membuatnya memiliki kecepatan
lebih tinggi dari DRAM.
1. DRAM (Dynamic Random
Access Memory) adalah jenis
RAM yang menyimpan
setiap bit data yang terpisah
dalam kapasitor dalam satu
sirkuit terpadu. Data yang
terkandung di dalamnya
harus disegarkan secara
berkala oleh CPU agar tidak
hilang.

3. 3. EDORAM (Extended Data
Out Random Accses Memory)
adalah jenis RAM yang dapat
menyimpan dan mengambil
isi memori secara bersamaan,
sehingga kecepatan baca
tulisnya pun menjadi lebih
cepat. Umumnya digunakan
pada PC terdahulu sebagai
pengganti Fast Page Memory
(FPM) RAM.
4. SDRAM (Synchronous
Dynamic Random Acces
Memory) adalah jenis RAM
dinamis yang kemampuan
kecepatannya lebih cepat
dari pada EDORAM dan
kepingannya terdiri dari
168 pin.

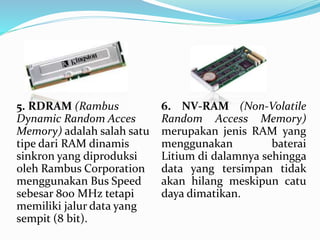

4. 5. RDRAM (Rambus
Dynamic Random Acces
Memory) adalah salah satu
tipe dari RAM dinamis
sinkron yang diproduksi
oleh Rambus Corporation
menggunakan Bus Speed
sebesar 800 MHz tetapi
memiliki jalur data yang
sempit (8 bit).
6. NV-RAM (Non-Volatile
Random Access Memory)
merupakan jenis RAM yang
menggunakan baterai
Litium di dalamnya sehingga
data yang tersimpan tidak
akan hilang meskipun catu
daya dimatikan.

5. 7. VGRAM (Video Graphic
Random Acces Memory)
adalah jenis RAM yang
dibuat khusus untuk video
adapter. Kapasitas VGRAM
sangat menentukan kualitas
gambar yang dihasilkan
oleh video adapter tersebut.
8. DDR SDRAM (Double Data
Random Synchronous Dynamic
Random Acces Memory)
merupakan jenis RAM yang
mampu menjalankan dua
instruksi sekali setiap satu clock
cycle frekuensi bus dalam waktu
yang sama. Teknik yang
digunakan adalah dengan
menggunakan secara penuh satu
gelombang frekuensi.

6. Karateristik dan Struktur RAM

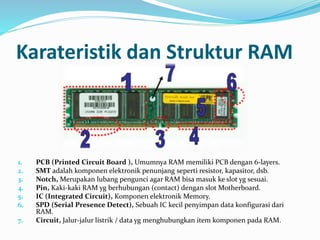

1. PCB (Printed Circuit Board ), Umumnya RAM memiliki PCB dengan 6-layers.
2. SMT adalah komponen elektronik penunjang seperti resistor, kapasitor, dsb.
3. Notch, Merupakan lubang pengunci agar RAM bisa masuk ke slot yg sesuai.
4. Pin, Kaki-kaki RAM yg berhubungan (contact) dengan slot Motherboard.
5. IC (Integrated Circuit), Komponen elektronik Memory.
6. SPD (Serial Presence Detect), Sebuah IC kecil penyimpan data konfigurasi dari
RAM.
7. Circuit, Jalur-jalur listrik / data yg menghubungkan item komponen pada RAM.

7. Cara Kerja RAM
Ketika komputer pertama kali dihidupkan, komponen
pertama kali yang bekerja adalah prosessor, kemudian prosessor
meminta data-data atau perintah dari hardisk. Disinilah fungsi
peran memory bekerja. Pada dasarnya hardisk tidak mampu
memenuhi kecepatan permintaan data perintah dalam hal
menyuplai data perintah yang diminta oleh prosessor. Maka
dibutuhkan peran memory RAM sebagai menampung data dari
hardisk dan menyuplai data yang dibutuhkan ke prosessor. Tentu
saja semakin besar kapasitas memory RAM semakin cepat pula
kinerja suatu komputer.

8. Jenis – jenis ROM

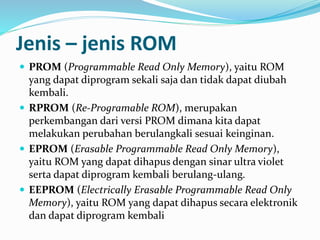

 PROM (Programmable Read Only Memory), yaitu ROM
yang dapat diprogram sekali saja dan tidak dapat diubah
kembali.
 RPROM (Re-Programable ROM), merupakan
perkembangan dari versi PROM dimana kita dapat
melakukan perubahan berulangkali sesuai keinginan.
 EPROM (Erasable Programmable Read Only Memory),
yaitu ROM yang dapat dihapus dengan sinar ultra violet
serta dapat diprogram kembali berulang-ulang.
 EEPROM (Electrically Erasable Programmable Read Only
Memory), yaitu ROM yang dapat dihapus secara elektronik
dan dapat diprogram kembali

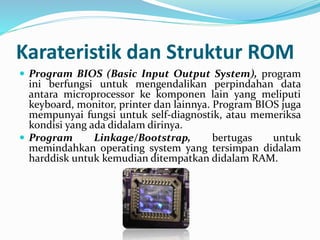

9. Karateristik dan Struktur ROM
 Program BIOS (Basic Input Output System), program
ini berfungsi untuk mengendalikan perpindahan data
antara microprocessor ke komponen lain yang meliputi
keyboard, monitor, printer dan lainnya. Program BIOS juga
mempunyai fungsi untuk self-diagnostik, atau memeriksa
kondisi yang ada didalam dirinya.
 Program Linkage/Bootstrap, bertugas untuk
memindahkan operating system yang tersimpan didalam
harddisk untuk kemudian ditempatkan didalam RAM.

10. Perbedaan & Keunggulan
RAM & ROM

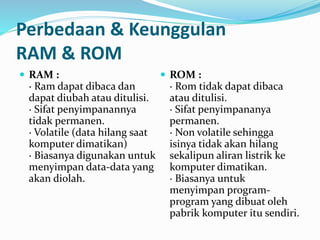

 RAM :
· Ram dapat dibaca dan
dapat diubah atau ditulisi.
· Sifat penyimpanannya
tidak permanen.
· Volatile (data hilang saat
komputer dimatikan)
· Biasanya digunakan untuk
menyimpan data-data yang
akan diolah.
 ROM :
· Rom tidak dapat dibaca
atau ditulisi.
· Sifat penyimpananya
permanen.
· Non volatile sehingga
isinya tidak akan hilang
sekalipun aliran listrik ke
komputer dimatikan.
· Biasanya untuk
menyimpan program-program
yang dibuat oleh
pabrik komputer itu sendiri.

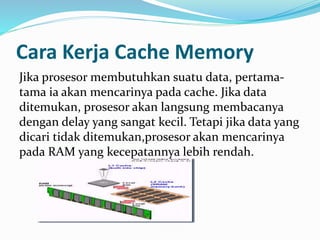

11. Cara Kerja Cache Memory
Jika prosesor membutuhkan suatu data, pertama-tama
ia akan mencarinya pada cache. Jika data
ditemukan, prosesor akan langsung membacanya
dengan delay yang sangat kecil. Tetapi jika data yang
dicari tidak ditemukan,prosesor akan mencarinya
pada RAM yang kecepatannya lebih rendah.

12. Struktur Cache Memory

13. Karakteristik cache

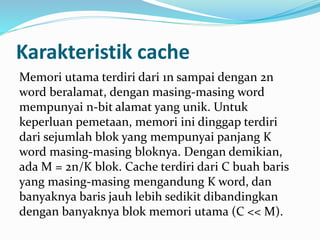

Memori utama terdiri dari 1n sampai dengan 2n
word beralamat, dengan masing-masing word
mempunyai n-bit alamat yang unik. Untuk
keperluan pemetaan, memori ini dinggap terdiri
dari sejumlah blok yang mempunyai panjang K
word masing-masing bloknya. Dengan demikian,
ada M = 2n/K blok. Cache terdiri dari C buah baris
yang masing-masing mengandung K word, dan
banyaknya baris jauh lebih sedikit dibandingkan
dengan banyaknya blok memori utama (C << M).

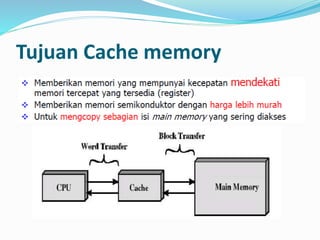

14. Tujuan Cache memory

15. Elemen-elemen Cache Memory

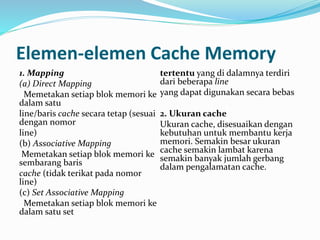

1. Mapping
(a) Direct Mapping
Memetakan setiap blok memori ke
dalam satu
line/baris cache secara tetap (sesuai
dengan nomor
line)
(b) Associative Mapping
Memetakan setiap blok memori ke
sembarang baris
cache (tidak terikat pada nomor
line)
(c) Set Associative Mapping
Memetakan setiap blok memori ke
dalam satu set
tertentu yang di dalamnya terdiri
dari beberapa line
yang dapat digunakan secara bebas
2. Ukuran cache
Ukuran cache, disesuaikan dengan
kebutuhan untuk membantu kerja
memori. Semakin besar ukuran
cache semakin lambat karena
semakin banyak jumlah gerbang
dalam pengalamatan cache.
