Intel TSX について x86opti
- 1. Intel TSX について サイボウズ・ラボ 2012-‐06-‐16(土) 星野 喬(@starpoz) x86/x64最適化勉強会4

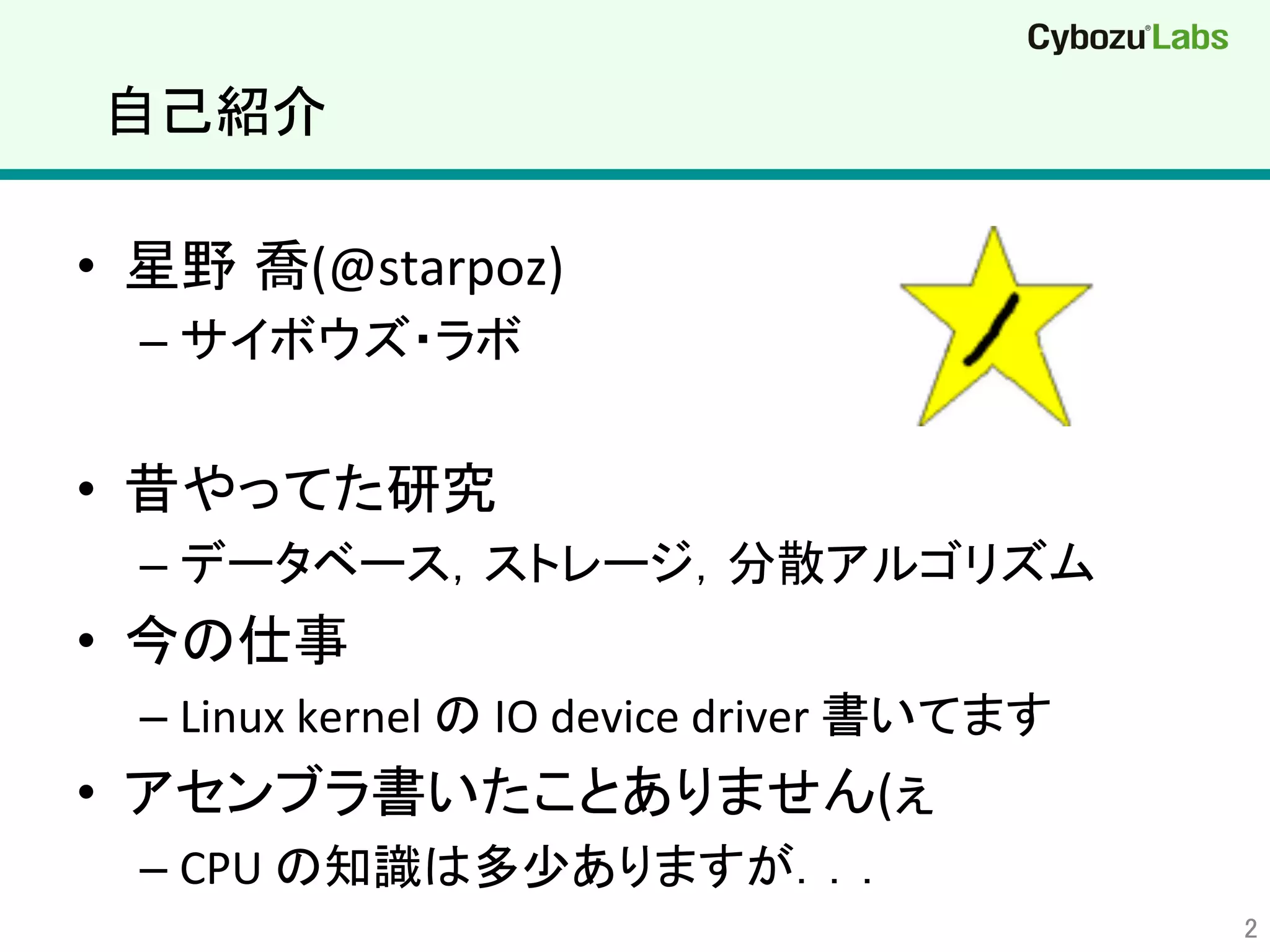

- 2. 自己紹介 • 星野 喬(@starpoz) – サイボウズ・ラボ • 昔やってた研究 – データベース，ストレージ，分散アルゴリズム • 今の仕事 – Linux kernel の IO device driver 書いてます • アセンブラ書いたことありません(ぇ – CPU の知識は多少ありますが．．． 2
- 3. 発表概要 • トランザクショナルメモリ • Intel TSX – HLE – RTM – 制約その他 • 今後の展望 • まとめと参考文献 3

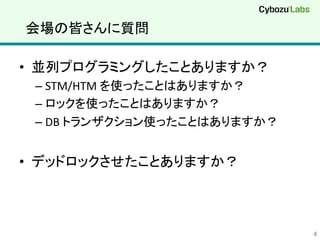

- 4. 会場の皆さんに質問 • 並列プログラミングしたことありますか？ – STM/HTM を使ったことはありますか？ – ロックを使ったことはありますか？ – DB トランザクション使ったことはありますか？ • デッドロックさせたことありますか？ 4
- 5. 発表概要 • トランザクショナルメモリ • Intel TSX – HLE – RTM – 制約その他 • 今後の展望 • まとめと参考文献 5

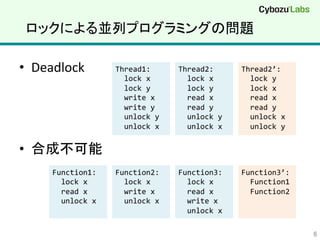

- 6. ロックによる並列プログラミングの問題 • Deadlock • 合成不可能 Thread1: lock x lock y write x write y unlock y unlock x Thread2: lock x lock y read x read y unlock y unlock x Thread2’: lock y lock x read x read y unlock x unlock y Function1: lock x read x unlock x Function2: lock x write x unlock x Function3: lock x read x write x unlock x Function3’: Function1 Function2 6
- 7. トランザクショナルメモリ (TM) • トランザクションを使ってメモリアクセス – Lock/unlock をプログラマが書く必要なし – Deadlock が起きない(方式による) – 合成可能 • 実現方式 – ハードウェア: HTM – ソフトウェア: STM – たくさんのバリエーションが提案されている 7
- 8. トランザクション • 分けることのできない一連の情報処理単位 • ACID 特性 – Atomicity: トランザクションの実行は全か無のみ – Consistency: 常に一貫性のある状態を保つ – IsolaQon: commit まで変更は他に見えない – Durability: commit 時に変更は永続的に記録される 8

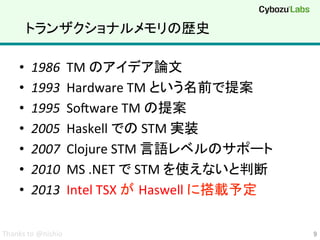

- 9. トランザクショナルメモリの歴史 • 1986 TM のアイデア論文 • 1993 Hardware TM という名前で提案 • 1995 SoTware TM の提案 • 2005 Haskell での STM 実装 • 2007 Clojure STM 言語レベルのサポート • 2010 MS .NET で STM を使えないと判断 • 2013 Intel TSX が Haswell に搭載予定 Thanks to @nishio 9

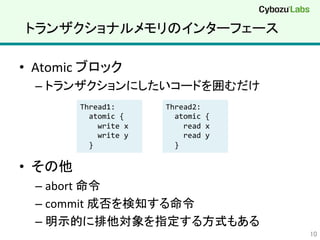

- 10. トランザクショナルメモリのインターフェース • Atomic ブロック – トランザクションにしたいコードを囲むだけ • その他 – abort 命令 – commit 成否を検知する命令 – 明示的に排他対象を指定する方式もある 10 Thread1: atomic { write x write y } Thread2: atomic { read x read y }

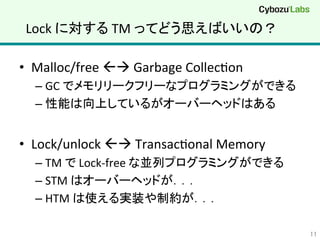

- 11. Lock に対する TM ってどう思えばいいの？ • Malloc/free ßà Garbage CollecQon – GC でメモリリークフリーなプログラミングができる – 性能は向上しているがオーバーヘッドはある • Lock/unlock ßà TransacQonal Memory – TM で Lock-‐free な並列プログラミングができる – STM はオーバーヘッドが．．． – HTM は使える実装や制約が．．． 11

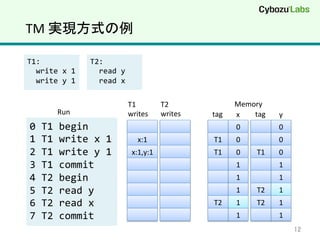

- 12. TM 実現方式の例 12 0 T1 begin 1 T1 write x 1 2 T1 write y 1 3 T1 commit 4 T2 begin 5 T2 read y 6 T2 read x 7 T2 commit 0 x 0 y 0 0 0 0 1 1 1 1 1 1 1 1 1 1 T1 writes T2 writes x:1 x:1,y:1 T1 T1 T2 T1 T2 T2 tag tag T1: write x 1 write y 1 T2: read y read x Run Memory

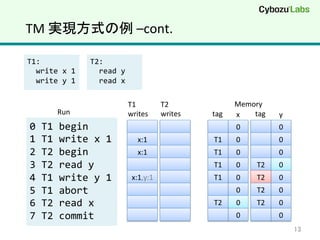

- 13. TM 実現方式の例 –cont. 13 0 T1 begin 1 T1 write x 1 2 T2 begin 3 T2 read y 4 T1 write y 1 5 T1 abort 6 T2 read x 7 T2 commit 0 x 0 y 0 0 0 0 0 0 0 0 0 0 0 0 0 0 T1 writes T2 writes x:1 x:1 x:1,y:1 T1 T1 T1 T1 T2 T2 T2 T2 T2 tag tag T1: write x 1 write y 1 T2: read y read x Run Memory
- 14. TM 実現方式の例 –cont. • Read-‐set/write-‐set – 各 trn が read/write した領域 – 同じ領域に自分以外がアクセスしたら abort • Private writes – commit するまで他の trn に変更を見せない – abort 時に変更はなかったことにする 14

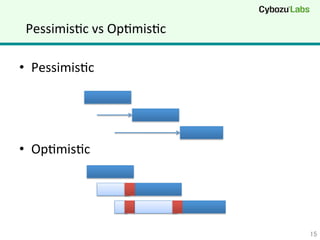

- 15. PessimisQc vs OpQmisQc • PessimisQc • OpQmisQc 15

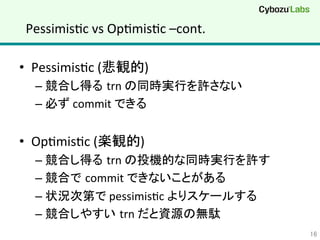

- 16. PessimisQc vs OpQmisQc –cont. • PessimisQc (悲観的) – 競合し得る trn の同時実行を許さない – 必ず commit できる • OpQmisQc (楽観的) – 競合し得る trn の投機的な同時実行を許す – 競合で commit できないことがある – 状況次第で pessimisQc よりスケールする – 競合しやすい trn だと資源の無駄 16

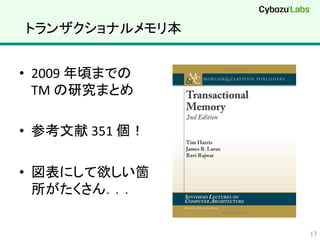

- 17. トランザクショナルメモリ本 • 2009 年頃までの TM の研究まとめ • 参考文献 351 個！ • 図表にして欲しい箇 所がたくさん．．． 17

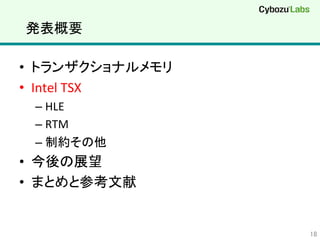

- 18. 発表概要 • トランザクショナルメモリ • Intel TSX – HLE – RTM – 制約その他 • 今後の展望 • まとめと参考文献 18

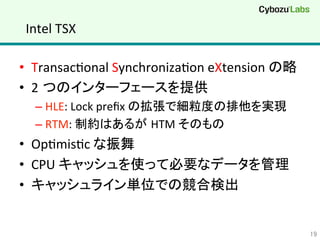

- 19. Intel TSX • TransacQonal SynchronizaQon eXtension の略 • 2 つのインターフェースを提供 – HLE: Lock prefix の拡張で細粒度の排他を実現 – RTM: 制約はあるが HTM そのもの • OpQmisQc な振舞 • CPU キャッシュを使って必要なデータを管理 • キャッシュライン単位での競合検出 19

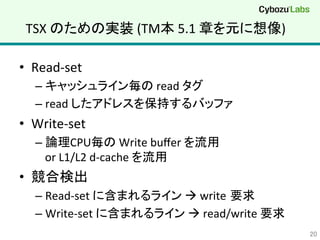

- 20. TSX のための実装 (TM本 5.1 章を元に想像) • Read-‐set – キャッシュライン毎の read タグ – read したアドレスを保持するバッファ • Write-‐set – 論理CPU毎の Write buffer を流用 or L1/L2 d-‐cache を流用 • 競合検出 – Read-‐set に含まれるライン à write 要求 – Write-‐set に含まれるライン à read/write 要求 20
- 21. 発表概要 • トランザクショナルメモリ • Intel TSX – HLE – RTM – 制約その他 • 今後の展望 • まとめと参考文献 21

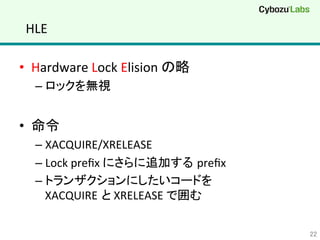

- 22. HLE • Hardware Lock Elision の略 – ロックを無視 • 命令 – XACQUIRE/XRELEASE – Lock prefix にさらに追加する prefix – トランザクションにしたいコードを XACQUIRE と XRELEASE で囲む 22
- 23. HLE 動作概要 23 投機実行 Write-‐set 反映，破棄 START END XACQUIRE XRELEASE 競合検出 競合が起きないケース 競合が起きるケース 投機実行 Write-‐set 破棄 START END XACQUIRE XACQUIRE まで 戻って通常実行 XRELEASE

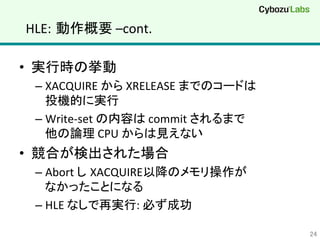

- 24. HLE: 動作概要 –cont. • 実行時の挙動 – XACQUIRE から XRELEASE までのコードは 投機的に実行 – Write-‐set の内容は commit されるまで 他の論理 CPU からは見えない • 競合が検出された場合 – Abort し XACQUIRE以降のメモリ操作が なかったことになる – HLE なしで再実行: 必ず成功 24

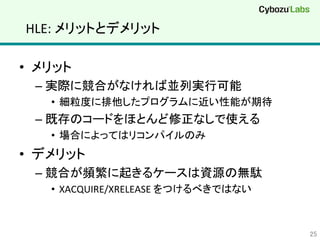

- 25. HLE: メリットとデメリット • メリット – 実際に競合がなければ並列実行可能 • 細粒度に排他したプログラムに近い性能が期待 – 既存のコードをほとんど修正なしで使える • 場合によってはリコンパイルのみ • デメリット – 競合が頻繁に起きるケースは資源の無駄 • XACQUIRE/XRELEASE をつけるべきではない 25

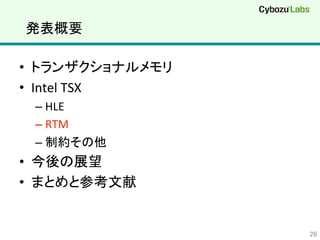

- 26. 発表概要 • トランザクショナルメモリ • Intel TSX – HLE – RTM – 制約その他 • 今後の展望 • まとめと参考文献 26
- 27. RTM • Restricted TransacQonal Memory の略 – 制約つきの TM • 命令 – XBEGIN: トランザクション開始 – XEND: トランザクション終了 – XABORT: 明示的に abort 27
- 28. RTM 動作概要 28 投機実行 Write-‐set 反映，破棄 START END XBEGIN XEND 競合検出 or XABORT 競合が起きないケース 競合が起きるケース 投機実行 Write-‐set 破棄 START END XBEGIN EAX に 結果をセット Fallback アドレスに ジャンプ 通常実行

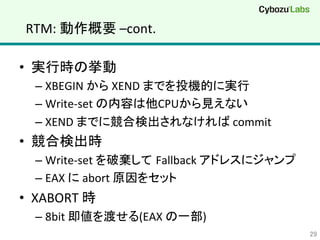

- 29. RTM: 動作概要 –cont. • 実行時の挙動 – XBEGIN から XEND までを投機的に実行 – Write-‐set の内容は他CPUから見えない – XEND までに競合検出されなければ commit • 競合検出時 – Write-‐set を破棄して Fallback アドレスにジャンプ – EAX に abort 原因をセット • XABORT 時 – 8bit 即値を渡せる(EAX の一部) 29
- 30. RTM: メリットとデメリット • メリット – HTM なので高速 – TM のためのキャッシュ操作に伴う オーバーヘッドのみ • デメリット – OpQmisQc なので必ず commit できる保証なし – Retry しても毎回 abort するかも知れない – プログラマ/ライブラリ/OS が面倒見ないといけない 30

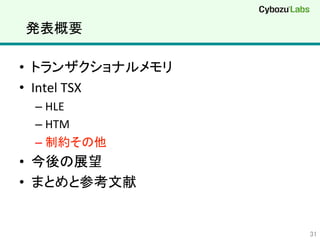

- 31. 発表概要 • トランザクショナルメモリ • Intel TSX – HLE – HTM – 制約その他 • 今後の展望 • まとめと参考文献 31
- 32. トランザクション内で使えるインストラクション • Abort しないもの – IP や一般のレジスタ，ステータスフラグを使う命令 – XMM, YMM，MXCSR レジスタを使う命令 • Abort するかも知れないもの – CPUID, PAUSE (これらは絶対 abort) – SSE/XMM と AVX/YMM を混ぜて使う – INT や SYSENTER など諸々 • 詳細はマニュアル参照 32

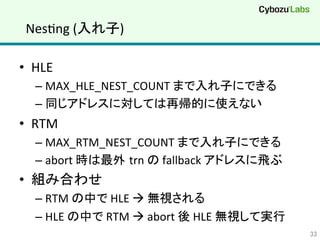

- 33. NesQng (入れ子) • HLE – MAX_HLE_NEST_COUNT まで入れ子にできる – 同じアドレスに対しては再帰的に使えない • RTM – MAX_RTM_NEST_COUNT まで入れ子にできる – abort 時は最外 trn の fallback アドレスに飛ぶ • 組み合わせ – RTM の中で HLE à 無視される – HLE の中で RTM à abort 後 HLE 無視して実行 33

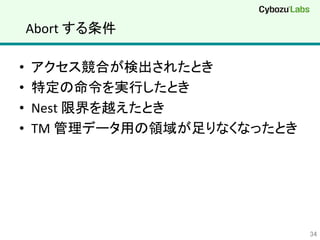

- 34. Abort する条件 • アクセス競合が検出されたとき • 特定の命令を実行したとき • Nest 限界を越えたとき • TM 管理データ用の領域が足りなくなったとき 34

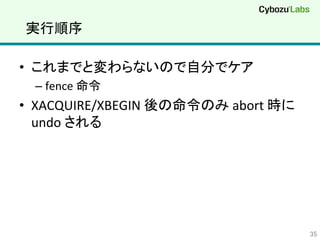

- 35. 実行順序 • これまでと変わらないので自分でケア – fence 命令 • XACQUIRE/XBEGIN 後の命令のみ abort 時に undo される 35

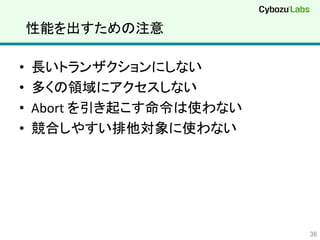

- 36. 性能を出すための注意 • 長いトランザクションにしない • 多くの領域にアクセスしない • Abort を引き起こす命令は使わない • 競合しやすい排他対象に使わない 36

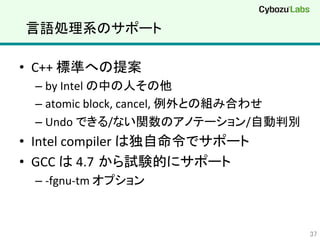

- 37. 言語処理系のサポート • C++ 標準への提案 – by Intel の中の人その他 – atomic block, cancel, 例外との組み合わせ – Undo できる/ない関数のアノテーション/自動判別 • Intel compiler は独自命令でサポート • GCC は 4.7 から試験的にサポート – -‐fgnu-‐tm オプション 37

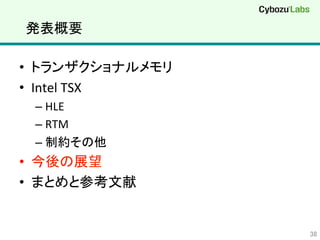

- 38. 発表概要 • トランザクショナルメモリ • Intel TSX – HLE – RTM – 制約その他 • 今後の展望 • まとめと参考文献 38

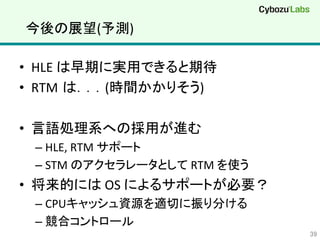

- 39. 今後の展望(予測) • HLE は早期に実用できると期待 • RTM は．．．(時間かかりそう) • 言語処理系への採用が進む – HLE, RTM サポート – STM のアクセラレータとして RTM を使う • 将来的には OS によるサポートが必要？ – CPUキャッシュ資源を適切に振り分ける – 競合コントロール 39

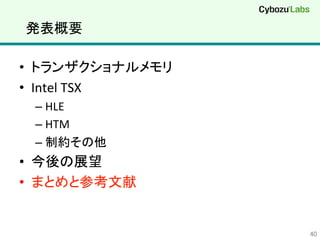

- 40. 発表概要 • トランザクショナルメモリ • Intel TSX – HLE – HTM – 制約その他 • 今後の展望 • まとめと参考文献 40

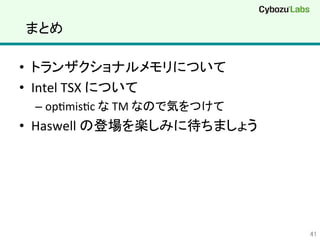

- 41. まとめ • トランザクショナルメモリについて • Intel TSX について – opQmisQc な TM なので気をつけて • Haswell の登場を楽しみに待ちましょう 41

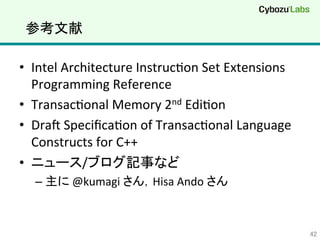

- 42. 参考文献 • Intel Architecture InstrucQon Set Extensions Programming Reference • TransacQonal Memory 2nd EdiQon • DraT SpecificaQon of TransacQonal Language Constructs for C++ • ニュース/ブログ記事など – 主に @kumagi さん，Hisa Ando さん 42
