Ingress on GKE/GCE
- 1. 1
- 2. 自己紹介 2
- 3. 自己紹介 吉海 将太 前職でUnity(C#)、Webアプリ(Python, Docker)、Pepperアプリ(Python) の開発に携わりました。 好きな弟: 戸愚呂弟(100%) 好きな兄: ジャギ Software Engineer Kabuku, Inc. https://www.kabuku.co.jp/ 3

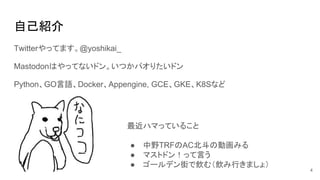

- 4. 自己紹介 Twitterやってます。@yoshikai_ Mastodonはやってないドン。いつかパオりたいドン Python、GO言語、Docker、Appengine, GCE、GKE、K8Sなど 最近ハマっていること ● 中野TRFのAC北斗の動画みる ● マストドン！って言う ● ゴールデン街で飲む（飲み行きましょ） 4

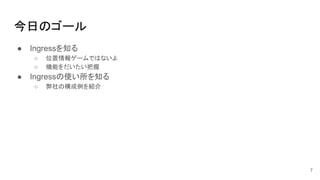

- 7. 今日のゴール ● Ingressを知る ○ 位置情報ゲームではないよ ○ 機能をだいたい把握 ● Ingressの使い所を知る ○ 弊社の構成例を紹介 7

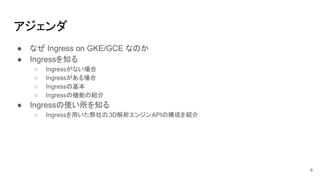

- 8. アジェンダ ● なぜ Ingress on GKE/GCE なのか ● Ingressを知る ○ Ingressがない場合 ○ Ingressがある場合 ○ Ingressの基本 ○ Ingressの機能の紹介 ● Ingressの使い所を知る ○ Ingressを用いた弊社の3D解析エンジンAPIの構成を紹介 8

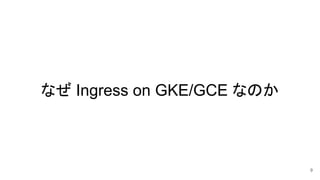

- 9. なぜ Ingress on GKE/GCE なのか 9

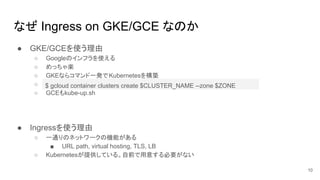

- 10. なぜ Ingress on GKE/GCE なのか ● GKE/GCEを使う理由 ○ Googleのインフラを使える ○ めっちゃ楽 ○ GKEならコマンド一発でKubernetesを構築 ○ コマンド ○ GCEもkube-up.sh ● Ingressを使う理由 ○ 一通りのネットワークの機能がある ■ URL path, virtual hosting, TLS, LB ○ Kubernetesが提供している。自前で用意する必要がない 10 $ gcloud container clusters create $CLUSTER_NAME --zone $ZONE
- 11. Ingressを知る 11

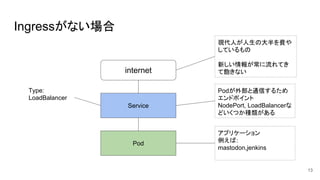

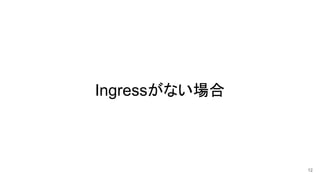

- 12. Ingressがない場合 12
- 14. Ingressある場合 14

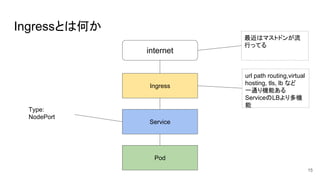

- 15. Ingressとは何か internet Ingress Service Pod url path routing,virtual hosting, tls, lb など 一通り機能ある ServiceのLBより多機 能 Type: NodePort 最近はマストドンが流 行ってる 15
- 16. Ingressの基本 16

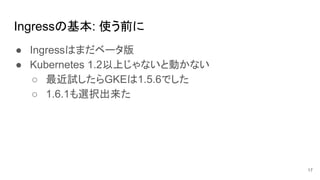

- 17. Ingressの基本: 使う前に ● Ingressはまだベータ版 ● Kubernetes 1.2以上じゃないと動かない ○ 最近試したらGKEは1.5.6でした ○ 1.6.1も選択出来た 17

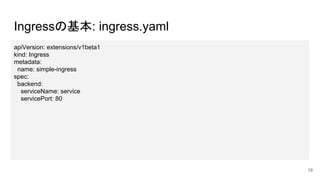

- 19. Ingressの基本: ingress.yaml apiVersion: extensions/v1beta1 kind: Ingress metadata: name: simple-ingress spec: backend: serviceName: service servicePort: 80 19

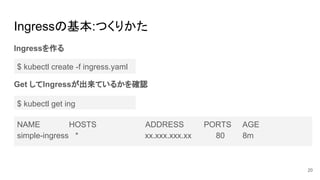

- 20. Ingressの基本:つくりかた Ingressを作る Get してIngressが出来ているかを確認 20 NAME HOSTS ADDRESS PORTS AGE simple-ingress * xx.xxx.xxx.xx 80 8m $ kubectl create -f ingress.yaml $ kubectl get ing

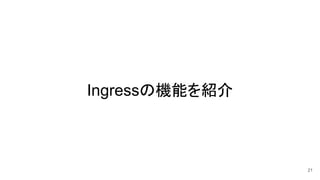

- 21. Ingressの機能を紹介 21

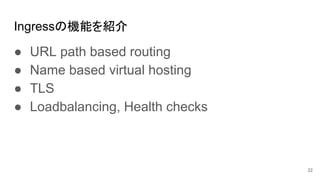

- 22. Ingressの機能を紹介 ● URL path based routing ● Name based virtual hosting ● TLS ● Loadbalancing, Health checks 22

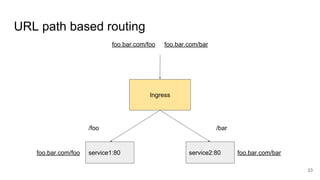

- 23. URL path based routing foo.bar.com/foo service1:80 service2:80 Ingress foo.bar.com/bar /foo /bar 23 foo.bar.com/foo foo.bar.com/bar
- 24. URL path based routing: ingress.yaml spec: rules: - host: foo.bar.com http: paths: - path: /foo backend: serviceName: service1 servicePort: 80 - path: /bar backend: serviceName: service2 servicePort: 80 24

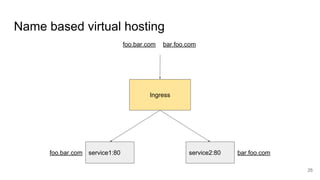

- 25. Name based virtual hosting foo.bar.com service1:80 service2:80 Ingress bar.foo.com 25 foo.bar.com bar.foo.com

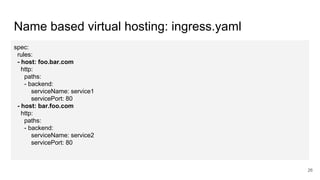

- 26. Name based virtual hosting: ingress.yaml spec: rules: - host: foo.bar.com http: paths: - backend: serviceName: service1 servicePort: 80 - host: bar.foo.com http: paths: - backend: serviceName: service2 servicePort: 80 26

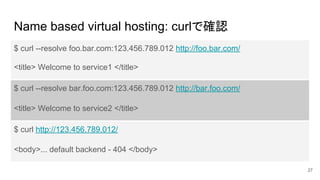

- 27. Name based virtual hosting: curlで確認 $ curl --resolve foo.bar.com:123.456.789.012 http://foo.bar.com/ 27 <title> Welcome to service1 </title> $ curl --resolve bar.foo.com:123.456.789.012 http://bar.foo.com/ <title> Welcome to service2 </title> $ curl http://123.456.789.012/ <body>... default backend - 404 </body>

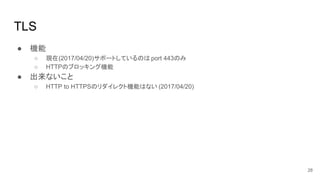

- 28. TLS ● 機能 ○ 現在(2017/04/20)サポートしているのは port 443のみ ○ HTTPのブロッキング機能 ● 出来ないこと ○ HTTP to HTTPSのリダイレクト機能はない (2017/04/20) 28

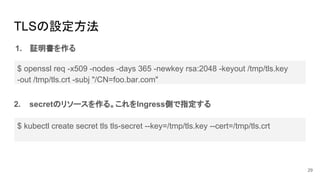

- 29. TLSの設定方法 1. 証明書を作る 29 2. secretのリソースを作る。これをIngress側で指定する $ openssl req -x509 -nodes -days 365 -newkey rsa:2048 -keyout /tmp/tls.key -out /tmp/tls.crt -subj "/CN=foo.bar.com" $ kubectl create secret tls tls-secret --key=/tmp/tls.key --cert=/tmp/tls.crt

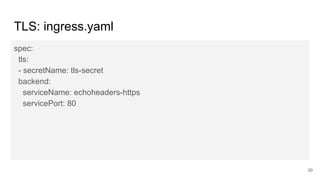

- 30. TLS: ingress.yaml spec: tls: - secretName: tls-secret backend: serviceName: echoheaders-https servicePort: 80 30

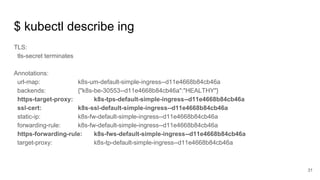

- 31. $ kubectl describe ing TLS: tls-secret terminates Annotations: url-map: k8s-um-default-simple-ingress--d11e4668b84cb46a backends: {"k8s-be-30553--d11e4668b84cb46a":"HEALTHY"} https-target-proxy: k8s-tps-default-simple-ingress--d11e4668b84cb46a ssl-cert: k8s-ssl-default-simple-ingress--d11e4668b84cb46a static-ip: k8s-fw-default-simple-ingress--d11e4668b84cb46a forwarding-rule: k8s-fw-default-simple-ingress--d11e4668b84cb46a https-forwarding-rule: k8s-fws-default-simple-ingress--d11e4668b84cb46a target-proxy: k8s-tp-default-simple-ingress--d11e4668b84cb46a 31

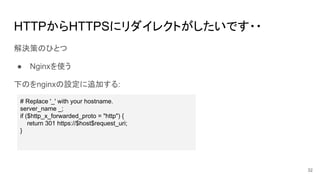

- 32. HTTPからHTTPSにリダイレクトがしたいです・・ 解決策のひとつ ● Nginxを使う 下のをnginxの設定に追加する: # Replace '_' with your hostname. server_name _; if ($http_x_forwarded_proto = "http") { return 301 https://$host$request_uri; } 32

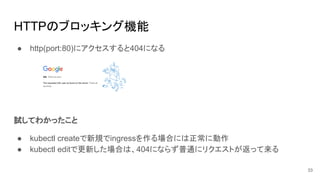

- 33. HTTPのブロッキング機能 ● http(port:80)にアクセスすると404になる 試してわかったこと ● kubectl createで新規でingressを作る場合には正常に動作 ● kubectl editで更新した場合は、404にならず普通にリクエストが返って来る 33

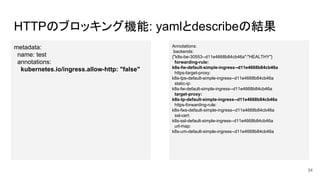

- 34. HTTPのブロッキング機能: yamlとdescribeの結果 metadata: name: test annotations: kubernetes.io/ingress.allow-http: "false" Annotations: backends: {"k8s-be-30553--d11e4668b84cb46a":"HEALTHY"} forwarding-rule: k8s-fw-default-simple-ingress--d11e4668b84cb46a https-target-proxy: k8s-tps-default-simple-ingress--d11e4668b84cb46a static-ip: k8s-fw-default-simple-ingress--d11e4668b84cb46a target-proxy: k8s-tp-default-simple-ingress--d11e4668b84cb46a https-forwarding-rule: k8s-fws-default-simple-ingress--d11e4668b84cb46a ssl-cert: k8s-ssl-default-simple-ingress--d11e4668b84cb46a url-map: k8s-um-default-simple-ingress--d11e4668b84cb46a 34

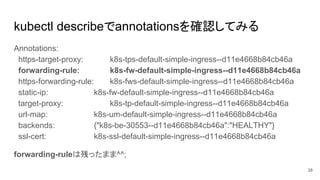

- 38. kubectl describeでannotationsを確認してみる Annotations: https-target-proxy: k8s-tps-default-simple-ingress--d11e4668b84cb46a forwarding-rule: k8s-fw-default-simple-ingress--d11e4668b84cb46a https-forwarding-rule: k8s-fws-default-simple-ingress--d11e4668b84cb46a static-ip: k8s-fw-default-simple-ingress--d11e4668b84cb46a target-proxy: k8s-tp-default-simple-ingress--d11e4668b84cb46a url-map: k8s-um-default-simple-ingress--d11e4668b84cb46a backends: {"k8s-be-30553--d11e4668b84cb46a":"HEALTHY"} ssl-cert: k8s-ssl-default-simple-ingress--d11e4668b84cb46a forwarding-ruleは残ったまま^^; 38

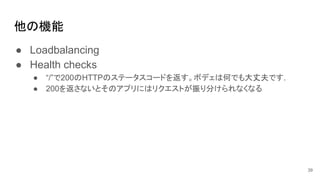

- 39. 他の機能 ● Loadbalancing ● Health checks ● “/”で200のHTTPのステータスコードを返す。ボデェは何でも大丈夫です. ● 200を返さないとそのアプリにはリクエストが振り分けられなくなる 39

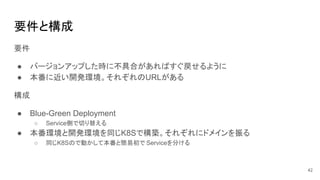

- 42. 要件と構成 要件 ● バージョンアップした時に不具合があればすぐ戻せるように ● 本番に近い開発環境。それぞれのURLがある 構成 ● Blue-Green Deployment ○ Service側で切り替える ● 本番環境と開発環境を同じK8Sで構築。それぞれにドメインを振る ○ 同じK8Sので動かして本番と簡易初で Serviceを分ける 42

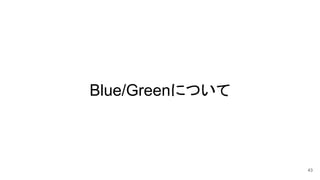

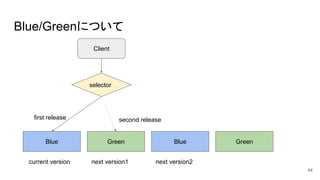

- 44. Blue/Greenについて Blue Green GreenBlue current version Client selector next version1 next version2 first release second release 44

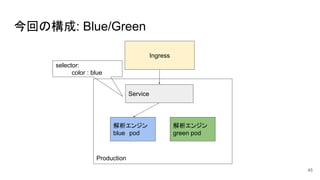

- 45. Ingress Production 解析エンジン blue pod 解析エンジン green pod Service selector: color : blue 今回の構成: Blue/Green 45

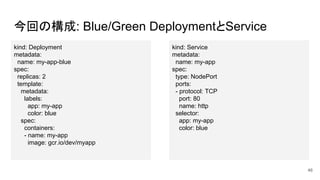

- 46. 今回の構成: Blue/Green DeploymentとService kind: Deployment metadata: name: my-app-blue spec: replicas: 2 template: metadata: labels: app: my-app color: blue spec: containers: - name: my-app image: gcr.io/dev/myapp kind: Service metadata: name: my-app spec: type: NodePort ports: - protocol: TCP port: 80 name: http selector: app: my-app color: blue 46

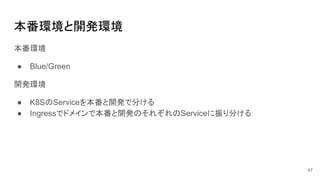

- 47. 本番環境と開発環境 本番環境 ● Blue/Green 開発環境 ● K8SのServiceを本番と開発で分ける ● Ingressでドメインで本番と開発のそれぞれのServiceに振り分ける 47

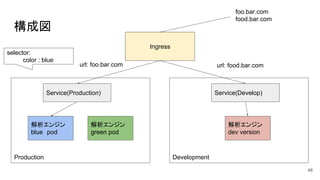

- 48. 構成図 48 Production Development Ingress 解析エンジン blue pod 解析エンジン green pod Service(Production) url: foo.bar.com selector: color : blue Service(Develop) 解析エンジン dev version url: food.bar.com foo.bar.com food.bar.com 48
- 49. まとめ 49

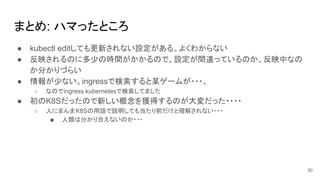

- 50. まとめ: ハマったところ ● kubectl editしても更新されない設定がある。よくわからない ● 反映されるのに多少の時間がかかるので、設定が間違っているのか、反映中なの か分かりづらい ● 情報が少ない。ingressで検索すると某ゲームが・・・。 ○ なのでingress kubernetesで検索してました ● 初のK8Sだったので新しい概念を獲得するのが大変だった・・・・ ○ 人にまんまK8Sの用語で説明しても当たり前だけと理解されない・・・ ■ 人類は分かり合えないのか・・・ 50

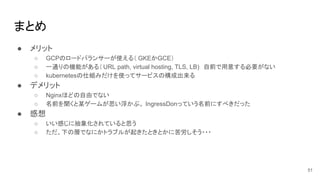

- 51. まとめ ● メリット ○ GCPのロードバランサーが使える（ GKEかGCE） ○ 一通りの機能がある（ URL path, virtual hosting, TLS, LB) 自前で用意する必要がない ○ kubernetesの仕組みだけを使ってサービスの構成出来る ● デメリット ○ Nginxほどの自由でない ○ 名前を聞くと某ゲームが思い浮かぶ。 IngressDonっていう名前にすべきだった ● 感想 ○ いい感じに抽象化されていると思う ○ ただ、下の層でなにかトラブルが起きたときとかに苦労しそう・・・ 51

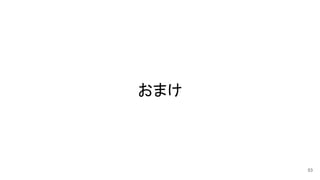

- 53. おまけ 53
- 55. カブクではエンジニアを募集してます！ ● サーバーサイドエンジニア ○ Python, Google Cloud Platform ● フロントエンドエンジニア ○ TypeScript,Angular アットホームな職場です！ https://www.kabuku.co.jp/#jobs 55
- 56. 56 おしまい
