IKEv2-VPN PyHackCon2023
- 1.
- 2.
- 3.
- 4. おまえ誰よ ● Python mini-hack-a-thon主催運営（2009～）、フード・ドリンク担当 ● 書籍執筆・翻訳 ● Spninx関係 ● 一般社団法人PyCon JP Association 会計理事 ○ PyCon JP 年次イベントの見守り ○ Python Boot Camp 主催 ● BeProud IT Architect ○ 受託開発（Webアプリ / 機械学習 / 数理最適化） ○ 自社サービス（ connpass / PyQ / TRACERY） ○ Python研修（Python基礎、Django、Pandas、その他） 4 @shimizukawa （清水川）
- 5. 1版: 2010/5/28 2版: 2018/2/26 3版:2021/7/30 1版: 2013/09/12 2版: 2017/10/20 3版: 2022/03/24 2018/02/23 2020/02/27 1版: 2012/03/27 2版: 2015/02/27 3版: 2018/06/12 書籍の執筆・翻訳 5 年 2022/08/26 4版: 2023/07/2x

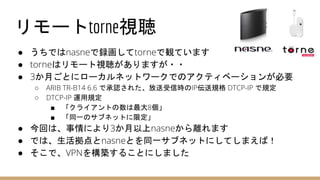

- 6. リモートtorne視聴 ● うちではnasneで録画してtorneで観ています ● torneはリモート視聴がありますが・・ ●3か月ごとにローカルネットワークでのアクティベーションが必要 ○ ARIB TR-B14 6.6 で承認された、放送受信時のIP伝送規格 DTCP-IP で規定 ○ DTCP-IP 運用規定 ■ 「クライアントの数は最大8個」 ■ 「同一のサブネットに限定」 ● 今回は、事情により3か月以上nasneから離れます ● では、生活拠点とnasneとを同一サブネットにしてしまえば！ ● そこで、VPNを構築することにしました
- 7.

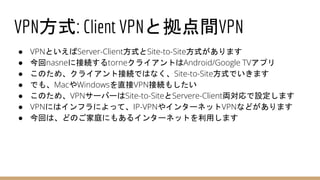

- 8. VPN方式: Client VPNと拠点間VPN ●VPNといえばServer-Client方式とSite-to-Site方式があります ● 今回nasneに接続するtorneクライアントはAndroid/Google TVアプリ ● このため、クライアント接続ではなく、Site-to-Site方式でいきます ● でも、MacやWindowsを直接VPN接続もしたい ● このため、VPNサーバーはSite-to-SiteとServere-Client両対応で設定します ● VPNにはインフラによって、IP-VPNやインターネットVPNなどがあります ● 今回は、どのご家庭にもあるインターネットを利用します

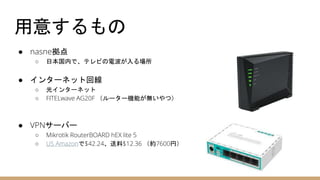

- 9. 用意するもの ● nasne拠点 ○ 日本国内で、テレビの電波が入る場所 ●インターネット回線 ○ 光インターネット ○ FITELwave AG20F （ルーター機能が無いやつ） ● VPNサーバー ○ Mikrotik RouterBOARD hEX lite 5 ○ US Amazonで$42.24、送料$12.36 （約7600円）

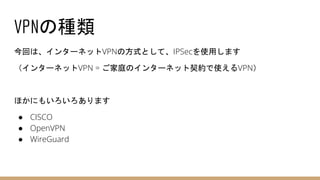

- 10. VPNの種類 今回は、インターネットVPNの方式として、IPSecを使用します （インターネットVPN = ご家庭のインターネット契約で使えるVPN） ほかにもいろいろあります ●CISCO ● OpenVPN ● WireGuard
- 11. IPSecの種類 IPSecといっても、IPSecだけ使うのではなく。 IPSecレイヤーで暗号化し、上位レイヤーでトンネリングするのが一般的です。 ● PPTP/IPSec ○ Point-to-PointTunneling Protocol ● SSTP/IPSec ○ Secure Socket Tunneling Protocol ● L2TP/IPSec ○ Layer 2 Tunneling Protocol ● IKEv2/IPSec ○ Internet Key Exchange version 2
- 12. IPSecはレイヤー3 IPsecはOSI参照モデルにおける 「ネットワーク層（第３層）」 において暗号化を行っています。 そのため、上位層である「トランスポー ト層」や「アプリケーション層」が暗号 化に対応していなくても、下位層である 「ネットワーク層」が暗号化しているた め、より安全に通信を行うことができま す。 一方で、ファイアウォールと相性が悪い というデメリットもあるので注意が必要 です。 OSI参照モデル 名称 第７層 (HTTP,HTTPS, ...) アプリケーション層 第６層 (SMTP, ...) プレゼンテーション層 第５層 (SSL, TLS, ...) セッション層 第４層 (TCP, UDP, ESP, GRE, ...) トランスポート層 第３層 (IP, ICMP, ARP, ...) ネットワーク層 第２層 (Ethernet, PPP, ...) データリンク層 第１層 (ケーブル種類...) 物理層

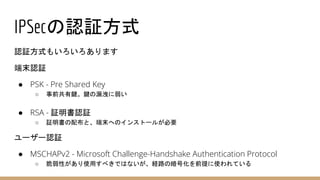

- 13. IPSecの認証方式 認証方式もいろいろあります 端末認証 ● PSK -Pre Shared Key ○ 事前共有鍵。鍵の漏洩に弱い ● RSA - 証明書認証 ○ 証明書の配布と、端末へのインストールが必要 ユーザー認証 ● MSCHAPv2 - Microsoft Challenge-Handshake Authentication Protocol ○ 脆弱性があり使用すべきではないが、経路の暗号化を前提に使われている
- 14. VPNクライアント毎の対応 クライアント方式の場合、OSによって対応が異なります ● Windows11: PPTPSSTP L2TP IKEv2 ● macOS 13: L2TP IKEv2 Cisco ● Android ~11: L2TP IKEv2(?) ● Android 12~: IKEv2 ● ChromeOS: L2TP IKEv2 OpenVPN, WireGuard
- 15. 拠点間VPN: IKEv2/IPSec overGRE ● GRE ○ Generic Routing Encapsulation ○ IPプロトコル 47 ○ Layer3トンネリング ● IKEv2/IPSec over GRE ○ GREトンネルにIPSecを通す ● 詳しくは ○ MikroTikの公式 ○ IPsec - RouterOS - MikroTik Documentation torne on GoogleTV 日本側 海外側

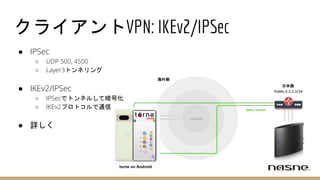

- 16. ● IPSec ○ UDP500, 4500 ○ Layer3トンネリング ● IKEv2/IPSec ○ IPSecでトンネルして暗号化 ○ IKEv2プロトコルで通信 ● 詳しく クライアントVPN: IKEv2/IPSec torne on Android 日本側 海外側
- 17. ca RSA /certificate add common-name=ca name=ca signca ca-crl-host=2.2.2.2 /certificate add common-name=2.2.2.2 subject-alt-name=IP:2.2.2.2 key-usage=tls-server name=server1 sign server1 ca=ca profile /ip ipsec profile add name=ike2 proposal /ip ipsec proposal add name=ike2 pool /ip pool add name=ike2-pool ranges=192.168.77.2- 192.168.77.254 mode-config /ip ipsec mode-config add address-pool=ike2-pool address-prefix-length=32 name=ike2-conf group /ip ipsec policy group add name=ike2-policies policy /ip ipsec policy add dst-address=192.168.77.0/24 group=ike2-policies proposal=ike2 src- address=0.0.0.0/0 template=yes peer /ip ipsec peer add exchange-mode=ike2 name=ike2 passive=yes profile=ike2 identity /ip ipsec identity add auth-method=digital-signature certificate=server1 generate-policy=port-strict mode-config=ike2-conf peer=ike2 policy-template-group=ike2-policies IPSec Protocol = esp Phase2、sha1, sha256 / aes128, aes256 / PFS Group=none Windows: sha1のみ Mac: 組合せ少ない Phase1、sha256 / aes128, aes256 / modp1024,1536,2048,ecp256 Windows: modp1024のみ Mac: 組合せ少ない Exchange Mode = ike2 Auth method = digital-signature IKEv2/IPSec RSA 設定値は 公式doc より 〇数字は解決順、→は依存方向 1 1 2 3 4 5 6 8 7 9
- 18. 2010/09/25 (土) @Nexedi (第1回)Python mini Hack-a-thon 少々お待ちください
- 19.

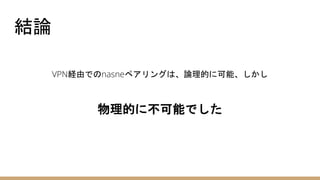

- 20.

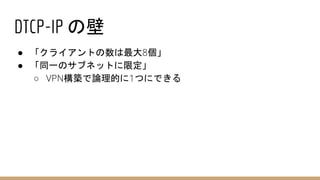

- 21. DTCP-IP の壁 ● 「クライアントの数は最大8個」 ●「同一のサブネットに限定」 ○ VPN構築で論理的に1つにできる
- 22. DTCP-IP の壁 ● 「クライアントの数は最大8個」 ●「同一のサブネットに限定」 ○ VPN構築で論理的に1つにできる ● 「TTLが3以下」 ○ 経由ルーター数。VPNでOK ● 「RTTが7ms以下」 ○ RTT=往復レイテンシ ○ 7msは無理！ ○ 詳しくは "RTT 7ms" で検索！
- 23. See You PyConAPAC 2023!
