IPsec VPNとSSL-VPNの
違い
富士通株式会社
EPN事)ネット企画(IPCOM担当)
金高 一 (かねたか はじめ)
© 2023 Fujitsu Limited
1
VPN(Virtual Private Network)とは
⚫ インターネット上に仮想的な専用線=プライベートネットワークを構築して通信する仕組み
© 2023 Fujitsu Limited
VPNなし VPNあり
自宅などの社外から、イントラネット(社内の業務リソース)へ
セキュア(安全)にアクセスができない。
自宅などの社外から、イントラネット(社内の業務リソース)へ
セキュア(安全)にアクセスできる。
イントラネット
業務リソース
イントラネット
業務リソース
自宅・社外PC 自宅・社外PC
インターネット インターネット
悪意のある
ユーザ
盗聴
2

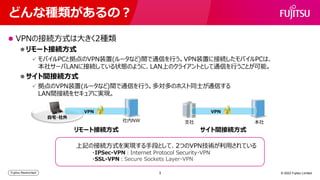

どんな種類があるの?
⚫ VPNの接続方式は大きく2種類
⚫ リモート接続方式
✓ モバイルPCと拠点のVPN装置(ルータなど)間で通信を行う。VPN装置に接続したモバイルPCは、
本社サーバLANに接続している状態のように、LAN上のクライアントとして通信を行うことが可能。
⚫ サイト間接続方式
✓ 拠点のVPN装置(ルータなど)間で通信を行う。多対多のホスト同士が通信する
LAN間接続をセキュアに実現。
© 2023 Fujitsu Limited
本社
支社
社内NW
VPN
自宅・社外
リモート接続方式 サイト間接続方式
上記の接続方式を実現する手段として、2つのVPN技術が利用されている
・IPSec-VPN:Internet Protocol Security-VPN
・SSL-VPN:Secure Sockets Layer-VPN
VPN
3

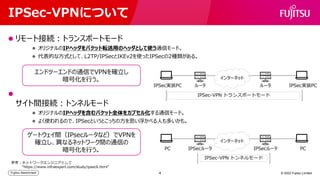

IPSec-VPNについて
⚫ リモート接続:トランスポートモード
⚫ オリジナルのIPヘッダをパケット転送用のヘッダとして使う通信モード。
⚫ 代表的な方式として、L2TP/IPSecとIKEv2を使ったIPSecの2種類がある。
⚫
サイト間接続:トンネルモード
⚫ オリジナルのIPヘッダを含むパケット全体をカプセル化する通信モード。
⚫ よく使われるので、IPSecというとこっちの方を思い浮かべる人も多いかも。
© 2023 Fujitsu Limited
参考:ネットワークエンジニアとして
“https://www.infraexpert.com/study/ipsec6.html”
IPSec実装PC ルータ ルータ IPSec実装PC
インターネット
IPSec-VPN トランスポートモード
PC IPSecルータ IPSecルータ PC
インターネット
IPSec-VPN トンネルモード
エンドツーエンドの通信でVPNを確立し
暗号化を行う。
ゲートウェイ間(IPsecルータなど)でVPNを
確立し、異なるネットワーク間の通信の
暗号化を行う。
4
SSL-VPNについて
⚫ リバースプロキシ方式
⚫ WebブラウザだけでSSL-VPNの通信が行えるが、Webブラウザ上で動作するアプリケーションしか
使用できない。
⚫ ポートフォワーディング方式
⚫ PCにSSL-VPNクライアントソフトがインストールされる。
⚫ 通信中に動的にポート番号が変更するアプリケーションは使用することができない。
⚫ L2フォワーディング方式
⚫ PCにSSL-VPNクライアントソフトがインストールされる。
⚫ 全てのアプリケーションをSSL-VPN通信で使用することができる。
© 2023 Fujitsu Limited
いずれの方式もリモート接続がメイン
参考:ネットワークエンジニアとして
“https://www.infraexpert.com/study/security8.html”
5

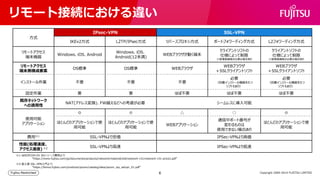

リモート接続における違い
Copyright 2009-2014 FUJITSU LIMITED
方式
IPsec-VPN SSL-VPN
IKEv2方式 L2TP/IPsec方式 リバースプロキシ方式 ポートフォワーディング方式 L2フォワーディング方式
リモートアクセス
端末機器
Windows、iOS、Android
Windows、iOS、
Android(12未満)
WEBブラウザが動く端末
クライアントソフトの
仕様によって制限
※管理者権限が必要な場合有り
クライアントソフトの
仕様によって制限
※管理者権限が必要な場合有り
リモートアクセス
端末側構成要素
OS標準 OS標準 WEBブラウザ
WEBブラウザ
+SSLクライアントソフト
WEBブラウザ
+SSLクライアントソフト
インストール作業 不要 不要 不要
必要
(自動インストール機能をもつ
ソフトもあり)
必要
(自動インストール機能をもつ
ソフトもあり)
設定作業 要 要 ほぼ不要 ほぼ不要 ほぼ不要
既存ネットワーク
への適用性
NAT(アドレス変換)、FW越えなどへの考慮が必要 シームレスに導入可能
使用可能
アプリケーション
◎ ◎ △ ○ ◎
ほとんどのアプリケーションで使
用可能
ほとんどのアプリケーションで使
用可能
WEBアプリケーション
通信中ポート番号が
変わるものは
使用できない場合あり
ほとんどのアプリケーションで使
用可能
費用※1 SSL-VPNより安価 IPSec-VPNより高価
性能(処理速度、
アクセス速度) ※2 SSL-VPNより高速 IPSec-VPNより低速
※1:当社IPCOM EX INシリーズ費用より
“https://www.fujitsu.com/jp/documents/products/network/material/old/network-v31/network-v31-price2.pdf”
※2:富士通 SSL-VPN入門より
“https://fenics.fujitsu.com/products/ipcom/catalog/data/ipcom_wp_sslvpn_01.pdf”
6

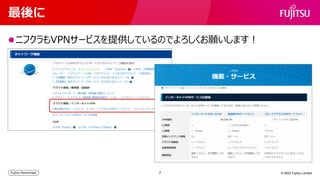

最後に
⚫ニフクラもVPNサービスを提供しているのでよろしくお願いします!
© 2023 Fujitsu Limited
7
© 2023 Fujitsu Limited
Thank you
